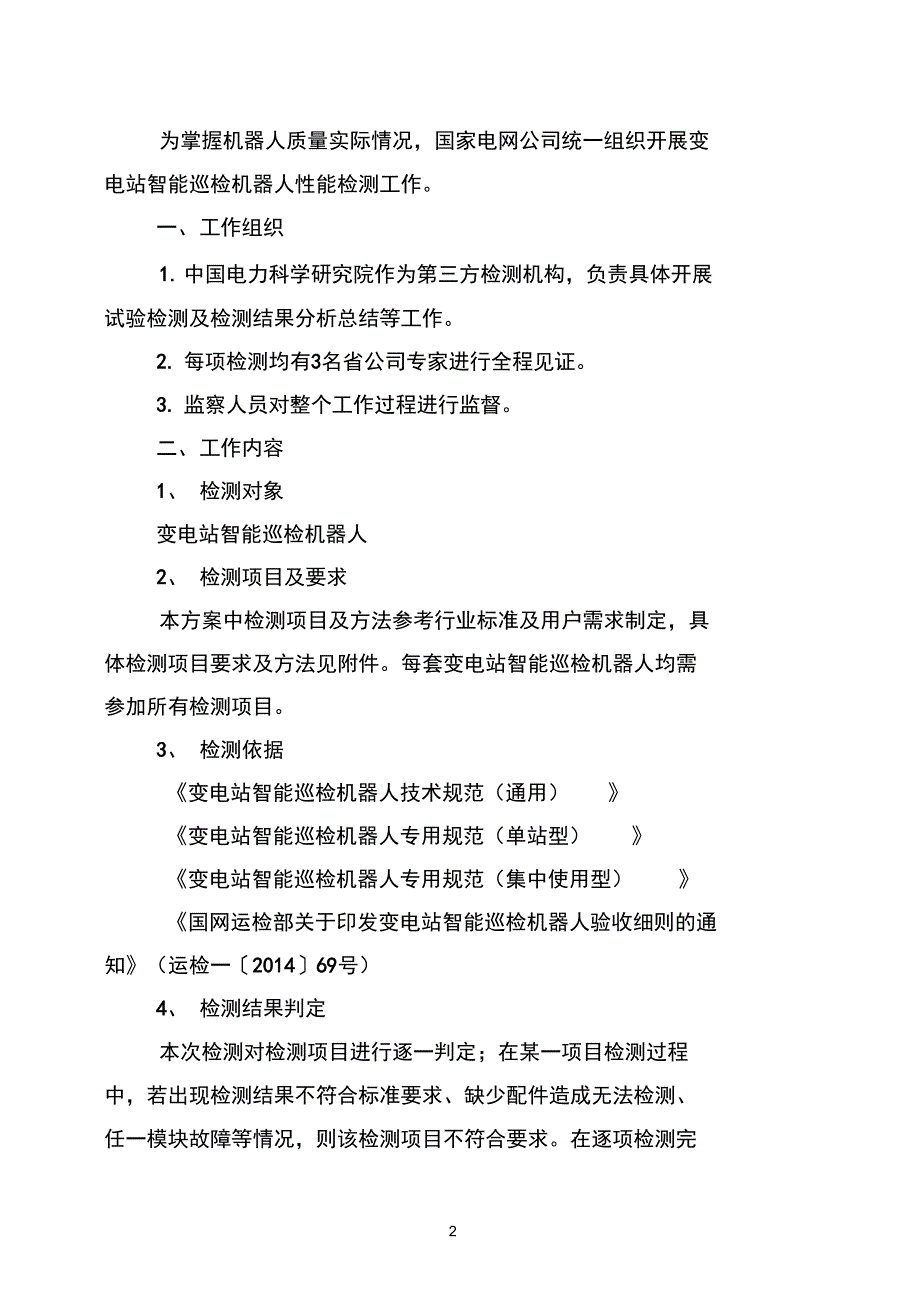

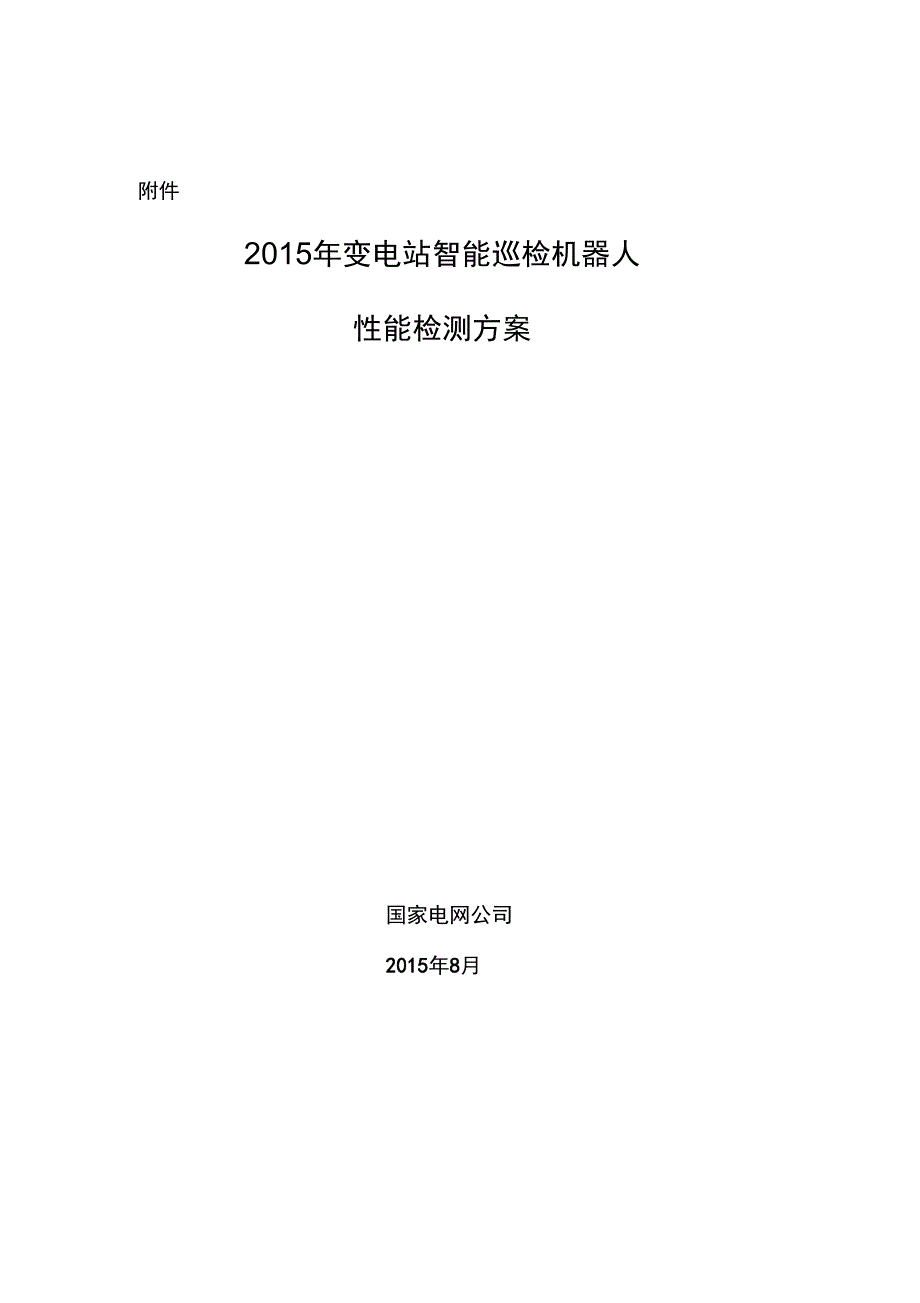

1、附件2015年变电站智能巡检机器人性能检测方案国家电网公司2015年8月为掌握机器人质量实际情况,国家电网公司统一组织开展变 电站智能巡检机器人性能检测工作。一、工作组织1. 中国电力科学研究院作为第三方检测机构,负责具体开展 试验检测及检测结果分析总结等工作。2. 每项检测均有3名省公司专家进行全程见证。3. 监察人员对整个工作过程进行监督。二、工作内容1、检测对象变电站智能巡检机器人2、检测项目及要求本方案中检测项目及方法参考行业标准及用户需求制定,具 体检测项目要求及方法见附件。每套变电站智能巡检机器人均需 参加所有检测项目。3、检测依据变电站智能巡检机器人技术规范(通用)变电站智能巡检

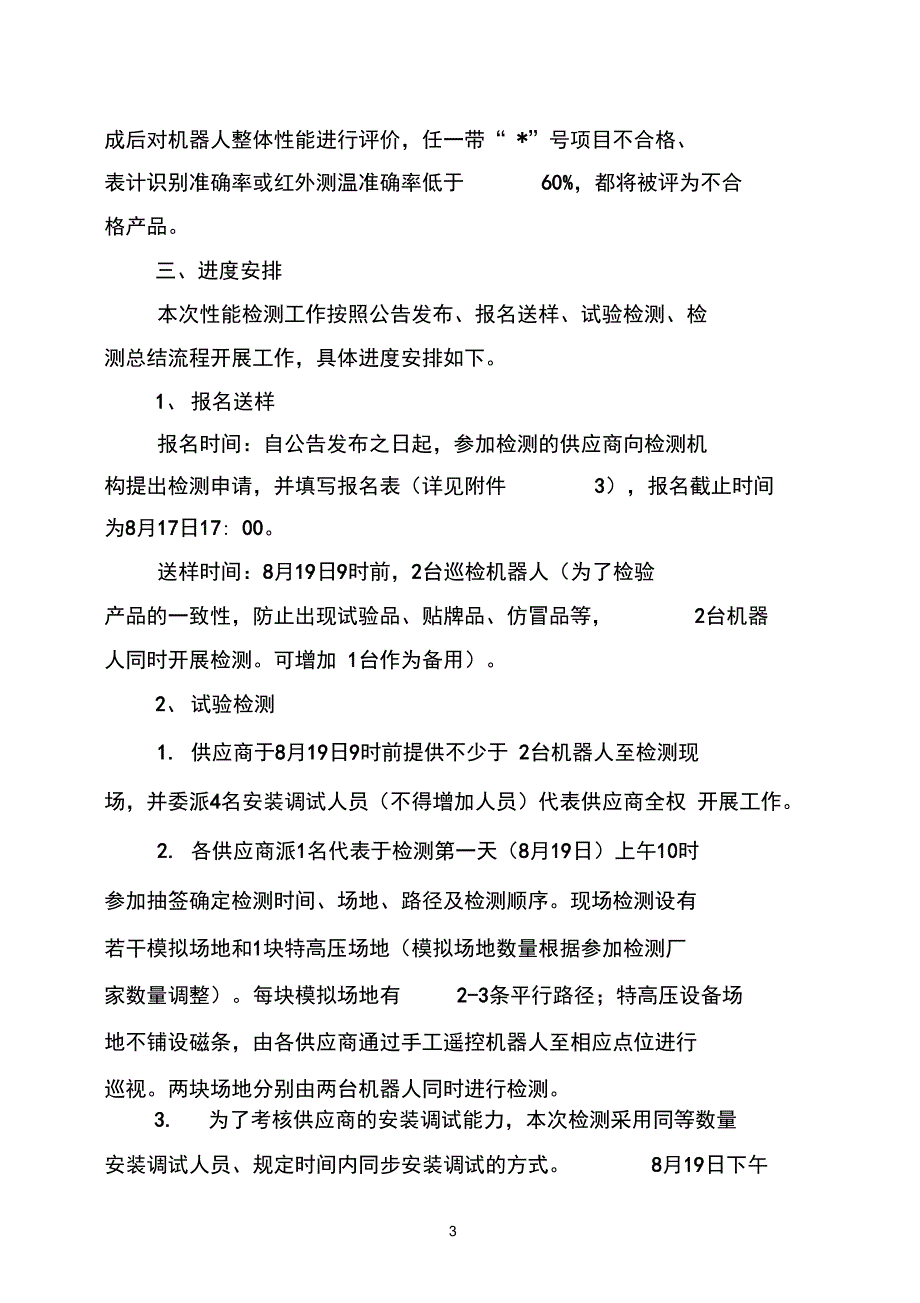

2、机器人专用规范(单站型)变电站智能巡检机器人专用规范(集中使用型)国网运检部关于印发变电站智能巡检机器人验收细则的通 知(运检一201469号)4、检测结果判定本次检测对检测项目进行逐一判定;在某一项目检测过程 中,若出现检测结果不符合标准要求、缺少配件造成无法检测、 任一模块故障等情况,则该检测项目不符合要求。在逐项检测完成后对机器人整体性能进行评价,任一带“ *”号项目不合格、 表计识别准确率或红外测温准确率低于60%,都将被评为不合格产品。三、进度安排本次性能检测工作按照公告发布、报名送样、试验检测、检 测总结流程开展工作,具体进度安排如下。1、报名送样报名时间:自公告发布之日起,参加检

3、测的供应商向检测机 构提出检测申请,并填写报名表(详见附件3),报名截止时间为8月17日17: 00。送样时间:8月19日9时前,2台巡检机器人(为了检验 产品的一致性,防止出现试验品、贴牌品、仿冒品等,2台机器人同时开展检测。可增加 1台作为备用)。2、试验检测1. 供应商于8月19日9时前提供不少于 2台机器人至检测现 场,并委派4名安装调试人员(不得增加人员)代表供应商全权 开展工作。2. 各供应商派1名代表于检测第一天(8月19日)上午10时 参加抽签确定检测时间、场地、路径及检测顺序。现场检测设有若干模拟场地和1块特高压场地(模拟场地数量根据参加检测厂 家数量调整)。每块模拟场地有2

4、3条平行路径;特高压设备场地不铺设磁条,由各供应商通过手工遥控机器人至相应点位进行 巡视。两块场地分别由两台机器人同时进行检测。3. 为了考核供应商的安装调试能力,本次检测采用同等数量安装调试人员、规定时间内同步安装调试的方式。8月19日下午13时,各供应商安装调试人员4人统一进驻现场开始机器人本体、后台系统、导航定位设备等施工调试,安装调试时间为8月19日至8月21日。每日工作时间为上午 9时至下午18时(第一天 为下午13时开始)。各供应商安装调试时间一致,到时必须退 场,以保证公平。4. 8月22日9时开始进入性能测试。每个厂家测试时间原则上不超过6小时,完成一个完整测试循环后即结束。

5、安装调试人员(4人)按照检测人员要求完成相应测试工作。若因检测人员 原因造成时间延误,可适当延时。5. 若参加检测厂家较多,则按照上述过程分两批进行,第一 批检测完成后即开展第二批检测。6. 检测人员按照格式逐项记录机器人性能检测结果,整个检 测完成后由检测人员、专家、监察人员和厂家共同签字确认。整 个检测工作结束后一周内由检测机构向供应商出具正式检测报 告。四、检测要求1. 本次检测工作以公平、公正为原则,检测方应认真做好过 程记录,保证检测效果。2. 送检方应提供送检设备完整的电子版资料,包括送检装置清单、使用说明书(中文)、设计方案、产品结构图、主要部件清单(包括:规格、型号、数量和主要

6、部件实物图等),其中产品结构图、主要部件规格型号作为产品结构和外观检查主要依 据。3. 检测过程中若发现有贴牌等现象,检测方有权要求送检方 提供进一步资料以查证。若经确认属于贴牌产品,将对该产品及 配合提供该产品的供应商相关产品不予检测。4. 送检方需与检测方签订检测合同及安全协议。5. 检测过程中,机器人的操作全部由送检方负责。五、其它说明试验地址:湖北省武汉市江夏区五里界蔡王村特高压交流试验基地。试验工作联系人:胡霁027-59258234 13469994519huji试验报名联系人:曾云飞 027-59258238 13667294515 zengyunfei附件:1.2015年变电站

7、智能巡检机器人采购前性能检测项目及要 求2.2015年变电站智能巡检机器人采购前性能检测表3.2015年变电站智能巡检机器人采购前性能检测报名表附件12015年变电站智能巡检机器人性能检测项目及要求1.概述本次检测工作主要依据变电站智能巡检机器人招标文件-通用技术 规范书、变电站智能巡检机器人招标文件-专用技术规范书(单站型)、 变电站智能巡检机器人招标文件-专用技术规范书(集中使用型)、变电 站智能巡检机器人验收细则(运检一201469号)等相关要求进行。 2.检测项目检测项目主要包括三大类,分别为:基本性能、巡检能力和监控后 台。依据标准和检测方法见下表1。表1检测项目序号检测项目1基本性

8、能外观质量整机外观结构2防松措施3部件标识4外壳表面5外壳防静电及防电磁场干扰措施6外壳和电器部件是否带电7*机器人本体重量(包括电池)7可见光及红外成像质量*可见光成像质量8*红外成像质量9运动功能自主导航及定位准确度序号检测项目10防碰撞功能11越障能力12涉水能力13爬坡能力15转弯半径16*巡航时间17云台性能18自主充电功能*自主充电功能119对讲喊话语音对讲及喊话功能20巡检方式设置和切换*巡检方式21例行巡检切换为人工遥控巡检22特巡切换为人工遥控巡检23人工遥控巡检切换为例行巡检24人工遥控巡检切换为特巡25例巡切换为特巡26特巡切换为例巡27例巡切换特巡,机器人自动寻找最短路

9、径28*一键返航功能29链路中断返航功能30自检功能*遥控遥测信号自检31*电池模块自检32*驱动模块自检33*检测设备自检34其他模块35智能报警功能三相温差异常36热缺陷37敞开式仪表异常38油位计异常序号检测项目39巡检能力*模拟区域表计和分合指示(执行机构)识别准确度40*特咼压变电试验场区域表 计和分合指示(执行机构) 识别准确度41*红外测温准确度42监控后台软件总体功能43实时监视功能44*机器人实时状态控制45监控丿口台*机器人巡视任务管理功能46*数据查询统计47电子地图功能注:表“*”号项目为重要技术参数,如不满足将导致测试不合格。以上表格“*”号只进行了检测大项初步标识,

10、具体“ *”号对应的子项目以附件 2 “2015年变电站智能巡检机器人性能检测表” 为准。3. 检测项目技术要求3.1基本性能3.1.1外观质量机器人的外观质量应满足:整机外观美观整洁,整机结构坚固,所有 连接件、紧固件应有防松措施,电机、支架等可更换部件应有一一对应的 明显标识;外壳表面应有保护涂层或防腐设计,不应有伤痕、毛刺等其他 缺陷;外壳应采取必要的防静电及防电磁场干扰措施;外壳和电器部件的 外壳均不应带电;机器人本体重量(包括电池)不超过 100kg。3.1.2可见光及红外成像质量可见光摄像机上传视频分辨率不小于高清1080P ;可见光最小光学变 焦倍数30倍;红外摄像头具备自动对焦

11、功能,热成像仪分辨率不低于 320*240 ;红外图像为伪彩显示、可显示影像中温度最高点位置及温度 值、具有热图数据。3.1.3运动功能1)具备自主导航功能;前后方向和左右方向的重复导航定位误差不 大于10mm,在1m/s的运动速度下,最小制动距离不大于 0.5m。2 )具备防碰撞功能,应具有障碍物检测功能,在行走过程中如遇到 障碍物应及时停止,障碍物移除后应能恢复行走。3)具备越障能力,最小越障高度为 5cm。4)具备涉水功能,最小涉水深度为 100mm。5)具备爬坡能力,爬坡能力应不小于 15 。6 )最小转弯直径应不大于其本身长度的2倍。7) 电池供电一次充电续航能力不小于5h,续航时间

12、内,机器人应稳 定、可靠工作。8) 应具备俯仰和水平两个旋转自由度:垂直范围0t90 ,水平范 围+ 180 180 ;机器人云台视场范围内始终不受本体任何部位遮挡影响。3.1.4自主充电功能机器人应具备自主充电功能,电池电量不足时能够自动返回充电室, 能够与充电室内充电设备配合完成自主充电。3.1.5对讲与喊话功能应具备双向语音传输功能。3.1.6巡检方式设置和切换巡检系统应包括全自主巡检及人工遥控巡检两种功能,全自主巡检又 包括例行和特巡两种方式。全自主巡检与人工遥控巡检能可自由无缝切 换,具体功能如下:(1 )例行巡检与人工遥控巡检切换。支持例行巡检与 人工遥控巡检自由无缝切换,切换过程

13、中,智能机器人巡检系统的巡检状 态和巡检姿态不发生明显变化。(2)特巡与人工遥控巡检切换。支持特巡 与人工遥控巡检切换,切换过程中,智能机器人巡检系统的巡检状态和巡 检姿态不发生明显变化。机器人在接收到特巡任务命令时,应立即停止正在执行的巡检任务, 自动寻找最短路径,以最短时间到达巡检点进行巡检。具备一键返航功能:不论智能机器人巡检系统处于何种工作状态,只 要启动一键返航功能,智能机器人巡检系统应中止当前任务,按预先设定 的策略安全返航。具备链路中断返航功能:不论智能机器人巡检系统处于何种工作行状 态,只要遥测遥控信号出现中断,智能机器人巡检系统应按预先设定的策 略返航。3.1.7自检功能整机

14、自检项目应至少包含:遥控遥测信号,电池模块、驱动模块、检 测设备;以上任一部件(模块)故障,均能在本地监控后台(或)手柄上 以明显的声(光)进行报警提示,并能上传故障信息;根据报警提示,能 直接确定故障的部件(或模块)。3.1.8智能报警功能巡检系统应具备以下智能报警功能:1)机器人本体故障报警:电池电源、驱动模块、检测设备、遥控遥 测信号。2)热型缺陷或故障分析、三相设备温度温差分析、各类表计及油位 计拍照读取识别,执行设备分合状态识别等各类状态自主分析判断,并报 警。3.2巡检能力321模拟试验场区域表计和分合指示(执行机构)识别准确度机器人能够对模拟试验场区域表计和分合指示(执行机构)进

15、行数据 读取,自动判断和数字识别,误差小于士 5%。3.2.2特高压变电试验场区域表计和分合指示(执行机构)识别准确度 机器人能够对特高压变电试验场区域表计和分合指示(执行机构)进 行数据读取,自动判断和数字识别,误差小于士 5%。3.2.3红外测温准确度机器人能对模拟的测温点进行红外测温,将机器人测量值与红外测温 仪的测量值进行比较,误差小于士 5%。3.3监控后台功能要求3.3.1监控后台软件总体功能后台功能是否齐全监控后台应至少包括实时监视、机器人实时状态控制、机器人巡视任 务管理、数据查询统计、系统互联、系统配置六个功能模块。界面操作友好性系统软件人机界面友好、操作方便,信息显示清晰直

16、观。332实时监视功能系统后台实时监视应实现实时监视现场设备信息,机器人本体状态以 及现场环境等功能。监控后台应能实时采集显示现场设备可见光图像(包括表计读数、注 油设备油位、设备位置状态、设备外观)、红外图像、设备噪声等信息。 在传输距离1km处,传输功能正常;支持视频的播放、停止、抓图、录 像、全屏显示等功能;支持音频信息的录制、回放和可视化展示,展示内 容包括声音波形信息等。应能够实时监视机器人自身状态,包括监视机器 人的控制模式、当前位置、巡检轨迹、机内温度、机器人当前运动速度、 当前云台的水平和垂直位置以及相机当前倍数、电池状态等信息。应能够 实时监视现场环境,包括设备现场的湿度、温

17、度、风速等信息。应能根据 告警阈值自动进行数据分析并告警。告警信息应长时报警提示,并支持人 工或自动复归。具备通信告警功能,在通信中断、接收的报文内容异常等 情况下,上送告警信息。3.3.3机器人实时状态控制系统对机器人控制模式分为:全自主、人工遥控两种模式。操作后台 应提供全自主和人工遥控两种指令下发,要求机器人可自由无缝切换。监控后台应实现控制机器人云台上、下、左、右转动,调节摄像机位 置,控制机器人前进、后退、转向,对设备存在的故障或者异常点位进行 确认;支持可见光相机变倍和自动聚焦,支持热成像自动和手动聚焦;支 持外置补光灯控制、雨刷控制;支持一键返航命令发送。334机器人巡视任务管理

18、功能机器人巡视任务管理界面要包括巡视计划日历和任务配置两大块。巡 视计划能以日历的形式展示任务安排情况;可以在任务配置界面编辑巡视 任务、制定巡视计划和下发巡视任务。任务配置可根据巡视类型(例行巡视、全面巡视、专项巡视、特殊巡 视等)、设备区域、间隔名称、设备类型进行组合筛选,其中专项巡视应 按照避雷器表计、SF6表计、液压表计、红外测温、噪音检测、油位、位 置状态等进行详细分类。3.3.5数据查询统计数据查询统计应包括巡检点位数据查询、告警信息查询、巡检数据统 计和缺陷异常分析等内容。所有报表、报告具备查询、打印、导出等功 能,导出功能支持excel或者word格式。对温度、压力等模拟量提供

19、历 史曲线展示功能。巡检点查询是基于单个巡检点而非针对巡视任务的一种巡视数据查询 方式,通过选择巡检点显示该巡检点的详细历史信息。具备查询设定时间 内的巡检点历史信息功能,支持对巡检点进行模糊查询,可显示查询点位 总数、可见光信息、红外数据信息、历史曲线、历史存储数据。系统应能在每一个巡视任务结束后,自动生成巡视任务报表。巡视任 务报表查询具备设定时间内的巡视任务查询功能,支持以时间、巡视类 型、任务名称进行组合筛选。告警信息查询应包括现场设备告警信息与机器人本体告警信息查询两 个功能模块。现场设备告警信息查询要具备查询设定时间内的历史告警信息功能,支持对告警信息的设备区域、间隔名称、设备类型

20、检测类型、告警等级、检测时间段等进行组合筛选。机器人本体告警信息查询具备查询设定时间内的历史告警信息功能,支持对告警信息的告警类型进行筛 选。每次巡视任务完毕后,对当次巡视的结果和过程中发现的问题,即各 类告警信息,自动生成异常缺陷报表。异常报告具备设定时间内的巡视任 务查询功能,支持以检测类型、设备区域、间隔名称、设备类型、告警等 级等进行组合筛选。336电子地图功能系统能提供二维电子地图或三维电子地图功能,实时显示机器人在电 子地图上的位置,可实时记录、下传并在本地监控后台上显示智能巡检机 器人的工作状态、巡检路线等信息,并可导出。电子地图上可根据任务标 定机器人巡视路线轨迹,在任务中应

21、实时反映任务进度。4. 检测方法4.1基本性能4.1.1外观质量检测在良好的光线条件下,检查机器人外观结构、外壳、连接件、紧固 件、电气部件、可更换部件指示标识等是否符合3.1.1的要求。4.1.2可见光及红外成像质量检测机器人执行完可见光及红外巡检任务后,检查其生成的可见光及红外 图像是否符合3.1.2的要求。4.1.3运动功能检测(1)自主导航及定位准确度1)在试验场地30m的测量区间上,预先标定导航轨迹,并标明预设 点位置、始端线和终端线。2)设定机器人自主行走路线、预设点位置和运动速度(1m/s )。3)将机器人按预设路线行走,观察并记录机器人的自主行走路线, 并测量机器人的自主导航定

22、位误差和最小制动距离。4)试验重复进行2次,记录前后、左右两个方向上重复导航定位误 差和最小制动距离。(2)防碰撞功能1)在试验场地机器人行走路线上设置统一尺寸的障碍物。2)将机器人按照预设路线行走,观察机器人行走过程中遇到障碍物 是否及时停止。3)将障碍物移除,观察机器人是否恢复行走。(3)越障能力1)在试验场地上布置越障试验装置,宽度应大于机器人的宽度。2 )越障试验装置的高度为5cm。3)机器人正对越障试验装置,停在越障试验装置前沿。4) 操作机器人直行,使其越过越障试验装置,试验重复进行2次, 判断试验结果是否符合要求。(4)涉水能力1 )将机器人停靠在涉水试验区。2 )设置水槽的水位

23、深度为10cm。3 )将机器人通电涉水持续10分钟。4)控制巡检机器人应能正确执行机器人行走、云台俯仰和水平转动 等命令。5)采用监控后台接收巡检机器人采集的图像、音频等数据,判断试 验结果是否符合要求。(5)爬坡能力1 )首先进行15 爬坡能力试验。2)将机器人正对试验装置的斜坡坡道,停在斜坡前沿。3 )操作机器人直行,使其行走至爬坡试验装置上,再从坡道行走至 坡底,试验重复进行2次,判断试验结果是否符合要求。4)若当坡度为15 时试验结果满足要求,进行20 爬坡能力试验,记 录试验结果。(6)最大速度1 )在试验地面上画出长为30米的测量区间,预先标定导航轨迹,标 出始端线和终端线。2 )

24、使机器人自主导航行驶,保持最大速度直线驶过始端线和终端 线,记录机器人驶过始端线和终端线所用时间,计算行走速度。3)试验重复进行2次,取平均值,判断试验结果是否符合要求。(7)转弯半径1)将机器人停在试验场地的转弯性能测试准备区。2) 在转弯性能测试区(测试区已画有不同转弯半径的同心圆),进行 机器人原地转向试验,观察并记录机器人所通过的转弯半径圆3)机器人左转和右转各测定1次,取其平均值确定转弯半径,判断试验结果是否符合要求。(8)续航时间1) 审查送检方提供的电池试验报告是否满足QC/T 743-2006电动 汽车用锂离子蓄电池,综合判断机器人的续航时间是否满足要求。2)机器人在正常试验周

25、期内若出现电量不足报警等情况,判定续航 时间不满足要求。(9)云台性能分别测量云台水平方向和垂直方向旋转至终端时所旋转的角度,并记 录试验结果。4.1.4自主充电功能在试验场地选取任一巡检点代表充电点所在位置,在离充电区一定距 离时启动机器人自主充电命令,观察机器人是否在所选取的充电点停下, 正确执行自主充电命令。4.1.5对讲与喊话功能将机器人与本地监控后台分别布置在距离不小于100m的试验场上两个位置,开启现场语音对讲及喊话功能,进行模拟通话试验,观察机器人 与本地监控后台是否能正常通话。4.1.6巡检方式设置和切换(1)例行巡检方式与人工遥控巡检方式切换1)将组装好的机器人(搭载全套任务

26、荷载)放置在准备区域指定位 置,完成巡检系统自检2)按照要求预先设定巡检内容、时间、周期、路线等参数信息,并 启动例行巡检方式。3)例行巡检进行一定时间后,由例行巡检切换至人工遥控模式,观 察本地监控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及 姿态是否稳定。4)人工遥控一定时间后,由人工巡检模式切换至例行巡检模块,观 察本地监控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及 姿态是否稳定。(2)特殊巡检方式与人工遥控巡检方式切换1 )将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,完成巡检系统自检。2)操作人员选定巡检内容并手动启动巡视。3)特巡进行一

27、定时间后,由特巡模式切换至人工遥控模式,观察本 地监控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及姿态 是否稳定。4)人工遥控一定时间后,由人工巡检模式切换至特殊巡检模块,观 察本地监控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及 姿态是否稳定。(3)例行巡检方式与特殊巡检方式切换1)将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,完成巡检系统自检。2)按照要求预先设定巡检内容、时间、周期、路线等参数信息,并启动例行巡检方式3)例行巡检进行一定时间后,由例行巡检模式切换至特巡模式,观 察本地监控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及 姿

28、态是否稳定。4 )特巡一定时间后,由特巡模式切换至例行巡检模块,观察本地监 控后台及机器人巡检方式的指示是否变化,机器人的巡检状态及姿态是否 稳定。(4)最短路径选择功能检测方法1 )将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,完成巡检系统自检。2)按照要求预先设定巡检内容、巡检点及路线,并启动例行巡检方 式。3 )机器人执行例巡在某一区域时,操作人员根据要求设置巡视内容 及巡检点并手动启动巡视。4 )观察机器人是否选择最短路径到达巡检点执行巡检任务。(5)键返航检测方法1 )将智能机器人置于试验场准备区域指定位置,完成智能机器人巡 检系统自检。2)设置好智能机器人的

29、行走路线和巡检点,并以全自主方式启动智 能机器人。3)待智能机器人短时工作后,启动一键返航功能,观察智能机器人 安全返航策略及等待智能机器人返回。(6)链路中断返航检测方法1 )将智能机器人置于试验场准备区域指定位置,完成智能机器人巡 检系统自检。2)设置好巡检机器人的行走路线和巡检点,并以全自主方式启动巡 检机器人。3)待智能机器人短时工作后,将链路电源断开,并经核实链路电源 已断开,观察智能机器人安全返航策略及等待智能机器人返回。4.1.7自检功能(1)将机器人准备完毕,放置在准备区域指定位置。(2)遥控遥测检测方法。机器人与本地监控后台 /遥控正常通信后,断开本地监控后台/遥控电源(或断

30、开通信模块),观察本地监控后台/遥控是否有有声(光)报警提示和报警代码。若有报警提示,并根据报警提 示辨别故障模块。(3)电池模块检测方法。将电池模块阀值设置不足电量,进行电池 模块的自检,并观察是否有声(光)报警提示和报警代码,若有报警提 示,并根据报警提示辨别故障模块。(4)驱动模块检测方法。机器人与本地监控后台 /遥控正常通信后, 断开任一驱动模块电源(或信号线),观察是否有有声(光)报警提示和 报警代码,若有报警提示,并根据报警提示辨别故障模块。(5)检测设备检测方法。机器人与本地监控后台 /遥控正常通信后, 断开任一检测设备电源(或信号线),观察是否有有声(光)报警提示和 报警代码,

31、若有报警提示,并根据报警提示辨别故障模块。(6 )将机器人(搭载全套任务荷载)展开,进行整机的自检(自检 模块应包括:遥控遥测模块、电池电压、驱动模块以及检测设备),并观 察是否有声(光)报警提示和报警代码。4.1.8智能报警功能(1)三相温差异常1)将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,启动系统温差分析及异常报警功能。2) 按照要求设置巡检线路,对试验场现场上3个温度不同巡检点进 行巡检。3)观察系统是否对采集到的三个巡检点设备温度进行温差分析,并 能自动判别和异常报警。(2)热缺陷1 )将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,设

32、置红外检测温度报警阈值。2 )对试验场上测温点进行巡检。3)观察系统是否对超过温度阈值的巡检点发出异常报警。(3)敞开式仪表异常1)将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,并启动敞开式仪表识别异常报警功能。2 )按照要求设置巡检线路,对试验场上敞开式仪表(有正常显示仪表、超出范围显示仪表,同一一块仪表变化值)拍照,识别。3)观察系统是否能对超出范围显示仪表自动识别并智能报警。(4)油位异常1 )将组装好的机器人巡检系统(搭载全套任务荷载)放置在准备区 域指定位置,并启动油位计识别及异常报警功能。2 )按照要求设置巡检线路,对试验场上油位计(正常油位计及超出 范围油

33、位计)拍照,识别。3 )观察系统是否能对超出范围显示的油位计自动识别并智能报警。4.2巡检能力4.2.1模拟试验区域表计和分合指示(执行机构)识别准确度机器人根据预设巡检路径对模拟试验区域的所有表计和分合指示(执 行机构)进行巡检,生成所有表计和分合指示的识别结果表,将机器人识 别结果与设置值进行比较,误差小于士 5%的机器人识别结果满足要求。 4.2.1特高压变电试验场区域表计和分合指示(执行机构)识别准确度机器人在指定巡检点对特高压变电试验场区域的所有表计和分合指示 (执行机构)进行巡检,生成所有表计和分合指示(执行机构)的识别结 果表,将机器人识别结果与设置值进行比较,误差小于士 5%的

34、机器人识别 结果满足要求。4.2.3红外测温准确度机器人在指定的巡检点对 5个红外测温点的进行红外测温作业,同时 使用红外测温仪在相同的巡检点也对 5个红外测温点的进行红外测温,将 机器人的测量值与红外测温仪的读数进行比较,误差小于士5%的机器人识别结果满足要求。4.3监控后台431监控后台软件总体功能检查监监控后台是否包括实时监视、机器人实时状态控制、机器人巡 视任务管理、数据查询统计、系统互联、系统配置等六个功能模块,检查 软件界面是否满足331要求。432实时监视功能在试验现场选取不少于 2个距离监控后台1km的巡检点检查监控后 台双向信息交互情况,判断其是否满足3.3.2的要求。检查机

35、器人监视自身状态量是否齐全。实时监视现场环境和实时告警功能是否满足3.3.2的要求。4.3.3机器人实时状态控制检查机器人控制模式是否分为:全自主、人工遥控两种模式。在操作 后台进行全自主和人工遥控两种指令下发,检查机器人巡检模式是否可以 自由无缝切换。机器人实时状态控制功能是否满足 3.3.3的要求。4.3.4机器人巡视任务管理功能检查巡视计划是否能以日历的形式展示任务安排情况,是否可以在任 务配置界面编辑巡视任务、制定巡视计划和下发巡视任务。检查机器人巡 视任务管理界面、巡视任务设置功能是否满足 3.3.4的要求。4.3.5数据查询统计检查数据查询统计是否包括巡检点位数据查询、告警信息查询

36、巡检 数据统计和缺陷异常分析等内容。检查监控后台的信息查询功能、告警信 息查询、异常分析功能是否满足 3.3.5的要求。4.3.6电子地图功能执行巡检任务,检查电子地图功能是否满足 336的要求。23附件22015年变电站智能巡检机器人性能检测表厂家:型号:检测时间:1.基本性能1.1 外观序号测试内容技术要求测试结果1整机外观结构整机外观美观整洁,结构坚固,布局 合理,无导线外露。2防松措施连接件、紧固件间有防松措施。3部件标识电机、支架等可更换部件有 对应 的明显标识,以指示是否正确安装。4外壳表面外壳表面有保护涂层或防腐设计,表 面光洁、均匀,无划痕、毛刺等其他 缺陷。5外壳防静电及防

37、电磁场干扰 措施外壳米取有必要的防静电、防电磁场 干扰措施。6外壳和电器部件是否带电内部电气线路排列整齐、固定牢靠、 走线合理,便于安装、维护,并用醒 目的颜色和标志加以区分;机器人本 体外壳和电器部件的外壳均不带电。7*机器人本体重量(包括电 池)机器人整体重量不超过 100kg。1.2可见光及红外序号测试内容技术要求测试结果1可见光成 像质量*图像清晰度可见光摄像机上传视频分辨率不小于高清1080P。*变焦倍数可见光最小光学变焦倍数 30倍2红外成像 质量*图像清晰度具备自动对焦功能,热成像仪分辨率不低于320*240伪彩显示红外影像为伪彩显示检测人员: 25 厂家人员: 图像中最高温度

38、显示可显示影像中温度最高点位置及温度 值热图数据具有热图数据1.3运动性能序号测试内容技术要求测试结果1自主导航及 定位准确度基本功能具备按照预先设定路线和巡检点自主 行走的功能,具有按照预先设定路线 和巡检点自主停靠的功能。自主导航可设置 内容可设置预设点位置;可设置运动速度;可设置自主行走路线导航定位方式导航方式应满足技术先进、施工方 便、扩展性强等特点自主导航定位误 差自动导航疋位精度要求:重复导航疋 位误差不大于土 10mm最小制动距离在1m/s的运动速度下,制动距离不大于 0.5m。2防碰撞功能是否具备防碰撞 功能机器人应具有障碍物检测功能,在行 走过程中如遇到障碍物应及时停止或 绕

39、行,障碍物移除后应能恢复行走。3越障功能不同路况下试验 机器人的越障能力机器人应具备越障能力,最小越障高度为5cm=4涉水功能涉水深度具备涉水功能,最小涉水深度为100mm工作状态本地监控后台米集的图像、音频等数 据正常,及云台转动等工作状态正 常。5爬坡能力具备爬坡能力,爬坡能力应不小于15。6转弯半径左转弯时,转弯 半径最小转弯直径应不大于其本身长度的2倍。右转弯时,转弯 半径转弯半径的平均 值7*巡航时间电池供电一次充电续航能力不小于 5h,续航时间内,机器人应稳定、可 靠工作。8云台性能水平范围(1)应具备俯仰和水平两个旋转自由 度:垂直范围 0+90,水平范围检测人员: 26 厂家人

40、员: +180 -180垂直范围(2)机器人云台视场范围内始终不受 本体任何部位遮挡影响。1.4 自主充电序号测试内容技术要求测试结果1*自主充电功能机器人应具有自主充电功能,电池电 量不足时能够自动返回充电室,能够 与充电室内充电设备配合完成自主充 电。1.5对讲与喊话序号测试内容技术要求测试结果1将机器人与本地监控后台分 别布置在距离不小于100 m的 试验场上两个位置,开启现场语音对讲及喊话。巡检系统应具备双向语音传输功能。1.6巡检方式设置和切换序号测试内容技术要求测试结果1*巡检方式巡检系统应包括全自主巡检及人工遥 控巡检两种功能,全自主巡检又包括 例行和特巡两种方式。全自主巡检与

41、人工遥控巡检能可自由无缝切换,具 体功能如下:(1)例行巡检与人工遥 控巡检切换。支持例行巡检与人工遥 控巡检自由无缝切换,切换过程中, 智能机器人巡检系统的巡检状态和巡 检姿态不发生明显变化。(2)特巡与人工遥控巡检切换。支持特巡与 人工遥控巡检切换,切换过程中,智 能机器人巡检系统的巡检状态和巡检 姿态不发生明显变化。2例行巡检切换为人工遥控巡 检3特巡切换为人工遥控巡检4人工遥控巡检切换为例行巡 检5人工遥控巡检切换为特巡6例巡切换为特巡7特巡切换为例巡8例巡切换特巡,机器人自动 寻找最短路径机器人在接收到特巡任务命令时,应 立即停止正在执行的巡检任务,自动 寻找最短路径,以最短时间到达

42、巡检 点进行巡检。9* 一键返航 功能具备一键返航功 能。不论智能机器人巡检系统处于何种工 作状态,只要操作人员通过本地监控 站或遥控手柄上的特定功能键(按 钮)启动一键返航功能,智能机器人 能中止当前任务,按预先设定的安全 策略返回。可按照预设路线 返航。10链路中断返具备链路中断返不论智能机器人巡检系统处于何种工检测人员: 27 厂家人员: 航功能航功能作状态,只要遥测遥控信号出现中 断,智能机器人巡检系统能按预先设 定的安全策略返回。可按照预设路线 返航1.7自检功能序号测试内容技术要求测试结果1*遥控遥测信号自检整机自检项目应至少包含:遥控遥测 信号,电池模块、驱动模块、检测设 备。以

43、上任一部件(模块)故障,均2*电池模块自检3*驱动模块自检4*检测设备自检能在本地监控后台(或)手柄上以明 显的声(光)进行报警提示,并能上 传故障信息。根据报警提示,能直接 确定故障的部件(或模块)。5其他模块1.8智能报警功能序号测试内容技术要求测试结果1本体报警电池欠压机器人本体故障报警,包括:电池电 源、驱动模块、检测设备、遥控遥测 信号。报警方式应包括声、光、代 码,报警位置应包括机体和后台,并 自动生成记录。驱动故障检测设备遥控遥测2三相温差异常系统应具备三相设备对比分析功能。 系统能够对采集到的三相设备温度进 行温差分析,并能自动判别和异常报 警。报警方式应包括声、光、代码, 应

44、在后台产生报警,并自动生成记 录。3热缺陷系统应能够对站内设备进行温度检 测,能按照DLT 664规范的要求对电 流致热型和电压致热型缺陷或故障进 行自动分析判断,并预警。报警方式 应包括声、光、代码,应在后台产生 报警,并自动生成记录。4敞开式仪表 异常SF6力计SF6压力密度、油位、红外测温、温 度、泄漏电流等表计读数超出范围或 其它缺陷能自动报警,自动生成记 录。报警方式应包括声、光、代码, 应在后台产生报警,并自动生成记 录。油温计避雷器泄露电流 及动作指示5油位计异常油位计2.巡检能力2.1模拟区域表计和分合指示(执行机构)识别准确度检测人员: 28 厂家人员: 序号表计 编号设置值机器人读数(只读 一次)误差测试结果12345678910
