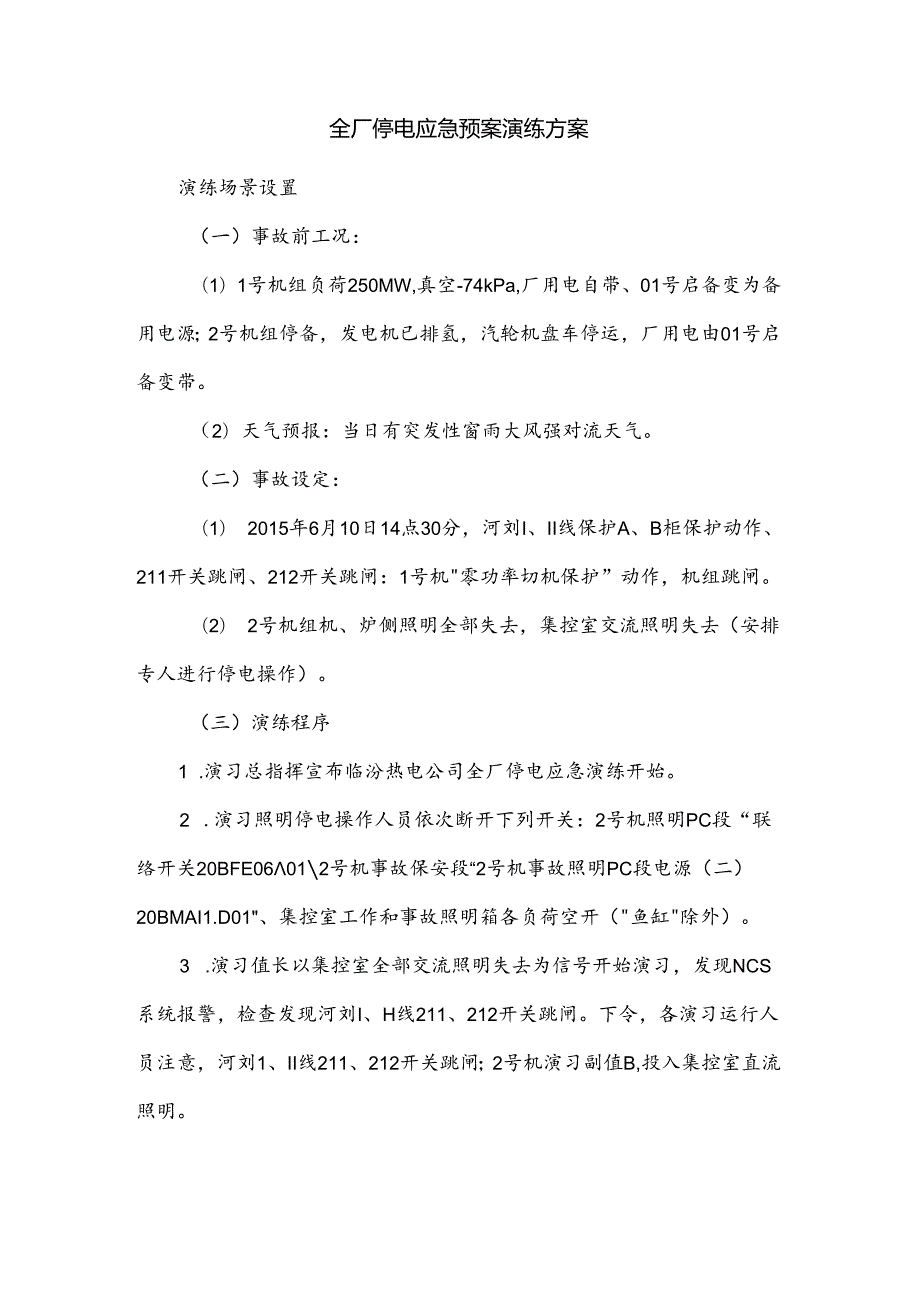

1、全厂停电应急预案演练方案演练场景设置(一)事故前工况:(1)1号机组负荷250MW,真空-74kPa,厂用电自带、01号启备变为备用电源;2号机组停备,发电机已排氢,汽轮机盘车停运,厂用电由01号启备变带。(2)天气预报:当日有突发性窗雨大风强对流天气。(二)事故设定:(1) 2015年6月10日14点30分,河刘I、II线保护A、B柜保护动作、211开关跳闸、212开关跳闸:1号机零功率切机保护”动作,机组跳闸。(2) 2号机组机、炉侧照明全部失去,集控室交流照明失去(安排专人进行停电操作)。(三)演练程序1 .演习总指挥宣布临汾热电公司全厂停电应急演练开始。2 .演习照明停电操作人员依次断

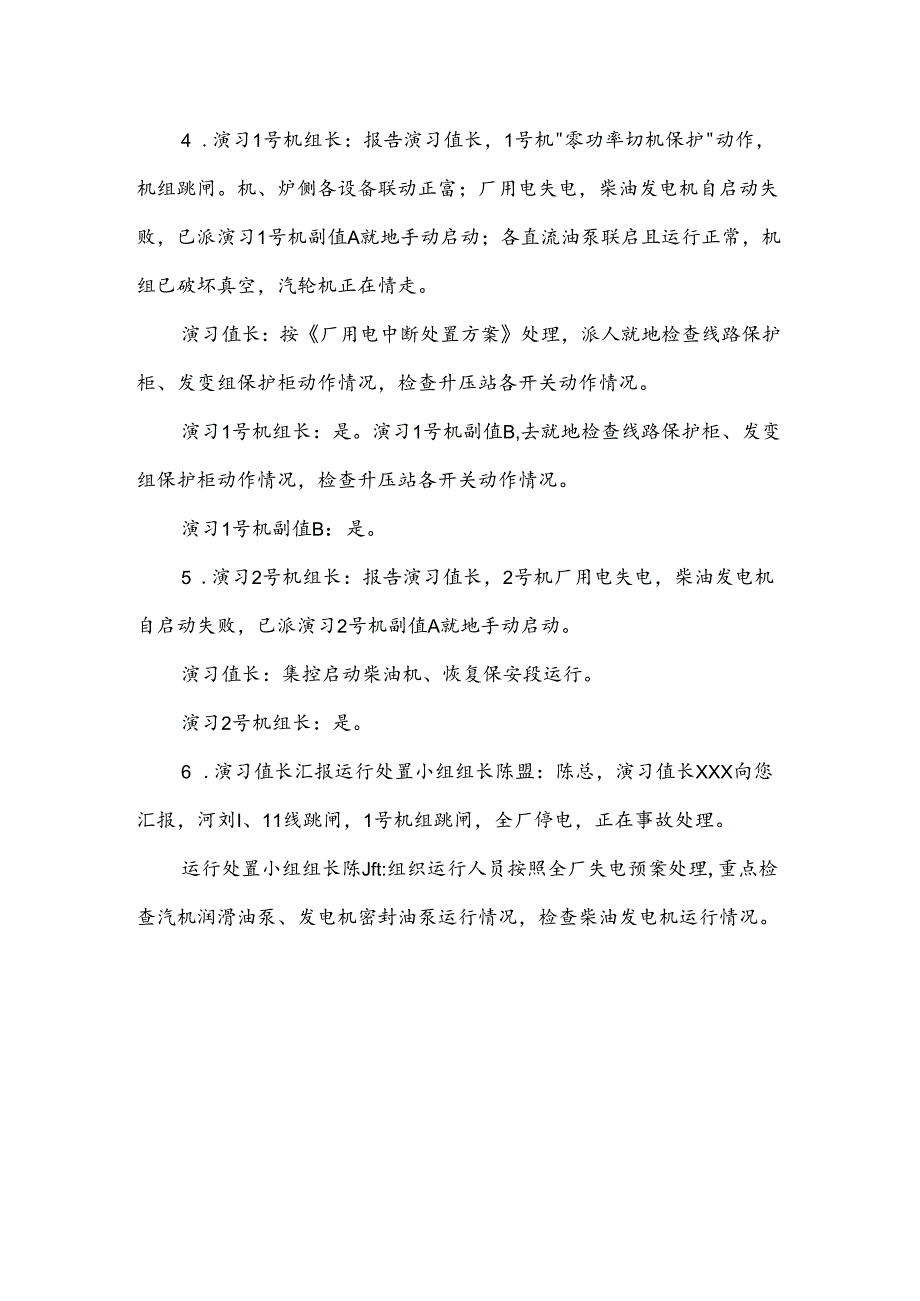

2、开下列开关:2号机照明PC段“联络开关20BFE06012号机事故保安段“2号机事故照明PC段电源(二)20BMAI1.D01、集控室工作和事故照明箱各负荷空开(鱼缸除外)。3 .演习值长以集控室全部交流照明失去为信号开始演习,发现NCS系统报警,检查发现河刘I、H线211、212开关跳闸。下令,各演习运行人员注意,河刘1、II线211、212开关跳闸;2号机演习副值B,投入集控室直流照明。4 .演习1号机组长:报告演习值长,1号机零功率切机保护动作,机组跳闸。机、炉侧各设备联动正富;厂用电失电,柴油发电机自启动失败,已派演习1号机副值A就地手动启动;各直流油泵联启且运行正常,机组已破坏真空,

3、汽轮机正在情走。演习值长:按厂用电中断处置方案处理,派人就地检查线路保护柜、发变组保护柜动作情况,检查升压站各开关动作情况。演习1号机组长:是。演习1号机副值B,去就地检查线路保护柜、发变组保护柜动作情况,检查升压站各开关动作情况。演习1号机副值B:是。5 .演习2号机组长:报告演习值长,2号机厂用电失电,柴油发电机自启动失败,已派演习2号机副值A就地手动启动。演习值长:集控启动柴油机、恢复保安段运行。演习2号机组长:是。6 .演习值长汇报运行处置小组组长陈盟:陈总,演习值长XXX向您汇报,河刘I、11线跳闸,1号机组跳闸,全厂停电,正在事故处理。运行处置小组组长陈Jft:组织运行人员按照全厂

4、失电预案处理,重点检查汽机润滑油泵、发电机密封油泵运行情况,检查柴油发电机运行情况。演习值长汇报演习总指挥孟庆文:孟总,演习值长XXX向您汇报,河刘I、II线跳闸,1号机组跳闸,全厂停电,正在事故处理。演习总指挥孟庆文:我命令马上启动全厂停电应急处置预案,通知各部门人员到现场进行事故处理。演习值长:是。应急处置领导组副组长孟庆文将事故情况汇报应急处置领导组组长赵建军,应急处置领导组启动全厂停电预案I级响应。7 .演习值长通知设备部(安监部、总经部、物资部)主任:XXX部长,我是演习值长XXX,现在发生全厂停电事故,请组织部门人员到现场协助处理事故。设备部(安监部、总经部、物资部)主任:是。8

5、演习值长:省调值班员,河西热电演习值长XXX向您汇报,河刘I、I1.线跳闸,1号机组跳闸,全厂停电,正在事故处理,进一步的处理情况稍后汇报。请通知临汾市地调协助共同查找线路故障点。省调值班员:请按照本厂规程进行事故处理,我马上通知地调。演习值长:是。9 .演习辅控长:汇报演习值长,1号机辅网设备全部跳闸。演习值长:立即派人启动柴油消防泵,恢复消防水系统:派人隔高液氨、氨气系统;退出杂用压缩空气用户,维持压缩空气压力;监视1号脱硫吸收塔净烟气温度,必要时投入事故喷淋;检查所有设备电源开关已在跳闸”位,否则手动分闸。演习辅控长:是。演习辅控副值A,就地启动柴油消防泵。演习辅控副值A:是。演习辅控

6、长:演习辅控主值,退出杂用压缗空气用户,维持压缩空气压力;监视1号脱硫吸收塔净烟气温度,必要时投入事故喷淋;检查所有设备电源开关已在“跳闸”位,否则手动分闸。演习辅控主值:是。演习辅控长:是。演习辅控副值B,跟我去隔离液氮、氢气系统。演习辅控副值B:是。(约5分钟后)演习辅控副值A:汇报演习辅控长,柴油消防泵后动正常,消防水系统运行正常。(约10分钟后)演习辅控长:汇报演习值长,柴油消防泵启动正常,消防水系统运行正常;液菽、氢气系统已隔离,未发生泄漏:压缩空气压力维持在XXkPa;辅网所有母线进线、负荷开关全部断开。演习值长:继续处理。演习辅控长:是。10.演习1号机主值:报告演习1号机组长,

7、1号机汽轮机轴承温度升高至100C且仍有上涨趋势。演习1号机组长i继续监视各轴承金属温度和各轴承回油温度,回油温度超过80C汇报。演习1号机主值:是。演习1号机组长:报告演习值长,1号机汽轮机轴承温度升高至105且仍有上涨趋势。演习值长:演习汽机点检员XXX,请组织维护人员用消防水对1号机主机冷油器进行冷却。演习汽机点检员:是。演习1号机主值:(约10分钟后)报告演习1号机组长,1号机汽轮机轴承温度开始回落。演习1号机组长:继续监视。演习1号机主值:是。I1.演习2号机副值A合上2号机事故保安段“2号机事故照明PC段电源(二)2OBMA1IDO1.we演习2号机副值A:报告演习2号机组长,2号

8、柴油发电机手动后动成功,保安段带电正常。演习2号机组长:报告演习值长,2号柴油发电机手动启动成功,保安段带电正常,机、炉侧交流事故照明已恢复,集控室交流事故照明已恢复。演习值长:继续监视。演习2号机组长:是。12 .演习1号机副值M报告演习1号机组长,1号柴油发电机手动启动失败。演习1号机组长:报告演习值长,1号柴油发电机手动启动失败。演习值长:演习设备部部长XXX,请立即组织人员查找1号柴油发电机后动失败原因,尽快排除;组织维护人员对空预器进行盘车。演习设备部部长:是。演习继保成员XXX、热工成员XXX、汽机点检员XXX、电气点检员XXX,立即查找1号柴油发电机启动失败原因,尽快排除。演习锅

9、炉点检员XXX,组织维护人员对空预罂进行盘车。演习继保成员、热工成员、汽机点检员、电气点检员、锅炉点检员:是。(约15分钟后)演习1号机副值A:报告演习1号机组长,1号柴油发电机故障原因已排除,启动正常。演习1号机组长:报告演习值长,1号柴油发电机故障原因已排除,启动正富,正在恢受保安段负荷。演习值长:注意防止柴油机过负荷跳闸。演习1号机主值:是。13 .演习1号机副值B:报告演习1号机组长,河刘I、II线保护A、B柜“相间距离11段保护、纵联差动保护”动作;1号发变组零功率切机保护装置动作,1号发变组保护A、B柜“过激磁保护”、“频率保护”动作。升压站211、212、201开关跳闸,200、

10、210开关在“合闸”位。演习1号机组长:报告演习值长,河刘I、口线保护A、B柜“相问更离II段保护、纵联差动保护动作;1号发变组零功率切机保护装置动作,1号发变组A、B柜“过激磁保护、频率保护动作。升压站211、212、201开关跳闸,200、210开关在合闸”位。14 .演习值长汇报省调值班员:省调值班员,河西热电演习值长XXX向您汇报,河刘I、II线保护A、B柜“相间距离11段保护、纵联差动保护动作;1号发变组零功率切机保护装置动作,1号发变组A、B柜“过激磁保护、频率保护动作。升压站211、212、201开关跳闸,200、210开关在合闸”位。省调值班员:与临汾市地调配合,尽快查找线路故

11、障点并排除。手动断开200、210开关,做好220kV系统反送电准备工作。演习值长:是。15 .演习值长:演习继保成员XXX、电气点检员XXX,与临汾市地调配合,尽快杳找线潞故障点并排除。演习继保成员、电气点检员:是。16 .演习值长:演习1号机组长,手动断开200、210开关,断开1号机厂用电系统、公用厂用电系统所有母线进线、负荷开关。演习1号机组长:是。演习1号机主值,手动断开200、210开关,断开1号机厂用电系统、公用厂用电系统所有母线进线、负荷开关。演习1号机主值:是。演习值长:演习2号机组长XXX,断开2号机厂用电系统所有母线进线、负荷开关。演习2号机组长:是。演习2号机主值XXX

12、断开2号机厂用电系统所有母线进线、负荷开关。演习2号机主值:是。(约10分钟后)演习1号机组长:报告演习值长,200、210开关已断开,1号机厂用电系统、公用厂用电系统所有母线进线、负荷开关已全部断开。演习2号机组长:报告演习值长,2号机厂用电系统所有母线进线、负荷开关已全部断开。17 .演习继保、电气点检员:报告演习值长,根据故障录波器记录分析,线路故障点距河西电厂2.5公里处,经巡线发现线路N号塔河刘11线B相上挂有一根长树枝,且树枝有电弧烧伤痕迹,因此确认该处为跳闸的故障点。巡线人员已用绝缘操作杆将其清除,可以对河刘I线、河刘11线进行试送电。18 .演习值长汇报省调值班员:省调值班员

13、河西热电演习值长XXX向您汇报,根据故障录波器记录分析,线路故障点距河西电厂2.5公里处,经巡线发现线路N号塔河刘11线B相上挂有一根长树枝,且树枝有电弧烧伤痕迹,因此确认该处为跳闸的故障点。检查人员已用绝缘操作杆将其清除,现申请对河刘I线、河刘II线进行试送电。省调值班员:临汾市地调值班员也已汇报过,现在恢复河刘I线、河刘I1.线运行。演习值长:是。演习1号机组长,投入河刘I线、河刘H线保护A、B柜沟通三跳、过流、零序过流”保护压板,退出河刘1线、河刘H线保护A、B柜重合闸保护压板。演习1号机组长:是。(约5分钟后)报告演习值长,河刘1线、河刘H线保护A、B柜沟通三跳、“过流、零序过流”保

14、护压板已投入,河刘I线、河刘II线保护A、B柜重合闸”保护压板已退出。省调值班员:河西热电演习值长XXX,刘村站河刘I线开关已合上,现在合上220kV河刘I线211开关。演习值长:是。演习1号机组长,合上22OkV河刘I线211开关。演习1号机组长:报告演习值长,220kY河刘I线211开关已合上,22OkV南母线带电正常。演习值长:省调值班员,河西热电演习值长XXX向您汇报,22OkV河刘I线211开关已合上,22OkV南母线带电正常。省调值班员:河西热电演习值长XXX,合上22OkV母联200开关。演习值长:是。演习1号机组长,投入220kV母联保护柜过流、零序过流保护压板。演习1号机组长

15、是。(约5分钟后)报告演习值长,22OkV母联保护柜过流、零序过流”保护压板已投入。演习值长:演习1号机组长,合上22OkV母联200开关。演习1号机组长:报告演习值长,220k母联200开关已合上,220kV北母线带电正常。演习值长:省调值班员,河西热电演习值长XXX向您汇报,220kV母联200开关已合上,22OkV北母线带电正常。省调值班员:河西热电演习值长XXX,刘村站河刘I1.线开关已合上,现在合上22OkV河刘II线212开关。演习值长:是。演习1号机组长,合上22OkV河刘II线212开关。演习1号机组长:报告演习值长,220kV河刘H线212开关已合上,线路运行正常。演习值长

16、演习1号机组长,退出22OkV母联保护柜“过流、零序过流”保护压板;投入河刘I线、河刘H线保护A、B柜“重合闸”保护压板,退出河刘I级、河刘II线保护A、B柜沟通三跳、过流、零序过流保护压板。演习1号机组长:是。(约5分钟后)报告演习值长,22OkV母联保护柜过流、零序过流”保护压板已退出;河刘1线、河刘II线保护A、B柜重合闸”保护压板已投入,河刘I线、河刘H线保护A、B柜沟通三跳、过流、零序过流”保护压板已退出。演习值长:省调值班员,河西热电演习值长XXX向您汇报,22OkV河刘11线212开关已合上,线路、母线均运行正常。现申请投运01号启备变,申请合上22OkVO1.号启备变210开

17、关。省调值班员:河西热电演习值长XXX,现在合上220kV01号启备变210开关。演习值长:是。演习1号机组长,合上22OkVOI号启备变210开关。演习1号机组长:报告演习值长,22OkV01号启备变210开关已合上,启备变运行正常。演习值长:省调值班员,河西热电演习值长XXX向您汇报,220kV01号启备变210开关已合上,启备变运行正常。省调值班员:河西热电演习值长XXX,继续处理事故,机组具备启动条件后再汇报。演习值长:是。19 .演习值长:演习1号机组长,合上1号机6kV-1.段母线备用进线IoBBAO2开关、6kVTB段母线备用进线IoBBBo2开关。演习1号机组长:报告演习值长,

18、1号机6kVTA段母线备用进线10BBA02开关、6kV-IB段母线备用进线1OBBBo2开关已合上,6kV-IA段、6kVTB段母线运行正常。演习值长:演习1号机组长,逐步恢复380V厂用电系统,注意各PC母线负荷开关要在断开”位。演习1号机组长:是。(约1小时后)报告演习值长,1号机380V厂用电系统已全部恢复。演习值长:演习2号机组长,合上2号机6kV-2A段母线备用进线20BBAO2开关、6kV-2B段母线备用进级20BBB02开关。演习2号机组长:报告演习值长,2号机6kV-2A段母线备用进线20BB02开关、6kV-2B段母线备用进线20BBB02开关已合上,6kV-2A段、6kV

19、2B段母线运行正常。演习值长:演习2号机组长,逐步恢复380V厂用电系统,注意各PC母线负荷开关要在“断开”位。演习2号机组长:是。安排演习2号机副值合上2号机照明PC段联络开关20BHio6A01、集控室工作和事故照明箱各负荷空开。(约1小时后)报告演习值长,2号机380V厂用电系统已全部恢复,机、炉侧交流工作照明已恢复,集控室交流工作照明已恢复。演习值长:演习辅控长,做启动炉点火准备工作。演习辅控长:是。20 .演习运行小组其他主要工作:(1) 1号机组跳同后,检查汽轮机转速下降,各主汽门、调门、抽汽逆止门关闭,立即破坏真空,将轴封汽源倒为主汽带,关闭疏水手动门,确认主机直流油泵、空、氢

20、侧密封直流油泵、小机直流油泵联启正常,监视涧滑油压及密封油压、油温正常,密切监视发电机氢压无变化,各轴承温度不超过107,并记录主机情走时间,转速到零后投入盘车。2)1号炉MFT动作后,检查各设备均已跳闸。关闭空预器出、入口烟气档板,将1炉闷炉。(3)检查集控室直流照明正常,检查直流电源电压正常,UPS电源切至直流电源。(4)启动脱硫区域搅拌器运行,防止浆液沉积。(5)厂用电系统恢复主要步序:照明PC、锅炉PC及保安段、闭冷PC、空压机PC、脱硫PC、公用PC、汽机PC、输煤PC、化水PC、除尘PC、空冷PC。恢复各PC母线后,及时恢复所带主要MCC供电。(6)厂用电系统恢复后,逐步恢复除盐水

21、闭式冷却水、空压机、燃油等系统。启动炉具备点火条件,启动启动炉,启动炉至辅汽联箱管道暖管,向主机桶汽联箱供汽。(7)化验1号机组润滑油油质合格,1号机组具备启动条件。21.演习值长:省调值班员,河西热电演习值长XXX向您汇报,1号机组具备后动条件,现申请1号锅炉点火。省调值班员:河西热电演习值长XXX,1号锅炉可以点火。22 .后勤保障应急小组主要工作:(1)组织运输车辆,将应急处置增援人员运送至现场。(2)做好事故处置人员食宿等后勤保障工作。23 .通讯保障组工作主要内容:保证现场通讯畅通,及时增加应急通讯设备。24 .媒体宣传应急小组主要工作:(1)负爱向社会公众通报事故相关情况,负责沟通新闻媒体,及时对外发布准确信息,正确引导和影响舆论。(2)向上级公司汇报发生在本企业的新闻媒体事件处置的实时进展情况。25 .演习值长汇报演习总指挥孟庆文:孟总,演习值长XXX向您汇报,1号锅炉已点火。26 .孟总,我宣布,本次全厂停电演练结束。
