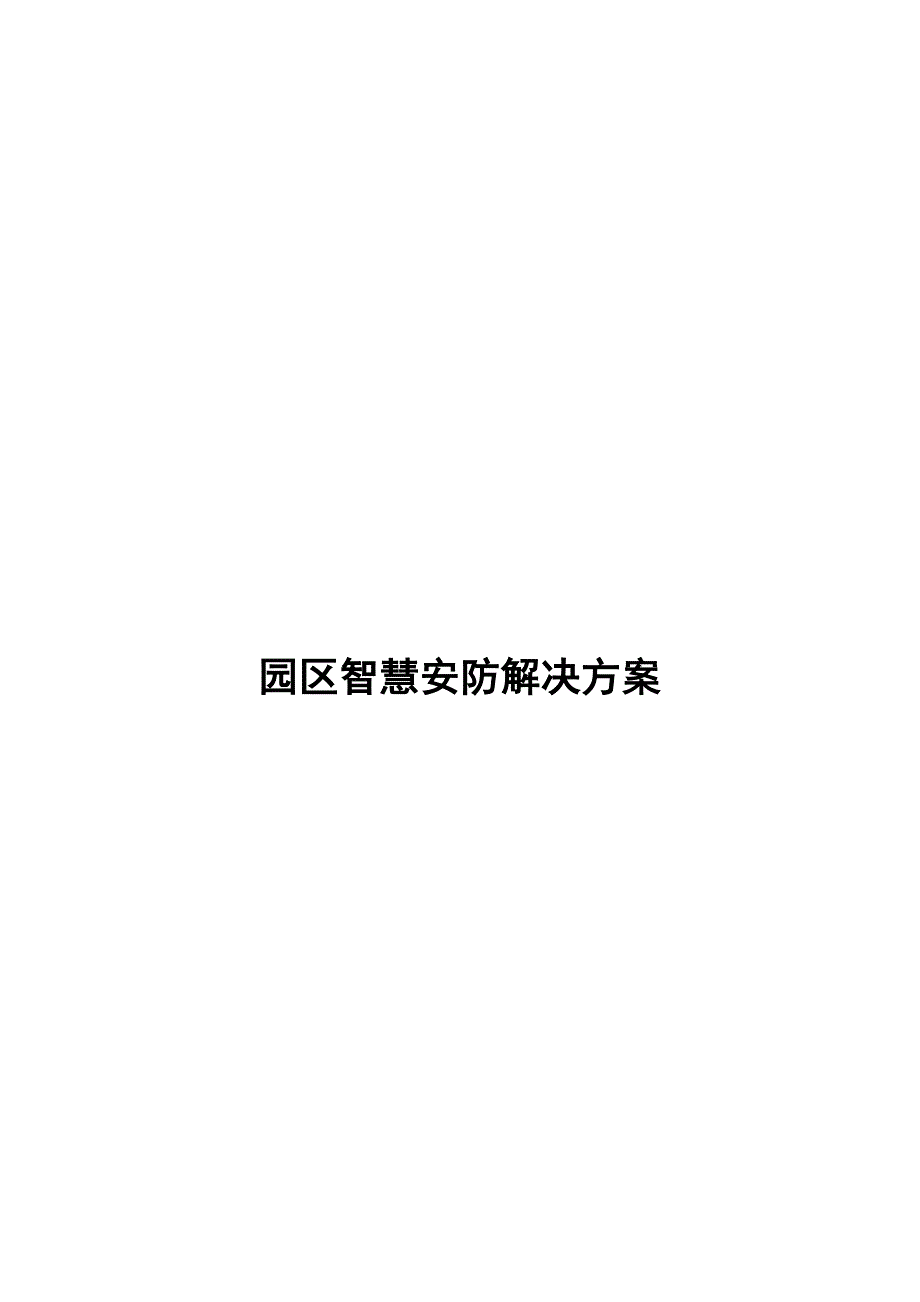

园区智慧安防解决方案.doc_第1页
第1页 / 共56页
园区智慧安防解决方案.doc_第2页
第2页 / 共56页
园区智慧安防解决方案.doc_第3页
第3页 / 共56页
园区智慧安防解决方案.doc_第4页
第4页 / 共56页
园区智慧安防解决方案.doc_第5页
第5页 / 共56页
点击查看更多>>
资源描述

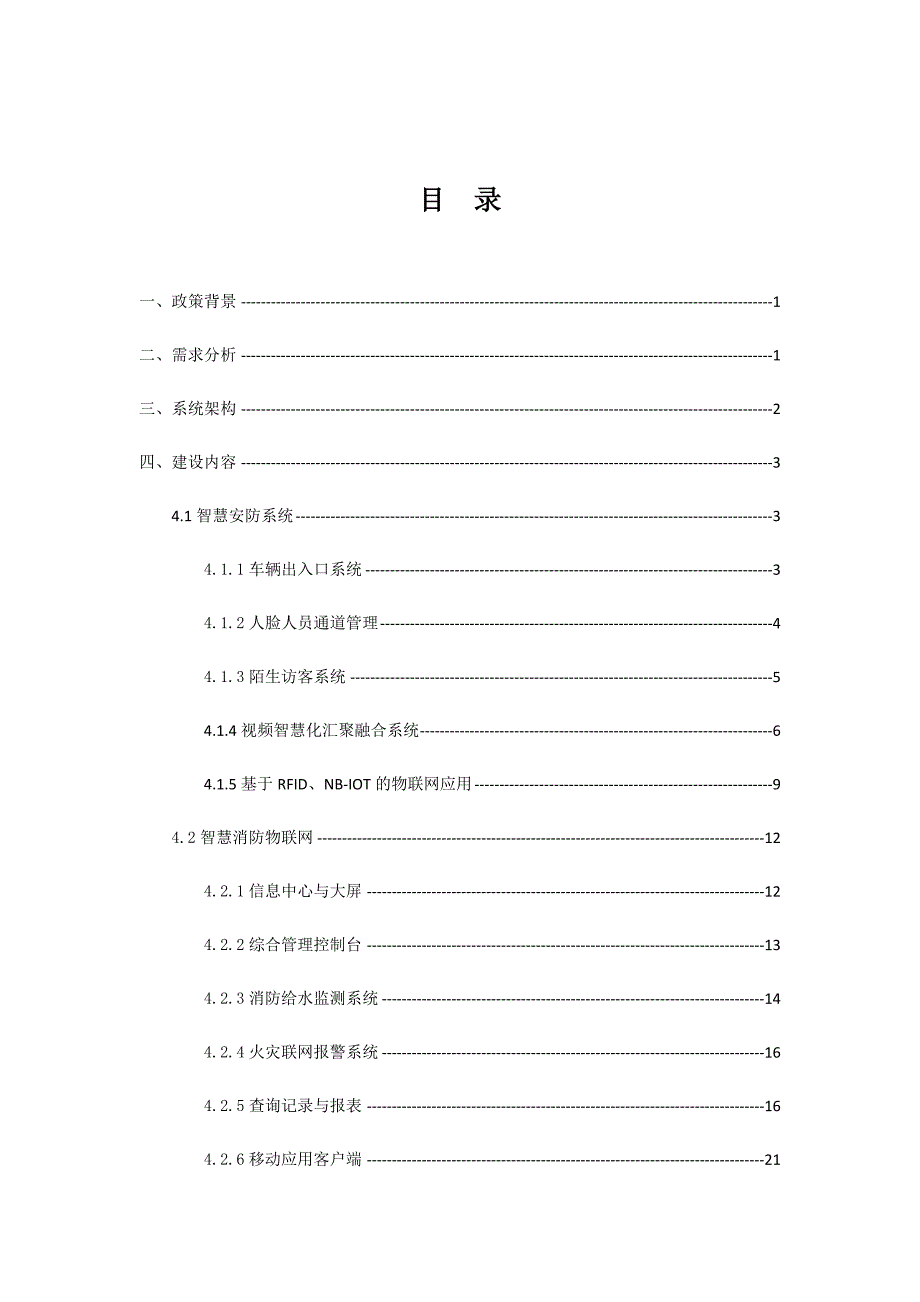

1、园区智慧安防解决方案目 录一、政策背景1二、需求分析1三、系统架构2四、建设内容34.1智慧安防系统34.1.1车辆出入口系统34.1.2人脸人员通道管理44.1.3陌生访客系统54.1.4视频智慧化汇聚融合系统64.1.5基于RFID、NB-IOT的物联网应用94.2智慧消防物联网124.2.1信息中心与大屏124.2.2综合管理控制台134.2.3消防给水监测系统144.2.4火灾联网报警系统164.2.5查询记录与报表164.2.6移动应用客户端214.2.7报警与处置224.3智慧电梯物联网234.3.1智慧救援234.3.2智能监督244.3.3风险预警254.4.4智能报表254.

2、4.5业主参与254.4.6移动维保助手264.6.7监控中心web端274.4能源数据监测294.4.1能耗概览304.4.2能耗对比304.4.3设备状态314.4.4报表记录314.4.5节能收益324.5周界管理系统建设334.5.1视频监控344.5.2越界侦测344.5.3区域入侵354.5.4报警联动354.6化工危险区域人员定位364.6.1实时定位364.6.2历史轨迹374.6.3越界报警374.6.4静止报警384.6.5滞留报警384.6.6超/缺员报警384.6.7一键呼救384.6.8数据记录384.7三维模型数字融合394.7.1设施实时化管理394.7.2安防报

3、警信息联动404.7.3数据融合404.7.4资产与招商管理41一、政策背景3月国务院发布国家新型城乡化规划,明确推动智慧都市建设,第一次将智慧都市纳入国家级战略规划。国标委发布新型智慧都市评价指标3.0共提出8大指标及评分权重,为智慧都市建设的战略落地提供了衡量原则。党的十九大报告指出,要加快建设创新型国家,突出核心共性技术、前沿引领技术、现代工程技术、颠覆性技术创新,为建设科技强国、质量强国、航天强国、网络强国、交通强国、数字中国、智慧社会提供有力支撑。“数字中国”和“智慧社会”的提出,为新型智慧都市建设指明了发展方向。新型智慧都市是数字中国的重要内容,是智慧社会的发展基本,是实行科教兴国

4、人才强国、创新驱动发展、乡村振兴、区域协调发展、可持续发展、军民融合发展等战略的综合载体。二、需求分析 物业管理是劳动密集型行业,每年人力成本的支出占到 70% 以上。其中安防、消防在物业管理中消耗的人力特别明显。目前的园区建设,普遍存在如下几点局限性:园区运营商只提供水电气、交通、建筑等基本设施建设,信息化、智能化都由入驻公司自行完毕;园区信息建设自成体系,缺少远程、集中控制方式,业务系统封闭运营;园区管理局限于安防、节能等几种方面,没有覆盖到消防、空间、建筑管理等领域; 园区服务重要面向园区运营商,入驻的公司缺少公司信息资源共享、发布、招商引资平台。 园区安防运营管理人员劳动成本高,而园

5、区管理不到位现象仍然明显,过于依赖人盯人和人员自身责任感。三、系统架构园区系统涉及视频监控子系统、报警子系统、车辆出入口子系统、人员出入口子系统、门禁子系统、电梯层控子系统、在线巡更子系统、访客管理子系统、消防安全监控子系统,并支持三维模型数字融合。1.一体化:通过统一的物联网云平台设计,集成多种智慧园区综合业务,实现集中云存储、云转发、统一授权,信息共享,告警联动,电子地图等高品位功能应用;2.灵活化:能根据需要扩大新的功能、子系统,以独立插件形式存在,可灵活增长或删减,轻松实现客户定制业务与基本业务融合;3.兼容化:系统兼容支持各类操作系统(Windows,Linux),浏览器(IE,Fi

6、reFox)以及移动操作系统(Android,ISO);4.开放化:系统支持原则合同(Onvif,Bacnet,OPC)等通用合同接入,也支持SDK以及私有合同开发接入。5.技防融合化:系统将园区的物联网终端有机整合成一种整体。并结合物防,技防以及人防,建立三位一体的安全防备系统。6.系统信息化:将依托于人力管理的人、车、物变革为信息化管理。四、建设内容智慧园区的发展需要各类应用系统的支撑,如智慧交通、智慧安防、智慧水务、智慧工地、智慧楼宇等。此系统承当了智慧园区 “驾驶舱”的重任,可以将先进的科学技术完美结合,使各个应用系统互联互通、协调统一,推动园区智慧化发展。4.1智慧安防系统4.1.1

7、车辆出入口系统车辆出入口系统是通过采用电动挡车器+车牌辨认模块设备的组合,并进行对设备进行整合联动的方式,来对车辆的进出进行管制。结合管制空余车位数量,计算或限制停车时间,加强了防盗/防弊的功能;使系统可以更有效的辩识和管理通过出入口的车辆。图 1 车辆出入口系统架构车辆出入口系统由前端子系统、网络传播子系统和后端管理子系统构成。前端子系统涉及电动挡车器模块,其中涉及电动挡车器、车检器或防砸雷达、出入口控制机、远距离辨认模块、遥控器;车牌辨认模块涉及出入口补光抓拍单元、车检器或触发雷达,以及室外LED显示屏和出入口终端控制器。网络传播子系统负责完毕数据、图片、视频的传播与互换。其中前端重要由互

8、换机、光纤收发器等构成;中心网络重要由接入层互换机以及核心互换机构成。后端子系统用来完毕数据信息的接入、比对、记录、分析与共享。由如下软件模块构成,涉及:数据库服务器、数据解决服务器、Web服务器。其中数据库服务器安装数据库软件保存系统各类数据信息;数据解决服务器安装应用解决模块负责数据的解析、存储、转发以及上下级通讯等;Web服务器安装Web Server负责向B/S顾客提供访问服务。4.1.2人脸人员通道管理对于园区常住人员管理,物业可通过人证式人员通道进行管理。人证式人员通道前端采用人证比对组件、人员通道等基本设备,配合人脸智能辨认技术为核心,使系统在完毕人脸辨认的同步,给人员通道闸机一

9、种开关信号,启动人行通道的闸机,同步存储、分析所辨认的人脸数据,生成相应的记录信息与报表,对前端通行人员起到人证比对辨认、门禁通行等管理职能。闸机还可辅以身份证读卡器、二维码读卡器、指纹辨认仪、显示屏、自动收卡器等配件,实现刷人脸、刷卡(证)+人脸、智能(人脸/刷卡+人脸切换)、指纹+人脸、刷卡+指纹+人脸的认证方式。重要涉及的设备:人员通道闸机人行通道闸机阻拦体受控制系统驱动,人员身份验证通过后,阻拦体自动打开,延时后闭合。门禁控制主机门禁控制主机可选择内置在闸机内,也可以选择外置,负责人员通道闸机输入、输出信息的解决和储存,用于闸机开关的控制。人证比对组件对于需要人证比对系统实时进行身份比

10、对验证的场合,人员通道闸机可以配备人证比对组件,可以保证明人通行,即时比对,一人一证,验证通过。1:N比对设备抓拍人脸照片,进行人实时比对,比对通过后予以放行。针对社区已建人员通道,可新增组件完毕改造。工作站和USB相机工作站重要用于对出入口控制操作进行记录,供出入口控制管理人员进行数据查询和管理。发卡器是对卡进行读写操作的工具,可以进行读卡、写卡、授权、格式化等操作。采用人证闸机时,需配备USB相机录入人脸照片。4.1.3陌生访客系统针对访客人员,园区物业可通过访客子系统进行管理。访客子系统重要由访客一体机、管理终端、综合管理平台构成,并可与人员通道子系统进行整合,对访客身份进行有效确认,并

11、管控访客的进出区域。在门卫或保安室放置桌面式访客一体机和自助式访客一体机,已经预约过的来访人员使用自助访客一体机完毕自助登记动作;未提前预约的来访人员则需要到保安室处登记,然后由保安人员确认通过后,运用台式访客一体机完毕访客登记。本系统还可以将人脸车辆图片及构造化数据上传给地方公安系统,以此满足智慧公安数据上云的规定。4.1.3人脸辨认巡更4.1.4视频智慧化汇聚融合系统视频智慧化汇聚融合系统将园区内原有监控视频进行信息化、智慧化融合,充足运用物联网、大数据、云计算等技术,通过对“人、车、物”三方面的管理,构建基于案、事件的GIS(地理信息系统)地图,形成“自动发现自主巡逻指挥处置监督评价”的

12、智慧园区的运营综合管理信息平台。具体体目前如下几点:4.1.4.1视频转换控制系统 数字信号的调用、解决、输出,模拟信号的转换、调用、解决、输出,视频图像远程回放,无矩阵大屏上墙显示、多路显示输出。 工作流程:数字、模拟信号的混合调用解决,为视频回放和GIS地图视频融合提供数据接口。 功能特点: 支持不低于10000路图像监控的视频转换、调用、解决、输出; 支持无矩阵大屏上墙显示、多路显示输出; 支持数字、模拟信号的混合调用; 支持视频图像远程回放; 网驱集成控制,集拼接大屏电源,信号传播一体的图像解决设备; 同步技术和双缓冲技术、解决器具有全系统同步技术和双缓冲技术,保证全虚拟屏的帧同步和无

13、追赶,提供流畅、连贯、实时的高清运动画面。4.1.4.2 GIS地理信息系统 GIS地图视频融合功能、实时动态监控功能、基于GIS的应急分析功能、Web地图显示和操作功能和基于GIS的应急指挥调度。 工作流程:通过可视化的指挥调度平台,可以比较清晰的懂得案发现场周边的资源,根据案件进展状况,可以直接在可视化指挥调度平台上。 功能特点: 支持不少于10000路视频图像监控接入、展示; 离线地图、专线接入,地图可缩放级别19级; 支持多模式图层切换; 支持接入辖区派出所大屏联动系统; 支持摄像头的地图化聚合展示; 支持摄像头视域范畴标注; 支持摄像头的地图调用。4.1.4.3视频定期巡逻 对于视频

14、的监控,可以对特定的视频进行锁定状态的设立,使得视频监控更加智能化。在主屏幕的右边的定期巡屏上在固定的点将定期的视频展示在视频屏幕中。基本功能涉及: 顾客添加定期巡屏的事件:添加定期巡屏时,顾客在地图上选择自己要监视的地方的摄像头,接着设立时间; 删除定期巡屏的事件:当顾客觉得没有必要对该地方进行定期巡屏时,可以删除该时间; 定期巡屏的修改:当顾客对定期巡屏的摄像头进行修改,对定期巡屏的时间等信息进行修改; 定期巡屏的多条件查询:支持查询条件:定期时间、摄像头编号。 工作流程:工作人员在后台操作系统设定了视频轮巡的时间和地点,系统会不时的查询与否有定期任务,当查询到到点的定期任务的时候,会将任

15、务推送至大屏展示页面,接着定期视频会覆盖没有被锁定的视频的位置,进行定期视频监控。 功能特点: 支持定期巡屏; 支持巡屏点位多选; 支持锁屏; 支持多路视频调用; 支持摄像头图像全屏显示; 支持大屏按1:2:1分割,中间地图与两侧图像视频的无缝联动。4.1.5基于RFID、NB-IOT的物联网应用4.1.5.1电动自行车防盗系统据调查发现,园区内电动自行车往往没有专人管理,部分开放园区时常会浮现电动自行车被盗现象,由于园区出入人员较多,监管较为困难。电动自行车防盗系统采用最新的计算机及数据库技术,结合先进的射频辨认技术(RFID)和近场通信技术(NFC)进行开发。系统采用最新的双卡伴行设计理念

16、使监控数据更为全面,预警更为精确。工作流程:运用安装在电动自行车上的有源 RFID 电子标签,以及部署在街道公共区域的定位基站,借助智慧都市基本网络、 视频监控体系、 智慧都市地理空间系统,实现对车辆的自动感知、 自动辨认、智能定位和进程监控,形成人与物、物与物相联,实现信息化、进程管理控制和智能化的管理系统。功能特点: 智能化辨认 运用RFID有源电子标签,为电动车建立电子身份辨认,进一步提高治安信息化系统建设支持高密度区域排行分析及预警; 信息管理 对安装改防盗系统的电动车进行登记,有关信息能以便的记录到系统数据库,以备公安局迅速查询; 迅速响应 在电动车被盗后1分钟内即可定位,并能实时监

17、控被盗车辆的走向,提前预警围追堵截; 高性价比 运用物联网RFID超低功耗技术,高性能,低功耗,低成本方案,一次安装电动车管理时间超过3年; 辅助监控 系统能定点定期的记录车辆的通过,从而非常以便的配合干警调用视频记录; 技术优势 双卡伴行技术使报警更精确,隐蔽式安装让使用更保障。 4.1.5.2窨井盖管理针对社区的雨污水管道、电力、通信管道的井盖,安装基于NB-IOT的智能井盖传感器,通过平台监测井盖开关状态。避免因井盖丢失、损毁所引起的人身安全事故。工作流程:通过对安装在井盖传感器发送回的数据通过软件的实时监测,如果超过预设压力值,系统平台自动发出预测告警,提示有关部门实地检测;同步通过集

18、成于智能井盖传感器的NB-IOT水位计实时检测窨井内水位状态,在水位过低或过高时发出报警,便于进行实时监控、及时应对。 功能特点: 构造小巧,安装以便,故障率低; 安装于井壁,不因井盖丢失或拖动而损坏; NB-IoT网络接入,电池供电,可运营35年; 低电量、失联告警,维护以便; 井下防淤过滤设计,合用复杂工况;4.1.5.3危化品管控4.2智慧消防物联网建筑的消防系统重要涉及火灾报警系统、消火栓系统、自动喷水(喷淋)灭火系统以及疏散系统。其中消火栓系统、自动喷水(喷淋)灭火系统属于消防给水系统的重要构成部分。根据消防有关的国标,火灾报警系统与消防给水系统均是建筑消防最核心的系统,火灾报警系统

19、保证了火灾发生时第一时间发出警报,消防给水系统属于灭火系统,应始终处在持续稳定的预定压力状态,要保证在发生火灾时可以第一时间迅速出水和有充足的水量。消防物联网系统建设重要涉及:消防事件两种地图呈现报警与记录、泵房状态组态图、泵房三维示意图。系统分为六大功能模块:(1)信息中心与大屏展示;(2)综合管理控制台;(3)消防给水监测系统;(4)火灾联网报警系统;(5)查询记录与报表;(6)移动应用客户端。4.2.1信息中心与大屏根据顾客的业务决策需求、应用场景和大屏状况灵活定制可视化决策主题,在提供大屏可视化渲染效果的同步,为顾客的业务决策提供有力支撑,发挥指挥中心大屏多屏优势。大屏数据聚合页实时报

20、警信息地图4.2.2综合管理控制台综合管理控制台是设备设施配备管理、地图编辑管理、事件查询处置、人员账号管理的综合管理后台,后台重要功能涉及了:消防给水、火灾报警、设备管理、设备型号库、项目管理和系统设立六项,其中,设备初始化配备和在线离线监测记录查询都在后台操作完毕。水泵控制柜管理监测4.2.3消防给水监测系统消防给水监测采用图形化的监测表单样式,实时呈现每个压力变送器、液位变送器目前的数值,并在二级页面呈现变送器历史趋势图,可以针对每个变送器设立上下限阈值,超过阈值即触发报警。水泵房组态展示泵房综合历史信息展示压力变送器控制台详情呈现页4.2.4火灾联网报警系统火灾报警系统运用顾客信息传播

21、装置实时监测消防主机运营状态,系统可以支持200余中消防主机品牌类型,实时监测消防主机运营状况,将火警、故障、反馈、监管远传至监控中心。消防主机实时状态记录消防主机实时状态记录4.2.5查询记录与报表系统可以根据泵房的位置和设备类型、高下压力值、运营状态、时间筛选数据并导出数据报表,记录分析有三类数据呈现形式,即:汇聚分析、列表、图表。压力表状态查询供电状况查询启泵状况查询巡检状况查询总体趋势查询报表打印报表打印报表导出4.2.6移动应用客户端“智慧消防APP”可以让顾客实时监测单位火灾联网、给水联网数据,并查看历史报警数据。还可以实时理解单位固定消防设施运营状况,实现了报警整治痕迹化管理,并

22、以此数据为根据,使维保公司的维保更加真实,实现了手机端管理的新模式,掌握消防安全状况。通过“智慧消防APP”可以实时获取建筑消防用水的实时数据和历史数据,浮现欠压或水位局限性时自动报警,提示顾客。图36手机端报警图34手机端报警 图35手机端组态图36 报警功能设立4.2.7报警与处置手机端支持报警信息查看、实时信息查看、记录查询、二维码/蓝牙巡检签到功能,系统具有通过手机短信方式向指定人员(涉及巡检人员、消防负责人、网络管理员、监控室人员)发送系统有关信息的功能。有关人员可以及时掌握各监控点的报警信息与运营状况。 短信可以在后台或者手机端指定人员和优先级并可以根据设定条件发送,如设定的最高档

23、别为大泵启动同步各压力表均异常列为【最高档别】、多种压力表异常【一级】等,此外尚有【二级】【三级】一共四个级别。4.3智慧电梯物联网电梯正常运营管理面临如下四个问题:1、随着电梯老龄化日趋严重,导致运营隐患增长;2、乘梯人不理解电梯运营状况,缺少乘梯安全知识,遇到电梯事故容易慌张;3、物业单位面临监督维保效果,监管乘梯不文明行为等需求;4、监管部门监管人力有限,监管手段局限性。整体方案涵盖感知采集设备、电梯数据采集器、传播网络、电梯安全服务管理云平台四个部分。实现了全天候采集电梯运营基本数据和动态安全数据,对电梯故障进行第一时间监测和自动报警,并可对故障实现事故追踪和回放,提供统一的电梯监控云

24、平台,顾客可在任意时间、任意地点进行监控管理,为电梯安全监控提供了全新的信息化手段,提高了监管效率。4.3.1智慧救援系统可以自主发现电梯内的困人事件,第一时间自动报警,提高救援效率。同步通过电梯内的安抚视频及可视对讲有效平复乘梯人情绪,减少重大事故发生概率。4.3.2智能监督24小时监督电梯内乘梯人的行为,对遮挡门、电瓶车进电梯等不安全不文明行为进行视频劝阻。同步对维保过程进行有效监督,实现透明维保。4.3.3风险预警对电梯多维度的数据进行分析挖掘,可进行有效预警,标注辖区范畴内的高危电梯,极大减少电梯事故发生概率。4.4.4智能报表通过物联网、大数据、云计算技术,可以实时监测所辖范畴内的电

25、梯运营状况并生成可视化的智能报表,提高监管效率。4.4.5业主参与乘梯人可以通过扫描二维码进入云梯微信小程序,理解电梯的安全状况,同步对可对电梯进行进行打分和评价。将提高电梯安全变为群众参与,社会共治的民生工程。4.4.6移动维保助手拥有客观公正的评价系统,可为电梯进行健康分数的打分,协助物业发现状况不好的电梯以便及时进行维保维修;可自动发现电梯困人并运用可视/语音对讲跟被困人员进行沟通安抚;可自动辨认梯内不安全行为(如遮挡门、电瓶车入梯等行为),并通过自动劝阻的方式为电梯保驾护航;自动协助物业生成电梯运营报告提高管理和水平。用于维保人员的电梯平常管理,可以提高维保效率,加强维保管理能力,减少

26、维保管理风险;通过定位导航引导救援人员迅速前去现场,同步将救援途径反馈至物业及被困人,提高救援效率;通过维保定位、电子化保养记录、自定义保养单、自动维保逾期告知来解决电梯维保过程不易监管、无法及时知晓维保工人工作状态的问题,减少维保平常管理风险,提高维保效率。4.6.7监控中心web端WEB面向物业人员,与物业APP一同用于电梯安全管理,物业端拥有客观公正的评价系统,可为电梯进行健康分数的打分,协助物业发现状况不好的电梯以便及时进行维保维修。可自动发现电梯困人并运用可视/语音对讲跟被困人员进行沟通安抚。可自动辨认梯内不安全行为(如遮挡门、电瓶车入梯等行为),并通过自动劝阻的方式为电梯保驾护航,

27、可进行多梯实时视屏监控及回放。可查看电梯救援、维修具体工单,可定期生成具体智能报表。4.4能源数据监测能查看实例当天能耗、当月同期平均能耗,迅速对当天和当月的用能有个大体的理解。查看当天当月当年用能Top5,对目前实例最耗能的设备是哪些有具体的理解,并可以对这些设备进行进一步的分析,在最耗能的设备中寻找节能点。查看当天当月当年分项用能占比,对目前实例分项耗能占比有个清晰的理解。总用能图可以看到当天和昨天的用能趋势,迅速的给出两天的每个小时用能变化,还可以看到当期上期的总、最大、最小、平均。平台特点:1. 系统平台采用前后端分离的复合式构造,以元数据驱动的方式提供数据的抽取、转换和加载。适配多种

28、数据源及设备终端的通讯合同(modbus、opc、dlt-645、mbus等),同步支持整合接入第三方系统数据(如ERP、DCS、MIS等),消除数据互换中的性能瓶颈和安全隐患,同步提高系统的整体性能。2. 数据传播采用工业物联网通讯,单节点支持10万并发,可扩展。异步并发通讯保证数据传播对网络的负荷,使得数据传播稳定高效。3. 数据分析按15分钟、时、日、月、年、任意时间段内的分项数据进行记录,涉及数据的同比与环比,并且通过列表、趋势图、饼图、柱状图对数据进行展示,通过响应式的前端框架,按需刷新数据内容,响应时间不不小于两秒。4. 数据库采用读写分离,且每日备份,可恢复。支持集群分布式扩展。

29、读写速度1万/秒以上。有效存储时间不小于八年。5. 报表管理提供历史数据查询,查询成果可以通过报表的形式进行下载到本地。6. 故障与诊断,系统具网络通讯诊断功能,能在线诊断系统通讯状态,当网络通讯异常时,能迅速定位故障问题。7. 数据上报,与上层能耗监测平台对接,按照国家能源分项数据上传原则,完毕上传数据。8. 系统集成AI能源大脑,实现能源的对标,将来用能预测,并且通过聚类以及关系分析深度挖掘节能潜力。4.4.1能耗概览查看目前分项及其子分项用能曲线,可以分析得出目前分项的用能趋势,并且可以找出子分项内哪一种子分项的用能趋势与总用能趋势想贴切,可以针对目前子分项再进一步的理解,一层一层往下找

30、我们可以找到最影响总用能的点位,针对该点位寻找节能点。子分项用能趋势图中我们可以看出在周期内,每个时间点的子分项占比概览,结合运维,可以找出在目前分项下哪一种子分项在每个时间段最耗能,且最有节能潜力。子分项占比图中我们能发目前选定周期内每一种子分项用能占比。4.4.2能耗对比能耗对比分析中,可以查看当期用能曲线和上期用能曲线,管理人员可以看出当期对比上期在每个时间段的变化,运维人员可以根据运维操作和对比分析图找出节能点。当期总、最大、最小、平均和上期总、最大、最小、平均自动生成,能迅速得到当期和上期的用能差别。子分项对比图,可以查看得出当期每个子分项的柱状图,得到子分项差值可视化,以及得到当

31、期上期用能最大的子分项、最小的子分项以及变化最大的子分项和变化最小的子分项,结合运维得到产生差别性的因素,从而找到节能潜力。4.4.3设备状态通过该功能,可以查看实例下的所有设备以及设备下的所有点位,运维人员可以在设备故障时,远程查看设备点位的实时曲线,排查解决问题,解决了运维人员在排查设备问题时需要赶往设备现场的繁琐工作。4.4.4报表记录通过该功能可以迅速查询所有设备点位的年月日曲线,减少了以往的抄表、输入、生成图表等繁琐的工作,数据可以在几秒完毕数据可视化,取代了以往报表查看难,数据拉取慢的系统。4.4.5节能收益通过该功能可以查看节能改造后的收益,通过当天昨日收益曲线,管理者可以找出当

32、天收益变化的因素,以给工厂和建筑增收。当期收益的柱状图可以清晰的看出当期每日的收益差别,得出总结性的差别变化规律,找出产生收益变化最直接的因素,从而修改运维方略,得以增收。4.5周界管理系统建设周界防备是公共安全防备中最为基本的系统,是避免非法入侵和异常事件的第一道防线,也是非常重要的一道防线。视频周界防备是建立在老式周界防备概念基本上,通过应用智能视频分析技术,不仅具有入侵报警作用,并且还能通过前端的视频监控设备实时理解监控区域的状况,一旦发生入侵行为,第一时间发出警示,并及时告知安保人员进行解决。前端Smart IPC接入超脑NVR,由Smart IPC实现周界防备(越界侦测、区域入侵)报

33、警抓图,超脑NVR可以对前端推送的报警图片进行人体目的二次辨认,有效过滤绝大部分非人体触发的报警,提高周界防备报警精确率。4.5.1视频监控系统支持对目的点位进行724小时视频监控记录,顾客可以随时预览、回放摄像机画面,实现目的区域的全面监控。图 02 视频监控4.5.2越界侦测启动人体去误报后,当目的越过顾客设立的警戒面时,超脑NVR将对Smart IPC推送的报警图片结合越界规则进行目的二次辨认,如果由人体触发,系统自动产生报警。针对历史报警信息,系统支持通过点位、时间段等进行报警信息的查看,以及前后数秒录像的关联、回放。图 03 越界侦测4.5.3区域入侵启动人体去误报后,当目的在设定的

34、检测区域范畴内停留(涉及静止或移动)超过设定期间时,超脑NVR将对Smart IPC推送的报警图片结合区域入侵规则进行目的二次辨认,如果由人体触发,系统自动产生报警。针对历史报警信息,系统支持通过点位、时间段等进行报警信息的查看,以及前后数秒关联录像的回放。4.5.4报警联动系统支持通过报警弹窗、蜂鸣器报警、I/O输出等多种方式进行周界防备报警联动。1、报警弹窗:报警时,弹出报警画面。2、蜂鸣器报警:报警时,通过蜂鸣器产生声音报警。3、I/O输出:可通过智能设备的开关信号量联动现场设备报警,如现场声光报警等。4.6重点区域人员/物资定位在化工公司中,许多生产装置的物料介质是具有爆炸性、火灾性危

35、险的。化工厂人员定位系统可设定静态或动态电子围栏,对该区域进行权限管理,保证有权限人员才干进入有关区域;无权限人员进入,电子围栏会发出告警信息。围栏管理,限制进出,实现安全生产。设备的安全,也是化工生产安全的前提。针对生产设备的巡检规定,可以自定义规划巡检点和巡检路线,设立巡检人员及周期,制定巡检任务,全方位满足化工厂的定期巡检需求。定位系统还可结合视频跟踪技术,记录现场巡检的画面,进一步规范巡检过程。该方案具有:车间不拉网、部署成本低、事故不断电、灾备能力强、厂区全覆盖、安全无死角、险情求助快、管理效率高的特点。4.6.1实时定位可视化查看各类型人员(不同工种员工、访客等)及物品的位置分布,

36、便于工作调遣,提高生产效率;在发生危险时,可根据人员分布位置信息迅速救援。4.6.2历史轨迹可回放指定期间段的人员或物品运动轨迹,为事件解决提供决策根据。通过对作业人员行走路线的查询,可实现巡检监察、岗位监管,保障生产流程符合安全管理原则。4.6.3越界报警实时定位系统可对不同区域进行权限划分,当人员或物品进入自己权限范畴以外的区域时,系统进行报警;同步可触发监控设备,查看现场实时状况,便于精确解决。4.6.4静止报警当人员处在静止状态超过一定期间,系统将智能判断人员也许在区域内发生危险,此时将发出预警信息,对于人员昏迷等状况及时进行救援。4.6.5滞留报警当人员或物品在某个区域滞留时间过长时

37、系统可发出报警信息,避免外来车辆或访客长时间滞留在化工生产区域,保障区域或人员安全。4.6.6超/缺员报警管理后台可设立每个生产车间或区域的限制人数,实现超员报警和缺员报警功能。如果该区域授权的总人数已经满员或未达标,系统发出预警信息,提示管理人员及时予以干预。4.6.7一键呼救人员随身佩戴的定位胸卡具有紧急求助功能,当人员遭遇意外状况,可立即进行按键求救,后台可根据求救位置进行及时救援,减少事故损失与人员伤亡。4.6.8数据记录可实时记录厂区内的人员总数和车辆物品总数,以及电子围栏预警信息、热力图等,对重要数据形成记录图表,提高对整个厂区的把控能力和信息化限度。4.7三维模型数字融合结合“

38、BIM、GSD、IoT”的CIM技术,打造智慧园区数字底板,使得园区看得见、可计算、可感知,全面助力园区重点建筑运维管理。BIM:对单体建筑、道路、环境进行高精度建模,直观展示模型,同步将规建管三阶段信息赋予模型。GSD:赋予园区以空间地理信息,使得万千单体建筑在地理空间中互相关联,将单体升华为群体,形成园区静态数字模型。AI:以人工智能算法使得建筑信息数据、地理空间数据、物联网探测数据、互联网数据、记录数据等互相关联,得出更故意义的数据分析成果。IOT:物联网技术使得CIM平台具有感知能力,实时感受园区变化,以CIM平台为载体与园区同步生长,打造园区动态数字模型。4.7.1设施实时化管理对园

39、区总体建成环境和前端后台等设施设备实时运营状态进行统一监测和管理。人脸辨认门禁系统;智能照明系统;会议室管理后台;安防监控;能源管理;IBMS;停车场管理系统;电梯监控;消防联动。4.7.2安防报警信息联动可结合机器视觉算法,对非法闯入、可疑分子、危险行为等实现报警,在三维空间定位报警位置,自动关联视频画面,为应急响应提供支持。还可记录园区历史报警记录,辅助改善园区安全环境。4.7.3数据融合能耗数据融合:园区内各建筑的能耗数据以表、图、三维体等方式展示在园区虚拟场景中,将数据与模型融合,能耗分项分类管理,以便管理者掌握园区能耗信息。安防数据融合:数字底板可承载园区安防数据,实现摄像机空间位置与其监控画面的相应,虚拟场景与真实视频画面的交互转换,还可通过视频对人脸、行为、体貌等特性进行报警,在空间定位,对其她安防报警信息也可迅速响应。4.7.4资产与招商管理通过建筑BIM模型切层展示功能,实现对园区内每一栋建筑的各层、各个房间的浏览,获取资产使用现状,辅助管理者制定招商管理筹划。对于资产出租、发售信息可通过外部数据同步、手动更新等方式实现建筑模型信息的更新,对于入驻园区的公司可实现空间定位及公司信息展示,对园区招商进度及各阶段数据可进行分析展示。
