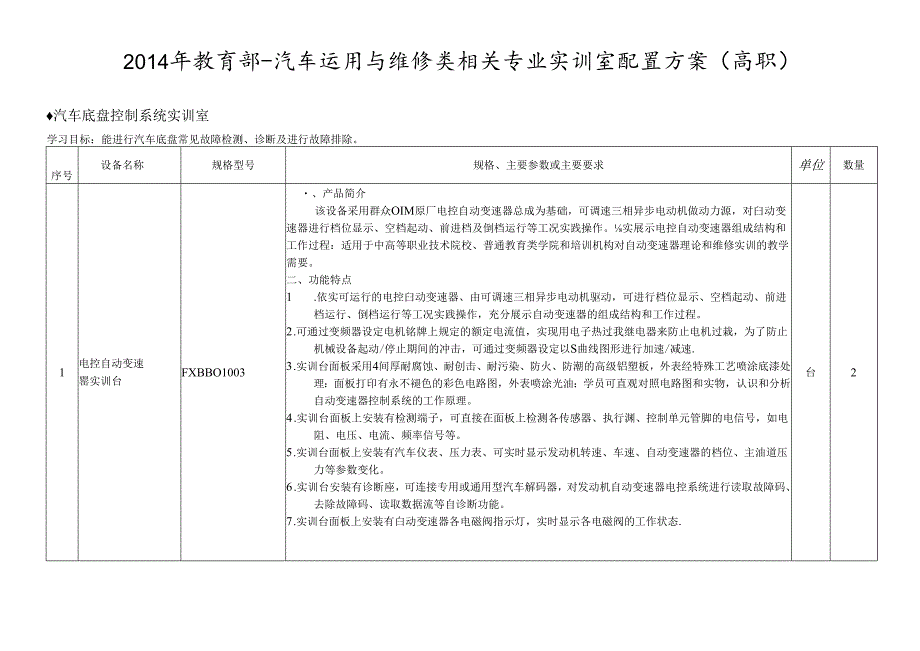

1、2014年教育部-汽车运用与维修类相关专业实训室配置方案（高职）汽车底盘控制系统实训室学习目标：能进行汽车底盘常见故障检测、诊断及进行故障排除。序号设备名称规格型号规格、主要参数或主要要求单位数量1电控自动变速罂实训台FXBBO1003、产品简介该设备采用群众OIM原厂电控自动变速器总成为基础，可调速三相异步电动机做动力源，对臼动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。实展示电控自动变速器组成结构和工作过程：适用于中高等职业技术院校、普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。二、功能特点1 .依实可运行的电控臼动变速器、由可调速三相异步电动机驱动，可进
2、行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。2 .可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过我继电器来防止电机过栽，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速.3 .实训台面板采用4间厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理：面板打印有永不褪色的彩色电路图，外表喷涂光油：学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。4 .实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行渊、控制单元管脚的电信号，如电阻、电压、电流、频率
3、信号等。5 .实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。6 .实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、去除故障码、读取数据流等自诊断功能。7 .实训台面板上安装有白动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态.台28 .实训台配备仃电机防护草、输出轴防护罩等平安保护装置9 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，带自锁脚轮装置，移动灵活，平安可靠、巩固耐用。10 .配备智能化故障设置和考核系统：采用数字化集成电路板，最新MeU技术与配套的故障设置控制技术,拥有专利技
4、术，系统稳定、不易感染病毒；不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题（教师出题方式：通过人机交互式界面中的主功能菜单项选择择“设定故障点和故障类型“，输入密码进入出题设置故障界面，从故解名称列表中选择所设故障，可任意选择“开路故障”，短路故障”，”接触不良-三种故障类型：学生答题方式：进入主功能菜单项选择“学生.杳找故障技能考核”,学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行答复,如果答题正确系统响应“正确!故障排除”;如果答题错误,系统提示“不正确！造再检杳”，对每道题的允许答题次数可由老师设在1、10次范圉内
5、带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸S.225X0,225点）的液晶显示屏，中文菜单式操作界面,人机对话友好：只需4个操作按键，操作简单快槌：可自由设定任.菽一处电路的线路断路、对地短路、接触不良等故障现软：能筋设置与控制模块脚有关的各种常见故障：可根据设备使用要求调整故障设厘点的数量和类型；安装有RJ45网络接口,备仃RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故附设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能。三、技术参数1 .外形尺寸：1600X1000X180Omm（长X蜜X高）2
6、 .动力电源：AC380V10%（三相四线）50Hz3 .输入电源:C220V10%50HZ4 .工作电源：DC12V5 .三相异步电动机：型号：YT112M-2.6.7.四、电压：AC380V/660V电流:8.2A4.7A功率：4KW转速：2880rmin变频器：型号：Q1.E1.oO-Oo4G/5R5P7功率：4KW5.5KW输入：AC3PH380V15%输出：9A13AAC3PH0380V0400Hz工作湿度：TOC+50C根本配置（年台）序号名称规格型号单位数量1检测控制面板装有各种检测端子以及彩色电路图套I2组合仪表套I3发动机自动变速器捽制电脑(ECU)台14诊断座OBDII个1
7、5点火开关个I6自动变速渊总成群众O1.M套17压力表0-25kgcmi1.个I8节气门总成套19曲轴传感器及信号盘套110变速器档杆总成套111变速涔油散热装置套112三相异步电动机YTU2M-2台I13变频器CHE100-004G/5R5P-4台114智能化故障设置和考核系统FXB-688套115移动台架（带自锁脚轮装置）160010001.800E（长X宽X高）口12电控无级变速罂实训台FXB-Bo200I一、产品简介该设备采用本田飞度CVT电控无级变速器总成为基础，可调速三相异步电动机做动力源，对无级变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示无级变速器组成结
8、构和工作过程：适用于中高等职业技术院校、普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。二、功能特点1 .真实可运行的电控无级变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示电控无级变速器的组成结构和工作过程。2 .可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载维电器来防止电机过载,为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速3 .实训台面板采用4的厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，外表喷涂光油：学
9、员可直观对照电路图和实物，认识和分析电控无级变速涔控制系统的工作原理。4 .实训台面板上安装仃检测端了，可直接在面板上检测各传感器、执行潜、控制单元管脚的电信号，如电阻、电压、电流、频率信号等.5 .实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化.6 .实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控无级变速器电控系台2统进行读取故障码、去除故障码、读取数据流等自诊断功能。7 .实训台面板上安装有电控无级变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。8 .实训台配备有电源总开关、电机防护罩、输出轴防护罩等平安保护装置9 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，
10、带自锁脚轮装置，移动灵活，平安可靠、巩固耐用。10 .配备智能化故障设理和考核系统：采用数字化集成电路板，最新Mai技术与配套的故障设巴控制技术，拥有专利技术，系统稳定、不易感染的毒：不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题（教师出题方式：通过人机交互式界面中的主功能菜单项选择择“设定故障点和故障类型，输入密码进入出题设巴故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”,短路故障”，”接触不良三种故障类型：学生答题方式：进入主功能菜单项选择“学生查找故障技能考核，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和
11、类型进行答史，如果答题正确系统响应“正确！故障排除；如果答题错误，系统提示“不正确！请再检查，对每道题的允许答题次数可由老牌设在I1.o次范用内）：带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸（0.225X0.225点）的液晶显示屏，中文菜单式操作界面,人机对话友好；只需4个操作按梃，操作简雌快捷：可自由设定任意处电路的线路断路、对地短路、接触不良等故障现象：能够设置与控制模块脚有关的各种常见故障：可根据设备使用要求调整故障设置点的数量和类型：安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成个网络,通过主控计算机控制每台设备的故障
12、设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能.三、技术参数1 .外形尺寸：1600X1000X180Omm（长X宽X高）2 .动力电源：AC380V10%（三相四线）50Hz3 .输入电源；AC220Y10%50Hz4.5.6.7.四、工作K三相另型W电电谛功4转训变频2型毛功用输K输Ji工作灌根本P!源;DC12V1步电动机：HYT112M-2i：AC380V/660V（：8.2A4.7A:4KWg：2880rnin:f:CHE100-004G5R5P-4:4KW5.5KW：AC3PH380V15%h9A13AAC3PH0380V0400Hz1度：-40C+50C上餐（每台）
13、号名称规格里号单位数量1检测控制面板装有各种检测端子以及彩色电路图套12组合仪表套13发动机无级变速器控制电脑(ECU)14诊断座OBDII个15点火开关个16电控无级变速器总成本田飞度CVT套17节气门总成套18曲轴传感器及信号盘套19变速涔档杆总成套110变速器油散热装理套I11三相异步电动机YTH2M-2台112变频器CHE10O-004G/5R5P-4台I13智能化故障设置和考核系统FXB-688套114移动台架（带白锁脚轮装置）160010001800Un（长X宽X高）台I3乎动变速器解剖运行实训台FXB-B04001、功能特点1 .采用群众捷达前驱手动变速器进行剂面处理，各部件齐
14、全，剂面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。2 .对变速器各机械剖面采用不同颜色的油漆进行喷涂。3 .由二相齿轮减速感应电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程.4 .移动台架采用了高强度的钢结构焊接，外表经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。二、技术参数1 .外形尺寸：800X6OX80（m（长X宽Xj）2 .动力电源：AC380V10%（三相四线）50Hz3 .三相齿轮减速感应电机： 型号：5IK120GN-C 额定电压：C220V380VSOHz 额定功率：120W 额定转速：50HZ90/I1
15、OOrpm60Hz901500rpn 减速比：304.工作温度：70C+50C台2*、根本配置（每台）序号名称规格型号单位数量1手动变速器总成群众捷达前驱，附件齐全套12变速器档杆总成套13三相齿轮减速感应电机5IK120GN-C,减速比:30套14三相漏电保护开关DZ471.E-32套15移动台架（带臼锁脚轮装置）800X600470三（长X宽X高）个14汽车传动系统实训台FXB-B13002一、产品简介该设备采用群众捷达传动系统实物进行剖面处理，全面展示传动系统的组成结构。适合于汽车传动系统理论教学和拆装实训的教学需要。二、功能特点1 .采用真实的传动系统实物进行剖面处理，充分展示传动系
16、统的组成结构。2 .由三相齿轮减速感应电机带动变速器输入轴做低速运转，也实演示从变速器的输入轴到骚动轮的动力传递过程。3 .实训台驱动局部加装平安防护罩.4 .实训台提供r学员拆装传动系统的工作平台。三、技术参数1 .外形尺寸：1600XHOoXI20Omm（长X宽X高）2 .动力电源:AC380V10%（三相四线）50Hz3 .三相齿轮减速感应电机： 型号：51K12（XJN-C 额定电压:AC220V/380V50HZ 额定功率：120K 额定转速：50Hz90/I1.OOrpm60HzW1500rpn台1减速比：304.工作温度：-4（C+50*C四、根本配置（每台）序号名称规格型号单位
17、数量1手动变速器总成群众捷达前驱台12离合器个13主减速器套14差速器套15半轴套16三相齿轮减速感应电机5IK12OGN-C台17驱动机构（带平安防护跟）套18三相漏电保护开关DZ471.E-32个19移动台架（带自锁脚轮装置）1600800900mm（长X宽X高）台1一、产品简介汽车ABS/EBD制动系统实训台FXBB16002该设备采用群众帕萨特汽车BSEBD制动系统为基础，配有ABS/EBD系统工作原理图,真实展示索急制动时ABS/EBD系统工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构汽车底盘构造与维修实训的教学需要.完全满足对BSEBD制动系统的结构组成、动作演示等教
18、学功能.二、功能特点1 .真实的汽车八BS/EBD制动系统实物为基研；，完整展示BSEBD制动系统的组成结构。2 .由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时，ABS/EBD系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚.真实演示汽车ABS/EBD系统的工作过程。3 .实训台面板采用4画厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板.外表经特殊工艺喷涂底漆处理：面板打印有永不褪色的彩色电路图与液压管路图，外表喷涂光油；学员可直观对照电路图和AB5/EBD制动系统实物，认识和分析控制系统的工作原理。4 .实训台面板上安装有检测端子，可直接在面板上检测各传感
19、器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等.5 .实训台安装有6个压力表，可实时显示制动总泵和四个制动分泵的液压变化。6 .实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、去除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。7 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，带自锁脚轮装理.移动灵活，平安可靠、巩固耐用。8 .配备智能化故障设置和考核系统：采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术,拥有专利技术，系统稳定、不易感染病毒：不需要电脑就可独立进行考试考核，老师与学生
20、界面分开，老师通过密码进入教师界面出题，学生在普通界面答题(教师出题方式：通过人机交互式界面中的主功能菜单.项选择择“设定故障点和故障类型,输入密码进入出题设置故障界面，从故障名称列表中选择所设故障,可任意选择“开路故障”，短路故障”，”接触不良三种故障类型：学生答题方式：进入主功能菜单项选择“学生杳找故障技能考核,学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行答虹，如果答题正确系统响应“正确！故障排除：如果答题错误,系统提示“不正确！清再检查，对每道题的允许答题次数可由老师设在1、10次范围内)：带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸(0
21、225X0.225点)的液晶显示屏，中文菜单式操作界面,人机对话友好：只需4个操作按犍，操作简单快槌：可白由设定任意一处电路的线路断路、时地短路、接触不良等故障现您：能帽设置与控制模块脚有关的各种常见故障；可根据设备使用要求调整故障设置.点的数量和类型：安装“RJ45网络接口,备有RS-232用行口，可用网线与其它i殳备的故障设身装置组成个网络，通过主控计算机控制每台设备的故障设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能。三、技术参数1 .外形尺寸：1600X100OX180Omm（长。宽X高）2 .驱动电源：AC380V10%（三相四线）50Hz3 .外接电源：AC220V
22、10%50HZ4 .工作电压：DC12V5 .工作温度：TOC+50P6 .主油道压力表：0250kgpsi7 .制动分泵压力表：0100kgpsi8 .变频错：型号：CHE100-004G/5R5P-4功率：4KW/5.5KW输入：AC3PH380V+15%5060Hz输出：913AAC3PH0-380V0-400Hz9 .三相异步电动机： 型号：YT1001.2-4 电压：AC220V380V50Hz 电流：11.8A6.8 功率：3KW 转速：1420rmin10 .真空泵: 型号：RD-2 电压：AC220V50HZ 功率：370W 抽气速率：481.min 极限压力:6.710-2
23、Pa 转速：1400rmin 进气口径：08 用油量：I1.四、噪声：68根本配田.（每台）序号名称规格里号单位数量1检测控制面板装有各种检测端子以及彩色电路图和液压管路图套12ABS/EB1）控制单元总成群众帕萨特套13诊断座OBDII个14点火开关个15制动总泵套16制动分泵个47刹车碟个18刹车皮个49外球笼个410半轴杆条411左右/前车速传感谓套112左右/后车速传感器套113驱动链条条214真空大力鼓套115制动踏板套116主油道压力表0250kgpsi个217制动分泵压力表0-1.00kgpsi个418变频器CHEIO0-0O4G/5R5P-4台219二相异步电动机YT1001.
24、2-4台23诊断座OBDII个I4点火开关个15前桥悬挂机构套I6方向盘、转向柱、电动助力方向机、转向拉杆套17车轮个28车速信号模拟装置套19转速信号模拟装置套110扭矩传感器套111扭矩传感器信号电压数显表套112智能化故障设置和考核系统套113移动台架（带自锁脚轮装置）17001200X1800Mn（长X宽X）台110自动空气悬挂系统实训台FXB-B22001、产品简介该设备采用凌志1.S400汽车空气悬架系统为基础，充分展示汽车空气悬架的组成结构和工作过程.适用于中高等职业技术院校、普通教育类学院和培训机构对空气悬架的理论和维修实训的教学需要。二、功能特点1 .真实可运行的汽车空气悬架
25、系统，充分展示汽车空气悬架系统的组成结构.2 .操纵高度控制开关或调节任菽悬架高度，空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器馍度控制器等执行元件工作，完成对空气悬架高度和减震器硬度的调节，真实演示汽军空气悬架系统的工作过程。3 .实训台面板采用由n厚耐腐蚀,耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理：面板打印有永不褪色的彩色电路图，外表喷涂光油：学台1员可直观对照电路图和实物，认识和分析汽车空气悬架系统的工作原理。4 .实训台面板上安装有检测端子，可直接在面板上检测空气悬架系统各电路元件的电信号，如电阻、电压、电流、频率信号等。5 .实训台面板上安装有故障指
26、示灯和诊断座，可通过短接线闪燥故障码来实现系统的自诊断功能。6 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，带自锁脚轮装置，移动灵活，平安可靠、巩固耐用。7 .配备智能化故障设置和考核系统：采用数字化集成电路板，好新MCU技术与配套的故障设置控制技术，拥有专利技术，系统稳定、不易感染病毒：不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题（教师出题方式：通过人机交互式界面中的主功能菜雎项选择择“设定故障点和故障类型-，输入密码进入出题设电故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”，短路故障”，”接触不良”三种故障类型；
27、学生答题方式：进入主功能菜单项选择“学生查找故障技能考核，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行答史，如果答题正确系统响应“正确！故障排除；如果答题错误，系统提示“不正确！请再检查，对每道题的允许答题次数可由老牌设在广10次范用内）：带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸（0.225X0.225点）的液晶显示屏，中文菜单式操作界面,人机对话友好；只需4个操作按梃，操作简雌快捷：可自由设定任意处电路的线路断路、对地短路、接触不良等故障现象：能够设置与控制模块脚有关的各种常见故障：可根据设备使用要求调整故障设置点的数量和类型：安装有RJ
28、45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成个网络,通过主控计算机控制每台设备的故障设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能.三、技术参数1 .外形尺寸：1600X1000X180Om1.n（长X宽X高）2 .外接电源：AC220V10%501.1.z3.4.四、工作电压：DC12V工作温度：-4(C+5O*C根本配置(每台)序号名称规格型号单位数量1检测控制面板装有各种检测湍子以及彩色电路图套I2空气悬架控制电脑(ECU)套13诊断座个14压缩机台151号高度电破阀个162号高度电破阀个I7高度控制继电器个18高度控制开关个I9左右前悬挂控制
29、执行器套110左右前控制传盛器套I11左右后悬挂控制执行器套112左右后控制传感器套113数字频率表个114件种模拟开关信号装置套115千斤顶2T台416高度测员用钢直尺把417智能化故障设置和考核系统FXB-688套I移动台架（带自锁脚轮1700X900X110Omm（长X蜜X,装置,）i）u11四轮转向系统实训台FXB-B19001、产品简介该设备采用马自达汽车四轮转向系统为基础，全面展示J汽车四轮转向系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构的汽车四轮转向系统理论与维修实训教学需要，完全满足对汽车四轮转向系统结构展示、工作模拟、拆装实训等教学功能。二、功
30、能特点1 .比实可运行的汽车四轮转向系统，充分展示汽车四轮转向系统的组成结构。2 .由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟按钮，真实演示低速时前后轮逆相转向、高速时前后轮同相转向的四轮转向工作过程。3 .实训台面板采用由M厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色原理图，外表喷涂光油：学员可直观对照原理图和实物，认识和分析汽车四轮转向系统的工作原理。4 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，带自锁脚轮装置，移动灵活.平安可靠、巩固耐用。三、技术参数1 .外形尺寸：2000X1500X180OmIn（
31、长X宽X高）2 .动力电源:AC380Y10%（三相四线）50Hz3 .外接电源：AC220V10%50Hz4 .工作电压：DC12V5 .工作温度：-10r-+50*C6 .三相异步电动机： 型号：YT1001.1.-4 电压：AC220V380V50Hz 电流：8.7A5.OA 功率：2.2KW 转速：1420rmin台1四、根本配置（每台）序号名称规格型号单位数量1检测控制面板装有各种检测端子以及彩也原理图套12车速信号模拟装置套I3前桥悬挂机构套14后桥悬挂机构套I5方向盘、转向柱、万向节、方向机、转向拉杆套16助力泵个17四轮转向机构套18车轮个49三相异步电动机YT1001.1-4
32、台I10三相漏电保护开关DZ471.E-32个111移动台架（带自锁脚轮装置）1700X900X1100Mn（长X宽X高）台112变速器液压检测仪表MD3036技术参数:1 .配有2个测量表： 3-1/2英寸直径表盘，测试范围O-70OKpa（O-1.OOPsi） 31/2英寸直径表盘，测试范的0-28KfcmY04。OPSi）2 .公制英制双刻度表盘3 .配有所有车辆管接头4 .160Cm超长高压测试软管套213汽油版汽车故障电脑诊断仪金第KT600、产品简介该设备是集多种功能于一体的新型诊断设备，包含了大多数原厂通信协议及控制器局域网（CAN）的通信协议，可扩充性强。配备超大容量的CF卡，
33、可随意扩充升级程序，实时保存诊断结果。带仃精密的微型打印机,可实时打印诊断报告。彩色大屏幕，触摸解操作，非常直观明J。实时检测点火系统，传感器、执行器等波形，Canbus信号精确扫描，为准确判断汽车故障提供有力的支持。二、功能特点1 .根本功能：D汽车故障诊断：2）五通道汽车专用示波器：3）数据流波形显示/存储：4）电脑联机功能：5打印功能：6）维修档案管理（联机）：7）汽车英汉词典（联机）：8）多种方式升级2 .系统运行速度更快：装备领先的32位嵌入式芯片，选用海量内存，让您感受提速带来的畅快。3 .系统稳定性更高：运用先进开发手段，使系统应用程序快速、稔定。在拥有大量的车型资料的同时，产品
34、的稳定性大幅度提我。4 .系统独立性更强：各车型测试应用程序存储于存储卡上，相互独立，完全叫以实现分车型升级。5 .强大的数据流处理功能：集国内独有的行车记录仪功能和数据流多种分析方案十身。可选择多条用户关心的数据流进行实时的运行记录，记录时间长短因车型而异，最长可达100o多分钟以上，记录卜.来的动态数据可任意时间地进行回放分析和清专家进行远程协助分析，是软件故障的第一克星数据流捕捉/比照/波形显示等功能,是收集资料和分析疑难杂症的好帮手！6 .波形显示符合国际潮流：有纵列、三维、阵列、单缸等多种次级显示方式，并显示点火击穿电压、闭合角、燃烧时间、转速等。三、技术参数1.主机 供电电压:DC
35、12V 温度操作：-30t60C 相对湿度：90% PS/2接口：内置RS232,可外挂钥匙诊断盒，万用表盒 RJ45网络接口：IOMZx2CF卡接口：供插拔CF卡2 .分析仪技术性能 示波错通道数：五通道 采样速度：最大20MHZ 采样精度：双8位 电压量程：20mY-20V/格 扫描时间：1.25us格-2$/格3 .硬件配置 CPU：32位嵌入式芯片 主频：80MHz 外存：CF卡，可任意扩充 显示落：6.1640X1801.CD触摸真彩屏 打印机：热敏式微型打印机 电池：内置可充电锂电池四、根本配置主体局部包括：主机、诊断盒、示波盒和打印机。附件局部包括：测试延长线、电源延长线、汽车鳄
36、鱼夹、点烟器接头、14V电源、CF卡、CF卡读卡器以及各种测试接头等。14诊断用工具（208接线盒）金德208功能特点： 适用于汽车电路维修，汽车电子零件电气参数测量： 208接线盒既是汽车维修专用接线的总成，不仅很好地满足汽车电路维修，汽车电了零件电气参数测量的需求，在汽车维修教学中，同样可以方便教前采集信号,更可防止由于连接不良导致的信号测量错误而影响教学效果： 208接线盒有79种型号共计100个探针、接头以及接线，宽窄厚薄不一的片状、圆形接头或探针以及凸凹配对的连接器，可以满足各型汽车接插头引线的需求，而且可以很好的配合万用表以及示波密等测盘工具使用： 使用208接线盒，可以节省人力和
37、时间，防止汽车电气线路的损坏或者将损害减到最小。套215汽车专用万用表DY2201D技术参数：1.可用感应钳夹可测量18汽缸的汽乍发动机转速只22 .直流电压：2/20/200/1OOOV(0.8%+3)3 .交流电压：220200700V(1.0%+10)4 .直流电流：2001120A(1.0%+2)5 .交流电流：2001120A(1.5%+3)6 .电阻：202002k20k200k2M20M(1.0+1.)7 .湿度：70C100oC(1.0V3)8 .点火频率测量：0.IHz-100kHz+(2.0%+2)9 .脉冲宽度(点火时间)：0.1-999.9ms+(3.0+5)10 .占空比测量:0.1.%99.9%(1.5%+2)11 .分电器触点的闭合角：3/4/5/6/8CY1.(1.5%5)12 .转is3/4/5/6/8CY1.(1.5%+5)13 .二极管测量14 .三极管测量15 .通断蜂鸣16 .数据保持17 .自动关机18 .电源：9Y电池(6F22)19 .1.CD最大显示:199920 .输入端自动阻塞系统
