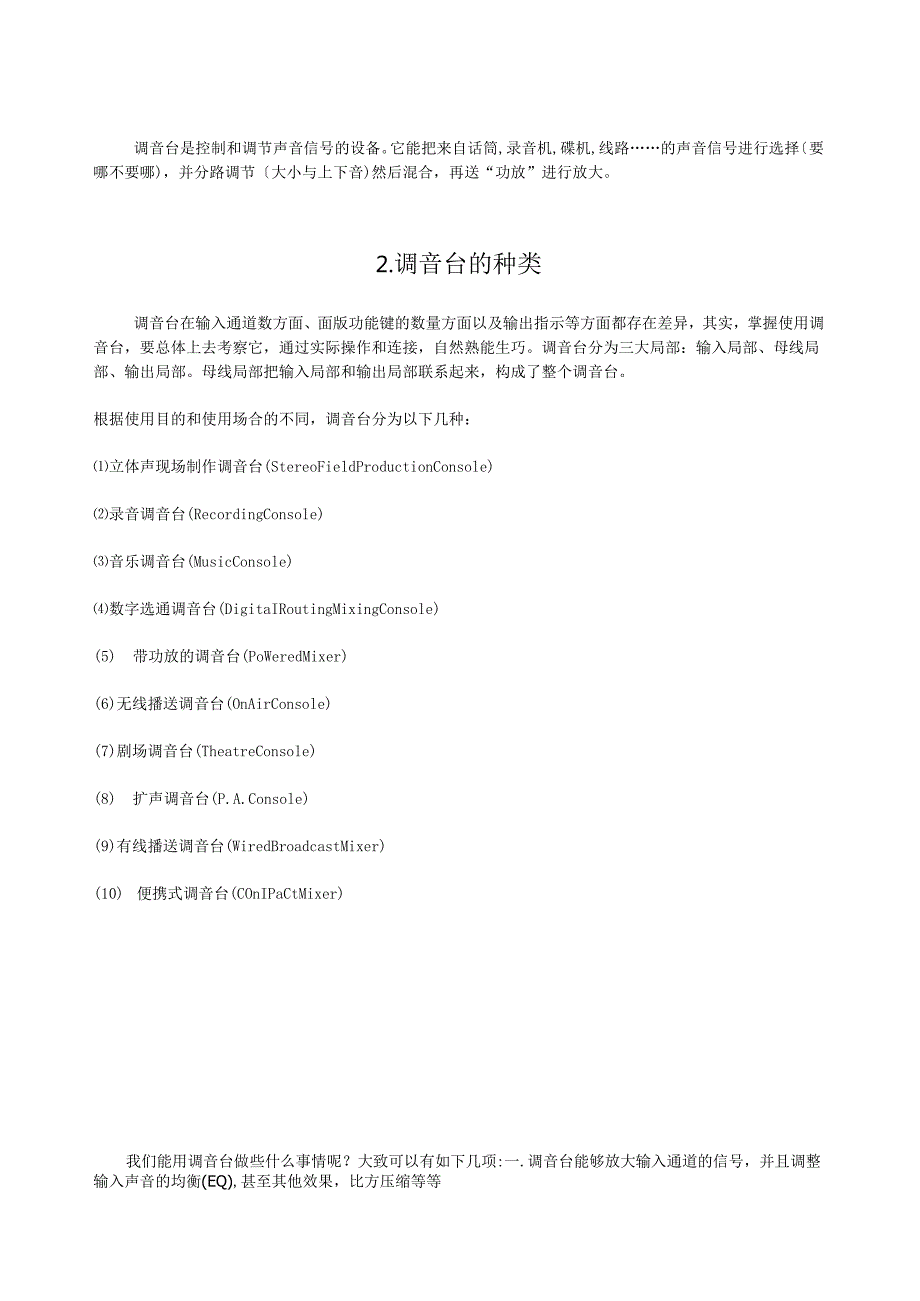

1、调音台是控制和调节声音信号的设备。它能把来自话筒,录音机,碟机,线路的声音信号进行选择要哪不要哪)，并分路调节大小与上下音)然后混合，再送“功放”进行放大。2.调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大局部：输入局部、母线局部、输出局部。母线局部把输入局部和输出局部联系起来，构成了整个调音台。根据使用目的和使用场合的不同，调音台分为以下几种：立体声现场制作调音台(StereoFieldProductionConsole)录音调音台(RecordingConsole

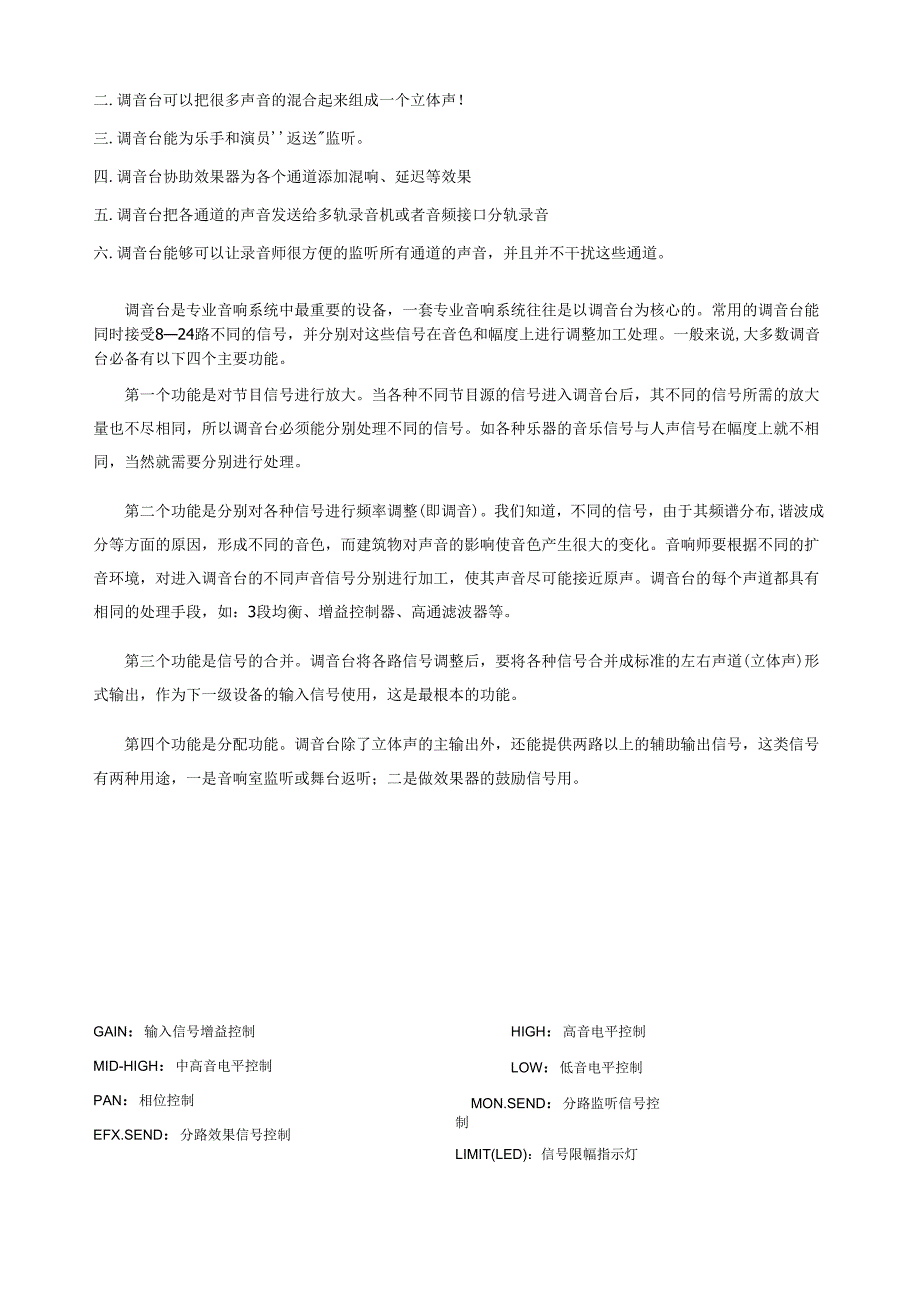

2、)音乐调音台(MusicConsole)数字选通调音台(DigitaIRoutingMixingConsole)(5) 带功放的调音台(PoWeredMixer)(6)无线播送调音台(OnAirConsole)(7)剧场调音台(TheatreConsole)(8) 扩声调音台(P.A.Console)(9)有线播送调音台(WiredBroadcastMixer)(10) 便携式调音台(COnIPaCtMixer)我们能用调音台做些什么事情呢？大致可以有如下几项:一.调音台能够放大输入通道的信号，并且调整输入声音的均衡(EQ),甚至其他效果，比方压缩等等二.调音台可以把很多声音的混合起来组成一个
3、立体声！三.调音台能为乐手和演员返送监听。四.调音台协助效果器为各个通道添加混响、延迟等效果五.调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六.调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。常用的调音台能同时接受824路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。一般来说,大多数调音台必备有以下四个主要功能。第一个功能是对节目信号进行放大。当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号
4、与人声信号在幅度上就不相同，当然就需要分别进行处理。第二个功能是分别对各种信号进行频率调整(即调音)。我们知道，不同的信号，由于其频谱分布,谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。第三个功能是信号的合并。调音台将各路信号调整后，要将各种信号合并成标准的左右声道(立体声)形式输出，作为下一级设备的输入信号使用，这是最根本的功能。第四个功能是分配功能。调音台除了立体声的主输出外，还能提供两路
5、以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的鼓励信号用。GAIN：输入信号增益控制MID-HIGH：中高音电平控制PAN：相位控制EFX.SEND：分路效果信号控制HIGH：高音电平控制LOW：低音电平控制MON.SEND：分路监听信号控制LIMIT(LED)：信号限幅指示灯LEFT.：左路信号电平控制RIGHT：右路信号电平控制MONITOR：监听系统MON.OUT：监听输出MASTER：总路电平控制EFX.MASTER：效果输出电平控制EFX.PAN：效果相位控制EFX.RET：效果返回电平控制EFX.MON：效果送监听系统电平控制DISPLAY：电平指
6、示器ECHO：混响HIGHIIN：高阻输入LOWIIN：低阻输入OUT/IN：输出/输入转换插孔AUX.IN：辅助输入MASTEROUT：总路输出EFX.OUT：效果输出EFX.RETURN：效果返回输入LAMP：专用照明灯电源Pe)WER:总电源开关BALANCEOUTPUT：平衡输出FUSE：保险丝PEL：预监听(试听)按键EFF：效果电平控制MAIN：主要的LEVEL：声道平衡控制HEADPHONE：耳机插孔PHANTOMPOWER：幻像电源开关SIGNALPROCESSOR：信号处理器EQUALIZER：均衡器SUM:总输出编组开关LOWCUT：低频切除开关HIGHCUT：高频切除开关
7、PHONOINPUT：唱机输入STEREOOUT：立体声输出ACTIVITY：动态指示器CUE：选听开关MONOOUT：单声道输出PROGRAMBALANCE：主输出声像控制MONITORBALANCE：监听输出声像控制EQIN(OUT)：均衡器接入/退出按键FTSW：脚踏开关REV.CONTOUR：混响轮廓调节PAD：定值衰减，衰减器先认识一下。I2rll总-J、np30.3ClLk-c.I-彳,冷、aii.tl-1:.,-.FJ41199.5Vrrrw口】xv-;r-二ITSX,iisftUma(ILII.9nfLriHfa*jlAxlJ一r;H1-rIF*2医*Jl,i-xk*,巴，作l
8、r*IAi一d;.KA上面是调音台的面板。看上去很复杂？其实它可以主要分成两个局部：输入通道局部和主控局部。细分的话包括输入局部：单声道输入、立体声输入、效果返回输入、磁带返回和TALKBACK对讲）。输出局部：立体声主输出通常的MIX）、编组输出、辅助输出、矩阵输出、控制室监听、磁带输出。从它的型号GA32/12,我们可以知道它有32路输入通道128路单声道输入和2对立体声输入），12条母线输出通道（或叫总线）。输入通道大家都知道，但什么叫母线呢？母线的英文是BUS,对于调音台，是指音频信号混音的线路。母线分为立体声母线也称为MIX或者STk辅助母线AUX）和编组母线（GROUP）o当然还有
9、监听母线，后面会详细介绍。GA32/12有1对立体声母线，10条编组和辅助母线。这个YAMAHA的GA32/12,其实比一般的调音台还要复杂一些。一般调音台，我们会说它有几个输入通道，有几个编组，有几个辅助。但是这款调音台,它有一个很特殊的技术，YAMAHA自称为GA（GroUP/Aux）Diversityfunction编组/辅助变化功能请看下列图主控A局部）。它有4个开关，当他们抬起时处于VARlABLE变化状态，调音台Ml到M4母线就是辅助母线。当它们被按下去的时候，处于FIX固定状态，调音台MI到M4就变成编组母线。为什么这样设计？设计者想让这款调音台能同时胜任多种用途。当这个调音台被
10、用作扩声的主控调音台时，需要有编组母线。而作为舞台监听调音台时那么需要更多的辅助母线。这是后话，我们课下讨论。为了说明编组的作用，我们现在把这些按钮按下去，这样就得到了4条编组母线。6.调音台主控局部和输入通道介绍这是主控局部，可分解成A到J10个小的局部A.GADiversity这款调音台最特殊的局部B.辅助返回C.磁带返回D.矩阵输出E.表头控制F.TALKBACK对讲控制G.编组和辅助输出控制H.立体声输出（主输出）1 .控制室监听J.表头这些都与输入通道密切联系。我们需要从输入通道开始，详细了解他们的用途。一、输入通道单声道和立体声）输入通道局部有32路之多！但他们每个输入通道都是一样
11、的！掌握一个就可以了！单声道和立体声输入通道几乎是一样的，我们只看单声道了。1) PAD衰减开关，提供26dB的音频信号衰减。2)输入增益控制旋钮，俗称口子。我们必须正确设置输入增益，才能获得饱满而不失真的音频信号。按下PFL开关，就可以在表桥上显示衰减前电平。小调音台没有PFL,我们只好把这个通道的衰减器推到OdB,然后逐渐增加口子，直到适宜的电平。3）倒相开关。当两只话筒拾取同一个音源，如果他们相位相反，那么声音不增反弱。我们就用这个开关纠正。4）高通滤波器。就是低频切除，这个开关可以对80HZ以下的信号衰减15dB。5）峰值指示灯。当输入信号过强时将警告我们，如果它像眼睛一样瞪着你发光，
12、那么输入信号可能已经严重失真！偶尔闪亮几下那么问题不大。6）参量均衡控制，分为高频、中高频、中低频、低频四局部。中高频段和中低频段可以选择频率。更高级的调音台上还可以选择Q值！7）均衡开关。翻开或关闭参量均衡，帮助我们比照调整前后的差异。8）输入通道发送到M1-M4辅助母线的旋钮。刚刚说过，YAMAHA的GADiversity技术。这四个旋钮在GADiversityfunction处于VARIABLE时起作用！由于我已经把GADiversityfunction设定为FIX模式，Ml-M4变成了编组母线，所以它们现在不起作用了。9）Ml到M4每条母线的开关。由于我已经把Ml-M4变成了编组母线，
13、现在他们已经是输入通道信号到编组母线的开关。只要按下它就可以把该输入通道的信号发送给相应的编组母线。当GADiversityfunction处于VARIABLE状态时，它是作为辅助母线的发送开关。10）输入通道发送到M5-M10辅助母线的发送旋钮。11）PREM5-M10辅助母线的衰减前开关，可以控制输入通道的信号是在推子前或者推子后发送到辅助母线。一般我们如果是给舞台或者录音室里的歌星们返送，我们要用衰减前的信号，这样当我们根据音乐需要调整推子时，不会影响到乐手返送音量。推子后发送到辅助母线常用于发送-返回效果器的连接和使用，这样的好处是，效果声和直接声的混合比例是不变的。推子前还是推子后不
14、绝对，要看应用，灵活使用。比方我想制作一个人的脚步声在大厅里越来越远的效果。我就是用推子前辅助信号到混响器。我在衰减脚步声的时候不会影响到效果音量。12）声像旋钮。13）通道信号发送给立体声母线的开关。这个开关很有用，我们并非需要把所有信号都发送给立体声主输出。但它通常在小的调音台上看不到。14）通道开关，其实就是MUTE,把它关闭，这个通道不再向任何母线发送信号。但我们把PFL衰减前监听开关翻开的时候，我们还是可以监听到！15）PFL（Pre-Fader-Listen）o衰减前监听。可以将信号直接发送到监听母线监听，而不影响其他所有母线，这太重要了！但是普通的小调音台上往往没有：16）衰减器
15、俗称推子！这个直条型的衰减器代替旋钮最终将通道信号发送给立体声母线，如果你正确设置了所有通道的输入电平，那么这些推子将能够反映各个通道的信号比例！输入通道说完了。我强烈建议朋友们看下面的扩图。他将帮助我们把上面的文字形象化！其实看调音立体声母线所有调音台上都有，否那么他就不能成为MIXER了。它的信号往往发送给主扩音音响系统。或者是最终混音的结果给DAT或者磁带录音机。POSTT1Gj(2)ST21）调音台只有一条立体声母线，但是它有两对立体声输出端口。分别由3）和5）两个衰减器控制。当这个开关弹起时STl与ST2都是独立控制音量。这个开关按下时，ST2的信号取自STl的衰减器之后，受STl
16、推子控制，但仍受旋钮3控制。2）MONC）开关，把立体声混合成单声道从输出端口ST2输出。3）立体声输出端口2的衰减控制旋钮。它与下面的5）只有形式不同。4AFL（After-FaderLiSten）衰减后监听。和输入通道的PFL相同，都是把信号发送给监听母线，但它是监听经过立体声母线主衰减器5）后的声音。PFL和AFL开关是调音台操作者最重要的工具之一。我们现在看看编组和辅助的输出控制下列图是主控G局部，其中MLM4是编组输出控制，M5-M10是辅助输出控制。M1M2M3M4M5M6M7M8M9M101）和2）是辅助或者编组母线的均衡旋钮和开关，现场扩音的时候可以帮助减少反应。3）编组声像，
17、当4）按下的时候控制编组发送到立体声母线的声像4编组母线的声音可以发送给立体声母线。TOST。这个就是编组发送给立体声母线的开关！有的时候我们需要先将通道信号发送到编组母线，然后由编组母线再发送给立体声母线，实现编组控制。常用于鼓组的扩音。5)AFL(After-FaderListen)衰减后监听。和输入通道的PFL相同，都是把信号发送给监听母线，但是在衰减后。对于编组和辅助母线，能够直接监听他们太有用了！比方直接监听作为演员返送的辅助母线，我们不必站在舞台上就可以知道返送的各乐器声部的比例！6)编组或者辅助总线的主推子。小型调音台上，这些都变成了旋钮!下面是辅助和编组母线输出控制局部框图Si
18、gnalflowintheVariabIeIFixselectsectionandMixsection二、矩阵输出主控D局部)矩阵输出是一种非常灵活的输出母线，它可以混合编组、辅助甚至立体声母线的信号。通常用来做为舞台返送。或者局部区域的补声音响。GA32/12调音台的有两路矩阵输出用调音台控制声音方向的示意图上图就是我们用调音台控制声音方向的示意图！调整声像旋钮，控制声音方向声音的方向定下来了，我们还要控制各个通道输入声音的大小。我们知道用音量旋钮就可以控制声音大小。在调音台上，工程师把音量旋钮通常设计成长条状的推杆。它的学名是衰减器，俗名是推子。使用推杆控制音量的好处是我们可以更直观的看到
19、音量的大小。刚刚说过，调音台前置放大器已经将各个通道的信号调整到同样的电平。如果每个通道都被设置成同样标准的电平值。那么，每个推子的位置也就可以反映出该通道音量的大致情况了。我们甚至可以根据推子旁边的刻度数字了解这个通道的电平情况，真的是一目了然！调音台有了声像旋钮和推子，就可以控制声音方向和大小了，但是这只是一个单声道的情况。多个通道的声音又是怎样混合的呢？这里一定要介绍调音台一个非常重要的概念，就是母线，它的英文是BUS,公共汽车？当然不是！在这里是指声音信号的公共通道。调音台能够混合各个通道的声音成为一个立体声，就是因为它有一条主立体声母线。立体声母线由两个单通道母线一一左声道L和右声道
20、R组成。MUTE静音开关MUTE开关的权力很大！因为一旦关闭它，将会关闭这个通道。它再也不能发出任何声音！这个不再多说！我们看看MAIN主立体声母线开关。MAIN开关控制通道的声音发送给立体声母线，如果不翻开这个开关，把推子推到头也不会有声音的。这个MAIN开关很有用，因为有的时候我们并不想要通道的声音直接进入到立体声母线，这个时候我们就可以关闭MAIN开关。SUB副编组母线开关可以将通道的声音发送到编组母线！编组，顾名思义，我们可以把多个输入通道编为一个小组。编组的信号取自输入通道推子后的信号，也就是说它和输入通道给立体声母线的信号电平是一样的。我们可以用编组来实现用一个推子同时对多个音源的
21、音量控制。比方有一个鼓组，使用了8只话筒。我们分别翻开这8个通道发送给编组母线的开关。此时这8个通道的声音全部进入到编组母线中。下一步我们让这些编组母线的声音在返回到主立体声母线即可。如图中的LEFT和RIGHT开关。可以指定编组的声音发送到主立体声母线左声道或者右声道。现在我们就可以使用一对编组来同时控制8个通道的声音了！注意：一定要关闭这8个通道发送给主立体声母线的声音一一关闭MAIN开关。否那么我们只是把这个鼓组的声音叠加到立体声母线而已！编组母线推子和发送给主立体声母线的开关编组母线一个重要的应用就是可以非常方便地把相应通道的信号发送给多轨录音机。在上图中，我们只要按下SUB开关就可以
22、把第4通道的声音发送给连接在编组母线的录音机或者音频接口的输入端去录音了！顺便提一句，如果您想要买一个调音台用于录音制作，一定要选择有编组母线的产品！否那么就只能用辅助，就比拟麻烦了。有些人的调音台上既没有DirCetOUT直接输出又没有编组输出，两个可怜的辅助输出还要负责演员返送和发送效果。这种调音台是无法作分轨录音的。因为如果选择调音台上的2TKOUT连接到音频接口，这个输出的信号只是来自主立体声母线的信号，它是混合了所有通道的声音，其中包括效果声，因此根本无法进行分轨录音操作！需要注意的是千万不要翻开来自音频卡返回到调音台的通道的SUB副编组开关。否那么可能会引起啸叫，最起码会将输入的声
23、音和来自音频卡的伴奏一起录音！这可就不是分轨录音了！SOLO开关和监听母线。吉他手们都喜欢吉他SOLe),只有这时他才觉得自己被人注意！在录音和现场扩声的时候，录音师也希望能关注某一个通道的声音。这时候我们就需要监听母线！监听母线是专门用于监听的母线！它有一套选听系统，可以直接选择监听输入通道、主立体声母线、编组母线和辅助母线所有输入输出通道。而且他并不干扰任何通道。它默认连接在主立体声母线。当我们按下相应通道的SOLO开关时，声音会自动切换到这个通道上去！监听母线包括衰减前监听PFL和衰减后监听AFL(在UB1622FX称为独奏SoLO)。监听母线有自己独立的输出接口(CtrlRoomOUT
24、)控制室监听输出。这是我们应该连接监听音箱的地方。事实上耳机输出也是来自监听母线！监听母线让调音师能够非常自由的工作。BehringerUB系列调音台的监听十分完善。这是它的优点！我们来看看这局部的系统框图。希望有助于大家理解上面的内容一工9IK20SiIMOlOSE92s二HS系统框图第三局部：辅助发送和发送返回效果现在我们来了解调音台如何给演员加返送并且给声音加上效果。这局部内容初学调音台的人总是觉得很复杂！其实却并不难！先说返送问题。很难想象有人能在听不清伴奏和自己的乐器的情况下演奏！很多朋友都有这样的经历，在舞台上演出，台口有很巨大的音箱，但是台上的人却听不清自己的演奏或演唱。返送就是
25、来解决这样的问题！直接把主立体声母线的信号复制一下给演员监听行不行呢？直接使用主立体声母线的信号给演员返送监听只适合于在小型个人录音室，在这里一般只有一个演员并且不担忧反应啸叫问题，而且这样监听的灵活性很差。如果演员很多，这种做法显然不行，因为演员的要求和观众是不同的！每个演员都希望自己的演唱或者演奏音量大于伴奏音量，但是从主立体声母线返回的声音肯定不是这样，也许有的演员觉得OK但是有的演员却听不见。在这种情况下你想让所有的演员都满意是不可能的。我们需要辅助声音母线分别给每个演员混合伴奏音乐！辅助声音母线是和主立体声母线相互独立！它的英文缩写是AUX。每个输入通道都有将声音发送到辅助母线的旋钮
26、请看上图。这是发送给辅助母线的音量控制。辅助通道有两种，一种是信号取自通道推子之前，我们称之为衰减前辅助”，一种是信号取自通道推子之后，我们称之为衰减后辅助。在UBI622FX调音台上有两条辅助母线。其中辅助1可以切换为衰减前或者衰减后两种状态。注意看辅助1旁边的PRE开关,我们要把它按下去才能得到一个衰减前辅助。衰减前辅助通常用于给演员作返送。因为我们不用担忧调整推子的时候演员返送的声音也会变大或者变小。一些高级的调音台有很多辅助母线，因此他可以给每一个乐手演员单独混合一个混音。一般来说辅助都是单通道的！我们当然可以用两个辅助做一个立体声返送，但是前提是我们有两个衰减前辅助可用！辅助的另外
27、一个用途是给各个通道的声音都加上效果！我们先来了解一个概念：发送返回效果。简单来说，发送返回效果就是发送声音到效果器的输入端，效果器输出的效果音再与原始信号混合，这样我们就得到了加效果的声音了！有些吉他音箱后面就有发送SEND和返回RETURN”插孔。这是用来联接合唱、延迟和混响效果。这三种效果一般都不会连接到吉他音箱的失真通道，否那么声音会很难听。通过发送返回方式添加效果，声音会更好！有点跑题，我们还是回到调音台上。如果我们想要给一个通道加混响效果怎么办？很好办！还记得前面提到的插入点效果么？我们完全可以用插入点给一个通道添加混响或者延迟等效果。但是如果想同时给多个通道添加效果也这样，就需要
28、每个通道都要插入一台混响效果器？这显然很困难。而且即使真的有这么多的混响器，也很难制造整体的空间感！没有那么麻烦。我们还是利用辅助母线来完成这个工作，比方我们想给通道1的声音加效果。首先要让通道1的声音进入到主立体声母线。现在我们听到的是没有任何效果的原始声音。然后我们用辅助发送旋钮将通道1的声音信号发送给辅助母线，辅助母线输出的信号输入给效果器，由效果器产生效果信号再返回到调音台进入主立体声母线与原始信号叠加。这样我们就能听到添加效果的声音了！这是一个通道的情况！那么多个通道都需要加效果怎么办？别忘了辅助母线是任何需要添加效果的通道都可以使用的，我们依次翻开各个通道的辅助旋钮，就可以给所有的
29、通道添加同一种效果！而且只要控制发送到辅助母线的音量就可以给每个通道添加不同的效果量！同样的道理，返回到调音台的效果声也可以发送给演员返送所使用的辅助母线。这样演员们也可以听到带效果的声音了！通常使用推子后辅助将声音发送给效果器，这样做得好处是，当通道推子改变的时候，发送给效果器的音量也会随之改变，这样原始信号与效果信号的比例总保持一致！在UBl622FX调音台上有专门用于辅助发送返回的通道，英文是AUXRETURN。其实这个AUXRETURN输入是一个非常简化的输入通道。它没有增益控制，也没有均衡，只有辅助发送功能。我们一般不用她，而是直接将效果返回连接到调音台的普通输入通道上。可以获得最强
30、的控制能力。但！需要特别注意的是，效果器返回通道的声音千万不能再次发送给效果发送所使用的辅助母线，否那么会引起反应啸叫，造成设备损坏！我们用下面的图来说明发送返回效果器在调音台上的应用。原始音源来自效果器题的效果声音使用辅助母线做返送和做发送返回效果的原理图。用图来说明比拟形象。第四局部：主控局部，主立体声输出推子，监听状态选择以及辅助发送返回我们先看一下UB1622FX调音台的主控局部!请看下列图AUXSENDSSTEREOAUXRETURNSPFL1o74ao三4710三36Ao-666SOURCELEVELSETPFLSUBMAINMIX主控局部所谓主控局部实际上是对前面介绍的主立体声母线、编组母线、辅助母线、监听母线进行总体控制。
