XX区体育赛事数字化应用项目采购需求.docx

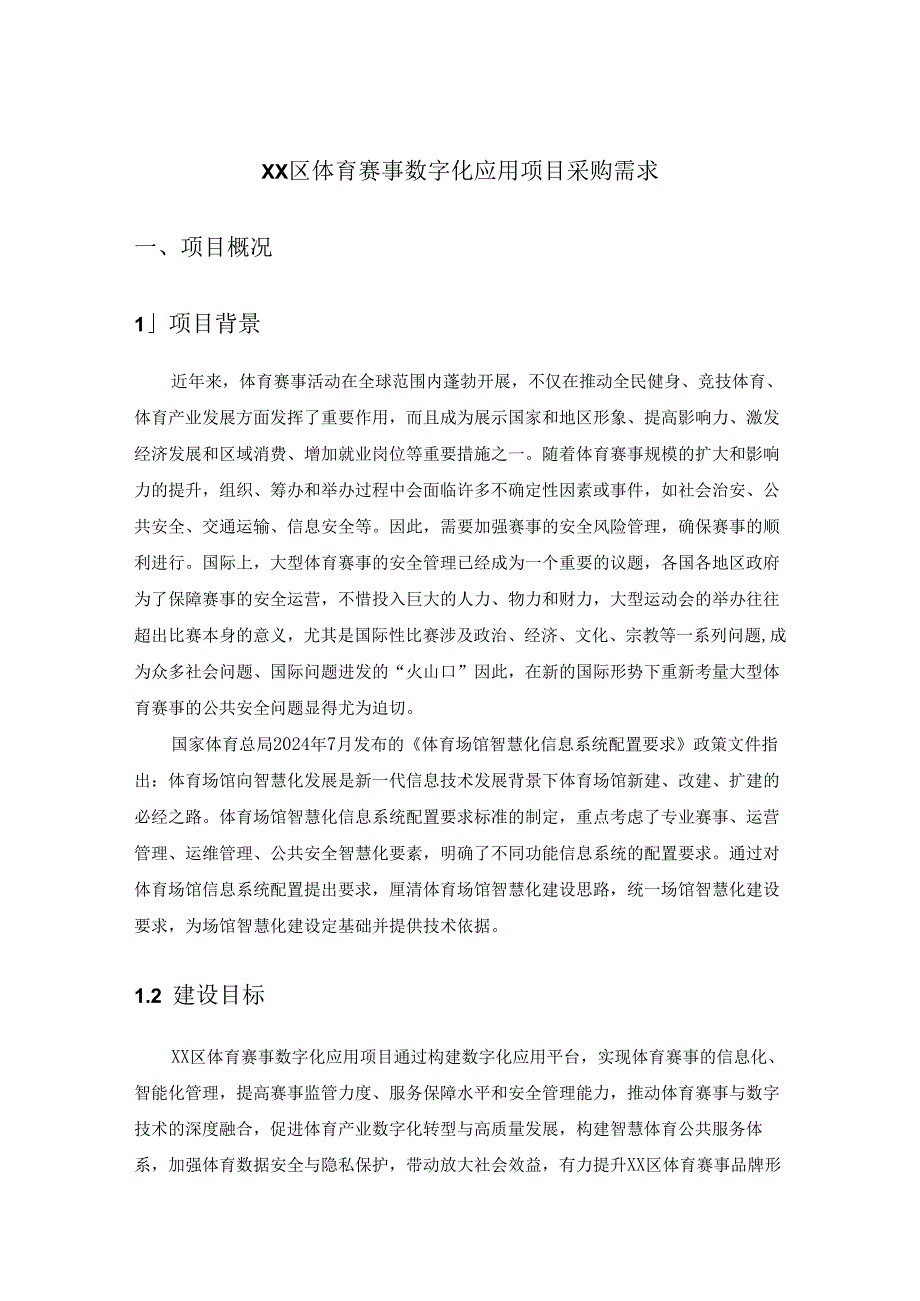

1、XX区体育赛事数字化应用项目采购需求一、项目概况1项目背景近年来，体育赛事活动在全球范围内蓬勃开展，不仅在推动全民健身、竞技体育、体育产业发展方面发挥了重要作用，而且成为展示国家和地区形象、提高影响力、激发经济发展和区域消费、增加就业岗位等重要措施之一。随着体育赛事规模的扩大和影响力的提升，组织、筹办和举办过程中会面临许多不确定性因素或事件，如社会治安、公共安全、交通运输、信息安全等。因此，需要加强赛事的安全风险管理，确保赛事的顺利进行。国际上，大型体育赛事的安全管理已经成为一个重要的议题，各国各地区政府为了保障赛事的安全运营，不惜投入巨大的人力、物力和财力，大型运动会的举办往往超出比赛本身的

2、意义，尤其是国际性比赛涉及政治、经济、文化、宗教等一系列问题,成为众多社会问题、国际问题进发的“火山口”因此，在新的国际形势下重新考量大型体育赛事的公共安全问题显得尤为迫切。国家体育总局2024年7月发布的体育场馆智慧化信息系统配置要求政策文件指出：体育场馆向智慧化发展是新一代信息技术发展背景下体育场馆新建、改建、扩建的必经之路。体育场馆智慧化信息系统配置要求标准的制定，重点考虑了专业赛事、运营管理、运维管理、公共安全智慧化要素，明确了不同功能信息系统的配置要求。通过对体育场馆信息系统配置提出要求，厘清体育场馆智慧化建设思路，统一场馆智慧化建设要求，为场馆智慧化建设定基础并提供技术依据。1.2

3、 建设目标XX区体育赛事数字化应用项目通过构建数字化应用平台，实现体育赛事的信息化、智能化管理，提高赛事监管力度、服务保障水平和安全管理能力，推动体育赛事与数字技术的深度融合，促进体育产业数字化转型与高质量发展，构建智慧体育公共服务体系，加强体育数据安全与隐私保护，带动放大社会效益，有力提升XX区体育赛事品牌形象。预期绩效目标：强化政府在体育赛事管理中的监管与服务能力，实现整体场馆的挛生建模、物理设备可视化、智能安防建设、赛事网络安全保障等。鼓励并实践新技术在赛事管理中的应用，推动业务模式创新，提升体育赛事的智能化、个性化服务水平。构建全面的赛事安防体系，为运营单位提供实时、精准的数据支持，提

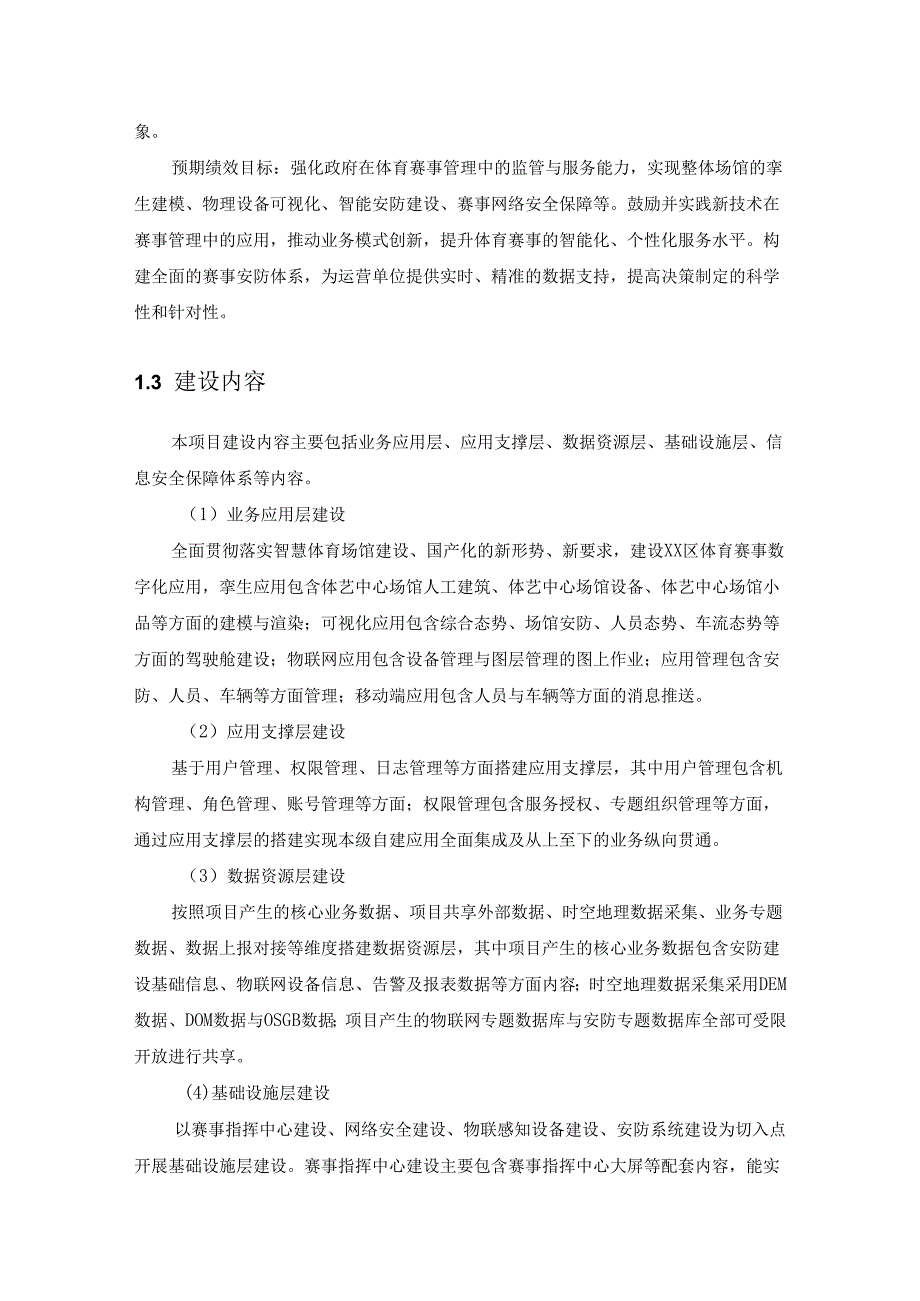

4、高决策制定的科学性和针对性。1.3 建设内容本项目建设内容主要包括业务应用层、应用支撑层、数据资源层、基础设施层、信息安全保障体系等内容。（1）业务应用层建设全面贯彻落实智慧体育场馆建设、国产化的新形势、新要求，建设XX区体育赛事数字化应用，挛生应用包含体艺中心场馆人工建筑、体艺中心场馆设备、体艺中心场馆小品等方面的建模与渲染；可视化应用包含综合态势、场馆安防、人员态势、车流态势等方面的驾驶舱建设；物联网应用包含设备管理与图层管理的图上作业；应用管理包含安防、人员、车辆等方面管理；移动端应用包含人员与车辆等方面的消息推送。（2）应用支撑层建设基于用户管理、权限管理、日志管理等方面搭建应用支撑层

5、其中用户管理包含机构管理、角色管理、账号管理等方面；权限管理包含服务授权、专题组织管理等方面，通过应用支撑层的搭建实现本级自建应用全面集成及从上至下的业务纵向贯通。（3）数据资源层建设按照项目产生的核心业务数据、项目共享外部数据、时空地理数据采集、业务专题数据、数据上报对接等维度搭建数据资源层，其中项目产生的核心业务数据包含安防建设基础信息、物联网设备信息、告警及报表数据等方面内容；时空地理数据采集采用DEM数据、DOM数据与OSGB数据；项目产生的物联网专题数据库与安防专题数据库全部可受限开放进行共享。(4)基础设施层建设以赛事指挥中心建设、网络安全建设、物联感知设备建设、安防系统建设为切

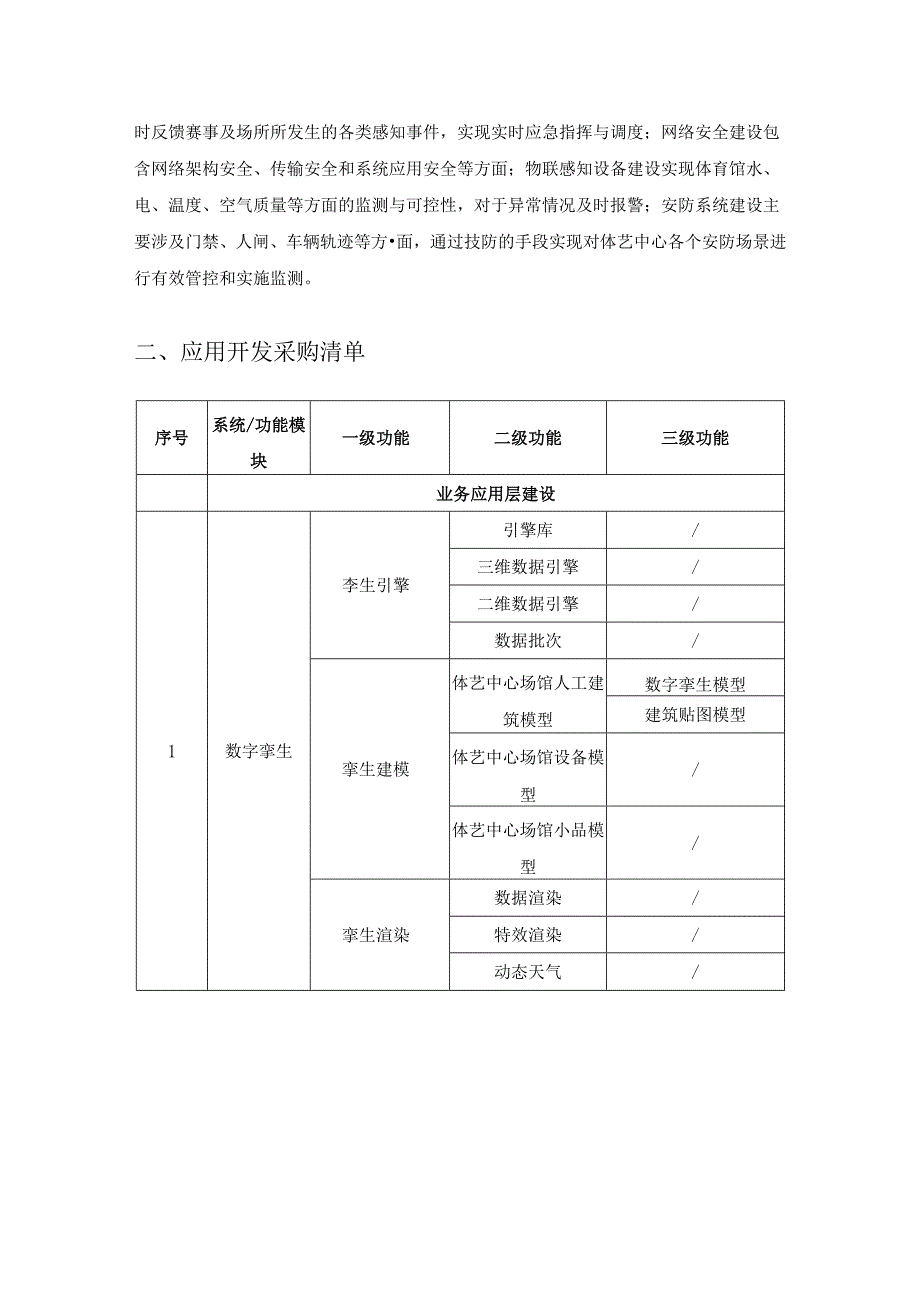

6、入点开展基础设施层建设。赛事指挥中心建设主要包含赛事指挥中心大屏等配套内容，能实时反馈赛事及场所所发生的各类感知事件，实现实时应急指挥与调度；网络安全建设包含网络架构安全、传输安全和系统应用安全等方面；物联感知设备建设实现体育馆水、电、温度、空气质量等方面的监测与可控性，对于异常情况及时报警；安防系统建设主要涉及门禁、人闸、车辆轨迹等方面，通过技防的手段实现对体艺中心各个安防场景进行有效管控和实施监测。二、应用开发采购清单序号系统/功能模块一级功能二级功能三级功能业务应用层建设1数字挛生李生引擎引擎库/三维数据引擎/二维数据引擎/数据批次/挛生建模体艺中心场馆人工建筑模型数字挛生模型建筑贴图模

7、型体艺中心场馆设备模型/体艺中心场馆小品模型/挛生渲染数据渲染/特效渲染/动态天气/起伏体态热力图/PBR材质渲染/楼层拆分动画/实时光照渲染/静态场景融合动态视频/挛生页面转换/周边信息展示/2挛生展示综合态势可视化日常管理场馆概况运行总览今日事件告警信息设备告警告警联动设备信息/人员信息/车辆信息/座位信息/场馆安防可视化实时监控/风险预警/决策支持/统一指挥/人员态势可视化热力分布/人员统计/趋势指标/车流态势可视化停车场车位管理/赛事车辆可视化/挛生工具可视/化3物联网管理总体设备管理设备告警概览/设备分类统计/设备台账信息/图层管理门禁挛生管理/工作人员通行/能耗管理/4应用管理安防

8、管理监控搜索/视频管理/视频融合/融合回溯/人员管理人证合一检测/人证刷卡记录/车辆管理停车数量超限预鳖/赛事车辆轨迹定位/客流管理/5移动端应用人员管理/车辆管理/消息推送/二应用支撑层建设1用户管理用户管理/组织管理/账号管理/2权限管理服务授权/专题组织管理/3日志管理日志管理/三数据资源层建设1时空地理数据采集DEM数据/DOM数据/OSGB数据/2业务专题数据物联网专题数据/安防专题数据/三、应用开发建设要求3.1 部署及信创要求系统要求部署于XX市一体化智能化公共数据平台（信创云），本次建设的相关系统基于信创化建设。配合采购人做好系统所需云资源的申请、部署、调试工作。3.2 测评要

9、求为落实中华人民共和国网络安全法，实施国家信息安全等级保护制度，实行信息系统按等级保护分级管理，保障网络信息安全，保护患者隐私。推动系统运行维护的规范化管理，落实突发事件响应机制，保证业务的连续性。软件要求满足网络安全等保二级要求、代码审计要求，并根据意见进行整改。四、应用开发详细技术要求4.1 技术标准本次采购内容需执行包括但不限于以下的国家标准、地方标准、行业标准或其他标准规范，包括：计算机信息系统安全专用产品分类原则(GA163-1997)；计算机信息系统安全产品部件(安全功能检测)(GA216.1-1999)；计算机信息系统安全保护等级划分准则(GB17859T999)；计算机软件需求

10、规格说明规范(GB/T9385-2008)；计算机软件测试文件编制规范(GB/T9386-2008)；计算机软件可靠性和可维护性管理(GB/T14394-2008)；接入政务外网的局域网安全技术规范(GW0206-2014)；信息安全技术云计算服务安全能力要求(GB/T31168-2014)；信息技术云数据存储和管理(GB/T31916-2015)；云资源管理技术要求(GB/T31916-2015)；信息安全技术网络安全等级保护测试评估技术指南(GB/T36627-2018)；软件工程软件开发成本度量规范(GB/T36964-2018)；信息安全技术网络安全等级保护基本要求(GB/T22239

11、2019)；信息安全技术网络安全等级保护测评要求(GB/T28448-2019)；信息安全技术网络安全等级保护安全设计技术要求(GB/T25070-2019)；信息安全技术网络安全等级保护定级指南(GB/T22240-2020)；系统与软件工程软件生存周期过程(GB/T8566-2022)；体育赛事信息化软件测试规范(TYT1007-2024)。4.2 性能要求项目建设所涉及软件系统属于具有高可靠性、可用性、开放的、多种交互方式的综合应用平台。系统开发时需要满足以下的功能及性能需求：1、系统的统一性：系统所有应用需要符合平台的统一规划和部署要求，能够统一使用平台提供的虚化资源及大数据分析接口

12、2、系统的规范与标准性：系统的建设需要符合国家电子政务中心制定的规范和要求。3、系统的开放性：基于目前先进开发技术和开放标准，具备信息共享，接口交互的能力，能够充分考虑到和云平台大数据计算、分析、挖掘及数据开发工具之间的接口开放。4、系统的易用性：能够提供友好的GUl界面，满足管理人员日常管理监控业务的需求，同时满足相关业务人员在可视化界面下灵活方便地实现数据交换的各种方式（直接交换、安全交换、授权交换等）。5、系统的可扩展性：支持现有环境下使用人员并发量、存储量等平滑扩展和硬件随需扩展需求，在未来信息量、使用人员量不断扩大的情况下，系统能够同步扩展增长。6、系统的可移植性、可重用性：具有较

13、强的可移植性、可重用性，保证在将来发展中迅速采用最新出现的技术、适应硬件系统升级以后的平台、长期保持系统的先进。7、系统兼容性：兼容多种主流国产浏览器模式。8、项目系统、平台响应时间应满足的基本原则是：1）响应速度不致影响业务工作、造成业务工作的低效率。通常情况下，浏览响应时间2秒，查询处理响应时间2秒。2）用户进行页面浏览操作，系统页面打开速度不超过2秒。3）用户进行查询操作，系统页面打开速度不超过2秒。4）业务应用相关系统支持多用户并发访问，可满足20位用户并发访问，并且系统能够稳定可靠地运行。5）软件应用系统年平均无故障运行时间8700小时。1. 3详细功能要求4. 3.1业务应用层设计

14、5. 3.1.1数字李生6. 3.1.1.1挛生引擎数字挛生引擎支持通过3DSMax,Blender等软件处理人工模型的数据加载,同时支持多源地理信息数据服务加载和图层展示，包含在线离线正射影像、倾斜摄影数据、手工模型数据、矢量数据、坐标点位等数据图层。支持自由漫游模式和固定漫游模式切换，可切换人行、车行、飞行及自由漫游。支持空间三维图层的分屏对比、模型单体化交互，自由点位上图动态聚合，具备动态纹理贴图可将视频画面融合在模型中展示，能够对接地名地址、路网、建筑地面，支持场景动效如矢量图形实时绘制、矢量扩散、区划面、轨迹现、热力图、水域动效、天气动效、粒子特效等工具，天气特效可实现下雪地面积雪、

15、下雨地面水效涟漪。支持利用地理信息空间化场景的分析能力，包含基础的长宽高测量、面积测量、体块体积测量，能够实现视觉分析通视分析、视域分析、天际线分析、日照分析、缓冲区分析、模型剖切分析。支持场景标注要素的叠加分析，实时路况叠加、空间检索、线与点的关系分析、TIN多边形等。支持全景图标注、室内室外全景漫游。支持视频图像标定工具绘制参数结果解析，参数还原至场景无缝融合视频画面。为方便后期进行数据升级及系统管理，本项目平台需支持不少于十五亿面片规模三维场景的实时渲染；（需提供CNAS等专业测试报告复印件）为保证数据加载效果,平台需支持平均三维渲染帧率不低于45帧/秒。（需提供CNAS等专业测试报告复

16、印件）4.3.1.1.1.1引擎库三维模型数据库三维模型入库将三维模型数据存储在数据库。三维模型数据的种类格式包括gib、3dtitlesgltf等。二维地理实体数据库处理为三维GIS上能够渐进加载的切片文件格式。对数据文件包括地形、影像的tif、Png等格式的文件数据进行切片入库。通过只加载用户视图区域内的数据，切片技术显著减少了所需加载的数据量，提高应用的响应速度和效率。4.3.1.11.2三维数据引擎三维数据引擎包括三维模型数据引擎管理与新增模型数据，该三维数据引擎通过数据处理能力和广泛的应用场景，为用户提供有效的空间信息。4.3.1.1.1.2.1入库数据管理针对系统入库的数据管理包括

17、增、册k查、改、开启、关闭、刷新列表功能。4.3.1.1.1.2.2新增模型数据通过系统添加三维数据，支持单数据和批量导入两种方式。新增模型的数据不同于数据批次的导入，新增模型是将模型数据入库，而数据批次导入更多的是将发布的数据代理给到挛生引擎去加载。4.3LL1.3二维数据引擎二维数据引擎包括二维数据管理与二维数据列表，该二维数据引擎是一种基于地理信息系统（GIS）的二维空间数据处理和分析能力，用于实现地图共享、访问不同来源的空间数据以及进行空间分析。4.3.1.1.1.3.1入库数据管理通过系统可以对矢量服务（WFS、WMS、WMTS）进行管理，含对二维数据的新增（逐条新增或批量导入）、搜

18、索、开启及关闭、单项及批量删除、修改、查看、刷新功能。4.3.1.1.1.3.2新增二维数据通过系统添加二维数据，支持单数据和批量导入两种方式。新增二维的数据不同于数据批次的导入，新增二维数据是将二维数据入库，而数据批次导入更多的是将发布的数据代理给到挛生引擎去加载。4.3.311.4数据批次4.3.1.1.1.4.1批量上传批量上传：支持对三维数据按批次批量上传，并自动解析数据目录，形成专题资源树，同时，在三维数据资源池中将解析后以服务的方式逐条在挛生展示系统里进行呈现。4.3.1.1.1.4.2批次管理批次管理：支持对数据批次进行管理，含对数据批次的新增、启动、停用、刷新、查看功能,新增成

19、功后,在三维数据模型列表中显示该数据批次下的服务，同时该数据批次作为专题组织显示在专题组织列表中。数据批次列表中显示当前用户所在组织下所有人员新增的批次数据、停用、刷新、查看功能。批次管理不同于模型数据导入，批次管理更多的是管理二维三维已入库的数据进行服务发布，用于提供给挛生引擎加载调度，以服务的方式在挛生展示系统里呈现。4.3.1.1.2挛生建模所有建模内容最终以fbx或max或通用标准格式提供给区数据服务中心。4.3.1.1.2.1体艺中心场馆人工建筑模型4.3.1.1.2.1.1数字挛生模型本项目数字挛生三维模型以XX体育馆为中心，向外辐射，建立多层级的三维模型将体育馆场景的三维数据按照

20、精细程度分为以下五个层级，分别为1级地表模型；2级体块模型；3级手工模型；4级功能模型；5级构件模型。级别名称模型主要内容模型特征模型平面精度初步测算面积（Itf）1地表模型行政区、地形、水系、居民区、交通DEM和DOM叠加实体对象的基210米1000万平方米级别名称模型主要内容模型特征模型平面精度初步测算面积(m2)线等2体块模型地形、水利、建筑、交通设施等三维框架和实景三维、内外表面，来源规划资料和倾斜模型资料，来源于规划资料0.510米1000万平方米3手工模型地形、水利、建筑、交通设施等建筑效果模型，内外表面纹理与细节0.2-0.5米10万平方米4功能级模型建筑、设施等要素及其主要功能

21、分区满足空间占位、功能分区等需求的几何精度0.050.2米6.96万平方米5构件级模型建筑等要素的功能分区及其主要构件满足建造安装流程、采购等精细识别需求的几何精度(构件级)0.020.05米2.97万平方米对场馆内部建筑进行精细化人工建模包括主场馆和副场馆的室内建筑、座席座位、地面等；以倾斜摄影的方式围绕XX区体育馆展示周边基础信息，建倾斜摄影。4.3.1.1.2.1.2建筑贴图模型数据检核：建筑的矢量数据存在大量面的重叠，需要去掉重合面并赋予纹理。数据必须具有正确的地理坐标，必须包含高度属性字段，如包含埋深、名称、层数、类型、生成颜色等属性字段。数据投影:把建筑区域对应的DEM导出为相同的

22、CGCS2000坐标系下的投影。矢量面贴地：计算高程，采样dem数据，矢量面贴地融合。数据生产：矢量面根据ShP高度字段自动拉升计算，生成矢量体块-建筑白模。同时可根据设定的颜色属性字段，生成具有颜色的三维矢量模型，实现利用建筑物颜色区分建筑物类型；也可以利用设置的纹理贴图，实现具有真实纹理的三维矢量模型。自动构建纹理，包括建筑纹理、材质纹理、道路纹理、植被纹理以及市政小品纹理等。4.3.1.1.2.2体艺中心场馆设备模型对体艺中心场馆区域内前端设备进行标准化模型制作，包含但不限于（监控、车辆设备、温湿度传感器设备、水表设备、电表设备、门禁设备等模型）可根据现实环境中实际感知设备类型进行添加。

23、结合场馆内部实际情况，对设备模型位置进行合理摆放。各类设备模型采用人工建模手段，按照实地采集的照片进行制作，效果接近实物。4.3.1.1.2.3体艺中心场馆小品模型对体艺中心场馆及周边的场景，包括广场上的灯杆、河渠、国旗杆、植被等小品进行建模切片入库。各类设备模型采用人工建模手段，按照实地采集的照片进行制作，效果接近实物。4.3.1.1.3季生渲染4.3.1.1.3.1数据渲染二三维数据模型加载渲染，包含地形、影像、建筑、室内建筑部件、物联感知设备、人物车辆等模型加载渲染,基于重点事物数据、点位数据等数据的渲染。4.3.313.2特效渲染支持对三维模型场景进行仿真渲染，对场景内的建筑、绿化等要

24、素对象增加动态阴影、反光等效果。支持模拟水面反光效果，根据水面的波纹等情况，对周边的建筑、绿化等要素的倒影进行反射渲染；支持根据不同时间段的光照效果快速对场景进行渲染。支持车辆行驶动画、车流线动画特效。支持火焰、水柱、雾气粒子特效。支持在场景中添加动态色块、粒子上升、迁徙图、散点图、热力图等特效渲染。4.3.1.1.3.3动态天气支持对多种常见天气进行模拟仿真，包括晴、多云、下雨、下雪、雾天等不同天气现象，用户可在场景中选择对应的天气，三维场景中可自动对该天气的效果进行实时模拟，以达到场景环境仿真效果。下雪和下雨要能够体现地面积雪、积水的效果。4.3.313.4起伏体态热力图通过对接人流设备数

25、据获取区域内实时人流分布，通过数据处理和数据差值分析将离散数据处理成可以渲染热力图的数据，通过数据渲染实现在三维空间场景中的人口热力体态分布。4.3.1.1.3.5PBR材质渲染场景渲染支持PBR模型材质渲染，模拟光线的物理行为及其与材质的交互作用，从而实现逼真的视觉效果。对场景中的建筑模型、环境光照按照PBR材质渲染技术还原。4.3.1.1.3.6楼层拆分动画通过单体化楼层建模将模型按照楼层拆分，对场馆内的建筑进行分层管理,通过三维引擎的模型动画技术实现场馆的一键拆楼效果，点击某一层建筑可单独展示。4.3.1.1.3.7实时光照渲染通过对标物理世界北京时间计算每天日出日落，在三维场景中模拟渲

26、染与物理世界同步的场景光照，从日出到日落实现白天黑夜的交替。并在场景制作中考虑实现夜景效果,场景同步到日夜景时能够自动切换展示，并提供时间进度控制，用户还可手动调节时间进度实现场景光照模拟。4.3.1.1.3.8静态场景融合动态视频对接视频监控获取视频码流数据，在三维场景中根据按照视频画面与三维画面的进行标定，根据标定参数在引擎中绘制视频融合区域对视频画面进行播放,实现数字挛生场景与视频画面的无缝融合，本次项目建设制作视频融合的区域范围主要包括体艺中心场馆1号门到5号门出入口以及主场馆场地中心高点监控。4.3.1.1.4享生页面转换挛生页面通过Ul定制的方式，根据业务需求建立多种专题界面，各个

27、不同的专题提供不同的功能按钮，支持用户任意点击切换，挛生页面即可自动完成场景转换；场景中的数据可通过三维空间结合业务数据同步展示的模式。4.3.1.1.5周边信息展示以倾斜摄影的方式围绕XX区体育馆展示周边基础信息。展示周围基础信息,重点对接可用停车信息用以展示。4.3.1.2李生展示4.3.1.2.1综合态势可视化4.3.1.2.1.1日常管理4.3.1.2.1.1.1场馆概况场馆概况包括场馆介绍、配备类型、场馆面积、场馆使用情况等与体艺中心场馆相关的实景介绍，通过图文并茂、视频、图表等各种方式进行展示。4.3.1.2.1.1.2运行总览基于大屏端可视化展示系统，整合体艺中心相关资源数据，可

28、将关于整体场馆的安防数据、车辆数据等要素信息进行详细展现，实现场馆区域内资源运转、安防情况的全面监控，帮助管理者综合掌控场馆运行的宏观态势。4.3.1.2.1.1.3今日事件展示场馆当日的排班信息、计划工作、关键事件等信息数据，该信息数据通过EXCel模板对数据进行导入和导出，实现对数据的维护,包括数据新增、编辑、删除等操作。4.3.1.2.1.2告警信息4.3.1.2.1.2.1设备告警整合场馆各类数据资源，基于时间、空间、数据等多个维度为各类突发事件建立阈值告警触发规则。并集成智能监控、门禁报警、电子巡更、智能Al等监测系统，自动监控各类焦点事件的发展状态，自动预警。4.3.1.2.1.2

29、2告警联动点击告警信息，可以自动飞行定位到告警设备具体位置，实现告警与挛生空间的可视化联动。4.3.1.2.1.3设备信息通过综合统计展示体艺中心各类设备的分布、运行等情况,包括监控、门禁、赛事车辆进出情况、水、电、温湿度、空气质量等与挛生空间进行实时绑定关联，用户可对挛生空间中的设备进行查询与查看，接收设备告警信息，以可视化手段对设备的增加、减少、移动等状态变化进行监管。4.3.1.2.L4人员信息整体呈现当日人员信息，包括工作人员、观众、实时客流等信息，可实时查看赛时阶段里人员动向。4.3.1.2.1.5车辆信息整体呈现当日车辆信息，包括体育馆内部停车场以及新能源停车场整体停车位、已停车

30、辆、剩余车位等信息。支持在三维场景里将绘制的停车范围区域以面状的方式进行呈现，可以直观看到场馆内部停车范围。4.3.1.2.1.6座位信息整体呈现当前时间体育馆内座位占用情况，按照已进场观众座位、空余观众座位区分，以双色图形式进行表达，顶视角弹框展示体育馆内座位整体分布及占位情况分布。4.3.1.2.2场馆安防可视化4.3.1.2.2.1实时监控对各类监控资源以目录树结合挛生空间定位的手段进行便捷管理与可视化查询。通过挛生空间展现监控区域的布局和结构，管理人员可以直观地了解各个监控点的位置和覆盖范围，快速定位和处理问题。 支持查看视频监控设备在空间中的点位分布； 支持对视频监控图标进行图层管理

31、根据不同场景实现显示或隐藏； 支持50000路视频接入并且视频加载耗时WIO秒（需提供CNAS等专业测试报告复印件）； 支持N50000路视频接入，视频加载耗时Wlo秒； 支持以信息面板方式查看实时视频； 支持查看视频监控设备的详细告警信息； 支持搜索设备周边监控设备，并对检索目标自动定位； 支持同步视频信号接入,误差W500ms（需提供CNAS等专业测试报告复印件）。4. 3.1.2.2.2风险预警基于摄像头智能化算法，对监控数据进行智能分析和处理，结合数字挛生可视化技术，可以实现对异常情况的智能识别和自动报警，然后报警信息以挛生的方式展示报警信息。支持对安防告警事件进行自动定位到挛生场景

32、里进行展示，并联动周边可用摄像机播放视频画面，辅助安保管理人员对告警事件全方位的掌握。5. 3.1.2.2.3决策支持基于挛生引擎（即挛生平台里的二维数据、三维数据等时空地理底图数据），将多个安防设备和系统进行统一管理和控制。通过大屏上的操作界面，管理人员可以方便地对各个设备进行查看，提高管理效率和便捷性。将复杂的安防数据以挛生可视化的方式呈现，包含客流热力图、门禁记录柱状图、道闸通行图表等图文并茂结合三维空间直观的展示各要素用以便捷决策支持。6. 3.1.2.2.4统一指挥围绕应急事件，通过数字挛生对事件进行可视化定位，并联动周边监控资源进行远程复核；支持根据事件属性快速选择所需的人力、物力

33、包括安保人员、现场指挥人员等,整合现场视频监控、事件定位等能力,将应急事件通过可视化、智能化的方式实现“一图掌握、一图指挥”，提高体艺中心整体管理效率，丰富信息化管理方法。7. 3.1.2.3人员态势可视化8. 3.1.2.3.1热力分布通过热力图展示场馆内人员密度的分布情况，颜色深浅表示人员数量的多少,其中人员数量的阈值系统支持在应用管理后台进行配置，系统支持对历史热力图数据进行筛选呈现。9. 3.1.2.3.2人员统计展示各个出入口及体艺中心总体的人员客流统计情况，同时显示体育馆主场馆客流数数据报表统计。通过动画、图表等动态元素展示人员态势的变化。同时，支持用户通过鼠标悬停、点击等操作查

34、看详细信息或进行交互。系统支持对人员客流的历史数据进行筛选和报表统计展示，方便对历史数据进行回溯。10. 3.1.2.3.3趋势指标系统通过场馆五个出入口及主场馆内的智能监控设备通过智能算法识别出人流密度，并在数字挛生平台直观呈现。11. 3.1.2.4车流态势可视化形成统计报表，可以显示体艺中心停车场、新能源停车场已停车辆、剩余车位等相关信息。12. 3.1.2.4.1停车场车位管理基于数字挛生场景映射呈现体艺中心停车场各类型车位分布情况和使用情况，用户可以设置阈值，通过车牌识别系统提供的数据信息对停车场已停车辆、剩余车位进行直观信息展示，支持查看车牌号、车辆进/出场时间等信息。13. 3.

35、1.2.4.2赛事车辆可视化在大屏端呈现赛事车辆的管理信息，如赛事车辆分布、赛事车辆排班信息、车辆与运动团队映射关系、赛事车辆运动状态等。14. 3.1.2.5李生工具可视化三维数据基础图层：系统支持场景数据的分图层管理,将场景地图分为地形、影像、三维模型、白模、自定义模型图层等，用户可以根据需求操作图层的开启和隐藏。视点管理：系统具备视点管理的功能，能根据用户在场景中选定的任意高度和任意角度的位置信息进行添加、删除、修改保存，类似书签的功能，方便用户对特定场景进行定位，快速切换到指定视点进行浏览。三维测量：在三维场景中可以进行三维测量操作，具体包括水平测量、高度测量、面积测量、空间测量等。空

36、间查询：通过几何对象之间的空间位置关系构建过滤条件，从已有的数据中查询出满足过滤条件的对象。标注管理：系统提供用户自定义标记功能，支持标注的添加、删除、编辑、修改、模糊搜索、精确定位等操作；支持任意修改标注的字体、样式、位置等;支持点标注等多种方式，同时可以为标注添加附属的说明信息。15. 3.1.3物联网管理16. 3.1.3.1总体设备管理17. 3.1.3.1.1设备告警概览对设备资源分布进行整体管控，接入设备实时运行信息，对设备状态、设备详情进行统一集成化管理。当设备发生告警时可实时查看设备所在位置，并联动展示设备告警的信息。按设备分类、告警状态、告警时间进行设备告警数据查询，点击告警

37、记录时展示具体设备位置，并同时弹框展示报警具体信息字段，包括设备名称、报警时间、报警内容等字段。18. 3.1.3.1.2设备分类统计根据现有设备类型进行设备统计，统计数量可以点击下方展示具体的设备清单。可按设备的不同分类以图表方式呈现，支持点击某个分类查看该分类下的设备清单列表数据，点击某个设备可快速飞行定位到三维场景该设备的位置，同时弹框展示该设备基本属性字段，包括设备名称、所属分类名称、设备状态等。19. 3.1.3.1.3设备台账信息支持用户任意选择设备或选择不同状态下的设备进行信息查询。为便于用户快速查找设备空间位置分布，系统支持在三维场景里按指定区域绘制圆形、多边形来查出所属范围内

38、容的设备列表，同时场景列表里将设备进行上图，点击设备图标可弹框展示设备基础信息，包括设备所属分类、设备名称、设备状态等。20. 3.1.3.2图层管理21. 3.1.3.2.1门禁挛生图层管理通过数字挛生构建管理室内置门禁模型，对模型进行单体化建模，并能够通过动画联动展示开关效果，实时展示室内门禁的状态。可快速查看不同空间的室内门禁分布情况；赋予门禁以独立图层管理，所有室内门禁状态实时可知，支持点击任意门禁图标对人员出入的详细信息进行查询;支持对出现常闭门禁长时间未关闭、常开门上长时间未打开、强行打开门禁等异常情况通过闪烁、高亮等醒目的方式进行告警，点击告警信息可自动定位至目标位置。22. 3

39、1.3.2.2工作人员通行图层用户可以通过数字挛生平台提供的操作面板对道闸进行查看及出入记录，赋予通道独立图层展示。通过下发的岗位证在通过场馆出入口的时候，进行人脸比对结合刷卡识别，判断工作人员是否符合认证合一的条件，不符合则不允许进入场馆，同时弹框用户可以查看告警内容且系统打开周围监控播联动放视频画面。实现对能耗包括水表、电表、空气环境质量的历史数据统计、查询、以多种图表形式进行显示，如曲线图、柱状图、饼图。赋予能耗设备单种类型图层展示（用水图层、用电图层、空气环境图层）。当能耗设备数据异常时候，支持弹框用户可以查看能耗设备告警内容且系统打开周围监控播联动放视频画面。23. 3.34应用管

40、理24. 3.1.4.1安防管理25. 3.1.4.1.1监控搜索空间检索：可根据在场景中绘制的范围查询其中包含的监控设备,包括圈选、框选、自定义多边形等方式。查询定位：输入关键字进行模糊查询设备名称，查询结果以列表展示，点击列表可对设备进行飞行定位。位置关联：在三维场景中可以根据坐标范围寻找关联监控设备，当出现事件信息的时候，通过拾取事件位置，可根据当前位置坐标自动寻找和周边指定范围内的监控设备，结果以列表展示，点击列表可以查看监控画面。26. 3.1.4.1.2视频管理监控上图：获取监控列表及每个设备的详细信息，包括id、编码、坐标等信息，然后根据坐标信息将室外和室内的所有监控标签在三维地

41、图中进行点位标注。标注完成后可查看场景中视频标签的总体分布,也可通过搜索进行查询定位。监控播放：点击视频标签可以进行监控实时画面的播放。27. 3.1.4.1.3视频融合视频融合：在三维场景中可以将二维监控画面等比投影到三维场景上，从而在固定观察点上实现二三维一体化、动静结合的三维视频融合效果。包括室内半球设备以及室外枪机的融合效果都可以实现。为便于后续场景升级及管理，本次项目平台需具备不少于100O路视频流接入的视频融合能力。（需提供CNAS等专业测试报告复印件）查询定位：输入关键字进行模糊查询视频融合幕布的名称，查询结果以列表展示，点击列表可对融合场景进行飞行定位。最佳视角切换：在三维场景

42、漫游时可针对视频融合幕布快速进行最佳视角的飞行定位。28. 3.34.44融合回溯在三维场景中基于视频融合的情况下，可以根据相机+时间戳去查询视频，当查看某路监控的时候，可以选择当前监控的指定时间点的信息，然后监控画面即可跳转到指定时间点进行播放，从而可以直观的看到三维静态模型和历史视频画面的一个融合回溯效果，方便根据视频里的人员下一个经过的空间方向。29. 3.34.2人员管理人员管理旨在针对工作人员进行日常管理，通过查看刷卡记录以及检票口人脸识别和证件匹配，提高人员管理全面性和正确性。30. 3.1.4.2.1人证合一检测系统支持工作人员通过在检票出入口的道闸人脸设备进行刷卡识别出是否人证

43、合一，以及场馆内部的人脸门禁识别，来统计展示出工作人员到岗情况。系统支持查看刷脸的列表记录及筛选（支持X政钉头像导入）。31. 3.1.4.2.2人证刷卡记录系统支持按时间等维度来筛选工作人员刷卡记录，支持点击查看某条刷卡记录的详情。32. 3.1.4.3车辆管理系统支持对体育场馆内的停车场进行车辆管理，管控车辆对象主要是政务领导、体育记者、体育运动员。33. 3.1.4.3.1停车数量超限预警系统支持对体育场馆内及新能源停车场的停车数量进行阈值配置，当停车数量达到指定阈值之后，系统推送消息到X政钉里，在管理系统中弹出超限告警用户可对阈值进行增删改查。34. 3.1.4.3.2赛事车辆轨迹定位

44、系统支持集成运动团队车辆GPS等系统数据，对运动团队车辆的实时位置、运行轨迹进行实时可视化监测；根据GPS硬件与车辆的绑定信息，支持查询具体车辆的详细信息，如车牌号、车辆类型、乘客团队等信息，实现对运动团队车辆的全方位运行监控，加强对运动员位置的管理。一旦出现突发事故，可以通过系统快速检索、查询、定位运动团队的具体位置，实现快速反应与精准处置。35. 3.1.4.4客流管理用户可以设置客流阈值，根据阈值判断人流量和前端展示颜色深浅，以及展示不同的颜色块，方便展示端更清晰的看到不同客流量的区别。36. 3.1.5移动端应用基于X政钉开发，实现人员管理、车辆管理、消息推送的应用功能。37. 3.3

45、5.1人员管理基于X政钉进行开发，将移动端应用无缝集成到X政钉里，拥有X政钉账号及权限的用户可以快速进入人员管理页面。系统支持查看工作人员到岗情况，到岗记录，包括到岗时间、证件编码、出入口位置等信息。38. 3.1.5.2车辆管理基于X政钉开发，将移动端应用无缝集成到X政钉里，拥有X政钉账号及权限的用户可以快速进入车辆管理页面。系统支持查看体育场馆内及新能源停车场的停车情况，包括车位总数量，已停车辆，剩余车位，系统支持查看车辆出入记录，包括记录日期、车牌号等字段，且支持以时间、车牌号等进行筛选搜索。39. 3.1.5.3消息推送（1）在X政钉app里接收到的系统消息进行点击阅读，方便为用户快速

46、做出决策指挥提供支撑依据，用户还可以看到历史推送的消息列表，点击可查看某一条消息的推送时间、推送内容。（2）支持通过对群众热力分布分析，当群众数量达到指定阈值之后，推送消息到X政钉里。且支持推送的用户对象进行选择，同时支持设置不同阶梯式的群众数量的阈值进行消息推送。（3）当停车数量达到指定阈值之后，推送消息到X政钉里，且支持推送的用户对象进行选择，系统同时支持设置不同阶梯式的车辆数量的阈值进行消息推送。4. 3.2应用支撑层设计5. 3.2.1用户管理基于X政钉组织架构和用户体系同步，获取X政钉组织架构数据，将组织架构数据同步到本地数据库；获取X政钉用户数据，将用户数据同步到本地数据库,实现组织架构和用户数据的关联。6. 3.2.1.1组织管理主要针对用户的上下级组织进行管理，包括组织的新增、
