各系统单板指示灯含义及故障显示.docx

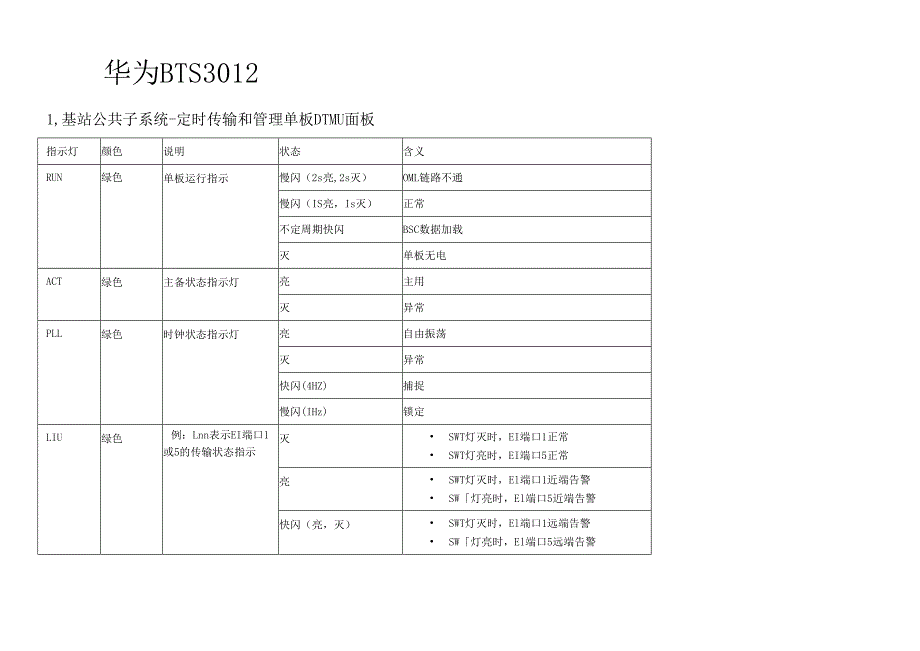

1、华为BTS30121,基站公共子系统-定时传输和管理单板DTMU面板指示灯颜色说明状态含义RUN绿色单板运行指示慢闪（2s亮,2s灭）OML链路不通慢闪（IS亮，Is灭）正常不定周期快闪BSC数据加载灭单板无电ACT绿色主备状态指示灯亮主用灭异常PLL绿色时钟状态指示灯亮自由振荡灭异常快闪(4HZ)捕捉慢闪(IHz)锁定LIU绿色例：Lnn表示EI端口1或5的传输状态指示灭 SWT灯灭时，EI端口1正常 SWT灯亮时，EI端口5正常亮 SWT灯灭时，El端口1近端告警 SW灯亮时，El端口5近端告警快闪（亮，灭） SWT灯灭时，El端口1远端告警 SW灯亮时，El端口5远端告警RXM2SMA母

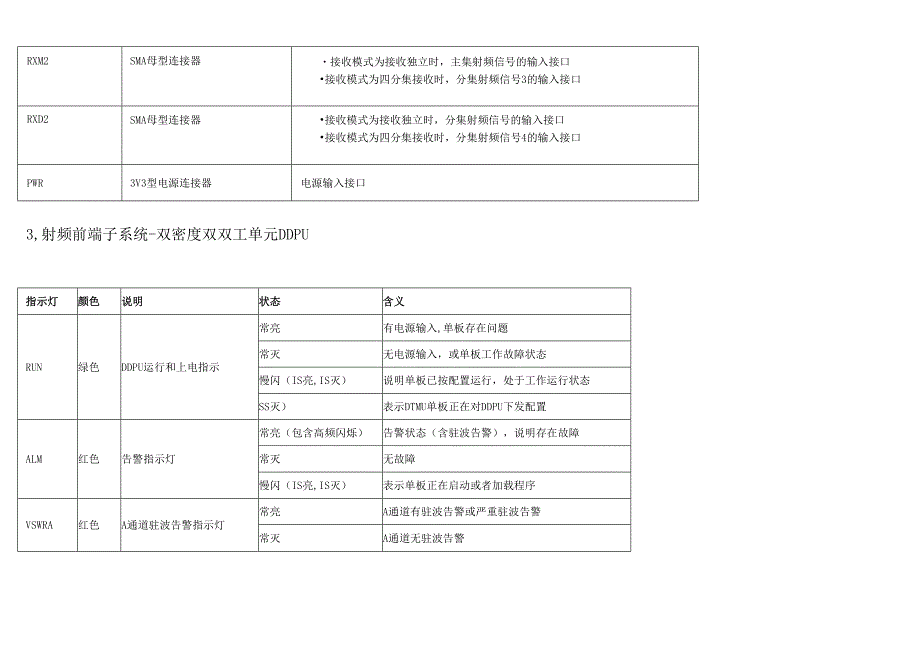

2、型连接器接收模式为接收独立时，主集射频信号的输入接口接收模式为四分集接收时，分集射频信号3的输入接口RXD2SMA母型连接器接收模式为接收独立时，分集射频信号的输入接口接收模式为四分集接收时，分集射频信号4的输入接口PWR3V3型电源连接器电源输入接口3,射频前端子系统-双密度双双工单元DDPU指示灯颜色说明状态含义RUN绿色DDPU运行和上电指示常亮有电源输入,单板存在问题常灭无电源输入，或单板工作故障状态慢闪（IS亮,IS灭）说明单板已按配置运行，处于工作运行状态SS灭）表示DTMU单板正在对DDPU下发配置ALM红色告警指示灯常亮（包含高频闪烁）告警状态（含驻波告警），说明存在故障常灭无

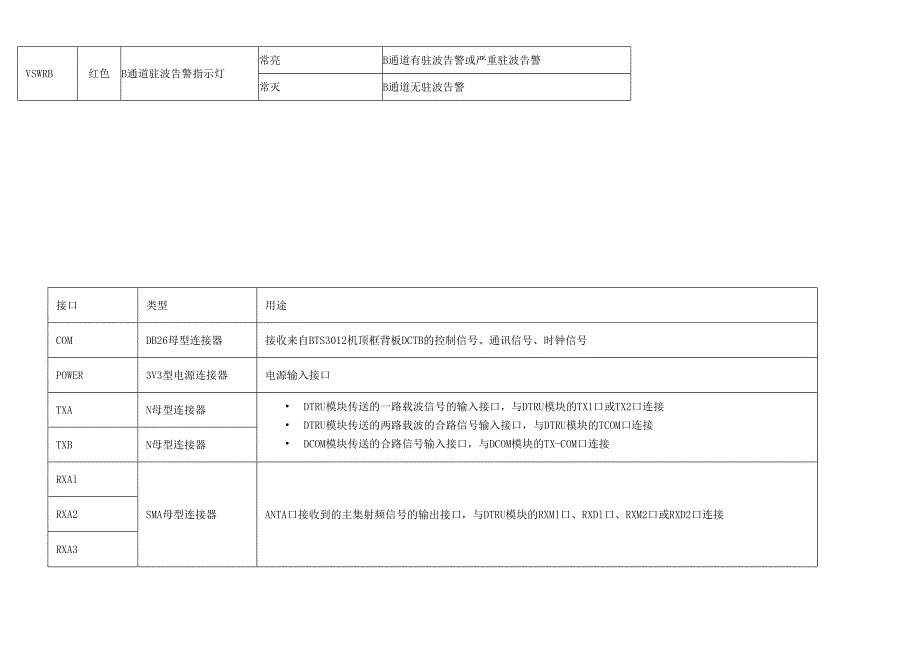

3、故障慢闪（IS亮,IS灭）表示单板正在启动或者加载程序VSWRA红色A通道驻波告警指示灯常亮A通道有驻波告警或严重驻波告警常灭A通道无驻波告警VSWRB红色B通道驻波告警指示灯常亮B通道有驻波告警或严重驻波告警常灭B通道无驻波告警接口类型用途COMDB26母型连接器接收来自BTS3012机顶框背板DCTB的控制信号、通讯信号、时钟信号POWER3V3型电源连接器电源输入接口TXAN母型连接器 DTRU模块传送的一路载波信号的输入接口，与DTRU模块的TXl口或TX2口连接 DTRU模块传送的两路载波的合路信号输入接口，与DTRU模块的TCOM口连接 DCOM模块传送的合路信号输入接口，与DCO

4、M模块的TX-COM口连接TXBN母型连接器RXAlSMA母型连接器ANTA口接收到的主集射频信号的输出接口，与DTRU模块的RXMl口、RXDl口、RXM2口或RXD2口连接RXA2RXA3RXA4RXBlSMA母型连接器ANTB口接收到的分集射频信号的输出接口，与DTRU模块的RXMl口、RXDl口、RXM2口或RXD2口连接RXB2RXB3RXB4ANTADIN母型连接器收发共用天线接口 天线接收到的射频信号的输入接口 TXA口输入的载波信号的输出接口 与BTS3012的室内1/2英寸跳线或BiasTee连接ANTB4,射频前端子系统-双密度合路单元DCOM面板接口类型说明0NSHELL

5、DB26型阴接头用于DCOM单板类型和在位的识别TX-COMN型阳接头DCOM到DDPU的合路信号输出TXlN型阳接头DTRU到DCOM的TX信号输入TX2N型阳接头DTRU到DCOM的TX信号输入二、数字调度系统FAS(CTT4000)MPlJ板：模块处理机板，每模块配置两块，并行处理方式。内置16KX16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。 CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有

6、单独的电源，两块时钟板在物理上完全独立。 ENT板：10OM以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。 PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式,铃流为热备份。 DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1信令、N0.7信令的处理； 30B+D板：PRl接口板，可选热备份，每板两个A口，完成DSSl信令的处理； DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理 DSU板：数字用户

7、信令处理机板，可选热备份，每板2/4个标准2B+DU接口，完成标准U口信令及调度台信令处理； ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；2.系统提供的接口模块种类如下：附录A75/120平衡非平衡转换器 SLICM4用户接口模块（Z接口） SLICMQ下行区间接口模块 RCTNMV4.2环路中继接口模块; ZCTlMV4.2磁石接口模块； ZCT2M上行区间接口模块 EMME/M接口模块 VF24M二/四线音频接口模块V35MV.35接口模块； 232M子速率接口模块；64KM64K同向接模块；YD3MYD-3接口模块；DC7MDC-7接口模块附录B内部配线规则端子

8、模块号123456789O对应槽位（单板）1-1预留预留预留ADLC5(DTUDDT)ADLC6(DSU)D27D28绿二点D25D26蓝二点ADLC7(ALC)T8第八路R8D27D28绿二点D25D26蓝二点ADLC8(ALC)T8第八路R8D27D28绿二点D25D26蓝二点ADLC9(ALC)1-21-31-4C29C30绿白绿C31C32橙白橙D29D30蓝白蓝D31D32棕白棕第二路发第二路收第一路发第一路收1-5D25D26蓝二点C25C26蓝一点D27D28绿二点C27C28绿一点D29D30粉二点C29C30粉一点D31D32灰一点C31C32黄一点第一路信号第一路电源第二路

9、信号第二路电源第三路信号第三路电源第四路信号第四路电源1-6B7B8蓝一点B3B4粉一点A7A8蓝二点A3A4粉二点C31C32黄一、占八、C27C28绿一点D31D32灰一点D29D30粉二点第一路第二路第三路第四路第五路第六路T7第七路R71-7B7B8蓝一点B3B4粉一点A7A8蓝二点A3A4粉二点C31C32黄一、占C27C28绿一点D31D32灰一点D29D30粉二点第一路第二路第三路第四路第五路第六路T7第七路R71-8B7B8蓝一点B3B4粉一点A7A8蓝二点A3A4粉二点C31C32黄一点C27C28绿一点D31D32灰一点D29D30粉二点第一路第二路第三路第四路第五路第六路

10、T7第七路R7T8第八路R81-9B7B8蓝一点B3B4粉一点A7A8蓝二点A3A4粉二点C31C32黄一点C27C28绿一点D31D32灰一点D29D30粉二点D27D28绿二点D25D26蓝二点ADLClO(ALC)第一路第二路第三路第四路第五路第六路T7第七路R7T8第八路R81-10B7B8蓝一点B3B4粉一点A7A8蓝二点A3A4粉二点C31C32黄一*占C27C28绿一点D31D32灰一点D29D30粉二点D27D28绿二点D25D26蓝二点ADLCll(ALC)第一路第二路第三路第四路第五路第六路T7第七路R7T8第八路R8备注：当第七路、第八路为四线接口时，表中R7、R8分别为

11、第七路、第八路的收线，T7、T8分别为第七路、第八路的发线；当第七路、第八路为两线接口时，分别使用T7、T8对应的端子。单板名称提示灯状态代表的系统情况故障分析MPURUN灯有规律闪烁表示单板运行正常ET灯ETl闪烁表示MPU板网口1工作；ET2闪烁表示MPU板网口2工作MPU工作正常时只有1个灯闪烁PA灯表示该MPU板为A平面PB灯表示该MPU板为B平面AL灯表示MPU板告警DTURUN灯快闪与MPU板通信正常慢闪，与MPU板通信故障或该DTU板不在数字环上、与数字环通信故障。AL灯亮表示DTU板告警M灯亮表示此板为主用DTUS灯亮表示此板为备用DTUSO灯亮表示2M1无码流如果是主系统，表

12、不备环方向，主站与末端站通信发生线路故障；如果是分系统，表示主环方向，该站与上行站通信发生线路故障。2JV12绽d23VI2收dD口连下行_-2M建上行-j*2M灯灭表示2M1有码流如果是王系统，表不备环方向主站与末端站通信线路正常；如果是分系统，表示主环方向，该站与上行站通信线路正常。Sl灯亮表示2M2无码流如果是主系统，表示主环方向，主站与下行站通信发生线路故障；如果是分系统，表示备环方向，该站与下行站通信发生线路故障。灯灭表示2M2有码流如果是主系统，表不主环方向，主站与下行站通信线路正常；如果是分系统，表示备环方向该站与下行站通信线路正常。DDURUN灯快闪与MPU板通信正常慢闪，与M

13、PU板通信故障AL灯亮表示DDU板告警M灯亮表示此板为主用DDUS灯亮表示此板为备用DDU表示DDU板1口与触摸屏主机通信发生线路故障。灯亮表示2M1无码流2JVI2宏d21VI2收连接触摸屏调度台SOCoS2VII收(o连接触摸屏调度台灯灭表示2M1有码流表示DDU板1与触摸屏主机通信线路正常。灯亮表示2M2无码流表示DDU板2口与触摸屏主机通信发生线路故障。Sl灯灭表示2M2有码流表示DDU板2与触摸屏主机通信线路正常DSUDLO-DLl红灯亮哪一个灯亮，表示对应的那一路2B+D连接发生故障。RUN灯快闪与MPU板通信正常慢闪，与MPU板通信故障AL灯亮表示DSP板告警M灯亮表示此板为主用

14、DSPS灯亮表示此板为备用DSPALCAL灯亮表示ALC板告警RUN灯快闪与MPU板通信正常慢闪，与MPU板通信故障R0-R7灯常亮用户通话中或外线混线对应用户接口在MPU板、DTU板、DSU板以及PWR板正面的面板上分别有几个按键开关，这些开关的具体作用见下表。RSTLL-DCMP本板复位DTP本板复位DSP本板复位PWR铃流开关5V、3V开关三、接入网设备单板指示灯、开关及跳线图1PV8单板拉手条示意图V8单板拉手条指示灯说明1、V5协议处理及主控板（8E1）PV8图1为PV8单板拉手条示意图。表1描述了PV8单板拉手条上各指示灯的具体含义表1-1P指示灯含义颜色RUN单板运行状态指示灯。

15、1秒亮，1秒灭：表示主用正常；秒亮，秒灭：表示正由备用升主用进行平滑处理；秒亮，秒灭：表示备用正常；025秒亮，秒灭：表示正在加载或主备身份还未确定；秒亮，秒灭：表示加载程序的最后阶段，正在解压缩。红色ACT时钟主备用状态指示灯，主用时点亮。绿色V5SV5接口状态指示灯。V5接口正常时常亮，不正常时灭。绿色V5LV5链路状态指示灯。所有V5链路层正常，常亮；所有V5链路层异常，常灭：有一条链路不正常（如果这时候V5S亮，则说明次链故障），1秒亮，1秒灭。若干条链路异常，坏的越多，闪烁频率越高。绿色EOCPV8主备板板间通信指示灯。通信正常时点亮。绿色COM网管串口指示灯。通信正常时点亮。绿色E

16、lSEl口状态指示灯。第1、2路El正常时点亮。绿色NOD主从节点通信指示灯。通信正常时点亮。秒亮，秒灭：与主机通讯未建立；1秒亮，1秒灭：接受配置后，正常运行，开工。绿色图1-2PV8单板布局示意图指示灯含义颜色ALM备用告警指示灯。未用。绿色复位开关复位单板。网管串口RS232串口，RJ45头，前出线网管口。监控串口RS232串口，RJ45头，前出线环境和电源监控口。图2是PV8单板布局示意图。表2、表3分别是PV8单板跳线、拨码开关设置说明。表1-2PV8单板跳线设置说明跳线含义出厂设置Jl正常工作时无跳线无跳线J2PKP2间跳线，表示网管串口前出线P2、P3间跳线，表示网管串口后出线P

17、2、P3间跳线J3PKP2间跳线，表示监控串口前出线P2、P3间跳线，表示监控串口后出线P2、P3间跳线J4Pl、P2间跳线，表示节点控制器采用128KRAMP2、P3间跳线，表示节点控制器采用256KRAMPKP2间跳线J5正常工作时无跳线无跳线J6正常工作时无跳线无跳线表1-3PV8单板拨码开关设置说明拨码开关含义出厂设置S3第1位为ON,表示CPU请求加载程序；第1位为OFF,表4位均为拨码开关含义出厂设置示CPU不请求加载程序。第2位为ON,表示CPU请求加载数据；第2位为OFF,表示CPU不请求加载程序。第3位为ON,表示程序和数据不写FLASH；第3位为OFF,表示程序和数据写FL

18、ASHo第4位为ON,表示NOD请求加载；第4位为OFF,表示NOD不请求加载。OFFS8El接口TX-R端接地开关。第18位对应第18路El,当拨向ON时，表示该El接口TX-R端接地；当拨向OFF时，表示该El接口TX-R端悬空。8位均为ONS4El接口阻抗设置开关。第1、2位为ON时，表示第1路El接口选择75欧匹配阻抗；第1、2位为OFF时，表示第一路El接口选择120欧匹配阻抗。第3、4位为ON时，表示第2路El接口选择75欧匹配阻抗；第3、4位为OFF时，表示第二路El接口选择120欧匹配阻抗。4位均为ONS5第1、2位为ON时，表示第3路El接口选择75欧匹配阻抗；第1、2位为O

19、FF时，表示第三路El接口选择120欧匹配阻抗。第3、4位为ON时，表示第4路El接口选择75欧匹配阻抗；第3、4位为OFF时，表示第四路El接口选择120欧匹配阻抗。4位均为ONS6El接口阻抗设置开关。第1、2位为ON时，表示第5路El接口选择75欧匹配阻抗；第1、2位为OFF时，表示第一路El接口选择120欧匹配阻抗。第3、4位为ON时，表示第6路El接口选择75欧匹配阻抗；第3、4位为OFF时，表示第二路El接口选择120欧匹配阻抗。4位均为ONS7El接口阻抗设置开关。第1、2位为ON时，表示第7路El接口选择75欧匹配阻抗；4位均为ON拨码开关含义出厂设置第1、2位为OFF时，表示

20、第一路El接口选择120欧匹配阻抗。第3、4位为ON时，表示第8路El接口选择75欧匹配阻抗；第3、4位为OFF时，表示第二路El接口选择120欧匹配阻抗。（TX-R表示El发送信号的Ring端。当该El与75Q中继电缆连接时，选择TX-R接地；当该El与120Q双绞电缆连接时，选择TX-R悬空。）诀窍：PV4板与PV8板单板指示灯、开关及跳线相同。2、远端用户处理板（4E1）RSP图3为RSP单板拉手条示意图。RSP单板在远端和准近端模式下指示灯的状态有所不同。表4描述了RSP单板拉手条上各指示灯的具体含义。图1-3RSP单板拉手条示意图表1-4RSP单板拉手条指示灯说明指示灯含义颜色RUN

21、单板运行状态指示灯。工作正常时慢闪，工作异常时快闪。（快闪的频率为2Hz,即每秒中内灯亮灭各2次，亮（灭）每次持续时间为秒；慢闪的频率为，即每2秒中内灯亮灭各1次，亮（灭）每次持续时间为1秒。）红色AID互助指示灯。当另外一块RSP故障或不在位时此灯点亮。绿色CLK时钟主用指示灯。点亮此灯的单板为整个功能框的所有单板提供系统时钟。绿色LINKl第一条信令通信链路状态指示灯。当RSP单板通过第一条链路与上级设备通信正常时此灯点亮。绿色图1-4RSP单板布局示意图iRSP单板跳线设置说明LINK2第二条信令通信链路状态指示灯。当RSP单板通过第二条链路与上级设备通信正常时此灯点亮。绿色E1E14E

22、l状态指示灯，分别指示第14路El状态。如果链路正常，则灯灭；否则，灯亮。准近端模式时此灯没有定义。绿色复位开关复位单板。调试串口RS-232串口，RJ45头，仅用于维护。监控串口RS-232串口，RJ45头，前出线环境和电源监控口。图4为RSP单板布局示意图。表5、表6分别是RSP单板跳线、拨码开关设置说明C表1-5跳线含义出厂设置JNlJN2JN3JN4模式选择跳线开关。2、3间短接，选择远端模式；1、2间短接，选择准近端模式。注意：JN1、JN2、JN3、JN4的选择要和拉手条上的拨码开关SGl配合使用才有效。2、3间短接JFlJF2JF3JZ5保存拨码开关含义出厂设置SGl第1位为ON

23、第2、3、4位为OFF,表示远端工作模式下软件在线升级；第1、2位为0N,第3、4位为OFF,保存；第1、2、3、4位为OFF,表示远端工作模式正常工作；第2位为0N,第1、3、4位为OFF,表示准近端工作模式正常开工；第4位为0N,第1、2、3位为OFF,表示远端工作模式下本地维护；第2、4位为。N,第1、3位为OFF,表示准近端工作模式下本地维护。注意：拨码开关对应的状态只有在单板复位以后才能实现。本地维护用于故障的定位，此时对El链路进行回环，相应单板上的El指示灯会灭。第1、2、3、4位为OFFoSG3SHlUA5UC5El接口数目及接口参数的选择。SG3的第1、4位为0N,第2、3

24、为OFF,SHl为OFF,UA5为OFF,UC5为OFF,表示4路El,接口阻抗120欧姆；SG3的第1位为0N,第2、3、4为OFF,SHl为ON,UA5为ON,UC5为ON,表示4路El,接口阻抗75欧姆；SG3的第2、4位为0N,第1、3为OFF,SHl为OFF,UA5为OFF,UC5为OFF,表示2路El,接口阻抗120欧姆；SG3的第2位为0N,第1、3、4为OFF,SHl为ON,UA5为ON,UC5为ON,表示2路El,接口阻抗75欧姆；SG3的第3、4位为0N,第1、2为OFF,SHl为OFF,UA5为OFF,UC5为OFF,表示1路El,接口阻抗120欧姆；SG3的第1位为0N

25、第2、3、4为OFF,SHl为ON,UA5为ON,UC5为0N。拨码开关含义出厂设置SG3的第3位为ON,第1、2、4为OFF,SHl为ON,UA5为ON,UC5为ON,表示1路El,接口阻抗75欧姆。注意：单板上的4路El的接口阻抗只能同时为120欧姆或75欧姆3、模拟用户电路板ASLASL单板拉手条只有一个指示灯RUN0指示灯状态含义如表7所示。表1-7ASL单板拉手条指示灯工作状态指示灯含义颜色RUN指示灯1秒亮，1秒灭ASL板正常开工，工作正常指示灯快闪或者不亮ASL板没有开工，工作不正常红色ASL单板无拨码开关及跳线。4、音频接口板VFBVFB单板拉手条上只有一个指示灯RUNo表8

26、描述了VFB单板拉手条上各指示灯的具体含义。表1-8ASL单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。1秒亮，1秒灭：工作正常；快闪或者不亮：工作不正常。红色图5是VFB单板布局示意图。表9是VFB单板拨码开关设置说明。图1-5VFB单板布局示意图拨码开关含义出厂设置SOll接口阻抗设置开关。第1位为0N,表示通路1选择600欧阻抗；第1位为OFF,表示通路1选择1650阻抗。第2位为0N,表示通路2选择600欧阻抗；第2位为OFF,表示通路2选择1650阻抗。开关处于“or态S031接口阻抗设置开关。第1位为0N,表示通路3选择600欧阻抗；第1位为OFF,表示通路3选择16

27、50欧阻抗。第2位为0N,表示通路4选择600欧阻抗；第2位为OFF,表示通路4选择1650阻抗。开关处于“or态S051接口阻抗设置开关。第1位为0N,表示通路5选择600欧阻抗；第1位为OFF,表示通路5选择1650阻抗。第2位为0N,表示通路6选择600欧阻抗；第2位为OFF,表示通路6选择1650阻抗。开关处于“or态S071接口阻抗设置开关。第1位为0N,表示通路7选择600欧阻抗；第1位为OFF,表示通路7选择1650阻抗。第2位为0N,表示通路8选择600欧阻抗；第2位为OFF,表示通路8选择1650阻抗。开关处于“or态S091接口阻抗设置开关。第1位为0N,表示通路9选择60

28、0欧阻抗；第1位为OFF,表示通路9选择1650阻抗。第2位为0N,表示通路10选择600欧阻抗；第2位为OFF,表示通路10选择1650阻抗。开关处于“0N态Slll接口阻抗设置开关。开关处于“or态拨码开关含义出厂设置第1位为ON,表示通路11选择600欧阻抗；第1位为OFF,表示通路11选择1650阻抗。第2位为0N,表示通路12选择600欧阻抗；第2位为OFF,表示通路12选择1650阻抗。S131接口阻抗设置开关。第1位为0N,表示通路13选择600欧阻抗；第1位为OFF,表示通路13选择1650阻抗。第2位为0N,表示通路14选择600欧阻抗；第2位为OFF,表示通路14选择165

29、0阻抗。开关处于“0N态S151接口阻抗设置开关。第1位为0N,表示通路15选择600欧阻抗；第1位为OFF,表示通路15选择1650阻抗。第2位为0N,表示通路16选择600欧阻抗；第2位为OFF,表示通路16选择1650阻抗。开关处于“0N态5、语音数字叠加板VDMVDM单板拉手条上只有一个指示灯RUN0表10描述了VDM单板拉手条上指示灯的具体含义。表I-IoVDM单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。秒间隔快闪，表示单板未与主机通讯上，工作不正常；1秒间隔慢闪，表示单板正常工作。红色VDM单板无拨码开关和跳线。6、直接拨入用户接口板CDl图6是单板拉手条示意图。表

30、11描述了CDI单板拉手条上各指示灯的具体含义。表1-11CDl单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。正常工作时闪烁周期为2秒，1秒亮，1秒灭；和主机未通讯上时，闪烁周期为1秒，秒亮，秒灭；自检未通过时，以5Hz快闪3秒。红色CH(TI5通道监测灯，亮时表示相应通道占用。绿色CDI单板无拨码开关及跳线。7、模拟接口板（6路）ATI图7是ATl单板拉手条示意图。表12描述了ATI单板拉手条上各指示灯的具体含义。图1-7ATI单板拉手条示意图表1-12ATI单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。1秒亮，1秒灭：表示主用正常。秒亮，秒灭：表示与主机通讯中断

31、红色CH6信道占用工作情况。闪烁表示信道在接序状态。长亮表示接序完成，可以通话或在通话状态。绿色EM2EM2、EM4两个灯同时点亮，表示主机还没向ATl板下达绿色ATI单板拨码开关设置说明配置命令。EM2、EM4、AT2三个灯中只有EM2亮，表示单板配置成EM2中继接口。EM4EM2、EM4、AT2三个灯中只有EM4亮，表示单板配置成EM4中继接口绿色AT2EM2、EM4、AT2三个灯中只有AT2亮，表示单板配置成AT2中继接口绿色图8是ATl单板布局示意图。表13是ATI单板拨码开关设置说明。（UkFPGA串口PROM位置。U15:CPU程序FLASH位置。）拨码开关含义出厂设置SWl第1

32、位为。N,表示WATCHDOG电路不工作；第1位为OFF,表示WATCHDOG电路工作。第2位为0N,表示音频AB两线输入；第2位为OFF,表示音频ABCD四线输入。第1位为OFF第2位为OFFSW38接口中继模式选择。SW38对应16路接口。第2、5位为0N,其它位为OFF,相应的接口用于EM2oSW914SW914对应16路接口。音频AB两线输入时，1、4为0N,2、3为OFF；音频ABCD四线输入时，1、4为OFF,2、3为ONo音频ABCD四线输入复位按钮（SSl）复位单板。8、子速率数据接口板SRX图9是SRX单板拉手条示意图。表14描述了SRX单板拉手条上各指示灯的具体含义。SRX

33、单板无拨码开关和跳线。图1-9SRX单板拉手条示意图表1-14SRX单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。共有三种工作状态：以秒间隔快闪，表示SRX单板已正常工作；SRX单板在当前状态下没有进行半永久连接。以1秒间隔慢闪，表示单板已进入正常工作状态；单板已进行半永久连接操作。常亮或常灭，表示单板工作异常。红色DCDDCD灯指示单板工作时的同步状态。当单板信号同步时DCD灯亮，单板信号失步时DCD灯灭。当系统运行正常且SRX所连接的对端SRX或MTA或节点机上的对应数据链路工作正常时，本端的SRX单板的DCD灯亮。（SRX单板所连接的对端设备必须是能够提供数据复用的一个设备

34、当SRX单板所处理的信号流中不具有帧结构时，单板就会出现帧失步告警。）红色DTRO4数据终端就绪指示灯DTRX（dataterminalready）表示数据终端设备与SRX对应端口的连接状态。当数据终端设备（如计算机等设备）与SRX对应端口进行连接且数据终端处于正常工作状态时DTRx灯亮。红色RXD(T4TXD(T4RXDx和TXDx灯是各SRX单板各端口的数据收发指示。当对应端口使用时，该指示灯指示当前端口的数据收发状态，当收发的数据等于0时灯亮，收发的数据等于1时灯灭。绿色9、数字用户板DSL图10是DSL单板拉手条示意图。表15描述了DSL单板拉手条上各指示灯的具体含义。DSL单板无拨

35、码开关、跳线。图I-IcIDSL单板拉手条示意图表1-15DSL单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。1秒亮，1秒灭：表示单板正常运行；秒亮，秒灭：表示单板正在向主控请求配置信息；长亮或长灭：表示单板工作不正常。红色L(T7端口激活状态指示灯。分别指示8个端口的激活状态。激活时长亮，去激活时长灭；秒亮，秒灭，正在激活U口；秒亮，秒灭，正在激活ST口绿色COM串口通信指示灯。主从通信160次该灯状态变换一次（一般情况下约1秒钟）。红色10、数据用户接口板DDU图11是DDU单板拉手条示意图。表16描述了DDU单板拉手条上各指示灯的具体含义。图1-11DDlJ单板拉手条示意图

36、表1-16DDIJ单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。秒亮，秒灭：工作正常，等待配置状态。红色1秒亮，1秒灭：单板处于正常工作状态。LINKl第一路数据接口运行指示灯。长亮：该链路工作正常。长灭：该链路处于故障或等待配置。橙色LINK2不用。橙色LINK3第三路数据接口运行指示灯。长亮：该链路工作正常。长灭：该链路处于故障或等待配置。橙色LINK4不用。橙色图12是DDU单板布局示意图。表17、表18分别是DDU单板跳线和拨码开关设置说明。图1-12DDiJ单板布局不意图（注：DDU的小插板上有15个跳线，固定为P2、P3间跳线，即设置成DCE方式。）表1-17DDU单

37、板跳线设置说明跳线含义出厂设置JPl保存1、2间跳线JP2保存1、2间跳线JP361、2间跳线，表示同向64K接口2、3间跳线，表示V.24/V.35接口根据不同的接口，出厂设置不同。JP7保存1、2间跳线JP8保存1、2间跳线表1-18DDlJ单板拔码开关设置说明拨码开关含义出厂设置Sl第1位为ON,表示；1为OFF,表示同向64Ko第2位为ON,表示DTE；2为OFF,表示第1位：根据不同的接口，出厂设置不同；DCEo第2位:OFF（注：Sl位于小插板上的左下脚。）IK高速用户电路板HSL图13是HSL单板拉手条示意图。表19描述了HSL单板拉手条上各指示灯的具体含义。图1-13HSL单板

38、拉手条示意图表1-19HSL单板拉手条指示灯说明指示灯含义颜色RUN单板运行状态指示灯。秒亮，秒灭：单板上电，正在自检；1秒亮，1秒灭：单板自检通过。红色RXD0、1第1、2路V.35端口接收数据指示灯。绿色TXDO、1第1、2路V.35端口发送数据指示灯。绿色LFA0、1第1、2路FEl端口帧失步指示灯，灯亮表示帧失步。绿色LoS0、1第1、2路FEl端口信号丧失指示灯，灯亮表示信号丧失。绿色LINK当单板上任意一路FEl有信号时亮绿色图14为HSL单板布局示意图。表20是HSL单板拨码开关设置说明。图1-14HSL单板布局不意图表1-20HSL单板拨码开关设置说明拨码开关含义出厂设置S5第

39、一路接口工作方式选择。第1、2位为0N,第3、4位为OFF：表示第一路接1,2为ON3,4为OFF图1-15AV5单板拉手条示意图AV5单板拉手条指示灯含义口选择DCE工作方式；第1、2位为OFF,第3、4位为ON：表示第一路接口选择DTE工作方式。S4第二路接口工作方式选择。第1、2位为ON,第3、4位为OFF：表示第二路接口选择DCE工作方式；第1、2位为OFF,第3、4位为。N：表示第二路接口选择DTE工作方式。1,2为ON3,4为OFFSl第一路FEl接口阻抗设置开关。第1、2、3、4位为0N：表示第一路FEl接口采用75欧匹配阻抗；第1、2、3、4位为OFF：表示第一路FEl接口采用

40、120欧匹配阻抗。1,2,3,4为ONS2第二路FEl接口阻抗设置开关。第1、2、3、4位为0N：表示第二路FEl接口采用75欧匹配阻抗；第1、2、3、4位为OFF：表示第二路FEl接口采用120欧匹配阻抗。1,2,3,4为ON12、V5协议处理及主控板AV5图15是单板拉手条示意图。表21描述了面板上各指示灯和拨码开关的具体含义。表1-21指示灯功能颜色RUN运行灯。指示运行状态、主备板状态、360程序加载等；1秒亮，1秒灭：主用正常；1.9秒亮，秒灭：正由备用升主用进行平滑处理；红色秒亮，秒灭：备用正常；秒亮，秒灭：正在加载或主备身份还未确定；秒亮，秒灭：加载程序的最后阶段，正在解压缩。V5SV5接口状态指示灯。V5接口正常时常亮，不正常时灭。绿色V5LV5链路状态指示灯。绿色所有V5链路层正常，常亮；所有V5链路层异常，常灭；有一条链路不正常（如果这时候V5S亮，则说明次链故障），1秒灵，1秒灭；若干条链路异常，坏的越多，闪烁频率越高。绿色MSL主备板通信链路状态指示灯：亮：链路正常灭：链路异常COM网管串口
