1、LA040火灾报警控制器（联动型）说明书目录第一章概述4第二章LA040火灾报警控制器（联动型）面板图5第三章根本操作指南73.1开机73.2关机73.3监控状态下操作73.4火警信息73.5故障信息83.6联动信息83.7隔离信息93.8键锁与解锁10第四章根本功能及报警处理U4.1火警报警114.2探头故障报警114.3总线故障报警114.4主电故障报警114.5备电隔离报警114.6清洗预报12第五章LAo40菜单系统详解135.1菜单系统135.2菜单操作145.3菜单详解145.3.1登录结果查询145.3.2黑匣子查询185.3.3地址部件查询205.3.4遥控编码设置225.3.
2、5地址部件安装245.3.6初始化设置325.3.7联动逻辑编程345.3.8密码修改355.3.9其它36第六章主要技术指标37第七章外型及安装尺寸37第八章系统接线图39第九章常见故障及维修409.1不点名409.2能点名但不报故障409.3能点名但不报警409.4误报警409.5备电故障报警40第十章日常维护及保修4110.1重点事项4110.2重要提示4110.3保修41第十一章系统相关设备简述42ILI微型面板打印机使用说明4211.2联动盘使用4411.3LA701/702智能开关电源4511.4LA400火灾显示盘46附表147附表248附表348第一章概述LAO40火灾报警控制

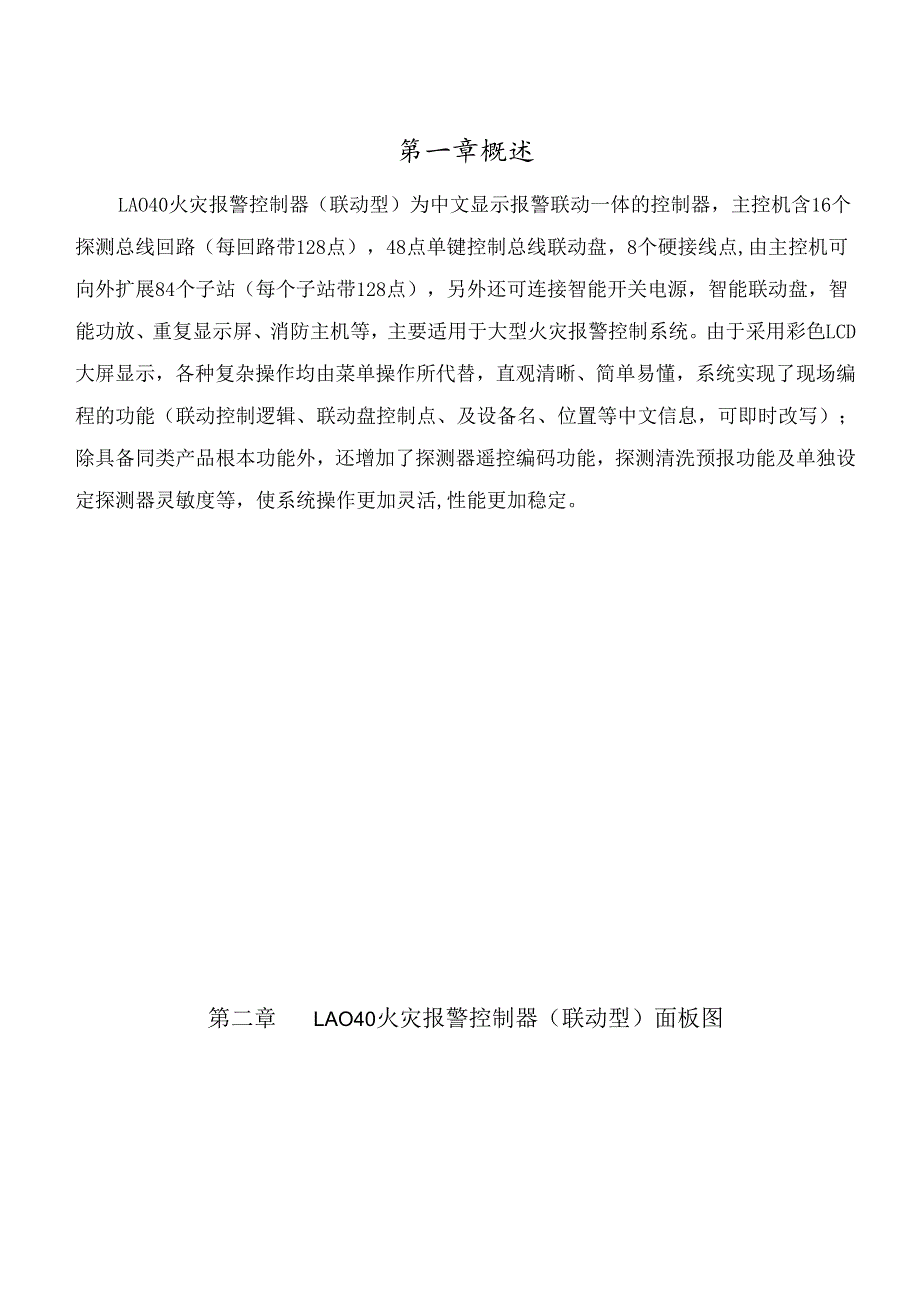

3、器（联动型）为中文显示报警联动一体的控制器，主控机含16个探测总线回路（每回路带128点），48点单键控制总线联动盘，8个硬接线点,由主控机可向外扩展84个子站（每个子站带128点），另外还可连接智能开关电源，智能联动盘，智能功放、重复显示屏、消防主机等，主要适用于大型火灾报警控制系统。由于采用彩色LCD大屏显示，各种复杂操作均由菜单操作所代替，直观清晰、简单易懂，系统实现了现场编程的功能（联动控制逻辑、联动盘控制点、及设备名、位置等中文信息，可即时改写）；除具备同类产品根本功能外，还增加了探测器遥控编码功能，探测清洗预报功能及单独设定探测器灵敏度等，使系统操作更加灵活,性能更加稳定。第二章L

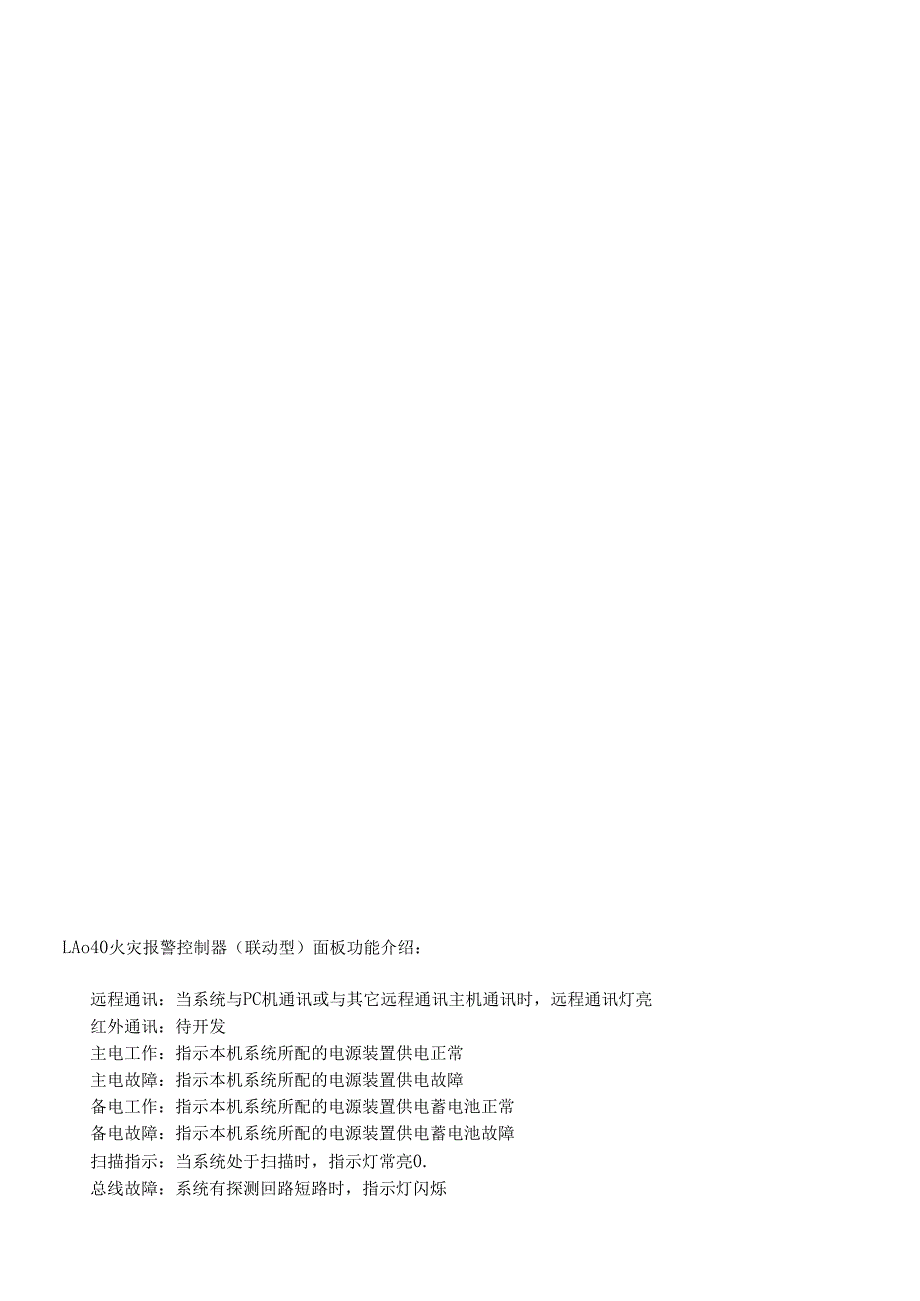

4、AO40火灾报警控制器（联动型）面板图LAo40火灾报警控制器（联动型）面板功能介绍：远程通讯：当系统与PC机通讯或与其它远程通讯主机通讯时，远程通讯灯亮红外通讯：待开发主电工作：指示本机系统所配的电源装置供电正常主电故障：指示本机系统所配的电源装置供电故障备电工作：指示本机系统所配的电源装置供电蓄电池正常备电故障：指示本机系统所配的电源装置供电蓄电池故障扫描指示：当系统处于扫描时，指示灯常亮0.总线故障：系统有探测回路短路时，指示灯闪烁联动故障：系统内有模块类地址点故障时，指示灯闪烁探测故障：系统内有探测器及手报类地址点故障时，指示灯闪烁子站故障：系统内有子站故障时，指示灯闪烁打印故障：打印
5、机通讯出错时，指示灯闪烁火灾预警：暂无定义喷放延时：暂无定义1一一火警：有火警发生时，该灯闪烁，直至复位故障：有故障发生时，该灯闪烁，直至复位联动：有联动控制信号发出时，该灯闪烁，直至复位隔离：系统存在隔离部件时，该灯闪烁，掉电不丧失，直至手动开启隔离部件或系统重新登录2一一联动开关，分为禁止、手动和自动3硬接线区，注册成功后，绿灯常亮，按下启动设备，绿灯闪烁，再次按下停止，绿灯常亮,出现故障时，绿灯熄灭4系统配置联动控制盘5一一液晶显示屏，显示中文信息菜单操作及信息6光标移动键7红外通讯通道（暂未开发）8菜单操作常用按键9扬声器第三章根本操作指南开机：确认探测器、模块等全部连接正确,总线及联
6、动24V无短路或断路，接通220V交流电源，按下系统配置的电源主电开关（注意：按下的时间不能过短，启动后开关自动弹回），即可开机。系统自检：系统自检中，液晶屏上出现“系统正在自检中，此时，面板上的发光管、数码管及联动控制盘、硬接线上的发光管，都循环闪亮，若系统无打印机则系统显示“确认无打印机（上次在菜单中设置打印机开启）,待系统进入监控时打印故障灯闪亮；登录注册：自检后，液晶屏幕上出现（系统设置为开机登录）由于系统忙于搜索内部回路卡、子站、联动盘、硬接线、智能电源、功放和消防通讯主机，控制器对搜索到的结果自动进行登录注册（时间由于搜索的结果不同而有所不同），时钟显示被关掉，完成登录后显示登录结
7、果，按跳出键进入监控状态,若无人操作，等待4秒自动进入监控状态。若上次开机设置开机不登录，则系统在上面显示“系统在初始化，请等待！。关机系统的关机有两种操作方法：9按动控制器300W电源开关后，若键锁按键按下，指示灯常亮，将提示输入密码，等输入正确密码后，系统将自动保存数据并打印后关机，不在键锁状态则直接保存数据并打印后关机。10在操作系统的菜单中，选择第9项的“其它”菜单，然后用数字键输入“系统关机”所对应的编号后，系统将自动关机。监控状态下操作：当系统处于监控状态时，液晶屏上的显示内容如图3T所示：火警信息：在非键锁状态直接按此键，查看最后一次复位之后发生过的火警信息（最多256条），其内
8、容包括火灾发生的日期、时间，报警触发器件所处的回路（子站）号、本身的地址码、类型、所处位置等信息。按键翻页查看，如图3-2所示：故障信息：在非键锁状态直接按此键，查看最后一次复位之后发生过的故障信息（最多256条）其内容包括故障发生的日期、时间，故障的类型，总线部件所处的回路（子站）号、地址码、类型、所处位置等信息。按键进行翻页查看，如图3-3所示:联动信息：在非键锁状态直接按此键，查看最后一次复位之后发生过的联动信息（最多256条），其内容包括联动发生的模块所在的回路（子站）号、本身的地址码、控制设备的名称及其所处的状态。如图3-4所示:在此状态（电锁处于自动或手动）下，直接按Fl进入手动启
9、停状态，如图3-5所示:在此状态下直接按数字键进入手动启动状态，如图3-6所示，当前光标为一粉红色的横线，按上下键可选择不同的设备，F2键为翻页键，跳出键退出此状态。隔离信息：查看曾经隔离过的总线部件所处的回路（子站）号，本身地址号（最多128个）b如图3-7所示：按Fl键进入对各回路隔离操作，如图3-8所示:键锁与解锁：按下此键后，若听到有鸣叫一声且该键上的红灯亮，则说明进入键锁状态，（除消音键外）解锁仍旧按此键，则系统要求输入一级密码，若输入正确，则有嘀嘀嘀三声，此键上的灯灭，表示已解锁，另外系统为了防止无关人员误操作，在无人操作二分钟之后关闭显示屏时自动将系统进入键锁状态，解锁同上如图3
10、9所示：第四章根本功能及报警处理、火灾报警当配接的探测器监视区域内发生火情时，经控制器判定到达报警值后发出声光报警（救火车声），同时在液晶屏上以中文显示报警位置及报警探测器的数量、类型，并且火警指示灯闪烁，打印机打印出相关的信息。处理步骤：7）首先按消音键，消音键灯亮，将控制器喇叭关闭，中文显示报警时间日期，所处回路号，本机地址码，发生的位置。8）现场确认无误后，采取相应措施。9）处理完毕后，按“复位键，使系统回到监控状态。、探头故障报警当探测器与底座接触不良，底座与总线接触不良时，控制器发出声光报警（救护车声），同时在液晶屏上以中文显示故障信息和探测器所在的位置、数量及类型，探头故障指示灯
11、闪烁，并且打印机打印出相关的信息。处理步骤：6）按动消音”键，将控制器喇叭关闭，中文显示故障的类型、时间日期，所处回路号，本机地址码，发生的位置。若为地址点故障：3单个探测器故障报警，可检查底座与总线是否牢固，探测器与底座连接是否可靠。4多个探测器同时报警，可能某处断线。10）排除故障后，按复位键，系统回到监控状态。、总线故障报警总线发生短路时，控制器发出声光报警（救护车声），同时在液晶屏上以中文显示其回路（子站）号，总线故障指示灯闪烁，打印机打出故障信息。处理步骤：此故障一般为总线出现短路，此时应请专业维修人员检查线路，确认故障排除后，方可按复位键，系统回到监控状态。、主电故障报警交流停电，
12、交流电源插头接触不良，交流保险丝熔断或交流电源线被损坏，控制器发出声光报警，同时主电故障指示灯闪烁。处理步躲：发生故障报警时，控制器将自动切换到直流供电，继续工作。值班人员应确认是否停电，或是交流保险丝烧断，还是插头松动，以便及时处理。、备电故障报警如果备用电池电压过低，控制器发出声光报警，同时面板上的备电故障指示灯闪烁。处理步骤：查看备电连接是否接触良好，保险是否熔断。为保证备电工作的可靠性，控制器长期不用时，应至少每隔三个月插上220V交流电源36小时以上，给蓄电池充一次电（可以不用电源开关）。注意：在主电断电后，备电故障发生时，系统将自动要求输入密码，进行关机操作，如果没有及时操作，则一
13、分钟后系统自动关机。、清洗预报如果发现探测器受污染程度超出预定范围时，控制器将会显示地址点的所处回路（子站）号，所处位置，并打印出受污染探测器的地址编码。打印格式如下：探测器清洗+回路（子站）号+编码地址+日期时间值班人员也可通过菜单查询要清洗的探测器。对被污染的探测器确认无误后，建议采取如下措施：3 .关闭电源，摘下该探测器送去清洗；（本公司具备此项业务）4 .换上备用探测器，但必须保持编码与原探测器编码一致，开机后即可正常工作；5 .如果没有备用的探测器，请立即与我公司联系，以免因原探头位置空缺而发生漏报。注意：如果因为探测器已发出清洗预报，用户没有做出及时处理而造成的不良后果，本公司概不
14、负责。第五章LAo40菜单系统详解菜单系统LAO40菜单系统结构如下：1 .登录结果查询1探测回路查询2 子站查询3 硬接线查询4 联动盘查询5 智能开关电源查询6 智能播送功放查询7 消防通讯主机查询另外在此状态下按Fl可重新登录。1 .黑匣子查询2 .地址部件查询8需清洗探测器查询9地址部件参数查询10地址部件返回曲线查询（此功能正在开发）3 .遥控编码设置对回路进行遥控编码对子站进行遥控编码4 .地址部件安装11模块安装12联动盘安装13探测器及手报安装5.初始化设置M举行通讯（此功能正在开发）15系统I期时间16打印机后闭开关17恢史18出厂设置19液晶比照度调节20类比算法选择（此功
15、能正在开发21系统自检7、联动逻辑编程8、密码设置1 一皴宙码2二级密码3三级密码4四级密码9、其它1厂商设置2产品帮助3系统接收数据（此功傀正在开发）-I系统关机5开机登录选择菜单操作在监控状态下，直接按球单键进入系统主菜单界面，如图5T所示.菜单的操作有两种方法：5在主菜单界面下,用图52所示键俄即可实现对菜单的选择.（适合于主菜单与登录结果查HU两界面）.然后按回车键（或确认键）选中此菜单，并进入该菜单界面.6在菜单界面下，用数字键直接输入与菜单项对应的数字编号，即可选中此菜单，并进入该桀单界面.菜单详解.登录结果查询菜单界面如图5-3所示:1）探测回路查询：对登录注册的内部回路卡查询选
16、定菜单中的第1项“1探测回路数：01”,（见图5-4）以上列表为登录上的探测回路号，其形式为回路号和该回路登上的总线部件的总数，没有登录上的回路则以空白显示。若想查看某回路登录具体的总线部件情况，用数字键输入其回路号后按回车键即可进入该界面,（跳出键返回上一级菜单，菜单键返回主菜单）下面是进入01回路查看的登录情况：（见图5-5）以上列表为01回路的地址部件列表，上下键可翻页，跳出键可返回上一级菜单。2）选定菜单中的第2项2子站（层显）数：01”（见图5-6）以上列表为登录上的子站号，其形式为“子站号”和“该子站登上的总线部件的总数，没有登录上的子站则以空白显示。若想查看某回路登录具体的总线部
17、件情况，用数字键输入其子站号后，按回车键进入即可进入该界面，（跳出键返回上一级菜单，菜单键返回主菜单）下面是进入Ol子站后查看的登录情况：（见图5-7）以上列表为01子站的地址部件列表，上下键可翻页，跳出键可返回上一级菜单。3）选定菜单中的第3项”3硬接线数：01”（见图5-8）4）选定菜单中的第4项”4联动盘数：01（见图5-9）在此界面下，各键功能如下：删除：删除已输入，重新输入。跳出：返回上一级菜单菜单：返回主菜单用数字键输入联动盘号后，按回车键进入联动盘查询界面（见图5T0）5）选定菜单中的第5项5智能开关电源数：01”（见图5-11）以上列出已登录上的智能电源的情况,并列举出其参数，
18、此处最多可登录上16个电源。6）选定菜单中的第6项6智能播送功放数：00（见图5-12）7）选定菜单中的第7项7消防通讯主机数：00”（见图5-13）.黑匣子查询：菜单界面如图5-14所示:运行记录黑匣子的功能是对曾经发生过的报警及重要操作记录下来，以备以后查询，该黑匣子可存贮相关信息2048条，并按时间顺序依次排列，当存储区信息存满时，存贮器会自动将最早的信息溢出，将最新的信息记录在最后。黑匣子内容详解见表1表1：黑匣子内容详解记录类型记录参数备注火警日期、时间、所处回路（子站）号，地址号隔离日期、时间、所处回路（子站）号，地址号联动日期、时间、所处回路（子站）号，地址号主电掉电日期、时间主
19、电上电日期、时间开机日期、时间关机日期、时间联动操作日期、时间、所处回路（子站）号，地址号修改日期日期、时间用户联动编程日期、时间恢复出厂操作日期、时间主电故障日期、时间备电故障日期、时间打印故I障日期、时间联动故障日期、时间、所处回路（子站）号，地址号总线故障日期、时间、回路（子站）号回路故障日期、时间、回路号子站故障日期、时间、子站号通讯故障日期、时间子站电源故障日期、时间探测器清洗日期、时间、所处回路（子站）号，地址号硬接线停止日期、时间、硬接线号硬接线动作日期、时间、硬接线号硬接线故障日期、时间、硬接线号设备主电故障日期、时间、回路（子站）号电源故障日期、时间、拨码地址功放故障日期、时
20、间、拨码地址消防主机故障日期、时间、拨码地址联动盘故障日期、时间、拨码地址地址点故障日期、时间、所处回路（子站）号，地址号.地址部件查询1）选定菜单中的第1项则进入需清洗探测器的查询（见图5-16）本控制器随时自动检测系统中是否有脏污的探测器，如果有需要清洗的探测器，系统则自动将需要清洗的探测器编码和预报时间显示并打印出来，同时，通过状态查询也可直接查看需要清洗的探测器。如果没有需要清洗的探测器，则屏幕上没有任何数字显示，如果有需要清洗的探测器，则屏幕上将显示需清洗探测器的地址编码，如果一屏未显示完，按上下键则显示下一屏，显示完后，按任意键退回主菜单。2）选定菜单中的第2项则进入地址部件参数查
21、询（见图5-17）对探测回路查询选定菜单中的第1项则进入对探测回路查询，菜单界面如图5-18所示:用数字键输入回路号（如13）后，按回车键进入的菜单界面如图579所示:对子站查询选定菜单中的第2项则进入对子站查询，菜单界面如图5-20所示:输入回路号（如13）后，按回车键进入的菜单界面如图5-21所示:.遥控编码设置在主菜单界面下，选定菜单中的遥控编码设置项，其菜单界面如图5-22所示:输入二级密码后，菜单界面如图5-23所示:对探测回路编码选定菜单中的第1项则进入对探测回路编码，菜单界面如图5-24所示:用数字键输入要编码的探测回路号（如13）,按回车键后进入遥控编码状态，此时可用遥控器逐一
22、进行编码，液晶显示屏的界面如图5-25所示：如果按Fl键，则结束遥控编码并看结果，此时液晶显示屏的界面如图5-26所示:对子站编码选定菜单中的第2项则进入对子站编码，菜单界面如图5-27所示:用数字键输入要编码的子站号（如13）,按回车键后进入遥控编码状态，此时可用遥控器逐一进行编码，液晶显示屏的界面如图5-28所示：如果按Fl键，则结束遥控编码并看结果，此时液晶显示屏的界面如图5-29所示:.地址部件安装在主菜单界面下，选定菜单中的地址部件安装项，其菜单界面如图5-30所示:输入二级密码后，菜单界面如图5-31所示:模块安装选定菜单中的第1项则进入模块安装，菜单界面如图5-32所示:2选定菜
23、单中的第1项则进入对回路安装，菜单界面如图5-33所示:用数字键输入回路号（如Ol）后，按回车键进入的菜单界面如图5-34所示:用数字键输入地址码（如002）后，按回车键进入的菜单界面如图5-35所示:4选定菜单中的第2项则进入对子站安装，菜单界面如图5-36所示:用数字键输入回路号（如01）后，按回车键进入的菜单界面如图5-37所示:用数字键输入地址码（如002）后，按回车键进入的菜单界面如图5-38所示:注意：对回路安装和对子站安装的操作界面进行到模块安装类型的选择时，以后的操作界面均相似（只有标题不同），如以下操作所述：选择模块安装类型后，液晶显示屏上的操作界面如图5-39所示:以上为模
24、块安装信息，设备名称为选择项，用右键可将黑色光标移到需键入文字信息的位置，填好后按确认键存入该空的内容并移到下一个空格处，上下键可以进行翻页操作（设备名或位置名），若翻页仍没找到想要安装的工程，则按Fl进入用户自定义区域，操作界面如图5-40所示：在输入名称时，请查附录3国标一二级汉字与区位码对照表，输入所需汉字的区位码后，即可得到所需的汉字。以此类推，即可输入设备名称。确认后按F2键存盘退出用户自定义操作界面。按向右移动的操作键盘可以将光标移动到不同的位置。最后按F4存盘退出，如果按跳出键不存盘退出，则本编辑无效。联动盘安装选定菜单中的第2项则进入联动盘安装，菜单界面如图5-41所示：用数字
25、键输入联动盘号（如1）后，按回车键进入该号联动盘的安装界面，如图5-42所示:用数字键输入联动点编号（如12）后，按回车键进入该号联动点的安装界面，如图5-43所示:根据液晶屏上的提示，如果此点为一键单点，则在此屏上完成输入操作后，“确认”键存盘并返回；如果为一键多点，则按F2键后，屏幕上的中间区域将变为多点输入区域，如图5-44所示：注意：该“一键多点”最多可以输入255个模块，输入联动的一子机编号后，在下面的区域内输入该子机内所联动的模块地址号。如果启动的模块在其它的子机内也存在，则按Fl键，输入下一子机编号后，再编辑下一子机内的模块地址号，直至全部操作完成，按“确认”键存盘退出。探测器及
26、手报安装选定菜单中的第3项则进入探测器及手报安装，菜单界面如图5-45所示:6选定菜单中的第1项则进入对回路安装，菜单界面如图5-46所示:用数字键输入回路号（如01）后，按回车键进入的菜单界面如图5-47所示:8选定菜单中的第2项则进入对子站安装，菜单界面如图5-49所示:用数字键输入子站号（如01）后，按回车键进入的菜单界面如图5-50所示:用数字键输入探测器或手报的地址码（如002）后，按回车键进入的菜单界面如图5-51所示:注意：对回路安装和对子站安装的操作界面进行到模块安装类型的选择时，以后的操作界面均相似（只有标题不同），如以下操作所述：以上为探测器及手报类安装信息：设备名、位置名
27、为选择项：按右键不存入该空内容可移动光标到下一空处,按确认键存入并移动光标到下一空位置，上下键可以进行翻页操作，若翻页仍没找到想要安装的工程，则按Fl进入用户自定义区域。操作界面如图5-52所示：在输入名称时，请查附录3国标一二级汉字与区位码对照表，输入所需汉字的区位码后，即可得到所需的汉字。以此类推，即可输入设备名称。确认后按F2键存盘退出用户自定义操作界面。最后按F4存盘退出，如果按跳出键不存盘退出，则本此编辑无效。火灾显示盘的安装在地址部件安装菜单中按“4”进入火灾显示盘的安装.初始化设置在主菜单界面下，选定菜单中的初始化设置项，其菜单界面如图5-53所示:串行通讯设置选定菜单中的第1项
28、则进入串行通讯设置，菜单界面如图5-54所示:系统日期时间选定菜单中的第2项则进入系统日期时间，菜单界面如图5-55所示:依据操作面板上的提示，可对系统的日期时间进行修改。打印机启闭开关选定菜单中的第3项则进入打印机启闭开关，菜单界面如图5-56所示:恢复出厂设置选定菜单中的第4项则进入恢复出厂设置，菜单界面如图5-57所示:用数字键输入密码后，按回车键后，系统开始进行初始化内存，恢复为出厂设置。液晶比照度调节选定菜单中的第5项则进入液晶比照度调节，菜单界面如图5-58所示:类比算法选择选定菜单中的第6项则进入类比算法选择（此功能正在开发）系统自检选定菜单中的第7项则进入系统，系统自检时将进行
29、光自检，包括主控单元的数码管、发光管等和各子机的光检测。.联动逻辑编程在主菜单界面下，选定菜单中的联动逻辑编程项，其菜单界面如图5-59所示：用数字键输入密码后，按回车键进入的菜单界面如图5-60所示:向右箭头改变光标的位置，修改当前光标所处位置的参数可应用删除键和上下箭头键，（注意修改时输入子机号如HOI或Z02时输入H、Z时用F3、F4）修改完一条后，按确认存入一条。按跳出后存盘退出。编辑间接联动时，应时光标停在直接联动的地址码上，按Fl键编辑此点的间接联动逻辑，编辑时同直接联动逻辑。.密码修改在主菜单界面下，选定菜单中的修改密码项，其菜单界面如图5-61所示：注意：本系统将使用权限分为四
30、级：如图5-61所示一级密码：值班员二级密码：维护工程师三级密码：安装调试工程师四级密码：生产厂商使用密码遵循高层次密码可以使用低层次的权限的原则，比方四级密码可以使用一、二、三级密码权限。修改密码选定密码修改菜单中的菜单编号后，系统要求先输入旧密码，等密码输入正确后，系统接着要求输入新密码，并且确认后才存入密码。例如修改二级密码：选定密码修改菜单中的2号后，系统在屏幕上显示的操作的界面如图5-62所示：如果输入密码错误，系统在屏幕上显示为:如果密码输入正确，系统在屏幕上显示的操作的界面如图5-63所示:两次密码输入相同后，系统将自动存入新的密码，否则将退出密码修改操作。.其它在主菜单界面下，
31、选定菜单中的其它项，其菜单界面如图5-64所示：厂商设置：不作详细介绍产品帮助：对产品的简介系统接收数据：请输入三级密码，此键按下后系统停止其它工作，“主电工作”灯亮，表示已准备好接收数据，结合配套软件发送数据到控制器，控制器则自己识别，存入相应内存，在写入过程中“远程通讯灯亮，表示控制器正在忙于接收数据，待写完后“远程通讯灯灭，准备接收下一组数据！系统关机：按下此键后，系统保存数据待完成后，自动切断电源。开机登录：按回车键进入第六章控制器主控单元主要技术参数1 .工作电压：DC24V5%2 .工作电流：5A3 .联动输出电压：27V（+5%,-15%）4 .机内总线驱动点最大探测点数：16X
32、128（2048点）5 .最大子站数：84个（每站128点，共84X128=10752点）6 .硬接线控制点：8个7 .单键总线联动点：48个8 .线制：二总线（无极性）9 .总线长度：1500m10 .使用环境：温度：040：相对湿度：95%RH外型及安装尺寸第七章外形及安装尺寸：（如图7T）接线端子说明：（如图7-2）本主控单元应用27V单一电源供电:主控单元对外接口总线：说明：1、内总线主要用于本机柜装单元的总线,如:30OW电源单元,普通联动盘单元,功放单元等GND2、B、A分别与子设备的GND、TXDRXD相接.2、外总线用于远程通讯,如子站,远程智能开关电源,层显,远程智能播送功放
33、等GND2,A、B分别与子设备的GND、A、B相接（对应）3、Pe机接口用于与PC机或便携机通讯，将本机配套的通讯线的粉红线与RXD2相接，绿线与TXD2相接，黑线与GND2相接.4、市话输入，市话输出是用来连接网络,供远程诊断使用的普通电话线的接入端，输出供电话线转接方便而设置的（现在正在开发中）.该主控单元还设有8个硬接线联动点,供应一些重要的设备的可靠控制.8个硬接线联动点输出不为干接点（平时为5V,动作后为24V）且无设备返回输入端。本控制器内部共有8个内部回路卡（16个内部探测回路），相应的有16个探测回路总线接线短子,如图7-3所示:第八章系统构成3外总线（RS485总线）2222
34、DC24V（2根电源线）3内总线（232总线）16组探测总线8组硬接线点2市话输入输出红外输入输出第九章常见故障及维修不点名3所有探测器都没有点上名，说明总线断路或总线保险烧断，此时应检查总线是否有开路或短路。4个别探测器没有点上名，可能有以下几种情况：连接探测器的总线断开。此时用万用表测量总线电压为零，检查总线。探头与底座接触不良。探测器的编号有重复号或超出控制器的有效范围，应重新编号。4拧下火灾探测器探头或断开连接探测器的总线，控制器不报探头故障，可能原因如下：探测器原编码有重号，应重新编号。控制器正处在报火警状态，由于火警优先，因此不报故障，但消除火警状态后,应正常报警。控制器失控，应交
35、专业维修人员修理。H探测器在触发状态下不报警，首先检查相应的探头是否处在隔离状态，除此之外可能是探头损坏，需要换探头。如果所有探测器均不报警，应请专业维修人员修理控制器。24控制器在无触发状态下报警，此时按控制器上的复位键，如能复位，说明可能是偶然因素造成的误报（如外界环境的影响），如同一探测器出现误报次数频繁，则需要更换探测器或适当调整探测器的安装位置。如果不能复位，探头可能出现问题，请速与本公司联系。25在正常状态下，探测器报故障，应检查控制器和探测器之间连接是否有断线或接触不良之处，或探测器卡簧松动等。1可能有以下几种情况：检查电池是否损坏；电池端子是否接触良好；电池端子接法是否正确（黑
36、色端子应接负极，红色端子应接正极）备电保险丝（FUSE2）是否损坏。第十章日常维护及保修4 .防晒，防热，防潮，防尘。5 .电源线最好靠墙走，不要暴露在人员走动频率较高的地面上，也不要重压电源线。6 .要用中性清洗剂或窗户清洁剂喷射过的软布擦洗机器，不要用挥发性强的清洗剂，也不要将清洗剂直接喷射在机器上7 .不要自行拆卸控制器。8 .不要带电移动控制器。4 .无关人员请勿随便操作控制器，一般情况下，应将键盘锁住，以防误操作。5 .密码及机箱钥匙需专职人员负责。6 .无论专业人员还是值班人员，在检修系统时，一定要关机操作，确认无故障后，方可重新开机。7 .当控制器发出总线故障时，应立即关机并与我
37、公司联系，待故障排除后，方可重新开机投入使用。8 .值班人员应在系统提示有被污染的探测器时，及时核实，如果系统确有被污染的探测器，而用户未作及时处理，由此而造成的不良影响厂家概不负责。9 .探测器灵敏度调整及开关探测器等功能，仅限工程技术人员使用，任何无关人员不得随意操作。否则，造成误报、漏报等后果，厂家概不负责。探测器阈值国标灵敏度等级适用场所13一级计算机房、图书馆、资料室、档案室以及其它存放易燃物器的仓库等禁烟场所4-6二级宾馆客房、国库、写字楼及其它重要办公场所79三级会计室、休息室、餐厅等公共场所2 .控制器应定期请本公司有关的专业人员进行检修，本公司将酌情收费（保修期内免费）3 .
38、本公司使用24V/20A密封铅电池，不能使用非充电电池或非封闭铅电池。建议每隔3年更换一次电池。4 .为了更好的满足用户的需要，自购置之日起，本公司将对产品实行18个月的保修。如在保修期内发现产品有问题（用户方面造成的原因除外），本公司将对产品实行免费保修。第十一章系统相关设备简述微型面板式打印机使用说明：1、性能特点：1 .采用针式撞击点阵打印方法2 .打印纸57.5毫米宽，50毫米最大外径的普通白纸纸卷3 .单电源DC5V5%操作，平均电流3A,峰值电流5A4 .外形尺寸：122（宽）129（高）90（深）毫米5 .工作环境：操作温度：0-40；相对湿度：5-85%2、系统安装：5.1 打
39、印机的外形尺寸：2.2安装方法：请按照图2-1所示的尺寸在仪器设备的垂直面板上开一个安装孔和4个固定孔，然后即可将打印机安装固定在面板上。注意：使用单一DC5V电源，电源电压的容许范围为5V0.25V,电源容许量23A。电源极性一定不要接错，电源电压一定要在容许范围内，否则会给打印机造成永久性损坏。2. 3色带安装：色带盒在打印机出厂时己经装好，但经过一段时期使用后，需要更换色带盒。具体更换色带盒步骤如下：2如图2-2所示，取下打印机的前盖板。3将打印机头上的旧色带盒轻轻取下。注意：请先抬起色带的左端，然后再抬起色带盒的右端，取下色带盒。16将色带盒的右端轻轻放在机头右端的齿轮上，左端稍微抬起
40、这时如果发现色带盒右端未落到底，请用手指按住色带盒上的旋钮，按箭头方向稍微转动一下，直到色带盒的右端落到底后再放下色带盒的左端,请检查色带是否拉直，如果没有拉直，直到把色带拉入色带盒内并拉直为止，然后合上打印机的前盖板。2.4安装卷纸：打印机在出厂时，已经安装了纸卷，但并没有把纸端插入到机头内，这是为了在长途运输或长期储存打印机时，防止机头损坏，因此，在使用打印机前一定要先把纸卷的纸端插入到机头内。装纸的过程如下：2翻开打印机的前盖板，如图2-2所示3从打印机上取下纸卷轴。如打印机上已有纸卷，可跳过这一步，到第4步4将新纸卷套在纸卷轴上，然后将纸卷按入打印机的导槽内。注意：在取下打印机之前，
41、一定要确认打印机的电源已关掉。8将纸端剪成如图2-3的式样9接通打印机的电源，按【走纸】键使机头转动，使机头转动，这时用手将纸端送入机头下面的入纸口处，纸会快速进入机头,直到从机头正前方露出为止,当露出有一定长度时，再按一下走纸便述关上电源.之好打印机的前盖板，将打印机的头从前萩板的Hl纸口中穿出,打印机面板上有两个指示灯，绿色为电源指示灯，红色为纸将尽告警指示灯.上电后，电源指示灯亮当打印机内纸符尽时,红灯亮告警.该打印机还有一个【走纸键（翻开前面板可见），按下【走纸）键，松开后打印机停止送纸.自检测可以检测打印机是否工作正常，如果能绯iE确地打印出自检清样，则说明除了和主机的接口外，打印机
42、一切正常，否则需要检修。自检测首先打印出机头型号，然后按照两个字符集的顺序，打印出全部有效数字符，随后打印出接口形式和国标一、二锻汉字库字样.自检测的方法是按住走纸键并接通电源.待纸开始走时再松开走纸世,打印8璃打印出自检清样.4,打印机的修护：4.1 机头健护为了确保打印机的正常工作,特别要注意不要随意拆卸打印机头.对于不使用打印机外壳的用户,更要注意对机头的保护.-I如果长期不使用打印机，的不要将打印机接通电源，5如果发生打卬机工作不正常时,请关掉打卬机电源，6使用电源必须符合要求，否则对打印机头不利.7不要对机头上润滑油.8更换纸卷时，请注意机头上是否有纸利,如果有纸烟,请轻轻吹去，9更
43、换色带盒时，不要用大力压色带自，否则可能压坏打印机上的果料轮轴。10保持打印机戕路干净无尘土。4.2 其它窟点小事，-1不要插拔芯片，如果有异常，谢送厂家维修,5不要对色带盒上色带油，否则回投坏机头。6用户自行压制连接电战时，一定要注意自己的打印机口是井行或是串行口，不要和主机发生连接错误。本机带48个联动点，出厂时，系统中为空号，在实际工程中可以随时改变这种对应关系（参看联动盘安装）.安装的对应关系爵系统记忆,掉电不会丧失,机器上电时.与联动盆搂号对应的模块被点上了名（注册上了）.则联动盘卜.相应绿灯就会常亮,球灯不亮的均说明相应模块未被登录上.对于坡接线8个），自检后处于常亮状态，即容止状
44、态.若该硬接线开路或短路.系统检测出故障，该点指示灯关抻不能使用，若愉电后按坡位腿，系统会虫新检测，使之处于正常状态.联动盘及便接线工作在三种状态下：I、联动禁止状态,2、手动允许,3、自动允许，通过面板上的联动方式钥匙来选择。1 .联动禁止状态在联动禁止状态下，任何联动都无法发生作用，机器相当于纯报警控制器，按下联动盘及硬接线上的键，无任何反应。2 .手动允许面板上钥匙旋在手动允许处，使机器置于联动手动允许状态下，在这一状态下，自动联动将被禁止发生作用，联动盘可以直接被手动操作。比方，假设联动盘上3号键对应编码地址为3的控制模块，而该模块控制着一消防泵，在手动允许状态下，按动联动盘3号键，则
45、相应绿灯会闪烁，3秒钟以内消防泵即可启动，如有返回信号，控制器接收到返回信号后，即点亮联动盘上相应红灯，红灯是与设备启动后的返回信号联系在一起的；只要设备启动了，则发送回信号，红灯就亮；只要设备停止了，返回信号消失了，红灯也就灭了。3 .自动允许面板上钥匙旋在自动允许处，使机器置于联动自动允许状态下，在这一状态下，自动联动将被允许发生作用，并且手动操作优先。手动操作方法与上面说的完全一样，按动联动键盘即可启动相应的设备。不再细述。自动联动不需要人为操作，自动分析火警信号，根据事先输入的联动关系，判断其是否满足启动设备的条件，一旦满足了启动设备的条件，控制器即向控制模块或硬接线发出指令启动设备，此时，对应于该控制模块（或者说设备）的联动盘上的绿灯闪烁，3秒钟以内，设备将启动，发送回信号，控制器接收到返回信号后，点亮联动盘上相应红灯。11.3LA701LA702智能开关电源1 .1用途：LA70kLA702是我公司最新研制的智能型开关电源。根据安
