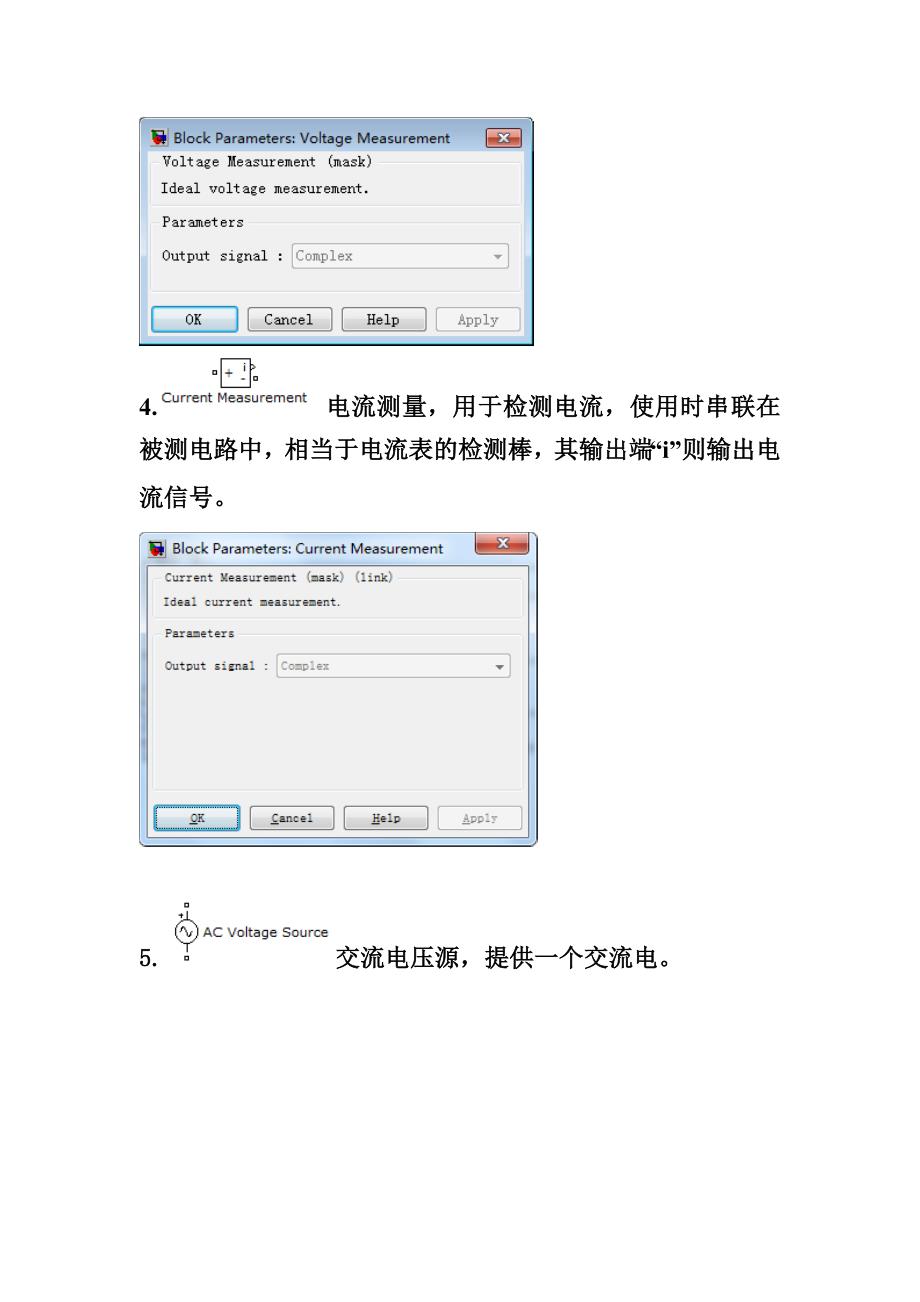

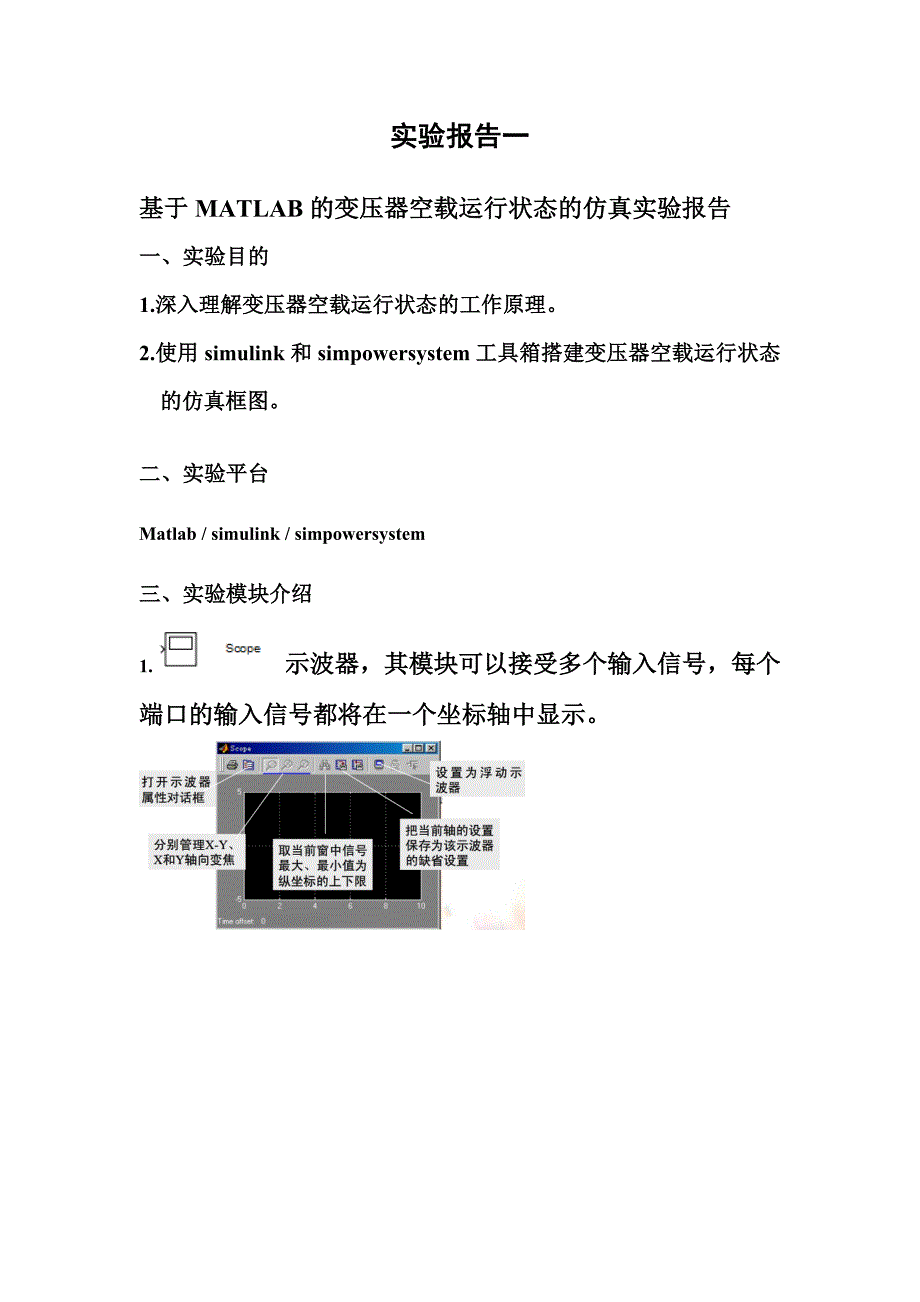

1、实验报告一 基于MATLAB的变压器空载运行状态的仿真实验报告一、 实验目的1.深入理解变压器空载运行状态的工作原理。2.使用simulink和simpowersystem工具箱搭建变压器空载运行状态的仿真框图。二、实验平台Matlab / simulink / simpowersystem三、 实验模块介绍1.示波器，其模块可以接受多个输入信号，每个端口的输入信号都将在一个坐标轴中显示。2.为了执行仿真其可以允许修改初始状态、进行电网稳定性分析、傅里叶分解等功能.3.电压测量，用于检测电压，使用时并联在被测电路中，相当于电压表的检测棒，其输出端“v”则输出电压信号。4. 电流测量，用于检测电

2、流，使用时串联在被测电路中，相当于电流表的检测棒，其输出端“i”则输出电流信号。5.交流电压源，提供一个交流电。6. 饱和变压器。7. 串联RLC支路。四、 实验原理图1-1 单相变压器空载运行原理图五、 仿真实验内容图1-2单相变压器空载运行仿真模型仿真参数设置如下：示波器参数设置如图1-3、1-4所示：采样时间Sample time为1e-6s,端口number of axes为4。图1-3示波器参数设置图1-4示波器参数设置交流电压源参数设置，U=220，f=50Hz,如图1-5所示。图1-5交流电压源参数设置阻感参数设置,R=0.14,L=1e-3 H如图1-6所示：图1-6阻感参数设

3、置饱和变压器参数设置，如图1-7所示。图1-7饱和变压器参数设置多路测量仪参数设置，如图1-8所示。A)B)图1-8多路测量仪参数设置分离器参数设置，图1-9所示。图1-9分离器参数设置有效值参数设置，如图1-10显示。图1-10有效值参数设置六、仿真实验运行结果七、 实验体会通过这次仿真实验，我更深入理解了变压器空载运行状态的工作原理。另外要感谢老师的辛苦指导，使得我的仿真实验顺利完成。 实验报告二 姓名：梁玉梅 学号：1112090137 指导教师：刘桂英基于MATLAB的变压器负载运行的仿真实验报告一、 实验目的1.深入理解变压器负载运行的工作原理。2.使用simulink和simpow

4、ersystem工具箱搭建变压器负载运行的仿真框图。二、实验平台Matlab / simulink / simpowersystem三、实验模块介绍1.示波器，其模块可以接受多个输入信号，每个端口的输入信号都将在一个坐标轴中显示。2.为了执行仿真其可以允许修改初始状态、进行电网稳定性分析、傅里叶分解等功能.3.电压测量，用于检测电压，使用时并联在被测电路中，相当于电压表的检测棒，其输出端“v”则输出电压信号。5. 电流测量，用于检测电流，使用时串联在被测电路中，相当于电流表的检测棒，其输出端“i”则输出电流信号。5.交流电压源，提供一个交流电。6. 线性变压器。 7. 串联RLC支路。8. 多

5、路测量仪，可以接收该需要测模块的电压、电流或电压电流信号并输出。9.求均方根值。 10. 显示输入值。四、 实验原理图1-1 单相变压器负载运行原理图五、 仿真实验内容图1-1单相变压器负载运行仿真模型仿真参数设置如下：示波器参数设置如图1-2、1-3所示：采样时间Sample time为1e-6s,端口number of axes为4。图1-2示波器参数设置图1-3示波器参数设置交流电压源参数设置，U=220，f=50Hz,如图1-4所示。图1-4交流电压源参数设置阻感参数设置,分别为R=0.14/0.035/4,L=7e-5/2e-51e-3 H如图1-5所示：图1-5阻感参数设置线性变压器参数设置，如图1-6所示。图1-6线性变压器参数设置六、 仿真实验运行结果七、 实验体会通过这次仿真实验，我更深入理解了变压器负载运行的工作原理。
