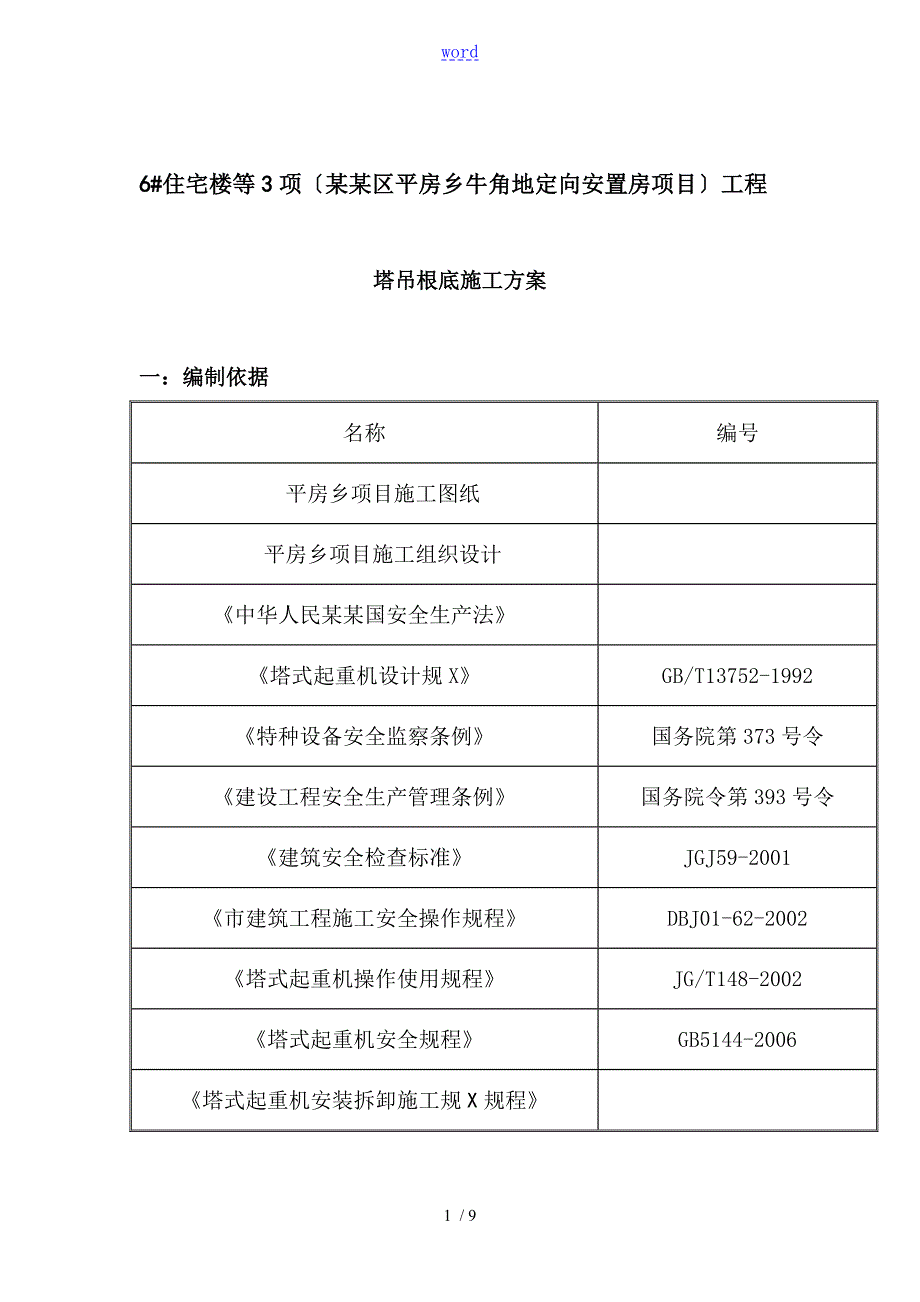

1、word6#住宅楼等3项某某区平房乡牛角地定向安置房项目工程 塔吊根底施工方案一:编制依据名称编号平房乡项目施工图纸平房乡项目施工组织设计中华人民某某国安全生产法塔式起重机设计规XGB/T13752-1992特种设备安全监察条例国务院第373号令建设工程安全生产管理条例国务院令第393号令建筑安全检查标准JGJ59-2001市建筑工程施工安全操作规程DBJ01-62-2002塔式起重机操作使用规程JG/T148-2002塔式起重机安全规程GB5144-2006塔式起重机安装拆卸施工规X规程塔式起重机技术条件GB/T5031-2008建筑机械使用安全技术规XJGJ33-2012建筑设备安装工程施

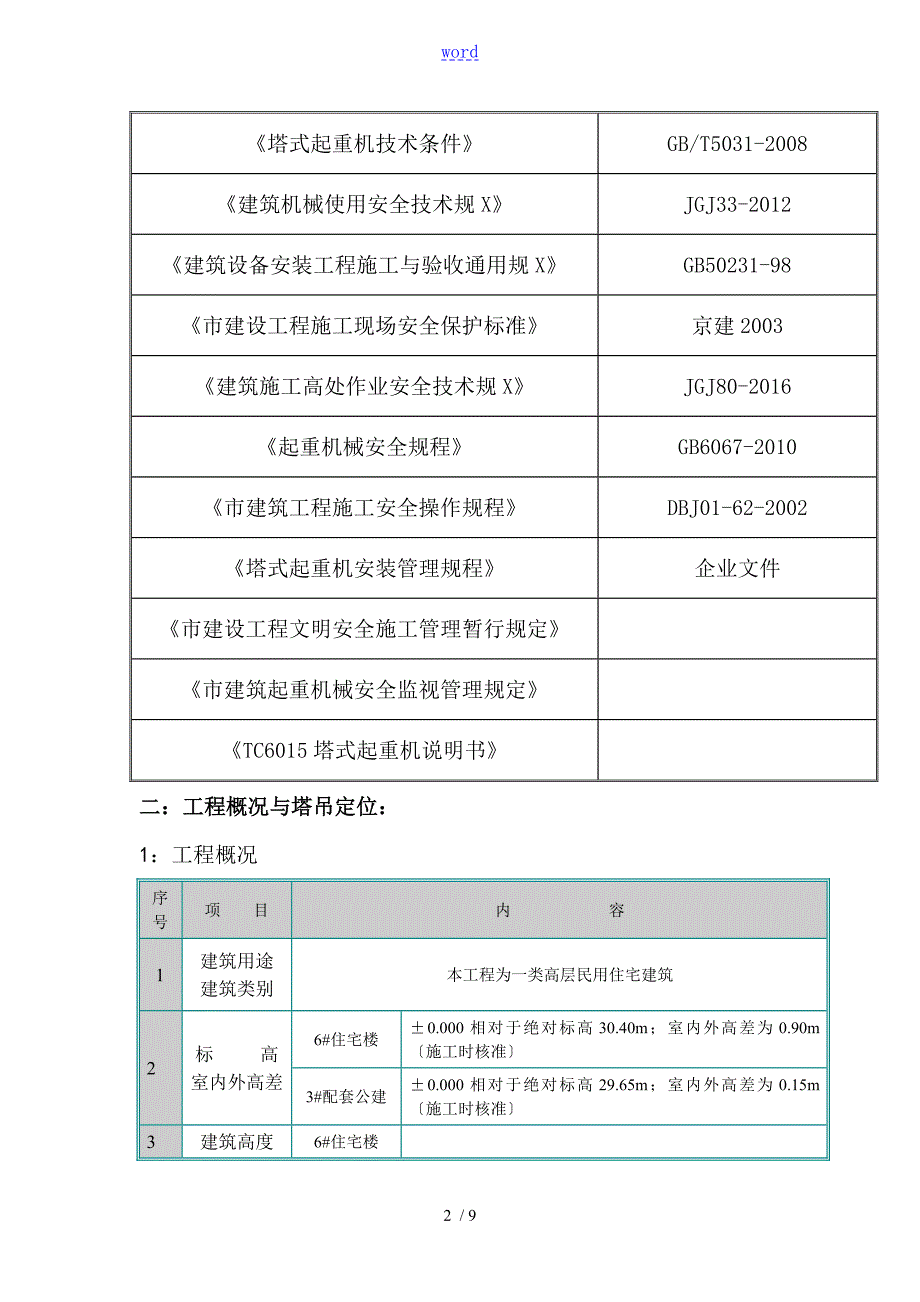

2、工与验收通用规XGB50231-98市建设工程施工现场安全保护标准京建2003建筑施工高处作业安全技术规XJGJ80-2016起重机械安全规程GB6067-2010市建筑工程施工安全操作规程DBJ01-62-2002塔式起重机安装管理规程企业文件市建设工程文明安全施工管理暂行规定市建筑起重机械安全监视管理规定TC6015塔式起重机说明书二:工程概况与塔吊定位:1:工程概况序号项 目内 容1建筑用途建筑类别本工程为一类高层民用住宅建筑2标 高室内外高差6#住宅楼0.000相对于绝对标高30.40m;室内外高差为0.90m施工时核准3#配套公建0.000相对于绝对标高29.65m;室内外高差为0.

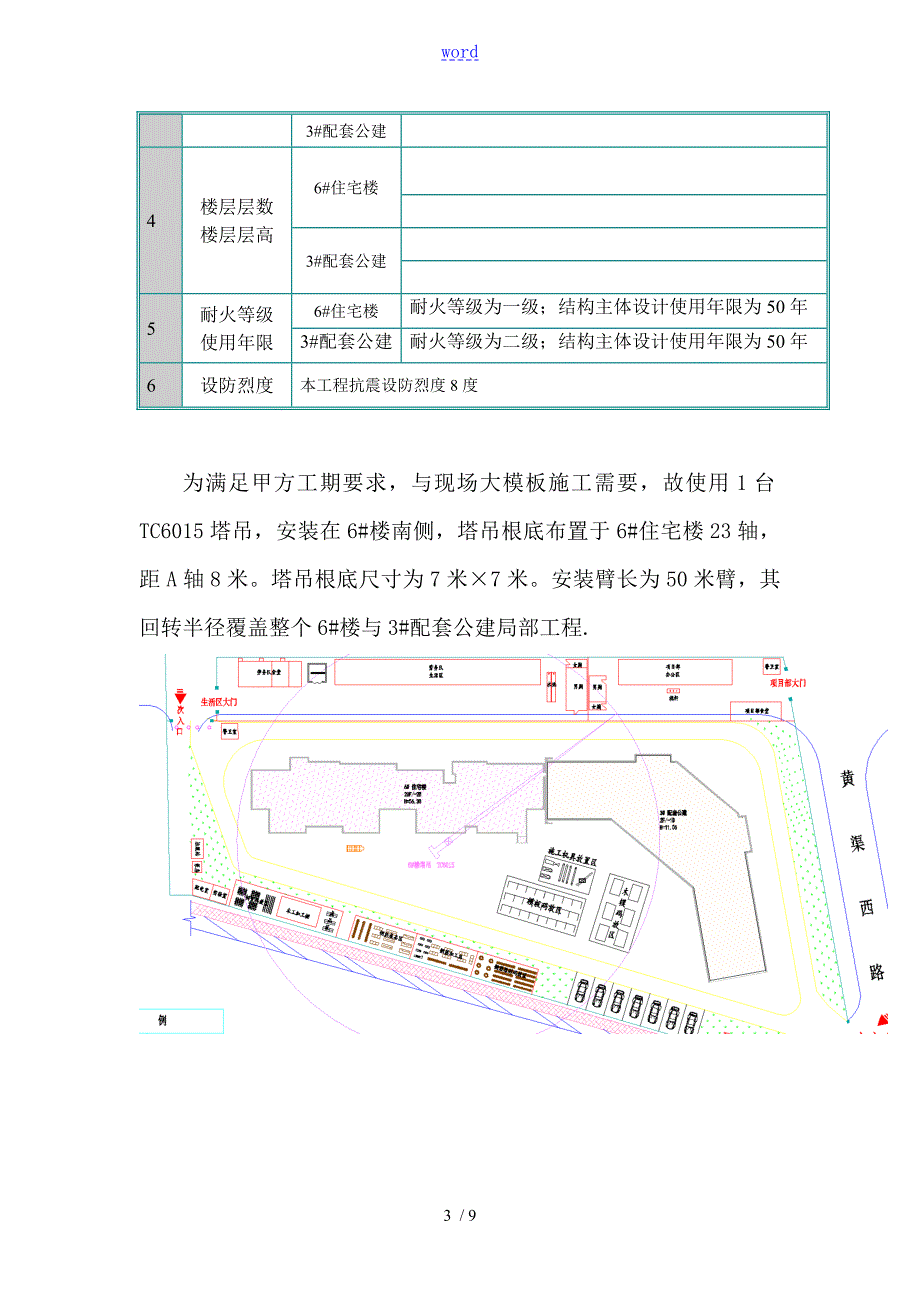

3、15m施工时核准3建筑高度6#住宅楼3#配套公建4楼层层数楼层层高6#住宅楼3#配套公建5耐火等级使用年限6#住宅楼耐火等级为一级;结构主体设计使用年限为50年3#配套公建耐火等级为二级;结构主体设计使用年限为50年6设防烈度本工程抗震设防烈度8度为满足甲方工期要求,与现场大模板施工需要,故使用1台TC6015塔吊,安装在6#楼南侧,塔吊根底布置于6#住宅楼23轴,距A轴8米。塔吊根底尺寸为7米7米。安装臂长为50米臂,其回转半径覆盖整个6#楼与3#配套公建局部工程.3.TC6015塔机技术参数该塔机为变频塔机,固定式塔机最大自由高度可达60m, TC6015塔机起重臂长60m回转半径63m,
4、平衡臂14m回转半径16m,2.5m1m幅度内最大起量10t,60m幅度的最大起重量四绳tt;最大起升速度100m/min,额定起重力矩125tm,供电总容量为72KVA,最大支反力165t5.4m,平衡臂宽3m,起重臂宽2m,根底中心距结构外墙之间最优距离为5m左右。该工地使用 TC6015型塔机作为现场垂直吊装运输工具,根底为预埋固定式根底,根据塔吊技术参数要求,塔吊根底对地面压力承载力须达到188Kpa以上,经查看地勘报告塔基板底标高22.4m,参照2-2剖中B29-B30位置,确定持力层为1,地基承载力为220Kpa,满足要求。5.立塔之前需要准备的资料: 塔机根底施工方案 立塔位置地
5、耐力 土壤干密度试验资料 砼根底砼试块报告 钎探记录 隐蔽工程检验记录 水平度测量记录砼浇注后的,要符合要求 接地电阻测量记录两组三:塔吊根底定位与规格吊根底位于6#楼南侧TC6015塔机砼根底的选择:按说明书要求,塔机根底选用7m(长)7m宽1.4m高尺寸的根底,标高同6#楼底板标高。地耐力要求达到:188kpa。塔基主筋采用HRB400的25螺纹钢筋,双排双向布置,间距170mm,浇筑C35混凝土。根底下浇筑100厚C15混凝土垫层,四周边长宽尺寸超出根底尺寸100mm。砼均采用C35,待强度达到80%以上,方可立塔。TC6015A-10E根底载荷载荷 工况 Fh(KN) Fv(KN)弯矩
6、M(KN.m)扭矩Mn(KN.m)工作状况 317602760385非工作状况 1176805100四:施工要求 1、马凳制作:先打垫层,然后按如下图制作四个马凳钢板与螺纹钢的连接采取满焊,做好后按附图位置将其安放在根底垫层上不准放在钢筋网上,再将底层钢筋绑好,保证马凳中心间距2m,用水平仪抄测水平度,要求偏差2mm,与底层钢筋焊牢,等待支脚就位。4、固定支腿就位:由机械设备分公司和项目部共同完成,要求: 就位前,不绑上层钢筋,就位后,再将上层钢筋绑好。在浇注砼前再一次抄测水平度垂直度要求偏差2mm,偏差过大可用1mm或2mm厚的钢板调整,钢板由项目部准备,调整好后用电焊将固定支腿与马凳焊结实
7、定,防止浇注砼时固定支腿错位。在砼浇注过程中随时监测水平度垂直度要求偏差2mm,如发现偏差过大,需要马上采取措施使偏差在允许X围之内。在砼浇注完毕后抄测水平度垂直度要求偏差2mm。注意:马凳和固定支腿周围的钢筋不能切短,也不能减少。 5、塔机接地方法:准备三根334.5镀锌钢管,用404镀锌扁铁将三根钢管焊成等边三角形接地体采取满焊,焊缝要80mm,将接地体完全埋入地下,顶端距地面0.6米。然后用上述型号扁铁将接地体与塔身用螺栓连接。此为一组接地装置,要求做两组。 6、电闸箱准备:在塔机根底验收之前,塔机的专用电闸箱应到位,闸箱距塔机5m,供电总容量为72KVA。7、要有防水措施。m。TC60
8、1560m塔机起重量对照表:幅度m162030354045505560起重量t两倍5四倍10五、安全文明施工1、施工人员必须持证上岗,必须进展班前讲话,重视个人自我防护,进入工地按规定佩带安全帽,进展深坑作业和特殊工种按规定佩戴防护用品。2、严格执行施工用电规程,加强现场施工用电管理,严禁乱接、乱扯。3、施工用电采用“三相五线制,用电设备严格按照“一机、一闸、一漏、一箱布置。4、施工过程中注意防火安全。5、做好基坑周围的安全防护工作。6、施工顺序按预订的施工组织设计或施工方案进展,不得随意施工。7、施工塔吊根底人员必须戴安全帽、穿防滑鞋等。8、基坑土方开挖过程中遇雨天应用潜水泵与时抽出基坑内集水。9、在雨天不得浇筑砼。砼浇筑完成后应用彩条布覆盖保湿养护。10、施工用电要由专门电工进展安装,严禁私拉乱接电线。11、塔吊螺栓安装时,应严格按照吊安装规程执行,并应有专人指挥。12、施工时需要照明亮度大的工作尽量安排在白天进展,减少夜间施工照明电能的消耗和对周围居民的影响9 / 9
