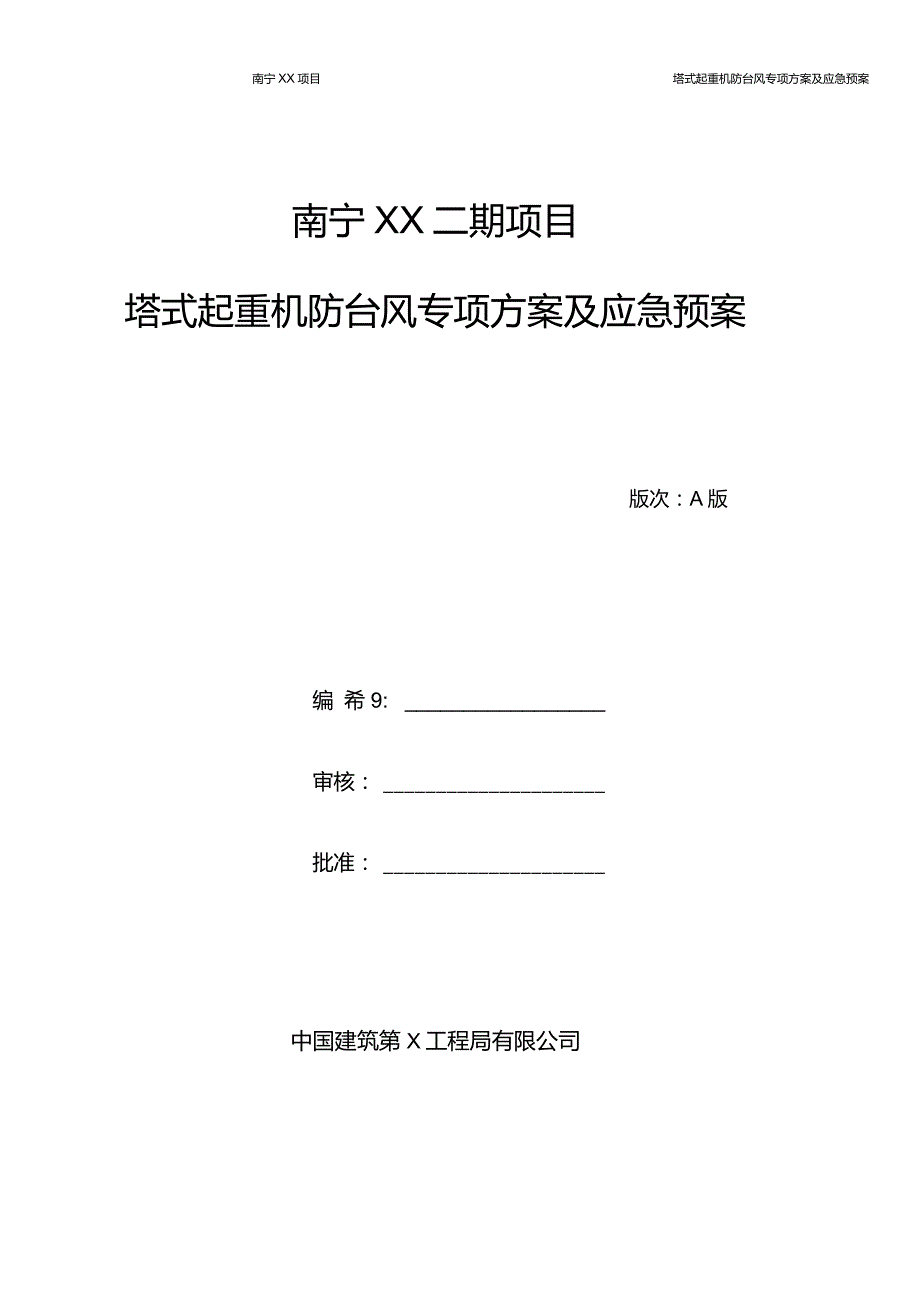

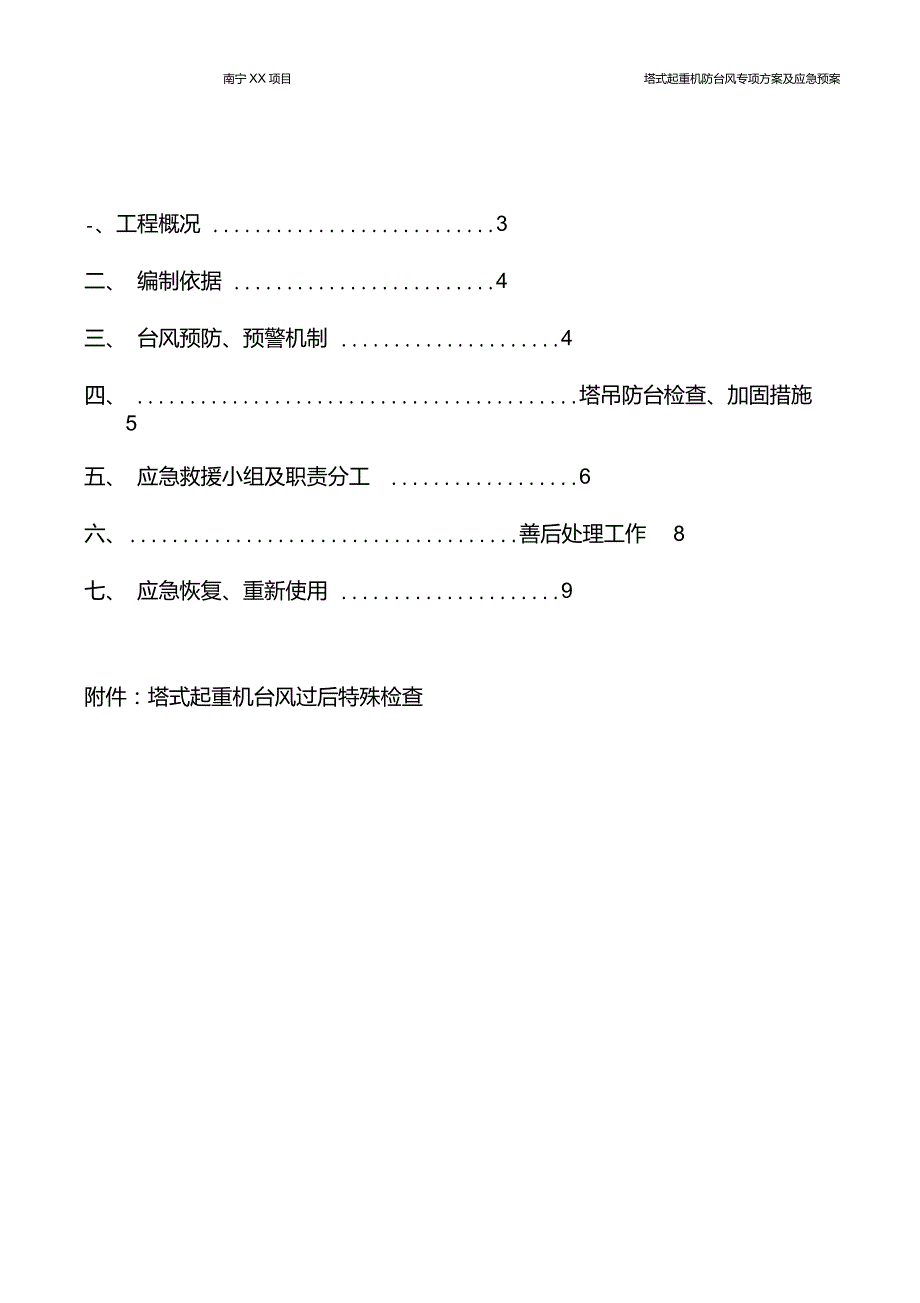

1、南宁XX项目塔式起重机防台风专项方案及应急预案南宁XX二期项目塔式起重机防台风专项方案及应急预案版次：A版编 希9: 审核：批准：中国建筑第X工程局有限公司年 月ii南宁XX项目塔式起重机防台风专项方案及应急预案-、工程概况3二、 编制依据4三、 台风预防、预警机制 4四、塔吊防台检查、加固措施 5五、 应急救援小组及职责分工 6六、善后处理工作 8七、 应急恢复、重新使用 9附件：塔式起重机台风过后特殊检查3南宁XX项目塔式起重机防台风专项方案及应急预案、工程概况1.1工程概况：工程名称：南宁XX二期项目工程地址：南宁市五象新区建设单位：南宁XX投资有限公司施工单位：中国建筑第X工程局有限公
2、司监理单位：广州XX有限公司1.2地理位置：南宁XX项目位于广西自治区南宁市五象新区，西至良堤路、东至滨堤路、北至青坪大桥（规划）、南至青山大桥（规划）及五象大道。项目地块总规划用地面积46.87公顷，约703亩，建筑面积147.15万讥工程由北至南分为A、B、C D共四个区；其中二期用地分为 A B2、C2 C4 C5个区域， 建筑面积约为80万平米。A区住宅建筑面积约12.01万平米，由5栋3F层（11.4m）、1栋3+1F层（11.4m）、6栋 4F+1层（17.5m）、6栋11+1F （36m）、1栋11F （35.2m），部分2层底商及一层整体地下室组 成。框架、框架剪力墙结构。B2
3、住宅区建筑面积约 20.76万平米，由1栋9层（27m），1栋12层（36m），2栋17层（54m），4栋32层（99.6m），1栋25层（79.8m），部分2层底商及一层整体地下室组成。框 支剪力墙结构。C2区五星度假酒店，建筑面积约 5万平米，由1栋57层客房主楼（28m）和一层宴会 厅及一层整体地下室组成。框架结构。C4区为学校区域，建筑面积约1.85万平米，由1栋3层幼儿园及风雨操场，1栋5层小 学教学办公楼。无地下室。框架结构。C5区为超高住宅及公寓楼，建筑面积约40万平米，由3栋51层超高住宅楼（高159.3m）， 2栋55层的SOH（公寓楼（178.8m），1栋38层的SOHO+
4、LO公寓楼（179.7m）、2层底商及 二层整体地下室（建筑面积约 6万川）组成。框支剪力墙、框架一核心筒结构根据施工需要，需要在A地块安装5台塔式起重机，B2地块安装7台塔式起重机，C2地 块安装3台塔式起重机，C4地块安装1台塔式起重机，C5地块安装6台塔式起重机。建筑工地塔机在强台风侵袭后易造成塔机倾斜、弯折、倒塔现象。给人的生命、财产造 成极大的损失。为了保证施工现场工人、塔机的安全，减少台风期间经济损失。中国建筑工程局有XX限公司广西分公司XX项目部特编制本方案，保证在台风来临之前，施工现场能够 最大限度的保障塔吊安全。二、编制依据2.1国家有关塔式起重机的国家有关法规、技术标准和规
5、范、规程：1、塔式起重机安全规程GB5144-20062、塔式起重机GB50320083、建筑机械使用安全技术规程JGJ33- 2012;4、建筑施工安全检查标准 JGJ59-2011；5、机械设备防护安全要求 GB819 2003；&建筑起重机械安全评估技术规程 JGJT 189-20097、建筑起重机械安全监督管理规定（建设部令2008第166号）2.2塔机的使用说明书。3.3以往塔吊使用中积累的技术资料等。4.4公司有关管理制度、工程项目施工组织设计。三、台风预防、预警机制3.1台风灾害监测项目部应负责台风、强台风（包括：所引起的雷、暴雨、风暴潮）等灾害的监测、预报、 预警信息的届时收集
6、并及时向防台指挥机构提供台风、降雨、风暴潮的实时信息和预报成 果等灾害监测资料。3.2台风灾害预警 台风侵袭预警项目部应加强台风监测和预报，及时对台风侵袭的影响情况进行预警。防台应急小组应 根据可能受台风侵袭的影响程度，加强值班，跟踪台风动向，研究防御对策，明确防御重点， 及时将有关信息向集团公司有关防台指挥机构汇报反馈。 台风侵袭准备项目部应根据台风影响程度，及时启动相应的应急响应，由防台应急小组负责，部署安 排防台工作，明确防御目标和重点，发布施工人员转移命令；组织人力、物力做好防台救助 准备；组织指挥进行塔式起重机防台救助工作。加强值班，密切监视台风、雷、暴雨、风暴 潮，并予以及时预报
7、预警。 台风侵袭监控施工现场的塔机，应安装风级风速报警器， 并有瞬时风速风级的显示能力。当风力大于 6 级时能发出报警信号，停止一切吊装作业，包括塔机的顶升加节作业。四、塔吊防台检查、加固措施4.1塔吊防台检查 项目部防台应急小组及各相关职能部门，应按职责分工组织对台风危险区域的塔式 起重机，进行逐台造册登记、技术状况及应急预案等备案审核检查。 在台风、强台风到来之前，项目部的安置部、工程管理部要对塔式起重机司机进行培训及交底，要求各司机熟悉本预案内容，并使司机明白台风来临时应掌握的防范措施。 防台应急小组及现场防台应急领导小组应部署相关部门与塔机维修工及机长检查塔 机的风速仪及塔机的风标效
8、应是否灵敏可靠。检查塔吊的基础节、标准节、附墙预埋件螺栓 是否齐全及有无松动。检查各部位的销轴、开口销是否固定牢固可靠，如有问题应及时处理 完整，不能留有任何安全隐患。 防台应急小组及现场防台应急领导小组应的相关部门拆除塔机上的广告牌、广告布条 等。同时将顶升套架降至地面，以减小塔身的受风面积。 塔机的机长应组织操作司机等有关人员在台风、暴风雨来临前，清除塔机上不必要的 工具、油桶及杂物，将其吊运至地面；露天的电控箱、电机等电器设备应采取防淋湿措施， 并用彩条布或帆布包裹；电工负责检查现场所有塔机塔身上的电缆线，确保全部固定捆绑牢 靠。 在48小时接到台风警报时，塔机应立即停止作业，同时必须将
9、小车收到臂端，吊钩 上升至高度限位限制高度，关好驾驶室门窗，关闭主电源，打开回转的风标效应，切断塔机 独立配电箱的电源，对于行走式塔机需将防风夹轨器恢复使用，确认有效后人员及时撤离到 安全地带。 当预报风力大于6级小于11级时，塔机除停止工作、切断电源外，还须检查塔身、 附墙杆、机构、电气箱、灯具等是否连接牢固，有问题应及时处理将吊钩升到最高处，吊 臂应能随风转动，回转范围内不得有障碍。4.2塔吊加固措施台风来临时塔机施工非工作状态的风载荷过大：塔机可以采取降节、拉缆绳锚固等抗台 风措施；当预报风力大于II级时除采取上述措施外，处于独立高度的塔机应在塔身上部安装一道 附墙杆，若不能设置附墙杆的
10、至少应降下 1/3的高度。已经安装附墙杆的塔机应当降低高度 到不与建筑物顶部相碰为止，必要时应拆除建筑物顶部的钢管脚手架等设施，让塔身尽量降 低。拉缆绳锚固的设置： 塔机应绑拉4道防风揽绳，缆绳在塔身上部的锚固：每道防风揽绳为二根。防风揽绳上端一般应固定在塔身的水平腹杆处，防风揽绳的水平延伸角度一般控制在45方向，固定的方式等同于塔身外附附着支撑的方式（防风揽绳的锚固附着框与外附附着框的结构与安装 形式基本一致）。 防风揽绳的设置亦可采用特殊制锚固标准节，其上部为普通塔机标准节，而下部为供 防风揽绳锚固的特殊锚固节。 防风揽绳的下端固定各机型塔机的地面四周的锚固地锚上 防风揽绳的初始张紧力的调
11、试控制：先在防风揽绳的固定端与两调整螺杆上的牵引支 架之间设置100KN的拉力器，将之调整到额定值后，测量并记录地锚的固定端与拉防风揽绳 固定端的两销轴中心尺寸（L计），然后拆除拉力器，将拉防风揽绳固定支架重新装入两调整 螺杆，调整两调整螺杆，使地锚的固定端与拉防风揽绳固定端的两销轴中心距离与测量并记 录的（L计）一致即可。 防风揽绳调整时，必须在塔身对角线方向同时均匀初始张紧，确保塔身垂直度保持 3/1000的范围内。五、成立防台风领导小组成立施工紧急情况应急领导小组，负责应急救援工作的指挥、协调、救援工作。领导小 组总指挥由项目经理担任，若总指挥外出，由项目副经理担任副总指挥进行实施救援工
12、作的 展开，具体人员安排如下。5.1应急救援小组及成员5.1.1防汛工作领导小组：电话：138*电话：189*组长：XX烈副组长：XX建5.1.2小组成员：预防检查组负责人:XX陶电话:151*XX!电话：186*XX根电话：156*XX飞电话：135*XX东电话：151*XX新电话：186*通讯联络组负责人: 安全保障组负责人: 抢险抢修组负责人: 医疗救护组负责人: 后勤保障组负责人:5.2救援小组职责及分工5.2.1组长、副组长：在台风、暴雨到来前通过各种媒体（电视、广播、网络、报纸）密切关注气象预报，根 据掌握台风、暴雨动向分配各小组做好相应的准备。5.2.2预防检查保障小组成员：在台
13、风、暴雨来临前组长组织做好如下工作： 检查塔吊基础排水是否通常，集水井是否有沉积的杂物，水泵是否工作可靠，发现隐 患立即排除； 在台风暴雨到来前对塔吊的检查，特别检查预埋螺栓、标准节连接螺栓、地脚预埋件 或十字梁； 塔吊上是否有杂物。如有应立即清理； 多塔作业是否有安全距离、与附近建筑物或构造物是否有安全距离； 当台风达到六级以上，应停止作业，起重臂转到顺风方向，并松开回转制动器，使其 随风自由转动。5.2.3通讯联络小组在台风、暴雨来临时负责现场米取的措施和事态发展情况向总指挥报告，如发生伤亡事 故，立即拨打120急救： 说明险情、伤情和已采取什么措施，以便求援人员事先做应急求援准备。 讲清
14、事发地在什么地点，附近有何特征。 说明报救者单位、姓名、电话。并由资料员到路口接救护车，质检员在关键路口位置 引导救护车到达事故现场。由检验员组织人员对现场道路进行清理，以便车辆及时到达事故 地点。524安全保障（警戒）小组 在台风、暴雨来临前时对塔吊下四周倒下的安全距离进行警戒，警戒区内人员应及时 撤离，并由该小组全员进行监护，严禁无关人员进入警戒区。 在发生事故有安全保障小组应及时对现场进行设置警戒，防止无关人员进入造成二次 伤害。 保护好事故现场，以便进行事故调查，如有需要移动的应拍照或画图示意。5.2.5医疗救护小组在台风、暴雨来临时如果造成伤亡事故，由组长组织组员对伤员进行现场分类和
15、急救处 理，负责在第一时间对伤员实施有效救护；并及时向医院转送。救护人员的主要职责是：进 入事故发生区抢救伤员；指导危害区内人员进行自救、互救活动；集中、清点、输送、收治 伤员。根据具体情况，迅速制定应急处理方案并组织实施。526后勤保障小组由组长负责组织调集抢险人员、物资设备、车辆，督促检查各项抢险救灾措施落实到位。序号材料名称单位数量备1雨衣雨裤套202雨鞋双203潜水泵台34污水泵台35塑料布m25006铁锹把307手推车辆108防水电缆m5009编制袋个50010排水管m30011应急灯把512手电把10六、善后处理工作1、根据事故“四不放过”原则，认真做好事故的调查处理工作，采取针对
16、性强的防范措 施，加强对各班组的宣传、教育，使每人都掌握台风、暴雨来临的注意事项，做到每人都懂得保护自己；懂得救护他人。总结经验教训，杜绝同类事件的发生，2、按部颁标准建筑施工安全检查标准对现场进行一次安全检查，重点部位为：塔吊 基础是否积水、架体是否变形，垂直度是否符合要求、各限位保险是否灵敏可靠、发现隐患 逐条整改，确保消防隐患后，方可复工。七、应急恢复、重新使用在台风侵袭警报解除后（风速低于6级时），由相关部门对塔式起重机进行恢复性使用 的检查，经验收合格后方可投入使用。（后附“塔式起重机台风过后特殊检查表 ”）附件1：塔式起重机台风过后特殊检查表10南宁XX项目塔式起重机防台风专项方案
17、及应急预案南宁XX项目塔式起重机台风过后特殊检查表工程名称塔式起重机设备自编号：设备型号：出厂编号：设计起升高度 h独立=（m幅度：（m额疋起重力矩：（kN.m）租赁或自有公司名称：南宁同恒建筑机械设备有限责任公司各道附着间距：（m附着道数：（道）塔身中心与建筑物的水平距离：（m检查部位检查内容检查方法判断结论（）塔身结构及其连接状况对独立高度状态的塔机，检查塔身标准节连接螺栓的松紧度， 同时检查回转齿圈螺栓松紧情况，预紧力达到要求且均匀1独立高度与悬臂高度全检2用专用工具拧紧，确保均匀受力3必要时用力矩板手验证符合：（根）不符合：（根）回转上支承架以上的构件，连接销轴的定位情况1重点检查起重
18、臂、平衡臂、拉杆连接销轴2目测检查，可用望远镜有窜动：（ 根）有缺失：（ 根）最上面一道附着装置附近一段标准节的焊缝或母材开裂情况1检查以主弦杆为主、腹杆为辅2有较明显变形时可用压尺测量3其它目测变形：开裂：处于独立状态的塔机，检查地脚螺栓的松动情况、安装基础节架及地脚螺栓连接板，安装基面是否有用螺母支承底板悬空现 象，是否有垫钢筋后未灌浆现象1有积水须抽干后检查2目测检查主弦杆的变形情况3目测检查底板焊缝有无撕裂现象4 目测检查地脚螺栓有无松动情况5目测检查底板有无悬空或有垫钢筋现象有变形： 有开裂： 有松动： 有悬空： 有垫物：回转下支承架与标准节的连接板及焊缝是否完好1目测检查板件是否有
19、开裂2目测检查焊缝是否完好板件开裂：焊缝开裂：变形部位的标准节是否属于非原生产厂家制造1目测检查2查找相关永久标识、比对后判别是口否口是否安装有锈蚀比较严重超标的标准节目测检查是口否口检查独立高度的塔机，塔身底部加强节（固定节）与标准节（活 动节）连接处靠上部位的主弦杆是否有变形现象目测检查是否有变形或扭曲情况有口无口塔身结构及其连接状况独立或悬臂高度状态的塔身垂直度不大于4/1000 ；最高附着点以下塔身轴线对支承面垂直度不得大于相应高度 的 2/1000 ；1用经纬仪分别测量两个方向2如超差则应加强检验塔身根部的完好情况符合要求：不符合要求：顶升上横梁截面（牛腿）的套架主弦杆变形情况目测检
20、查是否有变形情况有口无口内外连接件安装处的变形情况（针对内套顶升塔机）目测检查是否有变形情况有口无口实际独立高度及悬臂高度情况目测估算（按标准节数量）h独立：h悬臂：(m)(m)附着杆件焊缝脱落或撕裂情况（含端头铰座封板、铰点耳板、 杆件接长处、尾部锚固焊接处等）目测检查有：无：附着杆件超长或非对称布置，且无专项施工方案1估算长度或用卷尺测量2查专项方案资料有超长：有方案：无超长：无方案：附着装置及其锚固附着杆件有无扭/屈曲变形目测检查有口否口状况（重点查验最 上面两道附着装 置，以最上一道为附着框是否为原生产厂家制作查制造厂商标识，凭经验判断是口否口附着杆件是否为原生产厂家制作凭经验判断或看
21、标识是口否口重，其下一道次之）锚固点是否有钢筋、圆钢、钢板等垫物，是否牢固可靠目测检查是口否口是否有所列现象附着杆件与附着框的连接是否使用销轴目测检查是否为焊接是口否口是否直接在楼面上锚固目测检查是口否口是否在阳台边梁或能力不足的地方锚固，有无开裂现象目测检查开裂情况是口否口附着杆件是否相互平行目测检查是口否口附着杆件预埋点有无松动或失效目测检查是口否口附着杆件锚固端是否随意加高（加高一个凳子）目测检查是口否口附着框是否有整体变形位移现象目测检查是口否口以吊钩或吊重物锁死目测检查是口否口人为锁死回转 以上部件以钢丝绳缆风锁死目测检查是口否口以钢筋插入电机尾部（电磁涡流制动器）锁死目测检查是口否
22、口以限位开关大角度锁死目测检查是口否口以钢筋能物卡死齿轮与齿圈啮合处目测检查是口否口力矩限制器误差是否在士5%以内按要求进行载荷调试有效：无效：起重量限制器是否在士 5%以内按要求进行载荷调试有效：无效：回转限位开关是否起作用按要求进行空载动作调试起作用：不起作用：安全保护装置变幅限位开关是否起作用按要求进行空载动作调试起作用：不起作用：高/低度限位开关是否起作用按要求进行空载动作调试起作用：不起作用：高度30米以上的塔机是否安装了障碍灯目测或询问是：否：高度50米以上的塔机是否安装了风速仪目测或询问是：否：仪表、照明、报警系统是否完好、可靠空载接电试验是口否口电控系统控制、操纵装置动作是否灵
23、活、可靠空载接电试验是口否口检查是否有漏电现象发生用测量设备进行检查是口否口机构及零部件起升机构的钢丝绳穿绕状态是否正常1目测检查2询问是口否口变幅机构的钢丝绳穿绕状态是否正常1目测检查2询问是口否口其他平衡臂或塔身上是否有除厂家挡风板之外的广告牌目测检查有口否口平衡重的支承部位情况是否有位移，是否可靠目测检查是口否口平衡重块有无遭撞击后破裂的现象目测检查有口否口初始安装或群塔施工时，有无不能360 回转或相互干涉碰撞的现象1目测检查2询问有口否口平衡臂等栏杆是否处于正常位置目测检查是口否口电控柜是否处于正常位置目测检查是口否口主电缆是否有因台风旋转而被扭断的情况目测检查回转下支承架主电缆固定处有口否口检查验收鉴定意见检杳人员：检杳日期：注：1检查人员对较严重不符合的现象应使用拍照并予以保存;2 、定性的用文字描述，定量的应用数字填实测值。5
