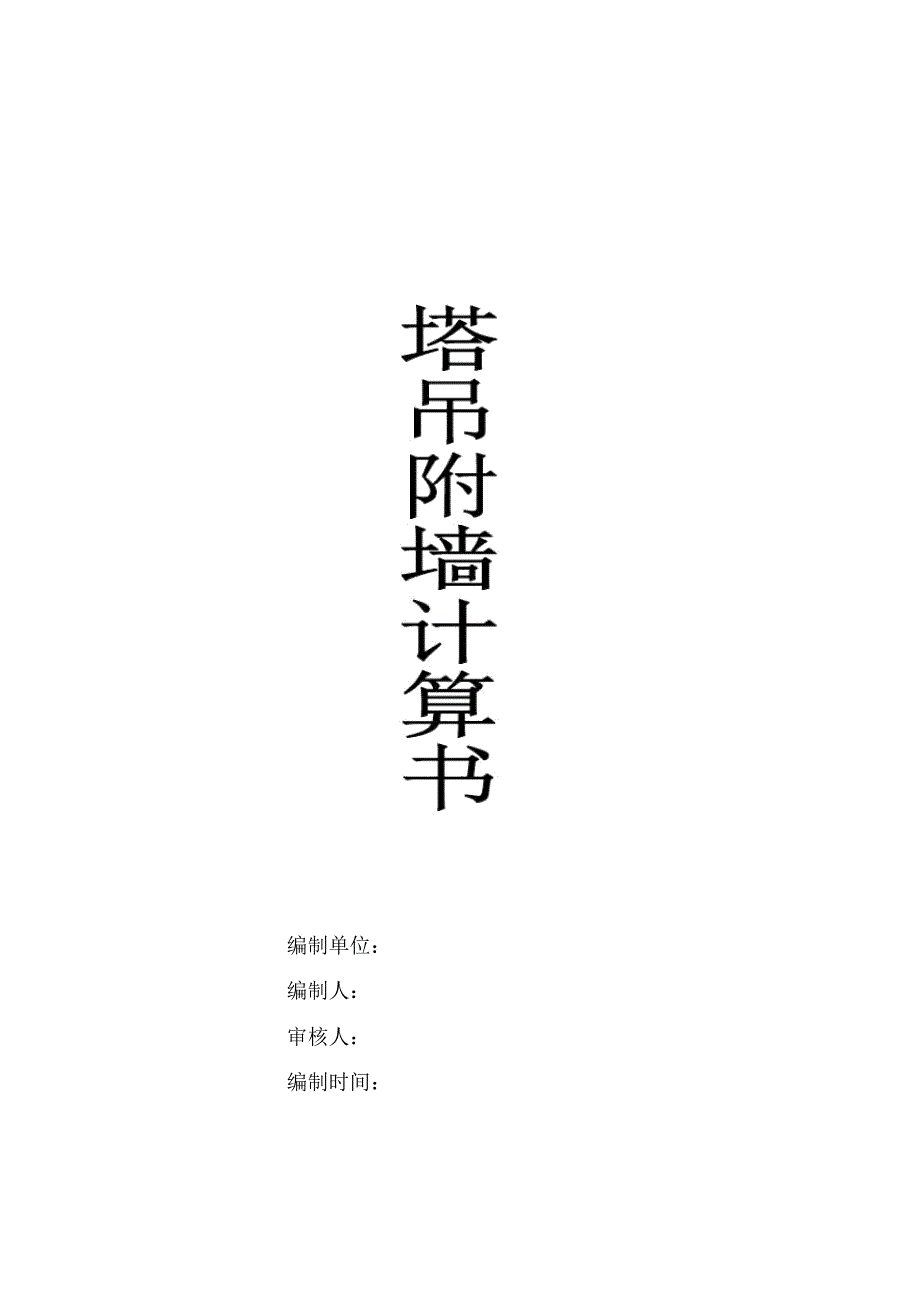

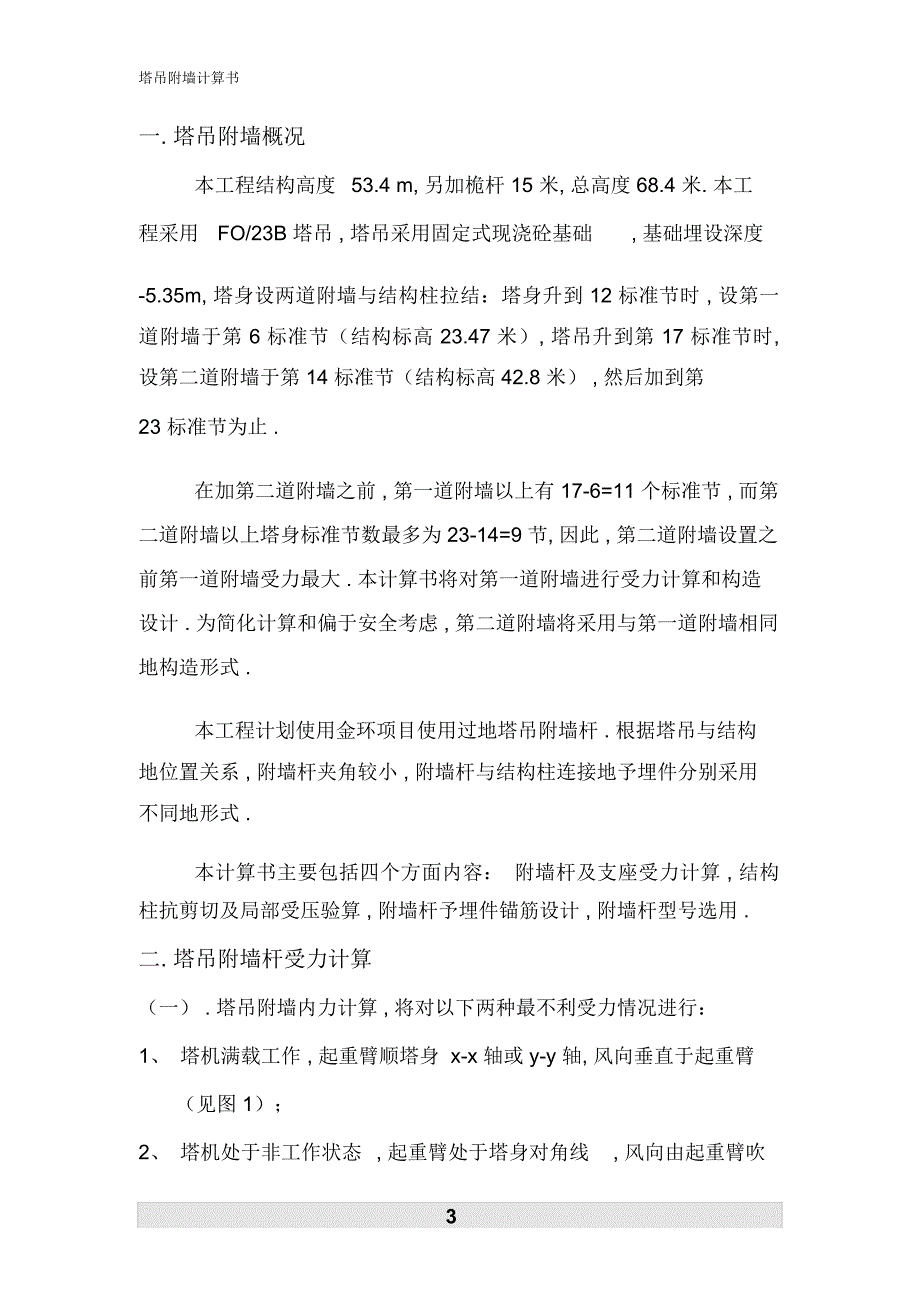

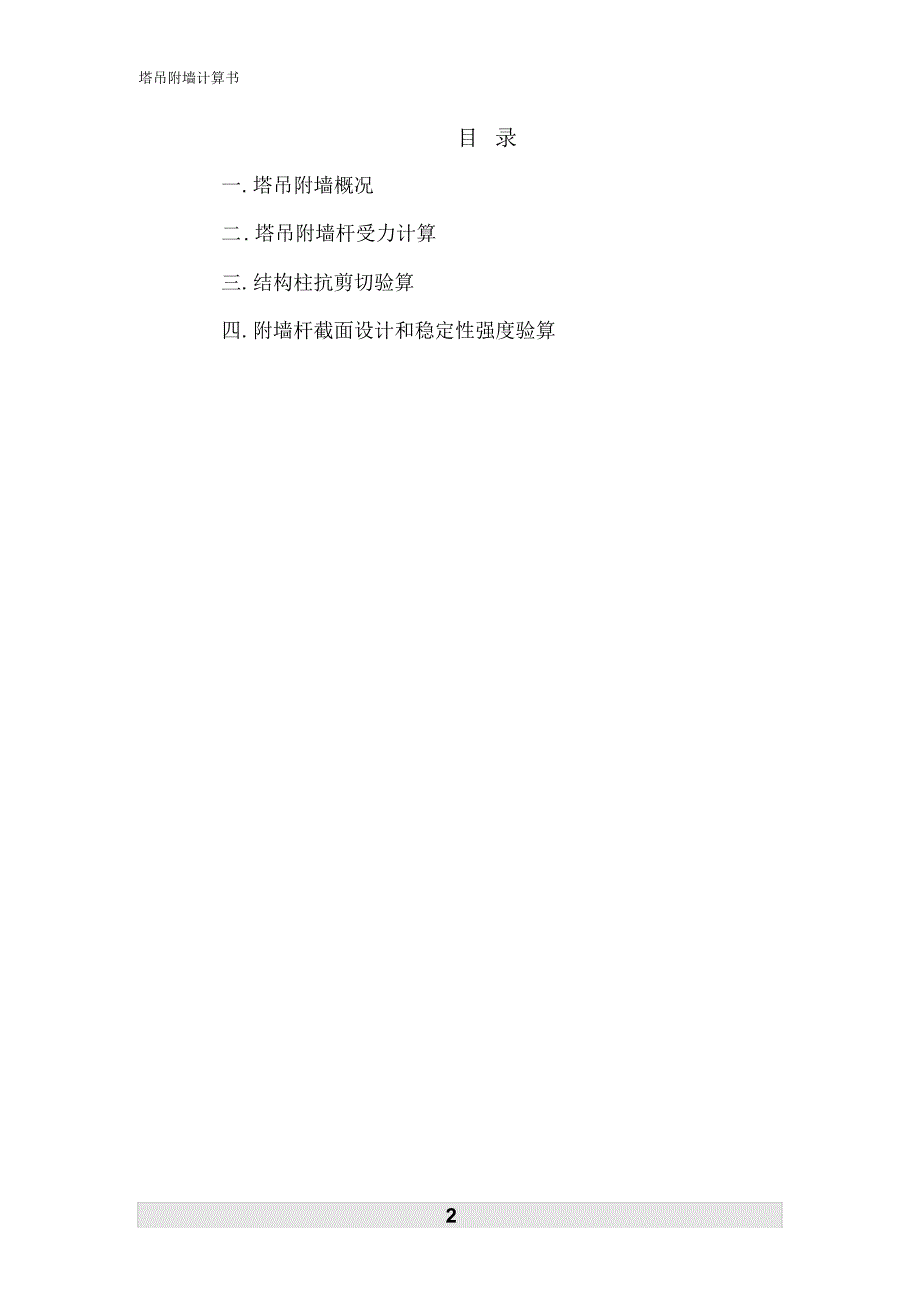

1、编制单位：编制人：审核人：编制时间：塔吊附墙计算书目录一. 塔吊附墙概况二 . 塔吊附墙杆受力计算三. 结构柱抗剪切验算四. 附墙杆截面设计和稳定性强度验算2塔吊附墙计算书一. 塔吊附墙概况本工程结构高度53.4 m, 另加桅杆 15 米, 总高度 68.4 米. 本工程采用FO/23B 塔吊 , 塔吊采用固定式现浇砼基础, 基础埋设深度-5.35m, 塔身设两道附墙与结构柱拉结：塔身升到 12 标准节时 , 设第一道附墙于第 6 标准节（结构标高 23.47 米）, 塔吊升到第 17 标准节时, 设第二道附墙于第 14 标准节（结构标高 42.8 米） , 然后加到第23 标准节为止 .在加
2、第二道附墙之前 , 第一道附墙以上有 17-6=11 个标准节 , 而第二道附墙以上塔身标准节数最多为 23-14=9 节, 因此 , 第二道附墙设置之前第一道附墙受力最大 . 本计算书将对第一道附墙进行受力计算和构造设计 . 为简化计算和偏于安全考虑 , 第二道附墙将采用与第一道附墙相同地构造形式 .本工程计划使用金环项目使用过地塔吊附墙杆 . 根据塔吊与结构地位置关系 , 附墙杆夹角较小 , 附墙杆与结构柱连接地予埋件分别采用不同地形式 .本计算书主要包括四个方面内容： 附墙杆及支座受力计算 , 结构柱抗剪切及局部受压验算 , 附墙杆予埋件锚筋设计 , 附墙杆型号选用 .二. 塔吊附墙杆受
3、力计算（一） . 塔吊附墙内力计算 , 将对以下两种最不利受力情况进行：1、 塔机满载工作 , 起重臂顺塔身 x-x 轴或 y-y 轴, 风向垂直于起重臂（见图 1）；2、 塔机处于非工作状态, 起重臂处于塔身对角线, 风向由起重臂吹3塔吊附墙计算书向平衡臂（见图2）.对于第一种受力状态 , 塔身附墙承担吊臂制动和风力产生地扭矩和附墙以上自由高度下塔身产生地水平剪力 .对于第二种受力状态 , 塔身附墙仅承受附墙以上自由高度下塔身产生地水平剪力 .以下分别对不同受力情况进行计算：（二） . 对第一种受力状态 , 附墙上口塔身段面内力为：弯矩： M=164.83（T.m）剪力： V=3.013（T
4、扭矩： T=12（T.m）, 则:1. 当剪力沿 x-x 轴时 ( 见图 a),由 MB=0, 得T+V*L1 -L B0 *N1=0即： N 1=（T+ V*L 1）/ L B0=（）/5.932=3.88（T）通过三角函数关系 , 得支座 A反力为：R AY= N1（T）R Ax= N1*cos52.3426=3.88* cos52.3426=2.64（T）由 MC=0, 得N3*LG0 +T+V*0.8=0即： N3=-（T+ V*0.8 ）/ L G04塔吊附墙计算书=-（12+3.013*0.8 ）/0.966=-14.92（T）由 0得2C06)=0M =0,N *L-(T+V*
5、L即：N2 = （T+ V*L6）/ L C0=（12+3.013*0.027 ）/0.98=12.33（T）由力平衡公式 Ni=0, 得RAY+RBY=0 和-RAX-RBX +V =0, 故RBY= -R AY =-2.84 （T）( 负值表示力方向与图示相反, 以下同 )R =-RAX+V =-2.64+12.33=9.48 （T）BX2. 当剪力沿 y-y 轴时 ( 见图 b),由 MB=0, 得T- （V*L4+LB0 *N1）=0即： N1=（T-V*L 4）/ L B0=（）/5.932=-0.263 （T）通过三角函数关系 , 得支座 A反力为：R AY= N1（T）R Ax=
6、 N1*cos52.3426=-0.263* cos52.3426=-0.2（T）由 MC=0, 得N3*L C0 +T+V*0.8=0即： N3=-（T+ V*0.8 ）/ L C05塔吊附墙计算书=-（ ）/0.98=-14.91（T）由 0得2C05)=0M =0,N *L-(T+V*L即： N2= （T+ V*L 5）/ LG 0 =（12+3.013*0.2）/0.966=13.05（T）由静力平衡公式 Ni=0, 得RAY +RBY+V =0 和 RAX+ RBX =0, 故RBY= -(R AY +V)=-(-3.16+12)=-8.84（T）RBX = -R AX =2.93
7、T）（二） . 对第二种受力状态 ( 非工作状态 ), 附墙上口塔身段面内力为：弯矩： M=191.603（T.m）剪力： V=10.036（T）, 剪力沿塔身横截面对角线,对图 c, 由 MB=0, 得V*LBH +L B0 *N1=0即： N 1=-V*L BH/ L B0=-1.015（T）通过三角函数关系 , 得支座 A反力为：R= -N1*sin52.3426=-1.015*sin52.3426=-0.8（T）AYR= -N1*cos52.3426=-1.015* cos52.3426=-0.62（T）Ax由 MC=0, 得6塔吊附墙计算书N3*L0C+ V* L C0=0即： N
8、3=- V* L C0/ L C0 =-11.6（T）由 M0 =0, 得 N 2*L C0 -V*L 7=0即：N2 = V*L 7/ L C0 =1.74（T）由力平衡公式 Ni=0, 得R0和-R -R+V*sin450=0,故+R +V*cos45 =0BXAYBYAXRBY= -R AY- V*cos45 0 =0.8-10.036*cos450=-6.3 （T）RBX = -R AX +V* sin450 =0.62+10.036*sin450=7.79 （T）对图 d, 由 MB=0, 得V*LBG +L B0*N1=0即： N 1=-V*L BG/ L B0=-9.6（T）由
9、MC=0, 得N3*0+ V* L C0=0, 即N3=0通过三角函数关系 , 得支座 A反力为：R AY= N1（T）7塔吊附墙计算书R Ax= -N 1*cos52.3426=-9.6* cos52.3426=-5.87（T）由静力平衡公式 , 得RAY +RBY+V*sin45 0=0 和 RAX+RBX +V*cos45 0 =0, 故 RBY=-RAY-V*sin45 0=7.6-10.036*cos45 0=0.5 （T） RBX=-RAX-V*sin45 0=-5.87-10.036*sin45 0=-13 （T）根据如上计算 , 附墙杆件和支座受力最大值见下表：AB杆BC杆BD
10、杆A 支座B 支座RAXRAYRBXRBYN1=-9.6tN2=13.05tN3=-14.92t7.6t5.87t-13t0.5t由于外力方向可向相反方向进行, 故以上数值可正可负 , 均按压杆进行设计 .三. 结构柱抗剪切和局部压力强度验算附墙埋件受力面积为470470, 锚固深度按450 计算 , 最小柱断面为 700700, 柱子箍筋为 10200, 由上面地计算结果可知 , 支座最221/222）1/2=13.01T=130.1KN.大拉力（压力）为（ RBX+RBY ）=（13 +0.5结构柱抗剪切计算公式为：KF l0.3Ft um h00.8 f yv Asyu式中： Ft ：砼
11、地轴心抗拉强度,取 1.5*75%Mpa(C30地 12天强度等级)um: 距集中反力作用面积周边h0/2 处地周长um =2340h0: 截面有效高度h 0=235f yv : 钢筋地抗剪强度 , 取 f yv =235Mpa（12, 级钢）Asyu ：与剪切面积相交地全部箍筋截面面积,2Asyu =2*113=226mmK：安全系数 ,K=2.5故：8塔吊附墙计算书右式=661125.5/2.5=264450.2N=264.45KN130.1KN结论：利用结构柱已有地箍筋12200其抗剪强度能满足受力要求 .四. 附墙与结构连接予埋件锚筋强度验算附墙与结构连接予埋件受力最大值为X 轴方向地
12、 13T 和 Y 轴方向地 0.5T.附墙杆与予埋件地连接销栓到锚筋根部地距离取350mm（偏大）,则 X 轴方向地 5.83T 将产生弯矩 M=350*5.83*104=20405000（N.mm）.弯矩和 Y 轴方向 15.1T 拉力作用下 , 边锚筋抗拉强度验算如下：RBY/A S 总+M/Wn f y其中 ,RBY为 15.1T=151000N2AS 总 为锚筋总面积 , 为 5890mm( 锚筋为 12 根直径为25地二级螺纹钢 )M为 20405000N.mmWn抵抗矩 , 值为：22Wn =6*A S1*（h1 +h2 ）/ h 1=6*490.9*(250 2+1002)/ 2
13、503=73752816mm故此 ,9塔吊附墙计算书RBY/A S 总+M/Wn =151000/5890+20405000/7375281622=26 N/mmf=310N/mm可知锚筋强度满足要求 .五. 附墙杆截面设计根据金环项目提供地附墙计算书, 金环项目受最大内力地附墙杆件地计算长度为 l 0=9.010m,最大轴心压力设计值（安全系数2.5 ）为：297.28KN,而本工程受最大内力地附墙杆件地计算长度为l 0=6.012m, 最大轴心压力设计值（安全系数 2.0 ）为：T=298.40KN,故知可以使用 .结论：附墙杆采用218 a 型钢拼成 180220 截面地格构件 , 并用 -180 1408 缀板 , 间距 640mm与槽钢三面围焊 , 焊缝高度 6mm角焊缝形式, 焊条为 E43焊条 , 可满足附墙杆受力要求 .10
