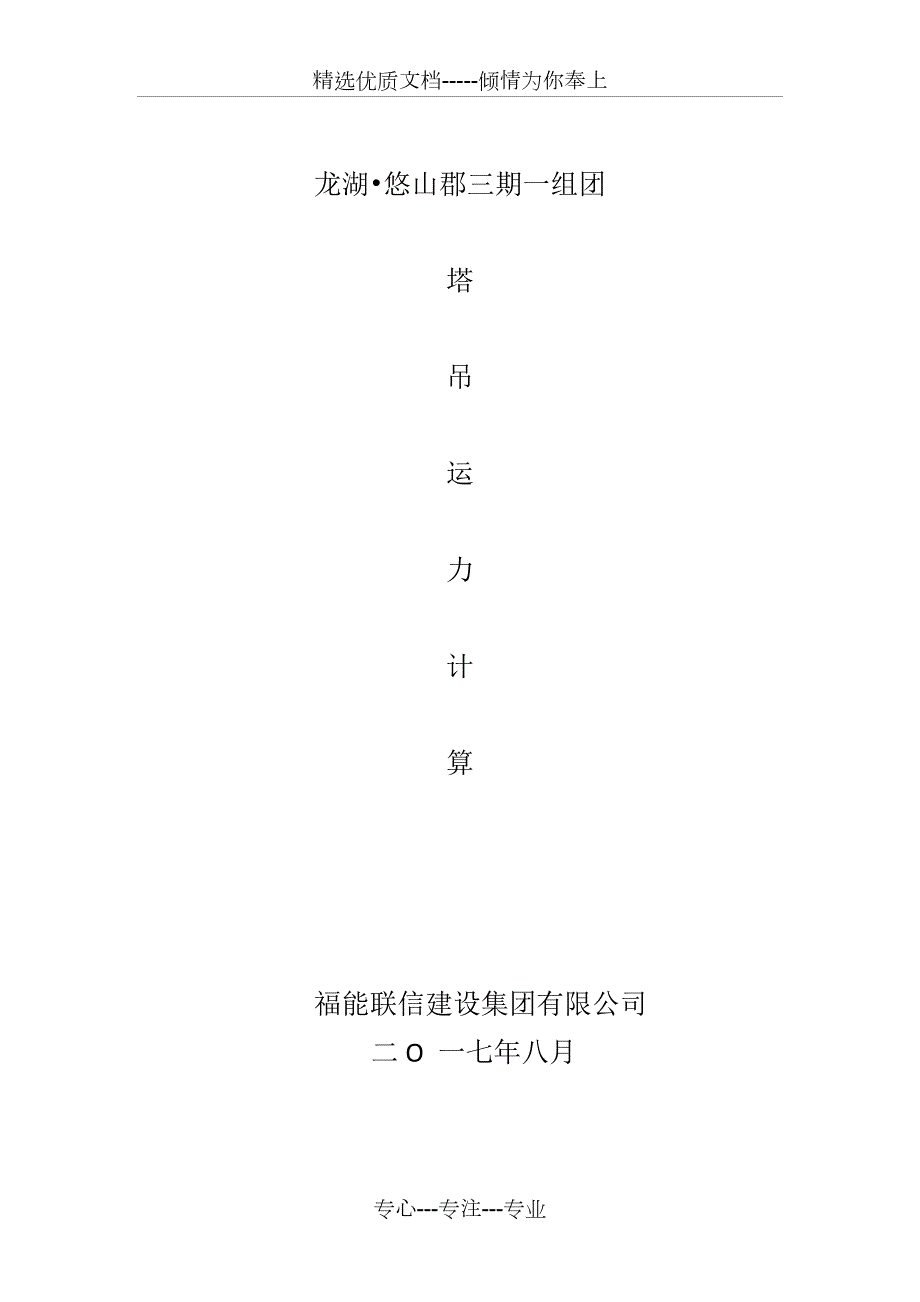

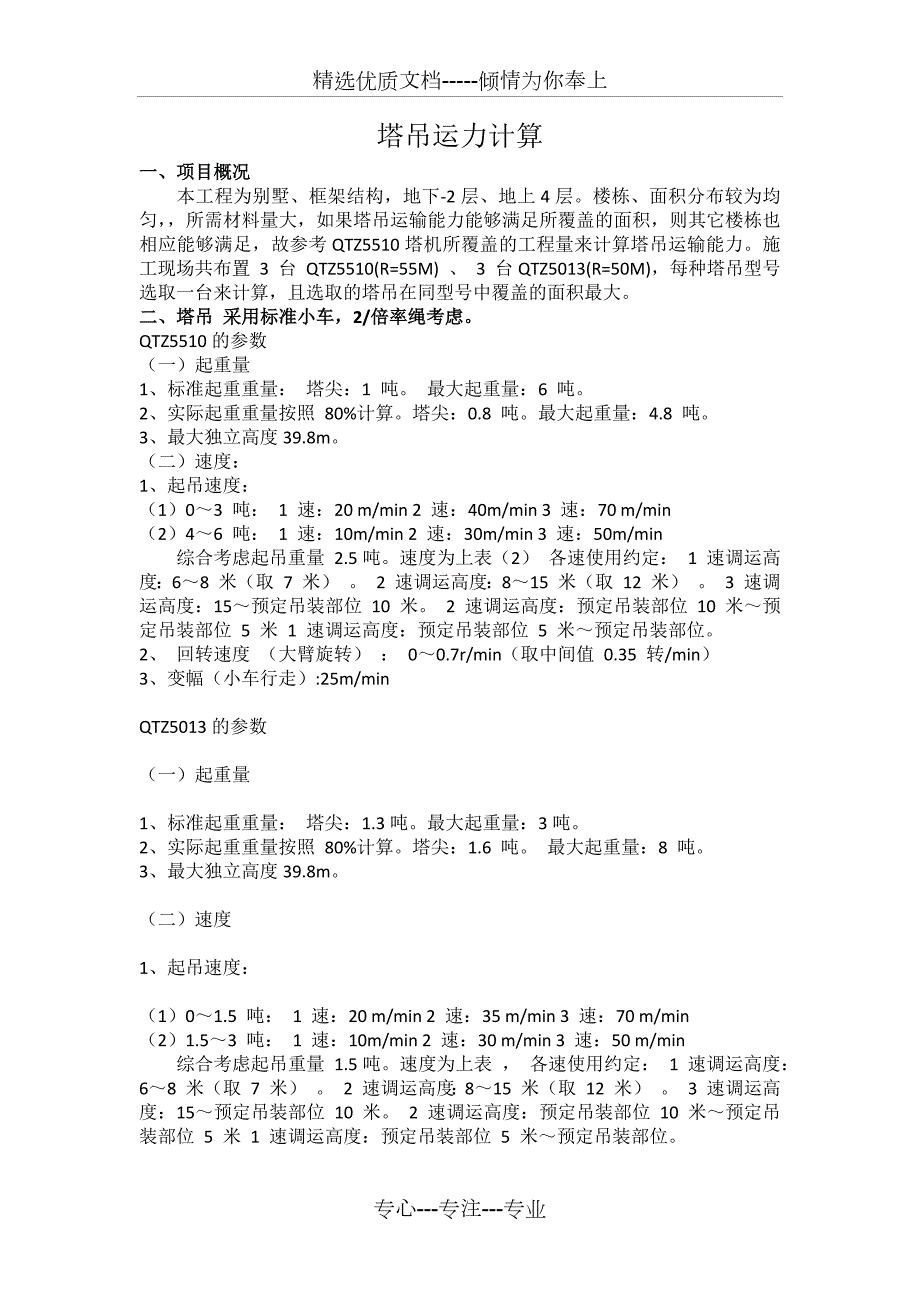

1、精选优质文档-倾情为你奉上龙湖悠山郡三期一组团塔吊运力计算 福能联信建设集团有限公司 二O 一七年八月塔吊运力计算一、项目概况本工程为别墅、框架结构，地下-2层、地上4层。楼栋、面积分布较为均匀，所需材料量大，如果塔吊运输能力能够满足所覆盖的面积，则其它楼栋也相应能够满足，故参考QTZ5510塔机所覆盖的工程量来计算塔吊运输能力。施工现场共布置 3 台 QTZ5510(R=55M) 、 3 台QTZ5013(R=50M)，每种塔吊型号选取一台来计算，且选取的塔吊在同型号中覆盖的面积最大。二、塔吊 采用标准小车，2/倍率绳考虑。QTZ5510的参数（一）起重量1、标准起重重量： 塔尖：1 吨。
2、最大起重量：6 吨。2、实际起重重量按照 80%计算。塔尖：0.8 吨。最大起重量：4.8 吨。3、最大独立高度39.8m。（二）速度：1、起吊速度：（1）03 吨： 1 速：20 m/min 2 速：40m/min 3 速：70 m/min （2）46 吨： 1 速：10m/min 2 速：30m/min 3 速：50m/min 综合考虑起吊重量 2.5吨。速度为上表（2） 各速使用约定： 1 速调运高度：68 米（取 7 米） 。 2 速调运高度：815 米（取 12 米） 。 3 速调运高度：15预定吊装部位 10 米。 2 速调运高度：预定吊装部位 10 米预定吊装部位 5 米 1 速
3、调运高度：预定吊装部位 5 米预定吊装部位。2、 回转速度 （大臂旋转） ： 00.7r/min（取中间值 0.35 转/min）3、变幅（小车行走）:25m/minQTZ5013的参数（一）起重量1、标准起重重量： 塔尖：1.3吨。最大起重量：3吨。2、实际起重重量按照 80%计算。塔尖：1.6 吨。 最大起重量：8 吨。3、最大独立高度39.8m。（二）速度1、起吊速度：（1）01.5 吨： 1 速：20 m/min 2 速：35 m/min 3 速：70 m/min （2）1.53 吨： 1 速：10m/min 2 速：30 m/min 3 速：50 m/min综合考虑起吊重量 1.5吨
4、速度为上表 ， 各速使用约定： 1 速调运高度：68 米（取 7 米） 。 2 速调运高度：815 米（取 12 米） 。 3 速调运高度：15预定吊装部位 10 米。 2 速调运高度：预定吊装部位 10 米预定吊装部位 5 米 1 速调运高度：预定吊装部位 5 米预定吊装部位。2、 回转速度 （大臂旋转） ： 00.7r/min（取中间值 0.35 转/min）3、变幅（小车行走）:25m/min三、场地布置及单吊吊装时间场地布置图详附图。1、起吊时间： 030 米1 速时间（07 米） ：0.8 分钟2 速时间（712 米） ：0.25 分钟3 速时间（1240 米） ：0.7 分钟合计
5、1.75分钟。2、回转、变幅行走时间：2.1、旋转最长时间（按照旋转 120 度考虑） ：1 分钟。2.2、小车行走最长时间（按照行走 30 米考虑） ：1.0 分钟。考虑到场地布置综合考虑。回转、变幅行走时间 1.2 分钟。 1、2 项合计起吊、回转、变幅时间： 030 米：3.75分钟，材料挂钩时间：2.5 分钟。 材料取钩时间：3 分钟。 总结： 单吊时间： 030 米：9.25 分钟。 四、材料运输量一台塔机运力：QTZ5510，按本工程别墅所布置每台塔机覆盖建筑面积约为10000 ，所覆盖单层面积约为2500m。1、钢筋量约：137.5 吨，其含钢量约为 55KG/ m2， 共计
6、92吊。2、钢管、扣件用量：满堂架钢管 18 米/，扣件 9 个/；外架钢管 3 米/，扣件 0.9 个/；满堂架和外架约为 201.6吨，共 计 302吊；扣件约为27吨，共计 41吊。3、模板用量： 模板用量：2.4 平米/建筑平米面积，考虑 1.2 损耗，2.88 平 米/建筑平米面积。模板规格：1830X915（35KG/张） 。其模板量约为150吨，共 计 100吊。 4、木方用量：0.04m3/m2，其木枋量约为60 吨，共 40吊。 五、每天塔吊使用时间第一天运输材料：柱、剪力墙钢筋（箍筋、主筋）吊装，满堂脚手架钢管吊装及搭设外脚手架。塔吊吊装次数：10+60=70吊 塔吊使用时
7、间:647分钟。第二天运输材料：柱、剪力墙钢筋（箍筋、主筋）吊装，满堂脚 手架钢管吊装及搭设外脚手架。 塔吊吊装次数：10+70=80 吊 塔吊使用时间:740分钟。第三天运输材料：柱、剪力墙钢筋（箍筋、主筋）吊装，满堂脚 手架钢管吊装及搭设外脚手架。 塔吊吊装次数：5+70=75吊 塔吊使用时间:693分钟。第四天运输材料：柱模吊装、木方吊装，满堂脚手架钢管吊装。 塔吊吊装次数：30+45=75 吊 塔吊使用时间:693分钟。第五天运输材料：柱模吊装、木方吊装，满堂脚手架钢管吊装。 塔吊吊装次数：30+45=75 吊 塔吊使用时间:693 分钟。 第六天运输材料：模板吊装、木方吊装，梁钢筋（
8、箍筋、主筋） 吊装，脚手架钢管吊装。塔吊吊装次数：30+10+20=60 吊 塔吊使用时间:555分钟。第七天运输材料：木方、模板吊装，板钢筋吊装，塔吊吊装次数：30+10=40 吊塔吊使用时间:370 分钟。第八天运输材料：木方吊装，板钢筋吊装，脚手架钢管吊装，塔吊吊装次数： 20+17+10=47 吊塔吊使用时间:434分钟。 第九天运输材料：板钢筋吊装，满堂脚手架钢管吊装，塔吊吊装次数：15+10=25塔吊使用时间:231 分钟。第十天运输材料：板钢筋吊装 塔吊吊装次数：15吊塔吊使用时间:138 分钟。六、影响塔吊使用其它因素1、材料吊装规格、型号不一致导致塔吊使用工效降低（场地平均考
9、虑，该项折减 20%）。2、各专业班组之间配合、协调使用塔吊导致塔吊工效降低，该项根据班组承包模式、协调能力差异性，偏差较大，该项综合折减 1030%，该项按照折减 13%考虑。3、塔吊检修、保养、维护每月 12 天，该项折减 1.5/30，该 项折减 5%。4、雨季、停电、大风、雾天影响，该项折减 2%。综合塔吊吊装效率折减：40%，有效时间使用效率 60%。 实际塔吊使用时间：第一天：QTZ5510 905分钟（15小时）第二天: QTZ5510 1036 分钟（17小时）第三天：QTZ5510 970 分钟（16 小时）第四天：QTZ5510 970分钟（16 小时）第五天：QTZ5510 970 分钟（16小时）第六天：QTZ5510 777 分钟（13 小时）第七天：QTZ5510 518分钟（8.6 小时）第八天：QTZ5510 694分钟（12 小时）第九天：QTZ5510 323分钟（5.5小时）第十天：QTZ5510 193分钟（3.5 小时）考虑到后几天塔吊运输能力富余，可以适当对前几天进行调整， 适当降低前几天的塔吊运力。 综上所述，塔吊均可以满足运力要求。专心-专注-专业
