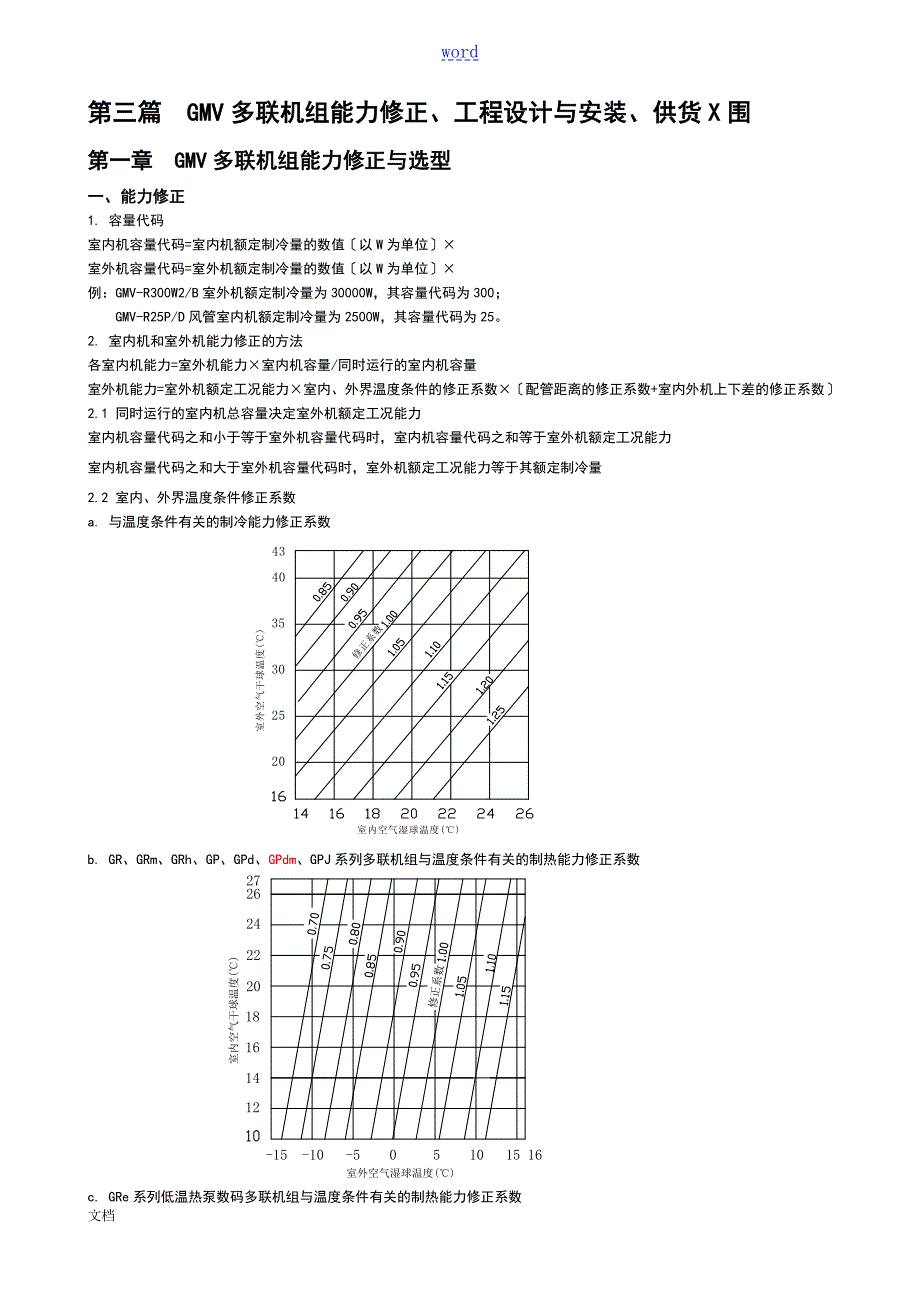

1、word第三篇 GMV多联机组能力修正、工程设计与安装、供货X围第一章 GMV多联机组能力修正与选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值以W为单位室外机容量代码=室外机额定制冷量的数值以W为单位例:GMV-R300W2/B室外机额定制冷量为30000W,其容量代码为300;GMV-R25P/D风管室内机额定制冷量为2500W,其容量代码为25。2. 室内机和室外机能力修正的方法各室内机能力=室外机能力室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力室内、外界温度条件的修正系数配管距离的修正系数+室内外机上下差的修正系数2.1 同时运行的室内机总容量决定

2、室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时,室外机额定工况能力等于其额定制冷量2.2 室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数2.3 配管距离的修正系数R22机型相当的配管长度m5101520253035404550制冷制热相当的配管长度m556065707580859095100制冷制热相当的配管长度m1

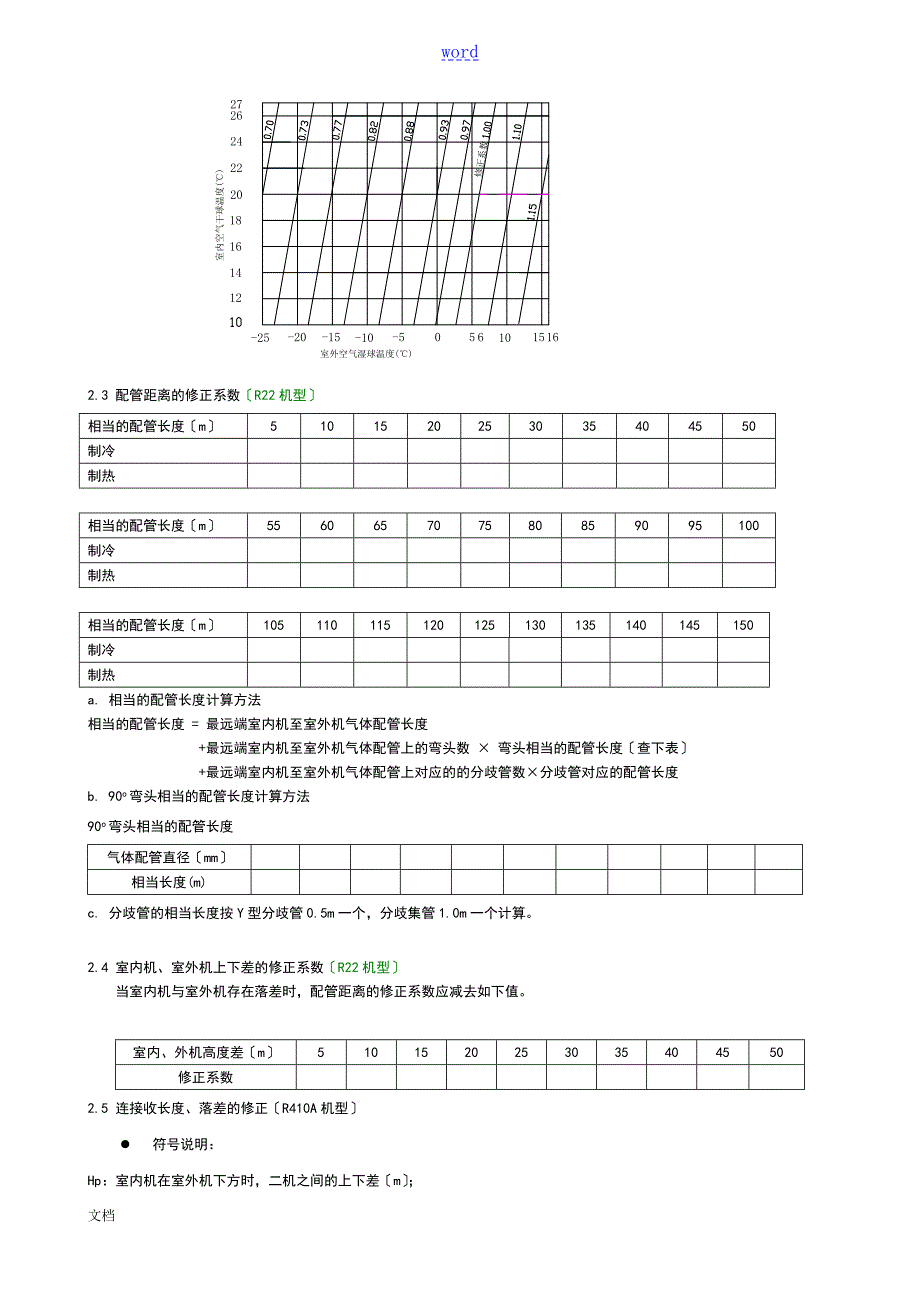

3、05110115120125130135140145150制冷制热a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 弯头相当的配管长度查下表+最远端室内机至室外机气体配管上对应的的分歧管数分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法90o弯头相当的配管长度气体配管直径mm相当长度(m)c. 分歧管的相当长度按Y型分歧管0.5m一个,分歧集管1.0m一个计算。2.4 室内机、室外机上下差的修正系数R22机型当室内机与室外机存在落差时,配管距离的修正系数应减去如下值。室内、外机高度差m51015202530354

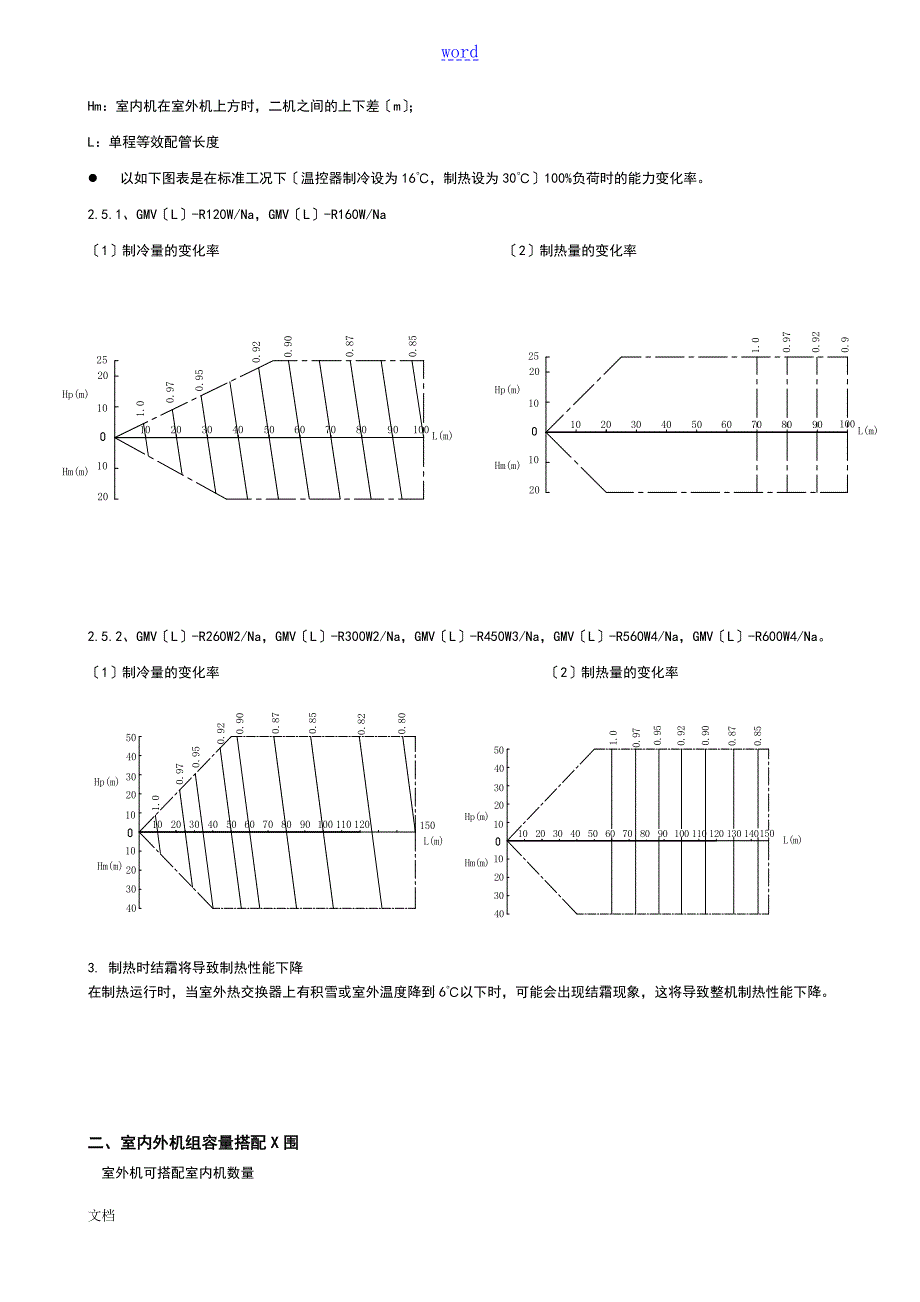

4、04550修正系数2.5 连接收长度、落差的修正R410A机型l 符号说明:Hp:室内机在室外机下方时,二机之间的上下差m;Hm:室内机在室外机上方时,二机之间的上下差m;L:单程等效配管长度l 以如下图表是在标准工况下温控器制冷设为16,制热设为30100%负荷时的能力变化率。2.5.1、GMVL-R120W/Na,GMVL-R160W/Na1制冷量的变化率 2制热量的变化率2.5.2、GMVL-R260W2/Na,GMVL-R300W2/Na,GMVL-R450W3/Na,GMVL-R560W4/Na,GMVL-R600W4/Na。1制冷量的变化率 2制热量的变化率3. 制热时结霜将导致制

5、热性能下降在制热运行时,当室外热交换器上有积雪或室外温度降到6以下时,可能会出现结霜现象,这将导致整机制热性能下降。二、室内外机组容量搭配X围室外机可搭配室内机数量室外机容量CC300300C620620C1200C1200理论可搭配室内机数量台116232348564注:1. 实际工程中室外机搭配的室内机容量之和必须在室外机容量的50%135%之间。2. 对于智能变频多联室外机搭配的变频系统室内机容量之和必须在室外机变频系统容量的50%135%之间。三、机组选型举例1. GR系列数码多联机组选型举例制冷、制热选择步骤一样1.1 根底条件a、温度条件外界温度:35DB;室内温度:21WBb、制

6、冷负荷房间A房间B房间C房间D房间E房间F负荷kWc、管道相当长度:85md、室内、外机高度差:25m室外机在下面1.2 选择室内机由于管道距离较长以与室内外机高度差较大,可以考虑选择名义制冷量较大于房间负荷的室内机,选择结果如下:房间A房间B房间C房间D房间E房间F负荷kW机组规格22型28型36型45型45型71型容量代码2228364545711.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在用户使用时,同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制冷制热量不足,因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。室内机的

7、容量代码之和为221+281+351+452+711 = 246,选择容量代码为260,名义制冷量为26kW的室外机组。室内外机容量代码之比为246/260100%=94.6%,这个数值在50%135%之间,符合选型标准。1.4 室外机能力修正a、假设室内机和室外机组合情况如下室外机:GMVR260W2/B室内机:GMVR22P/D1,GMVR28P/D1,GMVR36P/D1,GMVR45P/D2,GMVR71P/D1室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为kW。b、查阅与温度条件有关的制冷能力修正系数图,在外界温度35DB

8、室内温度211.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMVGMVGMV2. GRe系列低温热泵数码多联机组选型举例按照采暖通风设计规X中的要求得出室内、外环境计算温度,根据室内、外环境计算温度来计算室内所需热负荷。按照室内计算的热负荷再根据连接收长度、室内外机的落差、环境温度进展修正后来选择室内机容量,根据室内机的总热负荷选择室外机容量。是否需要环境温度修正的说明:l 假如选择的室内机为纯热泵不带辅助电加热,室内机全开的机率很大时例如商用办公场所需要环境温度修正,室内机全开的机率不大,经常处于局部负荷状态时例如家庭,可不考虑环境温度修正;l

9、假如选择的室内机带辅助电加热,选择室内机的容量时可不考虑环境温度修正。公式1:不需要环境温度修正的室内机容量计算=计算负荷/连接收长度修正系数室内外机的落差的修正系数公式2:需要环境温度修正的室内机容量计算=计算负荷/连接收长度修正系数室内外机的落差的修正系数*环境温度修正系数公式3:室外机容量计算=室内机容量计算值的总和*机组配置率。机组配置率说明:l 机组配置率一般X围50135%。l 低于100%的配置率一般是考虑空调预留时,当没有预留而低于100%无疑是增加设备投资本钱。l 室内机全开的机率很大时例如商用办公场所时最优配置率为100%,当配置率大于100%时可能导致冷热量不足。室内机全

10、开的机率不大,经常处于局部负荷状态时例如家庭,配置率可达135%,节省设备投资本钱。2.1 根底条件a. 温度条件室外环境计算温度:-15WB室内环境计算温度:15DBb. 根据温度条件计算的制热负荷房间A房间B房间C房间D计算负荷kWc. 管道相当长度:30md. 室内、外机高度差:10m室外机在室内机上方2.2 选择室内机kW房间A房间B房间C房间D计算负荷不需要环境温度修正的室内机容量选择室内机容量需要环境温度修正的室内机容量选择室内机容量(1) 假设房间A,B,C,D是商用办公场所,室内机经常全开。用户选择的是纯热泵不带辅助电加热风管式室内机,我们可这样选择室内机的容量:房间A,选择G

11、MVR-R36P/D;房间B,选择GMVR-R36P/D;房间C,选择GMVR-R45P/D;房间D,选择GMVR-R50P/D。(2) 假设房间A,B,C,D是家庭场所,常处于开局部负荷。用户选择的是带辅助电加热风管式和挂壁式室内机,我们可这样选择室内机的容量:房间A,选择GMV-R25G/D;房间B,选择GMV-R25G/D;房间C,选择GMV-R36G/D;房间D,选择GMV-R45P/D。2.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在用户使用时,同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制热制冷量不足,因此推荐选择容量代码

12、等于或稍大于室内机容量代码之和的室外机。(1) 假设房间A,B,C,D是商用办公场所,室内机经常全开。室内机总热负荷为167,根据机组配置率的原如此,选择制热量17.0KW的机组GMV-Re160W/S制热量为17KW,配置率为98%。(2) 假设房间A,B,C,D是家庭场所,常处于开局部负荷。室内机总热负荷为131,根据机组配置率的原如此,选择制热量11.0KW的机组GMV-Re100W制热量为11KW,配置率为119%。注:GMV-Re100W暂未开发。2.4 校核a. 假设房间A,B,C,D是商用办公场所,室内机经常全开。1选型室外机:GMVRe160W/S室内机:GMVRR36P/D2

13、GMVRR45P/D1,GMVRR50P/D1室外机额定制热能力为17KW。2能力修正查阅与温度条件有关的制热能力修正系数图,在外界温度-15WB,室内温度15DB的温度条件下,制热能力修正系数为0.77,如此室外机根据温度条件的能力修正为170.995 - 0.02=12.8KW。3室内机能力分配各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVRGMVRGMVR校核的结果:与室内计算负荷相符,选型适宜。b. 假设房间A,B,C,D是家庭场所,常处于开局部负荷。1选型室外机:GMVRe100W室内机:GMVR25G/D2,GMVR36G/D1,GMVR45P/D1室外机额定制热

14、能力为11KW。2能力修正查阅配管相当长度为30m的修正系数和室内外机上下差为10m室外机在下面的修正系数,分别为0.995和0.02,如此室外机根据配管相当长度和室内外机上下差的能力修正为110.995 - 0.02=10.7KW。不需要环境温度修正。3室内机能力分配各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMV校核的结果:与室内计算负荷根本一致,选型适宜。3. GRm系列模块化数码多联机组选型举例制冷、制热选择步骤一样3.1 根底条件a. 温度条件外界温度:35DB;室内湿球温度:21WBb. 制冷负荷房间A房间B房间C房间D房间E房间F负荷kW房间G房间H房间

15、I房间J房间K房间L负荷kW房间M房间N房间O房间P房间Q房间R负荷kWc. 管道相当长度:100md. 室内、外机高度差:10m室外机在上面3.2 选择室内机由于管道距离较长以与室内外机有一定高度差,可以考虑选择额定制冷量较大于房间负荷的室内机,选择结果如下:房间A房间B房间C房间D房间E房间F负荷kW机组规格25型25型36型36型36型36型容量代码252536363636房间G房间H房间I房间J房间K房间L负荷kW机组规格50型50型50型50型50型50型容量代码505050505050房间M房间N房间O房间P房间Q房间R负荷kW机组规格56型56型71型112型112型90型2容量

16、代码5656711121129023.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在用户使用时,同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制冷制热量不足,因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。室内机的容量代码之和为252+364+506+562+711+1122+902 = 1081,选择容量代码为1200,额定制冷量为120KW的室外机组。室内外机容量代码之比为1081/1200100%=90%,这个数值在50%135%之间,符合选型标准。3.4 室外机能力修正a. 假设室内机和室外机组合情况如下室外机:GMV

17、Rm1200W2/D室内机:GMVR25P/D2,GMVR36P/D4,GMVR50P/D6,GMVR56P/D2,GMVR71P/D1,GMVR112P/DS2,GMVR90P/DS2室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为108.1KW。b. 查阅与温度条件有关的制冷能力修正系数图,在外界温度35DB,室内温度21a. 3.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMVGMVGMVGMVGMV4. GRh系列热回收数码多联机组选型举例制冷、制热选择步骤一样注:GRh系列热回收数

18、码多联机组产品能力修正与选型按机组在完全制冷或完全制热工况下可能的最大负荷进展计算4.1 根底条件a. 温度条件外界温度:35DB;室内温度:21WBb. 制冷负荷房间A房间B房间C房间D房间E房间F负荷kWc. 管道相当长度:70md. 室内、外机高度差:25m室外机在下面4.2 选择室内机由于管道距离较长以与室内外机高度差较大,可以考虑选择名义制冷量较大于房间负荷的室内机,选择结果如下:房间A房间B房间C房间D房间E房间F负荷kW机组规格25型36型36型50型50型71型容量代码2536365050714.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在

19、用户使用时,一样运行模式且同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制冷制热量不足,因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。室内机的容量代码之和为251+362+502+711 = 268,选择容量代码为300,名义制冷量为30KW的室外机组。室内外机容量代码之比为268/300100%=89%,这个数值在50%135%之间,符合选型标准。4.4 室外机能力修正a. 假设室内机和室外机组合情况如下室外机:GMVRh300W2/Na室内机:GMVRh25P/Na1,GMVRh36P/Na2,GMVRh50P/Na2,GMVRh71P/Na1室内机容量代

20、码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为26.8KW。b. 查阅与温度条件有关的制冷能力修正系数图,在外界温度35DB,室内温度214.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMVGMV5. GR系列R410A数码多联机组选型举例制冷、制热选择步骤一样5.1 根底条件a、温度条件外界温度:35DB;室内温度:17WBb、制冷负荷房间A房间B房间C房间D房间E房间F负荷kWc、管道相当长度:85md、室内、外机高度差:25m室外机在下面5.2 选择室内机然后根据室内机能力修正负荷来选择适宜的室

21、内机室内机能力修正负荷=负荷/与温度条件有关的制冷能力修正系数查阅与温度条件有关的制冷能力修正系数图,在外界温度35DB,室内温度17WB的温度条件下,制冷能力修正系数为0.94。选择结果如下:房间A房间B房间C房间D房间E房间F负荷kW能力修正负荷kW机组规格22型28型36型45型45型71型容量代码2228364545715.3 选择室外机室内机的容量代码之和为247。根据室内机容量总和和修正情况来选择适宜的室外机。室外机容量=室内机容量总和/与温度条件有关的制冷能力修正系数*连接收长度、落差的修正计算出室外机容量后,根据室内外机容量比50%135来选择适宜的室外机。本例中:室外机容量=

22、247/=305选择容量代码为300,名义制冷量为30kW的室外机组。室内外机容量代码之比为247/300100%=82%,这个数值在50%135%之间,符合选型标准。5.4 室外机能力修正a、假设室内机和室外机组合情况如下室外机:GMVR300W2/Na室内机:GMVR22P/Na1,GMVR28P/Na1,GMVR36P/Na1,GMVR50P/Na2,GMVR71P/Na1室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为30kW。b、查阅与温度条件有关的制冷能力修正系数图,在外界温度35DB,室内温度17WB的温度条件下,制冷能

23、力修正系数为0.94。c、查阅配管相当长度为85m的修正系数和室内外机上下差为25m室外机在下面的修正系数,为0.86。室外机能力=30*0.94*0.86=24.25 Kw5.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMVGMVGMV71/247=6.97 kW6. GP系列变频多联机组、GPd系列直流变频多联机组选型举例制冷、制热选择步骤一样6.1 根底条件a. 温度条件外界温度:35WBb. 制冷负荷空调负荷A空调负荷B空调负荷C空调负荷D负荷kWc. 管道相当长度:30md. 室内、外机高度差:10m室外机在下面6.2 选择室内机由于管道距

24、离较长以与室内外机高度差较大,可以考虑选择名义制冷量较大于房间负荷的室内机,选择结果如下:空调负荷A空调负荷B空调负荷C空调负荷D负荷kW机组规格25型112型56型71型容量代码2511256716.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在用户使用时,同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制冷制热量不足,因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。室内机的容量代码之和为251+1121 +561+711=244,选择容量代码为280,名义制冷量为28KW的室外机组。室内外机容量代码之比为244/280100

25、 = 87.1%,这个数值在50%135%之间,符合选型标准。6.4 室外机能力修正a. 假设室内机和室外机组合情况如下室外机:GMVP280W2/D室内机:GMVR25P/D1,GMVR56P/D1, GMVR710P/D1, GMVR112P/DS1室内机容量代码之和小于等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为b. 查阅与温度条件有关的制冷能力修正系数图,在外界温度356.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMVGMVGMV7. GPJ系列智能变频多联机组选型举例制冷、制热选择步骤一样7.1 根底

26、条件a. 温度条件外界温度:35DB;室内湿球温度:21WBb. 制冷负荷房间A房间B房间C房间D负荷kWc. 管道相当长度:20md. 室内、外机高度差:室内机、室外机同层安装7.2 选择室内机由于管道距离不是很长以与室内外机没有高度差,可以考虑选择额定制冷量等于于房间负荷的室内机,选择结果如下:房间A房间B房间C房间D负荷kW机组规格25型36型36型56型容量代码253636567.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%135%之间。在用户使用时,同时运行的室内机总容量不得大于室外机容量。否如此可能会导致各室内机制冷制热量不足,因此推荐选择容量代码等于或稍大于

27、室内机容量代码之和的室外机。室内机的容量代码之和为25+362+56153,选择容量代码为90+60,额定制冷量为15KW的室外机组。因为智能变频分为变频系统和定频系统,在这里变频系统容量为90室内外机容量代码之比为153/150100%=102%,这个数值在50%135%之间,符合选型标准。7.4 室外机能力修正a. 假设室内机和室外机组合情况如下室外机:GMVP150W2/J室内机:GMVP25P/DL,GMVP36P/DL2,GMVP56P/D室内机容量代码之和等于室外机容量代码时,室内机容量代码之和等于室外机额定工况能力,得室外机额定工况能力为15.3KW。b. 查阅与温度条件有关的制

28、冷能力修正系数图,在外界温度35DB,室内温度21WB的温度条件下,制冷能力修正系数为1.06,如此室外机根据温度条件的能力修正为157.5 室内机能力修正各室内机能力=室外机能力室内机容量/同时运行的室内机容量GMVGMV36/153 = 3.66 KWGMV第二章 GRR22、GRe、GRm、GP系列多联机组工程设计与安装一、室内、外机冷媒配管设计1. 室内外机连接收的分歧方式室内机和室外机的连接收采用以下几种分歧方式1.1 Y型分歧方式1.2 集管分歧方式1.3 Y型分歧后集管分歧方式注:只有管路系统最末端分支才允许使用集管分歧方式,不可在集管分歧后再进展Y型分歧,以免影响分流效果2.

29、Y型分歧管和分歧集管Y型分歧管 分歧集管Y型分歧管和分歧集管可从下面的列表中选取:下游室内机容量合计X型号Y型分歧管2分歧X150FQ01150X300FQ02300X700FQ03700X1350FQ04X1350FQ05分歧集管4分歧X150FQ10150X300FQ11当下游室内机容量之和大于室外机容量时,分歧管以室外机容量进展选取。对于FQ04或FQ05分歧管,分歧后两个支路对应的下游容量之比不能超过3:1。举例说明:如需对下游室内机总容量代码为1000的管路进展分流,如此分流后任何一侧的下游室内机容量代码之和不能小于250。3. 室内外机冷媒配管允许长度和落差60kW机组允许值配管局

30、部配管总长实际长500mL1+L2+L3+L4+L5+L6+a+b+i+j最远配管长m实际长度125mL1+L3+L4+L5+L6+j相当长度150m第一分歧到最远室内机配管相当长度Lm40mL3+L4+L5+L6+ j室内机-室外机落差室外机在上50m室外机在下40m室内机-室内机落差15m60kW机组允许值配管局部配管总长实际长300mL1+L2+L3+L4+L5+L6+a+b+i+j最远配管长m实际长度100mL1+L3+L4+L5+L6+j相当长度125m第一分歧到最远室内机配管相当长度Lm40mL3+L4+L5+L6+ j室内机-室外机落差室外机在上50m室外机在下40m室内机-室内

31、机落差15m允许值配管局部配管总长实际长150mL1+L2+L3+a+b+c+d最远配管长m实际长度70mL1+L2+L3+d相当长度80m第一分歧到最远室内机配管相当长度Lm25mL2+L3+d室内机-室外机落差室外机在上30m室外机在下25m室内机-室内机落差10m4. 冷媒配管尺寸4.1 室外机至第1分歧间的配管主管尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸室外机容量C气管(mm)液管(mm)C9090C160160C220220C320320C450450C550550C720720C950950C14001400C1600C16004.2 分歧部至分歧部间的配管分歧管尺寸根

32、据下游所接室内机容量选定。在超过室外机容量时,以室外机容量为准。分歧部与分歧部之间配管尺寸下游室内机容量代码之和X气管(mm液管(mm)X9090X160160X220220X320320X450450X550550X720720X950950X14001400X1600X16004.3 分歧部至室内机间的配管室内配管尺寸同室内机配管尺寸一样,尺寸如下表所示:室内机配管尺寸室内机能力X气管(mm)液管(mm)X2525X3636X5050X8080X140二、室外机模块间连接配管设计注:同一系统内各模块间距不小于20mm。1、模块连接组件对于模块化并联室外机,模块连接组件用于连接各模块之间气管

33、和液管。可从下面的列表中选取:型号ML0145、60KW容量室外机模块 对应组件ML022、油平衡连接三通对于三机并联油平衡管路,需在油平衡管路中连接一个接口内径均为9.7的油平衡连接三通。3、室外机模块间连接配管尺寸选择室外机与连接组件间配管尺寸与单个模块要求配管尺寸一样。单模块容量C气管(mm液管(mm)C220220C320320C450450C550C5503.2 模块连接组件间配管如室外机为三机并联,如此需考虑模块连接组件间配管。模块连接组件间配管尺寸由其上游的模块容量之和来确定。上游模块容量之和C气管(mm液管(mm)C450450C550550C720720C950C9503.3

34、 油平衡管路油平衡管路采用9.52铜管进展连接,如室外机为三机并联,如此油平衡管路中要采用一个接口内径均为9.7的油平衡连接三通。三、冷媒配管安装1.1 Y型分歧管装有附加的管子,目的是调整不同的管子直径。如果所选的现场用管尺寸不同于分歧管接头尺寸,如此用切管器在不同接收尺寸的中部切开,并去除毛刺。如如下图所示。1.2 安装Y型分歧管必须使其分歧管竖向或水平。1.3 分歧管保温,使用能经受120或更高温度的保温材料,不可使用分歧管自带的泡沫作为保温材料。2. 分歧集管2.1 如果所选的现场用管尺寸不同于分歧管接头尺寸,如此用切管器在不同接收尺寸的中部切开,并去除毛刺,示意图与Y型分歧管一样。2

35、2 不用的分支封闭。2.3 要水平安装分歧管,不能用于垂直方向。3.1 对多联机空调系统,每根管子都要贴上标签,以便搞清某根管子是属于哪个系统的,防止接错。3.2 在分歧管进口侧,要保证至少500mm的直管段,对于FQ04、FQ05分歧管,要保证至少800mm的直管段。3.3 室内外机落差每隔6m在气管侧增设一个回油弯,确保机组回油正常。3.4 管路的保温 为防止在连接收上冷凝结露和漏水,连接收气管和液管必须用保温材料和胶带包扎与空气隔绝。 保温材料应采用能耐管路温度的材料:对于热泵机型,液管侧要求耐温不低于70,气管侧要求耐温不低于120。对于单冷机型,液管侧要求耐温不低于70,气管侧要求

36、同液管侧一样。例:耐热聚乙烯泡沫耐120以上;发泡聚乙烯耐100以上 室内外机接头处用接头保温材料包好,与室内外机壁面无间隙,如如下图。 分歧管保温,使用与管路一样的保温材料,不可使用分歧管自带的泡沫作为保温材料。 当包扎保温胶带时,每一圈要压住前一圈带子的一半。勿将胶带裹得太紧,以免降低隔热效果。 完成保护工作和缠好管后,用密封材料将墙上的洞封好。3.5 管路的支撑和防护 悬空的连接收路应做好支撑,支撑之间距离不超过1m。 室外管路要做好防意外损伤处理,管路超过1m,必须给管路加一扣板保护。四、追加制冷剂补充制冷剂质量的计算方法以液管为基准追加冷媒量=液管长度每米液管冷媒追加量液管的每米追加

37、充灌量kg/m0.29 0.12 0.06 0.03 注:标准管长为15米。当连接收L小于或等于15米时,不需要另加制冷剂。如果连接收超过15米以液管为准,如此需要追加制冷剂,上表中列出连接收每增加1米长所需增加制冷剂的量。五、产品电气安装注意!空调机必须可靠接地,假如接地不正确会导致触电或火灾。1. 电线布置 按国家布线规如此进展安装。 电源一定要使用额定电压与空调机组专用电源。 电源线应有可靠固定,以免接线端子受力。请不要用力拉动电源线。 电源线线径应足够大,电源线和连接线损坏必须用专用的电缆线来更换。 所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进展。 接地应可靠,应

38、接在建筑物的专用接地装置上,一定要请专业人员安装。 必须安装可切断整个系统电源的空气开关和漏电开关。 空气开关应同时具有磁脱扣和热脱扣功能,以保证短路和过载都得到保护。 现场接线时请以机身所贴线路图为准。2. 空气开关和电源线选型2.1 GR系列室外机空气开关和电源选型推荐表使用机型电源空气开关容量A接地线最小截面积mm2电源线最小截面积mm2GMV(L)-R100W/A220V 50Hz40GMV(L)-R112W/A220V 50Hz40GMV(L)-R140W/A220V 50Hz50GMV(L)-R140W/AS380V 3N 50Hz16GMV(L)-R160W/AS380V 3N 50Hz16GMV(L)-R160W/A220V 50Hz60GMV(L)-R180W/AS380V 3N 50Hz25GMV(L)-R200W2/B380V 3N 50Hz25GMV(L)-R220W2/B380V 3N 50Hz25GMV(L)-R260W2/B380V 3N 50Hz32GMV(L)-R300W2/B380V 3N 50Hz40GMV(L)-R420W3/B380V 3N 50Hz50GMV(L)-R450W3/A380V 3N 50Hz50GM
