装配式结构施工组织设计编制指导书.docx

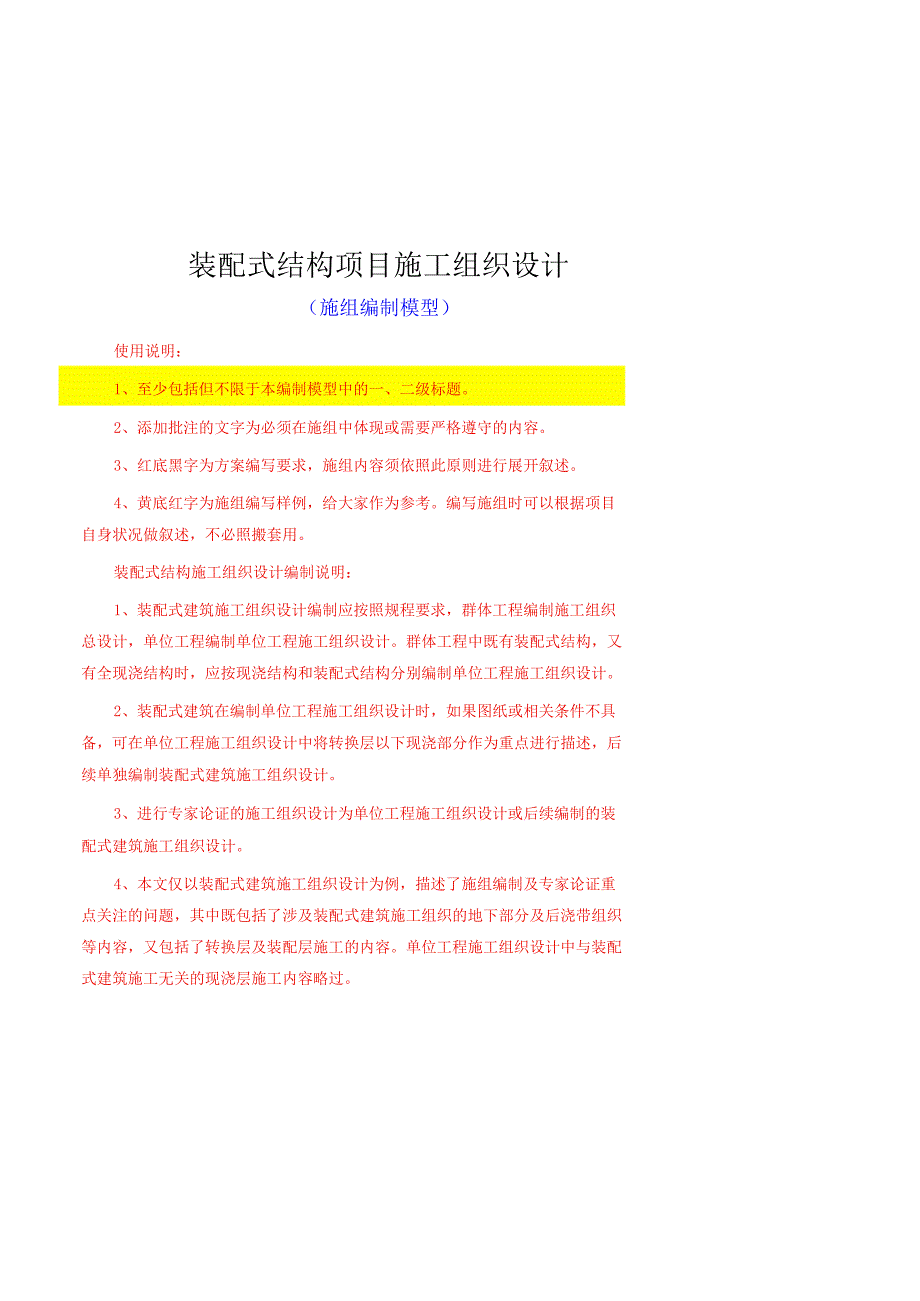

1、装配式结构项目施工组织设计（施组编制模型）使用说明：1、至少包括但不限于本编制模型中的一、二级标题。2、添加批注的文字为必须在施组中体现或需要严格遵守的内容。3、红底黑字为方案编写要求，施组内容须依照此原则进行展开叙述。4、黄底红字为施组编写样例，给大家作为参考。编写施组时可以根据项目自身状况做叙述，不必照搬套用。装配式结构施工组织设计编制说明：1、装配式建筑施工组织设计编制应按照规程要求，群体工程编制施工组织总设计，单位工程编制单位工程施工组织设计。群体工程中既有装配式结构，又有全现浇结构时，应按现浇结构和装配式结构分别编制单位工程施工组织设计。2、装配式建筑在编制单位工程施工组织设计时，如

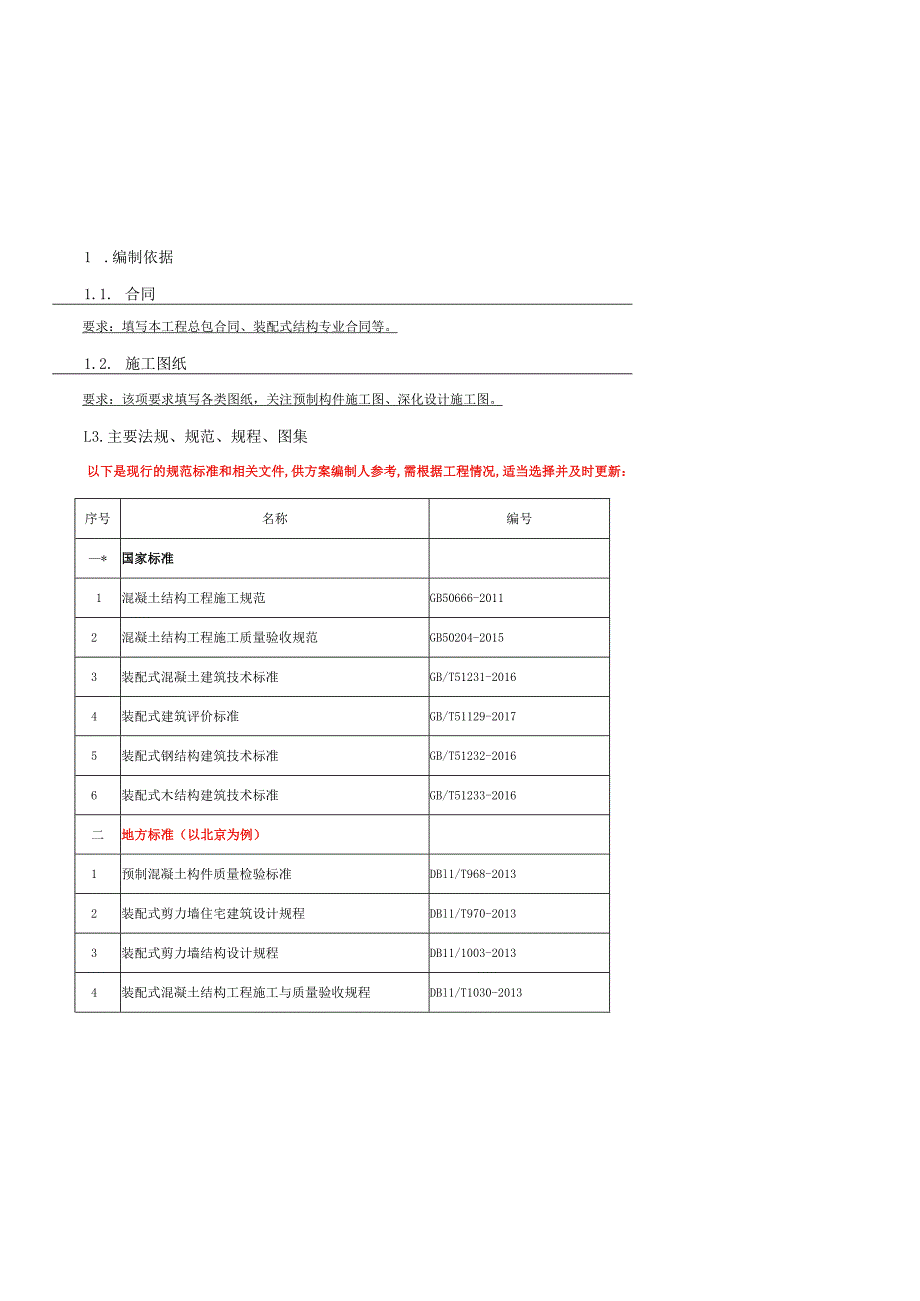

2、果图纸或相关条件不具备，可在单位工程施工组织设计中将转换层以下现浇部分作为重点进行描述，后续单独编制装配式建筑施工组织设计。3、进行专家论证的施工组织设计为单位工程施工组织设计或后续编制的装配式建筑施工组织设计。4、本文仅以装配式建筑施工组织设计为例，描述了施组编制及专家论证重点关注的问题，其中既包括了涉及装配式建筑施工组织的地下部分及后浇带组织等内容，又包括了转换层及装配层施工的内容。单位工程施工组织设计中与装配式建筑施工无关的现浇层施工内容略过。1 .编制依据1.1. 合同要求：填写本工程总包合同、装配式结构专业合同等。1.2. 施工图纸要求：该项要求填写各类图纸，关注预制构件施工图、深化

3、设计施工图。L3.主要法规、规范、规程、图集以下是现行的规范标准和相关文件,供方案编制人参考,需根据工程情况,适当选择并及时更新：序号名称编号*国家标准1混凝土结构工程施工规范GB50666-20112混凝土结构工程施工质量验收规范GB50204-20153装配式混凝土建筑技术标准GB/T51231-20164装配式建筑评价标准GB/T51129-20175装配式钢结构建筑技术标准GB/T51232-20166装配式木结构建筑技术标准GB/T51233-2016二地方标准（以北京为例）1预制混凝土构件质量检验标准DBl1/T968-20132装配式剪力墙住宅建筑设计规程DBl1/T970-20

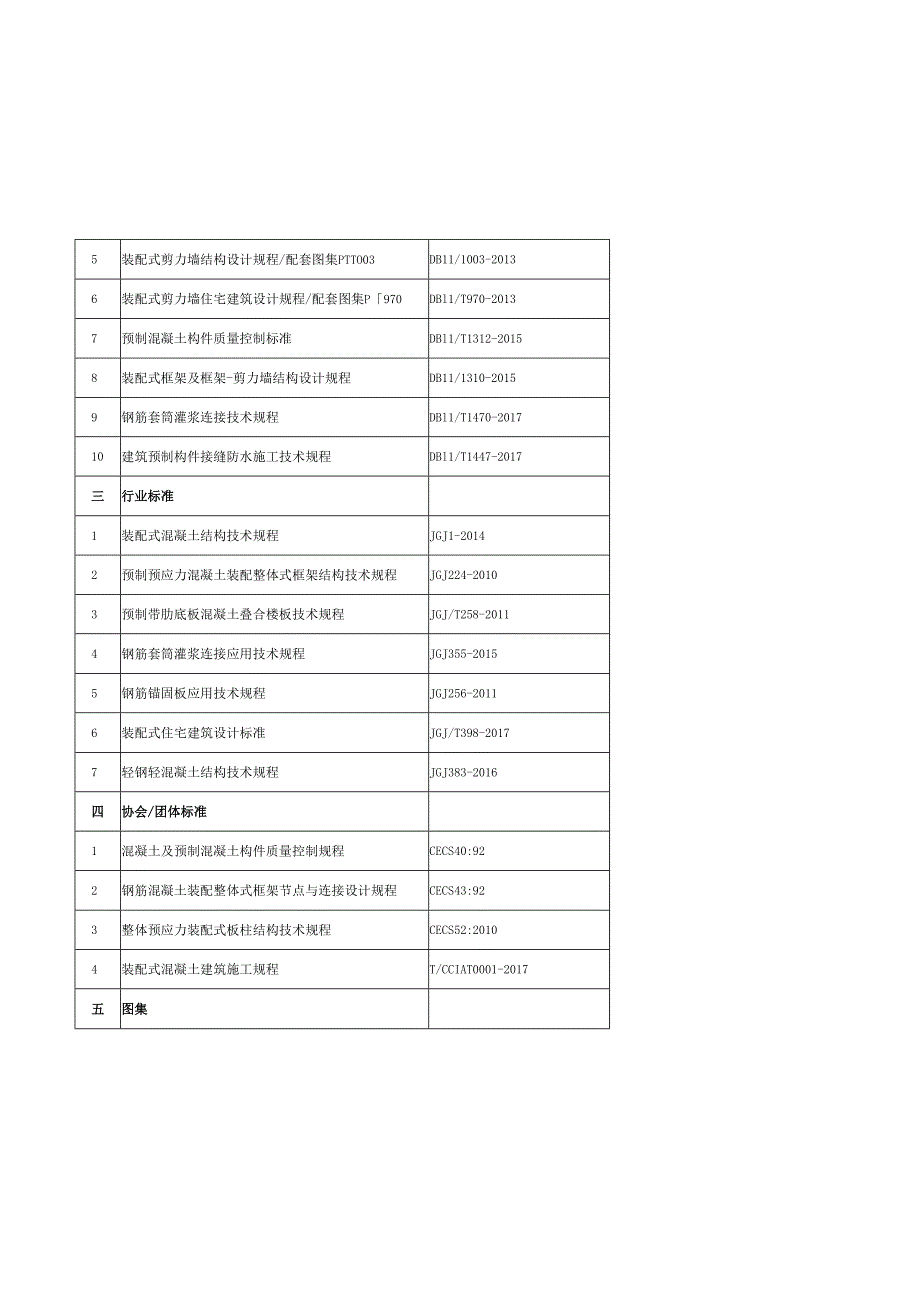

4、133装配式剪力墙结构设计规程DB11/1003-20134装配式混凝土结构工程施工与质量验收规程DBl1/T1030-20135装配式剪力墙结构设计规程/配套图集PTTO03DB11/1003-20136装配式剪力墙住宅建筑设计规程/配套图集P970DBl1/T970-20137预制混凝土构件质量控制标准DBl1/T1312-20158装配式框架及框架-剪力墙结构设计规程DB11/1310-20159钢筋套筒灌浆连接技术规程DBl1/T1470-201710建筑预制构件接缝防水施工技术规程DBl1/T1447-2017三行业标准1装配式混凝土结构技术规程JGJ1-20142预制预应力混凝土装

5、配整体式框架结构技术规程JGJ224-20103预制带肋底板混凝土叠合楼板技术规程JGJ/T258-20114钢筋套筒灌浆连接应用技术规程JGJ355-20155钢筋锚固板应用技术规程JGJ256-20116装配式住宅建筑设计标准JGJ/T398-20177轻钢轻混凝土结构技术规程JGJ383-2016四协会/团体标准1混凝土及预制混凝土构件质量控制规程CECS40:922钢筋混凝土装配整体式框架节点与连接设计规程CECS43:923整体预应力装配式板柱结构技术规程CECS52:20104装配式混凝土建筑施工规程T/CCIAT0001-2017五图集1装配式混凝土结构连接节点构造15G310-

6、22装配式混凝土结构表示方法及示例15G107-13预制混凝土剪力墙外墙板15G365-14预制混凝土剪力墙内墙板15G365-25桁架钢筋混凝土叠合板（60mm厚底板）15G366-16预制钢筋混凝土板式楼梯15G367-17预制钢筋混凝土阳台板、空调板及女儿墙15G368-18混凝土结构施工图平面整体表示方法制图16G101-K2、39装配式混凝土连接节点构造15G310-110装配式混凝土连接节点构造15G310-2六安全管理法规文件1建设工程安全生产管理条例国务院第393号令2危险性较大的分部分项工程安全管理规定住建部令第37号3关于实施危险性较大的分部分项工程安全管理规定有关问题的通

7、知建办质201831号4X省/市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则X号5XX省/市关于加强装配式混凝土建筑工程设计施工质量全过程管控的通知X号1.4.其他要求：包括地质勘测报告、工程定位依据、贯标等管理文件、项目管理手册、建筑业10项新技术等。2.工程概况2.L总体简介序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7施工总承包单位8资金来源9合同承包范围10合同性质11合同工期12合同质量目标13其他应说明的情况2.2.建筑设计简介如两个及以上栋号的群体工程，应先用文字总体描述工程包括几个栋号，各栋号的建筑功能、相互关系、总建筑面积

8、等，再分别进行具体说明。具体说明部分除常规工程概括内容外还应重点关注以下内容：1、本工程选用的装配式建筑体系，装配率、预制率；2、预制外墙保温材料类型及厚度，拼缝填充材料类型，窗墙孔洞封堵方法；3、外墙防水节点做法，材料要求；饰做法、外窗式装修做法等例：表2.2-1建筑设计概况序号项目内容1建筑功能2建筑特点3结构形式4防火分类耐火等级5建筑面积总建筑面积地上建筑面积地下建筑面积6地上建筑概况楼号地下层数地上层数标准层高建筑高度7地下建筑概况楼号地下室层高8外墙保温9外墙防水10外窗做法2.3.结构设计简介装配式结构概况重点关注以下内容：1、地上、地下的结构形式；2、转换层的位置及结构形式；3

9、预制构件的连接方式；4、构件外伸钢筋及等级，现浇节点钢筋连接形式及等级；5、构件的最大几何尺寸、最重重量，特殊构件尺寸及连接形式；6、预制楼梯的结构形式等。例：表2.3T结构设计概况结构体系结构安全等级抗震设防烈度基本风压值基本雪压值结构设计使用年限人防防护类别基础形式地基类型钢筋规格型号直径钢筋连接直螺纹连接直径搭接直径XXXX#楼住宅楼混凝土强度等级负21层墙柱24层墙柱5顶层墙柱负2层顶梁板xxxx#楼住宅楼混凝土强度等级负32层墙柱3顶层墙柱负3负1层顶梁板1层顶层梁板xxxx#楼住宅楼混凝土强度等级负3负1层墙柱2顶层墙柱负3负1层梁板1层顶层梁板2.4.装配式构件概况装配式构件概

10、况重点关注以下内容：1、描述预制构件生产单位名称，预制构件类型、种类、单层数量和总数；2、预制构件的加工制作及运输概况，其中每层的预制构件编号、类型、数量、尺寸、重量、混凝土强度等级等内容可列表进行详细说明；3、预制构件平面图（明示各栋号标准层预制构件分布情况）。例：表2.4-1号楼预制构件设计概况预制构件生产厂家预制构件种类内墙、外墙、叠合板、楼梯、飘窗板、空调板、阳台板转换层位置及结构形式（转换层指的是由全现浇转变为装配式的楼层）预制率/装配率最大构件尺寸最大构件重量预制构件连接方式竖向构件之间灌浆套筒水平构件之间现浇板带+加强钢筋水平与竖向构件之间现浇节点楼梯支座位置上端：孔内灌浆，形成

11、固定端；下端：孔内填充柔性材料，形成滑动端。此处插入预制构件编号平面图2.5.专业设计简介要求：此处描述给排水系统、通风系统、建筑电气等相关专业概况。例：表2.5-1专业设计概况序号项目概况1给排水系统给水市政给水管网供水压力为0.25MPa,本工程给水从北侧后查路接入1根DNloO给水管，西侧规划二路接入1根DN100给水管，幼儿园在西侧市政规划二路引入一根DN80给水管。在用地红线内，与小区生活消防合用低压给水系统管网相连接。引入管均设置倒流防止器。（水质应符合国家现行有关标准规定）中水本工程给水从北侧后查路接入1根DNloo中水管，东侧规划一路接入1根DN100给水管，幼儿园在西侧市政规

12、划二路引入一根DN80给水管。中水水质应符合城市污水再生利用城市杂用水水质GB/T18920-2002排水D本工程室内生活污、废水采用合流制，室外采用生活排水、雨水分流制管道系统。室内0.000以上污废水重力自流排入室外污水管，地下室污废水由潜水排污泵提升至室外跌水井消能后排至污水管网。生活污水经化粪池处理后排入市政污水管网。2）住宅厨房、9层以下住宅卫生间设伸顶通气管，10层住宅卫生间设通气立管，首层排水采用单独排出室外。热水1）本工程13#、614#采用太阳能集中供热热水系统，燃气壁挂炉辅热。太阳能形式集中集热，分户储热。2）本工程4#、5#采用分户燃气壁挂炉供热热水系统。3）幼儿园采用太

13、阳能集中供热热水系统。雨水1）本工程屋面雨水设计重现期3年，设计降雨强度448L（s.ha）o2）屋面雨水采用外排水系统，经雨水口和雨水立管汇集后排至室外雨水管网。3）室外采用雨水渗入系统、收集排放系统相结合的方式。2通风空调系统采暖系统1 .卫生间均设置带有止回阀的吊顶排气扇，排风量不小于10次/h换气，排风道吊顶内安装，排风管接入排风竖井。2 .住宅采用低温热水地板辐射供暖系统，热源由户用燃气采暖炉提供。配套及幼儿园采用散热器，安装形式为落地安装，热源由燃气壁挂炉间的燃气采暖炉提供。3 .本工程防烟楼梯间为自然排烟，合用前室设置机械加压送风系统。合用前室加压送风口为常闭型，火灾时开启火灾层

14、及上下层，共三层，合用前室的余压值为2530Pa0屋顶加压送风机设旁通管。风管穿楼梯间防火隔墙时，穿越处风管上的防火阀两侧各2.Om范围内的风管应采用耐火风管，耐火极限不低于2h。4 .屋顶电梯机房设机械排风，排风量不小于12次/h换气，同时电气专业预留分体空调插座。卫生间及厨房设机械通风，采用成品风道；物业用房、机电设备用通风房等均设置通风系统。楼梯间采用自然排烟方式，合用前室设置机系统械加压送风系统。火灾时防烟楼梯间及前室的加压送风系统与火灾自动报警系统联动。本工程电气系统包括强电系统、智能建筑系统和电梯工程，其中强电系统包括供配电系统、电力系统、照明系统、防雷与接地系电统、等电位系统等；

15、智能建筑系统包括火灾自动报警及消防联动系4气统、安全防范系统、有线电视系统、电话系统(ADSL)等。系电气各系统配管种类繁多，包括镀锌钢管、焊接钢管、PVCo电统气配电箱、柜数量较多。电气配管前期预留、预埋量大，特别是住宅部分，所有的电气配管都要求随结构施工预埋到位。明配管量较小。防雷等级为3级。2.6.周边环境及施工现场概况要求：描述项目场地布置、运输通道及存放区域情况，项目周边与周围市政道路关系及所属管辖地区的交通情况，与相邻既有建筑物的关系，与相邻施工工地间的关系，以及整个现场的自然地坪、地下障碍物情况，周边有无高压线、高大树木、高大建筑等妨碍施工的设施。2.7.工程典型的平、立、剖面2

16、7.1.典型平面图2.7.2.典型立面图2.7.3.典型剖面图2.8.工程特点、重点、难点及危大工程辨识要求：应根据工程情况进行分析,按照各工程的不同情况有针对性的进行具体描述以下为举例说明，供方案编制人参考：1、地下结构施工工序的合理组织是重点，尤其是影响构件运输和堆放的地下车库的施工组织。2、现场平面图的布置是工程的组织重点，尤其是地下结构与地上结构、现浇结构与装配式结构施工期间现场平面布置的转换是施工组织重点。3、场内场外交通组织是工程管理的重点，场内循环道路的设置及运输车辆走向组织，场外市政交通的合理组织是工程管理的重点。4、大型机械的选型及布置是工程管理的重点。5、预制构件的供应是

17、工程的管理重点，应充分考虑施工现场的情况对预制构件的进场计划、质量控制等内容进行说明。6、转换层竖向钢筋定位、构件安装、灌浆施工是工程质量管理重点。7、外架选型、支撑体系、构件吊装是安全管理重点。3.施工部署3.1.工程目标3.LL工期目标3.L2.质量目标3.1.3.科技目标3.1.4.安全目标3.1.5.消防目标3.1.6.文明施工目标3.1.7.绿色施工目标3.1.8.其他目标3.2.施工部署原则及施工安排3.2.1,施工区域划分要求：主要描写与装配式施工相关的区域划分，描述施工区域划分原则，可按照不同的施工单位进行划分，并附上施工区域划分平面图。3.2.2.施工顺序安排要求；主要描写各

18、个楼栋或区域的施工先后顺序安排。可参考的关注点：1）土方、降水及支护工程阶段2）结构工程阶段地下结构各自区域的施工顺序：装配式工程重点关注群体工程车库顶板做为运输道路和构件堆放场地时此部分区域施工组织；后浇带的施工组织等。地上结构的施工顺序：装配式工程可按现浇层、转换层、装配层分别描述施工顺序，装配层施工顺序中应根据工程特点关注构件吊装、灌浆、现浇节点施工等，并关注楼梯、空调板等零星构件安装组织。3）装修工程阶段装配式工程关注外檐、门窗插入装修安排、地上装修插入；装配式装修关注专业插入安排，厨房、卫生间与普通房间的先后顺序安排等。4）屋面工程3. 2.3.施工大型机械的配备要求：装配式安装作业

19、所需的运输设备、吊装设备、人员登高设备、混凝土浇筑设备等，数量、型号等信息应列表说明.可参考的关注点：D土方、降水及支护工程阶段。2）结构工程阶段：（塔吊、混凝土设备，立塔、拆塔的形象部位）装配式工程重点关注塔吊的性能与最重构件是否匹配、塔吊位置与构件堆场、卸料点是否匹配。3）装修工程阶段：施工升降机（与形象部位关系）。3. 2.4.主要施工辅助措施的选择要求：装配式工程重点关注以下内容：1、外脚手架选用例：外架采用落地式钢管扣件脚手架。2、电梯井平台设置例：电梯井位置采用自动提升式防护平台。檐装修（吊例：外立面作业采用外脚手架。4、模板和支撑的选择例：墙体现浇节点、现浇梁、叠合板之间的现浇板

20、板带采用木模板；叠合板下方支撑架体采用高度可调的三脚架立柱+铝合金横梁。3. 2.5.绿色施工部署要求：内容包括：（1）管理组织机构及责任分工；（2）四节一环保具体措施，尽量从公司现有的降本增效图册内挑选。例：1、绿色施工管理组织机构及责任分工（1）成立工地绿色施工领导小组组长：XXX副组长：XXX、XXX（2）绿色施工管理小组岗位职责1）组长：是该工程绿色施工第一负责人，对项目绿色施工实施情况全面负责。2）副组长：对施工现场绿色施工总负责，负责根据星级认证绿色施工控制的计划进行实施、检查、处置等具体工作的安排和落实；具体组织和领导绿色施工小组成员，宏观调控绿色施工实施进度。3）工程部：现场具

21、体绿色施工负责，严格按照绿色施工要求进行现场实施。具体组织和实施整个绿色施工过程，记录绿色施工日志，并根据施工的不同阶段划分的责任区域确立的施工责任人负责该区域的执行，协调。4）技术部：编写绿色施工方案，制定环境保护措施和废弃物管理规定，对每个绿色施工工种的每个阶段进行拍照或录像保存记录。配合收集和整理资料，以及上报资料。5）质检部：供分项工程和检验批的质量验收记录和建设、监理单位的进场验收和复验记录。6）安全部：现场绿色安全环保施工的具体实施和记录，确保安全文明施工，落实施工现场安全文化设施工具化、定型化、标准化的推广，做好环境保护。7）物资部：提供各种材料进场的供货单。提供产品的进场记录，

22、产品检测报告，复试报告及检验记录。8）机电部：提供机电专业产品的检验报告，机电设备的运行调试竣工验收记录和相关部门的检验记录。9）商务部：提供建筑材料采购合同，预拌混凝土采购合同，绿色施工预算清单，决算清单，可在循环材料计算书，可再利用建材用量比例计算书。2、绿色施工管理措施多从公司现有降本增效图册中挑选。3.2.6.劳动力配备要求：装配式工程重点关注构件吊装与安装、灌浆等重要工种劳动力配备。明确不同阶段劳动力的区域配备；劳动力的穿插协调情况；劳动力不均衡及部位转换劳动力退场情况。例：根据工程实际开工楼栋数量及混凝土浇注数量和浇注地点变化，合理安排劳动力的数量，制定每次浇筑的劳动力安排计划，确

23、保每个施工段均按照不少于下表标准的数量进行配置：地上装配式：注浆工5人，混凝土工15人，木工30人，钢筋工15人为一个流水班组一区：两个流水段，共计：注浆工10人，碎工30人，木工60人，钢筋工30人；二区：两个流水段，共计：注浆工10人，碎工30人，木工60人，钢筋工30人；三区：三个流水段，共计：注浆工15人，碎工45人，木工90人，钢筋工45人。3.2.7.非实体材料的配备原则要求：装配式工程重点关注支撑系统配备（模板及支撑各阶段配备数量，明确配备几层几段，地下和地上、竖向和水平分别说明）例：现浇墙体模板及支撑配置1层向上周转；现浇梁、现浇板带模板及支撑配置3层向上周转；叠合板支撑架体配

24、置3层向上周转。3.2.8.季节性施工部署呈重点关注冬期筒灌例：2019年冬季，8号楼2层、9号楼3层将进行装配式结构安装作业。为了保证工程质量，冬季只将墙体构件、叠合板安装就位，并完成现浇混凝土浇筑作业，暂不进行套筒灌浆作业。来年天气回暖之后进行套筒灌浆作业。套筒灌浆之前，不允许继续向上安装预制构件。3.2.9.深化设计部署原则例：需进行深化设计的内容包括：预制构件的拆分及连接、预制构件尺寸及配筋、预制构件吊环预埋、预制构件洞口、电气线盒预留预埋、预制外墙木砖深化、配件工具深化设计、施工措施深化设计（包括外防护架连墙支座预留孔洞深化、墙顶圈边龙骨预留孔洞深化、模板对拉螺栓预留孔洞深化、斜支撑

25、预埋螺栓深化、叠合板防漏浆深化、墙边防漏浆企口深化、临时固定钢梁深化、倒料平台卸载孔洞深化等)。3.2.10.主要分包项目的安排例：(1)Pe构件的生产、运输及现场安装均由PC生产厂家负责，实行专业分包。(2)套筒灌浆由劳务分包负责，灌浆料由总包提供，灌浆设备及辅材由劳务班组自带。(3)现浇结构部分由结构劳务分包负责施工，采取传统劳务分包模式。(4)ALC隔墙板的生产、运输及现场安装由材料生产厂家负责，实行专业分包。3.2.11.分部工程验收及竣工验收安排要求：明确分部、单位工程验收计划：结构验收时间要求；竣工前各专项验收时间要求；其他检查计划(如创优马例：表3.2.11-1分部工程验收计划施

26、工部位验收时间地基基础主体节能消防规划竣工流水段号、楼栋号*年*月*年*月*年*月*年*月*年*月*年*月*年*月3.2.12.运输组织安排装配式工程分场外运输和场内运输，应分别关注。场外运输重点考虑构件运输时间、运距、路线、限高等；场内运输重点考虑转弯半径、道路承载力、卸料点、循环道路等。例：1、场外运输场外运输由Pe构件加工场负责，厂址位于*省*市*县，经*高速转*国道运至本项目,运距约为*km,正常运输耗时*小时。(可附上地图路线截图)2、现场运输受项目场地条件所限，所有运输车辆均停靠在西侧围挡以外的*市政道路旁边，由*号塔吊将构件吊运至现场西北角的空地区域统一存放。安装作业队自备叉车，

27、将构件倒运至楼旁，由塔吊吊装就位。（情况复杂时，应附图说明）3. 2.13.机电工程安排例：装配式结构施工阶段，机电专业重点做好以下两项工作：1、密切关注并配合深化设计工作，同时做好驻场隐蔽验收工作，确保Pe构件内暗埋的线管、电箱、线盒、预留孔洞不出现错误。2、叠合板安装就位之后，立即进行楼面配管及作业，确保不耽误楼板盖铁绑扎作业。3. 2.14.其他安排其他容.4. 3.施工组织机构5. 3.1.项目部施工组织机构图要求：根据项目实际状况绘制组织机构图6. 3.2.人员分工及职责例：1）项目经理：XXX对装配式工程的质量、进度、安全、文明施工负全面领导责任。建立健全本项目的各项管理制度。负责

28、加强内外协调，保证装配式工程施工中的资源供给，合理组织施工力量，保证施工质量和工期。完善内部基础管理，指导下级工作，奖优罚劣。负责组织装配式工程相关验收工作。2）项目总工：XXX组织装配式相关方案的编制，负责装配式相关方案的审核，组织危大方案内部论证，对现场管理人员和劳务单位项目经理、技术负责人及班组骨干人员进行方案交底，负责组织对需要处理或加固的地基、基础进行验收。参加危大方案的实施验收，对方案编制、方案执行、方案验收的全过程承担安全技术责任。对不合格项，制定纠正预防措施。3）生产经理：XXX装配式相关方案正确实施的主要负责人，对装配式工程质量、进度和安全文明施工负主要领导责任，是方案实施的

29、总协调人。4）安全总监：XXX对装配式工程施工全过程的安全、文明施工进行监督检查、核对各项安全管理制度及施工方案的执行情况，对作业人员进行安全教育，吊装过程中进行旁站或过程巡检，外架、模架搭设完毕后组织现场各方进行验收，验收合格后报请公司相关部门验收，对存在重大安全隐患的情况，有权下令停工整改。5）项目安全员：XXX监督实施安全技术措施和安全技术交底情况。认真做好内部专业队和劳务队人员上岗教育，以提高安全技术素质,增强自身保护能力。对所有进场人员进行安全意识教育，建立健全安全管理制度。督促与检查危险物品的安全管理和使用。认真做好安全台账资料记录和归档。对特种作业人员持证上岗情况进行检查，定期对

30、防护、外架、临电、机械进行安全检查，对发现的问题下发整改通知单并限期整改。6）项目质量总监：XXX认真贯彻执行国家工程质量验收规范、政策、法令、法规、行业（地方）标准等文件精神，对装配式工程质量负监督检查责任；组织隐、预检和分项工程验收，对工程的每一分项分部工程进行质量检查和评定；负责对进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识；负责不合格品的控制。7）项目质检员：XXX认真贯彻执行国家工程质量验收规范、政策、法令、法规、行业（地方）标准等文件精神，对装配式工程质量负监督检查责任；组织隐、预检和分项工程验收，对工程的每一分项分部工程进行质量检查和评定；负责对

31、进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识；负责不合格品的控制。8）物资部长：XXX负责本项目物资部管理工作，制定本项目物资管理办法，建立健全物资采购供应管理体系和质量控制管理体系，保证供应商具备必要资质，所供材料的规格尺寸符合方案要求，对经检验证明不合格材料，应及时组织退场。负责组织监控装配式工程中涉及到的物资质量，指导、检查、监督、评价现场物资管理，定期评估生产、供应厂商供应工作。负责审核和汇总模架工程主要物资需用量，制定物资采购供应方案和计划，审定合格厂商，统筹协调全线物资的采购供应。9）土建工程师（工长）：XXX负责装配式相关方案的具体实施，对人员、

32、材料、机械设备进行统筹安排，实施前对工人进行安全和技术交底，实施过程中加强过程监督，安装完毕要按照施工规范和方案要求进行验收，同时做好预检记录。10）专职管理、监测人员：XXX指定专人对专项方案实施情况进行现场监督和按规定进行监测。发现不按照专项方案施工的，应当要求其立即整改；发现有危及人身安全紧急情况的，应当立即组织作业人员撤离危险区域。表3.3.2-1管理层负责人一览表施工区工长生产经理质量总监职责I区XXXXXXXXX负责模板安装前对工人进行安全和技术交底，同时做好隐检记录；在安装过程中加强过程质量控制，安装完毕要按照施工规范和设计要求进行验收，同时做好预检记录。II区XXXIII区XX

33、X表3.3.2-2劳务层负责人一览表施工区施工队伍负责人技术质检I区XXX有限公司XXXXXXXXXII区XXX有限公司XXXXXXXXXIn区XXX有限公司XXXXXXXXX3.4.主要项目工程量要求：仅列举与装配式施工相关的实体材料工程量例：表3.4-1各楼预制构件数量表楼号外墙内墙PCF板叠合板空调板楼梯备注1#6377826075684902#6377826075684903#6377826078084844#7701401201170177965#7701401201170177966#6377826078084847#6377826075684908#637782607568490

34、9#23417128576484210#23417128576484211#25215228576484812#25215228576484813#21611424504424214#216114245044242合计6766162219601023611349843.5.施工任务划分要求：仅描述与装配式施工相关的施工任务划分。例：3.5.1.工程承包范围PC构件生产、运输及安装；现浇混凝土结构施工；装配式内隔墙生产、运输及安装；外墙保温装饰一体板施工。3.5.2.专业分包Pe构件、装配式内隔墙、外墙保温装饰一体板均采取专业分包模式。其中，外墙保温装饰一体板由建设单位指定分包单位。3.5.3,

35、劳务分包现浇混凝土结构、套筒灌浆采取劳务分包模式。3.6.施工进度计划3.6.1.进度计划关键节点工期要求：列表说清几个重要的大节点时间。关注总进度计划及各分部工程和对工期影响较大的重要分项工程的节点工期，装配式工程关注装配层开始时间。例：表3.6.-1施工进度关键节点计划楼号开始时间结束时间春节后开始时间封顶时间总工期（天）备注1#楼2019.8.102019.12.122020.3.82020.4.211702#楼2019.8.162019.12.182020.3.82020.4.211703#楼2019.8.142019.12.162020.3.82020.5.11804#楼2019.8

36、102019.12.122020.3.82020.4.211705#楼2019.8.142019.12.162020.3.82020.5.11806#楼2019.8.162019.12.182020.3.82020.4.211707#楼2019.8.162019.12.182020.3.82020.4.211708#楼2019.8.162020.1.22020.3.82020.4.211709#楼2019.8.162019.12.18/12510#楼2019.8.162019.12.18/1254楼梯2019.6.42019.8.102019.8.283.8.主要劳动力计划及劳动力曲线要求：

37、工种构成应列表说明。绘制以时间为横坐标、人数为纵坐标的劳动力动态管理图。例：结构施工：安排三个土建作业队，三个机电施工队，防水施工安排一个专业防水施工单位（劳务分包）负责承包范围内的防水施工。劳动力最高投入约为IOlO人。二次结构及装修施工：安排三个二次结构施工队，三个机电施工队。劳动力高峰：2019.4-2019.12结构施工阶段（峰值：800+人）2019.10-2020.4结构及装修阶段（峰值：IO00+人）劳动力关键节点：2019.10-11月，结构转二次结构（装修），劳动力流动性最大。二次结构及装修瓦工30306060606080808080802020防水工202020202020

38、20202020201010油工002020202080808080802020架子工10103030303030303030301010木工30306060606080808080802020钢筋工101020202020020200000混凝土工101010101010010100000力工40404040404040404040404040测量工4444444444444电工4444444444444垂直运输司机1515151515151515150000小计0000000173173283283283283353383383338338128128机电安装电工3030303030303

39、0303060606060603030管道工66666666636363636302424通风工3333333331020202020106电焊工3333333333333330小计00004242424242424242421091191191191136760合计172172202202629664664727727837837852562462502502457451195188第24页共102页顺安远大：深化图阶段的深化内容为预制叠合板吊环预留预埋，叠合板上墙板斜撑预留预埋，预制楼梯生产及吊装预留预埋，空调板生产及安装预留预埋，空调板外架孔预留预埋，墙板生产及吊装预留预埋，墙板斜撑预留

40、预埋，墙板现浇段模板所用预留预埋（分木模和铝模），外墙板外围护架预留预埋，PCF构件生产及模板预留预埋（木模及铝模），所有构件点位与构件钢筋的避让，典型构件生产及安装预留预埋大样，叠合板及墙板防漏浆启口深化。北京建工：深化图阶段内容如下：1、竖向构件（外墙，内墙，PCF板）外架预留预埋深化，斜支撑预留预埋深化、支模模具预留预埋深化（包括木模，铝模），生产及吊装预留预埋深化，启口深化，线盒手孔及线盒与钢筋避让深化。2、水平构件（叠合板，空调板，楼梯）生产及吊装预留预埋深化，启口深化，线盒及孔洞钢筋避让深化，叠合板上墙板斜支撑预埋螺栓深化，空调板外架预留预埋深化，楼梯栏杆预留预埋深化。另补充设计图
