企业管理-石墨喷管制造工艺流程 SOP.docx

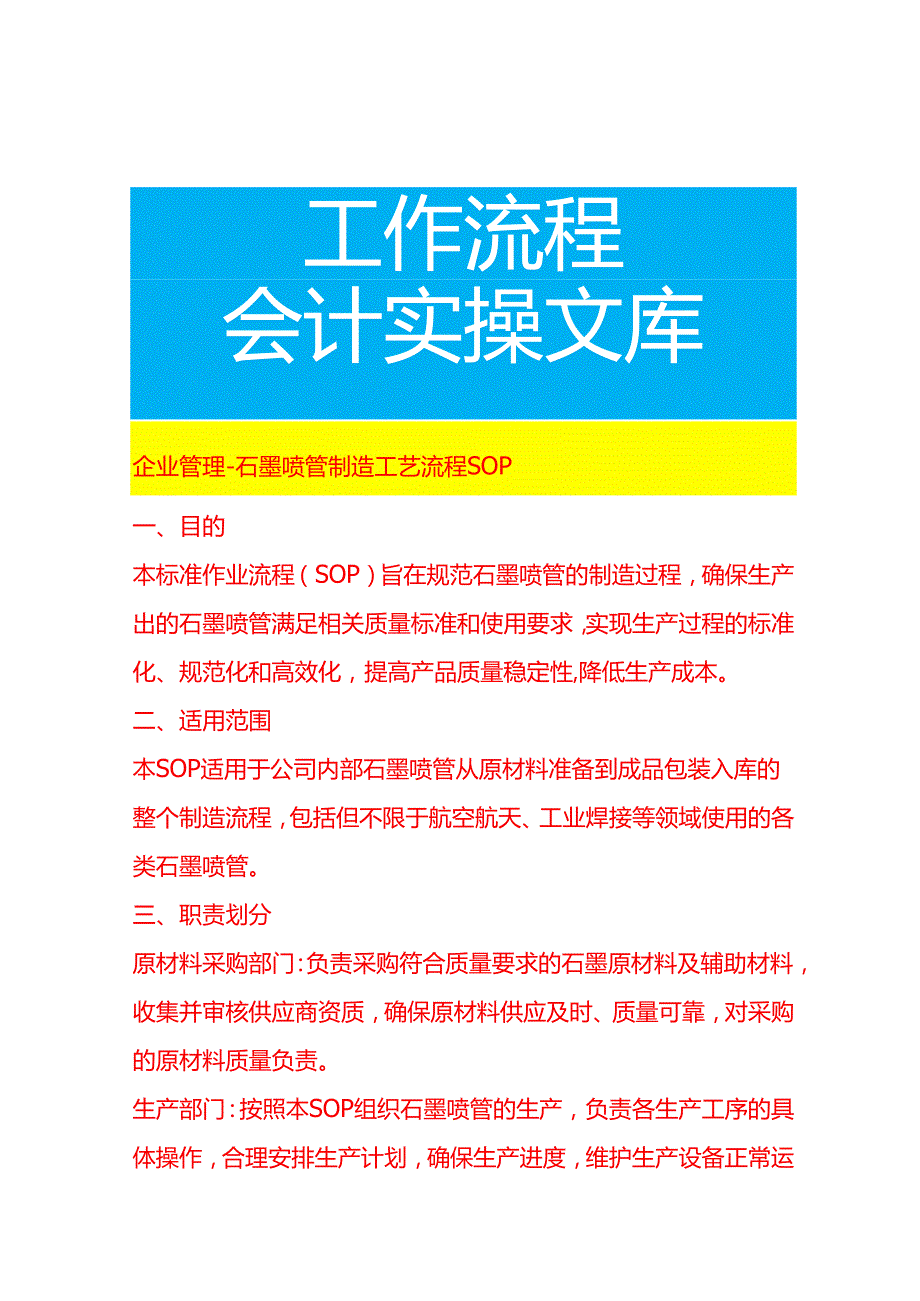

1、工作流程会计实操文库企业管理-石墨喷管制造工艺流程SOP一、目的本标准作业流程（SOP）旨在规范石墨喷管的制造过程，确保生产出的石墨喷管满足相关质量标准和使用要求，实现生产过程的标准化、规范化和高效化，提高产品质量稳定性,降低生产成本。二、适用范围本SOP适用于公司内部石墨喷管从原材料准备到成品包装入库的整个制造流程，包括但不限于航空航天、工业焊接等领域使用的各类石墨喷管。三、职责划分原材料采购部门：负责采购符合质量要求的石墨原材料及辅助材料，收集并审核供应商资质，确保原材料供应及时、质量可靠，对采购的原材料质量负责。生产部门：按照本SOP组织石墨喷管的生产，负责各生产工序的具体操作，合理安排

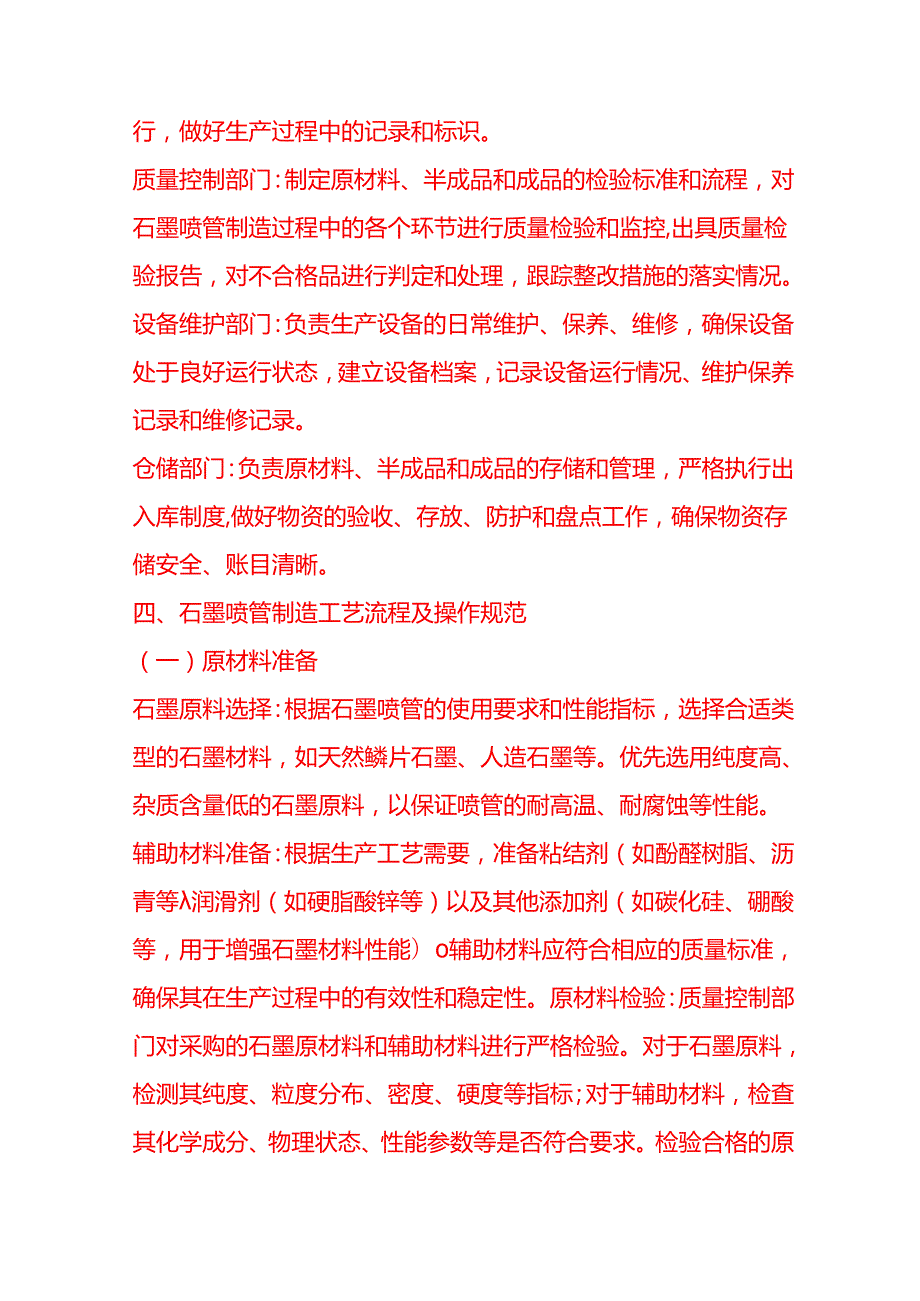

2、生产计划，确保生产进度，维护生产设备正常运行，做好生产过程中的记录和标识。质量控制部门：制定原材料、半成品和成品的检验标准和流程，对石墨喷管制造过程中的各个环节进行质量检验和监控,出具质量检验报告，对不合格品进行判定和处理，跟踪整改措施的落实情况。设备维护部门：负责生产设备的日常维护、保养、维修，确保设备处于良好运行状态，建立设备档案，记录设备运行情况、维护保养记录和维修记录。仓储部门：负责原材料、半成品和成品的存储和管理，严格执行出入库制度,做好物资的验收、存放、防护和盘点工作，确保物资存储安全、账目清晰。四、石墨喷管制造工艺流程及操作规范（一）原材料准备石墨原料选择：根据石墨喷管的使用要求

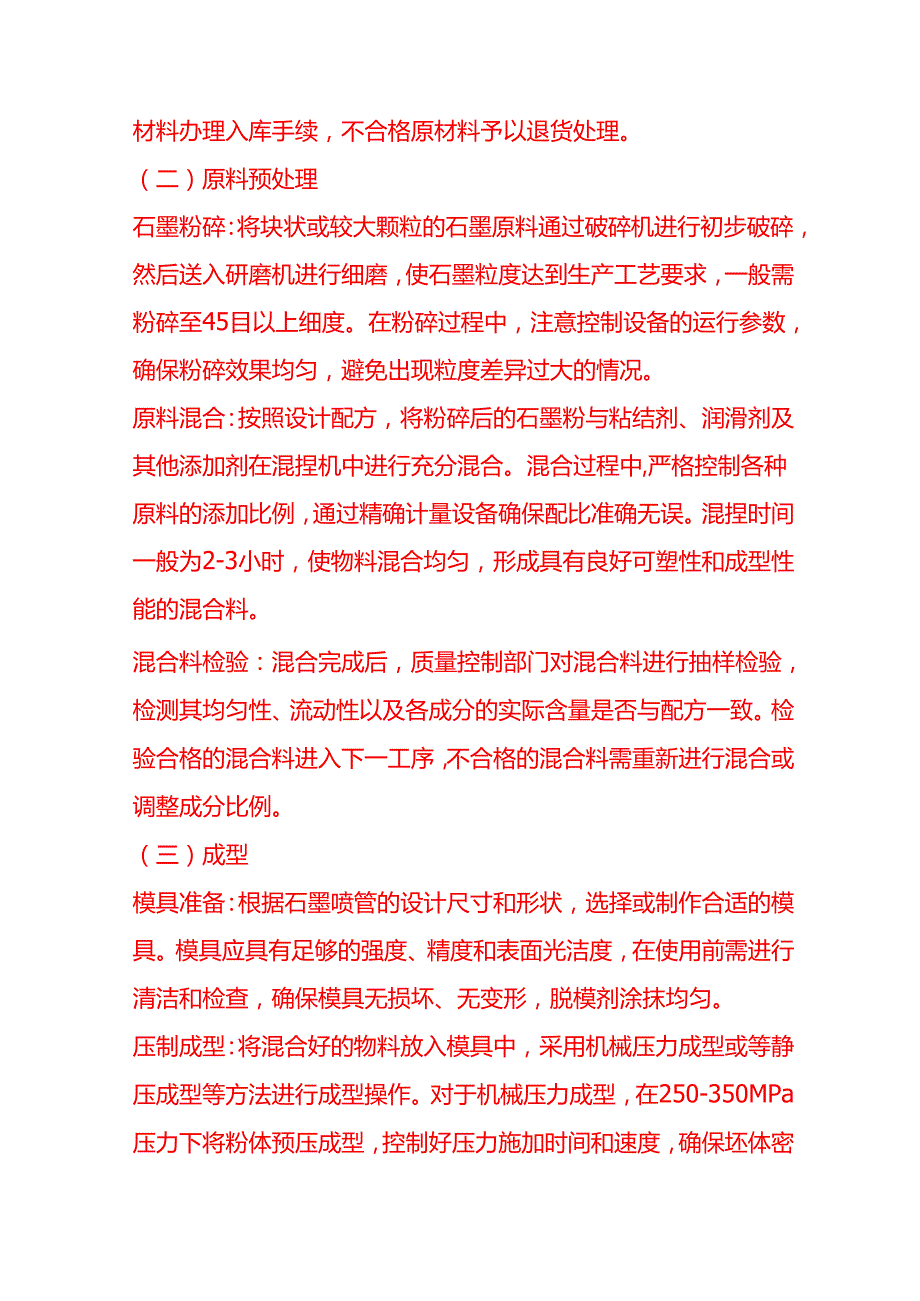

3、和性能指标，选择合适类型的石墨材料，如天然鳞片石墨、人造石墨等。优先选用纯度高、杂质含量低的石墨原料，以保证喷管的耐高温、耐腐蚀等性能。辅助材料准备：根据生产工艺需要，准备粘结剂（如酚醛树脂、沥青等润滑剂（如硬脂酸锌等）以及其他添加剂（如碳化硅、硼酸等，用于增强石墨材料性能）o辅助材料应符合相应的质量标准，确保其在生产过程中的有效性和稳定性。原材料检验：质量控制部门对采购的石墨原材料和辅助材料进行严格检验。对于石墨原料，检测其纯度、粒度分布、密度、硬度等指标；对于辅助材料，检查其化学成分、物理状态、性能参数等是否符合要求。检验合格的原材料办理入库手续，不合格原材料予以退货处理。（二）原料预处理

4、石墨粉碎：将块状或较大颗粒的石墨原料通过破碎机进行初步破碎，然后送入研磨机进行细磨，使石墨粒度达到生产工艺要求，一般需粉碎至45目以上细度。在粉碎过程中，注意控制设备的运行参数，确保粉碎效果均匀，避免出现粒度差异过大的情况。原料混合：按照设计配方，将粉碎后的石墨粉与粘结剂、润滑剂及其他添加剂在混捏机中进行充分混合。混合过程中,严格控制各种原料的添加比例，通过精确计量设备确保配比准确无误。混捏时间一般为2-3小时，使物料混合均匀，形成具有良好可塑性和成型性能的混合料。混合料检验：混合完成后，质量控制部门对混合料进行抽样检验，检测其均匀性、流动性以及各成分的实际含量是否与配方一致。检验合格的混合料

5、进入下一工序，不合格的混合料需重新进行混合或调整成分比例。（三）成型模具准备：根据石墨喷管的设计尺寸和形状，选择或制作合适的模具。模具应具有足够的强度、精度和表面光洁度，在使用前需进行清洁和检查，确保模具无损坏、无变形，脱模剂涂抹均匀。压制成型：将混合好的物料放入模具中，采用机械压力成型或等静压成型等方法进行成型操作。对于机械压力成型，在250-350MPa压力下将粉体预压成型，控制好压力施加时间和速度，确保坯体密度均匀、结构紧密；等静压成型则在高压容器中对模具施加均匀压力，使物料在各个方向上受到相同压力而压实成型。成型过程中，注意观察设备运行情况和坯体状态，防止出现缺料、气泡、裂纹等缺陷。坯

6、体脱模与修整：成型后的坯体在合适的时机进行脱模，脱模过程要小心操作，避免对坯体造成损伤。脱模后的坯体如有飞边、毛刺等不平整部位，采用手工或机械工具进行修整，使坯体尺寸和外观符合要求。（四）干燥干燥设备选择：将修整后的坯体送入干燥炉进行干燥处理，去除坯体中的水分和挥发性物质，提高坯体的强度和稳定性。根据坯体的大小、数量和生产效率要求，选择合适的干燥设备，如箱式干燥炉、隧道式干燥炉等。干燥工艺控制：设置合理的干燥温度和时间曲线，一般干燥温度在100-200之间，干燥时间根据坯体厚度和材质确定，通常为12-24小时。在干燥过程中，要缓慢升温，避免温度上升过快导致坯体开裂。定期检查干燥炉的运行状况和坯

7、体的干燥程度，确保干燥效果均匀一致。（五）烧结烧结炉准备：选用能够满足石墨喷管烧结温度要求的高温烧结炉，如电炉、石墨化炉等。在烧结前，检查烧结炉的加热元件、温控系统、炉体密封性等是否正常，确保烧结炉能够稳定运行，达到所需的烧结温度。坯体装载与保护：将干燥后的坯体小心装入烧结炉内，注意坯体的摆放方式，避免相互挤压和碰撞。为防止坯体在烧结过程中氧化,可采用在炉内通入惰性气体（如氮气、氮气等）或使用保护罩等措施，创造无氧或低氧的烧结环境。烧结工艺执行：按照预定的烧结曲线进行升温、保温和降温操作。对于一般石墨喷管，烧结温度通常在HOO-1200C（如采用增强型石墨，含碳化硅等添加剂，可适当提高烧结温度

8、保温时间为2-4小时。升温速率不宜过快，一般控制在5-10oCmin,以避免坯体因热应力过大而开裂。在保温阶段，确保炉内温度均匀稳定，达到充分烧结的效果。烧结完成后,缓慢降温至室温,降温速率一般为3-5oCmino烧结后检验：质量控制部门对烧结后的石墨喷管坯体进行外观检查，查看是否有变形、开裂、气泡等缺陷，同时检测其硬度、密度、抗压强度等物理性能指标。对于不符合要求的坯体，分析原因并采取相应的补救措施或进行报废处理。（六）机械加工加工设备与刀具选择：根据石墨喷管的尺寸精度和表面质量要求，选择合适的机械加工设备，如数控车床、铳床、磨床等。刀具应选用适合石墨材料加工的硬质合金刀具或金刚石涂层刀

9、具，以提高加工效率和表面质量，减少刀具磨损。加工工艺制定：根据喷管的设计图纸，制定详细的机械加工工艺，包括车削、铳削、钻孔、磨削等工序的加工顺序、加工参数（如切削速度、进给量、切削深度等）。在加工过程中，要充分考虑石墨材料的特性，合理选择加工参数，防止出现崩边、掉渣等现象，确保加工精度和表面粗糙度符合设计要求。尺寸精度与表面质量控制：在机械加工过程中，质量控制人员要定期对喷管的尺寸进行测量，使用量具如卡尺、千分尺、三坐标测量仪等，确保尺寸偏差在允许范围内。对于喷管的内孔、外圆、端面等关键部位的表面质量，通过观察、触摸以及使用粗糙度仪等设备进行检测，保证表面粗糙度达到规定标准。对加工过程中出现的

10、尺寸超差或表面质量不合格的产品，及时进行调整或返工处理。（七）表面处理（可选）涂层处理（若有要求）：如果石墨喷管需要提高耐磨、耐腐蚀或抗氧化性能，可进行涂层处理。根据具体需求选择合适的涂层材料，如碳化硅涂层、陶瓷涂层等。采用喷涂、化学气相沉积（CVD）、物理气相沉积（PVD）等方法在喷管表面均匀涂覆涂层。在涂层过程中，严格控制涂层工艺参数,如涂层厚度、温度、压力、气体流量等，确保涂层与基体结合牢固、涂层厚度均匀一致。涂层完成后，对涂层的厚度、附着力、硬度等性能进行检测，确保涂层质量符合要求。打磨与抛光（根据需要）：为进一步提高石墨喷管的表面光洁度，可对喷管进行打磨和抛光处理。采用砂纸、砂轮、抛

11、光膏等工具和材料，通过手工或机械方式对喷管表面进行精细打磨和抛光，使表面粗糙度进一步降低，达到更高的表面质量标准。在打磨和抛光过程中，注意操作力度和方向，避免对喷管尺寸和形状造成影响。（八）质量检测外观检测：质量控制人员对石墨喷管进行全面的外观检查,观察喷管表面是否有裂纹、砂眼、气孔、划痕、变形等缺陷，喷管的形状和尺寸是否符合设计图纸要求。对于外观不合格的产品，进行标识并隔离，分析原因后决定是否返工或报废。尺寸精度检测：使用量具对喷管的关键尺寸进行精确测量,如喷管的内径、外径、长度、壁厚、锥度等，将测量结果与设计尺寸进行对比，判断尺寸偏差是否在公差范围内。对于尺寸超差的产品，根据具体情况进行调

12、整或返工处理。物理性能检测：对石墨喷管的物理性能进行检测，包括密度、硬度、抗压强度、热导率、热膨胀系数等。采用相应的检测设备和方法，如密度计测量密度，硬度计测量硬度，万能材料试验机测试抗压强度等。将检测结果与产品标准或客户要求进行对比，判断产品物理性能是否合格。对于物理性能不合格的产品，分析原因并采取改进措施，如调整原材料配方、优化生产工艺等。性能测试（根据应用场景）:根据石墨喷管的实际应用场景和使用要求，进行相应的性能测试。例如，对于用于航空航天领域的喷管，可能需要进行高温、高压、高速气流冲刷等模拟试验，检测喷管在极端条件下的性能表现；对于焊接用喷管，可进行焊接过程中的实际测试，观察喷管对焊

13、接质量的影响。通过性能测试，全面评估喷管是否满足实际使用需求，对于性能不达标的产品，进行改进或重新设计。（九）包装与入库包装材料选择：选用合适的包装材料对石墨喷管进行包装,如纸箱、木箱、泡沫板、塑料薄膜等。包装材料应具有良好的防护性能，能够有效保护喷管在运输和存储过程中不受损坏。包装操作：在包装前，对石墨喷管进行清洁，去除表面的灰尘和杂物。将喷管放入合适的包装容器内，使用泡沫板、塑料薄膜等缓冲材料对喷管进行包裹和固定，防止喷管在包装内晃动和碰撞。在包装容器上标明产品名称、规格型号、数量、生产日期、生产批次等信息，以便于识别和追溯。入库管理：包装好的石墨喷管经质量检验合格后，办理入库手续，由仓储

14、部门按照规定的存储条件进行存放。将喷管存放在干燥、通风、无腐蚀性气体的仓库内，按照品种、规格、批次分类存放，便于管理和发货。定期对库存的石墨喷管进行盘点和检查，确保产品质量和数量的准确性。五、安全与环保要求安全要求操作人员必须经过专业培训，熟悉各生产设备的操作规程和安全注意事项，严格按照SOP进行操作，严禁违规作业。在原材料处理、成型、烧结等工序中，涉及高温、高压、机械运转等危险因素，操作人员应佩戴相应的个人防护用品，如高温手套、防护眼镜、安全帽、耳塞等，确保人身安全。定期对生产设备进行安全检查和维护，确保设备的安全防护装置（如紧急制动装置、防护栏、安全阀等）完好有效。对电气设备进行接地保护，

15、防止触电事故发生。在使用易燃易爆的辅助材料（如某些粘结剂、溶剂等）时,要严格遵守相关的安全规定，存储和使用场所应远离火源,配备必要的消防器材，并保持良好的通风条件。制定完善的应急预案，针对可能发生的火灾、爆炸、机械伤害、中毒等事故，定期组织员工进行应急演练，提高员工的应急处理能力。环保要求在石墨粉碎、机械加工等工序中会产生粉尘，应安装有效的粉尘收集装置，如布袋除尘器、旋风除尘器等，对粉尘进行收集和处理，确保车间内的粉尘浓度符合国家职业卫生标准,同时防止粉尘排放对环境造成污染。生产过程中产生的废水（如设备冷却用水、清洗用水等）应进行合理处理，去除其中的有害物质，达到国家或地方规定的排放标准后再排

16、放。对于含有重金属或其他难降解污染物的废水，应采用专门的处理工艺进行处理。对生产过程中产生的固体废弃物，如废弃的石墨边角料、报废的模具、包装材料等，应进行分类收集和处理。可回收利用的废弃物进行回收再利用，不可回收利用的废弃物按照环保要求进行妥善处置，严禁随意丢弃。定期对生产车间的环境进行监测，包括空气质量、水质、噪声等指标，确保生产环境符合环保要求。对不符合环保标准的情况，及时采取整改措施，降低生产过程对环境的影响。六、记录与文档管理生产记录：生产部门在石墨喷管制造过程中，详细记录各工序的生产数据，包括原材料使用情况、设备运行参数（如温度、压力、转速等）、操作时间、操作人员等信息。生产记录应如

17、实填写，字迹清晰，确保生产过程的可追溯性。质量检验记录：质量控制部门对原材料、半成品和成品的检验结果进行详细记录,包括检验项目、检验方法、检验数据、检验结论、检验人员和检验时间等信息。对不合格品的处理过程和结果也应进行记录，便于分析质量问题产生的原因，采取有效的改进措施。设备维护记录：设备维护部门建立设备维护档案，记录生产设备的日常维护、保养、维修情况，包括维护保养时间、维护保养内容、更换的零部件、维修人员、维修后的设备运行状况等信息。通过设备维护记录，及时了解设备的运行状态,制定合理的设备维护计划，延长设备使用寿命。文档管理：将与石墨喷管制造相关的技术文件（如设计图纸、工艺规程、检验标准等）、生产记录、质量检验记录、设备维护记录等进行分类整理，由专人负责管理和保存。文档保存期限应符合相关法规和公司规定，以便于查询、追溯和管理。对重要的电子文档应进行备份，防止数据丢失。
