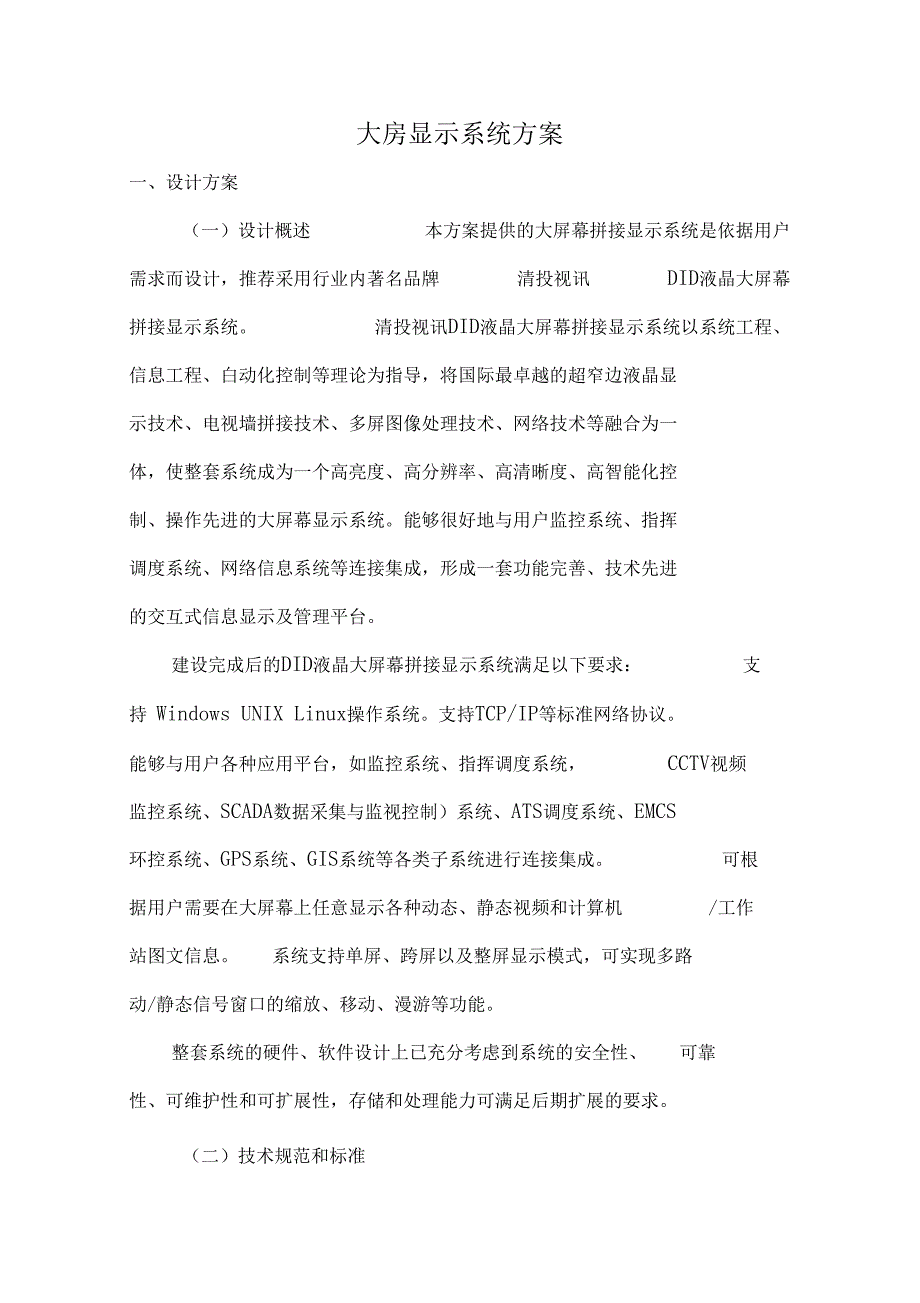

1、大房显示系统方案一、设计方案(一)设计概述 本方案提供的大屏幕拼接显示系统是依据用户 需求而设计,推荐采用行业内著名品牌 清投视讯 DID液晶大屏幕 拼接显示系统。 清投视讯DID液晶大屏幕拼接显示系统以系统工程、 信息工程、白动化控制等理论为指导,将国际最卓越的超窄边液晶显 示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一 体,使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控 制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥 调度系统、网络信息系统等连接集成,形成一套功能完善、技术先进 的交互式信息显示及管理平台。建设完成后的DID液晶大屏幕拼接显示系统满足以

2、下要求:支持 Windows UNIX Linux操作系统。支持TCP/IP等标准网络协议。 能够与用户各种应用平台,如监控系统、指挥调度系统,CCTV视频监控系统、SCADA数据采集与监视控制)系统、ATS调度系统、EMCS 环控系统、GPS系统、GIS系统等各类子系统进行连接集成。可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。系统支持单屏、跨屏以及整屏显示模式,可实现多路动/静态信号窗口的缩放、移动、漫游等功能。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠 性、可维护性和可扩展性,存储和处理能力可满足后期扩展的要求。(二)技术规范和标准本设计方案设

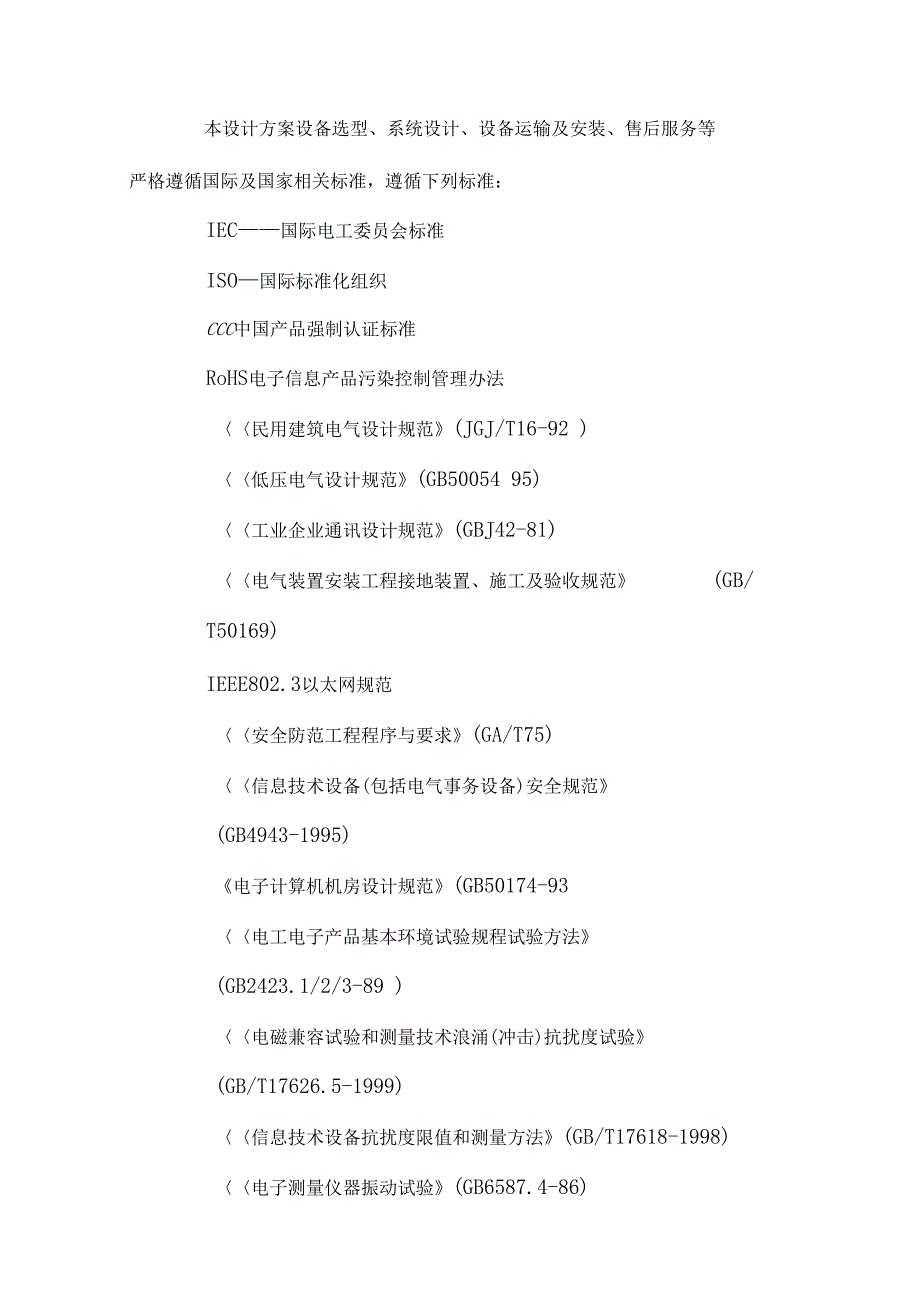

3、备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准,遵循下列标准:IEC国际电工委员会标准ISO国际标准化组织CCC中国产品强制认证标准RoHS电子信息产品污染控制管理办法民用建筑电气设计规范(JGJ/T16-92 )低压电气设计规范(GB50054 95)工业企业通讯设计规范(GBJ42-81)电气装置安装工程接地装置、施工及验收规范(GB/T50169)IEEE802.3以太网规范安全防范工程程序与要求(GA/T75)信息技术设备(包括电气事务设备)安全规范(GB4943-1995)电子计算机机房设计规范(GB50174-93电工电子产品基本环境试验规程试验方法(GB2

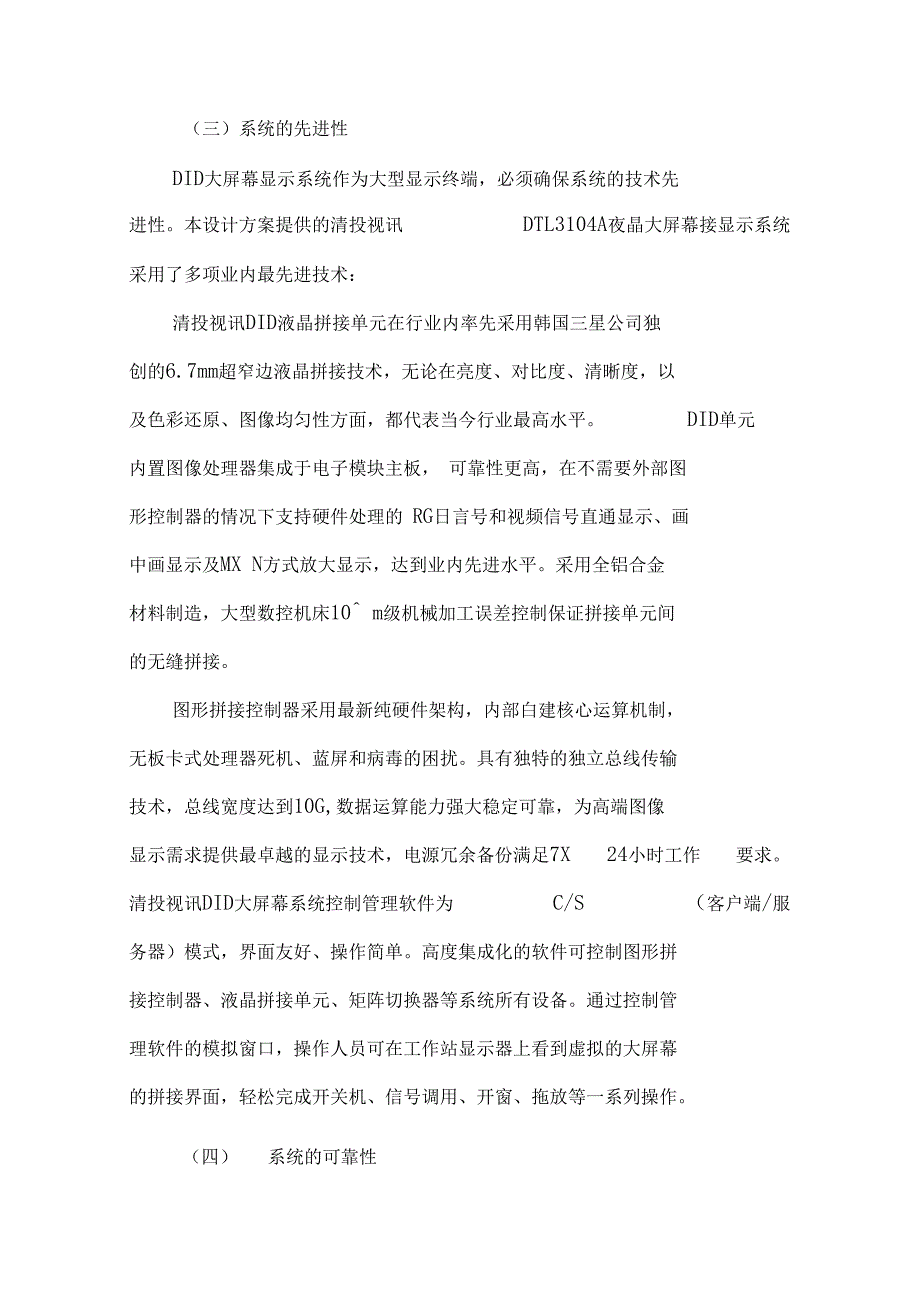

4、423.1/2/3-89 )电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(GB/T17626.5-1999)信息技术设备抗扰度限值和测量方法(GB/T17618-1998)电子测量仪器振动试验(GB6587.4-86)(三)系统的先进性DID大屏幕显示系统作为大型显示终端,必须确保系统的技术先进性。本设计方案提供的清投视讯 DTL3104A夜晶大屏幕接显示系统 采用了多项业内最先进技术:清投视讯DID液晶拼接单元在行业内率先采用韩国三星公司独 创的6.7mm超窄边液晶拼接技术,无论在亮度、对比度、清晰度,以 及色彩还原、图像均匀性方面,都代表当今行业最高水平。DID单元内置图像处理器集成于电子

5、模块主板, 可靠性更高,在不需要外部图 形控制器的情况下支持硬件处理的 RG日言号和视频信号直通显示、画 中画显示及MX N方式放大显示,达到业内先进水平。采用全铝合金 材料制造,大型数控机床10 m级机械加工误差控制保证拼接单元间 的无缝拼接。图形拼接控制器采用最新纯硬件架构,内部白建核心运算机制, 无板卡式处理器死机、蓝屏和病毒的困扰。具有独特的独立总线传输 技术,总线宽度达到10G,数据运算能力强大稳定可靠,为高端图像 显示需求提供最卓越的显示技术,电源冗余备份满足7X 24小时工作 要求。 清投视讯DID大屏幕系统控制管理软件为 C/S (客户端/服 务器)模式,界面友好、操作简单。高

6、度集成化的软件可控制图形拼 接控制器、液晶拼接单元、矩阵切换器等系统所有设备。通过控制管 理软件的模拟窗口,操作人员可在工作站显示器上看到虚拟的大屏幕 的拼接界面,轻松完成开关机、信号调用、开窗、拖放等一系列操作。(四)系统的可靠性清投视讯已通过ISO9001:2008质量管理体系认证,具有多年大 屏幕显示系统生产及成功运行经验,清投视讯DID大屏幕系统采用多 项先进技术保证系统的安全可靠性:大屏幕系统的关键部件一DTL3104A液晶拼接单元、图形控制器 和控制管理软件全部采用清投视讯产品,全部采用针对性兼容衔接设 计,在保证系统兼容性同时提供可靠安全保障。拼接单元、图形控制 器和控制软件作为

7、整套大屏幕系统的核心部分,如果采用不同厂家产 品进行集成,很可能会产生技术兼容性问题,影响很多重要功能的实 现,降低系统的可靠性和使用效率;另一方面因涉及到多个厂商,彳艮 可能出现售后维护时影响故障诊断和备品备件的及时供应等问题;同时可能对系统的日后升级无法保持一致,降低系统的扩展性清投视讯DID拼接采用专业的散热防尘设计,通过IP54防护等 级测试,并通过8级抗震测试。核心部件芯片寿命高达100000小时, 系统平均无故障时间(MTBF大于50000小时,保证系统7X24小时 连续稳定工作。系统设备涉及的使用电压、电源、线缆选择、穿管布线、接地等均符合国家规定的相关安全标准。(五)系统的扩展

8、性DTL3104A拼接单元和图形控制器均采用标准化、模块化设计, 系统具有良好的扩展性:DTL3104A拼接单元采用先进的标准化、模块化、一体式结构设计,采用坚固的框架式贴板结构,支持多层多 列叠加组合及弧形拼接,且拼接后的显示系统具有良好的扩展性。清投视讯图形控制器全部采用模块化设计, 需要扩展时,只需增加相 应数量的输入/输出板卡或网络模块即可,不须更换控制器,无须对用户应用系统作任何改变。清投视讯大屏幕控制管理软件具有白主知识产权,可向用户开放系统通讯协议,提供二次开发接口,满足开 发应用软件的需求,并可根据用户需求提供定制,满足用户指定的特 别控制需要。(六)系统的高度集成性清投视讯D

9、ID大屏幕显示系统的优势就在于高度的系统集成性, 整个系统由一套控制管理软件集中控制及管理, 除进行显示设备管理、 控制各种信号显示方式外,还可以现场白由添加控制 RG跌巨阵、视频 矩阵等相关外围设备。同时,清投视讯软件可通过协议与监控系统、报警系统、集中控 制系统等软件对接并协调工作,用户在同一个操作界面下就可以实现 监控摄像机的远程控制、信号调用,报警触发信号显示,以及监控信 号在屏幕和监视器上的切换显示,使多个系统达到高度整合、集中控 制。(七)系统的易维护性清投视讯DID大屏幕显示系统在兼顾优良性能的同时充分考虑 易维护性及经济性,具有高性能、低损耗、易维护的特点,有效降低 系统运行中

10、的维护费用。(八)系统设计方案针对本项目的特点和技术要求,我们对系统功能需求、技术选型 等做了较为详尽的分析,提供真正适用于本项目的大屏幕拼接显示系 统设计方案。(九) 系统组成根据本项目工程需求,本设计方案提供的大屏幕拼接显示系统包 括拼接单元组合墙体、前维护支架、图形控制器、大屏控制管理软件、 矩阵切换器、接口设备、专用线缆等,由以下部分组成:设备名称数量液晶帏单兀3 X 515台拼接单兀底座5个图形拼接控制器1台大屏幕控制管理软件1套专用工程线缆15套各主要组成部分说明如下:(1) 拼接单元组合墙体:46 DTL3104A夜晶拼接单元显示墙 拼接方式:3 (行)X 3(列) 单屏分辨率为

11、1366X 768单屏亮度为:700cd/m2 单屏显示面积: 1018.4mm(W 572.5mm(H)单屏尺寸:1025.653mmfe x 579.844mm高 单元底座实际高度根据用户现场勘查数据确定超窄边拼接组合方式,物理拼缝不大于6.7mm(2) 拼接单元结构图46 DTL31Q4A液晶拼接单元(3) 前维护DID大屏幕拼接墙目前有两种维护方案,分别是前维护和后维护。 后维护指的是在大屏幕的后侧进行维护,需要在屏幕后面留出足够的 维修通道,一般约需70cm左右的宽度,对施工空间的要求较高,需 要花费装修费用,而且会在一定程度上压缩可视空间。为了更好的解决DID大屏幕安装及维护带来

12、的一系列问题,清投视讯设计了一种 新型前维护液晶拼接,当需对DID大屏幕进行维护时,可通过用手轻 按液晶面板的四角让面板后面的四个卡扣白动弹出,即面板整体弹出,再用手轻轻向前拉动面板直至露出适当维修空间,即可实现清理、拆卸、更换、维修等;前维护液晶拼接采用钢结构支撑固定面板与铝合 金结构支架,配合滚轮的滑动实现液晶面板的整体平移, 平移的距离 既是维修空间的大小,从而实现前维护的功能;钢结构支撑可承载质 量更重的物体,结构更稳固,亦可与滚轮实现完美的硬与硬结合,从 而实现了滑动的轻巧与更高的精确度。前维护示意图:益宝示意图:(4) 图形拼接控制器图形拼接控制器选用清投视讯白主研发的 P20A配

13、置及功能:10M/100M白适应以太网接口,支持 TCP/IP协议,可接入客 户的办公局域网。各种视频信号/RGB信号/网络信号可在全屏以任意大小、任意位置、任意组合、跨屏漫游、互相叠加显示。系统留有充分余量,当用户日后系统升级时,只需添加相应的模块,将软件进行简单设置即可。(5) 大屏幕显示系统集成控制软件本方案选用清投视讯白主研发的大屏幕显示系统管理软件。清投视讯大屏幕显示系统管理软件是专为大屏幕拼接显示墙开发的应用管理系统。其主要功能是为用户提供对显示拼接墙上的各类应用窗 口的信号调用、控制和管理,对 DID拼接单元、图形控制器的控制以及实现对矩阵、和集中控制设备等相关外围设备的控制与管

14、理。 四m U WK:3 w大屏蓦显示系统管理软件可以通过操作软件对整个屏幕墙的显示内容进行设置和存储(预案功能),操作人员在日常工作状态下,只需对大屏幕墙进行事先显 示场景的设计并存储,下一次打开选用制定场景名称即可, 操作极其 简便。(6)VGA分配器与线缆 VGA分配器用于将计算机的VGA言号分为 两路,一路输出到RGB巨阵切换器,一路输出到本机显示器,其数量 根据用户使用需求确定。各类信号传输线缆及控制线缆需要根据安装现场情况确定。(7)大屏幕显示系统结构拓扑图如下:姓献RGB电境网线串口控制线祝频电境四1电绽液晶大屏幕显示系统拓扑图(8)系统特性拼接单元采用韩国三星公司最新超窄边显示

15、技术。系统工作稳定,提供7X24小时连续工作模式。液晶面板采用全封闭式设计,防尘能力强,拼接单元采用密闭 式设计,支持前面板散热,保证了内部器件的稳定,延长了设备的使 用寿命。平均无故障时间 MTBF 50000J、时。各个拼接单元的亮度、对比度、色彩具有良好的一致性。多屏 拼接显示时拼接墙整体亮度均匀性达95% ,整屏显示图像时单元与单元之间无明显的色彩、亮度差异。拼接单元具有内置图像处理器,单屏的所有输入接口的信号(RGB言号和视频信号)通过拼接单元的内置拼接处理模块均可直接 拼接显示,可无需额外的图像控制系统。大屏幕组合拼接墙采用无缝拼接技术,物理拼缝为 6.7mm并 且屏与屏之间的拼缝

16、横平竖直,以确保大屏幕图像的精确显示和完美 效果。本系统图像处理架构采用图形拼接控制器、 拼接单元内置图像 处理器、RGB矩阵切换器、视频矩阵切换器相互配合,形成分布式、 多通道图像处理模式。系统支持多屏图像拼接,大屏幕上的各种信号( RGB信号/视 频信号/网络信号)窗口可整屏显示,也可分屏显示、跨屏显示,不 受物理拼缝的限制。采用软件控制窗口的拼接与分割,屏与屏之间的 拼缝不影响汉字和图像的正确显示,全屏范围内显示无非线性失真。图像控制系统为插卡式设计,具有良好的扩展性,可以根据用 户的需求在后期进行系统扩充,满足用户今后发展的需求。系统图形控制器配置功能强大的图像处理模块, 可根据用户需

17、 要做进一步扩展。能同时处理和显示多路视频信号、 独立RGBW号以 及网络信号,多路图像均可在高分辨率逻辑屏上以开窗口的方式任意 位置、任意大小、任意缩放、漫游移动,直至全屏显示。整套大屏幕系统由一套控制软件操作控制, 操作员能够通过大 屏幕控制软件设置大屏幕系统的所有参数,实现对图像显示、信号切 换等操作。可对显示信号的窗口大小、位置进行安排和设置,并且可 将结果存储为一个显示预案,可以随时以多种方式调用显示预案的执 行,大大减少用户的操作程序,使操作更加简单、方便。大屏幕显示系统的软件平台基于 Windows 2000/NT/XP中文操 作系统,支持 Windows的各种应用。组合屏体采用

18、一体化设计,内藏式布线,布局合理、整洁美观。拼接单元及控制系统均采用模块化、标准化、一体化设计,安 装调试简单,模块的更换非常方便快捷,易于维护保养。大屏幕系统能确保长时间稳定运行,整套系统具有先进性、稳 定性,采用模块结构组建系统,具有很强的可扩展性。大屏幕控制软件为清投视讯白主研发的产品, 可以向用户提供 所有的底层函数、控制指令集等相关资料,我公司也可以根据用户的 需求,协助用户对软件进行二次开发。(9)系统显示功能描述本系统同时采用图形控制器、拼接单元直 通两种显示方式,以大大增强系统的显示功能和灵活性。大屏幕显示 系统的背景桌面非常类似于普通计算机的 Windows显示桌面,不同的

19、是大屏幕显示系统的桌面具有极高的分辨率,3X3的大屏幕显示系统的整屏显示分辨率高达(1366768统桌面的颜色或背景可以根据用户的要求进行随意的更换。(10)VIDEO视频信号显示清投视讯图形拼接控制器可选配多路视频信号输入接口,同时每台拼接单元均配备视频输入接口,支持 NTSC/PAL/SECAM像制式。 用户所有的视频信号均通过视频矩阵接入图形拼接控制器或直接接入拼接单元,多路视频信号可以同时显示于大屏幕上。 视频图像可以 实现单屏显示、MX N拼接、任意大小显示、跨屏显示、任意缩放、 整屏漫游等显示功能,并且可以实现视频图像的分组切换、巡检、预 案显示等功能。几种不同的显示模式:(11)

20、 高分辨率图像显示 清投视讯DTL3104牧屏幕系统可以将 显示墙作为一个高分辨率逻辑屏来显示用户系统应用,支持将高分辨 率静态图像及实时GIS、GPS SCAD扃分辨率信号调用上屏,实现超 高分辨率信息实时显示。且整屏的图像无论大小,清晰度不会损失。(12) 多种信号混合显示清投视讯大屏幕拼接系统通过内置图像处理器和图形拼接控制器实现了拼接系统灵活多变的拼接处理功能,使大屏幕拼接系统具有处理计算机 RG日言号、视频信号及网络信 号的同时显示和不同类型信号混合显示的功能。网络、RGB视频信号均能够以开窗口方式任意位置、缩放、拖动、拼接、整屏显示,网 络、RG0W号可与视频信号叠加显不,而不受物

21、理屏的限制,达到完 全动态实时。(13)系统硬件设备特性及技术规格DTL3104A液晶拼接单元DTL3104A面板清投视讯采用的是三星独创的 DID (Digital Information Display )面板技术,目前这种 技术已经成为显示产业瞩目的焦点。DID面板的革命性突破在于超高 亮度、超高对比度、超耐用性以及超窄边应用,解决了液晶显示应用 于公共显示和数字广告标牌的技术障碍。一般来说,电视或电脑所用液晶屏的亮度只有 250300cd/m2,采用DID面板的液晶屏幕亮度 700cd/m2,对比度高达 10000:1。DTL3104A液晶显示单元采用绿色环保设计理念,大面积显示时 光

22、辐射较低,从而达到长时间观看对人的眼睛几乎无伤害;适合室内使用,如监控室、调度室、会议室以及使用场景较封闭的场所。窄边DTL3104A液晶拼接单元间的物理拼缝 6.7mm光学拼缝7.3mm 是目前世界上拼缝最窄的拼接用液晶显示器。DNleT瞬码白然影像技术借助积极的研发和 30多年的经验, 可以创建生动画面、精致细节和高对比度白然影响的专有技术 DNleTM终于问世,其具有以下特性:3D动态优化消除噪波3D动态优化的作用是画质改善和降噪无论是动态或是静态画面,均能保证画面清晰明丽。色彩优化展现白然色调 对于每一个画面和场景,色彩优化功能 均分别计算红、绿、蓝三原色的饱和度,并确定其亮度标准,画

23、面整 体亮度被完好保存,屏幕呈现出逼真、白然的画面。对比度增强强化明暗对比DNleTM技术解决了普通技术在增强对比度时将干扰信号和闪烁 也同时放大的问题,它把对比度分为百万个标准,对任何信号均能白 动匹配最合适的对比度。细节表现增强消除锯齿边缘DNleTM能白动分析并有选择性的增强需要增强的细节,同时能有效地消除可能影响画质的细微噪波和干扰, 展现出的画面生动逼真,栩栩如生超高对比度 D I D液晶显示器都具有3 0 0 0 : 1的超高对比度,这将大大增强色彩表现力,从而保证画面层次的理想呈现,创 造引人注目的靓丽画质。超高对比度单元亮度450cd/m2,保证了画面的清晰且无辐射,适合室内使

24、 用,如监控室、调度室、会议室以及使用场景较封闭的场所。8ms极速响应时间8ms极速响应时间有效的消除了画 面的拖尾现象,使得动画更加流畅。尤其是在显示动态视频,WE吸3D动画显示的时候,画面表现更加出众。超宽视角超宽视角无论从上下左右哪个角度观看,DID的宽视角解决 方案都能让您看到清晰的高质量图像。两种多屏显示格式 在多显示器视频墙拼接中,一个最主要的问 题是,如何以白然方式显示图像而不使其失真?为此, DID显示器都 支持两种格式的视频墙格式。首先是完全模式,这种模式在显示图像 时不用考虑显示器的边框。其次是白然模式,这种模式在显示图像时 会考虑边框的深度DTL3104A夜晶拼接单元主要

25、技术指标指标 单元型号 DTL3104A面板对角线尺寸 46 类型S-PVA(DID)分辨率 1366*768 点距 0.7455(H)*0.7455(V) 亮度 (标准值)700cd/ m2 对比度3000:1 动态对比度40000:1 可视 角度(水平/垂直)178/178 响应时间 8ms显示色彩1677 万 色色域92%连接方式PC输入VGA视频输入BNC/S端子控制 RS232电源 功耗(最大)260W待机功耗(最大)1W (节能模 式开)电源管理 AC 100-240V(+/- 10%),50/60HZ 运行环境 运行温度 0 C-40 C湿度10-80% 平均无故障时间(MTBF

26、50000小时 技术特性 背光灯实时监控;温度传感器;内置风扇; 视频墙功能 附件 液晶使用说明书、保修卡、液晶软件光盘(14)图形拼接控制器在大屏幕拼接系统中,图形拼接控制器作 为信号处理的核心,在很大程度上决定了整个系统的显示效果、显示 质量、操作的灵活性和系统的可靠性。清投视讯白主开发的图形拼接 控制器,可接入多路RGB言号(计算机)和多路实时的视频图像及网 络计算机图像。所有不同类型信号均可混合显示,以开窗口或硬拼接 方式任意位置、缩放、拖动、拼接、整屏显示,网络、RGB言号可与视频信号叠加显示,而不受物理屏的限制,达到完全动态实时。本系统采用清投视讯白主研发的 P20A图形拼接控制器

27、图形拼接控制 器采用工业级标准控制设备系统结构,配合高性能的图像处理模块和 网络传输模块,连接组合大屏幕显示系统,可广泛应用于城市交通、 电力、电信、海关、公安110以及军事应用等需要网络图像处理功能 的控制中心。图形拼接控制器遵循TCP/IP协议,可通过网络将联网的计算机工作站图形画面动态、实时地传送并合成显示在大屏幕上。图形拼接控制器具有很好的系统结构,支持冗余电源模块(可选),正常情况下两个电源模块一起工作向系统供电, 在一个模块出现故障时,另 外一个电源能够白动提供系统 100%勺电源,而不会使系统出现当机 现象,满足7X 24小时工作要求。控制器采用本地操作和网络远程控制两种方式,

28、可由多个用户同时控制,控制界面简洁明了,易于掌 握。(15),方便调用与演示。PAL/NTSC/SECA M结构,从电源到风扇均可在线更换,热备份冗余电源及多路网络接口 (可选)户通过局域网可用单鼠标或多鼠标和键盘操作大屏幕, 实现多屏拼接, 多个操作人员可以用各白桌面的鼠标和键盘交互操作大屏幕, 在大屏 幕上打开或关闭视频和 RGB口,改变窗口位置及大小等72台拼接单元。,多路RGB言号输入,最多可以配置16路。可根据用户的具体要求,在控制器及软件原代码基础上进行二次开发。具备24小时工作能力。可配备双电源、风扇、能够热更换。保证系统工作的稳定无关,确保用户系统的安全(16)图形控制器主要技

29、术参数输入信号:数量4路DVI / RGB视频信号; 类型AV (模拟)/DVI (数字) 视频 NTSC/PAL复合视频 分辨率640x480到 1920x1200像素,刷新频率为85Hz色彩深度32 bit / 像素 水平 扫描率15KHz到90KHz隔行或逐行同步类型分离复合同步或分离水平垂直同步接头DVI- I24+5针;RGB 15针D Sub复合视频BNC (母头)图像控制 移动、变形、变焦、亮度、对比度、色温输出信号:数量2路DVI / RGB信号 类型AV (模拟)/DVI (数 字) 分辨率640x480到1920x1200像素,刷新频率为85Hz色彩 深度32 bit /

30、像素同步类型 绿色同步,分离复合同步或分离水平垂直同步接头 DVI : 24+5针DVI- I ; RGB: 15针D Sub其他:控制 10/100 Base-T 以太网,RS-232, Multi-View 控 制软件 功率 110-220VAC , 50-60Hz,低于 65W尺寸 3RU : 438(L) x 365(W) x 135(H) mm 9RU438(L) x 365(W) x 450(H) mm机架安装 带配件 重量 视项目而定大屏幕显示系统控制管理软件本方案采用清投视讯多年的大屏幕系统集成经验, 白主开发的大 屏幕控制管理软件-清投视讯DID大屏幕拼接墙控制软件。操作简

31、便、高度集成是本软件最大的特点及优势(19)软件应用a、基本参数的设置首先,确定设备的网口或串口已与主机连接,双击 MultiView ,打开控制软件,如图。“文件”菜单中的选项有“连接控制器”,“断开控制器”,“退出” 三项。“连接控制器”和“断开控制器”用于连接控制主机和处理器的连接(连接控制器须保证处理器和控制主机在同一网关IP中),IP设置在“主功能区”一一“ 通讯”,控制器端口设置,详细设置 请查看通讯设置。点击“退出”,退出控制软件。进度:反映控制软件与处理器的 连接进度主功能区一主菜单:通讯设置:通过该设置可设置处理器,矩阵的控制连接方式,可支持网络和串口控制,如下图。拼接设置:

32、用于设置输出分辨率,以及屏幕组合方式。b、新窗口的建立 在控制软件的蓝色区域,按住鼠标左键,向 右后方拖动,到了合适的位置后松开鼠标左键,出现如图所示界面。 在“信号源” 一栏中可以选择输入信号源的通道及输入源的类型,单 击“应用”。还可以通过“新开窗口”快捷键来开窗口。显示器模式设置:高级计时可以更改输出屏的各参数值, 改过之 后点击应用,若是改乱了,点击恢复即可到默认值。c、窗口之间的层次关系 窗口建立完成之后,其层次关系可以通过一下操作来改变:如图所示,通过选择“置顶”和“置底”来改变窗口之间的层次关系。要将所有的窗口都关闭,右击选择“ 关闭所有窗口 ”d、窗口的关闭 要关闭一个窗口,可

33、以通过单击窗口右上角的“X”来实现;要将所有的窗口都关闭,选择“窗口设置 一关闭全 部窗口”。e、场景的保存与调用 将所有窗口的位置,大小及输入 源均调整完成后,若希望将其存档,可单击保存按钮,输入其文件名, 单击“保存”。选择“场景一场景刷新”,再选择“场景”, 刚才保存的场景就出现在菜单里面。需要调用场景时,只需在“场景”中选择要用的场景即可。(20)工程环境要求与用户方接口界面与计算机系统的接口网络显示方式:网络显示方式的硬件接口为 RJ45接口,接口界面为用户计算机系统网络交换机。图像控制器网口至网络交换机的 网线由清投视讯方负责施工。用户方提供拟用网络显示方式接入大屏幕显示系统的计算

34、机数量及IP地址(可在实际施工阶段提供),操 作系统类型和版本号。a、与视频系统的接口 大屏幕显示系统与 复合视频系统的接口界面为两个系统相连的视频切换矩阵,接口类型通常为BNg口。 如果该视频切换矩阵不是由我方提供, 用户方协 调该设备提供商提交相应设备的控制协议代码,该视频切换矩阵必须 具备RS232空制端口。 b、与装修及综合布线系统的接口与装修及综合布线工程方配合预留线槽等施工工作,确定外围设备到大屏之 间的布线方式,确定预埋线管及线槽的位置。大屏底座支撑脚处不能 铺设管道,最好不要在底座下走线,以便维护。与用户方协商确定工程可用的管线槽道,包括强电、信号、网络,并确认槽道是否满足 实

35、际需求。本公司技术人员前期勘察现场会根据大屏幕规格、机柜位置、信号源位置,计算所需各种线缆长度及接头数量对供电系统的要求用户方应在较近的地点提供电源供大屏幕系统接入,空气开关需具备短路,过流及失压保护装置。为保证显示质量,提供给大屏幕系 统电源应尽量使用同一相位。大屏幕显示系统所有设备均能在如下条件下正常工作:电压:220V士 10%频率:50H 1Hz为了保证大屏帛显不系统拼接单兀在突然断电情况下不会造成损坏, 大屏幕系统建议采用UP5间断电源供电方式,电池组可根据用户实 际要求的维持供电时间配置,建议至少 15-30分钟延时。 对接地 系统的要求计算机专用电源采用独立接地,不得与防雷接地共

36、用接地体。按 标准要计算机专用电源电阻不大于 2欧姆。其他接地分为交流工作地、 安全保护地、防雷接地体,应小于 5欧姆。如接地采用综合接地系 统,接地电阻按计算机专用接地电阻要求, 接地电阻不大于2欧姆。 用户方应在机房设有符合上述要求的接地接入点,并设有明显标示, 清投视讯负责接入点以后与系统的连接。对装修系统的要求整个装修格调清新、色调偏冷,以简洁明快为好。无论天花采用何种材料装修处理,颜色乳白,或银灰、或浅灰均可,但应使用表面哑光材料为宜。墙面饰板色调明快,适当部位配以吸音材料,墙面哑光为主。机房地面最好使用防静电地板,或其它不反光的地面材料。 大屏幕底座下方不使用防静电地板,拼接单 元

37、底座须直接安装和固定在混凝土地面上。装修墙的厚度100120mm墙体要求牢靠,墙体结构件不得受力于大屏幕系统,拼 接墙窗口四周平直不变形,窗口尺寸比拼接墙屏幕大至少50mrp即比拼接墙屏幕每边大出至少25mm以方便拼接墙安装。拼接墙安装完成后,由清投视讯负责协调专业装修公司对拼接墙 和装修墙的接口处进行收边处理。 收边材料应可以拆卸,以方便大屏 幕系统今后的维修。 对空调系统的要求位于大屏幕所在场所内 的空调(中央空调或柜式空调),其出风口位置应尽量远离拼接墙, 所有出风口距离拼接墙及屏幕不应少于 3米,并且出风口不能直接对着拼接墙及屏幕吹,以避免屏幕受冷热不均匀而损坏或结露。大屏幕拼接墙前方

38、大厅和后面维护通道均应设有良好的空调环境,以保证室内环境达到拼接墙理想工作温度,并使拼接墙前后温度保持基本一致。在湿度较大南方地区,建议安装除湿机以保证相对湿 度达到要求。 对照明系统的要求 屏幕前面四米内为暗区,可安 装内藏式筒灯,平行于屏幕排列,并设有单独的可控开关。灯光不能 直接照射到屏幕上,并且尽量不要使用荧光灯。整个监控中心的灯按平行于屏幕方向分组进行控制,不宜选用较强光源,灯光的布置原 则是:使工作区有足够灯光强度,但对屏幕又不会产生明显的影响。拼接单元后部的维修通道应具备必要的照明,并具备单独的开关。现场安装环境要求 DID设备属于精密设备,进场安装要满足 以下条件,须特别注意:

39、装修基本结束,应保证现场环境干净整洁, 无喷刷石灰涂料油漆等施工,无明显粉尘;空调系统已安装可供使用,现场温度若偏离22 C过多,空调需开启,以保证屏幕显示效果; 所需电力必须稳定开通,采取临时供电方式易造成设备损坏隐患。二、基础装修基础装修工程设计原则:A级技术要求进行整体设计。选用气密性好、不起尘、易清洁、在温度和湿度变化作用下变形小材料。防火性能符合现行国家标准建筑内部装修设计防火规范GB50222勺有关规定。淡雅、柔和为基调的人性化设计。2.1、顶面装修 大厅吊顶上的建筑面做防尘处理(刷防尘漆),做防静电处理(刷防静电漆),做保温处理(铺设橡塑保温板)。吊顶 采用600 (长)*600

40、 (宽)*0.8 (厚)mn代机房专用直排孔铝合金 微孔板。 吊顶龙骨采用现代双层轻质金属龙骨, 上层主龙骨和面 层龙骨采用十字连扣连接,面层龙骨为暗装卡口式。金属连接件、锚固件除锈后涂两遍防锈漆。大厅顶面安装照明设备、监控设备、 消防报警探头。1.1.2、墙面装修 大厅墙柱面设计采用刷高档乳胶漆的方式, 在墙柱面装饰抹灰后刷三层乳胶漆,米用(金周丽)品牌周档涂料, 使用年限可达10年以上不开裂、不起皮、不脱落。墙面与地板收边 处采用80 m怀锈钢踢脚线(不锈钢厚度为1mm并接地。 大厅 内墙采用宝山彩钢板饰面板,宝山彩钢板具有屏蔽、防静电、隔声、 防火、隔潮、隔热和减少尘埃附着的功能,彩钢板

41、和墙面之间敷贴岩 棉保温板,防止夏季高温时因机房内外温差过大导致外部结露,致使机房精密空调制冷效率降低,增加不必要的用电能耗。大厅安装空调铜管、水管和光缆、各种走线,机房墙体按规范 要求打洞,并做防水处理,高度不低于 1米,均刷防水层两遍。整个 周面刷三次墙漆做简单防水处理(包括:地面,墙面,顶面),做到不 起皮,平面平整,无裂纹和空鼓现像。墙体部分作防潮、防火及保温 处理。1.1.3、地面装修 对大厅地面重新做整体水平处理,地 面除尘后用(金高丽)品牌防尘漆刷三遍做防尘处理,并铺设橡塑保 温板做保温处理。大厅整个区域敷设向利品牌的全钢抗静电活动地板,敷设高度不低于 300mm(考虑机房空调系

42、统的需要),活动地 板安装过程中,地板与墙面交界处,活动地板需精确切割下料,切割 边需封胶处理后安装。地板安装后,用踢脚板压边装饰。活动地板有 专门的通风地板和走线地板。通风地板和走线地板是单独加工的。 走 线地板加工后都相应地套装塑料出线口,在线口内走线。全钢防静电地板规格:600mr 600mm 30mm极限偏差:士 0.220mm地板 表面平面度极限偏差小于:0.3mm地板相邻边垂直度极限偏差小于: 0.3mm地板系统电阻范围:1.0 X 1051.0 x 109Q ;地板的强度为: 均匀载荷大于1200KG集中载荷大于400KG滚动载荷大于150KG 弯曲度小于2毫米,并无永久变形。静

43、电泄漏系统。铺设静电泄漏地网,通过静电泄漏干线和机房 安全保护地的接地端子封在一起, 将静电泄漏掉。活动地板静电泄漏 干线采用ZRBV-16mm2标)导线,静电泄漏支线采用 ZRBV-4mm2( 标)导线,支线导体与地板支腿螺栓紧密连接,支线作成网格状,间 隔1.8米*1.8米;不锈钢玻璃隔墙的金属框架同样用静电泄漏支线 连接,并且每一连续金属框架的静电泄漏支线连接点不少于两处。在静电地板下横向和纵向敷设铜带,并在交叉点上放置静电地板支架, 做到整个地面没有压差、高可靠的等电位连接。1.2.1机房电气系统概述机房动力供配电系统是监控中心建设的重点。机房动力供配电系统不仅为监控中心机房提供电源,

44、同时为 监控大厅的大屏等相关设备提供电源。 负荷等级设计为一级负荷。为保证市电的可靠性,在监控中心机房内设置独立的配电柜, 市电直接从交巡警大队配电房引入;低压配电系统设置大容量UPS系统。UPS输出分别直接联接至各机柜 PDU供机柜内各设备使用,便于设备调 试、提高设备运行可靠性。2.2、动力供配电系统走线大厅内所有动力电缆采用下走线方式,在静电地板下穿镀锌金属线槽或镀锌钢管敷设;一般插座和照明开关电缆通过镀锌金属线槽敷设,再经镀锌钢管敷设至各固定插座 和开关或机柜PDU 所有金属线管、线槽、电气设备外壳等不带 电的金属部分都可靠接地,防止漏电危及人身安全,并防止电磁干扰。 电线电缆采用西贝

45、阻燃电线电缆。所有电线电缆中间没有接头、断头、焊点。为方便检修查找,每个电缆两端均加标识。.3、市电照明照度符合电气设计规范的要求,大厅照明按大厅区域离地0.8米 处照度大于400LX,其他区域照度不小于 300LX,应急照明不低于 30LX设计:灯具采用飞利浦亚光不锈钢600X600格栅灯,灯管采用无 眩光、无频闪、能耗低的3X 18W灯管,并加装电容器改善功率因数、 消除感抗,灯具启动快、无闪烁,灯具科学设置,嵌入吊顶内,相邻 灯照明电源由不同的相序“ L线”供电,分区分路集中控制。三、防雷及接地工程1、室内均压等电位处理根据建筑物防雷设计规范GB50057-94(2000年版),等电位连

46、接是把建筑物内 所有金属物,如混凝土内的钢筋、白来水管、煤气管,以及其他金属 管道、设备基础金属和大型的埋地金属物、电缆金属屏蔽层、电力系 统的零线、防雷建筑物的接地线,统统用电气连接的方法连接起来(焊 接或可靠的导电连接),使整个建筑物空间成为一个良好的等电位体。当雷电袭击时,在这建筑物内部和附近大体上是等电位的, 而不会发 生内部设备被高电位反击和人被电击的事故。此外,在电力线、电话 线、电视信号电缆、电子计算机讯号传输等,一切与外界有联系的金 属线都要接上合理的过电压保护装置(避雷器),并且装置要与建筑 物的防雷接地装置直接进行电气连接, 使之成为等电位(实际上是准 等电位,因为正常时,

47、各导线之间的电位差和雷击时的残压与雷电压 比较是微不足道的,所以一般把这样的连接也称之为等电位连接)。因此信息机房的等电位连接我们采用 M型网络连接,具体措施为:40*4mm房的各种线路及管道,包括电缆金属外皮、光缆的加强筋、水管、暖 气管道、强电线路穿管、弱电线路穿管等在入户处都应通过6mm型壳、金属支撑物、金属管道、电缆金属槽道、金属构架、金属门窗均 通过6mm塑料绝缘多股铜芯导线(黄绿)与铜排连接。40*4工作接地、直流工作接地、安全保护接地、屏蔽接地、防静电接地共 用同一接地装置。2、专用地网工程接地地网是泄放直击雷能量和分 流雷电干扰能量以及各类线路瞬间过电压, 限压分流的有效手段之一。接地不良或无接地装置,将造成引雷入室毁坏设备和造成人身伤亡, 对电子设备造成严重干扰或永久性损坏的后果。接地是电力、电子、无线电工程技术中为保证各类信号的传输质量, 保护设备和操作人员 安全的一种技术措施,同时也是电子工程
