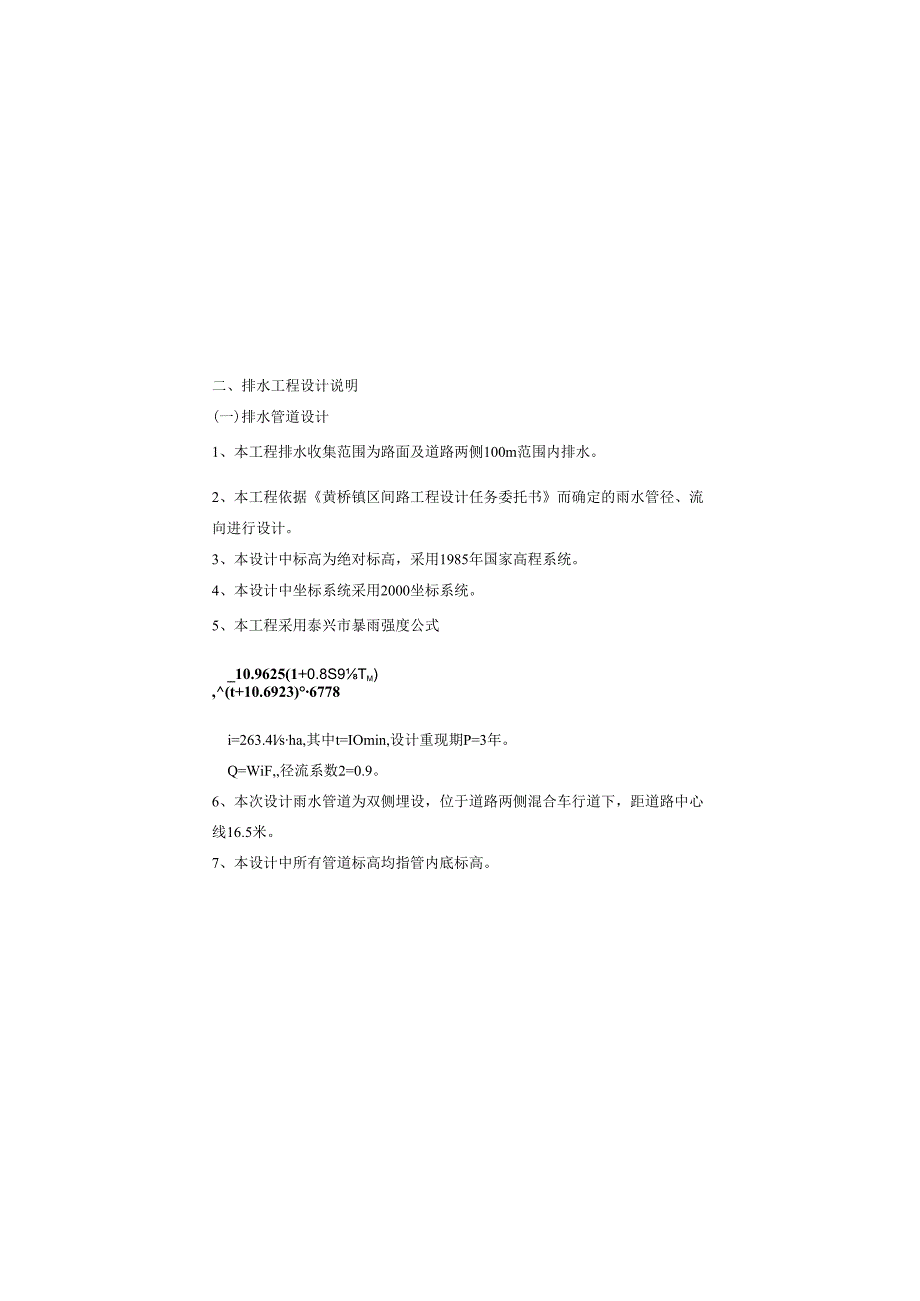

1、二、排水工程设计说明(一)排水管道设计1、本工程排水收集范围为路面及道路两侧100m范围内排水。2、本工程依据黄桥镇区间路工程设计任务委托书而确定的雨水管径、流向进行设计。3、本设计中标高为绝对标高，采用1985年国家高程系统。4、本设计中坐标系统采用2000坐标系统。5、本工程采用泰兴市暴雨强度公式_10.9625(1+0.8S9Tm),(t+10.6923)6778i=263.4lsha,其中t=IOmin,设计重现期P=3年。Q=WiF,径流系数2=0.9。6、本次设计雨水管道为双侧埋设，位于道路两侧混合车行道下，距道路中心线16.5米。7、本设计中所有管道标高均指管内底标高。排水设计说

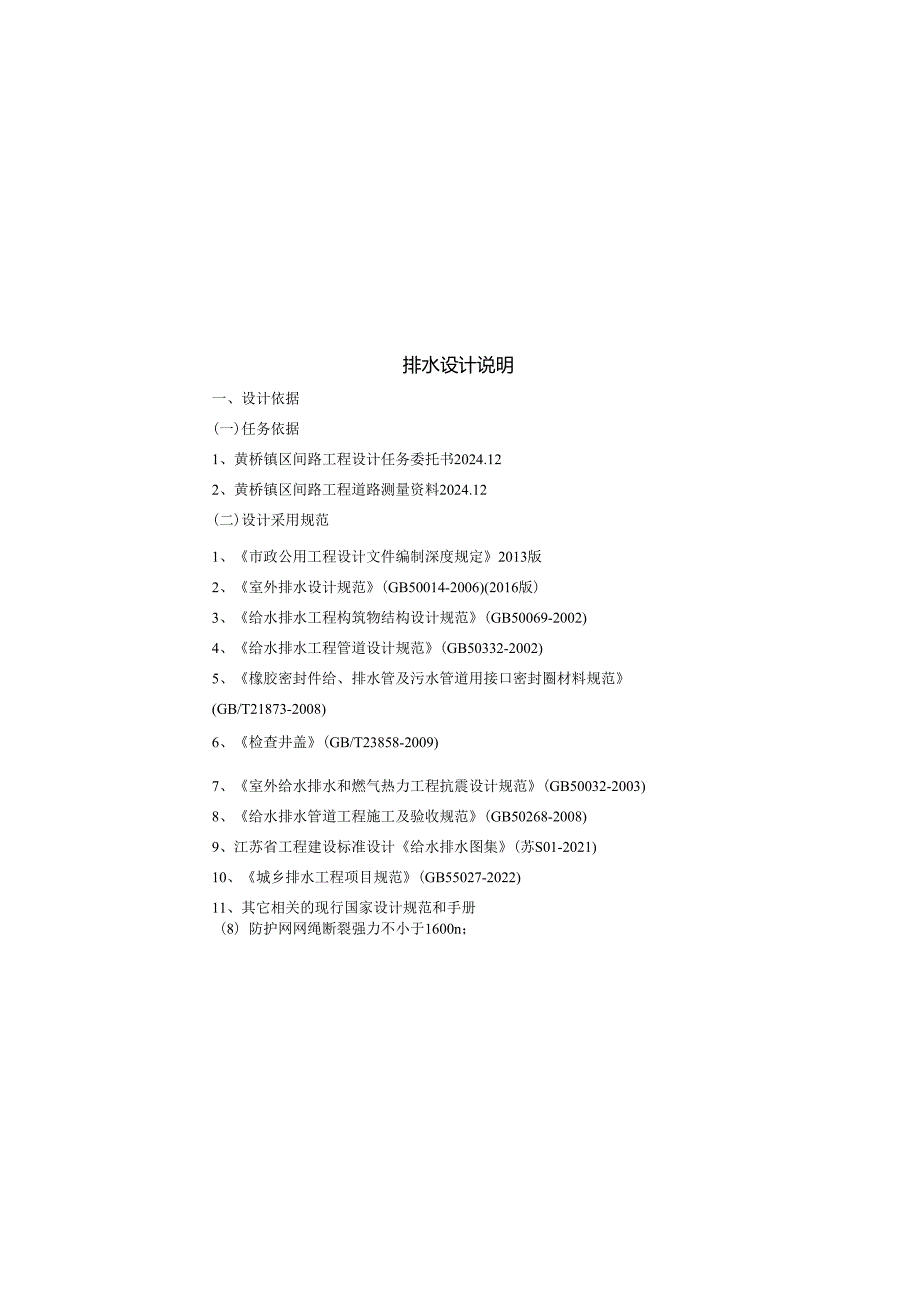

2、明一、设计依据(一)任务依据1、黄桥镇区间路工程设计任务委托书2024.122、黄桥镇区间路工程道路测量资料2024.12(二)设计采用规范1、市政公用工程设计文件编制深度规定2013版2、室外排水设计规范(GB50014-2006)(2016版)3、给水排水工程构筑物结构设计规范(GB50069-2002)4、给水排水工程管道设计规范(GB50332-2002)5、橡胶密封件给、排水管及污水管道用接口密封圈材料规范(GB/T21873-2008)6、检查井盖(GB/T23858-2009)7、室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)8、给水排水管道工程施工及验收规范

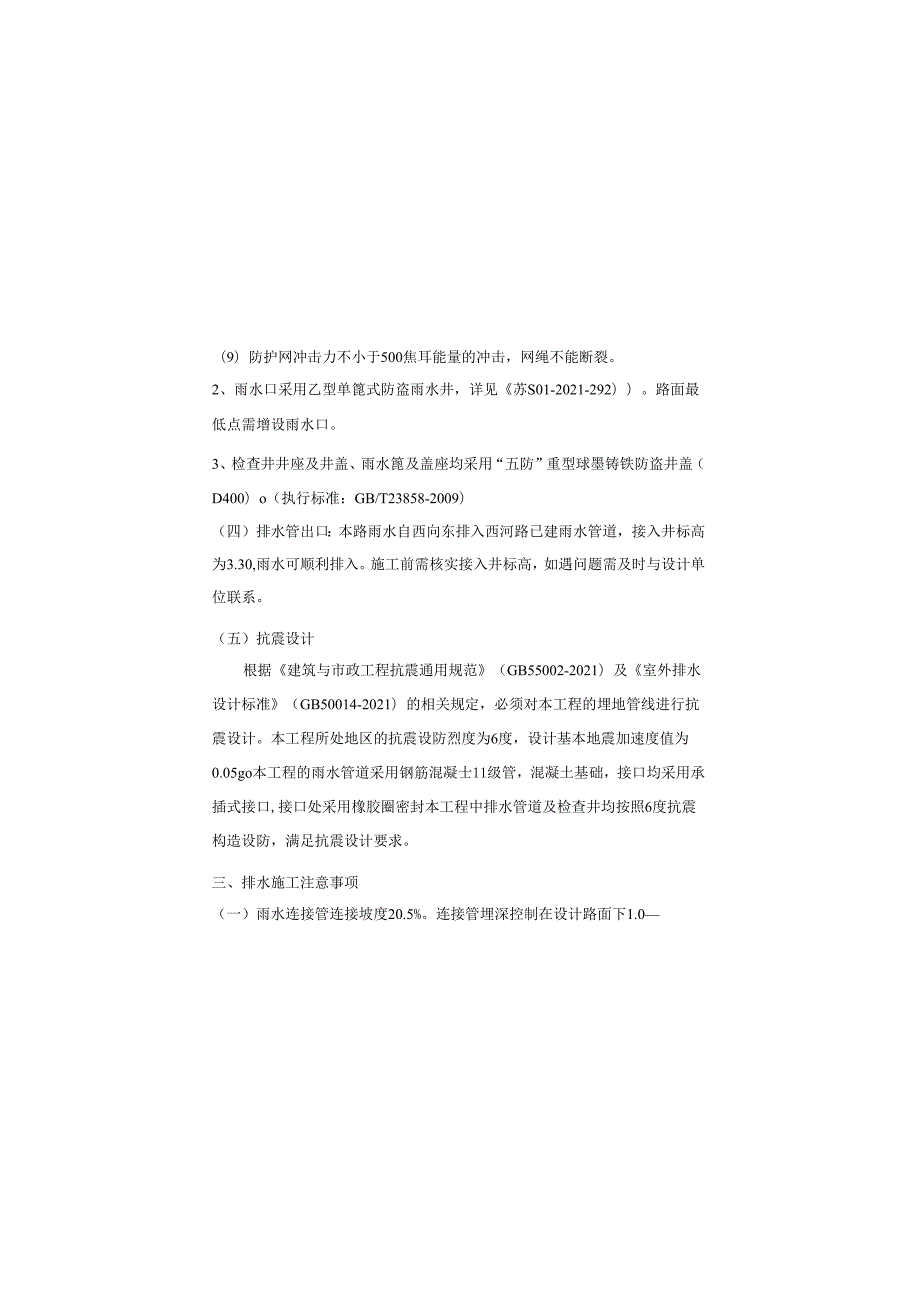

3、GB50268-2008)9、江苏省工程建设标准设计给水排水图集(苏S01-2021)10、城乡排水工程项目规范(GB55027-2022)11、其它相关的现行国家设计规范和手册（8）防护网网绳断裂强力不小于1600n；（9）防护网冲击力不小于500焦耳能量的冲击，网绳不能断裂。2、雨水口采用乙型单篦式防盗雨水井，详见苏S01-2021-292）。路面最低点需增设雨水口。3、检查井井座及井盖、雨水篦及盖座均采用“五防”重型球墨铸铁防盗井盖（D400）o（执行标准：GB/T23858-2009）（四）排水管出口：本路雨水自西向东排入西河路已建雨水管道，接入井标高为3.30,雨水可顺利排入。施工

4、前需核实接入井标高，如遇问题需及时与设计单位联系。（五）抗震设计根据建筑与市政工程抗震通用规范（GB55002-2021）及室外排水设计标准（GB50014-2021）的相关规定，必须对本工程的埋地管线进行抗震设计。本工程所处地区的抗震设防烈度为6度，设计基本地震加速度值为0.05go本工程的雨水管道采用钢筋混凝士11级管，混凝土基础，接口均采用承插式接口,接口处采用橡胶圈密封本工程中排水管道及检查井均按照6度抗震构造设防，满足抗震设计要求。三、排水施工注意事项（一）雨水连接管连接坡度20.5%。连接管埋深控制在设计路面下1.0（二）管材、基础及接口1、雨水沿线主管、支管选用DN600钢筋混凝

5、11级管，接口形式详见苏S01-2021-104O雨水管基础做法：选用120硅条形基础，详见苏S01-2021-110o2、雨水连接管管径选用DN300PE实壁管，管道压力等级PNeLoMPa,管道环向刚度等级SN8000Nm2,在管材订购时应与生产厂家就耐老化年限提出明确要求不小于50年。管道接口采用热熔连接，详见苏S01-2021-121）o（三）窖井及雨水口1、雨水主管检查井采用沿线1000圆形雨水钢筋混凝土检查井，详见图集06MS201-3-15。检查井需设防坠网。防坠网要求如下：（1）防护网直径60Omm-80Omm（也可以按照客户要求定制），承重不低于300kg；（2）防护网网体、

6、边绳为高强度聚乙烯等耐潮防腐材料制成；（3）防护网网体的网绳直径6mm-8mm;（4）防护网以高强聚乙烯为原料制成；（5）防护网所有网绳由不小于3股单绳制成；（6）防护网上的所有节点都牢固固定；（7）防护网形状为菱形或方形；其网目边长不应大于250px;要求详见苏S01-2021-110O4、沟槽回填压实应逐层进行，且不得损伤管道。5、沟槽回填时，砖、石、木块等物应清除干净，采用井点降水时，其动水位应保持在槽底以下不小于500mm；征得同意后采用明沟排水时，应保持排水沟通畅，施工排水槽内最高水位应保持在开挖管沟最低处30Omm以下。6、管道两侧和管顶以上50Omm范围内的回填材料，应由沟两侧对

7、称运入槽内，不得直接扔在管道上，应均匀运入槽内，不得集中推入。7、检查井周围回填应与管道回填同步进行。五、管道工程管线竖向位置有矛盾时的处理原则：压力管线让重力管线；可弯曲管线让不易弯曲管线；分支管线让主干管线；小管径管线让大管径管线。规划管线施工时应严格按规划断面进行布置，施工时要求对现状管线采取安全加固措施，如在施工过程中与现状管线有冲突，不能保证安全间距，必须将现状管线进行局部调整。六、其它1、排水工程施工时应与道路工程及其它管线工程相衔接。2、交叉口范围井盖根据交叉口高程设计调整。3、施工前必须复测相连接道路预留管道的管内底标高。1.5m,连接管采用外包IoCm厚C25硅保护。（二）排

8、水管管顶标高与路面标高高差小于0.7m时，需采取保护措施。（三）管道基础施工时应防止地基超挖和扰动，开挖土方应为20mm。（四）本工程中设计管道穿越废弃的河塘、暗沟时，应将沟内淤泥开挖至原,并用砾石砂或按路基处理要求采用素土分层回填夯实至设计沟槽底标高，然后再做管道基础。（五）管道安装前应进行外观检查，发现裂纹，保护层脱落，空鼓，接口掉角等缺陷，使用前应鉴定合格后，方可使用。（六）施工过程中，要采取必要的施工排水措施，使地下水降至地基基面以下0.5m,防止水泡沟槽。（七）本工程混凝土采用预拌混凝土，砂浆采用预拌砂浆。（八）排水管需进行闭水试验，按给水排水管道工程施工及验收规范中第9.3的要求进

9、行。四、排水管沟土方开挖回填：1、管道沟槽开挖：按给水排水管道工程施工及验收规范中第4.3的要求进行。2、沟槽回填：按给水排水管道工程施工及验收规范中第4.5的要求进行。3、沟槽应及时回填，本工程管道沟槽采用素土分层压实回填。沟槽回填4、施工前请复核接入管道管底标高，如影响雨污水排出，请及时与设计单位联系5、施工期间注意加强对现状管线及杆线的保护，保证施工安全。6、施工单位对雨水管施工的报价应考虑开挖沟田、沙槽回填、余土外运、管道基础、管基处理、闭水试验、沟槽支护、回填土沙至原地面或路基换填底面等全部费用。7、施工单位应仔细阅读图纸及图纸中引用的相关规范、规定、标准图集,施工应严格按相关要求实施，其费用应包含在各单项的综合报价中。8、施工单位在投标费用中应考虑因地下水位高，埋深较大引起的支护、止水、降水等相关施工费用，管道回填应按达到回填技术要求的回填材料进行报价。9、施工单位在投标费用中应考虑临时排水措施费用。10、施工单位在投标前应对现场进行踏勘，在施工报价中应包含管线施工引起的现状路面、建筑物、管线、林木及绿化等破坏及恢复费用。11、其他未尽事宜按国家现行施工及验收规范执行。
