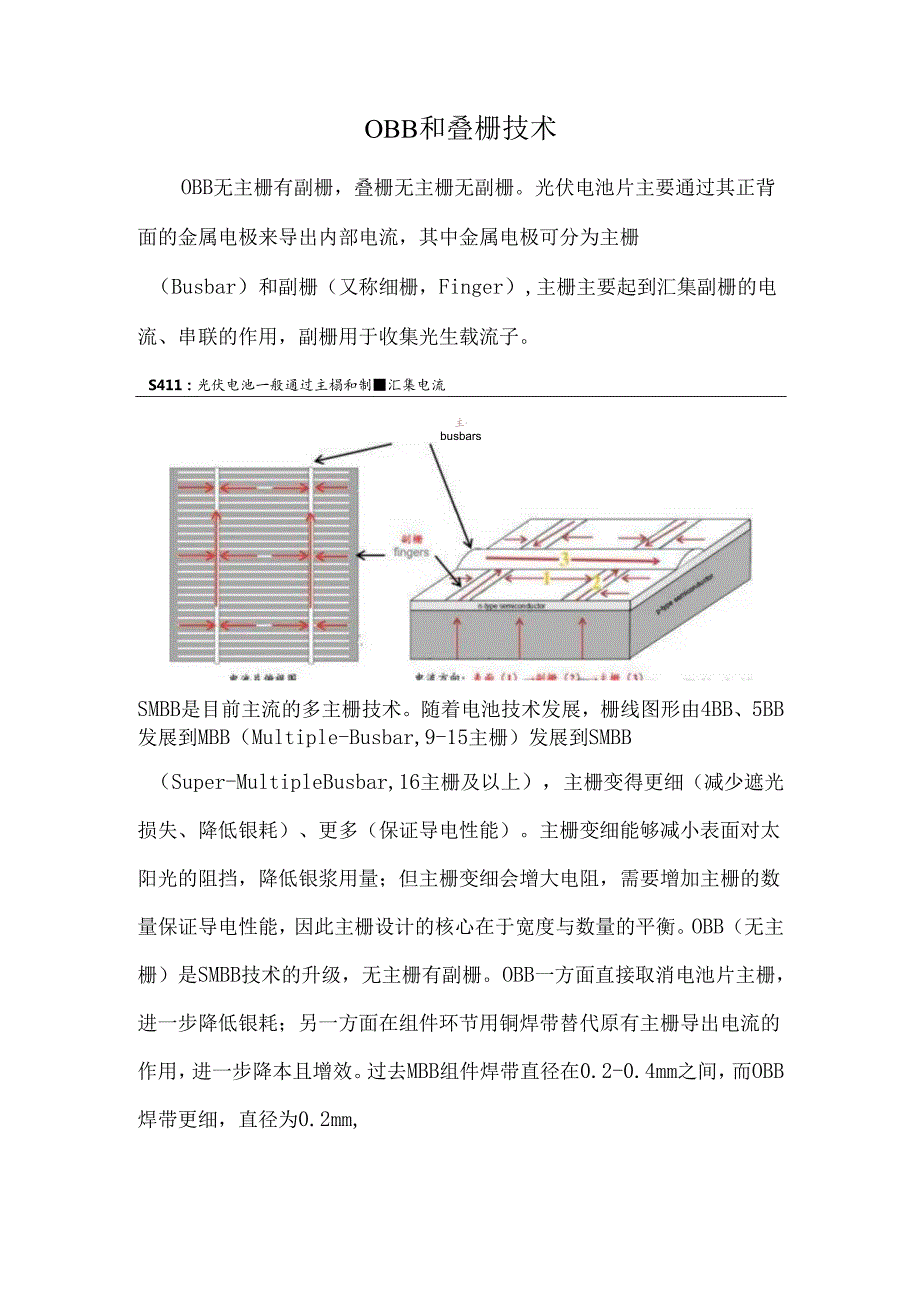

1、OBB和叠栅技术OBB无主栅有副栅,叠栅无主栅无副栅。光伏电池片主要通过其正背面的金属电极来导出内部电流,其中金属电极可分为主栅(Busbar)和副栅(又称细栅,Finger),主栅主要起到汇集副栅的电流、串联的作用,副栅用于收集光生载流子。S411:光伏电池一般通过主榻和制汇集电流主busbarsSMBB是目前主流的多主栅技术。随着电池技术发展,栅线图形由4BB、5BB发展到MBB(Multiple-Busbar,9-15主栅)发展到SMBB(Super-MultipleBusbar,16主栅及以上),主栅变得更细(减少遮光损失、降低银耗)、更多(保证导电性能)。主栅变细能够减小表面对太阳光

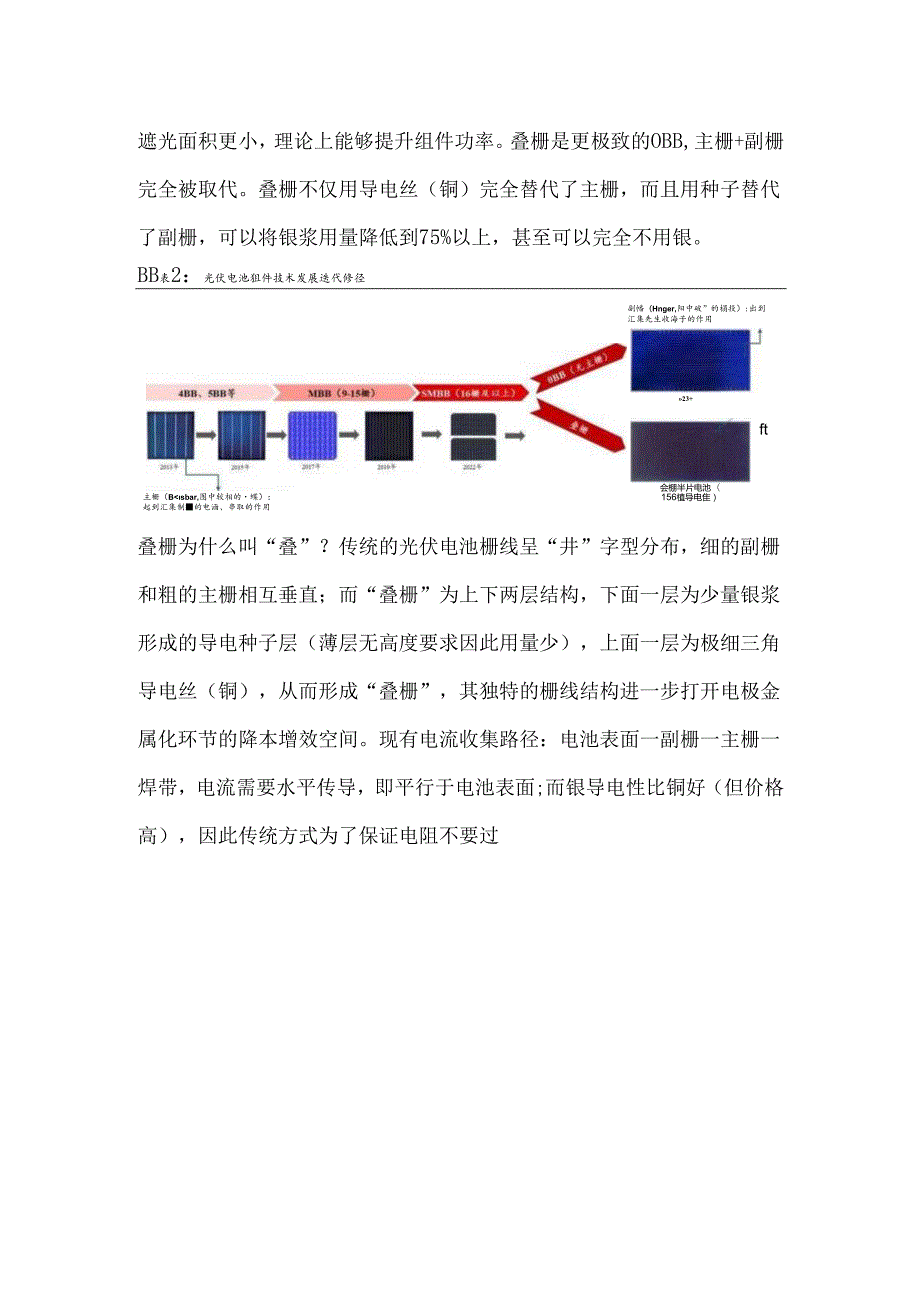

2、的阻挡,降低银浆用量;但主栅变细会增大电阻,需要增加主栅的数量保证导电性能,因此主栅设计的核心在于宽度与数量的平衡。OBB(无主栅)是SMBB技术的升级,无主栅有副栅。OBB一方面直接取消电池片主栅,进一步降低银耗;另一方面在组件环节用铜焊带替代原有主栅导出电流的作用,进一步降本且增效。过去MBB组件焊带直径在0.2-0.4mm之间,而OBB焊带更细,直径为0.2mm,遮光面积更小,理论上能够提升组件功率。叠栅是更极致的OBB,主栅+副栅完全被取代。叠栅不仅用导电丝(铜)完全替代了主栅,而且用种子替代了副栅,可以将银浆用量降低到75%以上,甚至可以完全不用银。BB表2:光伏电池狙件技术发展迭代

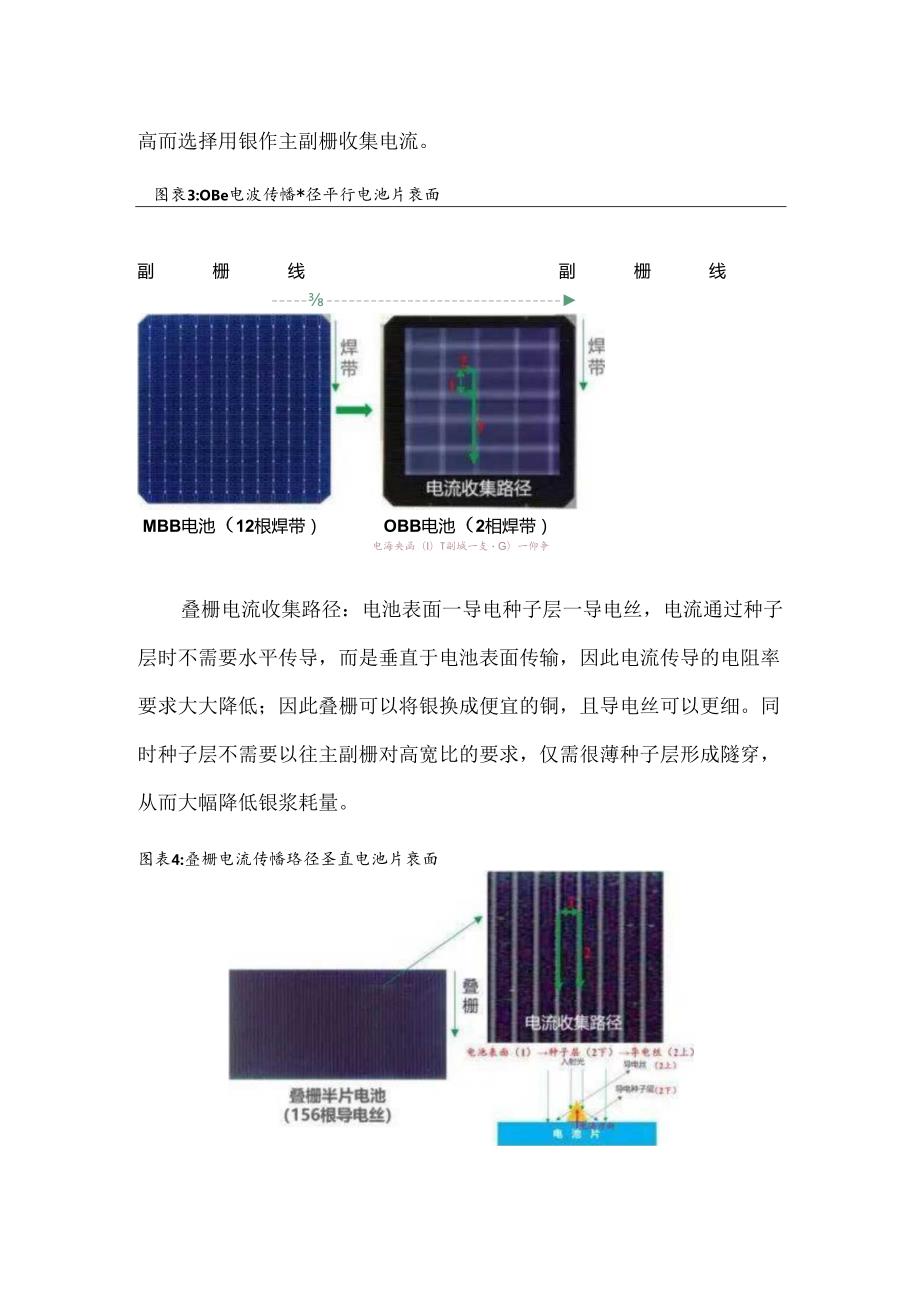

3、修径主栅(Bsbar,图中较相的蝶):起到汇集制的电湎、串取的作用副幡(Hnger,阳中破”的榻投):出到汇集先生收海子的作用23+会棚半片电池(156植导电隹)ft叠栅为什么叫“叠”?传统的光伏电池栅线呈“井”字型分布,细的副栅和粗的主栅相互垂直;而“叠栅”为上下两层结构,下面一层为少量银浆形成的导电种子层(薄层无高度要求因此用量少),上面一层为极细三角导电丝(铜),从而形成“叠栅”,其独特的栅线结构进一步打开电极金属化环节的降本增效空间。现有电流收集路径:电池表面一副栅一主栅一焊带,电流需要水平传导,即平行于电池表面;而银导电性比铜好(但价格高),因此传统方式为了保证电阻不要过高而选择用银作主副栅收集电流。图衰3:OBe电波传幡*径平行电池片衰面副栅线副栅线-MBB电池(12根焊带)OBB电池(2相焊带)电海央函(I)T副城一支G)一仰争叠栅电流收集路径:电池表面一导电种子层一导电丝,电流通过种子层时不需要水平传导,而是垂直于电池表面传输,因此电流传导的电阻率要求大大降低;因此叠栅可以将银换成便宜的铜,且导电丝可以更细。同时种子层不需要以往主副栅对高宽比的要求,仅需很薄种子层形成隧穿,从而大幅降低银浆耗量。图表4:叠栅电流传幡珞径圣直电池片衰面
