1、任务1-1:认识PLC的硬件系统一、填空题LPLC是在传统的继电接触器控制的基础上发展起来的，最初称为随着技术的发展PLC可以实现复杂数据处理及通信功能等,因此改称为,简写为PC但为了与个人计算机区别，习惯上仍采用PLC的称呼。答案：可编程序逻辑控制器、可编程序控制器2、PLe的通信包括、PLC和其他智能设备之间的通信。答案：PLC相互之间、PLC与上位计算机3、在PLC中使用两种类型的存储器：一种是类型的存储器,如和；另一种是的随机存储器RAMo答案：只读、EPROMsEEPROMs可读/写4、PLC的存储器分为5个区域：、答案：程序存储器、系统存储器、I/O状态存储器、数据存储器、用户存储

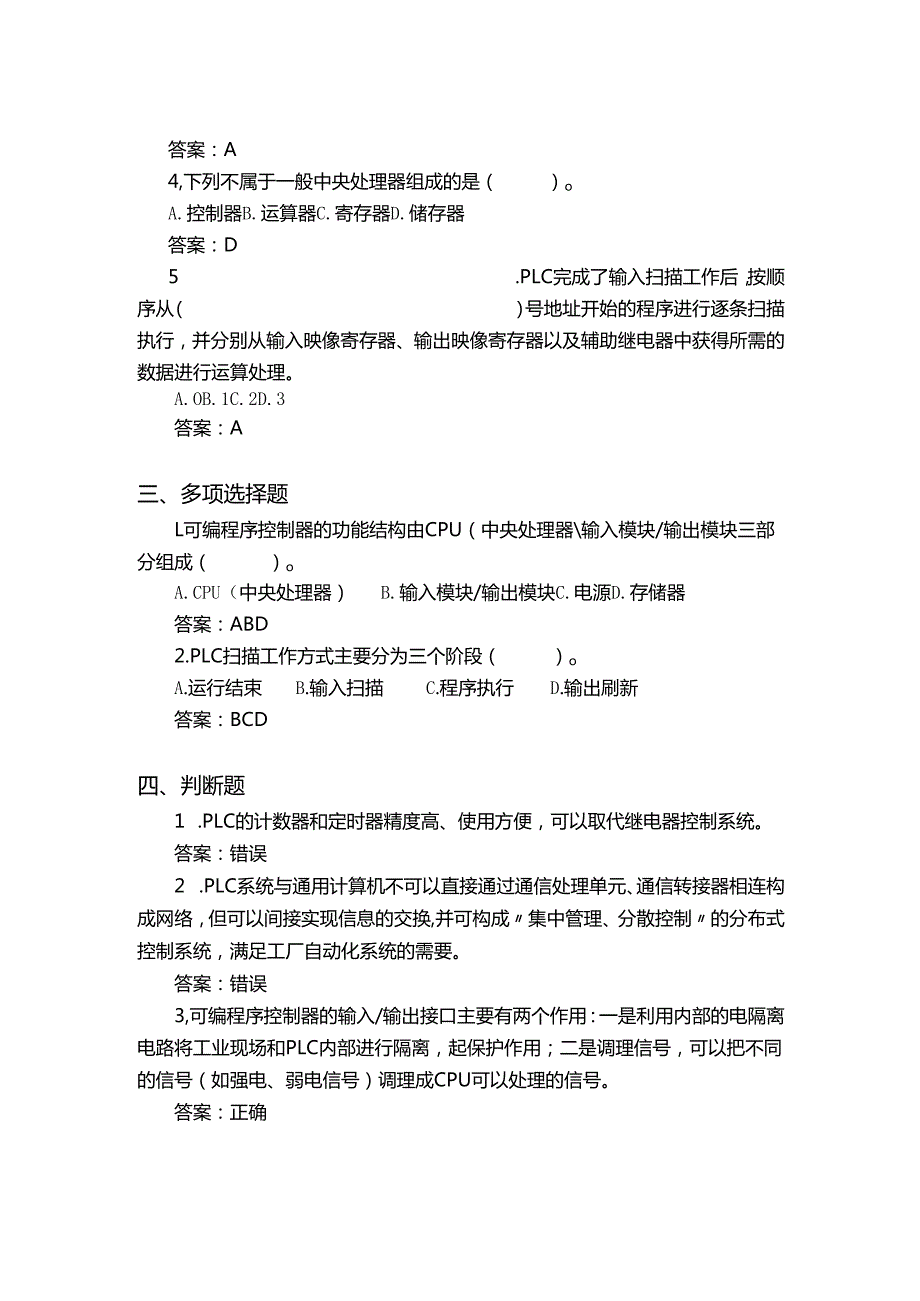

2、二.单项选择题L自美国数字设备公司（DEC）研制出第一台PLC距今已有（）多年。A.50B.60C.70D.80答案：A2 .（）是PLC最基本、最广泛应用的领域。A,顺序控制B.计数和定时控制C.位置控制D.通信联网答案：A3 .PLC的（）领域，它取代传统的继电器顺序控制用于单机控制、多机群控制、自动化生产线的控制。A,顺序控制B.计数和定时控制C.位置控制D,通信联网答案：A4,下列不属于一般中央处理器组成的是（）oA.控制器B.运算器C.寄存器D.储存器答案：D5 .PLC完成了输入扫描工作后，按顺序从（）号地址开始的程序进行逐条扫描执行，并分别从输入映像寄存器、输出映像寄存器以及辅助
3、继电器中获得所需的数据进行运算处理。A.OB.1C.2D.3答案：A三、多项选择题L可编程序控制器的功能结构由CPU（中央处理器输入模块/输出模块三部分组成（）oA.CPU（中央处理器）B.输入模块/输出模块C.电源D.存储器答案：ABD2.PLC扫描工作方式主要分为三个阶段（）oA.运行结束B.输入扫描C.程序执行D.输出刷新答案：BCD四、判断题1 .PLC的计数器和定时器精度高、使用方便，可以取代继电器控制系统。答案：错误2 .PLC系统与通用计算机不可以直接通过通信处理单元、通信转接器相连构成网络，但可以间接实现信息的交换,并可构成集中管理、分散控制的分布式控制系统，满足工厂自动化系统

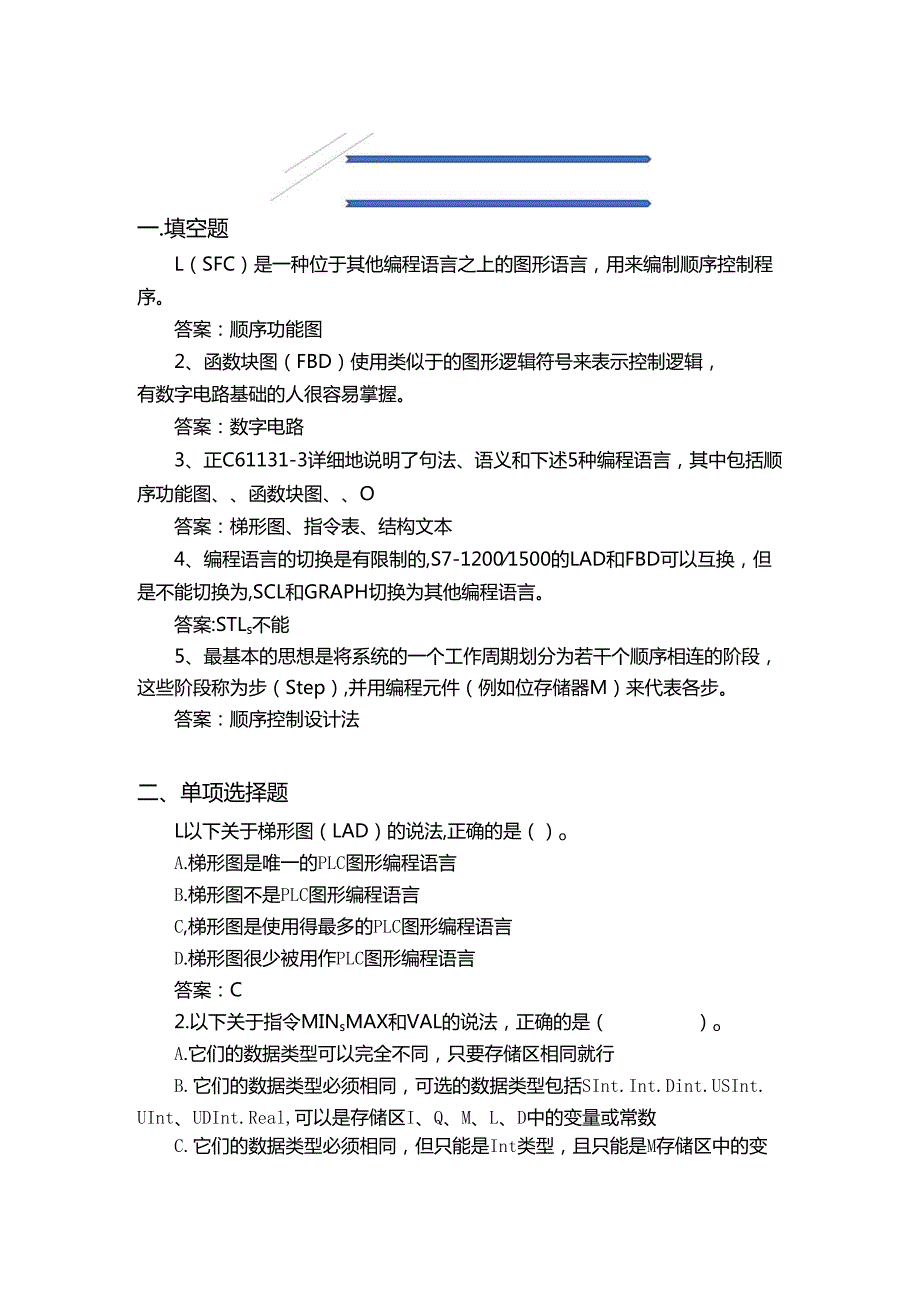

4、的需要。答案：错误3,可编程序控制器的输入/输出接口主要有两个作用：一是利用内部的电隔离电路将工业现场和PLC内部进行隔离，起保护作用；二是调理信号，可以把不同的信号（如强电、弱电信号）调理成CPU可以处理的信号。答案：正确一.填空题L（SFC）是一种位于其他编程语言之上的图形语言，用来编制顺序控制程序。答案：顺序功能图2、函数块图（FBD）使用类似于的图形逻辑符号来表示控制逻辑，有数字电路基础的人很容易掌握。答案：数字电路3、正C61131-3详细地说明了句法、语义和下述5种编程语言，其中包括顺序功能图、函数块图、O答案：梯形图、指令表、结构文本4、编程语言的切换是有限制的,S7-12001
5、500的LAD和FBD可以互换，但是不能切换为,SCL和GRAPH切换为其他编程语言。答案:STLs不能5、最基本的思想是将系统的一个工作周期划分为若干个顺序相连的阶段，这些阶段称为步（Step）,并用编程元件（例如位存储器M）来代表各步。答案：顺序控制设计法二、单项选择题L以下关于梯形图（LAD）的说法,正确的是（）oA.梯形图是唯一的PLC图形编程语言B.梯形图不是PLC图形编程语言C,梯形图是使用得最多的PLC图形编程语言D.梯形图很少被用作PLC图形编程语言答案：C2.以下关于指令MINsMAX和VAL的说法，正确的是（）oA.它们的数据类型可以完全不同，只要存储区相同就行B.它们的数
6、据类型必须相同，可选的数据类型包括SInt.Int.Dint.USInt.UInt、UDInt.Real,可以是存储区I、Q、M、L、D中的变量或常数C.它们的数据类型必须相同，但只能是Int类型，且只能是M存储区中的变量D.它们的数据类型没有要求，也不限制存储区答案：B3 .以下属于算术运算指令的是（）oA.ADDB.ANDC.EQD.NOT答案：A4 .以下关于梯形图设计过程的说法正确的是（）oA.基于典型电路设计梯形图后不需要修改，就能满足被控对象对控制系统的要求B.在典型电路基础上设计梯形图后，通常需要根据要求修改和完善，可能要多次调试和修改C.梯形图设计过程中不能增加中间编程元件和触
7、点D.只要有典型电路，就能直接得到满意的梯形图结果，无需其他操作答案：A三、多项选择题L以下关于梯形图组成部分的说法，正确的有（）oA.梯形图由触点组成B.梯形图由线圈组成C.梯形图由用方框表示的指令框组成D.梯形图仅由触点和线圈组成，没有指令框E.梯形图由触点、线圈和其他未提及的元件组成答案：ABC2 .以下关于SCL的说法正确的是（）oA. SCL只包含PLC的典型元素，如输入、输出、定时器和存储器位B. SCL包含高级编程语言中的表达式C. SCL包含赋值运算D. SCL包含运算符E. SCL不包含PLC的典型元素，只包含高级编程语言中的元素答案：BCD3 .以下关于初始步的说法正确的是（）。A.初始步与系统的任意状态相对应B.初始步是系统等待起动命令时的相对静止状态对应的步C.初始步只在系统运行过程中出现，而不是等待阶段D.初始步和系统的起动命令没有任何关系答案：B四、判断题1.IEC61131是世界上第一个，也是至今为止唯一的工业控制系统的编程语言标准。答案：正确2 .转换是用有向连线上与有向连线垂直的短画线来表示的，并且能分隔相邻两步，这种说法是否正确。答案：正确3 .在并行序列中，只要有一个分支出现故障，整个并行序列就会立即停止运行，这种说法是否正确。答案：错误
