弱电机房工程UPS不间断电源系统施工方案.docx

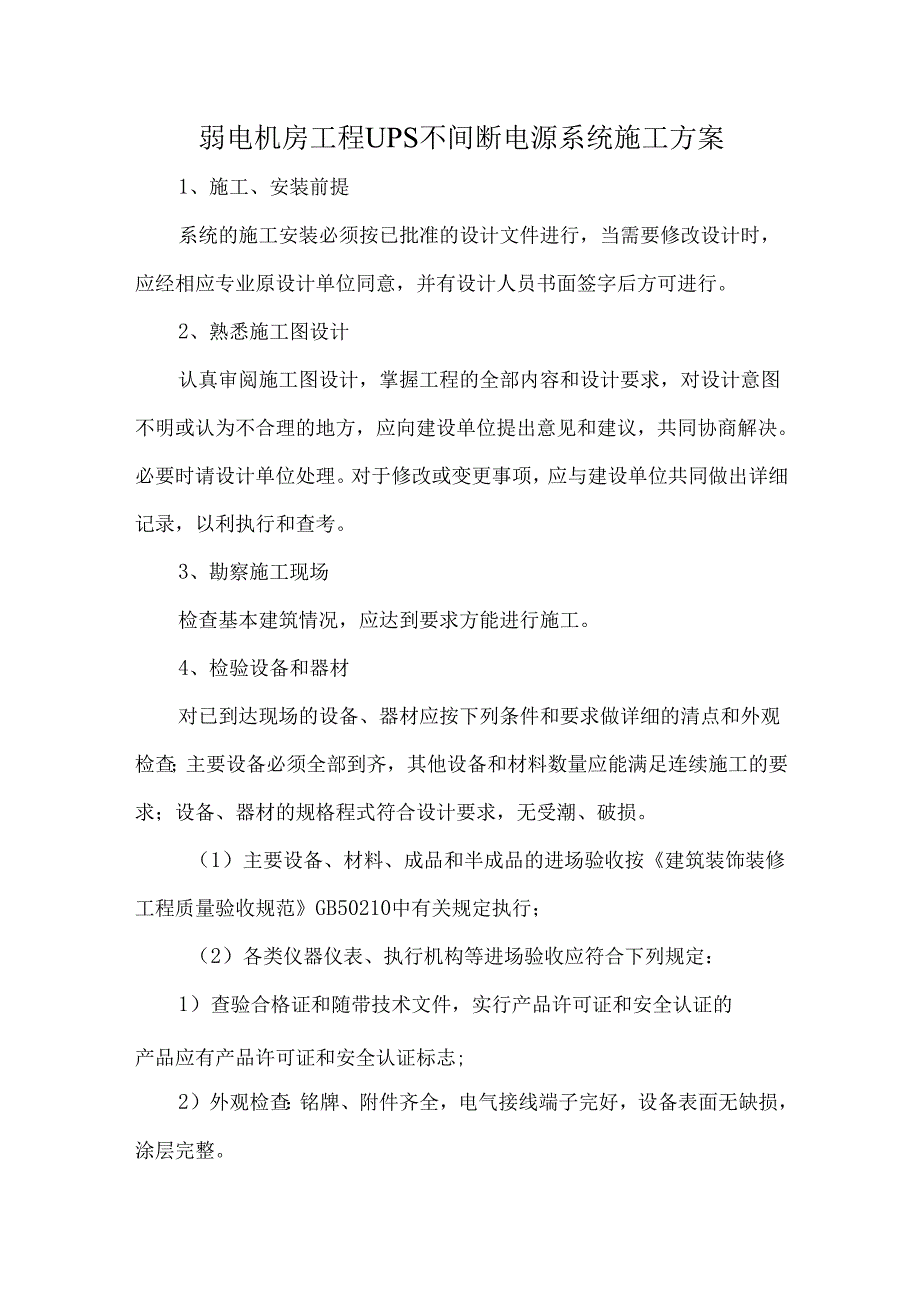

1、弱电机房工程UPS不间断电源系统施工方案1、施工、安装前提系统的施工安装必须按已批准的设计文件进行，当需要修改设计时，应经相应专业原设计单位同意，并有设计人员书面签字后方可进行。2、熟悉施工图设计认真审阅施工图设计，掌握工程的全部内容和设计要求，对设计意图不明或认为不合理的地方，应向建设单位提出意见和建议，共同协商解决。必要时请设计单位处理。对于修改或变更事项，应与建设单位共同做出详细记录，以利执行和查考。3、勘察施工现场检查基本建筑情况，应达到要求方能进行施工。4、检验设备和器材对已到达现场的设备、器材应按下列条件和要求做详细的清点和外观检查；主要设备必须全部到齐，其他设备和材料数量应能满足

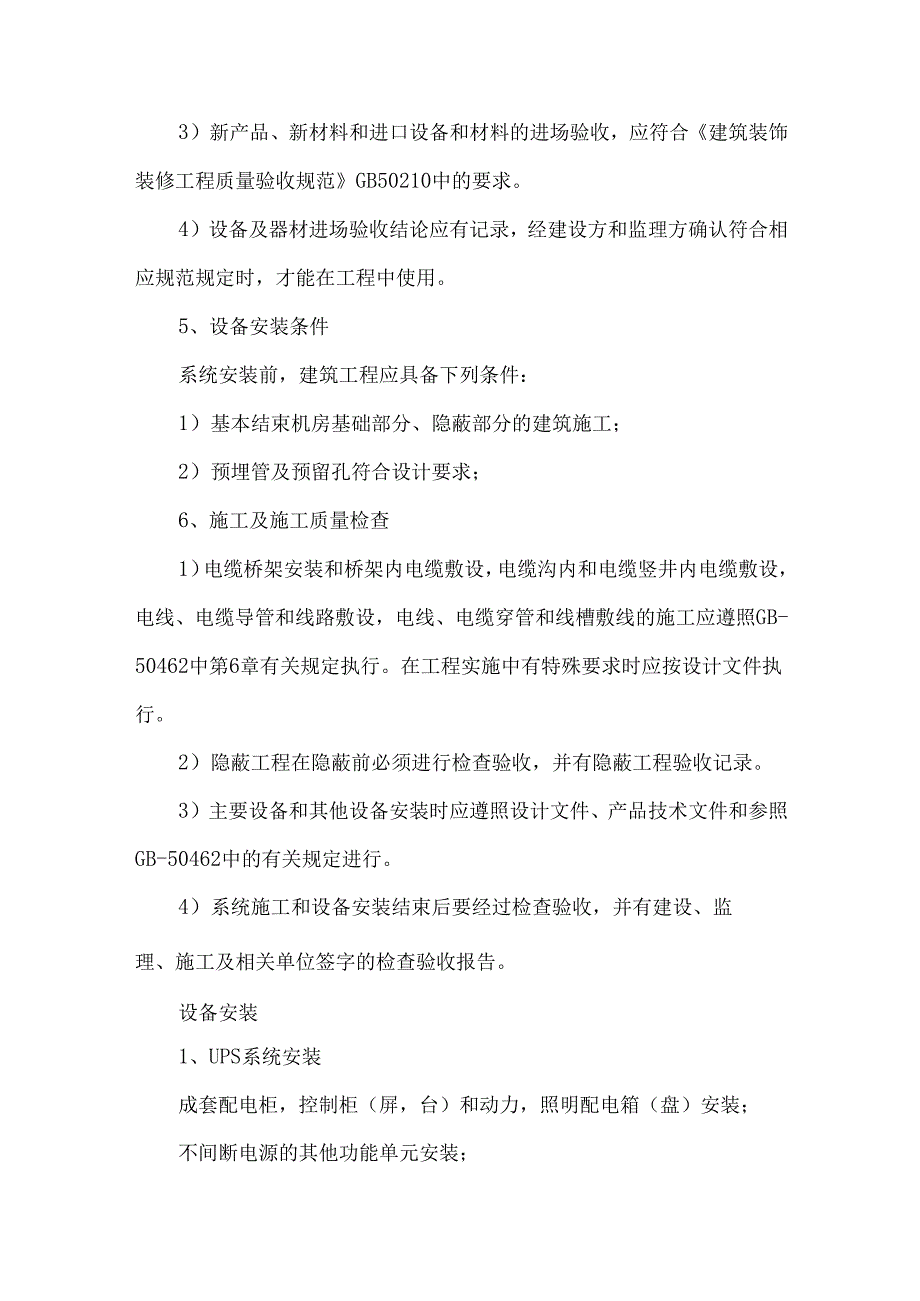

2、连续施工的要求；设备、器材的规格程式符合设计要求，无受潮、破损。（1）主要设备、材料、成品和半成品的进场验收按建筑装饰装修工程质量验收规范GB50210中有关规定执行；（2）各类仪器仪表、执行机构等进场验收应符合下列规定：1）查验合格证和随带技术文件，实行产品许可证和安全认证的产品应有产品许可证和安全认证标志;2）外观检查：铭牌、附件齐全，电气接线端子完好，设备表面无缺损，涂层完整。3）新产品、新材料和进口设备和材料的进场验收，应符合建筑装饰装修工程质量验收规范GB50210中的要求。4）设备及器材进场验收结论应有记录，经建设方和监理方确认符合相应规范规定时，才能在工程中使用。5、设备安装条件

3、系统安装前，建筑工程应具备下列条件：1）基本结束机房基础部分、隐蔽部分的建筑施工；2）预埋管及预留孔符合设计要求；6、施工及施工质量检查1）电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线路敷设，电线、电缆穿管和线槽敷线的施工应遵照GB-50462中第6章有关规定执行。在工程实施中有特殊要求时应按设计文件执行。2）隐蔽工程在隐蔽前必须进行检查验收，并有隐蔽工程验收记录。3）主要设备和其他设备安装时应遵照设计文件、产品技术文件和参照GB-50462中的有关规定进行。4）系统施工和设备安装结束后要经过检查验收，并有建设、监理、施工及相关单位签字的检查验收报告。设备安装

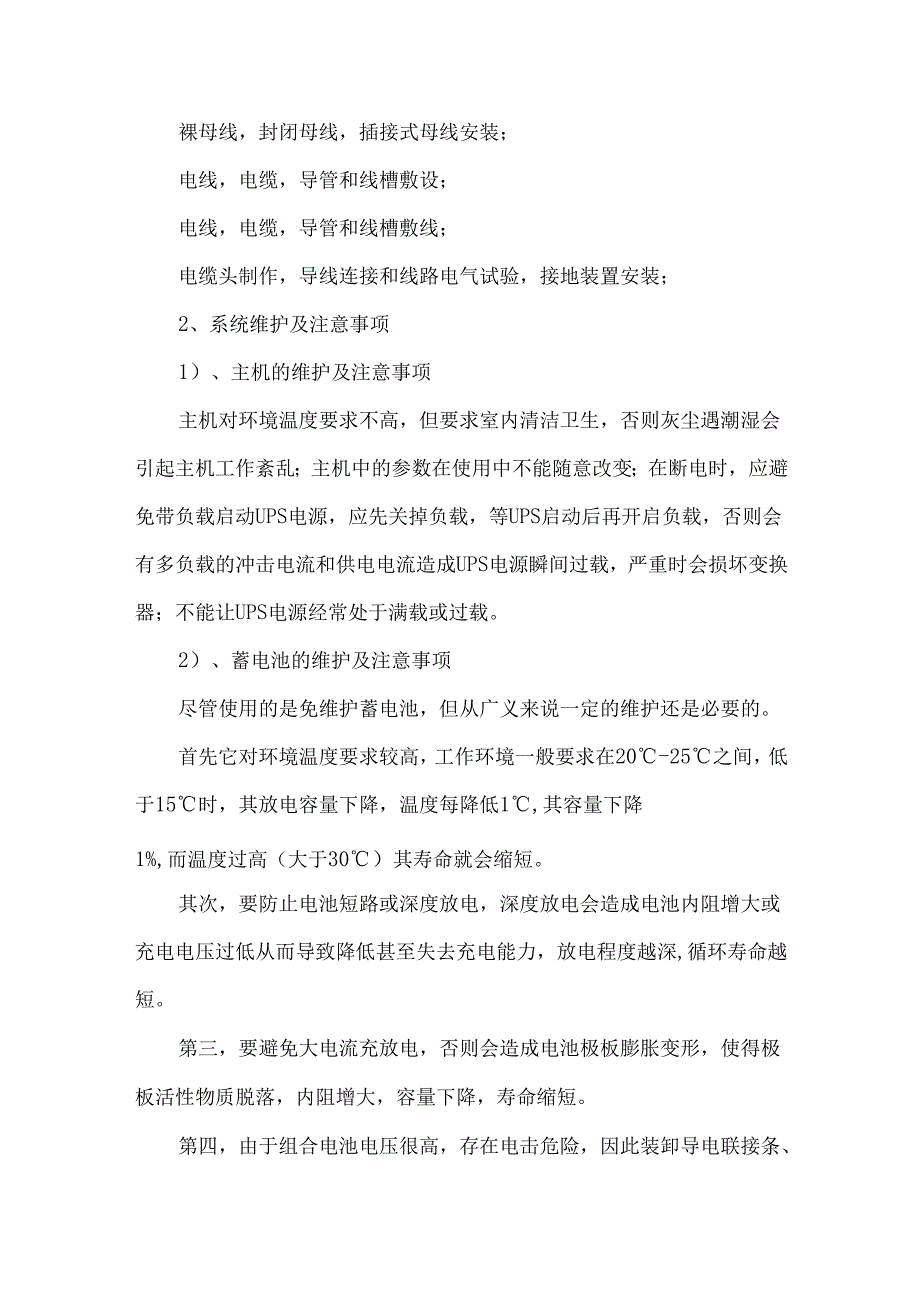

4、1、UPS系统安装成套配电柜，控制柜（屏，台）和动力，照明配电箱（盘）安装；不间断电源的其他功能单元安装；裸母线，封闭母线，插接式母线安装；电线，电缆，导管和线槽敷设；电线，电缆，导管和线槽敷线；电缆头制作，导线连接和线路电气试验，接地装置安装；2、系统维护及注意事项1）、主机的维护及注意事项主机对环境温度要求不高，但要求室内清洁卫生，否则灰尘遇潮湿会引起主机工作紊乱；主机中的参数在使用中不能随意改变；在断电时，应避免带负载启动UPS电源，应先关掉负载，等UPS启动后再开启负载，否则会有多负载的冲击电流和供电电流造成UPS电源瞬间过载，严重时会损坏变换器；不能让UPS电源经常处于满载或过载。2

5、蓄电池的维护及注意事项尽管使用的是免维护蓄电池，但从广义来说一定的维护还是必要的。首先它对环境温度要求较高，工作环境一般要求在20-25之间，低于15时，其放电容量下降，温度每降低1,其容量下降1%,而温度过高（大于30）其寿命就会缩短。其次，要防止电池短路或深度放电，深度放电会造成电池内阻增大或充电电压过低从而导致降低甚至失去充电能力，放电程度越深,循环寿命越短。第三，要避免大电流充放电，否则会造成电池极板膨胀变形，使得极板活性物质脱落，内阻增大，容量下降，寿命缩短。第四，由于组合电池电压很高，存在电击危险，因此装卸导电联接条、输出线时应有安全保障。第五，对于不经常停电的地区，建议用户每

6、隔一个月对UPS进行一次人为的断电，让UPS电源在逆变状态下工作一段时间，防止电解液沉淀，以便让蓄电池维持良好的充放电特性，延长使用寿命。第六，搬运电池时不要触动极柱和安全排气阀。第七，不能用二氧化碳灭火器，一旦发生火灾，可用四氧化碳之类的灭火器。第八，不能把不同容量、不同厂家、不同性能的电池联在一起,否则会影响整组蓄电池的性能。UPS安装工艺详解(1)用户为UPS提供的输入市电其波动值一般要小于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%,那么此项可要求用户市电波动在+15%,这样有利于UPS正常运行；零地电压一般要求在不带负载时小于L5V,带满载时

7、小于2V,工程师也可根据现场情况及负载要求提出此值。（2）UPS为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。所以UPS前级及负载回路不能装带漏电保护的断路器,以免造成UPS及其负载意外掉电。这里要指出的是，用户配UPS的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。（3）从安全用电角度出发，零线（尤其干线）不能断，即使要断也要零、火双断。（4）为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的,所以在做UPS配电

8、时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。用户可将UPS输出（负载）零线接到单独一条零线排上。某些品牌的UPS如APCSilCOn系列、爱克赛的powerwaveprime等，在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。（5）UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS输入电的正常通断。这里要说明一点，有些用户要求UPS在市电掉电后，UPS靠电池后备工作的时间很长，这样，UPS所配的外接长延时电池的容量会很大，为保证这部分外接电池能够有足够的充电电流（一般为外接

9、电池总AH数的10%）,厂家会给UPS另外配一只外接长延时电池充电器，此充电器的交流输入电源要与UPS的输入电源同时通断,才能保证在有市电时，外接充电器对外接电池充电，市电断时，电池通过充电器立即向UPS逆变器放电。所以这种充电器的交流输入电是要与UPS的输入电接在同一断路器的下口的。(6)在为UPS选配输入输出断路器时，首先要求断路器标称的额定电压要符合UPS的额定输入输出电压,如单进单出UPS可选单极(或N+1,或两极)额定电压为AC220V或250V的断路器，三进三出UPS可选三极(或N+3,或四极)额定电压为AC380V或415V的断路器。要注意断路器的额定分断能力ICU要符合UPS厂

10、家的要求，一般小型UPS为IOKA或6KA,大中型UPS都要求在30KA以上。(7)对于UPS输入输出连线线径的选取也是参考每相最大电流的,考虑到三相设备中中线上可能存在三次谐波电流，所以三进单出及三进三出的零线(尤其是输出零线)线径不应小于A相(三进单出A相通常被定为旁路用电)线径。保护地线线径一般也要求与A相线径相同。UPS的连接线一般选用BVR线，YZ、YC多芯软橡套线或RVV多芯软塑套线。(8)UPS与外接长延时电池之间连线不宜过长，否则在电池连线上损失的压降过大。另外，用户往往十分注意UPS主机工作的环境温湿度，电池与主机一同放置可使电池也得到良好的工作环境。(9)用户的负载配电最好

11、采用分级多路控制方式。末端某一支路发生过流或短路时，不会导致同一级中其它支路或上一级用电设备掉电，且下一级断路器的总额定电流值不应大于上一级的130%,以避免出现下一级每个支路断路器都没满载或过载工作时(断路器不跳闸)，上一级断路器却因过载而跳闸，以致全部负载都失去供电。另外，上一级断路器的脱扣曲线和脱扣时间要大于下一级断路器的脱扣曲线和脱扣时间，以免下一级中支路有尖峰、浪泳或发生短路时上一级断路器先于下一级断路器脱扣，导致全部负载断电。对于三进三出UPS要求用户尽量平均分配三相负载，以免因UPS三相中某一相过载而使UPS进入旁路状态，降低UPS对负载的保护等级。(10)建议用户为UPS及其负

12、载单独设置配电盘，以便于对UPS及其保护的负载进行集中、可靠的控制。此配电盘要符合国家相关标准。(11)客户都知道不能将空调、照明等设备接入UPS输出端，但用户在做UPS负载配电时，UPS负载专用插座与非UPS负载插座没有明显的区分标志，就可能造成用户误将非UPS负载插入UPS负载专用插座中，影响UPS正常运行，所以要在UPS负载专用插座上作出明显区别于其它插座的特殊标志。(12)某些需要单相三线制供电的UPS负载，在其设备内部，零线与保护地线是接在一起的，如果UPS负载插座的零、火线接反，则有可能造成UPS和负载的损坏，所以用户在做负载配电时，一定要检查UPS负载插座零、火线的极性，不能接反

13、对于插座来说，面对插座，以保护地线为起点，按顺时针顺序，依次为地、火、零。对于插头来说，面对插头，以保护地线为起点，按顺时针顺序，依次为地、零、火。(13)对于UPS外接蓄电池，是不需要用户自己安装的，一般是由UPS厂家或代理商来安装的，所以未在安装要求中提出。这里简单介绍一下电池正确安装及安全运行的基本条件。多节蓄电池串联时,尽量避免相邻码放的两节电池压差超过120V,此电压为人体安全电压值上限。当蓄电池导电部位压差超过120V时，建议这两导电部位距离在0.8米以上。在蓄电池组的充放电回路中必须装有过流保护断路器或熔断器，而且此保护装置离电池越近越好，有些熔断器甚至可以串接在蓄电池组内，这

14、样当蓄电池组的输出线绝缘损坏或输出短路时，蓄电池组的输出电压可被迅速切断。为了防止充电时有大的尖峰、浪涌窜入电池回路，将电池充爆，另外保证电池组在过流或短路时能迅速动作，此断路器的脱扣曲线最好为B类(35倍额定电流脱扣)或Z类(23倍额定电流脱扣)，脱扣时间约为4msO(14)对于要求UPS24小时不间断运行的用户，为UPS单独配置一个维修旁路配电箱是非常必要的。通过对UPS及其维修旁路配电箱的正确操作，用户可将UPS负载无间断地切换到此配电箱的手动维修旁路上，然后使UPS主机彻底不带电，工程师就可以安全地对UPS进行维修了。当维修工作完成后，再通过对UPS及此维修旁路配电箱进行操作，用户同样

15、可以将UPS负载无间断地从手动维修旁路切换回UPS在线输出回路。系统调试(1)设备调试线缆测试完毕，可进行单体设备的通电、编码、性能调试等。调试时，要观察设备受电情况、声音、显示等，对运转不正常的设备应立即断电检查。调试通过，做好调试记录，作为能开始系统调试的必备条件，部分可作为主要设备中间验收交付的依据。(2)单项系统调试并做好调试记录，这有利于划清工作界限，作为可以投入试运行的依据。(3)系统的联动与功能集成调试硬件与软件至正常状态；各子系统的输入能在集成控制系统中实现输入；各子系统的输出能在集成控制系统中实现输出，其显示和记录能反映各子系统的相关关系；对具有集成功能的公共安全防范系统，应

16、按照正式设计方案和有关标准进行检查系统验收。(4)调试结果调试过程中所有技术参数和运行数据都分布分项记录归档，并提交业主。系统验收A、验收程序1、一般规定系统联合调试通过后，即可会同建设方进行初步验收。工程的竣工验收由工程建设单位(含总包单位、使用单位、监理单位)、设计施工单位、系统检测机构、主管部门及一定数量的专家组成的验收委员会(验收小组)共同进行。2、验收条件(1)经初步设计方案论证通过，并根据论证意见，由建设单位和设计施工单位共同签署整改落实意见。(2)初验：工程竣工验收前，由建设单位组织设计施工单位根据设计任务书或合同对工程进行初验，并写出初验报告o其内容包括：系统试运行情况、系统功

17、能检验、质量主观评价、核对安装设备数量和型号等；参加初验的单位、人员应署名。(3)试运行：初步验收通过后，系统调试开通后应至少试运行一个月，重点工程为三个月，并做好试运行记录。建设单位根据试运行记录，写出试运行报告，其内容包括：系统运行状况，系统功能是否符合设计要求，故障及其排除状况等。(4)技术培训：由承包方对有关人员进行培训，并提供有关设备、系统操作和日常维护的说明、方法等技术资料。(5)竣工：项目按设计任务书的规定内容全部建成，经试运行达到设计要求，并为建设单位认可，视为竣工。少数非主要项目未按规定全部建成，由建设单位和设计施工单位协商，对遗留问题有明确处理的办法，经试运行、并为建设单位

18、认可后，也可视为竣工。工程竣工后，由设计施工单位写出竣工报告。其内容包括：工程概况、安装的主要设备、对照设计任务书或合同所完成的工程质量自我评估、维修服务条款等。(6)正式验收：试运行期通过后，可申请进行系统正式验收。在正式验收前，设计施工单位应向主管部门申请办理系统委托检测手续，并由主管部门向检测机构出具检测委托书。设计施工单位将检测委托书送检测机构，并附以下资料：系统试运行报告工程竣工报告工程初验报告系统原理框图、平面图、器材设备清单3、验收资料在正式验收前，设计施工单位应向验收委员会(验收小组)提交下列验收图纸资料(全套数量应满足验收机构的需要，一般不少于5套)(1)工程设计任务书(2)工程合同(3)设计方案论证意见(4)设计方案通过论证后，设计施工单位和建设单位共同签署的整改落实意见；(5)设计方案、配置文档、相关图纸及资料(系统原理框图、平面布防图及配置表，线槽管道布线图、中心控制室布置图、器材设备清单等)(6)系统试运行报告(7)工程竣工报告(8)工程初验报告(含隐蔽工程随工验收单)(9)系统检测报告(10)决算报告B、系统验收建设单位组织设计施工单位进行系统正式验收。包括技术验收、施工验收和资料审查。系统正式验收通过后签署整个工程的系统验收合格书。系统正式交付运行，进入运维期。
