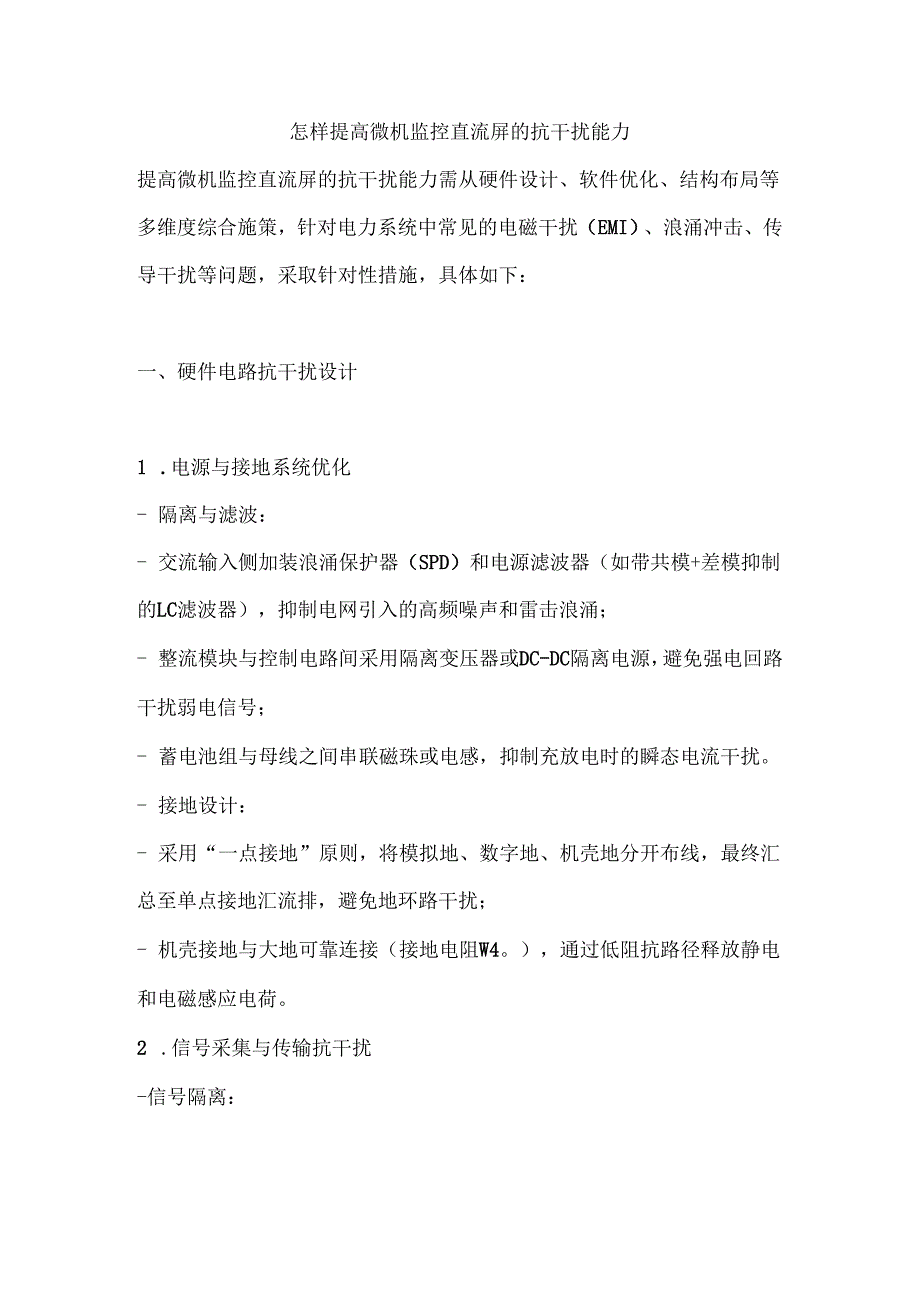

怎样提高微机监控直流屏的抗干扰能力.docx_第1页
第1页 / 共4页

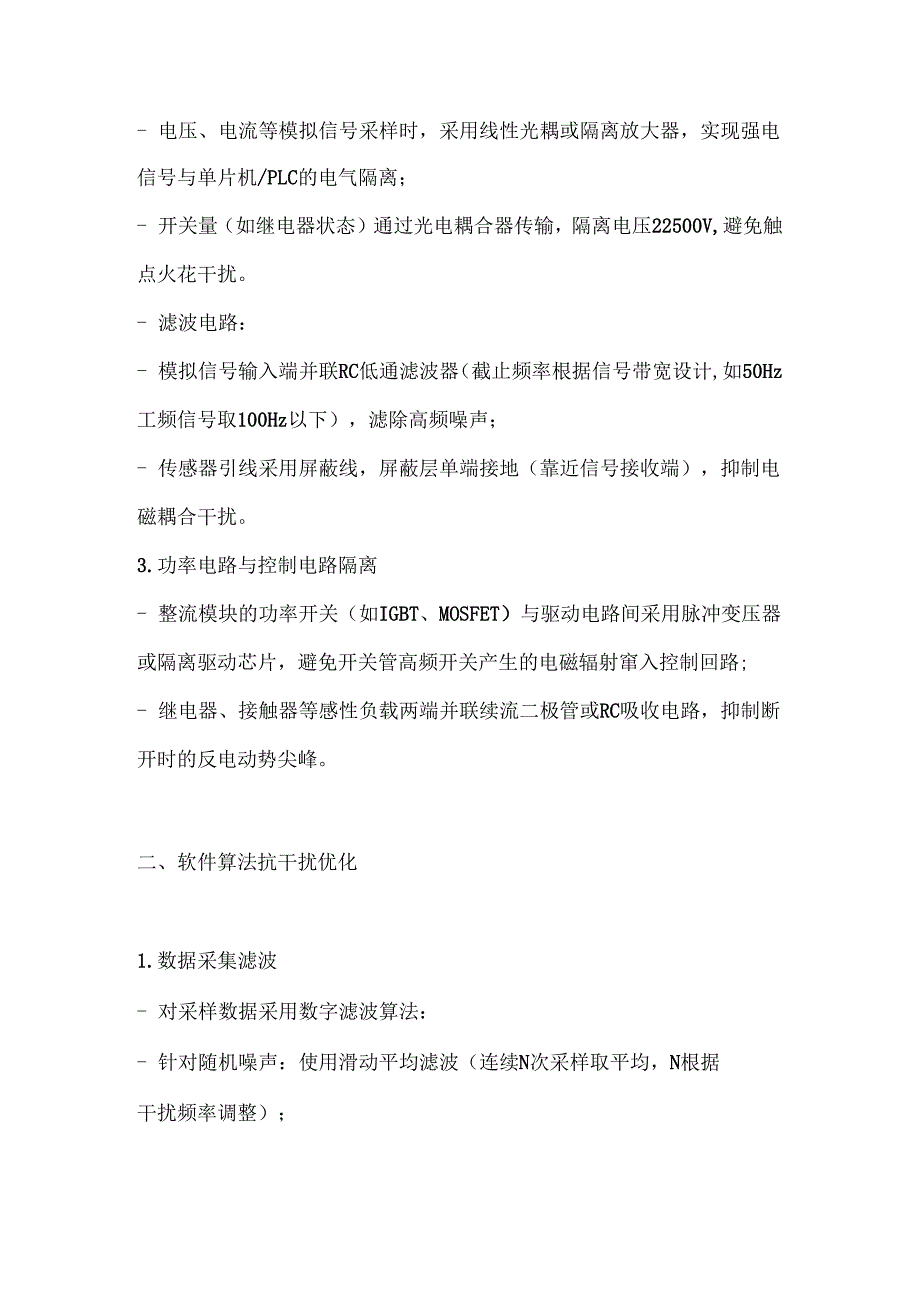

怎样提高微机监控直流屏的抗干扰能力.docx_第2页
第2页 / 共4页

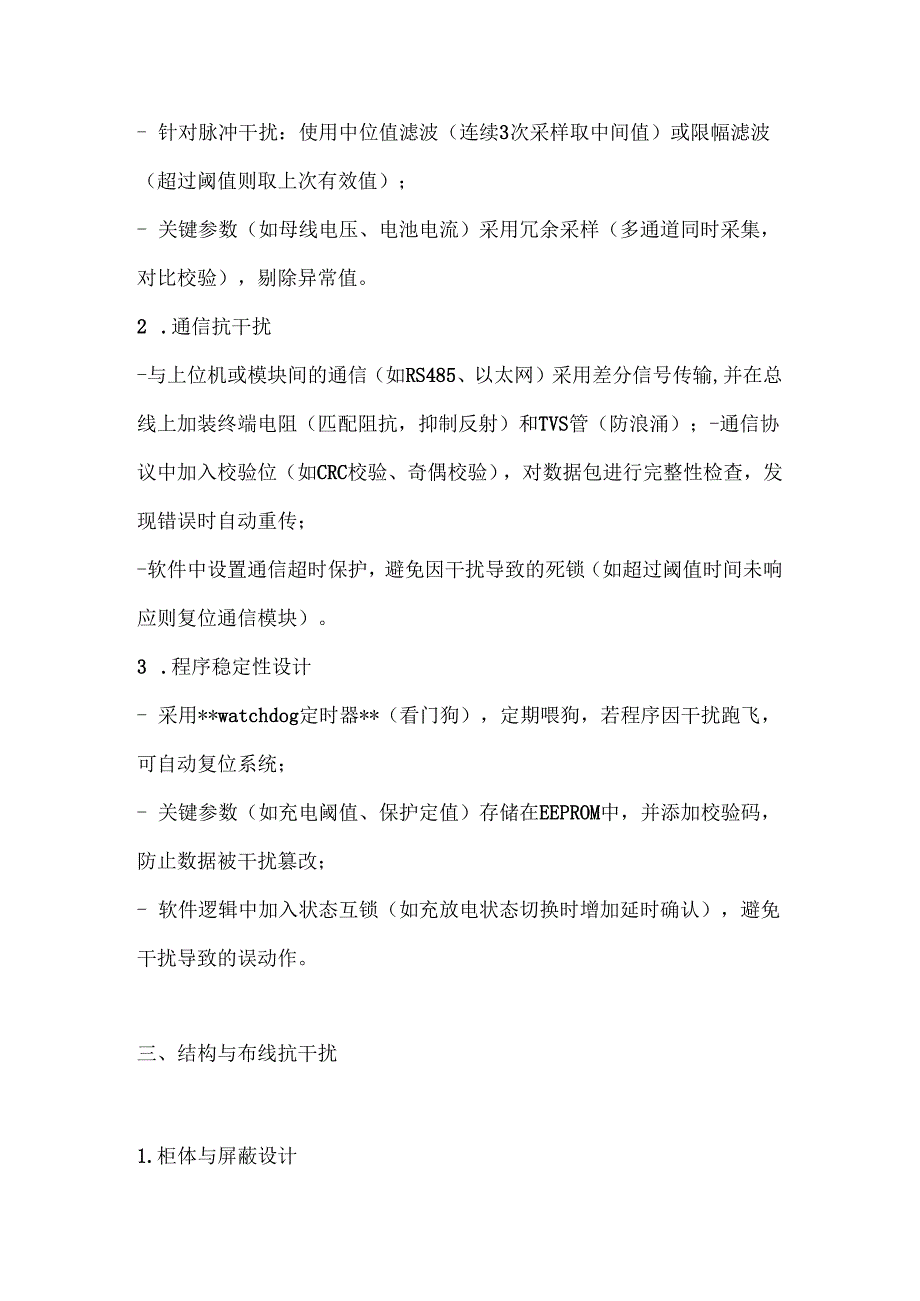

怎样提高微机监控直流屏的抗干扰能力.docx_第3页
第3页 / 共4页
怎样提高微机监控直流屏的抗干扰能力.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、怎样提高微机监控直流屏的抗干扰能力提高微机监控直流屏的抗干扰能力需从硬件设计、软件优化、结构布局等多维度综合施策,针对电力系统中常见的电磁干扰(EMI)、浪涌冲击、传导干扰等问题,采取针对性措施,具体如下:一、硬件电路抗干扰设计1 .电源与接地系统优化- 隔离与滤波:- 交流输入侧加装浪涌保护器(SPD)和电源滤波器(如带共模+差模抑制的LC滤波器),抑制电网引入的高频噪声和雷击浪涌;- 整流模块与控制电路间采用隔离变压器或DC-DC隔离电源,避免强电回路干扰弱电信号;- 蓄电池组与母线之间串联磁珠或电感,抑制充放电时的瞬态电流干扰。- 接地设计:- 采用“一点接地”原则,将模拟地、数字地、机

2、壳地分开布线,最终汇总至单点接地汇流排,避免地环路干扰;- 机壳接地与大地可靠连接(接地电阻W4。),通过低阻抗路径释放静电和电磁感应电荷。2 .信号采集与传输抗干扰-信号隔离:- 电压、电流等模拟信号采样时,采用线性光耦或隔离放大器,实现强电信号与单片机/PLC的电气隔离;- 开关量(如继电器状态)通过光电耦合器传输,隔离电压22500V,避免触点火花干扰。- 滤波电路:- 模拟信号输入端并联RC低通滤波器(截止频率根据信号带宽设计,如50Hz工频信号取100Hz以下),滤除高频噪声;- 传感器引线采用屏蔽线,屏蔽层单端接地(靠近信号接收端),抑制电磁耦合干扰。3.功率电路与控制电路隔离-

3、整流模块的功率开关(如IGBT、MOSFET)与驱动电路间采用脉冲变压器或隔离驱动芯片,避免开关管高频开关产生的电磁辐射窜入控制回路;- 继电器、接触器等感性负载两端并联续流二极管或RC吸收电路,抑制断开时的反电动势尖峰。二、软件算法抗干扰优化1.数据采集滤波- 对采样数据采用数字滤波算法:- 针对随机噪声:使用滑动平均滤波(连续N次采样取平均,N根据干扰频率调整);- 针对脉冲干扰:使用中位值滤波(连续3次采样取中间值)或限幅滤波(超过阈值则取上次有效值);- 关键参数(如母线电压、电池电流)采用冗余采样(多通道同时采集,对比校验),剔除异常值。2 .通信抗干扰-与上位机或模块间的通信(如R

4、S485、以太网)采用差分信号传输,并在总线上加装终端电阻(匹配阻抗,抑制反射)和TVS管(防浪涌);-通信协议中加入校验位(如CRC校验、奇偶校验),对数据包进行完整性检查,发现错误时自动重传;-软件中设置通信超时保护,避免因干扰导致的死锁(如超过阈值时间未响应则复位通信模块)。3 .程序稳定性设计- 采用*watchdog定时器*(看门狗),定期喂狗,若程序因干扰跑飞,可自动复位系统;- 关键参数(如充电阈值、保护定值)存储在EEPROM中,并添加校验码,防止数据被干扰篡改;- 软件逻辑中加入状态互锁(如充放电状态切换时增加延时确认),避免干扰导致的误动作。三、结构与布线抗干扰1.柜体与屏

5、蔽设计- 柜体采用金属材质(如冷轧钢板),并保证良好接地,形成法拉第笼,屏蔽外部电磁辐射;- 整流模块、蓄电池等强干扰源与监控单元(PLC、触摸屏)物理分隔,中间加装金属隔板,降低电磁耦合;- 通风口采用蜂窝状屏蔽网,既保证散热又不削弱屏蔽效果。2.内部布线规范- 强电回路(交流输入、直流母线)与弱电回路(信号、通信线)分开布线,间距230cm,避免平行敷设;- 导线捆扎时,强电与弱电电缆分束,分别使用金属线槽或屏蔽管隔离;- 高频信号线(如PWM驱动线)尽量短且直,减少引线电感,避免成为电磁辐射天线。四、环境适应性强化- 温度与湿度控制:柜内加装温湿度传感器和散热风扇/加热器,维持环境温度在;050、湿度W85%(无凝露),避免元器件因温湿度剧烈变化导致性能下降;- 防尘与腐蚀防护:柜体采用密封结构,通风口加装防尘网,沿海或化工环境可采用防腐蚀涂层,避免粉尘、盐雾导致电路绝缘降低。通过上述措施,可从干扰源抑制、传播路径阻断、敏感设备防护三个层面构建抗干扰体系,使微机监控直流屏在强电磁环境下稳定运行,满足电力系统对可靠性的严苛要求。
