1、高速机电工程施工项目附属工程技术规范书TS501概述本项目附属工程是本路段交通工程设施的重要组成部分。它旨为确保监控、通信、收费三大系统顺利实施而进行的辅助性工程，如杆件制作、基础施工、管道敷设等。TS502监控附属设施TS502.1概述监控附属设施指为确保监控系统顺利实施而进行的辅助性工程，主要包括外场监控设备杆件、机箱、防雷、基础及接地、管道等，及必要的原有设备拆除。TS502.2设备杆件要求本项目中的外场监控设备立柱、支架钢结构及基础均应按照实际采购使用的设备安装需求对钢结构设计进行优化设计，以满足设备实际安装需求，立柱、支架均采用热浸镀锌后再涂/喷塑的防腐处理方式。所有螺栓均应配备垫片

2、钢构件作涂/喷塑防腐处理的材料采用聚酯涂料，为保证钢构件涂塑后的总体质量，涂/喷塑层应满足高速公路交通工程钢构件防腐技术条件(GB/T18226-2015)。TS502.3设备机箱要求外场设备的机箱设置在基础上还是挂载立柱上由本项目承包人根据所选设备或现场条件确定。(1)机箱应采用全天候防风雨型，防护等级应达到IP66等级。(2)机箱应配备锁以防盗。(3)机箱内除设备所需电源外，还应留有一个220V插座，以供维修使用。(4)机箱内应有防雷电及过电压装置以保护设备安全，雷电安全防护等级符合中华人民共和国公共安全行业标准A类。在交流电源进线端设交流电源防雷器，信号线进线端设数据信号防雷器，直流电

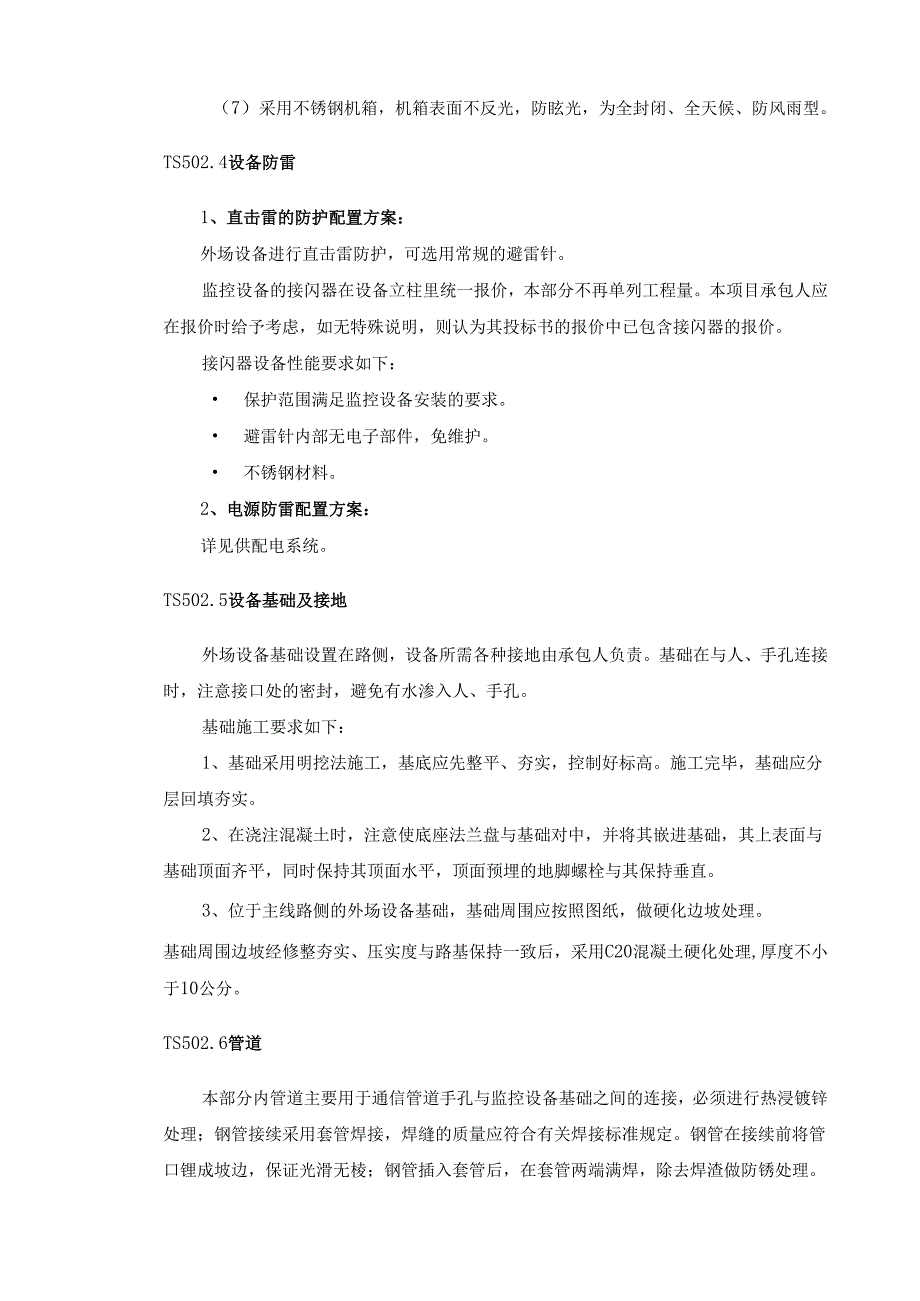

3、源前设直流电源防雷器，并进行接地处理。所有防雷器应安装在引入线的前端。（5）机箱应有良好接地。（6）设备机箱应满足在本路环境条件使用要求。（7）采用不锈钢机箱，机箱表面不反光，防眩光，为全封闭、全天候、防风雨型。TS502.4设备防雷1、直击雷的防护配置方案：外场设备进行直击雷防护，可选用常规的避雷针。监控设备的接闪器在设备立柱里统一报价，本部分不再单列工程量。本项目承包人应在报价时给予考虑，如无特殊说明，则认为其投标书的报价中已包含接闪器的报价。接闪器设备性能要求如下： 保护范围满足监控设备安装的要求。 避雷针内部无电子部件，免维护。 不锈钢材料。2、电源防雷配置方案：详见供配电系统。TS5

4、02.5设备基础及接地外场设备基础设置在路侧，设备所需各种接地由承包人负责。基础在与人、手孔连接时，注意接口处的密封，避免有水渗入人、手孔。基础施工要求如下：1、基础采用明挖法施工，基底应先整平、夯实，控制好标高。施工完毕，基础应分层回填夯实。2、在浇注混凝土时，注意使底座法兰盘与基础对中，并将其嵌进基础，其上表面与基础顶面齐平，同时保持其顶面水平，顶面预埋的地脚螺栓与其保持垂直。3、位于主线路侧的外场设备基础，基础周围应按照图纸，做硬化边坡处理。基础周围边坡经修整夯实、压实度与路基保持一致后，采用C20混凝土硬化处理,厚度不小于10公分。TS502.6管道本部分内管道主要用于通信管道手孔与监

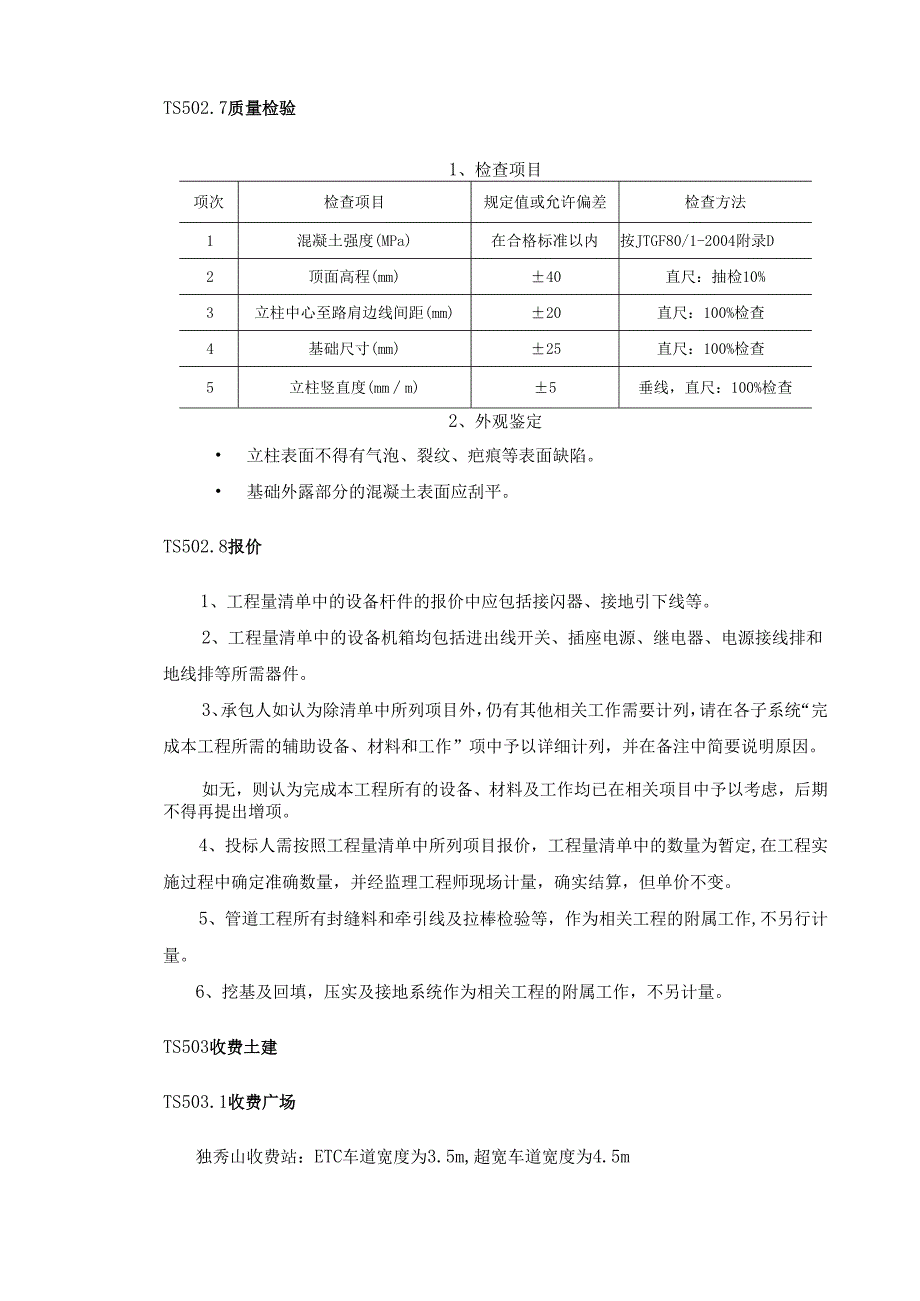

5、控设备基础之间的连接，必须进行热浸镀锌处理；钢管接续采用套管焊接，焊缝的质量应符合有关焊接标准规定。钢管在接续前将管口锂成坡边，保证光滑无棱；钢管插入套管后，在套管两端满焊，除去焊渣做防锈处理。TS502.7质量检验1、检查项目项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准以内按JTGF80/1-2004附录D2顶面高程(mm)40直尺：抽检10%3立柱中心至路肩边线间距(mm)20直尺：100%检查4基础尺寸(mm)25直尺：100%检查5立柱竖直度(mmm)5垂线，直尺：100%检查2、外观鉴定 立柱表面不得有气泡、裂纹、疤痕等表面缺陷。 基础外露部分的混凝土表面应刮

6、平。TS502.8报价1、工程量清单中的设备杆件的报价中应包括接闪器、接地引下线等。2、工程量清单中的设备机箱均包括进出线开关、插座电源、继电器、电源接线排和地线排等所需器件。3、承包人如认为除清单中所列项目外，仍有其他相关工作需要计列，请在各子系统“完成本工程所需的辅助设备、材料和工作”项中予以详细计列，并在备注中简要说明原因。如无，则认为完成本工程所有的设备、材料及工作均已在相关项目中予以考虑，后期不得再提出增项。4、投标人需按照工程量清单中所列项目报价，工程量清单中的数量为暂定,在工程实施过程中确定准确数量，并经监理工程师现场计量，确实结算，但单价不变。5、管道工程所有封缝料和牵引线及拉

7、棒检验等，作为相关工程的附属工作,不另行计量。6、挖基及回填，压实及接地系统作为相关工程的附属工作，不另计量。TS503收费土建TS503.1收费广场独秀山收费站：ETC车道宽度为3.5m,超宽车道宽度为4.5m潜山收费站：ETC车道宽度为3.5m,出口3自助缴费车道宽度为3.5m,超宽车道宽度为4.5mo为便于收费系统所用的供电及信号光、电缆的布设，各收费广场设置亭下人孔及岛上人孔。人孔之间通过10孔6114X4mm（电力管为6孔、信号管为4孔）镀锌钢管沟通。TS503.2收费雨棚收费雨棚外缘宽应18米，净空需满足高速公路的要求，不应低于5.5m。雨棚立柱应尽量减少对收费员视线阻挡，收费雨棚

8、由房建专业进行设计。TS503.3收费岛收费岛分入口收费岛、出口收费岛和双向收费岛。收费站入口收费岛岛长46m,出口收费岛岛长46m,双向收费岛岛长为62m。独秀山、潜山收费站：收费岛宽2.2m,岛头长度3.6m,岛面高0.3m。1、收费岛上设施收费广场最外侧ETC/MTC车道收费岛上设有关道节点、车型自动识别设备、称重设备、收费亭、主节点等。ETC车道收费岛上设有关道节点、主节点等自助缴费车道收费岛上设有关道节点、车型自动识别设备、称重设备、自助缴费机、主节点等。自动发卡车道收费岛上设有关道节点、车型自动识别设备、称重设备、自动发卡机、主节点等。2、有雨棚立柱的收费岛上设雨棚立柱手孔。3、收

9、费岛及收费亭基础收费岛及收费亭基础在横断面方向水平，纵断面方向与路面纵坡一致，顶面最低的一边至路面的距离为30cmo4、收费岛防护在收费亭前方设2根6219XlO.Omm钢管防撞柱，以确保收费员、收费亭及设备的安全。5、收费岛岛面铺装收费岛岛身平铺20Cm碎石垫层，碎石垫层上浇注C30混凝土。6、收费岛立面标记收费岛立面标记应按GB5768.3-2009采用黄黑相间油漆，黄黑相间的倾斜线条线宽均为15Cnb由收费岛中间以45。角向施划，向下倾斜的一边朝向车行道。TS503.4收费广场摄像机收费站收费广场设置4处收费广场摄像机；摄像机旁设置手孔，手孔与路肩人孔通过2孔660X3.OIIInl镀锌

10、钢管相连，镀锌钢管铺设在土路肩外侧。TS503.5设备基础和管道主节点、关道节点、自助交易终端等设备基础采用C25混凝土现浇。收费岛内管道均采用663/54硅芯管，一端至设备基础，另一端至收费亭亭下人孔及岛上人孔。管道铺设完成后应加穿63mm镀锌铁丝，并用“8IiIiIl钢筋点焊一体接地。TS503.6收费亭本项目收费广场最外侧（1进1出）收费岛上设一体化单向收费亭。1、收费亭规格收费亭主体形式呈长方六面体，前视窗采用5+6+5中空钢化平面玻璃。亭外四角为圆弧形。一体化单向收费亭：长320Ommx宽160OmmX高281Omm,采用后开门形式。亭内配置一台1.5P空调设备。2、内部结构（1）收

11、费亭满足GB/T24719-2009公路收费亭标准，采用整体焊接骨架形式。骨架选用优质镀锌方管，采用满焊缝的方法焊接而成，使其整体结构牢固稳定不变形，并进行可靠的防腐处理。（2）收费亭内饰板采用15mm木板，内部表面的装饰整洁、明亮、各块装饰板的拼接缝紧凑、平整。强度和刚度满足使用要求。（3）收费亭外饰板采用LOmm冷板喷塑。成品亭外表不得出现明显色差、划伤、磨损等缺陷。（4）收费亭亭壁厚度不得小于80mm,亭壁内须填充保温阻燃材料。（5）收费亭左侧设有收费窗，窗应牢固、可靠、美观、滑动灵活，收费窗采用手动推拉，并具有防夹功能。（6）收费亭内的照明满足GB/T24719-2009公路收费亭标准

12、工作环境照度达到100200Lx。亭内配置LED灯光系统，可根据室内外亮度白动调节,亭内顶灯开关设在门口便于操作处。（7）收费亭内设有多功能插座，位置在收费员座位右侧，亭内插座安装高度高于亭内地板表面300mm,插座采用镶嵌式安装。（8）收费亭内所有照明、插座、供电设备的电源线走线以及管道排放均采取暗线形式，暗线都必须进行安全保护，以确保用电安全。（9）控制所有用电设备通断的配电箱，安装在接近门口的合适位置，各路电器都设有保护器。（10）收费亭设计时须考虑到分体式空调设备的安装位置，空调内机的位置不得放在收费员操作台上方。空调机的安置须考虑到冷凝水的影响，不得将水滴在亭内和外饰板上。（三）收

13、费亭设计时须预留亭内摄像机线。（12）收费亭内地板采用PVC防静电地板，为了检查亭底设备状况及接线，亭内地板留有人员可进出的孔，孔径不小于500500mmo（13）一体化单向收费亭门采用外开手动旋转门，手动旋转门须配置指纹密码锁，锁具坚固耐用。门边缘有可靠的密封装置和橡胶垫缓冲，保证门的密封性。（14）收费员操作台采用LOlilnl厚304不锈钢面板。收费员操作台的大小、高度应符合人体工程学要求。收费员操作台配置收费抽屉，能够根据业主需求，嵌入收费设备。（15）配置一个人机交互界面，可对亭内所有设备进行操控，并显示亭内环境及设备状态。（16）收费亭内配置环境检测调节设备，能够根据亭内温湿度，自

14、动操作空调进行温度调节，亭内配置预防火灾报警系统。各设备采用模块化控制及管理，独立运行、互不干扰。（17）具有高效过滤的空气净化系统，能够根据亭内PM2.5浓度和现场工况自动调节新风系统工作状态。PM2.5去除率能达到95%o新风系统滤芯更换方便。（18）收费亭前仓可容纳车道机等设备。前仓门打开轻松，方便检修.3、技术参数：（1）人机交互系统 工作电压：DC12V 通讯接口：CAN总线、以太网 工作湿度：10-90%RH 平均无故障工作时间MTBF：5000小时工作温度：-10-65oC操作方式：液晶触摸操作控制屏尺寸：13.3寸（2）门禁系统（IC卡+密码） 工作电压：DC12V 读卡频率：

15、13.56MHz+IKHz 密码更改：支持 用户容量：N100O个（3）空调系统：采用1.5P风管式空调 工作电压：220VAC 制冷-制冷量：3290W 制冷-额定电流：6.IA 制冷-额定功率：1320W 制热-制热量：3700W 制热-额定电流：5.8A 制热-额定功率：1260W 室内机-循环风量：520m3/h 最大输入电流：8.4A 最大输入功率：181OW(4)取暖器 功率：680W; 发热材质：碳纤维发热线； 电热转换率：98%以上； 使用寿命三10万小时。(5)新风系统：具有高效滤网，可选配活性炭滤网。 新风量(m3/h):160m3/h 工作电压：220VAC 功率：45W

16、 机外余压：15OPa PM2.5一次通过净化效率：95% 微生物一次通过净化效率：90% 室内噪音：25DB(6)自动照明： 工作电压：DC24V 自动开关灯功能(7)环境感知系统1)湿度： 湿度检测范围：0-100%RH 湿度检测精度：4.5%RH2)温度： 温度检测范围:-40oC123.8 温度检测精度：0.53)照度: 照度检测范围：0-65535Ix 照度检测精度：20%；4)PM2.5 PM2.5检测范围：01000m/方 PM2.5检测精度：(5%+5%的读数值)TS503.7场区管线为沟通连接不同点间的设备，完成供电、信号、数据及图像的传输，需要布设场区管线。本项目机电系统所

17、有管线均采用穿管或走托架方式布设。场区宿舍楼与监控室间、监控室间与收费站广场人孔线缆路由采用人孔+预埋钢塑复合管实现，埋地钢塑复合管道应有可靠的防腐措施。场区内过路管道采用镀锌钢管。本工程采用的钢塑复合管应符合以下要求：1、钢塑复合管应符合交通行业JT/T899-2014公路用钢塑复合光电缆保护管的要求。2、钢塑管的主材应使用符合GBT11115规定的高密度聚乙烯挤塑树脂，不得使用回用料。钢带所用材质应使用Q235碳素结构钢，其力学性能及化学成分指标应符合GB/T700规定的要求。3、外管：内外壁颜色均匀一致；内外壁实体应平整、均匀、光滑、无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；内外壁应

18、紧密熔结，无脱开现象；外壁上产品标志完整、清楚；截面应实质光亮，无气泡、裂痕、砂眼、杂质等缺陷。4、钢塑管的尺寸：(1) DN50钢塑管的内层聚乙烯最小厚度三1.4mm,钢带最小厚度20.3mm,外层聚乙烯最小厚度三1.0mm,管壁厚不小于3.5mm；(2) DN100钢塑管的内层聚乙烯最小厚度三1.7mm,钢带最小厚度三0.6mm,外层聚乙烯最小厚度NL2mm,管壁厚N5m05、钢塑管的物理化学性能： 外壁硬度259HD； 内壁静摩擦系数40.25(平板法，对HDPE标准试棒)； 内外壁拉伸强度N20MPa,内外壁断裂伸长率巳350%； 环刚度：DN5040kNm2,DNlOO20kNm2;

19、 纵向收缩率W3.0%； 采用阻燃型，氧指数26； 电气绝缘强度N24kVmm06、对钢塑复合管的连接要求：DN50钢塑复合管、DN100钢塑复合管采用双热熔连接方式，其热熔管件应符合CJ/T237-2006。管道截断后，断面应与管道轴线垂直；去除断面毛刺和毛边，保证无裂纹、无毛边；管材与管件连接断面清洁、干燥、无油污，以保证加工后管道热熔承接合格。注意事项：在进行热熔承插连接时，需要严格控制加热温度，以避免过高或过低导致管道变形或无法连接。在进行热熔承插连接前，需要确定正确的连接方向，并在管道上标出。连接后，需要仔细检查连接处是否紧密、平整、无裂纹等缺陷。7、对镀锌钢管的技术要求：(1)管道

20、采用钢管时，钢管钢材牌号采用Q235,采用6114X4mm焊接镀锌钢管。内壁必须去毛刺和磨光。裸露在外的钢管均采用浸沥青布包封两层防腐，钢管焊缝应朝上，钢管埋设时应埋设在路基顶面下。(2)钢管接续采用套管焊接方式，焊缝的质量应符合有关焊接标准规定。114mm的接续套管为6127X4X20Omm的焊接镀锌钢管。在镀锌钢管接续前必须检查端口是否有毛刺、断牙、缺口等，并将管口锂成坡边，以免损伤光(电)缆，两管插入套管后，在套管两端满焊除去焊渣，做防腐处理。管道接口应错开布置。(3)所有钢管必须进行热浸镀锌处理，镀锌量为600gm2.(4)钢管铺设完毕后要进行试通，并穿“3mm钢丝，要采取妥当措施防止

21、缩入管中，钢管管口应堵住，防止异物进入管中，在不易识别的位置需埋设标志桩，便于以后查找预埋钢管。(5)焊接镀锌钢管应符合GB/T3091-2015低压流体输送用焊接钢管的要求。TS504机房装修工程机房装修工程主要包括收费站的机房及监控室、票管室装修。为确保机房安全可靠、运行正常，须依据国家标准、行业标准及规范进行施工。机房设备是整个系统的核心部分，机房设备发生故障将严重影响整个系统的正常运行，应保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动等充分满足系统安全可靠的运行要求，延长系统设备使用寿命，同时在机房给系统操作员、监控管理员创造一个舒适、典雅的环境。本项目装修内容包括墙体装修

22、敷设防静电地板、吊顶、机房照明灯具、机房空调、机房金属线槽、门窗装修等。收费站机房机柜走线模式采用强电下走线、弱电上走线的走线模式。收费站的监控室及监控机房、票管室的门锁统一配置指纹密码锁，由机电专业计量。TS504.1墙体装修机房墙面均涂腻子刷白色乳胶漆。1、一般规定墙面应进行高级抹灰，应达到墙面平整，减少积灰面。面刷高级哑光白色乳胶漆，色调淡雅柔和，应避免产生眩光，同时易于清洁，不起尘。墙面涂饰工程应在抹灰、吊顶、细部、地面及电气工程等已完成并验收合格后进行。墙面涂饰工程应优先采用绿色环保产品。混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于8%；涂刷水性涂料时，含水率不得大于10%；木

23、质基层含水率不得大于12%。墙面涂料在使用前应搅拌均匀，并应在规定的时间内用完。施工现场环境温度宜在535C之间，并应注意通风换气和防尘。2、主要材料质量要求涂饰工程所用腻子的粘结强度应符合国家现行标准的有关规定。3、施工要求混凝土及水泥砂浆抹灰基层：应满刮腻子、砂纸打光，表面应平整光滑、线角顺直。TS504.2地面防静电活动地板本项目，除收费站票管室外，其余机房、监控室地板均铺设600X600XMmm陶瓷防静电地板。防静电铜泊600X600IIm网格状铺设，20OnlIll高钢支架，防静电地板满铺。1、一般规定活动地板应符合现行国家标准防静电活动地板通用规范的要求。敷设高度应按实际需要确定，

24、宜为150350mm.陶瓷防静电活动地板应符合现行国家标准防静电活动地板通用规范中关于地板试验方法的规定。陶瓷防静电活动地板符合现行国家标准防静电活动地板通用规范中关于地板标志、包装、运输和贮存的规定。2、活动地板电性能在温度为1530C,相对湿度为30%75%时，活动地板系统电阻值分为两级，见表。级另Il系统电阻值。A1.0X10的5次方1.OX10的8次方B1.0X10的5次方-1.0X10的10次方3、地板的机械性能支撑的承载能力应大于100Okg,地板表面应柔光、不打滑、耐污染。级别均布荷载集中荷载承重类型挠度kg/m的2次方kgQ800200中心集中荷载为15Okg时挠曲量1.5mm

25、以下Z1600400中心集中荷载为30Okg时挠曲量2mm以下TS504.3机房吊顶本项目机房装修吊顶均采用金属龙骨、白色哑光微孔吸音铝单板吊顶，微孔吸音铝板吊顶具有防火、吸音效果；色调柔和、不产生眩光。铝单板吊顶应满足以下要求：1、机房吊顶采用600x60Omm微孔铝单板吊顶，铝板厚度不小于1.Ommo铝单板表面整洁，无翘曲、碰伤，镀膜完好无划痕，具有吸音效果，颜色协调一致、美观。2、吊顶采用轻钢龙骨，吊点间距为12001500mm;主龙骨间距一般为100Omm,龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一边倾斜。3、金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印

26、4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。5、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。6、安装完成后应板面起拱度准确；表面平整；接缝、接口严密；条形板接口位置排列错开有序，板缝顺直，无错台错位，宽窄一致；阴阳角收边方正；装饰线肩角、割向正确，拼缝严密异形板排放位置合理、美观。TS504.4机房照明配电、应急照明系统根据GB50174-2017数据中心设计规范电子计算机机房照明的照度标准应符合下列规定：照度：主机房500Lx,辅助300Lx,应急照明5Lx。照明灯具，应急照明灯

27、具，照明、开关、插座、空调线路，及灯具墙面开关工程量计入机房装修工程。TS504.5机房空调机房空调的任务是为了保证计算机系统能够连续、稳定、可靠运行，需要排出机房内设备及其他热源所发出的热量，维持机房内恒温、恒湿状态。应根据机房特点、设备工作环境要求及温度调节要求，实际以土建机房面积配置。技术指标要求如下：1、KFR-120LW(TW)柜式空调 制冷量(kw)：12; 制冷功率(kw)：4.7； 制热量(kw)：13; 制热功率(kw)：4.7； 噪音EB（八）要求：室内W65室外WHO。2、KFR-72LW柜式空调 制冷量(kw)：7.25； 制冷功率(kw)：2.48; 制热量(kw)：

28、8.9； 制热功率(kw)：2.9;噪音EB（八）要求：室内W43室外W56。TS504.6地面陶瓷防滑活动地板本项目，票管室地面敷设陶瓷防滑活动地板。1、产品性能破厚度不低于IOmnb施工前应进行挑选，将有质量缺陷的先剔除；地能采用吸水率W3%的低吸水率能；地砖摩擦系数三0.5；符合GB/T4100-2015陶瓷破的标标准要求。TS504.7不锈钢踢脚线拉丝黑钛不锈钢踢脚线，高度为100mm；9mm阻燃板木工基层板，刷防火涂料二遍。TS504.8票务室隔断18mm白枫饰面生态板框架，双层白色石英石台面，台面厚度为15mm。TS504.9消防报警在机房设置相应的消防报警系统,包括火灾报警控制器

29、感烟探测器连底座、感温探测器连底座、声光报警器、消防警铃、手提式二氧化碳灭火器等。技术参数：(1)火灾报警控制器 液晶屏规格：240X160点； 控制器容量：最大容量为242个地址编码点； 可外接64台火灾显示盘；联网时最多可接32台其它类型控制器； 30个直接手动操作总线制控制点； 配置6路直接控制点； 线制：控制器与探测器间采用无极性信号二总线连接； 直接控制点与现场设备采用三线连接，其中COM为公共线，0和COM用于控制启停设备，I和COM用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能； 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）； 控

30、制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V电源线）； 使用环境：温度：0+40；相对湿度W95%,不结露； 电源：主电为交流220V,内装DC12VIOAh密封铅电池作备电。（2）声光报警器 工作电压：信号总线电压：24V,允许范围：16V28V； 电源总线电压：DC24V允许范围：DC20V-DC28V； 工作电流：总线监视电流W0.8mA总线启动电流W6.OmA电源监视电流WIOmA电源动作电流W160mA90mA; 线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接； 声压级N85dB（正前方3m水平处（A计权）； 闪光频率：0.8Hz-

31、1.0Hz； 变调周期：4（1+20%）s； 声调：火警声； 使用环境：温度：TOc+50相对湿度W95%,不结露； 外壳防护等级：IP43。（3）感烟探测器连底座 内置带A/D转换的八位单片机，具备强大的分析、判断能力； 通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，提高整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况； 底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏。(4)感温探测器连底座 工作电压：总线24V;

32、监视电流WO.8mA; 报警电流WL8mA； 报警确认灯：红色，巡检时闪烁，报警时常亮； 使用环境： AIR类别：典型应用温度25；范围-10C50C BS类别：典型应用温度40；范围-10C65C温度：-10+50; 相对湿度W95%,不结露； 编码方式：十进制电子编码； 外壳防护等级：IP33。(5)排烟风机 监视电流：0.8mA,报警电流WlOIi1； 风量(m3h):2200m3/h 风压：W330Pa 功率：0,75KW 工作电压：380VAC(6)安全出口 新国标安全出口指示标志； 功能：安全出口指示； 电压：DC24V； 功率：5W; 应急时间已90分钟； 光源类型：LED光源；

33、 应急亮度：50-300CHm2o(7)应急照明灯 新国标多功能应急照明灯； 功能：应急照明； 电压：DC24V； 功率：5W; 应急时间已90分钟； 光源类型：LED光源； 应急亮度：50-300CHm2oTS504.10机房动环监控系统在收费站机房设置相应的机房动环监控系统，包括环境监控主机、温湿度感应器等。安庆西、高铁新区收费站动环系统接入茶岭路段中心。动环监控系统施工要求：1 .设备安装调试，应能接入茶岭路段中心；2 .设备线路改造含主材，管线敷设、安装，管线应符合国家技术文件要求，安装应牢固、美观；3 .管控平台系统信息资料的录入与完善，并对相关人员进行操作培训。动环监控系统设备要求

34、1)环境监控主机 动力环境监控主机集串口，DLDO,12V电源于一体，可直接接烟感、漏水，空调等被监控设备； IU机架式安装，内置三8个RS232口或RS485口、三16个数字量输入、三4个数字量输出； 内置基于Linux操作系统的嵌入式组态监控系统，具有数据采集、分析处理、联动控制、报警通知等各种功能，内嵌WEB服务器，支持WEB浏览； 监控平台软件具有页面显示、实时事件查看和管理、历史事件查看和管理、语音报警、设备测点属性修改等功能；具有本地声光报警、短信报警提示等功能。(2)温湿度感应器 LCD显示； 温度测量范围-20oC-80oC; 湿度测量范围O-IO0%RH,精密网络型温湿度
