医用呼吸道湿化器.ppt

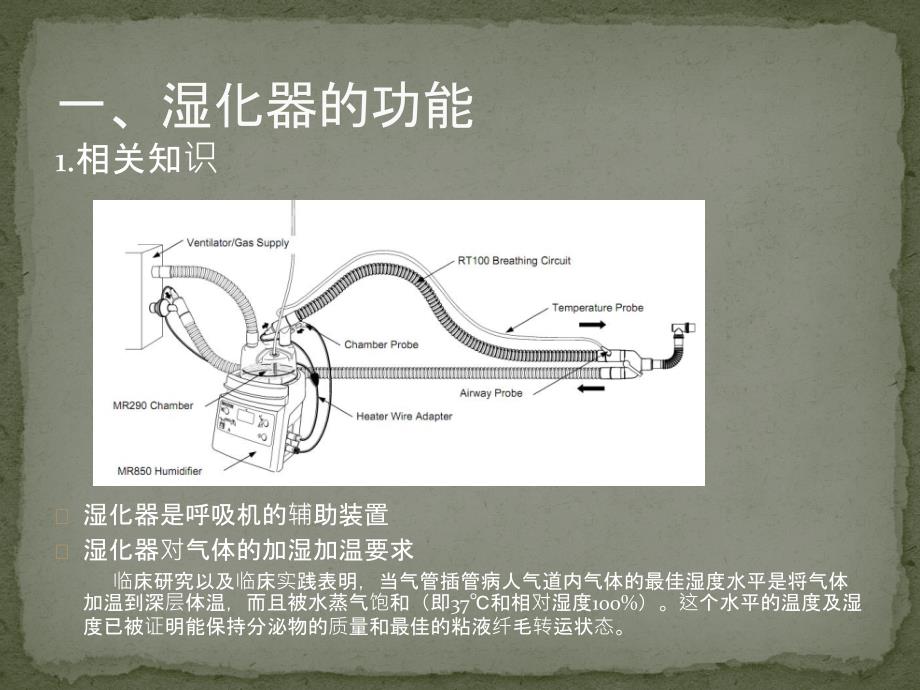

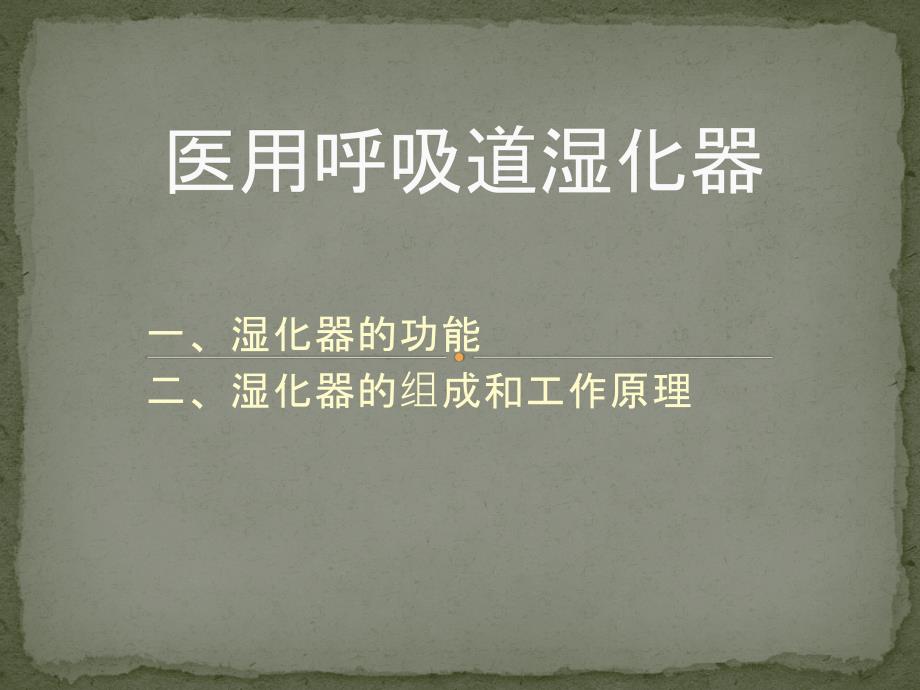

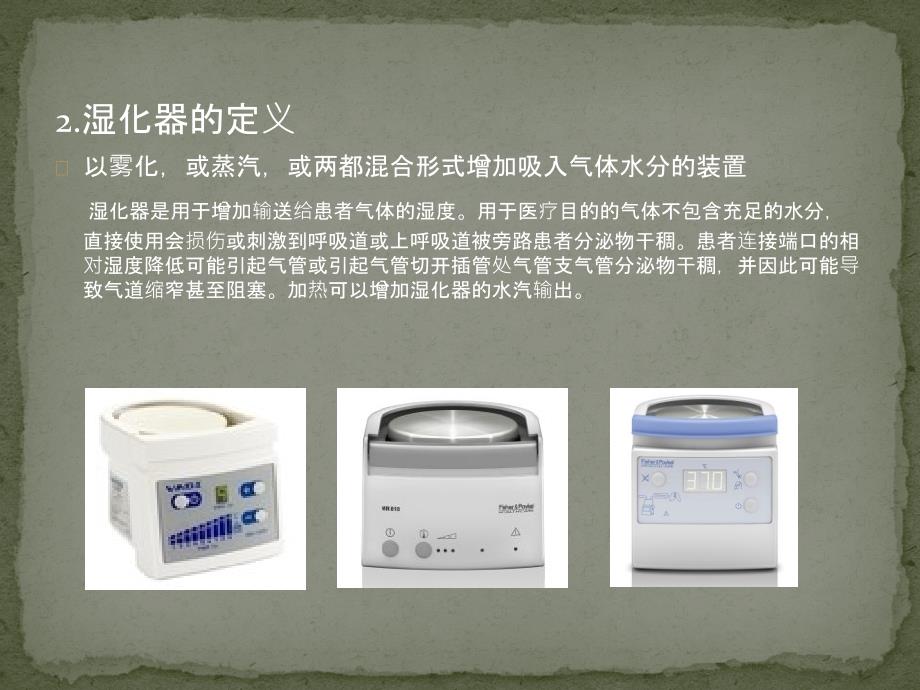

1、一、湿化器的功能二、湿化器的组成和工作原理医用呼吸道湿化器医用呼吸道湿化器1.相关知识 湿化器是呼吸机的辅助装置湿化器对气体的加湿加温要求临床研究以及临床实践表明，当气管插管病人气道内气体的最佳湿度水平是将气体加温到深层体温，而且被水蒸气饱和（即37和相对湿度100%）。这个水平的温度及湿度已被证明能保持分泌物的质量和最佳的粘液纤毛转运状态。一、湿化器的功能一、湿化器的功能2.湿化器的定义以雾化，或蒸汽，或两都混合形式增加吸入气体水分的装置 湿化器是用于增加输送给患者气体的湿度。用于医疗目的的气体不包含充足的水分，直接使用会损伤或刺激到呼吸道或上呼吸道被旁路患者分泌物干稠。患者连接端口的相对湿

2、度降低可能引起气管或引起气管切开插管处气管支气管分泌物干稠，并因此可能导致气道缩窄甚至阻塞。加热可以增加湿化器的水汽输出。3.湿化器的国标要求和行业标准要求湿化器应符GB9706.1-2007和YY0786-2010或YY0735.1-2009 GB9706.1-2007：医用电气设备-安全通用要求 根据YY0786-2010有以下测试要求：测试气体应是医用空气、医用氧或两者混合气贮水器中加最大容量蒸馏水呼吸管路中传输气体温度测量点离患者连接端口不超过50mm测气体温度的显示范围至少应为25 45 测量精度2 传输气体温度超过43 需报警且切断加热患者连接端口25cm范围内的可触及表面温度不应

3、超过44 任意方向倾斜20，同时以最大工作流速工作，应确保无液体流入呼吸系统中最低进气温度或最高进气温度，最低环境温度或最高环境温度，最低流速或最高流速，任意三者的组合情况下功能的测试（8种组合）湿化器在未装任何液体时进行操作湿化器包括温度传感器，温度传感器任何一故障状态，如 -温度传感器一路断路 -温度传感器一路短路 -温度传感器从湿化控制系统中脱落 -温度传感器从呼吸管路或湿化器中脱落软件错误所带来的安全方面危险（例如对患者的热损伤）4.应用范围 主要是与呼吸机的呼吸回路相连接，提供增加吸入气体的湿度和温度1.湿化系统的组成 湿化系统组成部分：湿化器，呼吸管路，呼吸管路加热器，呼吸管路加热

4、控制器，和温度传感器二、湿化器的二、湿化器的组组成和工作原理成和工作原理2.湿化器的种类 湿化器分简单型和高级型简单型湿化器区别：只有加热盘，不带呼吸管路加热控制器，和呼吸管路温度传感器，需人工根据实际情况调节温度。如-恺得VH-1500：规格参数：温度到达所需时间：小于等于30分钟温度段数选择：0到9段底盘温度分别如下效能：在环境温度23C2C下，呼吸管路120cm长，加热底盘温度及病人端Y温度分别如下：温度准确度：3C过热保护：底盘温度超过摄氏955C时，将自动断电且无法再开机低温报警：当加热30分钟后，底盘温度未达到设定值时，显示窗会出现“L”，并发出警报声。随机中断加热。高温报警：当温

5、度高于85C时，显示窗会出现”H”,，并发出警报声。随机中断加热。0 1 2 3 4 5 6 7 8 9 不加热 45C 48C 52C 56C 60C 64C 68C 71C 75C 温度段数 底盘温度（C）恒定流速范围（LPM)病人端Y（C）3 52 540 2630 5 60 540 3034 8 71 540 3336 高级型湿化器区别：有加热盘，同时带呼吸管路加热控制器，和呼吸管路温度传感器，温度无需人工调节，自动调节控制如Fisher&Paykel MR850:规格参数加热功率：加热板-150瓦，加热线-60瓦（22V交流电）加热板过高温度切断：118 6 温度控制设定：有创模式：

6、水罐出气口：35.542，气道端：3540 无创模式：水罐出气口：3136，气道端：2834 温度显示范围:1070 ,精确度：0.3（温度在2545 范围内）预热时间：少于30分钟高湿度警报：显示温度为摄氏41度或气道端温度超过摄氏43度即发出报警低湿度警报：处于摄氏29.5度时每隔10分钟音响报警一次，以及（仅限有创模式）处于摄氏34.5度时每隔60分钟音响报警一次音响标准：在距离1米处，警报音响超过50分贝建议工作环境温度范围：1826 建议流量范围：有创模式：达60L/min,无创模式：达120L/min湿度性能：有创模式：33mg/L,无创模式：10mg/L湿化器分为以下几大部分：壳

7、体部分-起支撑固定各零件部件和保护内部零件作用及隔热作用加热盘部分-对湿化灌进行加热电路部分-对加热进行控制、显示相关信息，响应操作要求线材连接部分-电源的连接、电温度传感器的连接、加热线的连接加热盘部分加热盘壳体材质-铝（铝的比热容：0.88kJ/(kg)）3.3.湿化器的湿化器的组组成成金属名称金属名称铝铁铜锌银铅汞汞比热容（kJ/kg.）0.880.460.390.390.240.130.14加热板 云母板上绕加热丝(HP-5 硬质白云母板，持续使用耐温500，间歇使用温度850)(HP-8 硬质金云母板，持续使用耐温850，间歇使用温度1050)加热丝材质：镍铬合金丝（Cr20Ni80

8、Cr30Ni70）使用温度12001250 铁铬铝合金丝（1Cr13AL4,1Cr21AL4,0Cr27AL7Mo2）,使用温度：9501400 温度传感器温度过热断路保护器温度测量传感器（热敏电阻）电路部分电路分为硬件部分和软件部分硬件电路按功能可以划分为以下几个部分：电源部分、控制处理部分、电路功能执行部分，显示部分，信号采集部分。电源部分-电路的不同部分对电压的要求不一样，如加热盘所需电压为220V,单片机所需电压为5V,加热线所需电压为22V常见元件：变压器（可输出多组交流电压），开关电源，稳压管控制处理部分-根据预先编好的软件和反馈信息及操作指令对执行电路进行控制及将相关信息从显示

9、电路部分显示出来常见元件：单片机及单片机配套电子元件（NXP-P80C557E4EFB 恩智浦）单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统电路功能执行部分-完成低压控制高压，小电流控制大流功能常见元件：继电器，光耦，可控硅，三极管显示部分-将机器的相关信息显示出来，包括声音 常见元件：LED灯，数码管，液晶显示屏，蜂鸣器信号采集部分 将外界的信息反馈给单片机常见元件：温度传感器软件部分-根据功能要求，按单片机的编码规则，将代码写单片机中常用编程语言：C语言，汇编语言 谢谢！
