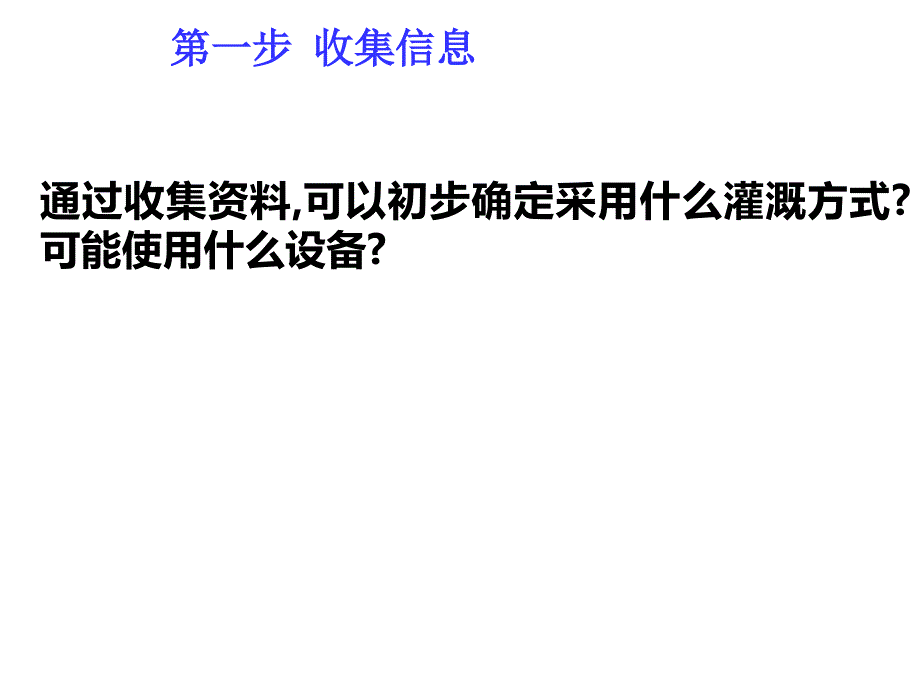

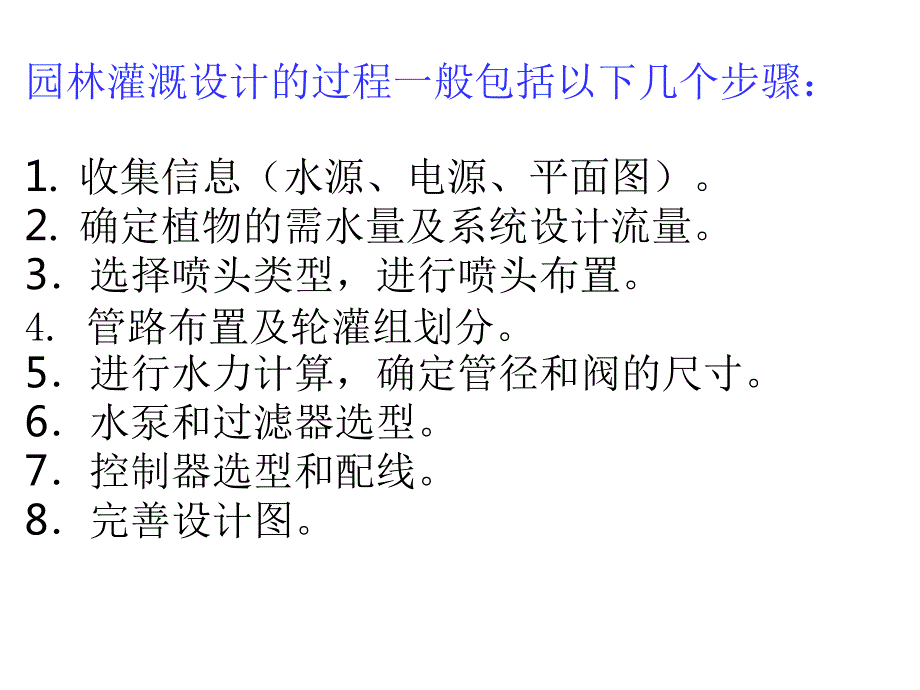

1、园林灌溉设计刘亮yyyy年M月d日星期7/9/20251园林灌溉设计的过程一般包括以下几个步骤：1.收集信息（水源、电源、平面图）。2.确定植物的需水量及系统设计流量。3选择喷头类型，进行喷头布置。4.管路布置及轮灌组划分。5进行水力计算，确定管径和阀的尺寸。6水泵和过滤器选型。7控制器选型和配线。8完善设计图。第一步第一步 收集信息收集信息通过收集资料,可以初步确定采用什么灌溉方式?可能使用什么设备?1客客户户要要求求:计划做成什么标准的灌溉系统（爱爱好、投资）好、投资）？*2 2、现场图、现场图:A A、确定灌溉区域：确定灌溉区域：B B、确确定定灌灌溉溉植植物物类类型型：有哪些植物？它们
2、的需水性、间距及高度如何？C C、比例尺：尽量避免弄错尺寸比例尺：尽量避免弄错尺寸D D、地形：注意起伏地形：注意起伏E E、其其它它：道道路路和和建建筑筑物物等等非非灌灌溉溉区区域域的的要要求求,尽尽量避免喷洒到非灌溉区域量避免喷洒到非灌溉区域*3.3.水源：水源：采用什么水？含什么杂质？流量是多少？压力是多少？采用什么水？含什么杂质？流量是多少？压力是多少？流量估算方法流量估算方法：Q=9d2*V/104 式式中中:Q-估估算算流流量量(m3/h);d-管管内内径径(mm);V-经济流速经济流速(1.52.3m/s)。4.4.气象资料气象资料:风速、光照（蒸发蒸腾量）。5.地形及土壤类型：
3、地形及土壤类型：土壤的人渗能力与灌溉方式土壤的人渗能力与灌溉方式 土壤类型允许的最大喷灌强度（mm/hr)0-5%坡度5-8%8-12%12%以上覆盖 裸露 覆盖 裸露 覆盖 裸露覆盖 裸露砂土5050383838252513覆砂土4438322525191910砂壤土4425322025151910覆砂壤土321925131910138粉砂壤土25132010158105覆粉砂壤土15813510483粘土54433231.5植物需水量与下列参数有关植物需水量与下列参数有关:最大最大ETET值值(蒸发蒸腾量蒸发蒸腾量):):取决于气候条件取决于气候条件,一般取月平一般取月平均值，可以查参考表
4、均值，可以查参考表.植物系数植物系数CF:CF:取决于植物类型和养护要求取决于植物类型和养护要求,可以查参考可以查参考表表.灌溉效率灌溉效率CI:CI:取决于灌溉方式和灌水器取决于灌溉方式和灌水器,可以查参考表可以查参考表.喷头分组效率喷头分组效率CP：一般取：一般取95%实际日需水量实际日需水量PDA=CF*ET/CI/CPPDA=CF*ET/CI/CP不同的植物，需水量不一样，要分成不同区域，分别进不同的植物，需水量不一样，要分成不同区域，分别进行计算。行计算。第二步第二步 确定植物需水量及系统设计流量确定植物需水量及系统设计流量气候与气候与ETET参考对照表参考对照表气候 ET值（mm/
5、每天）湿冷2.5-3.8干冷3.8-5.0湿暖 3.8-5.0干暖5.0-6.4湿热5.0-7.6干热7.6-11.4注：表中,冷指仲夏最高气温低于21摄氏度；暖指仲夏最高气温在21-32摄氏度；热指最高气温高于32摄氏度；湿指仲夏平均相对湿度大于50%；干指仲夏平均相对湿度低于50%。植物类型植物类型系数范围系数范围低低高高树树0.30.8灌木灌木0.30.7地衣地衣0.30.6冷季性草冷季性草 普通养护普通养护0.650.7 高养护（如运动场）高养护（如运动场）0.70.75 最高养护（如四季常绿草坪）最高养护（如四季常绿草坪）0.80.85暖季性草暖季性草 普通养护普通养护0.250.4
6、 高养护（如运动场）高养护（如运动场）0.450.55 最高养护（如四季常绿草坪）最高养护（如四季常绿草坪）0.550.7作物系数作物系数(CF)参考对照表参考对照表中国参考作物腾发量（中国参考作物腾发量（ETETO O)-)-部分城市部分城市 CICI灌溉效率参考表灌溉效率参考表 灌溉类型灌溉类型系数范围系数范围滴灌滴灌80-90%旋转喷头旋转喷头70-80%散射喷头散射喷头60-70%例：高尔夫练习场高尔夫练习场 高高尔尔夫夫练练习习场场在在上上海海，有有50000 m的的冷冷季季草草坪坪，采采用用旋旋转转喷喷头头，球球场场需需高高养养护护，ET值值最最高高发发生生在在7月，月平均月，月平
7、均150mm，（，（ET取取5mm/天）。天）。计算每天需要多少水？计算每天需要多少水？ET草坪草坪=CF x ET=0.75 x 5=3.8mm/天天取灌溉效率为取灌溉效率为80%(旋转喷头旋转喷头)取喷头分组效率为取喷头分组效率为95%每天灌溉量每天灌溉量=3.8/0.8/0.95=5 mm/天天草坪每天最大需水量草坪每天最大需水量=5mm/天天 x 50,000m =250,000 升升/天天 =250 m/天天注：注：mm 深深 x m 面积面积=L 体积体积 够够 不够不够继续设计继续设计 划分区域划分区域 减小灌溉面积减小灌溉面积 采用较低作物系数采用较低作物系数 寻找更多水源寻找
8、更多水源你有足够的水吗？系统设计流量系统设计流量系统设计流量取决于植物需水量及灌溉时间系统设计流量取决于植物需水量及灌溉时间,它的大小决定了管路系统的大小。它的大小决定了管路系统的大小。灌溉制度：灌溉制度：一般以一般以14天为一个周期，在这个周期内允许有天为一个周期，在这个周期内允许有2天不灌溉；一般在晚上灌溉（减少蒸发损失，减天不灌溉；一般在晚上灌溉（减少蒸发损失，减少公共危害或损坏），一天允许灌少公共危害或损坏），一天允许灌8个小时。个小时。这意味着我们需要在这意味着我们需要在10天内（每天灌天内（每天灌8小时）小时）将将14天的需水量全部灌完！天的需水量全部灌完！前面，我们已经计算出植物
9、理论上每天的最大需水量为250立方米/天。所以我们可以计算出：系统设计流量系统设计流量=250X14/10/8=44立方米立方米/小时小时第三步第三步 喷头的选型与布置喷头的选型与布置 1.喷头的选型喷头的选型需要考虑：需要考虑：灌溉区域的植物分布：灌溉区域的植物分布：如果是密植植物，一般选择喷灌；如果稀疏植物（间距80mm以上），宜选用滴灌以节省水资源。灌溉区域的形状：灌溉区域的形状：在区域允许的情况下，尽可能选用半径大的喷头，因为，一般说来，喷洒半径大的喷头其单位成本会低些。特殊场地的要求：特殊场地的要求：体育场：选择运动场专用喷头（体育场：选择运动场专用喷头（6504/7005/8005
10、公共场所：选择抗人为损坏强的商用喷头公共场所：选择抗人为损坏强的商用喷头（5505/7005/8005）大块草坪，宜用喷洒距离远的旋转喷头大块草坪，宜用喷洒距离远的旋转喷头狭长小块草坪，宜用喷洒距离短的散射喷头狭长小块草坪，宜用喷洒距离短的散射喷头 滴灌管：适用于花卉及灌木等稀疏植物，工作压力滴灌管：适用于花卉及灌木等稀疏植物，工作压力0.6-4.0公斤，滴头间距有公斤，滴头间距有30.5cm，45.7cm,61.0cm三种规三种规格，铺设间距约格，铺设间距约50CM铺一条。铺一条。PC系列压力补偿式滴头：系列压力补偿式滴头：适用于间距大的灌木及树木灌溉，滴适用于间距大的灌木及树木灌溉，滴头
11、间距根据植物间距而定，滴头数量根据植物大小和需水量而定，头间距根据植物间距而定，滴头数量根据植物大小和需水量而定，每棵灌木设每棵灌木设1-2个滴头，每棵树设个滴头，每棵树设2-4个滴头个滴头。插入PE管用1/4”软管与分流帽连接分流帽用 1/4”软 管与滴头连接树根灌水器系列家族树根灌水器系列家族树根树根 系列系列(4”x 36”)(10,2 x 91,4 cm)灌木系列灌木系列(2”x 10”)(5,1 x 25,4 cm)迷你树根系列迷你树根系列(4”x 18”)(10,2 x 45,7 cm)直接向树木根部输水，同时具有透气功能，适用于灌木及树木灌溉，数量和位置直接向树木根部输水，同时具
12、有透气功能，适用于灌木及树木灌溉，数量和位置根据植物大小而定，建议每棵树设根据植物大小而定，建议每棵树设3个（个（120度度1个）。个）。雨鸟商用地埋旋转喷头系列雨鸟商用地埋旋转喷头系列Falcon65047005/8005115-E5500 Series新新适用于大面积草坪、存在人为损坏（踢、拧）严重适用于大面积草坪、存在人为损坏（踢、拧）严重的地方。的地方。气候条件的影响：气候条件的影响：在风比较大的地方，宜选用低仰角喷嘴，以降低风的影响，在设计时，对喷洒半径也要作一定保留。工作压力：工作压力：尽量以最佳工作压力作为设计压力尽量以最佳工作压力作为设计压力,在不能加压的地方，喷头的工作压力要
13、以水源压力为基础选择。水质情况：水质情况：如果水质比较差，又不能作深层处理，宜选用抗污或抗堵塞能力比较强的喷头，如摇臂喷头及球驱动喷头。景观要求：景观要求：在园林灌溉中，宜选用地埋式喷头，它们平时埋在绿地之下或灌木丛中，不影响原有景观效果，也不影响剪草机及绿篱机的工作。节水要求节水要求：尽量避免浇到道路上。土壤类型和入渗率：土壤类型和入渗率：在入渗能力差的地方（土壤类型和场地坡度过大），不宜选用喷灌强度高的喷头，如散射喷头。土壤类型/入渗率类型 :入渗率 mm/hr Sand 沙土 20Fine Sand 细沙 15-20Sandy Loam 沙壤土 10-18Loam 壤土 10-15Sil
14、t Loam 粉沙壤土 8-12Clay Loam 粘壤土 5-10Clay 粘土 1-52 2、喷头的布置、喷头的布置 喷头布置的一般规则：喷头布置的一般规则：一般先沿灌溉区域的边角布置，然后布置不规则场地一般先沿灌溉区域的边角布置，然后布置不规则场地中间区域。中间区域。（沿周边布置的一个实用方法：先测得边（沿周边布置的一个实用方法：先测得边长，用边长除以喷头设计喷洒半径，将结果向上取整长，用边长除以喷头设计喷洒半径，将结果向上取整得出喷头数量，最后再用边长除以喷头数量即可得出得出喷头数量，最后再用边长除以喷头数量即可得出喷头间距）。喷头间距）。喷头间距为确保喷洒效果好，喷头叠加喷洒模式。一
15、般用喷头喷洒直径（在给定的压力和喷嘴条件下）的50%作为间距:喷头间距为喷射直径的50%风的影响有些灌溉区域受风的影响，需要不同的喷头间距，其降雨强度也不一样，因此需要分区 风速 间距(%直径)0-5 Km/hr 55%5-11 Km/hr 50%11-20 Km/hr 45%喷头布置形状喷头布置形状应该成正三角形、正方形、变形的三角形和变形喷头布置形状应该成正三角形、正方形、变形的三角形和变形的正方形，其中：的正方形，其中：A A、正方形布置：正方形布置：适用于地块规则，边缘成直角的条件。这种形适用于地块规则，边缘成直角的条件。这种形式设计简便，容易做到使各条支管的流量比较均衡。式设计简便，
16、容易做到使各条支管的流量比较均衡。B B、三角形或正三角形布置：三角形或正三角形布置：适用于不规则地块，或地块边界为适用于不规则地块，或地块边界为开放式，即使喷洒范围超出部分边界也影响不大的情况。这种开放式，即使喷洒范围超出部分边界也影响不大的情况。这种布置抗风能力较强，喷洒均匀度要高于矩形或正方形，同时所布置抗风能力较强，喷洒均匀度要高于矩形或正方形，同时所用喷头的数量相对较少，但不易作到使各条支管的流量均衡。用喷头的数量相对较少，但不易作到使各条支管的流量均衡。C C、有时地块形状十分复杂，或地块当中有障碍物，喷头的布置有时地块形状十分复杂，或地块当中有障碍物，喷头的布置形式可以采用多种形
17、式混合布置。形式可以采用多种形式混合布置。尽量避免使用五角形：五角形布置通常会加大喷头间距并漏掉尽量避免使用五角形：五角形布置通常会加大喷头间距并漏掉喷头。喷头。正三角形布置实例（均匀度好、省喷头，但会浇出场地、不规则地形）正方形布置实例（布置简单，规则地形）喷头布置:一般喷头正方形和三角形布置，其灌溉强度不同，因此需要分区。LLL0.866xL计算灌溉强度正方形 灌溉强度(mm/hr)=1 x 喷嘴流量(m/hr)x 1000 间距(m)x 间距(m)例如:Falcon 6504#18 喷嘴,在 5 Kg/cm压力下,正方性(18m x 18m):灌溉强度=4.23 x 1000=13 mm
18、/hr 18 x 18注意：雨鸟产品介绍灌溉强度是假设喷头180度旋转强度三角形灌溉强度(mm/hr)=1x 喷嘴流量(m/hr)x 1000 (0.866 x 间距(m)x 间距(m)例如:Falcon 6504,#18 喷嘴在 5 Kg/cm压力下,采用正三角形(18m x 15.6m)灌溉强度=4.23 x 1000 =15 mm/hr 0.866 x 18 x 18注：三角形灌溉强度增加，均匀性好，对抗风效果好。计算灌溉强度等灌溉强度当喷头组合时，其有不同的喷洒角度，因此要采用相同的灌溉强度相当重要.例如 1/4圆的 喷洒量只要半圆喷洒量的一半，因为面积只有一半。散射喷头容易选择 有
19、MPR喷嘴对于 5000+(有 射程为7.6m,9.1m和 10.7m MPR喷嘴)对其他旋转喷头喷嘴 不宜取得相匹配的灌溉强度 有时可在喷嘴选择上做一些变化以使灌溉强度尽量相近。MPR 等喷灌强度概念灌溉太多产生径流没有足够水采用 MPR 喷嘴喷洒更均匀0.21 m3/h0.42 m3/h0.84 m3/h0.42 m3/h0.42 m3/h0.42 m3/h灌溉均匀性非常均匀不均匀测量均匀性分布均匀系数（Distribution Uniformity）比较 25%最干区域的平均水量与所有灌溉量筒的水量平均值之比:DU%=M25 x 100 M 将量雨筒规则放在喷洒区域内，喷洒一定时间，记录
20、所有量雨筒的降雨量，计算所有读数平均值和读数最少的25%平均值.DU 应该 75%延时系数（Scheduling Coefficient）该系数表明灌溉时间增加，以确保最干X%区域内达到平均灌溉量如果用25%的最干区域读数计算DU值，则 SC 25%=1/DU 25%一般延时系数SC是平均10%的最低读数值。SC 10%=1/DU 10%对草坪灌溉SC应该小于1.3均匀系数（Christiansen Coefficient of Uniformity）该计算值测量每个量雨筒的读数与平均的变化量:Cu=(1 Sum Md)x 100 M x nM=所有量雨筒的平均值Sum Md=所有与平均值的变
21、化值绝对值之和N=量雨筒数 CU 大于 84%布置好但压力低加大喷头间距，压力好喷头布置合理，压力好第四步第四步 管路布置及轮灌组的划分管路布置及轮灌组的划分主管路的布置尽量减小管径：大的系统，采用闭合管路尽量减少穿越障碍物：尽量减少交叉：一般用承压10公斤的 UPVC：主管路管径的初步估算主管路管径的初步估算主管路流量按系统设计流量估算主管路流量按系统设计流量估算流量估算方法流量估算方法：Q=9d2*V/104 式式中中:Q-估估算算流流量量(m3/h);d-管管内内径径(mm);V-经济流速经济流速(1.52.3m/s)。支管的布置与轮灌组划分支管的布置与轮灌组划分轮灌组：轮灌组：同时工作
22、的阀，可能是1个阀，也可能是多个阀将系统设计流量作为单个轮灌组的流量进行计算。用系统设计流量除以单喷头流量取整,得出每个轮灌组的喷头数量。每个轮灌组的流量尽可能一致或相近。灌溉强度相差大的喷头（如：散射喷头与旋转喷头）不能划在同一轮灌组。*尽量减小管径：尽量减小管径：管道分流，尽量使用小口径的管道分流，尽量使用小口径的阀（园林灌溉，支管阀建议一般不超过阀（园林灌溉，支管阀建议一般不超过2寸）寸）管道分流，减小管径管道分流，减小管径大管径，大阀门大管径，大阀门尽量减少穿越障碍物尽量减少交叉考虑水力平衡：水力中心原则水力中心坏好支管管径的初步估算支管管径的初步估算支管流量按所带喷头流量逐级估算支管
23、流量按所带喷头流量逐级估算流量估算方法流量估算方法：Q=9d2*V/104 式式中中:Q-估估算算流流量量(m3/h);d-管管内内径径(mm);V-经济流速经济流速(1.52.3m/s)。第五步第五步 水力计算，确定管径及阀门尺寸确定水力计算，确定管径及阀门尺寸确定采用Hazen Williams 公式,Darcy Weisbach公式,或 Colebrook-White 公式等沿程公式表示如下:H=f x V x L D x 2g其 H=沿程水头损失 f=摩擦系数 D=管径 V=流速 g=9.8 m/s L=管长沿程损失的计算支管大小(阀门以后)支管流速小于 2 m/s(50&90mm),
24、小于1.8m/s (40mm)小于 1.2 m/s(25mm)同一支管内喷头压力差小于10%（20%）。例如:如果用 7005 设计压力为 5 Kg/cm,最大可接受压力 5.25 Kg/cm,最小压力为 4.75 Kg/cm支管压力损失是指阀门到支管最末位置（计算要考虑多孔系数）关键途径最长或最多喷头途径，采用水力中心关键途径.考虑投资主管比支管更贵.减少主管长度，也许增大支管管径（但不是总是采用“水力中心”原则)减少挖沟量 主管和支管尽可能在同一沟内，也许有些影响支管设计例 1:6 个个F6504,#18 喷嘴，设计工作压力：喷嘴，设计工作压力：500Kpa(允许偏允许偏差差475-525
25、 Kpa).，16m 间距，间距，UPVC流量流量7.085.94.723.542.361.18管径管径80mm80mm50mm50mm40mm25mmKpa/m0.250.140.70.440.60.9长度长度81616161616磨擦损失磨擦损失22.2411.27.049.614.4水压水压478.5480.5482.7494501510.6525 Kpa阀门流量=7.08L/s(425L/min),所以选50mmPGA（200PGA）例 2:6个个F6504,#18 喷嘴，设计工作压力：喷嘴，设计工作压力：500Kpa(允许偏允许偏差差475-525 Kpa).，16m 间距，间距，U
26、PVC。流量流量3.542.361.18管径管径50mm40mm25mm每米损每米损失失Kpa/m0.440.60.9长度长度81616磨擦损磨擦损失失3.529.614.4水压水压497.5501510.6阀门流量=7.08L/s(425L/min),所以选50mmPGA（200PGA）流速不要超过 1.5 m/s限制流速主要是防止关闭阀门时产生水锤，减少弯头和连接件的压力管径为 100mm 主管,每 12.8cm 有 1Kg 水,因此可以想象 200 m(1560 Kg)主管道水在 1.5 m/s.流速下，如果突然在1秒钟内关闭阀门，其动能将产生f 2343 牛顿!沿程损失由公式计算沿程损
27、失 x 1.05 为局部损失一般将主管的水头损失控制在0.5 Kg/cm(50 Kpa)环路主管道 简单化计算是假设主管道流量是设计流量的一半。主管的大小主管的大小高程对压力影响喷灌设计水力计算小工具介绍电磁阀的选型原则：电磁阀的选型原则：电磁阀的过流能力和压力损失：电磁阀的过流能力和压力损失：通过电磁阀的水流量不能超过它的最大过流量。同时水流通过电磁阀时的压力损失不要超过0.4MPa。电磁阀的尺寸：电磁阀的尺寸：电磁阀的尺寸规格通常与支管的公称管径相同。在某些特殊情况下，阀门的尺寸可能小于或大于支管管径，但相差不应超过一级管径的范围。工作压力工作压力：支管进水口压力不能超过电磁阀的最大工作压
28、力.轮灌组阀门的选择及其安装位置轮灌组阀门的选择及其安装位置由上表可以看出：150PGA150PGA的过流量在的过流量在7-127-12吨吨/小时的情况下比较好。小时的情况下比较好。200PGA200PGA的过流量在的过流量在12-2412-24吨吨/小时的情况下比较好。小时的情况下比较好。300BPE300BPE的过流量在的过流量在40-6040-60吨吨/小时的情况下比较好。小时的情况下比较好。在水力计算中，我们必须考虑阀门引起的压力损失。在水力计算中，我们必须考虑阀门引起的压力损失。电磁阀的布置原则：电磁阀的布置原则：阀门应设置在便于操作、维修的位置便于操作、维修的位置，特别是手动操作喷
29、灌系统，最好将阀门安装在喷头的喷洒范围之外，使操作人员不会在工作时被淋湿。阀门及其阀门井（箱）的位置不能影响正常的交通、阀门及其阀门井（箱）的位置不能影响正常的交通、人为活动及园林景观。人为活动及园林景观。例如，在足球场草坪灌溉工程中，阀门不应安装在场地内部。在可能的情况下，阀门最好位于所控制的一组喷头的在可能的情况下，阀门最好位于所控制的一组喷头的中心部位，以利于平衡支管流量与压力，减小支管管中心部位，以利于平衡支管流量与压力，减小支管管径。径。泵的选型：选择水泵的主要任务是确定水泵的类型、流量和扬程。泵的类型选择泵的类型选择:管道泵：管道直接加压（压力叠加）卧式离心泵：地表水，维修方便，但
30、占空间大，需要泵房潜水泵：地表水，维修不方便，但不占空间，不需要泵房深井泵：用于深井第六步第六步 水泵和过滤器的选型水泵和过滤器的选型确定泵的类型后，计算流量和扬程。水泵流量水泵流量=最大轮灌组的流量最大轮灌组的流量，然后放大5%10%余量来选型。水泵扬程水泵扬程=最坏点喷头工作压力最坏点喷头工作压力+阀门损失阀门损失+沿程损失沿程损失+管件损失管件损失+高差引起的损失高差引起的损失：然后放大5%10%余量来选型。变变频频选选择择:在一个大的、综合性的灌溉系统中，如果轮灌组流量变化比较大,宜选择变频泵.一般遵循以下原则：一般遵循以下原则：过滤器类型选择过滤器类型选择：这：这需要了解灌溉水中含有
31、哪些杂质，需要了解灌溉水中含有哪些杂质，通常来说通常来说地面水地面水(江河湖泊江河湖泊)：一般以砂石和有机物为主，宜选用砂石过滤器作为一级过滤,如果杂质体积比较大,还需要用拦污栅作初级拦污过滤;如果含沙量大,还需要设置沉沙池作初级拦污过滤.地下水地下水(井水井水)：杂质一般以砂石主，宜选用砂石分离器作为一级过滤.无论是砂石过滤器还是砂石分离器,都可以根据需要配备网式过滤器或叠片过滤器作为二级过滤.过滤器的选型过滤器的选型确定过滤器的过滤能力：确定过滤器的过滤能力：根据灌水的要求确定，根据灌水的要求确定，一般来说，喷灌要求80-100目过滤，微喷要求80-120目过滤，滴灌要求120-200目过
32、滤。确定过滤器的流量和尺寸：确定过滤器的流量和尺寸：以灌溉系统的峰值流量以灌溉系统的峰值流量作为过滤器的流量。作为过滤器的流量。确定过滤的冲洗类型确定过滤的冲洗类型:如果系统比较大、水质很差，需要经常冲洗，建议采用自动反冲洗类型,以减少日常维护和工作量。控制器选型：控制器选型：在进行控制选型时，我们主要考虑：使用场所：室内还是室外？控制的站点数：一般来说，控制器的站数应等于或大于电磁阀数量。灌溉延续时间的限制：滴灌同时工作的电磁阀数量：控制器输出功率遥控：如果有遥控要求，就要选择能接遥控遥控装置的控制器。传感器：雨量、湿度间歇灌溉功能：可扩展性：界面：中文/英文电源获得情况：交流/直流 可升级
33、性：中控第七步第七步 控制器的选型和配线控制器的选型和配线控制器（电磁阀）配线控制器（电磁阀）配线在时序控制灌溉系统中，控制器输送到电磁阀的电压不得小于电磁阀的允许最低工作电压（一般为3V），才能保证电磁阀上的电磁头能正常打开。因此，我们必须计算控制线的电压降，即计算控制线的电阻。有两种方法，一个计算，二是查表。我们讨论第二种控制线的选型步骤如下:1.计算各站的等效线路长度等效线路长度L L,其方法如下图所示:等效线路长度等效线路长度L=L=接入改接入改站站的所有电磁阀到控制器的的所有电磁阀到控制器的距离之和距离之和第一站控制一个阀：L1=a1=610m第二站控制两个阀：L2=L2A+L2B=
34、a2+(a2+a3)=1525m第三站控制三个阀：L3=L3A+L3B+L3C=（1 x a6）+（2 x a5）+（3 x a4）=2133m2.根据等效长度,查相关的配线表,选取各站的控制线火线线号,实际工作中,尽可能在一个系统用的尽可能在一个系统用的线号不要超过两种以上。线号不要超过两种以上。3.根据最大的等效长度,查相关的配线表,选取零线的线号,因为所有电磁阀公用一条零线，所以零线零线线径一般比控制线线径大一级或等于线径最大的线径一般比控制线线径大一级或等于线径最大的控制线。控制线。根据以上方法,现在我们可以来计算并确定上图的控制线.第一站的L1=610米,第二站的L2=1525米,第
35、三站的等效长度L3=2133米,查表可知:第一站的控制线应选18#线,第二站的控制线应选16#线,第三站的控制线应选14#线,零线应选14#线.根根据据上上述述原原则则，我我们们最最终终确确定定：零零线线和和第第三三站站的的控控制制线线选选14#14#线线，第一、二站的控制线选第一、二站的控制线选16#16#线线。电缆的线径、阻抗及负载对照表（电缆的线径、阻抗及负载对照表（AWG：美国线规美国线规）添加必要的附件：快速取水阀：安装在主管上，临时补充灌溉。空气阀：泄水阀如压力调节器：使系统各个轮灌组的灌水器能在需要的工作压力下工作。雨量传感器：降雨自动关闭系统阀门箱：将阀门、线缆接头装在专门的阀箱内，便于查找和维修喷头绞接：第八步第八步 灌溉设计完善灌溉设计完善最终的设计复核和验算。完成比例图、安装图（喷头、电磁阀、控制器、泵房等）设计和施工说明 如果可能，制订灌溉制度。200PGA电磁阀安装示意图1804地埋式喷头安装示意图快速连接阀安装示意图谢谢！谢谢！联系方式手机：联系方式手机：13816200596E-mail：
