资源描述

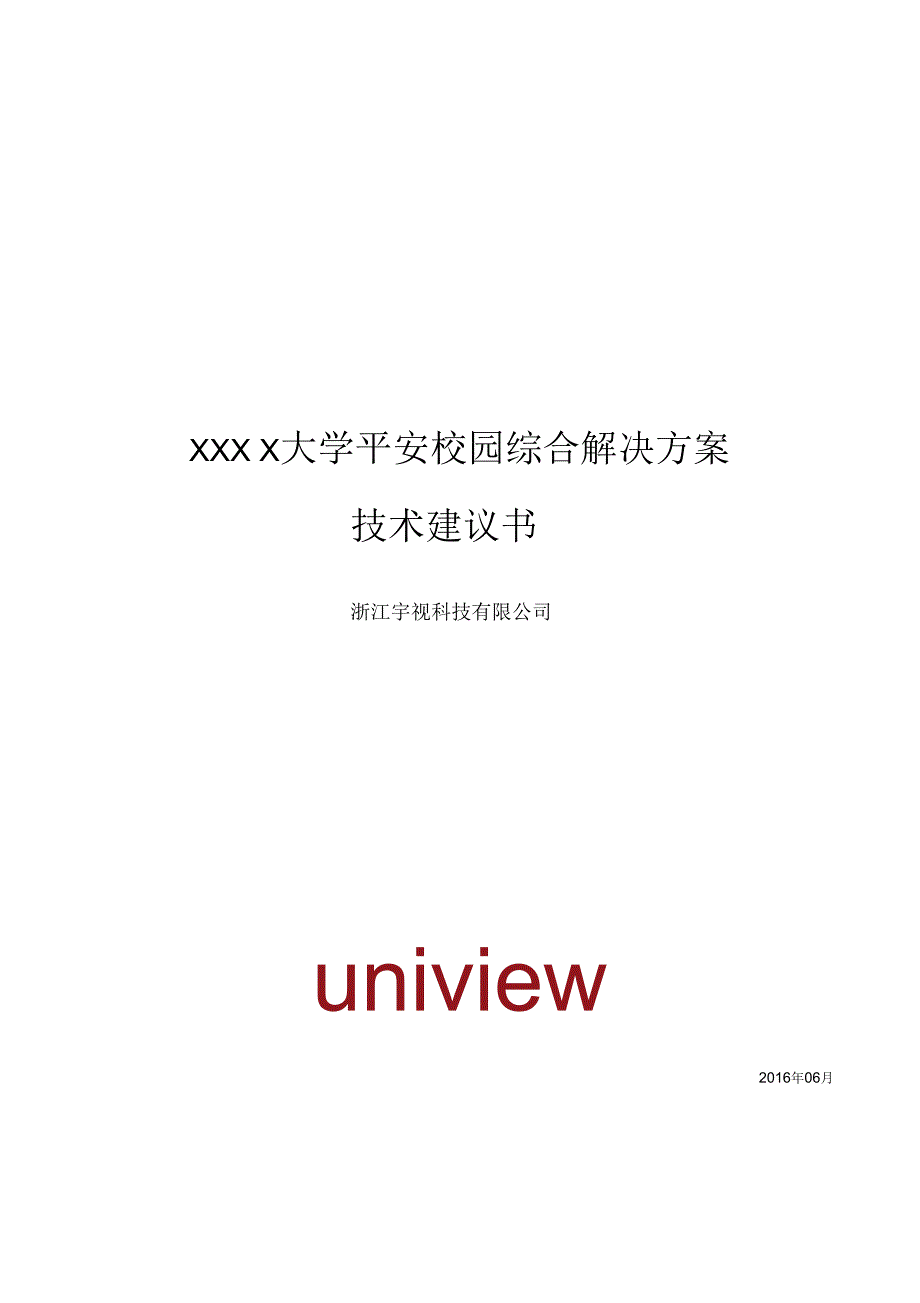

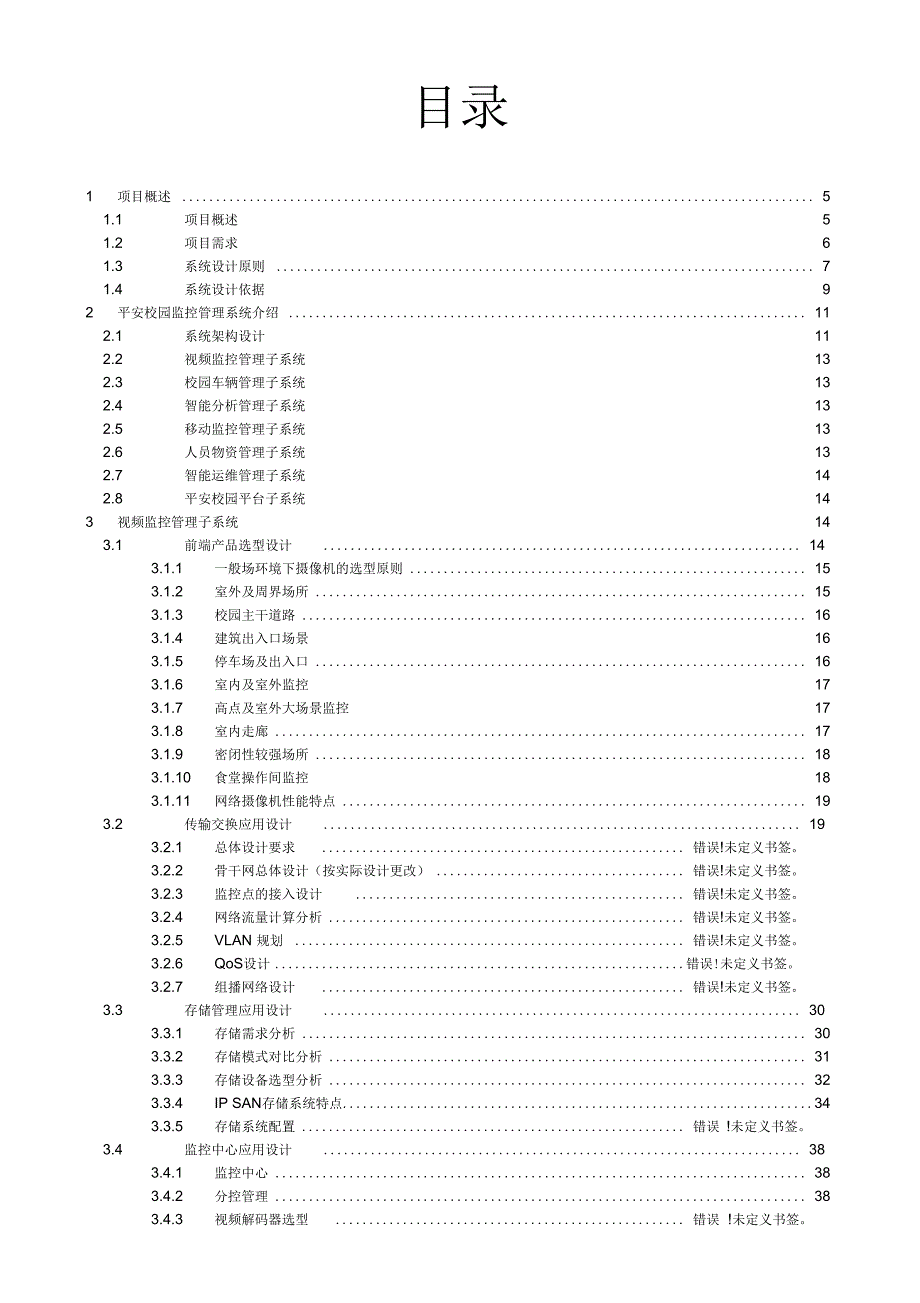

1、XXX X大学平安校园综合解决方案技术建议书浙江宇视科技有限公司uniview2016年06月目录1 项目概述 51.1 项目概述 51.2 项目需求 61.3 系统设计原则 71.4 系统设计依据 92 平安校园监控管理系统介绍 112.1 系统架构设计 112.2 视频监控管理子系统 132.3 校园车辆管理子系统 132.4 智能分析管理子系统 132.5 移动监控管理子系统 132.6 人员物资管理子系统 132.7 智能运维管理子系统 142.8 平安校园平台子系统 143 视频监控管理子系统 143.1 前端产品选型设计 143.1.1 一般场环境下摄像机的选型原则 153.1.2

2、 室外及周界场所 153.1.3 校园主干道路 163.1.4 建筑出入口场景 163.1.5 停车场及出入口 163.1.6 室内及室外监控 173.1.7 高点及室外大场景监控 173.1.8 室内走廊 173.1.9 密闭性较强场所 183.1.10 食堂操作间监控 183.1.11 网络摄像机性能特点 193.2 传输交换应用设计 193.2.1 总体设计要求 错误!未定义书签。3.2.2 骨干网总体设计(按实际设计更改) 错误!未定义书签。3.2.3 监控点的接入设计 错误!未定义书签。3.2.4 网络流量计算分析 错误!未定义书签。3.2.5 VLAN 规划 错误!未定义书签。3.

3、2.6 QoS设计错误!未定义书签。3.2.7 组播网络设计 错误!未定义书签。3.3 存储管理应用设计 303.3.1 存储需求分析 303.3.2 存储模式对比分析 313.3.3 存储设备选型分析 323.3.4 IP SAN存储系统特点343.3.5 存储系统配置 错误 !未定义书签。3.4 监控中心应用设计 383.4.1 监控中心 383.4.2 分控管理 383.4.3 视频解码器选型 错误!未定义书签。3.4.4 视频解码器特点 错误!未定义书签。4 校园车辆管理系统 394.1 校园车辆管理概述 394.2 校园出入口控制收费系统 404.2.1 设计思想 404.2.2 系

4、统组成 404.2.3 系统功能 424.2.4 车辆识别 434.3 校园违章停车管理系统 444.3.1 设计思想 444.3.2 实现方式 444.3.3 系统组成 454.3.4 系统工作原理 464.4 校园超速抓拍管理系统 484.4.1 设计思想 484.4.2 实现方式 494.4.3 系统组成 514.4.4 系统功能 554.5 校园停车场管理系统 584.5.1 系统构架 584.5.2 系统描述 584.5.3 系统功能优势 605 智能分析管理子系统 635.1 行为智能分析 635.1.1 智能拌线 635.1.2 禁区防范 635.1.3 聚集分析 635.2 人

5、脸识别分析 645.2.1 前端人脸相机采集 645.2.2 智能人脸比对 645.2.3 客户端业务呈现 645.2.4 人脸图片及存储 666 移动监控管理子系统 666.1.1 视频预览和回放 666.1.2 报警订阅 676.1.3 移动 IPC 676.1.4 应急指挥 676.1.5 车辆管理 681.1 4G布控球功能 691.1.1 组网连接 691.1.2 监控应用 701.1.3 产品特点 747 人员物资管理子系统 778 智能运维管理子系统 798.1 运维管理系统 798.1.1 通用运维管理方案 808.1.2 智能运维管理方案 819 平安校园平台子系统 839.

6、1 平安校园管理平台介绍 839.1.1 平安校园管理平台需求分析 839.2 监控平台管理系统 859.2.1 平台业务交互流 859.2.2 平台功能特点 909.2.3 平台应用特色 919.3 报警中心 949.3.1 报警订阅 949.3.2 自定义工作流 959.3.3 报警系统联动 969.3.4 消防报警系统联动 979.3.5 车辆管理联动 989.4 电子档案管理 1009.5 三维建模管理 错误 !未定义书签。9.5.1 3D 快速建模 错误!未定义书签。9.5.2 3D 安防设计软件 错误!未定义书签。10 附录(产品手册和清单汇总 错误!未定义书签。1项目概述随着教育

7、信息化工作的深入和安防技术的不断发展,校园安防保卫得到了各级教育主管 机构越来越多的重视,从以保护师生安全为目的的平安校园视频监控系统,正在延伸到综合 安全防范、车辆管理、智能应用、移动监控、人员物资管理、智能运维等各个层面。校园安 防应用虽与其他行业存在众多通性,但也有一些自身的特点和要求。诸如以下为高校建设提出了一些建设需求:高清监控录像的需求:目前主流的网络摄像机图像分辨率至少能够达到 720P(1280X 720), 甚至1080P(1920X 1080),清晰度是模拟摄像机的数倍,能够清晰地获取图像证据。各子系统整合的需求:通过平安校园管理平台,将视频监控系统、消防 &报警系统、指挥

8、 调度系统等整合在一个用户界面上统一管理,形成各子系统之间的联动,便于应急响应,能够极大地提高保卫工作的效率,形成平安校园综合监控系统。智能车辆管理整合的需求:通过综合管理平台,将校园车辆有效的管理起来,包括校园出 入口、校园道路、校园停车场,避免车辆在校园内乱停乱放,超速行驶等违章行为影响到 校园师生的学习和生活。智能视频分析系统的需求:通过前端智能分析,设置周界警戒线,进入区域等行为分析, 当其被触发时以报警事件的方式通知工作人员,能够及时应对突发事件;通过后端智能分析,采用视频浓缩,视频质量诊断等技术,有效提高工作人员的效率。面对严峻的校园安保形势,学校领导不断完善校园安防系统建设规范,

9、对校园安防建设提 出详细明确的建设要求。在相关标准的指导下,建设平安校园综合管理系统迫在眉睫。宇视 科技平安校园综合管理系统解决方案以其强大的管理能力、广泛的标准支持、可靠的系统保 障、灵活的行业应用获得高校领域客户的广泛认可。1项目概述随着XXXX大学办学规模的不断扩大以及高等教育院校“智慧校园”建设步伐的不断加快,XXXX大学原有校园安全防范管理体系已经无法满足现有的需要,根据XXXX大学校园安全防范管理体系建设的现状和实际要求,依据“平安校园”建设的相关标准,为预防、震慑 犯罪,减少财产损失,保障学校师生人身安全,完善校园安全防范体系、提高整体防控能力, 需要建设校园视频监控、消防&报警

10、车辆管理等安全防范综合业务管理于一体的平安校园管 理系统。校园监控系统将以打击、预防违法犯罪为目的,在学校室外的主要校园大门、主干 道、周界、学生活动场所、停车场等室外区域和学校室内的出入口和电梯间、主要走廊、楼梯转角、等处设立视频监控点,将监控图像实时传输到监控中心和其它相关部门,并对图像 进行实时存储,通过对监控图像的实时浏览、回放等方式,使相关职能部门直观地了解和掌 握监控区域的治安动态,有效提高校园治安管理水平,同时实现与消防&报警和车辆管理实现 联动,为XXX双学搭建一套以建立独立校园安全网络为基础,通过平安校园管理平台统一指 挥、统一联动各技防子系统的校园安全防范管理体系。1.2

11、项目需求本项目根据XXXX*学用户的实际管理需求,采用现代化的技术手段,建设一套数字 化、网络化、高清化、集成化、智能化的平安校园管理系统。具体需求如下:1)视频监控系统:校园建筑物内公共区域、室外公共区域增加网络高清摄像机,共 计新增监控点位XXXXt,部署于校园各个场景中,在此包括了智能分析系统、移动监控 系统等。2)校园车辆管理系统建设建设一整套的校园车辆管理系统,涉及到校园出入口控制收费、校园道路卡口测速和 校园道路违章停车、校园停车场等系统,同时需要整合到平安校园管理平台中, 统一界面 呈现,最大程度加强校园工作人员对车的管控力度。3)存储系统建设存储系统作为监控系统的记录、回查中心

12、根据管理需求,和安全级别不同,采用不 同的存储标准及存储设备。1080P监控摄像机,采用4Mbps码流存储;720P监控摄像机, 采用2Mbps码流存储;存储设备采用稳定、可靠的网络存储设备,存储系统存储介质采 用企业级高性能存储硬盘。所有存储记录时间设计满足1个月以上存储,根据实际的监控要求,部分要求较低的监控点位可以根据需要, 降低存储标准,满足正常使用可以保证 系统更长的存储记录时间。4)平安校园管理平台建设建设一套平安校园管理平台,通过管理平台可以对前端所有的监控点位进行实时的 监视、录像回放等操作,对前端球形摄像机可进行操作等,系统集成消防&报警系统和车辆管理系统,实现与视频监控系

13、统的联动,同时也包括了人员物资管理系统、 智能运维管 理系统等。5)监控中心建设主要用于公共区域安全监控管理,设安保监控中心及设备问。其中包括装修改造、机 房整理工程:对现有监控中心及设备机房进行装修改造, 设备机房、监控室更新防静电地 板;更新控制室空调;更新新风系统;改造原有配电控制设备并移机至设备间北侧房间; 拆除整理设备机房等。a)电视墙:设计采用X块XX寸液晶拼接屏,以3X5的阵列式排列拼接,电视墙拼 接屏可以实现单屏显示或多屏拼接显示功能。 电视墙配置1台外置高清拼接处理 器,提供至少16VGA输入、16DVI输入、15路DVI输出,实现多路视频上墙显 示、拼接显示等功能。液晶拼接

14、幕墙以液晶显示屏为基本显示单元,所有的输入信号均能显示在显示墙窗口中,全面支持图像的跨屏、漫游、画中画、叠加、缩 放等显示功能。b) LED显示屏:配置X套用于信息发布的LED显示屏,安装应与电视墙形成一体。c)解码输出:配置X台高清X路视频解码器,配置1台高性能显示工作站。d)操作控制台:新增X套X工位操作台。e)管理设备:显示工作站同时满足系统配置管理、录像查询功能。f)控制键盘:配置X台三维摇杆网络控制键盘实现平台控制功能。g)控制显示设备:系统配置X台多电脑共享器实现多台PC共享鼠标键盘及显示器。1.3 系统设计原则为了达到国内领先的目标,该系统设计应该充分考虑系统的合理性、先进性、实

15、用性、可靠性、稳定性和可扩展性的原则。合理性原则为了保证整个系统从设备配置到系统构成的合理性,系统设计根据实际状况 和建设治安防控系统的具体要求,充分满足用户在使用中的各项功能要求。为了保证系统的 顺利使用以及与已建成系统集成的顺利进行,本系统的建设需要提供开放的软件接口,提供 底层的API,从而为将来开发出实用而简易的集成软件,完成系统集成打好基础。先进性原则 当前,计算机及通信技术高速发展,使得系统的设计不但要考虑充分利用当 前的最新技术,而且还必须考虑随着技术的进一步发展,能在系统中不断溶入新技术,使系 统始终充满活力,始终保持一定的先进性。在视频监控系统的设计中,对所有设备和相应软 件

16、的设计中,应该选用国际先进的视频监控设备和系统,从而既保持传统监控系统图像质量 高的特点,同时能够彻底解决监控系统数字化、网络化过程中的瓶颈问题。真正实现国内先 进水平的目标。实用性原则 系统的建设应以实用性为基本原则。 系统功能必须满足监、控、存、查、管、 用的基本要求,硬件和软件平台界面友好、易学易用、使用方便、图像清晰;采用统一的系 统标准和通信协议,使整个系统中各个子系统间能互联互控,充分发挥整个系统的功能。可靠性原则保证安防监控系统安全、正确地完成相应功能,保证系统的完整性、正确性 和可恢复性,系统的不稳定因素要从硬件、软件系统协同运行中给予充分的防止。如有发生 也应做到可即时地恢复

17、所有产品均具有正式的出厂合格证明和权威机构的质量认证。本系统的规模无论在网络、系统平台,还是在系统应用方面都具有相当的规模, 系统的运行可靠性是主要性能之一。保证对系统提供24 小时不间断服务。系统的可靠性主要表现在以下几个方面:? 前端摄像系统的可靠性? 信号传输系统的可靠性? 数字编解码系统的可靠性? 视频存储系统的可靠性? 视频管理服务器的可靠性?网络系统的可靠性? 软件系统的可靠性?系统在设计上采用以下容错办法:? 后备电源系统? 主要设备的备品、备件?RAID 5容错机制? 硬盘MTB会10万小时?图像数据远程复制技术可扩展性原则 可扩展性原则主要体现在系统横向和纵向的扩展能力上。

18、在系统横向扩展方面,智能视频监控系统在满足当前视频监控需求的基础上,应该非常方便的扩展容量,可方便实现更大容量的视频监控系统。在纵向扩展方面,视频监控系统具有良好的兼容性和通用的软硬件接口,用户可在其基础上进行二次功能开发(如图像智能分析等) 。随着系统以后的扩展, 用户容量将会不断扩大, 新的业务功能的要求将会层出不穷。 这要求系统具备良好的可扩展性,所以在系统建设的初期,首先立足于近期的应用需求进行系统配置,而以系统的可扩展性来保证今后 510 年内的发展需求。系统的各个组成部件选用标准的硬件和软件, 各个子系统的设计模块化, 使系统可以通过模块堆叠的方式进行扩展;各部分、各小系统的接口规

19、范化,从而使软、硬件能够平滑升级或更新,网络节点的增减对网络性能的影响不大。 系统的可扩展性主要表现在以下几个方面:?视频管理系统的可扩展性?视频存储系统的可扩展性?网络系统的可扩展性?数据库系统的可扩展性?外围设备的可扩展性?应用软件系统的可扩展性安全保密性原则 整个信息系统安全的问题,是系统建设中一个优先考虑的关键,所以整个系统数据要充分安全,要严格实行操作按级管理,对关键数据实施特殊保护,各种操作要 做好记录,便于查找。图像传输网络的建设需符合公安部的有关规定,充分考虑网络的安全 性和保密性。由于本系统涉及到对楼宇内的实时监控、 数据传输量大及使用人员多,故安全性和保密性 就显得十分突出

20、和重要。在考虑系统的安全性和保密性时,除应考虑各种外界干扰外,还需 在各个环节提供安全、保密措施。系统的安全性和保密性可从以下方面加以保证。网络的安全性数字图像网络借助于单位数据专网,因此不允许与其他非内部专网进行物 理链接。软件系统的安全性操作系统级的安全规范必须满足国际C2级标准,可以保证不被身份不明的黑客所攻击。数据库的超级用户帐号即密码由服务器的系统管理员设定,数据库的一 般用户帐号和权限由数据库超级用户(数据库管理员)设定。系统维护人员可随时方便地对 数据进行备份和恢复。应用程序级的安全性 所有的操作人员进入系统前均应登录自己的帐号和密码,并通过权限管理服务器认证,核对准确后方可进入

21、系统。所有的操作人员均应规定相应的级别及权限, 任何越权的操作必须被拒绝。所有的操作、错误均应有日志记录,并可以根据工号或操作查 询。除了用户管理的基本资料外,工作人员不得对用户的其它资料和数据进行更改和操作, 除非有用户指定授权人的授权。1.4 系统设计依据系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照 以下的设计规范和要求进行:? 普通高等学校安全技术防范系统要求(GB/T 31068 2014)? 安全防范工程技术规范(GB50348- 2004)? 视频安防监控系统技术要求(GA/T367 2001)? 安全防范系统验收规则(GA308 2001)? 安

22、全防范工程程序与要求(GA/T75- 94)? 防盗报警控制器通用技术条件(GB12663- 90)? 入侵报警系统工程设计规范(GB50394-2007? 出入口控制系统工程设计规范(GB50396-2007)? 民用建筑闭路监视电视系统工程技术规范(GB50198- 96)? 建筑物防雷设计规范(GB50057 94)? 中国电器安装工程施工及验收规范(GBJZ32- 90- 92)? 信息技术客户通用电缆铺设要求(ISO/IEC11801)(GBJ115-87) 视听对象的编码( 6 部分) (ISO/IEC14496)( CECS62-9)4(ECS37-91)(GY5053-94)(

23、 GA/T74 2000)( CJJ103 2004)2平安校园监控管理系统介绍目前,整个安防监控行业已经进入了网络监控的时代,各行业联网监控需求的快速增长,对监控系统建设提出了全新的要求。普通监控厂商由于能力限制,很难涉足开发校园监控系 统的各个方面,在实现网络监控需求时其重点还是在各个子系统之上去考虑上层软件的设计。 当校园监控范围不断扩大,海量的视频存储需求不断增加,业务需求越来越复杂和灵活时, 由于普通监控厂商无法从网络监控的整体架构角度对所有网络监控的组件进行优化,只能依 靠上层软件被动的去整合异构非标的硬件、不同厂商存储、网络等,系统设计已经存在一些 不可逾越的瓶颈。因此,才会出现

24、依靠流媒体服务器、网络转存服务器、设备代理服务器等 组件来实现不同异构设备之间的媒体处理和信令处理,当面对海量多媒体信息管理存储的需 求,这些设备的集群、负载均衡、故障倒换等可靠性设计以及其整体架构的性能瓶颈已经成 为阻碍校园安防监控发展的重要因素。因此,本次校园安防监控系统设计采用宇视科技 IMOS (IP Multimedia Operation System-IP 多媒体操作系统)安防监控系统解决方案。IMOS本质上是一个通用的支撑多媒体综合监控、 会议通信、语音通信、信息发布应用的中间件平台,即可以支撑宇视科技管理平台组件也可 以支撑宇视科技的多媒体编解码终端设备和多媒体应用存储设备,

25、IMOS基于联网监控需求对整个校园安防监控系统的所有组件进行融合优化,满足校园安防监控系统的全局看、控、存、管、用业务需求,它的出现能够解决当前校园安防监控系统不可逾越的瓶颈,满足多媒体融 合应用的需求,同时更好的支持合作伙伴面对客户提供个性化增值应用解决方案。2.1 系统架构设计系统采用模块化设计思路,分为视频监控子系统、校园车辆管理子系统、智能分析管理子 系统、移动监控管理子系统、人员物资管理子系统、智能运维管理子系统、平安校园平台子 系统几大部分组成。各个部分之间实现互联,其中设备设计联网拓扑,包括学校周界、宿舍楼、教学楼、办公楼、重要机房、实验室、财务室以及出入口、主干道及停车场等,分

26、场景布设具体的设备, 如人脸识别、4G布控球、交通抓拍机,建设监控中心以及分校区分控中心,实现云终端设备, 可视化报警管理应用。远程访问主校区机房主校区监控中心分校区4G布控球懦清摄像机崎清摄像机4G校园专网A8视频综合LED拼接屏平台可视化报警平台转码服务器安防接入代理服务器运维管理平台智能分析服务器高清解码器LED拼接屏EPON交换机.EPON分光器红外对射枪机线圈球机红外对射线圈教学楼学校出入口 (线圈/视频)人脸识 别枪机学校围墙 周界监控人脸识 别枪机重要机房、实验室、财务室室内监控+PIR +专业报警+门禁一电控锁ip专业报警主机图书亮照畲 室蛾校园ip监控网 核心交换机主干道测速

27、线圈/雷达/视频)IP门禁控制器按钮读卡头3外第卜门磁求助云终端可视化报警管理平台i屋An筒机 半球PIR筒机 筒机 半球LED显示三枪机车检器方案说明:如上图所示,校园管理平台是整系统的视频图像系统的核心控制管理中心,通过该平台完成整个系统内所有图像资源的联网图像的调度、管理、分发和互通功能;通过视频管理服务 器完成视频图像的接入、认证、权限分配;通过组播技术完成实时图像分发、实时图像的调 阅和分发功能。校园管理系统解决方案更贴近高校用户的特殊需求, 对于大楼出入口的宽动态场景、狭长 的走廊、低照度场所均能提供相应功能的产品。 尤其针对大楼中常见的个别监控点位超长 (超 过100米)情况,

28、优化后的半球和枪机均支持不增加任何附加设备即可传输至 150米200米;H.264 HP编码格式能够在保证高清图像质量的前提下将IPC的传输码流降至2M(720P)、4M(1080P),极大的降低存储空间,解决了平安校园项目中采用全高清系统导致存储成本过高的问题;方案全部采用低功耗半球及枪机、低功耗存储设备,节能减排;对于校园周界和园区的长距离传输,提供多种解决方案一一光口摄像机、EPON组网,使得施工布线更加方便灵活;全IP的监控系统架构使系统具有良好的扩展性,有效保护业主的投资;在学校大门出入口和主干道建有卡口系统, 能够实现在校门空进行控制收费,在校园道路上进行测速提醒。同时在强顺光和强

29、逆光的坏境下,同样可以保证图像的清晰度;在学校主干道部署违停抓拍球,确保违章停车,第一时间发现,保障校园道路畅通;在周界等重要区域部署自动跟踪球,夜晚光线不足的重要区域部署红外激光球,确保在微光情况 下图像清晰;在停车场、学生运动场所等广阔区域,部署 3枪1球,实现全景拼接和枪球联动;集成报警系统和消防报警等安防子系统,实现联动显示,解码上墙。2.2 视频监控管理子系统前端采集系统通常包含数字视频编解码器和IP网络摄像机。前端采集系统支持 H.264等多种标准编码格式,并可提供各种不同分辨率规格及接入能力,可支持实时流和存储流双流 设计,码流可以根据用户需求任意调整。前端采集设备应采用电信级制

30、造工艺,可以基于各 种网络环境高质量、可靠的满足各类网络监控前端编码、存储和解码的需求。2.3 校园车辆管理子系统随着学校规模的不断扩大,校内人员的增多,学校对外活动的增加,进入校园的公务车辆、 教职工的私家车辆不断增多。各类车辆频繁进出,给校园管理带来了压力。为维护校园良好 的教学、工作和生活秩序,保障师生员工人身安全和校园财产安全,减少各类事故发生,营 建良好的校园环境和停车秩序,本方案结合业界最先进的车辆管理技术,提供校园车辆管理 整体解决方案。2.4 智能分析管理子系统在需要部署智能分析的地方部署行为分析设备,实现人员入侵报警、区域警戒、人数统计、 人员密度等监测,辅助提高学校防护安全

31、科技手段。对于宿舍、实验室、出入口等场所,可 部署人脸识别分析,对于学生人证合一、人员检索、惯犯稽查、人脸点名、防替考检测等具 有广泛深入应用。智能分析管理系统的实现,对于校园管理提供了高效智能化的技术支撑。2.5 移动监控管理子系统通过移动监控随时随地了解到学校内发生的紧急事件的最新信息的需求,同时保障学校 内巡逻的安保人员日常监控、巡更、信息推送、对讲等需求。在智能手机上安装手机客户端 软件,校领导和安保人员可随时随地察看学校内监控视频,有效加强与管理人员信息交互的 及时性与有效性。另外通过 4G布控球实现车载巡视或临时布控点位的监控和管理。2.6 人员物资管理子系统结合校园地图(包括3D

32、和2D)实现各个区域单位的人员和物资信息的管理,将学校师 生、行政、保卫责任人等信息,导入都校园管理平台中,实现对人员信息的调看以及分布部 署。将校园物资形态通过叠加显示等方式予以管理,包括物资设备的信息、状态情况、维护 维修等信息进行管理。2.7 智能运维管理子系统投入大量资源,潜心研发切为了实现“易安防”的理念,让监控运维系统更好用更易用 合监控业务的运维管理系统,集设备管理、故障管理、资产管理、网络管理、视频诊断、录 像巡检等诸多功能于一身,将成为未来大型监控网络不可或缺的运维管理系统。2.8 平安校园平台子系统平安校园管理平台主要包含学校常用的功能和业务, 集成人员管理、视频监控系统、

33、消防 &报警系统和园区车辆管理等模块,为学校用户提供应急指挥、案卷管理、运维管理、移动监 控等服务,满足一线安保人员日常工作要求,提高日常工作效率。软件架构决定从根本上决定了平安校园管理平台所能提供的业务服务的规模和水平,宇 视科技采用最先进的技术架构,支持多种安防子系统的快速接入,提供丰富的客户端呈现方 式,支持手机、2D和3D人机交互界面,满足不同用户的实际需求。3视频监控管理子系统视频监控管理子系统包括前端产品选型设计、传输交换应用设计、存储管理应用设计、监控中心管理应用设计等内容。这些内容相互整合,直接关系到整个系统的效果,也直接影响 到用户的使用情况。3.1 前端产品选型设计主流高清

34、网络摄像机可提供 720P (1280X720)、1080P (1920X 1080)、4K等多种分辨率 视频图像采集。网络摄像机作为前端视频采集设备,可支持 H.264 HP级别的视频编码格式,提供高分辨 率低带宽的图像采集(720P、1080P、4K等更高级的图像效果)。采用电信级可靠性设计,满 足复杂环境下的部署能力,支持PoE供电、支持光纤接口等,大大简化监控系统的布线成本。对于学校教育楼、办公楼、宿舍楼等建筑出入口的宽动态场景、狭长的走廊、低照度场所 均能提供相应功能的产品。尤其针对学校建筑中常见的个别监控点位超长(超过 100米)情 况,优化后的半球和枪机均支持不增加任何附加设备即

35、可传输至 150米250米;交换机宇视半球摄像机H.264 HP编码格式能够在保证高清图像质量的前提下将IPC的传输码流降至2M(720P)、4M(1080P),极大的降低存储空间,解决了智能楼宇项目中采用全高清系统导致存储成本过高的问题;3.1.1 一般场环境下摄像机的选型原则在人员较多的出入口和楼梯口需要安装高清的半球摄像机或者枪机。在电梯安装广角半球型摄像机,并通过视频编码器进行编码接入。在停车场的出入口,车辆进出时,车灯光线很强,一般摄像机是无法正常获取视频图 像的。需要在强光下也可获取到高清晰图像的摄像机,安装强光抑制枪机。学校周边外围停车场空间较大,光线充足,监视范围广,要求摄像机

36、有较大的视野,安装高清网络摄像机,和快球型网络摄像机。高清网络摄像机采用180。拼接的方式 进行大画面监控,比进行球机联动,球机自动跟踪进入监控区域的人员或者车辆。紧 急情况下,可切换为手动模式进行 PTZ操作。3.1.2 室外及周界场所室外及周界场所夜间照度较低,在没有有效补光的情况下,需要摄像机配备红外灯进行补 光,才能实现更佳的监控效果。因此,在室外及周界场所,推荐选用宇视带红外补光的低照 度高清网络摄像机。室内场所在夜间通常不会进行补光或只有少量补光,因此,需要选择配备红外灯或支持低照度的摄像机。选用宇视室内低照度高清网络摄像机,也可选用带红外补光的低照度高清网 络摄像机。宇视普通低照

37、度网络摄像机与低照度网络摄像机对比在室外环境中,其照度环境更为苛刻,普通的低照度摄像机仍然不能完整的呈现出彩色效0.0002LUX 呈现出鲜明果。此时需要采用星光级超低照度摄像机,可以在星光级的照度下( 的亮度和色彩效果。宇视低照度网络摄像机与星光级超低照度网络摄像机对比3.1.3 校园主干道路全光谱球型网络摄像机,主要架设在校园主要干路、十字路口车流量较大的区域,适用于 需要实时跟踪远端图像的监控场景。 在夜间监控区域50米内采用白光补光,视频呈现清晰的 彩色画面。保证在事后取证工作中,可以提炼出“颜色”这一重要元素信息。远距离监控时 采用红外补光,6%的高透光玻璃视窗,更适合高清监控应用。

38、宇视全光谱球型摄像机夜间效果3.1.4 建筑出入口场景学校内建筑出入口往往光线反差比较大,普通摄像机很难看清进出人员的面部细节。因 此,需要选用支持宽动态的高清网络摄像机。推荐使用宇视支持宽动态的高清枪式网络摄像 机,也可选用宇视支持宽动态的高清网络半球摄像机。宇视普通网络摄像机与宽动态网络摄像机对比3.1.5 停车场及出入口停车场及出入口在夜间车辆进出时,往往因为车头大灯的照射,无法看清车牌及车身细 节。因此,需要选用支持强光抑制功能的高清网络摄像机。推荐选用宇视科技支持强光抑制 功能的高清枪式网络摄像机。宇视普通网络摄像机与强光抑制网络摄像机对比3.1.6 室内及室外监控室内及室外动点通常

39、选用高速球型摄像机。但普通室外高速球型摄像机透明罩易老化污 损,需要经常进行维护,因此,推荐宇视科技高清网络球型摄像机。宇视室内高清球机采用 低功耗无风扇设计,可通过PoE+1行供电,简化布线。室外高清球机创新的采用高透玻璃并 增加恨水镀膜,避免灰尘和雨水的附着。3.1.7 高点及室外大场景监控在校园内采用高清激光红外球型网络摄像机, 主要为远程高点全局监控,适用于需操场、 广场远距离全局监控场景。内置激光红外补光,夜间补光距离更远。激光红外补光技术,补 光距离超过250米。普通激光摄像机手电筒效应与云化网络摄像机效果对比3.1.8 室内走廊室内走廊为狭长型监控区域,采用普通16: 9分辨率摄

40、像机监控时的有效监控场景较小。因此,需要选用支持9: 16分辨率的网络摄像机。推荐使用宇视支持 9: 16走廊模式的高清 半球网络摄像机,有效画面信息提升 1倍宇视普通网络摄像机与走廊模式网络摄像机对比3.1.9 密闭性较强场所在学校的机要室、实验室、财务中心、结算中心、监控中心等安保级别相对较高的场所, 需要选择配备PIR结合全光谱补光的摄像机。当有人员入侵时,采用视频智能检测在黑暗环 境中准确率较低,无法实现有效的入侵防范,使用PIR结合全光谱补光的摄像机会自动启动白光补光,获取入侵者彩色信息。视频智能检测摄像机和PIR结合全光谱补光的摄像机对比3.1.10 堂操作间监控食堂操作间具有油烟

41、大和水蒸汽两大难点。 油烟大摄像机护罩很容易积累油渍,后续清理 成本高;水蒸汽大,需要监控设备具有很好的密封性,避免水份进入,影响设备正常工作,同时由于水蒸汽太大,导致图像效率模糊,看不清人的行为。宇视科技通过IP66的防护等级的枪机护罩,配合防油玻璃实现防水汽、防油渍的功能,同时高清枪式网络摄像机支持光学 透雾功能,有效的解决了图像模糊的问题。宇视电子透雾开启前后效果对比3.1.11 络摄像机性能特点采用H.264 High Profile 编码算法:宇视科技网络摄像机采用H.264最高级别的编码算 法,在确保更佳的图像质量的同时,大幅降低码流带宽。 720P高清码流可低至2Mbps, 10

42、80P高清码流可低至34Mbps,大幅降低系统的存储成本。业界领先的低延时:宇视科技网络摄像机通过合理的网络优化,可实现行业领先的网络 延时。端到端延时可低至100140毫秒,接近模拟监控系统 80100毫秒的延时水平, 远低于行业普通厂商300毫秒左右的延时级别。灵活的OSDft加:宇视科技网络摄像机可实现灵活的 OSD设置和叠加。将其他设备采集 的楼层、环境温度、湿度、车牌信息、承重、云台信息等叠加到视频图像当中并进行存储。 实现更有效率的视频监控。丰富的业务接口:宇视科技网络摄像机内部集成丰富的网络及业务接口。可实现 RJ45电 口、SFFf、EPON等多种连接方式。确保接入层安全性和可

43、靠性。3.2 传输交换应用设计采用网络资源对前端视频传输的数据进行接入、汇聚、交换,通过设备自身安全特性和防火墙等实现对边界安全接入的控制,同时可通过网络本身的设备、协议冗余实现整个监控网 络的稳定性。3.2.1 接入交换机选型根据用户的实际使用需求,大部分区域使用百兆接入交换机即可满足组网需求,但对于一些超高清、大码流点位以及解码器接入等建议使用全千兆接入交换机。百兆/千兆接入层交换机建议选择宇视科技的S3600系列接入交换机,该交换机可以完全满足视频监控系统接入层 的组网要求。产品概述NSW3600系列以太网交换机是宇视科技自主开发的安全节能型以太网交换机产品。该系列产品采用领先的高性能硬

44、件构架、操作系统和最新的节能芯片及节能设计,支持IEEE802.3az EEE (Energy Efficient Ethernet)高效节能以太网技术,并引入了工业级设计理念,提高中小企业网络的环境适应能力,具备完备的三层路由和交换、安全和接入控制、大容量组播、节能静音、便捷管理等企业级特性,满足企业用户多业务承载、高安全、低成本、易管 理的以太网接入需求。广泛适用于政府、公安、交通、企业、园区等应用场景。产品特点1)接入安全提供业界最全面的安全认证方式,支持 Portal认证、MAC认证、802.1x认证等,全面解 决用户接入网络时的身份认证问题,确保接入用户安全可信;支持集中认证和本地认

45、证两种认证方式,本地认证集成认证数据库,最大支持256 个本地用户认证,无需额外部署认证服务器,进一步降低用户成本。支持2K L24 AC策略,增加访问控制力度;支持基于端口、 MAC地址、用户认证策略等 划分VLAN,可满足移动办公的需求;ACL和VLAN可以配合安全认证动态下发,实现网络访 问权限的智能化管理。提供完善的攻击防护手段,支持 ARP Detection禾J用DHCP Snooping自动获取合法用户 的IP-MAC关系,过滤ARP欺骗攻击;支持ARP一键绑定,手动绑定IP-MAC,丢弃不符合端 口绑定信息的ARP报文;支持授权ARP,建立不被攻击者改动的 ARP表,防止网关攻

46、击造成 的断网;支持ARP源抑制,可在端口或者全局下限速,防止泛洪攻击造成的断网;支持 ARP 源地址检查,判断ARP源地址的真实性,帮助管理员查找、定位ARP攻击源。2)高效节能支持IEEE 802.3az EE EEnergy Efficient Ethernet)高效节能以太网技术,可根据网络连接 利用率自动调节能源需求,当以太网活动处于空闲状态的时候降低网络连接两端的能耗,开 始正常传输数据的时候则恢复正常供电,实现智能化的供电需求。采用业界最先进的 28 纳米工艺节能芯片,在保证高性能的同时,极大的降低了芯片的功 耗。采用LDO(Low Dropout Regulato鼓术,将电源转化率提高到90%以上,进一步降低发热水 平,减少能量损耗,提高使用效率,整体功耗下降30%
