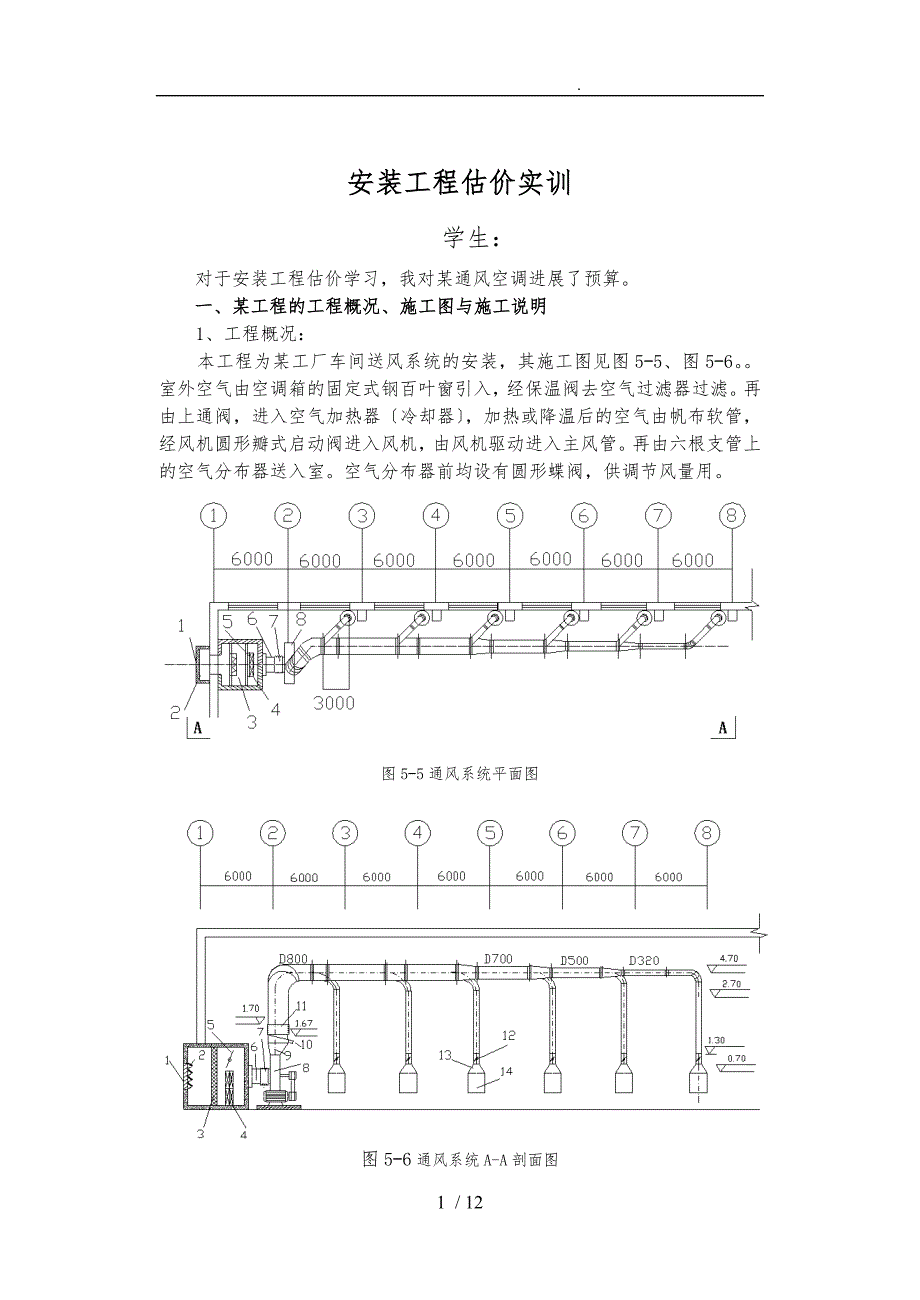

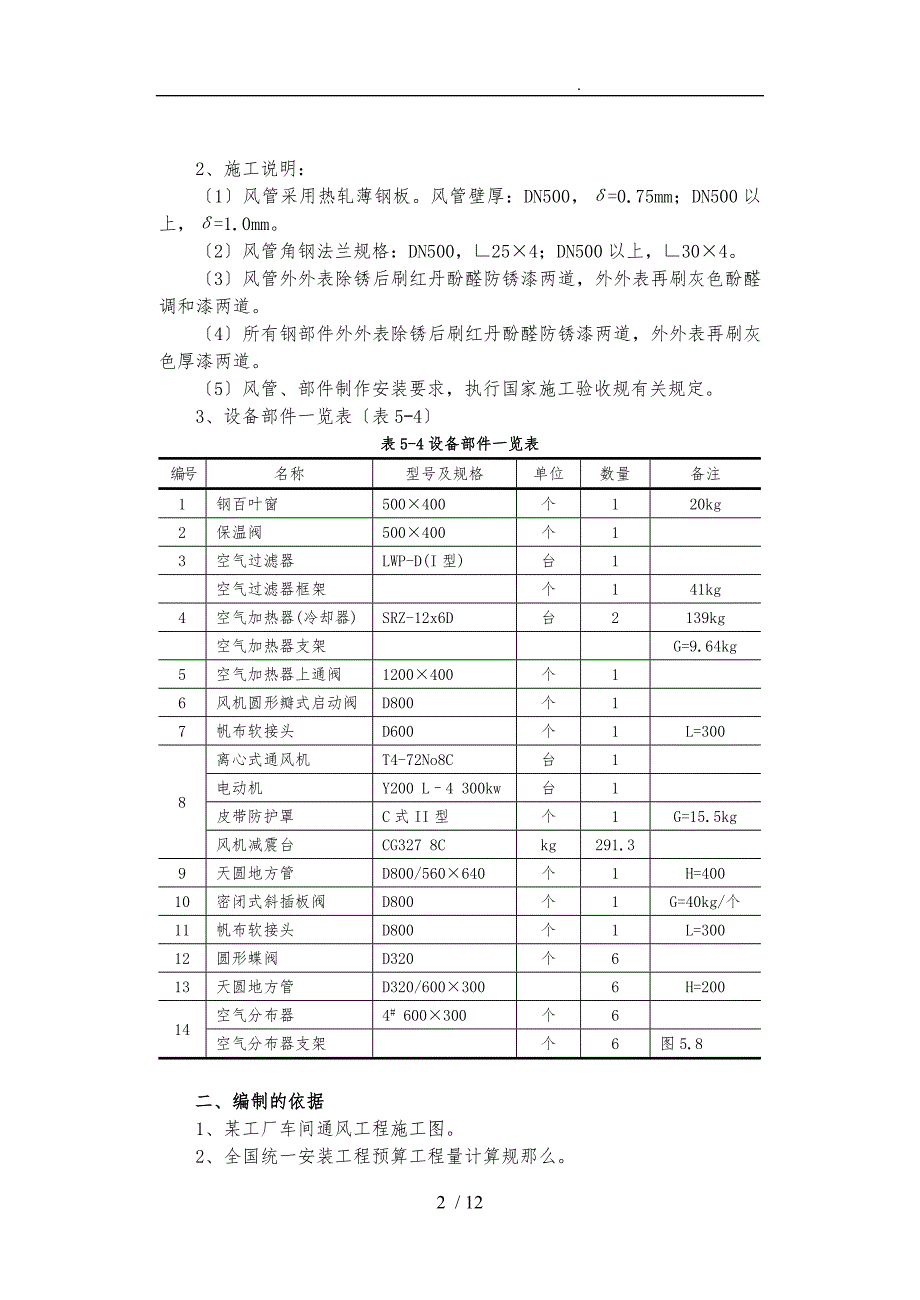

1、 . 安装工程估价实训 学生：对于安装工程估价学习，我对某通风空调进展了预算。一、某工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器冷却器，加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室。空气分布器前均设有圆形蝶阀，供调节风量用。图5-5通风系统平面图图5-6通风系统A-A剖面图2、施工说明：1风管采用热轧薄钢板。风管壁厚：DN500，=0.75mm；DN500以上，=1.0m
2、m。2风管角钢法兰规格：DN500，254；DN500以上，304。3风管外外表除锈后刷红丹酚醛防锈漆两道，外外表再刷灰色酚醛调和漆两道。4所有钢部件外外表除锈后刷红丹酚醛防锈漆两道，外外表再刷灰色厚漆两道。5风管、部件制作安装要求，执行国家施工验收规有关规定。3、设备部件一览表表5-4表5-4设备部件一览表编号名称型号及规格单位数量备注1钢百叶窗500400个120kg2保温阀500400个13空气过滤器LWP-D(I型)台1空气过滤器框架个141kg4空气加热器(冷却器)SRZ-12x6D台2139kg空气加热器支架G=9.64kg5空气加热器上通阀1200400个16风机圆形瓣式启动阀D
3、800个17帆布软接头D600个1L=3008离心式通风机T4-72No8C台1电动机Y200 L4 300kw台1皮带防护罩C式II型个1G=15.5kg风机减震台CG327 8Ckg291.39天圆地方管D800/560640个1H=40010密闭式斜插板阀D800个1G=40kg/个11帆布软接头D800个1L=30012圆形蝶阀D320个613天圆地方管D320/6003006H=20014空气分布器4# 600300个6空气分布器支架个6图5.8二、编制的依据1、某工厂车间通风工程施工图。2、全国统一安装工程预算工程量计算规那么。3、全国统一安装工程预算定额第九册通风空调工程；第十一

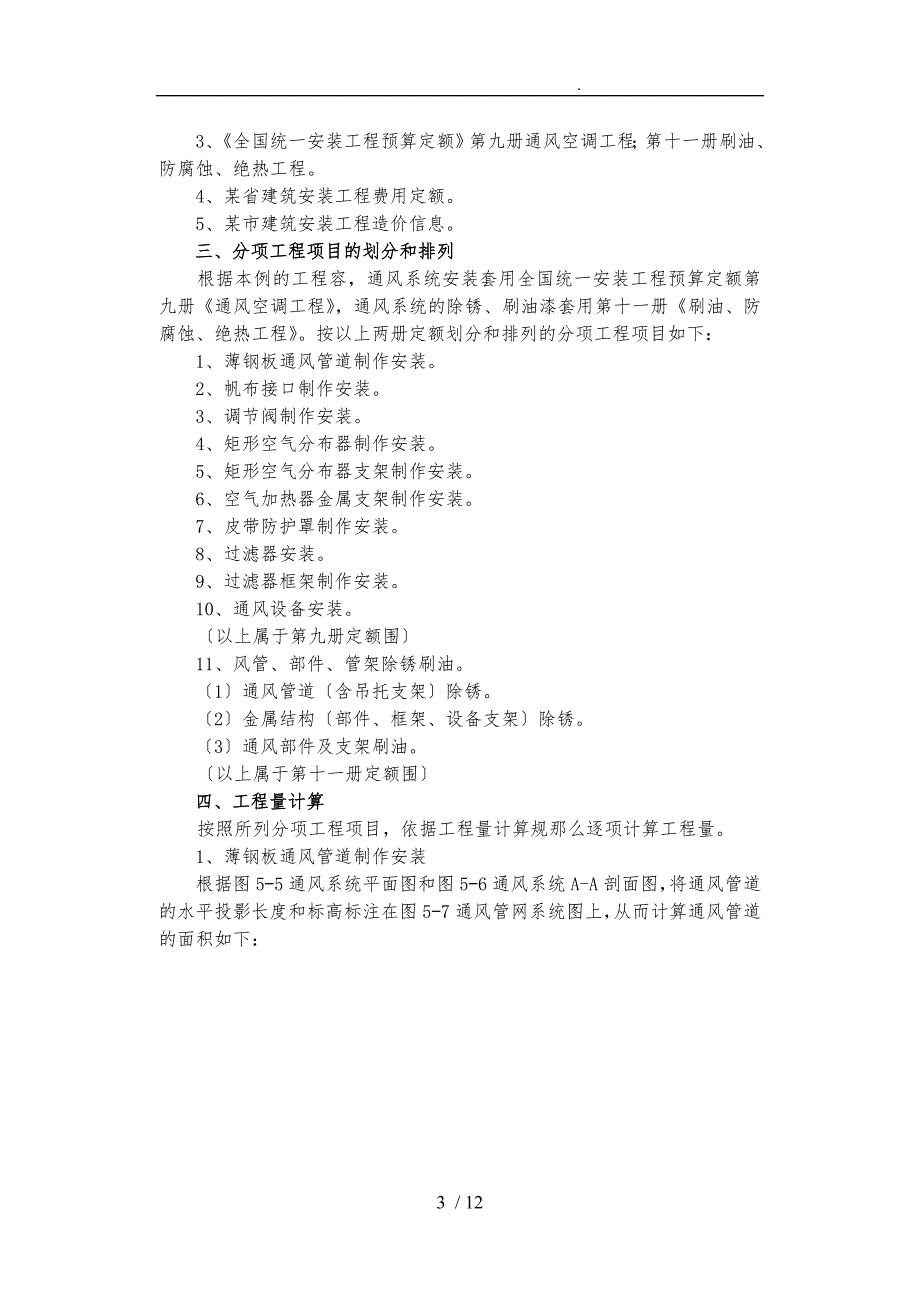

4、册刷油、防腐蚀、绝热工程。4、某省建筑安装工程费用定额。5、某市建筑安装工程造价信息。三、分项工程项目的划分和排列根据本例的工程容，通风系统安装套用全国统一安装工程预算定额第九册通风空调工程，通风系统的除锈、刷油漆套用第十一册刷油、防腐蚀、绝热工程。按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。2、帆布接口制作安装。3、调节阀制作安装。4、矩形空气分布器制作安装。5、矩形空气分布器支架制作安装。6、空气加热器金属支架制作安装。7、皮带防护罩制作安装。8、过滤器安装。9、过滤器框架制作安装。10、通风设备安装。以上属于第九册定额围11、风管、部件、管架除锈刷油。1通风管
5、道含吊托支架除锈。2金属结构部件、框架、设备支架除锈。3通风部件及支架刷油。以上属于第十一册定额围四、工程量计算按照所列分项工程项目，依据工程量计算规那么逐项计算工程量。1、薄钢板通风管道制作安装根据图5-5通风系统平面图和图5-6通风系统A-A剖面图，将通风管道的水平投影长度和标高标注在图5-7通风管网系统图上，从而计算通风管道的面积如下：图5-7通风管网系统图1D800：长度L=4.7-1.7标高差+2水平长度+4.6+6+6水平长度=21.6m面积S=21.60.83.1416=54.27m22D700：长度L=60.5大小头长度=5.5m面积S=5.50.73.1416=12.10m2
6、大小头D800700，平均直径：0.8+0.7/2=0.75m面积：S=0.50.753.1416=1.18m23D500：长度L=60.5大小头长度=5.5m面积S=5.50.53.1416=8.64m2大小头D700500，平均直径：0.7+0.5/2=0.6m面积S=0.50.63.1416=0.95m24D320：长度L=60.5大小头长度主管水平长度+266根支管水平长度+4.7-1.366根支管标高差=37.9m面积：S=37.90.323.1416=38.10m2大小头D500320，平均直径：0.5+0.32/2=0.41m面积：S=0.50.413.1416=0.65m25天
7、圆地方管D800/560640，H=400，1个。面积：S=0.83.1416/2 + 0.56+0.640.4=0.98m26天圆地方管D320/600300，6个。面积：S=0.323.1416/2+0.6+0.30.26=1.69m22、帆布接口制作安装帆布软接头D600，L=300mm及D800，L=300mm各1个。面积：S=3.14160.60.3+0.80.3=1.32m23、调节阀制作安装1空气加热器上通阀1200400，1个。制作：查国标通风部件标准重量表得尺寸为1200400的空气加热器上通阀的单体重量为23.16kg/个。安装：周长为：21200+400=3200mm空气
8、加热器上通阀1个。2风机圆形瓣式启动阀D800，1个。制作：查国标通风部件标准重量表得尺寸为D800的风机圆形瓣式启动阀的单体重量为42.38kg/个。安装：直径800mm风机圆形瓣式启动阀1个。3密闭式斜插板阀D800，1个。制作：国标通风部件标准重量表中未列尺寸为D800的密闭式斜插板阀的单体重量。由设备部件一览表表5.4查得其单体重量为40kg/个。安装：直径800mm密闭式斜插板阀1个。4圆形蝶阀D320，6个。制作：查国标通风部件标准重量表尺寸为D320的圆形蝶阀的单体重量为5.78kg/个。总重为：5.78kg/个6个=34.68kg。安装：直径320mm圆形蝶阀6个。4、 矩形空
9、气分布器制作安装600300，6个制作：查国标通风部件标准重量表尺寸为600300矩形空气分布器的单体重量为12.42kg/个。总重为：12.42kg/个6个=74.52kg。安装：周长为：2600+300=1800mm矩形空气分布器，6个。5、 矩形空气分布器支架制作安装本例矩形分布器安装在图5.8所示的型钢支架上。其重量计算如下：0.41+0.22+0.61角钢长度6个2.42角钢每米重量=26.57kg6、空气加热器金属支架制作安装由设备部件一览表表5.4查得空气加热器金属支架单体重量为：G=9.64kg7、皮带防护罩制作安装由设备部件一览表表5.4查得皮带防护罩C式单体重量为：G=15
10、5kg8、过滤器安装图5.8 矩形空气分布器支架LWP-D(I型)过滤器；1台。9、过滤器框架制作安装由设备部件一览表表5.4查得过滤器框架单体重量为：G=41kg10、钢百叶窗制作安装制作：面积S=0.50.4=0.2m2安装：钢百叶窗500400，1个。11、通风设备安装：由设备部件一览表表5.4查得：1离心式通风机安装：T4-72No8C，1台；2风机减震台制作安装：291.3kg；3空气加热器安装：SRZ-12x6D，2台，G=139kg/台。12、风管、部件、支架出锈刷油1薄钢板风管包括法兰、吊托支架、外除锈、刷油见以上风管面积计算风管外外表除锈后刷红丹酚醛防锈漆两道，面积：54.
11、27+0.98+12.10+1.18+8.64+0.95+38.10+0.65+1.6921.1=11921.1=262m2外外表再刷灰色酚醛调和漆两道，面积：1191.2=143m22通风部件除锈、刷油重量：23.16加热器上通阀+42.38圆形瓣式启动阀+40斜插板阀+34.68圆形蝶阀+74.52矩形空气分布器+20钢百叶窗1.15=270kg3空气分布器、空气加热器、防护罩、过滤器框架、支架及风机减震台制作安装除锈、刷油重量：26.57矩形空气分布器支架+9.64空气加热器金属支架+15.5皮带防护罩+41过滤器框架+291.3(风机减震台)=384kg4零星刷油估计如帆布接口法兰等：
12、46kg13、工程量计算表本例工程量计算表见表5-5。表5-5工程量计算表工程名称：通风安装工程序号分项工程名称计算式单位工程量1通风管道制作安装薄钢板圆形风管=1mm咬口D800(4.7-1.7)(标高差)+2(水平长度)+(4.6+6+6)(水平长度)0.83.1416m254.27天圆地方管D800/560640，H=400，1个。(0.83.1416)/2 + 0.56+0.64 0.4m20.98薄钢板圆形风管(=1mm咬口)D7006 0.5(大小头长度)0.73.1416m212.10D800700大小头0.5(0.8+0.7)/23.1416m21.18薄钢板圆形风管(=1mm
13、咬口)D1120以下共：54.27+0.98+12.1067.4薄钢板圆形风管(0.75mm咬口)D500 6 0.5(大小头长度) 0.53.1416m28.64D700500大小头0.5(0.7+0.5)/2 3.1416m20.95薄钢板圆形风管(=0.75mm咬口)D32060.5(大小头长度)(主管水平长度)+26(6根支管水平长度)+(4.7-1.3)6(6根支管标高差)0.323.1416m238.10D500320大小头0.5(0.5+0.32)/23.1416m20.65天圆地方管D320/600300，6个。(0.323.1416)/2 + 0.6+0.3 0.26m21.
14、69 薄钢板圆形风管(=0.75mm咬口)D500以下共：8.64+0.95+38.10+0.65+1.69m2502帆布接口制作安装。D600，L=300mmD800，L=300mm各1个。3.1416(0.60.3+0.80.3)m21.323调节阀制作安装。空气加热器上通阀1200400，1个。查国标通风部件标准重量表得单体重量为23.16kg /个制作23.16(kg /个)1(个)kg23.2安装周长为：2(1200+400)=3200(mm)个1风机圆形瓣式启动阀D800，1个。查国标通风部件标准重量表得单体重量为42.38kg/个。制作42.38(kg /个)1(个)kg42.4
15、安装直径为：800mm个1密闭式斜插板阀D800，1个。由设备部件一览表(表5.4)查得其单体重量为为40kg/个。制作40(kg /个)1(个)kg40安装直径为：800mm个1圆形蝶阀D320，6个。查国标通风部件标准重量表得单体重量为为5.78kg/个制作5.78(kg/个)6(个)kg34.7安装直径为：320mm个64矩形空气分布器制作安装600300，6个。查国标通风部件标准重量表得单体重量为为12.42kg/个制作12.42(kg/个)6(个)kg74.5安装周长为：2(600+300)=1800(mm)个65矩形空气分布器支架制作安装(0.41+0.2) 2+0.61(角钢长度
16、)6(个)2.42(角钢每米重量)kg26.576空气加热器金属支架，1个由设备部件一览表(表5.4)查得其单体重量为为9.64kg/个。制作安装9.64(kg/个)1(个)kg9.647皮带防护罩由设备部件一览表(表5.4)查得其单体重量为为15.5kg/个。制作安装15.5(kg/个)1(个)kg15.58过滤器安装LWP-D(I型) 1台1 9过滤器框架由设备部件一览表(表5.4 )查得其单体重量为为41kg/个。制作安装41(kg/个)1(个)kg4110钢百叶窗500400制作0.50.4m20.2安装0.5 m2以个1 11离心式风机安装：T4-72No8C8号台1 12风机减震台
17、制作安装291.3(风机减震台)kg291.313空气加热器安装SRZ-12x6D 139kg/台台2 14设备支架制作安装(50kg以下)26.57(空气分布器支架)+9.64(空气加热器金属支架)kg36.2115风管刷油外外表除锈后刷红丹酚醛防锈漆54.27+0.98+12.10+1.18+8.64+0.95+38.10+0.65+1.6921.1=11921.1m2262外外表刷灰色酚醛调和漆1191.2m214316通风部件除锈、刷油23.16(加热器上通阀)+42.38(圆形瓣式启动阀)+40(斜插板阀)+34.68(圆形蝶阀)+74.5(矩形空气分布器)+20(钢百叶窗)1.15
18、kg27017框架、支架除锈、刷油26.57(矩形空气分布器支架)+9.64(空气加热器金属支架)+15.5(皮带防护罩)+41(过滤器框架)+291.3(风机减震台)kg384金属结构刷油共：270+384+46(零星)kg700五、套用定额单价计算定额直接费见表5-6、表5-7表5-6定额基价计算表工程名称：通风安装工程定额编号项目单位数量基价单价(元)其中基价合价 (元)其中人工费机械费人工费机械费9-2薄钢板圆形风管(=0.75mm咬口)D500以下10m25378.10208.7523.951890.51043.75119.759-3薄钢板圆形风管(=1mm咬口)D1120以下10m
19、26.74345.09156.2712.342325.91053.2583.179-41软管接口m21.32171.4547.831.88226.3263.142.48空气加热器上通阀9-44制作100kg0.232609.23204.5733.20141.3447.467.709-66安装个141.1626.470.7941.1626.470.79圆形瓣式启动阀9-46制作100kg0.4241298.57457.90405.71550.60194.15172.029-69安装个148.4529.720.2248.4529.720.22圆形蝶阀9-51制作100kg0.3471580.217
20、00.55462.79548.33243.09160.599-72安装个67.324.880.2243.9229.281.32密闭式斜插板阀9-60制作100kg0.4920.78236.84203.34368.3194.7481.349-83安装个18.826.5008.826.500矩形空气分布器制作安装9-104制作100kg0.745912.86352.9444.05680.1262.9432.819-143安装个621.5817.180129.48103.080钢百叶窗9-129制作m20.2279.8867.5720.5855.9813.514.129-162安装个110.427.
21、66010.427.669-180皮带防护罩制作安装100kg0.1551179.72686.3829.12182.86106.394.519-211设备支架制作安装(50kg以下)100kg0.362523.29159.7515.27189.4357.835.539-212风机减震台制作安装100kg2.913414.3875.238.631207.09219.1425.149-214空气加热器安装台2109.0638.088.22218.1276.1616.449-218离心式通风机安装台1202.73172.990202.73172.999-254过滤器框架制作安装100kg0.4110
22、31.08130.0312.16422.7453.314.999-256过滤器安装台11.861.8601.861.86通风工程安装费小计9494.463906.42722.92脚手架搭拆费3906.423%25%117.1929.30通风工程系统调整费3906.4213%25%507.83126.96通风工程安装费合计101204063723薄钢板风管刷油11-1除锈10m226.211.277.890295.27206.7111-51红丹酚醛防锈漆第一遍10m226.27.346.270192.31164.2711-52红丹酚醛防锈漆第二遍，10m226.27.236.270189.431
23、64.2711-60灰色酚醛调和漆第一遍10m214.36.826.50097.5392.9511-61灰色酚醛调和漆第二遍10m214.36.596.27094.2489.66金属结构刷油11-7除锈100kg717.357.896.96121.4555.2348.7211-117红丹酚醛防锈漆第一遍100kg713.145.346.9691.9837.3848.7211-118红丹酚醛防锈漆第二遍，100kg712.825.116.9689.7435.7748.7211-124灰色厚漆第一遍100kg718.985.116.96132.8635.7748.7211-125灰色厚漆第二遍10
24、0kg718.145.116.96126.9835.7748.72刷油工程费小计1431.79917.78243.6脚手架搭拆费917.788%25%73.4218.36刷油工程费合计1505936244通风工程安装费合计101204063723刷油工程费合计1505936244定额基价总价(准确到“元)116254999967表5-7主材费计算表工程名称：通风安装工程定额编号项目单位数量定额量主材费单价(元)主材费合价(元)9-2薄钢板圆形风管(=0.75mm咬口)D500以下m2501.138522958.89-3薄钢板圆形风管(=1mm咬口)D1120以下m267.41.13865498
25、5.579-212风机减震器套113003009-214空气加热器安装台21120024009-218离心式通风机安装台11250025009-256过滤器安装台1160060011-51红丹酚醛防锈漆第一遍10m226.21.4710元/kg385.1411-52红丹酚醛防锈漆第二遍10m226.21.310元/kg340.611-60灰色酚醛调和漆第一遍10m226.21.0512元/kg181.1811-61灰色酚醛调和漆第二遍10m226.20.9312元/kg159.5811-117红丹酚醛防锈漆第一遍100kg71.1610元/kg81.211-118红丹酚醛防锈漆第二遍100kg
26、70.9510元/kg66.511-124灰色厚漆第一遍100kg70.5813元/kg52.7811-125灰色厚漆第二遍100kg70.5313元/kg48.23主材费合计(准确到“元)15060六、计算安装工程取费本工程位于市区，税率为3.44%。该车间通风安装工程属于一类工程，按某省安装工程费用定额：综合间接费率为74%；劳动保险费率取9%；利润率取18%；施工合同约定包干，包干费率取20%。按表4.21计算工程造价见表5.8(准确到“元)表5-.8安装工程造价计算程序表序号费用名称计算式费用金额(元)备注1定额基价按全国统一安装工程预算定额116252其中人工费49993机械费967
27、4辅材费(1) (2) (3)56595人工费调整(2)23.22现行人工单价7967现行人工单价为37元/工日6辅材费调整辅材费1+调整系数%6791辅材费调整系数为20%7机械费调整机械费1+调整系数%1112机械费调整系数为15%8主材费定额用量各市材料价格150609综合间接费796774%5896综合间接费率74%10劳动保险费79679%717劳动保险费率9%11利润796718%1434利润率18%12包干费796720%1593包干费率20%4057013税金(5)+(6)+(7)+(8)+(9)+(10)+(11)+(12) 3.44%1396按各省市规定两税一费14工程造价(5)+(6)+(7)+(8)+(9)+(10)+(11)+(12)+(13)41966七、编写工程预算书本通风工程工程预算书由以下容组成：1、封面：本例预算封面见表5-92、预算编制说明：本例编制说明见表5-103、工程造价计算程序表：本例工程造价计算程序见表5-84、定额直接费计算表：本例定额直接费计算表见表5-6、表5-7。为便于学习，本例将定额基价和主材计算分别列表、说明。在实际工作中，常将定额基价和主材计算用一份定额直接费计算表表示。5、工程量计算表：本例工程量计算表见表5-5+表5-9预算书封面表5-10编制说明12 / 12
