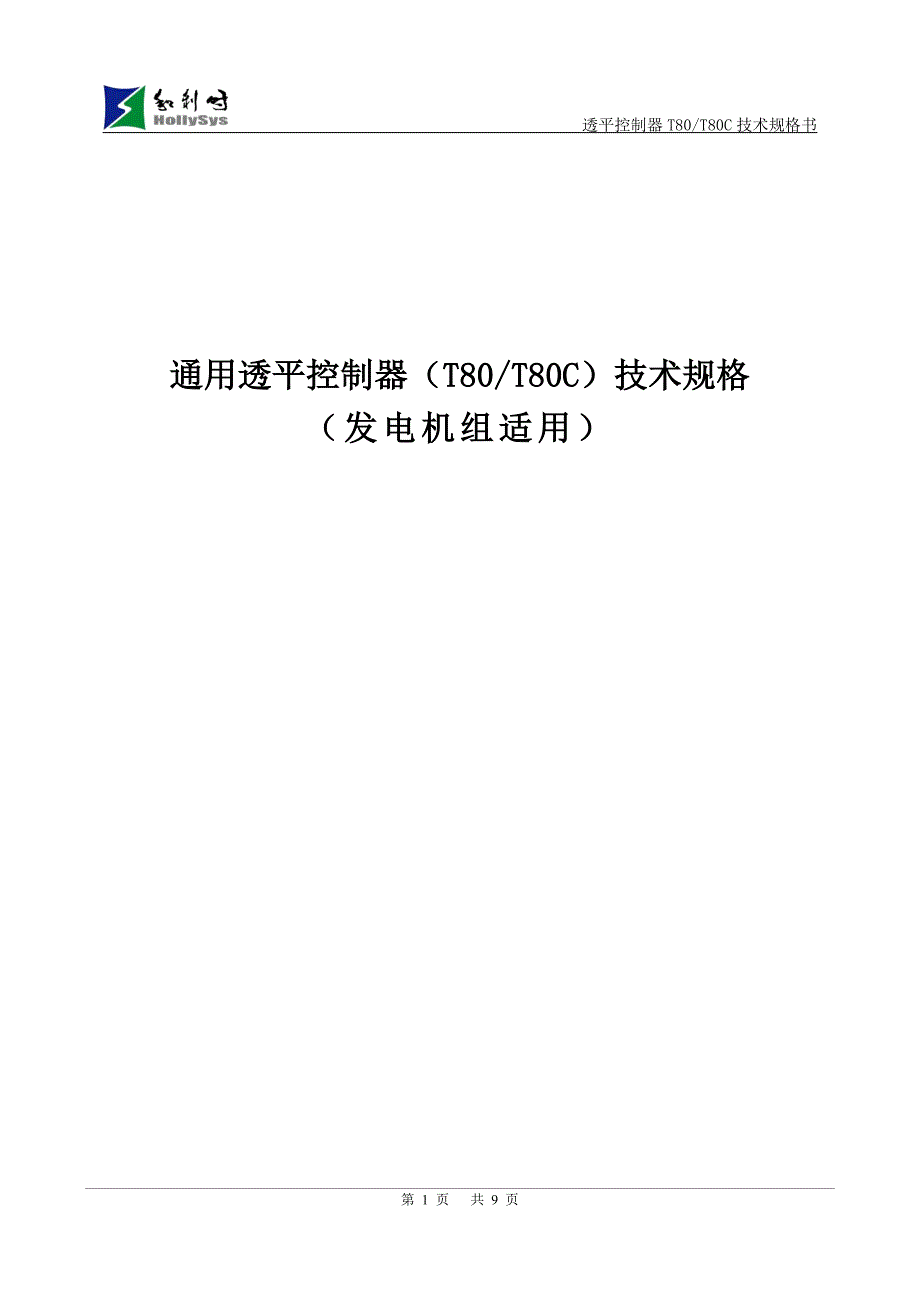

1、 透平控制器T80/T80C技术规格书 通用透平控制器(T80/T80C)技术规格(发电机组适用)1.总则1.1 本技术规格对汽轮机数字电液控制保护系统提出了技术上的和其它相关方面的要求,是按对一套DEH的要求编制的。1.2 本技术规格书并未对所有技术细节作出说明,也未充分引述与之有关的协议和标准。供方保证提供符合技术协议书和有关工业标准要求的经过实践的代表当今技术的优质DEH产品。供方提供DEH的电子硬件及软件,编程组态及现场技术服务。2.功能说明T80/T80C单/双通道通用透平控制器(Turbine Control Module),是一种小型透平机械控制设备,适用于12MW以下的各种余热

2、发电、垃圾发电、生物质发电、太阳能热发电和工业拖动等机组,可以提供孤网运行、热电牵连调节、补汽调节、滑压运行等控制策略。控制器硬件采用工业级元件,符合军用标准GJB/Z35-93,抗电磁干扰能力符合GJB151A、HJB34-1990及IEC61000-4,保证控制器在工业环境中长期稳定、可靠地运行。3.控制原理图4. 主要控制功能及技术指标4.1 T80/T80C功能对汽轮发电机组的转速、负荷进行控制,包括以下功能:4.1.1 控制功能 升速设置目标转速后,机组可自动沿当前热状态对应的经验曲线控制调节阀,完成升速暖机过临界直到额定转速定速控制。 自动同期汽机定速后,DEH可接受自动同期装置指

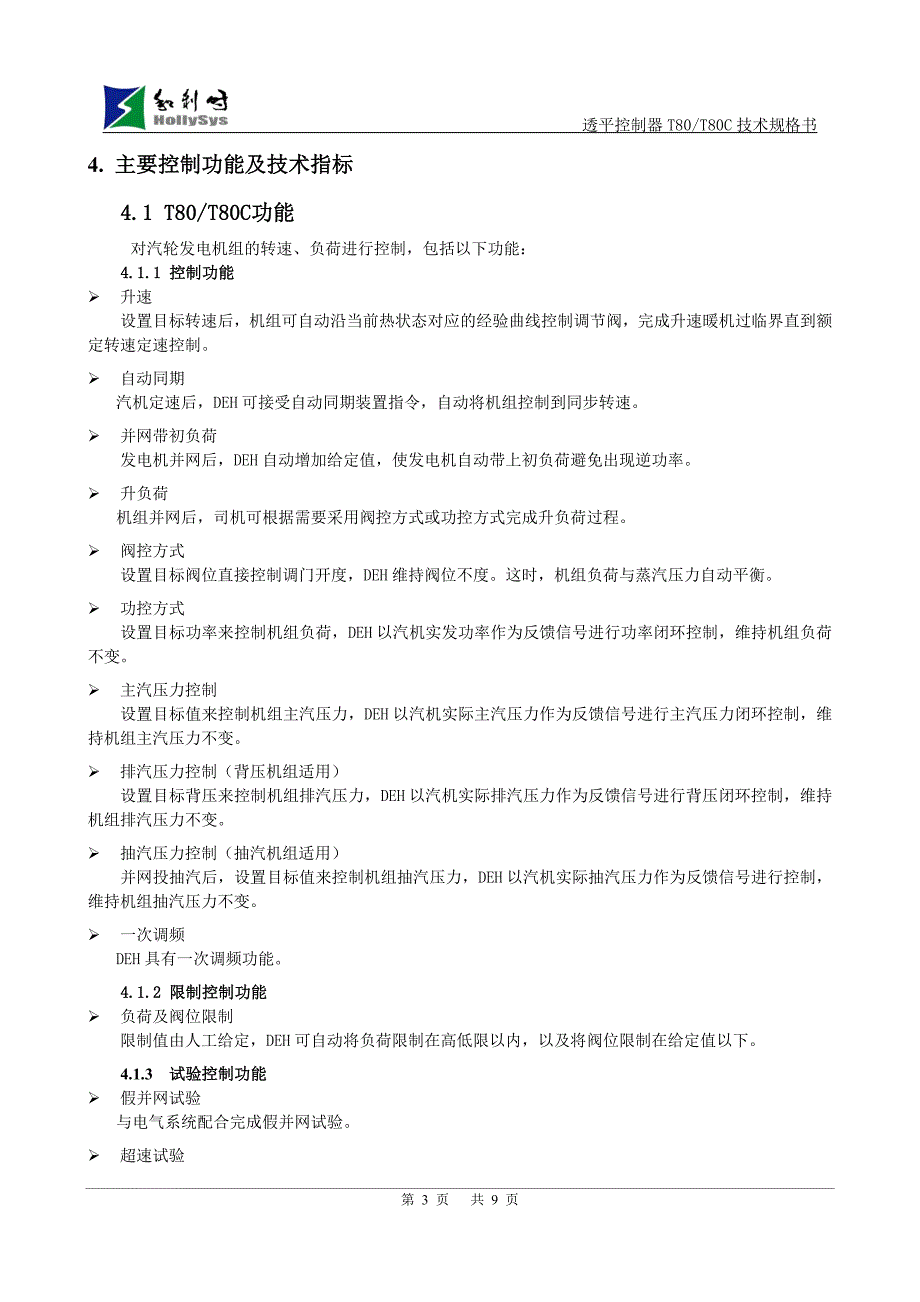

3、令,自动将机组控制到同步转速。 并网带初负荷发电机并网后,DEH自动增加给定值,使发电机自动带上初负荷避免出现逆功率。 升负荷机组并网后,司机可根据需要采用阀控方式或功控方式完成升负荷过程。 阀控方式设置目标阀位直接控制调门开度,DEH维持阀位不度。这时,机组负荷与蒸汽压力自动平衡。 功控方式设置目标功率来控制机组负荷,DEH以汽机实发功率作为反馈信号进行功率闭环控制,维持机组负荷不变。 主汽压力控制设置目标值来控制机组主汽压力,DEH以汽机实际主汽压力作为反馈信号进行主汽压力闭环控制,维持机组主汽压力不变。 排汽压力控制(背压机组适用)设置目标背压来控制机组排汽压力,DEH以汽机实际排汽压力

4、作为反馈信号进行背压闭环控制,维持机组排汽压力不变。 抽汽压力控制(抽汽机组适用)并网投抽汽后,设置目标值来控制机组抽汽压力,DEH以汽机实际抽汽压力作为反馈信号进行控制,维持机组抽汽压力不变。 一次调频DEH具有一次调频功能。4.1.2 限制控制功能 负荷及阀位限制限制值由人工给定,DEH可自动将负荷限制在高低限以内,以及将阀位限制在给定值以下。4.1.3 试验控制功能 假并网试验与电气系统配合完成假并网试验。 超速试验可通过画面操作,提升转速使超速保护动作检查撞击子及电气超速保护的动作转速。在做机械超速试验时,DEH电气超速保护的动作值可修改(机械超速动作值为110%额定转速)。 仿真试验

5、在停机状态可在线仿真汽轮机机组整个运行过程,培训操作。4.1.4 保护控制功能 超速保护机组解列,转速超速到108%额定转速时,DEH发出信号,遮断系统动作,快速关闭主汽门和调节汽门。4.2 主要技术指标 转速控制范围:盘车转速120%额定转速 转速控制精度:+1r/M 转速不等率:3%6%范围内在线可调 负荷控制范围:0120%额定功率 负荷控制精度:+0.2%额定功率 主汽压力控制精度:+0.1MPa 升速率控制精度:+0.1% 控制系统不灵敏度:0.06% 甩负荷时转速超调量:7%,维持额定转速 平均连续运行时间DEH装置MTBF:50000小时 系统可用率:99.9% 甩全负荷最大飞升

6、转速7h 系统控制周期1MW电流信号:50WADC 位数12 bits采集周期1ms/13通道精度1%F.S稳定度0.1%F.S温漂50ppm/隔离型模拟量输入通道通道数目3通道输入信号范围电流信号:025mA输入阻抗50WADC 位数12 bits采集周期1ms/3通道精度1%F.S稳定度0.1%F.S温漂50ppm/过压保护30VDC隔离耐压通道间:500VAC1min5mA模拟量输出通道通道数目6通道输出信号范围025mA最大负载电阻750WDAC分辨率12bits输出精度0.5%F.S稳定度0.5%F.S温漂50ppm/过压保护70VDC数字量输入通道通道数目24通道查询电源24VDC

7、输入信号类型干接点查询电流5mA阈值电平ON状态:1824VOFF状态:010V数字量输出通道通道数目16通道信号类型干接点最大开关能力DC30V/0.5A,AC250V/0.5A(阻性负载)响应时间10ms频率输入通道通道数目3通道频率测量范围0.5Hz20KHz频率变化率测量范围-1KHz/s1KHz/s输入信号类型正弦波、方波(过零不过零均可)信号幅值0.550 Vp-p 精度(25)1.E-04输入电阻30kW更新周期MAX10ms,T(T为信号周期)伺服输出通道通道数目1/2通道输出信号类型电压电流-10V10V-200mA200mA或-23mA23mA输出信号限幅7V,11V25m

8、A,50mA,70mA,170mADAC分辨率12 bits响应时间1ms稳定度0.5%F.S温漂50ppm/通讯口通讯接口2个通讯方式RS485,RS232,Modbus RTU协议,通讯速率38400bps 环境特性工作温度-560-5低温工作通过GB/T2423.1-2001测试,持续2h;60高温工作通过GB/T2423.2-2001测试,持续2h;工作湿度相对湿度595%,无凝结通过GB/T2423.3-2001测试,持续48h;存储温度-4085通过GB/T 15969.2-2008测试,持续72h;存储湿度595%,无凝结振动5Hzf9 Hz,恒定位移(峰值)3.5mm;9Hzf

9、150 Hz,恒定加速度1.0g;扫描速率:每分钟一倍频程(10%);三个相互垂直轴向,每轴向分别扫描10次;GB/T 15969.2-1995可编程序控制器 第2部分:设备特性冲击峰值加速度:30g,持续时间:11ms/次,脉冲波形:半正弦;三个相互垂直轴向,每个轴向连续施加6次冲击,即共18次。GB/T 15969.2-1995可编程序控制器 第2部分:设备特性EMC性能CE认证IEC61000-6-4:2006 电磁兼容工业环境发射标准(EC导则2004/108/EC)IEC61000-6-2:2006 电磁兼容工业环境抗扰度其他MTBF150K hrs。GB/T299C-2006(25

10、尺寸284*307*68.5(W*H*D)电源要求电压/电流24VDC/3A6. 供货范围序号物料名称规格型号单位数量1通用透平控制器T80/T80C台12操作员站和利时PC机:PIV3.0GHz/1G/160GB/CD显示器: 22液晶, 网卡INTEL, 光电鼠标,键盘(不低于此)套13操作员站软件WINXP+MACS(含光盘)套14T80/T80C专用软件预装套15DEH软件包预装套16通讯电缆及配件电缆30m套17T80/T80C产品说明书和利时套27. 技术服务3.1 服务范围提供汽轮发电机组电液调节系统(DEH)电子部分,内容包括:控制系统设计、系统供货及技术指导。3.2系统设计

11、供方负责DEH端子接线图、详细的设备清册。3.3文件资料供方提供2套完整的系统资料,资料包括: T80/T80C安装操作手册 T80/T80C端子出线图 DEH系统原理图3.4售后服务产品质保期为交货后18个月或者投运后12个月,以先到为准。 更换/调换:质保期内自产品的更换服务 维修服务:质保期外提供终身产品维修 现场服务:出现产品紧急故障,公司总部安排技术支持或就近服务 购买备件:7天内备品备件的到达指定现场附DEH测点(参考)一接点开入序号名称信号源接点闭合说明电缆备注1备注21T80停机(操作台按钮)操作盘停机输入2*1.0屏蔽电缆常开点(脉冲式)2T80复位操作盘复位2*1.0屏蔽电

12、缆常开点(脉冲式)3转速(负荷)设定升操作盘转速(负荷)升2*1.0屏蔽电缆常开点(脉冲式)4转速(负荷)设定降操作盘转速(负荷)降2*1.0屏蔽电缆常开点(脉冲式)5外部启动信号操作盘启动2*1.0屏蔽电缆常开点(脉冲式)6暖机/额定转速操作盘暖机/继续2*1.0屏蔽电缆常开点(置位式)7抽汽压力设定升DCS抽汽压力升2*1.0屏蔽电缆常开点(脉冲式)抽汽机组8抽汽压力设定降DCS抽汽压力降2*1.0屏蔽电缆常开点(脉冲式)抽汽机组9允许启动信号DCS允许启动2*1.0屏蔽电缆常开点(置位式)10发电机油开关触点电气发电机合闸2*1.0屏蔽电缆常开点(置位式)11公用电网油开关触点电气大网合

13、闸2*1.0屏蔽电缆常开点(置位式)12远程给定请求DCS请求信号2*1.0屏蔽电缆常开点(置位式)13安全油压建立1现场安全油压建立2*1.0屏蔽电缆常开点(置位式)配套和利时液压14安全油压建立2现场安全油压建立2*1.0屏蔽电缆常开点(置位式)配套和利时液压15安全油压建立3现场安全油压建立2*1.0屏蔽电缆常开点(置位式)配套和利时液压16保安油压低停机信号现场停机输入2*1.0屏蔽电缆常开点(置位式)17停机指示继电器触点(或ETS跳机信号)ETS停机输入2*1.0屏蔽电缆常开点(置位式)18停机信号备用停机输入2*1.0屏蔽电缆常开点(置位式)19停机信号备用停机输入2*1.0屏蔽

14、电缆常开点(置位式)二接点开出序号名称信号去向接点闭合说明电缆1T80紧急停机ETS打闸2*1.0屏蔽电缆常开点2远程给定允许DCS允许2*1.0屏蔽电缆常开点3T80紧急停机报警DCS报警2*1.0屏蔽电缆常开点4T80超速停机报警DCS报警2*1.0屏蔽电缆常开点5快关电磁阀(OPC)动作1OPC电磁阀快关动作2*1.0屏蔽电缆常开点配套和利时液压6快关电磁阀(OPC)动作2OPC电磁阀快关动作2*1.0屏蔽电缆常开点配套和利时液压三模入量序号名 称信号源说明电缆1发电机功率传感器信号1电气0?MW=420mA2*1.0屏蔽电缆电厂2发电机功率传感器信号2电气0?MW=420mA2*1.0

15、屏蔽电缆电厂3远程给定信号DCS0?%=420mA2*1.0屏蔽电缆电厂4排汽压力传感器信号1现场0?MPa=420mA2*1.0 屏蔽电缆电厂背压机组5主汽压力传感器信号1现场0?MPa=420mA2*1.0 屏蔽电缆电厂6抽汽压力传感器信号1现场0?MPa=420mA2*1.0 屏蔽电缆电厂抽汽机组7排汽压力传感器信号2现场0?MPa=420mA2*1.0 屏蔽电缆电厂背压机组8主汽压力传感器信号2现场0?MPa=420mA2*1.0 屏蔽电缆电厂9低压油动机反馈信号1现场0?%=420mA2*1.0屏蔽电缆电厂抽汽机组10高压油动机反馈信号1现场0?%=420mA2*1.0屏蔽电缆电厂1

16、1高压油动机反馈信号2现场0?%=420mA2*1.0屏蔽电缆电厂12低压油动机反馈信号2现场0?%=420mA2*1.0屏蔽电缆电厂抽汽机组131#伺服阀阀芯位置现场0?%=420mA2*1.0屏蔽电缆电厂142#伺服阀阀芯位置现场0?%=420mA2*1.0屏蔽电缆电厂抽汽机组15抽汽压力传感器信号2现场0?MPa=420mA2*1.0屏蔽电缆电厂抽汽机组16四转速信号序号名 称信号源说明电缆1汽机转速1现场VPP0.6V,4010KHZ2*1.0屏蔽电缆主机厂2汽机转速2现场VPP0.6V,4010KHZ2*1.0屏蔽电缆主机厂3汽机转速3现场VPP0.6V,4010KHZ2*1.0屏蔽

17、电缆主机厂可选五伺服通道序号名 称信号去向说明电缆1高调门控制指令电液转换器0100%=420mA2*1.0 屏蔽电缆主机厂2抽汽调门控制指令电液转换器0100%=420mA2*1.0 屏蔽电缆主机厂抽汽机组六模出量序号名 称信号去向说明电缆1汽机转速DCS100?rpm=420mA2*1.0屏蔽电缆电厂2发电机功率DCS0?MW=420mA2*1.0屏蔽电缆电厂3远程给定信号DCS0?%=420mA2*1.0屏蔽电缆电厂4模拟量输出备用2*1.0屏蔽电缆可选择输出5模拟量输出备用2*1.0屏蔽电缆可选择输出6模拟量输出备用2*1.0屏蔽电缆可选择输出七电源1电源输入直流电源24VDC/5A2*1.5控制电缆电厂(以下无正文)第 9 页 共 9 页
