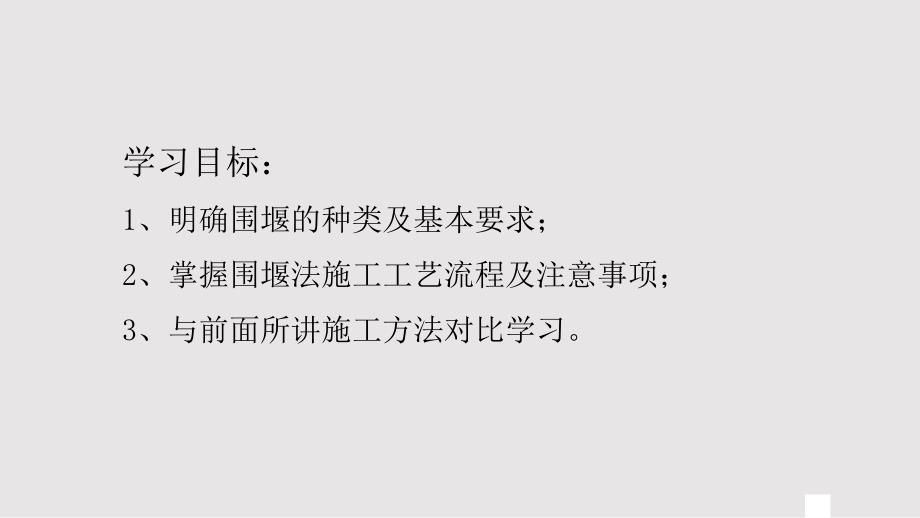

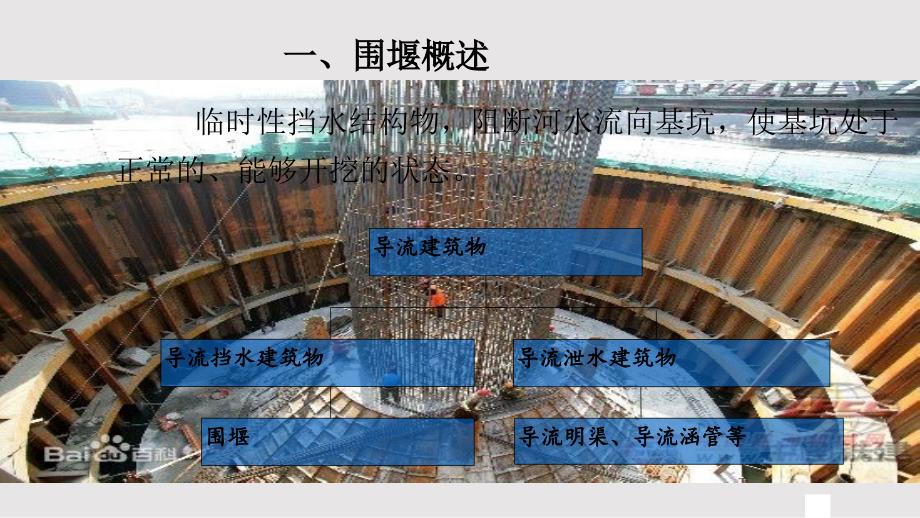

1、土石围堰法施工土石围堰法施工学习目标:1、明确围堰的种类及基本要求;2、掌握围堰法施工工艺流程及注意事项;3、与前面所讲施工方法对比学习。一、围堰概述一、围堰概述 临时性挡水结构物,阻断河水流向基坑,使基坑处于正常的、能够开挖的状态。导流建筑物导流建筑物导流挡水建筑物导流挡水建筑物导流泄水建筑物导流泄水建筑物围堰围堰导流明渠、导流涵管等导流明渠、导流涵管等一、围堰概述一、围堰概述基本规定:基本规定:1、顶面宜高出施工期间可能出现的最高水位0.7m;2、尽量做到防水严密,减少渗漏;3、堰内面积应满足基础施工的需要;4、围堰应满足强度和稳定性的要求;5、围堰高度 0.76、围堰布置:修筑围堰会减小

2、流水断面、抬高水位,因此切不可同时修筑几个围堰或大围堰。一、围堰概述一、围堰概述7、围堰内侧轮廓尺寸与基坑的关系:围堰内侧工作面的大小应满足基坑开挖、排水等施工需要,同时为确保围堰的稳定,其内侧坡脚至基坑边缘之间应保留不小于1.0m的距离。一、围堰概述一、围堰概述8、围堰的断面和稳定性:以满足滑动和倾覆的要求为基本条件;9、防渗漏:在围堰外侧抛撒锯木屑、煤屑等,使其随水流入渗漏的孔隙,将其堵塞,达到不漏水或少漏水。10、防冲刷:围堰外侧破面铺草袋、树枝等。常见围堰的种类常见围堰的种类土石围堰木质围堰钢板桩围堰钢筋混凝土围堰钢套箱围堰土围堰草袋围堰竹笼片石围堰木板桩围堰分类适用条件土石围堰土围堰

3、水深小于2米,流速小于0.3m/s。河床透水性较小的土壤,常用于河边浅滩处。草(麻)袋围堰水深2.5m左右,流速1.5m/s左右,河床透水性较小。与土围堰相比能抵抗较强的水流冲刷。竹笼片石围堰水深35m,较大流速,河床无法打桩。围堰适用条件围堰适用条件木质围堰木板桩围堰水深34m,坑底至水面5m左右,河床透水性较大,但可以打桩。钢板桩围堰水深为4m以上,河床为硬土、卵石层或软质岩层。适用较深基坑,防水性能较好。钢筋砼套箱围堰适用于河滩浅基开挖不稳定性土壤。或在既有线旁开挖桥涵基坑,用以代替板桩,保护既有建筑物的安全。围堰技术要求围堰技术要求适用条件水深小于5m、流速小于1.5m/s的河道、浅滩

4、或库塘中二、施工准备二、施工准备1 1、施工机械设备准备、施工机械设备准备挖掘机、推土机、水力吸泥机、空气吸泥机、水泵、排水设备2 2、技术准备、技术准备(1 1)做好施工测量;)做好施工测量;(2 2)根据工程所在位置和现场实际情况选择合适的围岩类型;)根据工程所在位置和现场实际情况选择合适的围岩类型;(3 3)准备好施工机械及排水设备;)准备好施工机械及排水设备;(4 4)组织技术交底及安全培训。)组织技术交底及安全培训。三、施工工艺流程及施工工序三、施工工艺流程及施工工序施工准备施工准备测量放样测量放样周边引截排水设施周边引截排水设施修筑围堰修筑围堰基坑开挖基坑开挖基坑检查基坑检查基底处

5、理基底处理基础砼基础砼1 1、围堰修筑工艺、围堰修筑工艺围堰高度应高出施工期间可能出现的最高水位围堰高度应高出施工期间可能出现的最高水位0.50.50.7m0.7m。筑岛顺序:围堰施工从上游开始,围堰外侧用土袋堆码筑岛顺序:围堰施工从上游开始,围堰外侧用土袋堆码1 11.5m1.5m高高,然后进行填土,然后进行填土。填土原则:沿河岸侧或浅水侧,自下游往上游向河中间逐填土原则:沿河岸侧或浅水侧,自下游往上游向河中间逐步推进,每层填土高度不宜超过步推进,每层填土高度不宜超过2m2m。土围堰土围堰 先清除堰底河床上的杂物、树根、石块等,以减小渗漏,自上游开始填筑至下游合龙。构筑时不宜直接往水中倒土,

6、而应将土倒在已出水面的堰头上,并顺坡填入水中,以防流失,导致渗流。筑堰材料宜用黏性土和砂黏土,土料内不允许含有树根、砖块等杂物。土袋围堰土袋围堰 用草(麻)袋盛装松散粘性土,装填量为袋容量的1/22/3,袋口用细麻线或铁丝缝合,施工时将土袋平放,上下左右互相错缝堆码整齐,水中土袋用带钩的木杆钩送就位。截面取双层草(麻)袋,中间设粘土心墙时,可用砂性土装袋。水流流速较大时,外围草(麻)袋可用小卵石或粗砂装袋,或增加抛片石堰外防护。土袋围堰土袋围堰透水河床上草(麻)袋围堰结构示意图透水河床上草(麻)袋围堰结构示意图竹笼片石围堰竹笼片石围堰 竹笼围堰是用内填块石的圆柱形竹笼堆叠而成,在迎水面用木板,

7、混凝土面板或填黏土阻水,这是利用当地材料的一种围堰型式,多用于我国南方。2 2、基坑排水和开挖、基坑排水和开挖集水明排(排水沟、集水井)集水明排(排水沟、集水井)井点降水井点降水地下水位较高、地下水位较高、采用集水明排有困难时采用集水明排有困难时轻型井点喷射井点电渗井点管井井点深井井点四大设备?井点法降水注意事项:井点法降水注意事项:1 1、安装井点管应先造孔后下管,不得将井点管硬打入土中;、安装井点管应先造孔后下管,不得将井点管硬打入土中;2 2、井点管四周,应以粗砂灌实,距地面、井点管四周,应以粗砂灌实,距地面0.51.0m用黏土封用黏土封口口;3 3、井管系统应安装严密,不得漏气;井管系

8、统应安装严密,不得漏气;4 4、降水过程中,加强对井点降水系统的检查;、降水过程中,加强对井点降水系统的检查;5 5、对水位降低区域建筑物可能产生的沉降,应进行观测;、对水位降低区域建筑物可能产生的沉降,应进行观测;6 6、拆除多层井点应自底层开始逐层向上进行。、拆除多层井点应自底层开始逐层向上进行。四、木板桩围堰的适用范围和施工方法四、木板桩围堰的适用范围和施工方法木板桩围堰由定位桩、导框及木板组成,根据需要分成单木板桩围堰由定位桩、导框及木板组成,根据需要分成单层及双层。层及双层。水深在水深在2 24m4m时,可采用单层木板桩,如渗水严重时,可时,可采用单层木板桩,如渗水严重时,可在外侧堆

9、土。在外侧堆土。水深在水深在4 46m6m时,可采用中间填土的双层木板桩围堰。具时,可采用中间填土的双层木板桩围堰。具有压缩河床断面小等优点,但木材耗费大。若围堰较高,为有压缩河床断面小等优点,但木材耗费大。若围堰较高,为防止水压力作用下产生过大变形,可在中间增设拉杆,增加防止水压力作用下产生过大变形,可在中间增设拉杆,增加两层板之间的整体性。两层板之间的整体性。四、木板桩围堰的适用范围和施工方法四、木板桩围堰的适用范围和施工方法 木板的厚度一般为618cm,具体视长度而定,厚度在8cm以下者多用人字榫,厚度8cm以上者用凹凸榫,桩材要选用质地良好抗锤击的木材,板桩制造采用机械加工,以确保榫口质量,定位桩一般用圆木制作。围堰填料为粘性土,堰顶宽取12米,当采用单层木板桩时,填土外侧边坡坡率取1:1.5。榫接图榫接图
