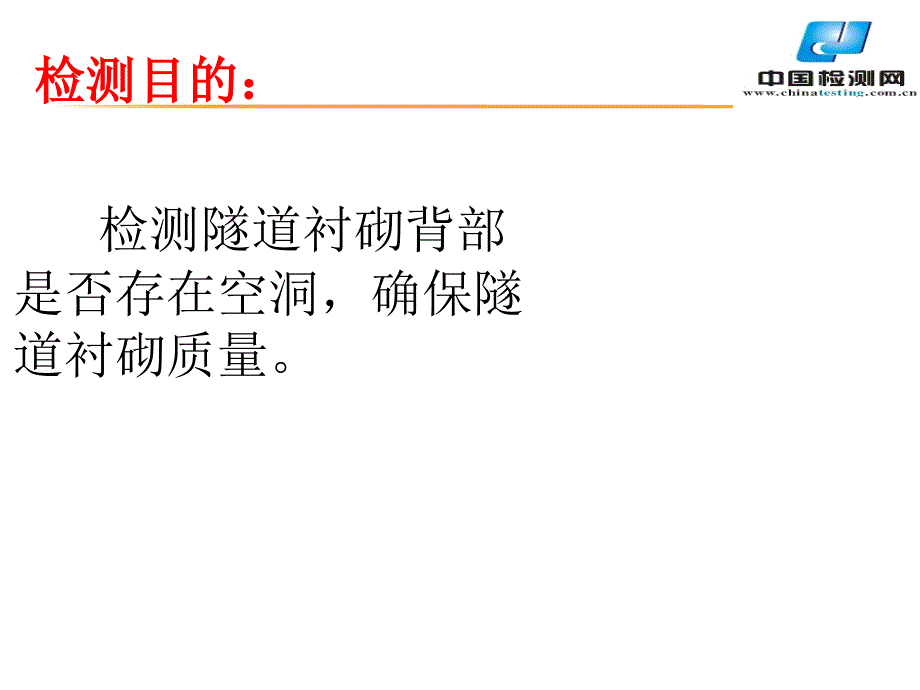

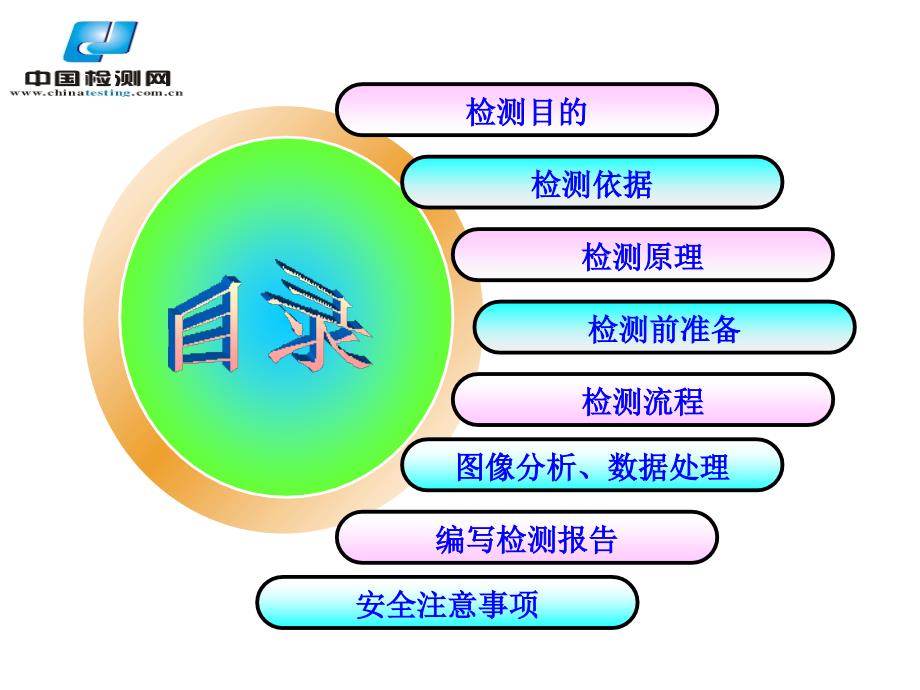

1、地质雷达地质雷达法检测衬砌背部空洞法检测衬砌背部空洞检测目的检测目的检测依据检测依据检测原理检测原理检测前准备检测前准备检测流程检测流程图像分析、数据处理图像分析、数据处理编写检测报告编写检测报告安全注意事项安全注意事项检测目的：检测目的：检测隧道衬砌背部是否存在空洞，确保隧道衬砌质量。检测依据：检测依据：隧道工程试验检测技术铁路隧道衬砌质量无损检测规程检测原理：根据电磁波在有耗介质中的传播特性，发射天线向被测介质发射高频脉冲电磁波，当其遇到不均匀体(界面)时会反射一部分电磁波，其反射系数主要取决于被测介质的介电常数，雷达主机通过对此部分的反射波进行适时接收和处理，达到探测识别目标物体的目的。
2、隧道检查检测需技术员3人工人56人设备名称：专业型高速地质雷达天线采用了6001600MHz天线阵设备型号：SIR-20设备产地：美国附件准备：准备50米皮尺一卷，自喷漆若干，手电若干(包括电池)，记事本一本，笔4支，口罩和手套若干，隧道工作服，数码相机一部。将仪器电池充足电，仪器开机检查正将仪器电池充足电，仪器开机检查正常。常。大型装载车一台(按要求电焊上检测支架，配一名技术娴熟的司机)支架一定要焊接牢固，符合安全要求。要求施工单位安排好隧道内要求施工单位安排好隧道内的交通和现场设施的清理工作，的交通和现场设施的清理工作，以保证检测工作的顺利安全进以保证检测工作的顺利安全进行。行。12354
3、测点布置测点布置10m雷达检测雷达检测发射器接收器主机围岩围岩衬砌衬砌发射器接收器主机发射器接收器主机发射器接收器主机发射器接收器主机发射器接收器主机END图像分析图像分析000+250260测线5000+030040测线3隧道拱部拱顶拱脚数据处理数据处理数据处理由检测单位人员完成，必要时需要向施工单位的技术工程师进行施工技术咨询，施工单位给予配合。前期数据分析：由专业的雷达数据处理软件完成，保证客观准确。后期数据解释：由经验丰富的技术工程师按照铁路工程质量检验评定标准，并参照铁路隧道衬砌质量无损检测规程进行数据解释，保证按国家规范客观准确。编写检测报告检测报告数据分析解释完毕后，按照铁路隧道
4、衬砌质量无损检测规程的规范标准出具隧道衬砌无损检测报告。安全注意事项安全注意事项隧道衬砌检测属于危险的高空作业，必须注意以下事项：1.操作测试天线的工人必须佩戴安全帽、腰系安全带、手戴手套、操作平台的防护围栏必须高过工人的腰部。2.在测试隧道拱腰时，操作天线的工人手举天线的手必须高过平台防护围栏的高度，手扶围栏时绝对禁止手扶靠近衬砌且与衬砌平行的围栏，以免夹伤工人的手臂或手掌。3.在测试拱顶和拱腰时，操作测试天线工人旁的观测工人应该随时注意围栏与拱顶、拱腰的距离，指挥装载机司机操作平台的空间位置，防止撞上衬砌防止撞上衬砌导致平台垮塌导致平台垮塌，酿成大事故，一定注意！4.在装载机驾驶室旁安排一名传令工人接受平台上的观测工人的指挥指令来指挥装载机司机操作平台和开进装载机；在测试平台上至少有三名工人，两名操作测试天线，一名工人休息并随时观测围栏与拱顶、拱腰的距离并指挥驾驶室旁的传令工人；在装载机前方也应安排一名工人指挥装载机前进，因有时司机看不清前方的道路。5.在测试前，请施工单位将测试段落上的车辆、杂物等清理干净，方便测试装载机或测试人员通过。严禁使用挖掘机作为测试平台。无损检测资料汇总目录锚桩资料汇总锚桩资料汇总http:/ 检测报告资料汇总检测报告资料汇总http:/
