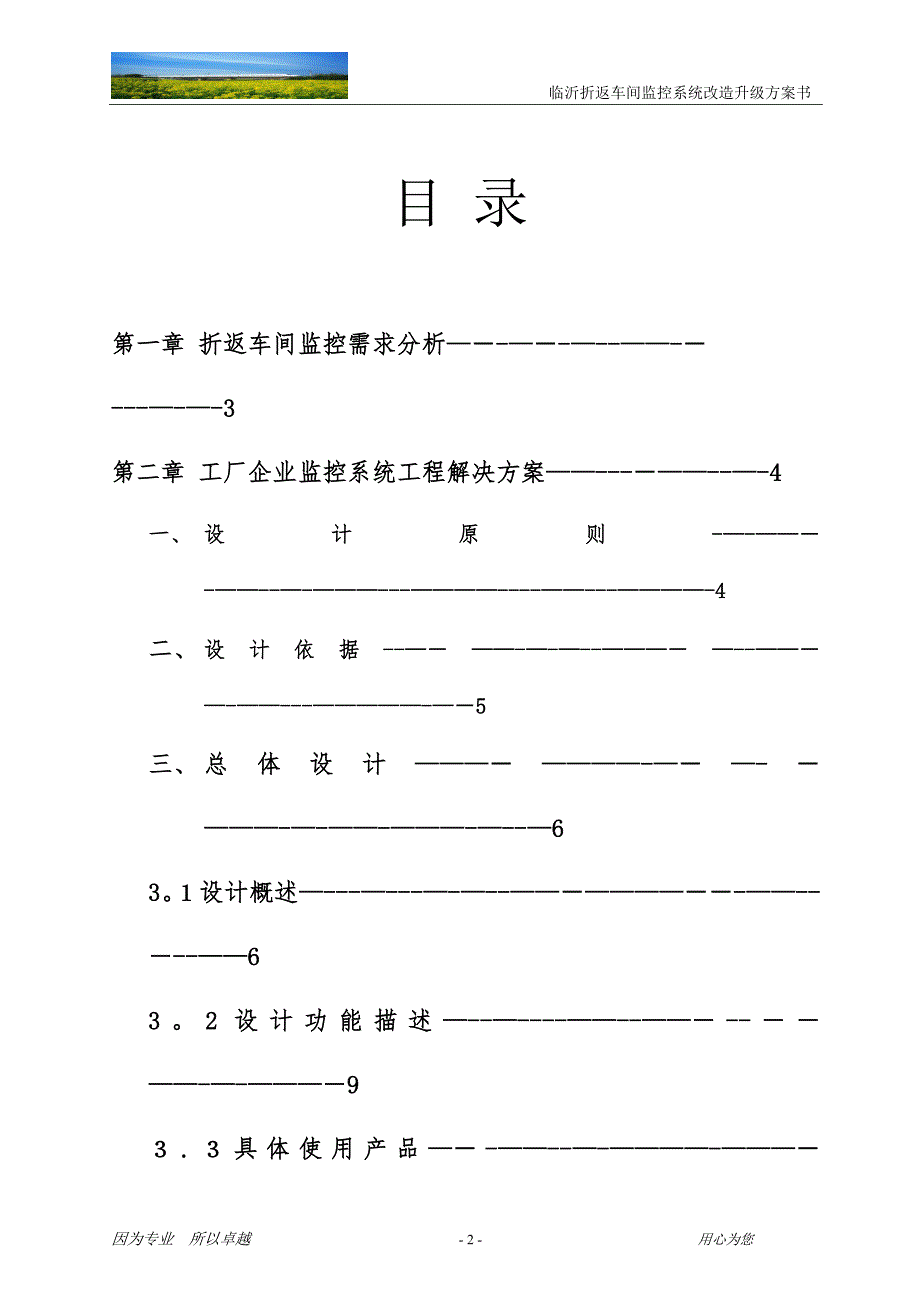

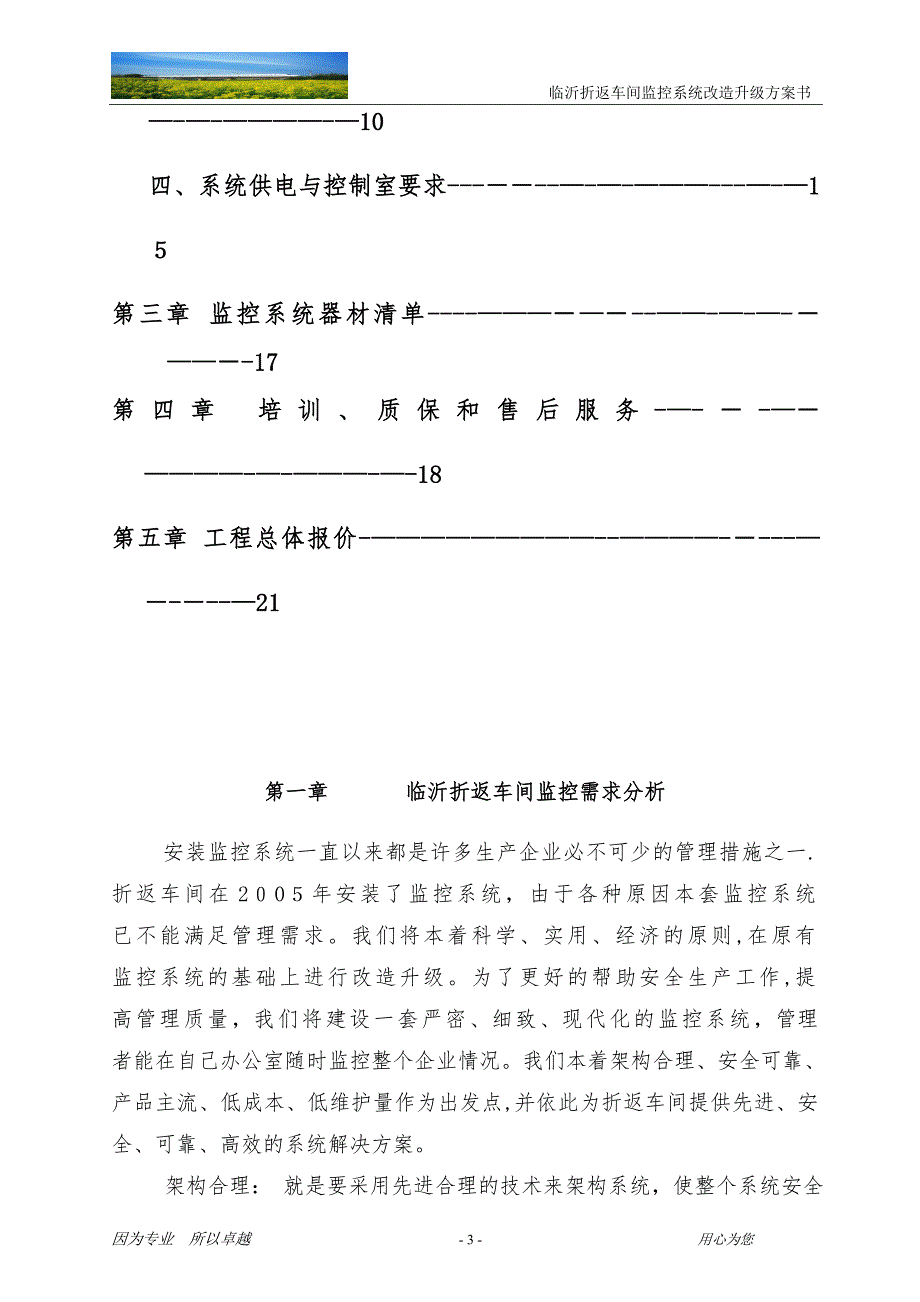

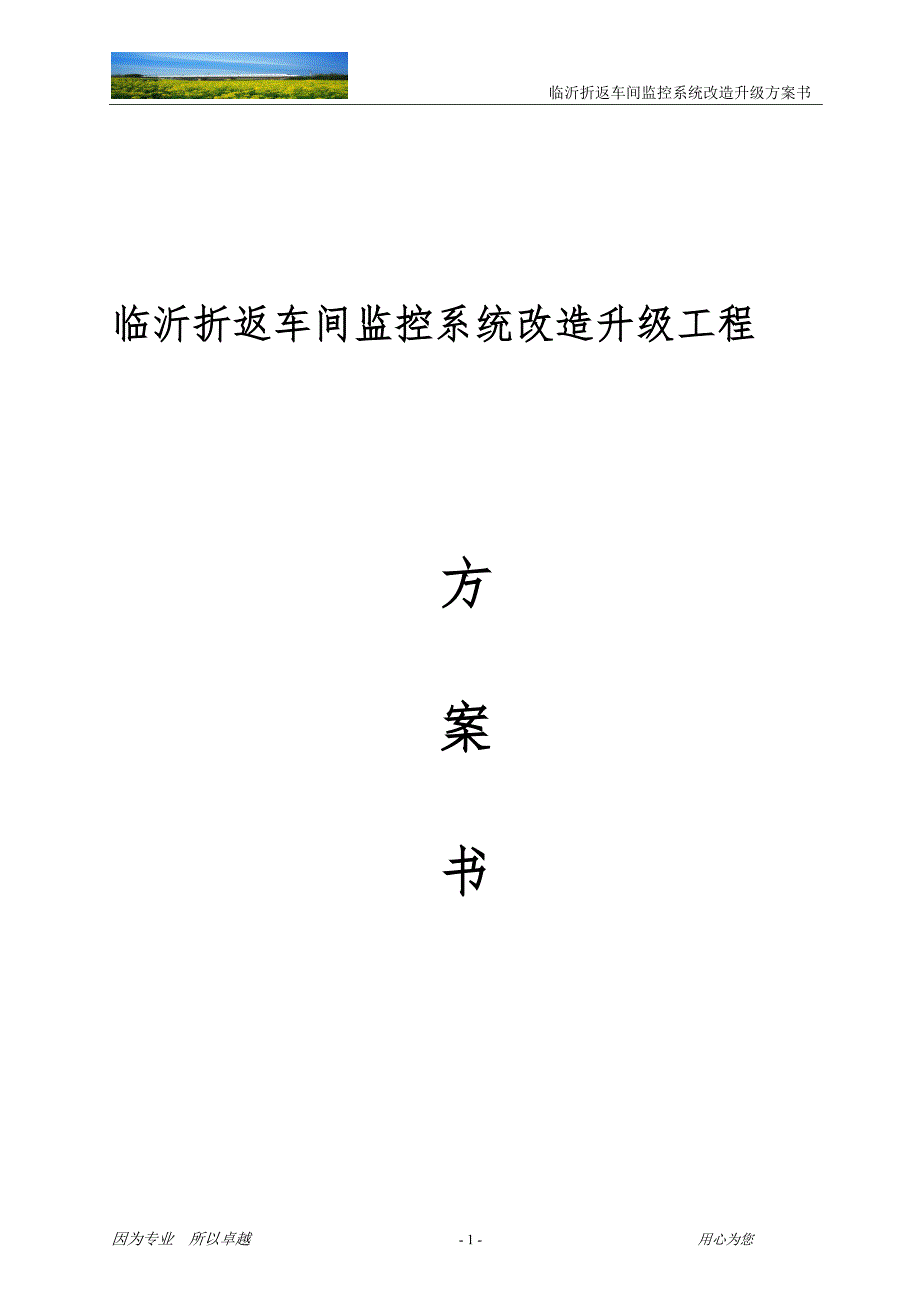

1、 临沂折返车间监控系统改造升级方案书 临沂折返车间监控系统改造升级工程方案书 目 录第一章 折返车间监控需求分析-3第二章 工厂企业监控系统工程解决方案-4一、 设计原则-4二、 设计依据-5三、 总体设计-63。设计概述-63。2设计功能描述-9.具体使用产品-10四、系统供电与控制室要求-1第三章 监控系统器材清单-17第四章 培训、质保和售后服务-18第五章 工程总体报价-21第一章 临沂折返车间监控需求分析 安装监控系统一直以来都是许多生产企业必不可少的管理措施之一.折返车间在20年安装了监控系统，由于各种原因本套监控系统已不能满足管理需求。我们将本着科学、实用、经济的原则,在原有监控
2、系统的基础上进行改造升级。为了更好的帮助安全生产工作,提高管理质量，我们将建设一套严密、细致、现代化的监控系统，管理者能在自己办公室随时监控整个企业情况。我们本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为折返车间提供先进、安全、可靠、高效的系统解决方案。 架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行,并具备未来良好的扩展条件。稳定性和安全性:这是大家最关心的问题,只有稳定运行的系统，才能确保监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦.良好的可扩展性则是为了用户的发展考虑。随着安防系
3、统应用时间的增长,未来对安防系统的要求会更高可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能.产品主流:系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。 在设备选型时,我们将主要依据折返车间提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造企业的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。 低成本低维护量：指力争有良好的性能价格比，所采用的产品应是简单,易操作，易维护，高可靠度
4、的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据.系统的易操作和易维护性是保证非专业人员使用好一个系统的条件.高可靠度是保障系统运行的基本要求，也是易维护性的保障。我们将本着上述设计原则,来进行监控系统的设计。并将严格按照国际惯例并结合本企业的技术实力与工程经验，进行贵企业监控系统整个工程的安装、测试以及验收,完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。系统建成后将达到如下功能： 实时对各个大门进行高清晰视频监控 可录制各点的视频录像以备安防查用 有效保证生产现场的安全规范操作 物资出门
5、及劳动纪律考察 实时监控各个大门口的情况 调节镜头的焦距可以清晰的观测到车辆出入的具体细节 在上下班时可以对大门口员工的到位情况进行监控随时考察职工的实际生产劳动纪律第二章 工厂企业监控系统工程解决方案 一、设计原则本设计以行业标准作为设计依据，结合工厂的具体情况,用最佳设计方案体现最高的性能价格比,是本方案设计的指导思想,也是本方案设计的基本出发点和追求的目标。 本设计主要贯彻高质量及”低成本两条主线来进行设计的. 根据折返车间建筑平面图,并充分考虑现场实际情况，前端设计采用高清晰度彩色摄像机，视频传输采用抗干扰高屏蔽同轴电缆,控制信号传输采用带屏蔽专用控制电缆,保证视频信号和控制信号的准确
6、传输。 a、先进性:在投资费用许可的情况下，系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。 b、可靠性：系统最重要的就是可靠性,系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行,系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。即便是出现故障时,影响面也要尽可能小。 c、安全性：对于安全防范系统,其本身的安全性能不可忽视,系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。 d、可
7、扩充性： 系统设计时应充分考虑今后的发展需要,系统应具有预备容量的扩充与升级换代的可能。 e、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定，做好系统的标准化设计与施工。 一切应从实际出发,使智能系统具有较高的实用效能.这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。二、设计依据 本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括: JT1692民用建筑电气设计规范GT5314-2000智能建筑设计标准 B0174-93电子计算机机房设计规范 G50057-94建筑物防雷设计规范 G232-电气
8、装置安装工程施工及验收规范 4943-9信息技术设备(包括电气事务设备）的安全 B/T7594安全技术防范规范工程技术规范 B501994民用闭路电视监控电视系统工程技术规范 甲方对系统的具体要求三、总体设计3。1设计概述 监控系统应该说是跨学科跨行业的系统工程,以功能要求的不同可分为以下几个方面: 1）前端摄像系统 2)视频传输系统 )视频控制系统 3.1。1摄像部分 摄像部分一般安装在监视现场，它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。摄像机 摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方,如果使用
9、的目的只是监视景物的位置和移动，则可采用黑白摄像机;如果要分辨被摄像物体的细节,比如分辨衣服或景物的颜色，则选用彩色的效果会较好。摄像机的规格大致可分为13、14、2和2/3等,安装方式有固定和带云台二种。镜 头 常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种.定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围如下:手动光圈镜头所需监视的环境照度变化不大，如室内。自动光圈镜头-所需监视的环境照度变化大,如室外。 广角镜头监视的角度较宽，距离较近。 标准镜头-监视的角度和距离适中。 常用的变焦镜头分为倍、6倍和2倍变焦镜头,另一种分法是:手动变焦和电动变焦(电动光圈和自动光
10、圈）两种。变焦镜头在规则上可以划分为：1/、2/3、1/2和1等。选择变焦镜头的原则是：镜头的规格不应小于摄像机的规格,也就是说1/的镜头可以与1/3的摄像机一起使用,但是1/3的镜头就不能够在1/2的摄像机上使用.防护罩防护罩分为室内型和室外型两种。室内的防护罩主要是防尘，有的也有作隐蔽作用,使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却,温度低时自动加热；下雨时可以人工控制雨刷器刷雨;有的室外防护罩的玻璃还可以加热,当防护罩上有结霜时，可以加热除霜。云台云台是安装、固定摄像机的支撑设备,它分为
11、水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。 全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象.解码器 解码器一般与矩阵控制主机配套使用,主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转,以及变焦镜头的变焦和聚焦. 3。.控制部分在控制中，闭路电视系统中的
12、信息量与信息处理的工作量都很大,因此其控制台的操作一般都采用了计算机系统,以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作3。.3传输部分 传输系统包括视频信号和控制信号的传输。 视频信号的传输可用同轴电缆、光纤或双绞线,用双绞线传输时需可视频转换适配器。3.1。4显示与记录显示与记录设备安装在控制室内，主要有监视器、硬盘录像机和一些视频处理设备。3。1.5 系统结构原理图。2 设计功能描述 性能、功能先进: 设备选型要保证技术领先,性能可靠,操作简便、实用，维护简单,性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造，系统建成后，三至
13、五年不会落后淘汰 电视监控系统功能完善：通过保安监控系统随时掌握监控区域内人员活动情况,检查各个重点部位的安全情况,提前发现隐患,及时处理突发事件并自动进行录像。正常情况下对进行2小时录像，录像资料可备出事时查询。 设备高可靠性:采用监控行业最新技术和高品质设备. 发展性 系统应在初步设计时，就考虑未来良好的发展性,以降低未来发展的成本,使系统具有良好的可持续发展性。 经济性在满足安全防范级别的要求前提下,在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备,做到合理、实用,降低成本，从而达到极高的性能价格比，降低智能工厂安全管理的运营成本。 外观效果美观: 前端
14、装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则,我们都选用了外观工艺和性能稳定都比较好的安防产品。 3。3 具体使用产品折返车间监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成：3.31前端图像采集部分原有监控系统有八个摄像头现在需要更换的有: 整备场:更换7米摄像头 DF71I 材料西面:更换70米摄像头DF7801R大门口： 更换两台20米摄像头办公楼后：更换摄像头加室外云台FT-H122 云台812南大门:更换70米摄像头 DF7801IR食堂: 更换摄像头B781R办公楼前： 增加一个一体化摄像机加室外防护罩 监控中心机房位于保卫办公室,在监控室设计
15、用专用计算机1台，设计整个录像系统可以连续保存录像资料1个星期,系统支持监视录像与回放三功工作。332摄像机型号 DFB781IR有效像素 P：752(H)582(V);N:76（H)44（V)成像器件 1/3SONYCD信号制式 L/NTS水平清晰度 彩色480TL/黑白600V同步方式 内同步内置镜头 标配:16m(8m、12mm、5m)电子快门 /50（1/6)110,00sec 红外灯 828ps红外波长 85n红外距离 5080视频输出 48dB信噪比1。0Vp-p7工作电源 DC2V 工作温度-050防护等级Ip66采用先进的IR LED，小时日夜监控；L灯的有效寿命可达000小时
16、外壳采用特质材料制成,可达65防水等级,具有安全电压保护；采用最新红外技术，远距离的夜视效果更佳。 产品编号FTH12制式PANC成像器件1/4” ON CCD线数480 VLie镜头22X Zom，F=。67。2mm照度0LU(IR ON）信噪比oe hn 2d红外距离50 Meer角度5红外灯波长3 uit 80Nm Infrad LED寿命200hs,warny lfe:00hr防水等级IP6视频信号omposte Vdeo Outpt(1Vp Trinae)聚焦方式lectal工作温度20 to +50C电源D 12V 0m(+/-%）内置变焦镜头;菜单功能;高清晰度画面；DP强化数
17、字处理；背光补偿；自动电子快门,白平衡;自动复位功能。产品编号FT02S制式PAL/NTS成像器件/4SOY CCD线数4V Lns镜头2Zoom F3.95。8m照度0.X Normal de,0.01LU Lowlight de信噪比orethn 2d背光补偿ON/F自动增益控制ONOFF电子快门1/50(/60)1/100,00（se）同步系统nrnal/Externl光圈驱动方式Ato视频信号Comsite Video Opu（Vpp75Terminatd)聚焦方式ut工作温度20 to +50C电源DC 12V(+/0%）3.3.3支架3。3。4室外全球云台防护罩 型号:80012旋
18、转角度 Pan:0 Tlt+6 旋转限位外调 旋转速度Pan：6Tilt：3最大限载8K 电 源 220、10-4交流电源 工作温度 5c+0c 输出功率4v.96A,200.2A 连接要求 6芯外姓尺寸 277高x196直径 安装于大门口及办公楼门口的全方位摄像机，建议安装全球型护罩,外型美观，对于整个厂区的形象不会破坏.由于使用一体化摄像机，所以球罩只需7。5英寸即可,这种室外球形罩内有一个球形云台,可带动摄像机上下左右四个方向转动,并且密封性好,有防雨作用，有自动加热和风扇装置，可适应北方的恶劣天气。（可选)系统防雷设计工厂闭路电视监控系统防雷设计包括电源防雷、视频信号防雷、控制信号防雷
19、和接地四个部分内容.1、电源防雷 电子设备因雷击造成的损坏，很大比例是由于感应雷串到电源造成的设备损坏。根据GB5017-93电子计算机机房设计规范和GB0057-建筑物防雷设计规范要求中心计算机机房等大量重要电子设备集中场所应设计两级以上的电源防雷保护。对于工厂监控系统供电防雷保护，设计建立二级电源防雷防护：第一级防护在机房总配电柜进线端,设计采用一套国际知名品牌加强型电源避雷器,第二级防护在机房供电的US进线端，设计采用一套标准型电源避雷器。、视频信号防雷 系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生,避雷器瞬间导通，以保证前端摄像机和末端矩阵主机的安全。 、控制信号防雷
20、 系统控制线路采用屏蔽专用控制电缆,控制线的屏蔽层在接头和端头进行重复接地,控制线进入控制室后先进入信号避雷器,当控制线路串有感应雷过电压时,避雷器瞬间导通，把多余的电荷引接到大地,保证前端解码器和末端矩阵控制主机的安全运行。4、接地根据GB50574建筑物防雷设计规范、JT192民用建筑电气设计规范的有关规定，对控制室内所有设备的接地极和设备金属外壳进行接地处理接地的具体处理方法是:从共同接地体的接地干线上引一条支干线到中心机房,在机房安装汇流铜排,电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排,牢固连接，以保证电气设备和人身的安全 四。系统供电与控制室要求 为保证监
21、控系统正常稳定工作，系统采用在线式UPS集中供电; 监控系统和中心控制室采用单独电源供电回路； 主干采用AC22V供电，在摄像机前端采用变压器就近供电; 中心控制室必须配备有通讯、安全和消防等设备; 中心控制室必须单独安装空调装置,保证控制室的温度在之间,相对湿度不大于%； 控制室室内光线充足，其照度应不小于30u; 控制室的其它设备和金属外壳也必须做好等电位连接,以保证控制室内的人身和设备安全。第三章 临沂折返车间监控系统器材清单3.1 临沂折返车间监控系统器材清单及报价序号名称型号单位数量单价合计1摄像机HY168套200602摄像机DF-B01R套48323摄像机FT12套909003低
22、照度摄像机一体调焦F2SD套95053半球护罩云台解码器FT222SD套1500004室外云台80012套14005辅料费项130306电缆线SY75-3米302007控制线米3207安装费项100010008合计963. 电脑主机清单及报价序 号名称型 号1 Cu P43。02主板86v3硬盘0g4内存12MB5CVD6机箱监控专用键盘鼠标普通8视频采集卡八路视频采集卡9合计6003。3 监视器 三星1纯平显示器 800元注明: 1、提供测试，并提供文档;2、器材按实际使用数量计算;3、安装费含设计、督导、安装调试、测试、培训、资料。第四章 培训、质保与售后服务4.1 技术培训我公司将对所有
23、者的技术人员、操作人员、维修人员及其他有关人员进行技术培训。培训课程包括现场培训和另外一些必须培训。系统培训培训项目:1. 介绍目的2. 参观监控系统3. 概述工厂监控系统4. 处理问题 如何处理一般问题 如何操作使用。 保修服务保修服务内容我将为承担的监控系统工程所有摄像头提供三个月内的免费更换和两年的保修和保养服务,有效期从工程验收后,用户在完工报告上签字之日起.相应时间:24小时保修地点：用户现场保养内容和计划保养保养时间服务内容每半年表面检查和环境检查服务,有效用户跳线检查，环境检查，性能抽样检测环境检查。每半年抽样表面检查和环境检查服务,有效用户跳线检查环境检查,性能抽样检测环境检查
24、保养费用：项目完工后两年内免费，之后按照服务时间酌情收费,有关问题的诊断.3 技术服务售前服务我公司在充分了解用户需求的基础上与用户共同做好系统方案， 认真选型及配置，直至系统方案得以论证，双方认为在技术、商务及应用上可行后即可签定合同。安装、调试、测试合同上所有设备器材，由本公司负责提供及安装、调试、测试,并保证在合同规定的期限内,整个系统正常开通。在保修期间公司义务配合客户监控管理人员一起安装调试新设备的各种软、硬件并向管理人员提供所有软、硬件资料。服务响应我公司的技术支持部专门向用户提供全天候2小时365天电话热线技术支持服务。为向用户提供方便、优质、快捷的服务,公司制定以下规则:1)免
25、费以电话/传真方式提供技术服务。2)系统发生故障时,有关修理和更换力争在最短时间内完成,一般故障修复时间不超过2小时,严重故障修复时间不超过1天。3)维修时间超过24小时的,在故障设备维修期间，免费提供同类产品作替代品使用。4)我公司对整个系统提供一月内电话回访两次,一月内上门拜访一次,终身电话咨询、售后维修服务。以下情况不属保修范围1、因不正常操作及人为或自然灾害而引起的损坏；2、自行拆卸改换机内部分（如:线路、零件）后造成损坏；3、非我方指定的专业技术人员安装而引起的故障。设备免费保修一年,保修期外，公司长期提供维修服务第五章 临沂折返车间监控系统改造升级工程总体报价序号名称备注单位价格监控部分项￥960。2图像控制存储（电脑）项￥44000合计￥346.00合计（大写） 壹万叁仟肆佰陆拾元整 （公司名称）： 日期：2007年0月5日因为专业所以卓越 - 21 - 用心为您
