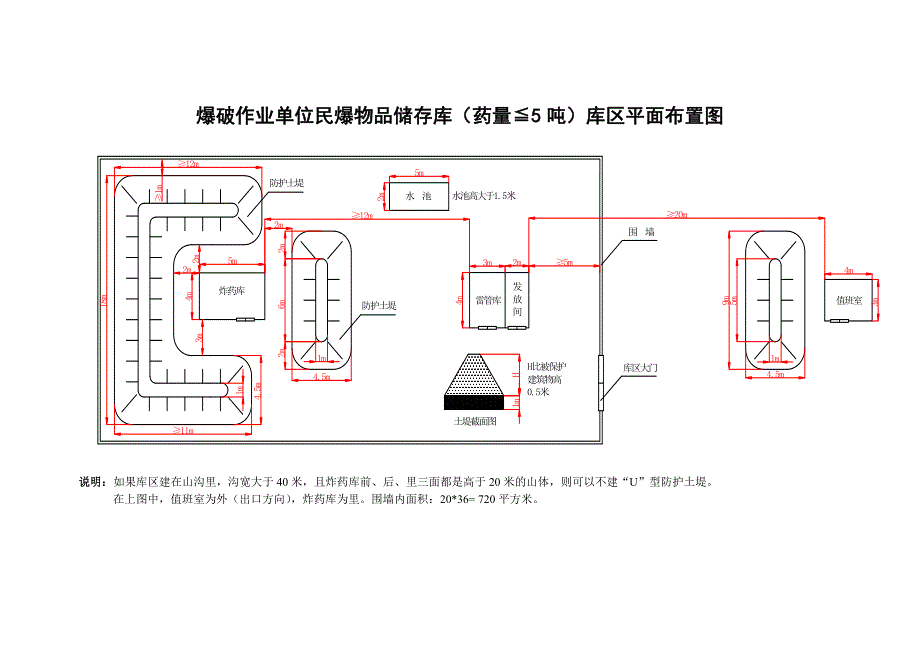

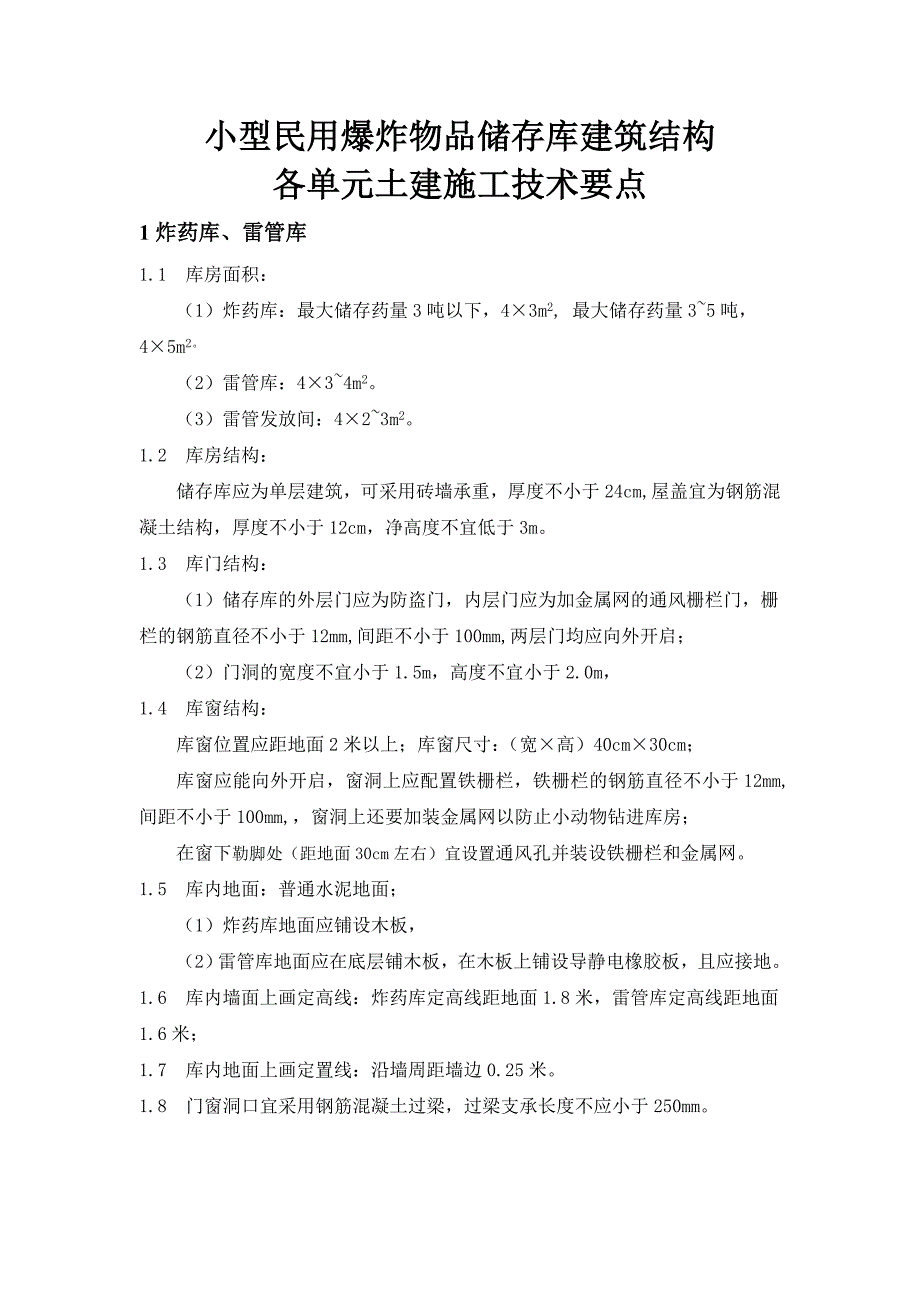

1、爆破作业单位民爆物品储存库（药量5吨）库区平面布置图说明：如果库区建在山沟里，沟宽大于40米，且炸药库前、后、里三面都是高于20米的山体，则可以不建“U”型防护土堤。在上图中，值班室为外（出口方向），炸药库为里。围墙内面积：20*36= 720平方米。小型民用爆炸物品储存库建筑结构各单元土建施工技术要点1炸药库、雷管库1.1 库房面积：（1）炸药库：最大储存药量3吨以下，43m2, 最大储存药量35吨，45m2。（2）雷管库：434m2。（3）雷管发放间：423m2。1.2 库房结构：储存库应为单层建筑，可采用砖墙承重，厚度不小于24cm,屋盖宜为钢筋混凝土结构，厚度不小于12cm，净高度不宜
2、低于3m。1.3 库门结构：（1）储存库的外层门应为防盗门，内层门应为加金属网的通风栅栏门，栅栏的钢筋直径不小于12mm,间距不小于100mm,两层门均应向外开启；（2）门洞的宽度不宜小于1.5m，高度不宜小于2.0m，1.4 库窗结构：库窗位置应距地面2米以上；库窗尺寸：（宽高）40cm30cm；库窗应能向外开启，窗洞上应配置铁栅栏，铁栅栏的钢筋直径不小于12mm,间距不小于100mm,，窗洞上还要加装金属网以防止小动物钻进库房；在窗下勒脚处（距地面30cm左右）宜设置通风孔并装设铁栅栏和金属网。1.5 库内地面：普通水泥地面；（1）炸药库地面应铺设木板，（2）雷管库地面应在底层铺木板，在木

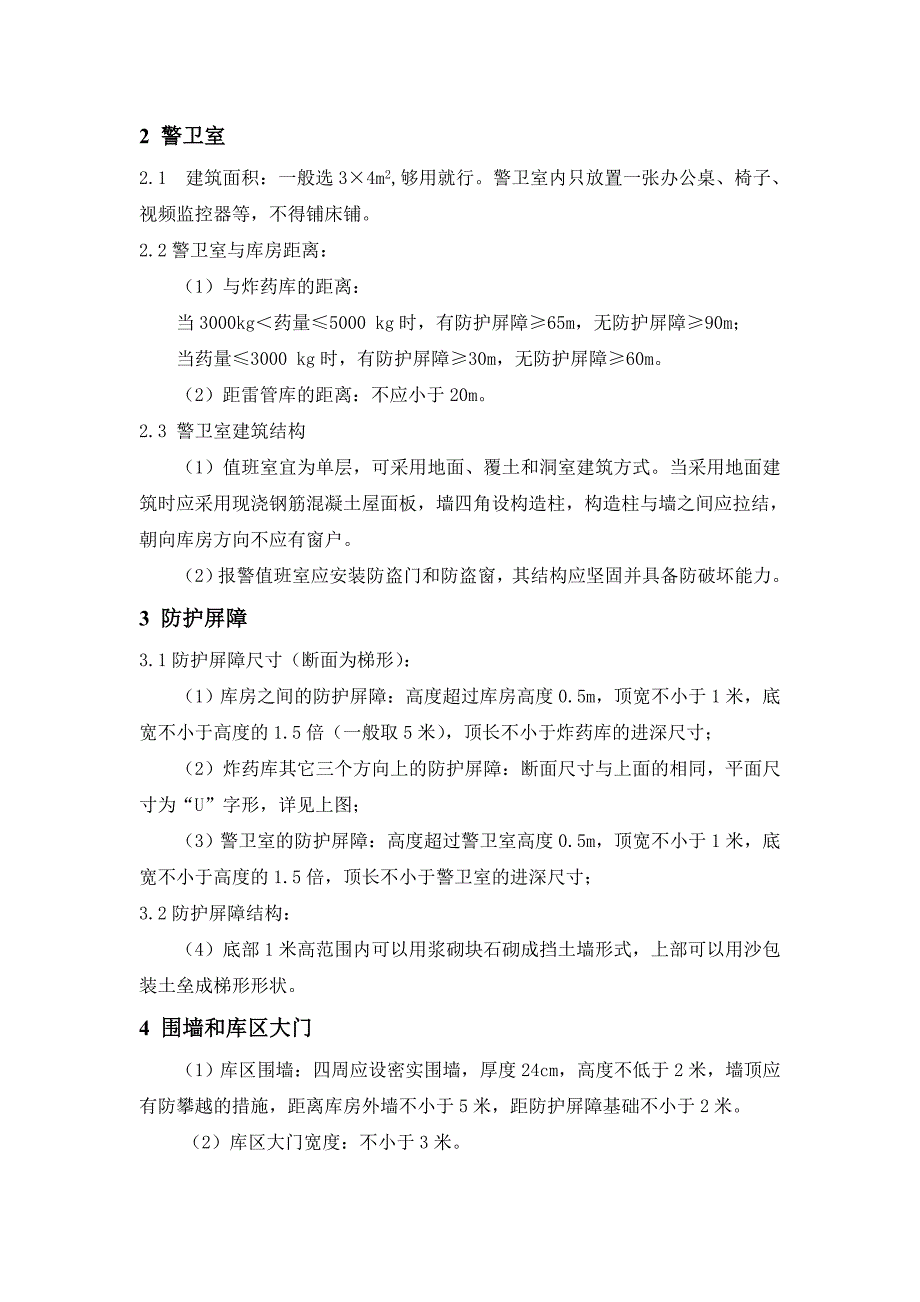

3、板上铺设导静电橡胶板，且应接地。1.6 库内墙面上画定高线：炸药库定高线距地面1.8米，雷管库定高线距地面1.6米；1.7 库内地面上画定置线：沿墙周距墙边0.25米。1.8 门窗洞口宜采用钢筋混凝土过梁，过梁支承长度不应小于250mm。2 警卫室2.1 建筑面积：一般选34m2,够用就行。警卫室内只放置一张办公桌、椅子、视频监控器等，不得铺床铺。2.2警卫室与库房距离：（1）与炸药库的距离：当3000kg药量5000 kg时，有防护屏障65m，无防护屏障90m；当药量3000 kg时，有防护屏障30m，无防护屏障60m。（2）距雷管库的距离：不应小于20m。2.3 警卫室建筑结构（1）值班室
4、宜为单层，可采用地面、覆土和洞室建筑方式。当采用地面建筑时应采用现浇钢筋混凝土屋面板，墙四角设构造柱，构造柱与墙之间应拉结，朝向库房方向不应有窗户。（2）报警值班室应安装防盗门和防盗窗，其结构应坚固并具备防破坏能力。3 防护屏障3.1防护屏障尺寸（断面为梯形）：（1）库房之间的防护屏障：高度超过库房高度0.5m，顶宽不小于1米，底宽不小于高度的1.5倍（一般取5米），顶长不小于炸药库的进深尺寸；（2）炸药库其它三个方向上的防护屏障：断面尺寸与上面的相同，平面尺寸为“U”字形，详见上图；（3）警卫室的防护屏障：高度超过警卫室高度0.5m，顶宽不小于1米，底宽不小于高度的1.5倍，顶长不小于警卫室
5、的进深尺寸；3.2防护屏障结构：（4）底部1米高范围内可以用浆砌块石砌成挡土墙形式，上部可以用沙包装土垒成梯形形状。4 围墙和库区大门（1）库区围墙：四周应设密实围墙，厚度24cm，高度不低于2米，墙顶应有防攀越的措施，距离库房外墙不小于5米，距防护屏障基础不小于2米。（2）库区大门宽度：不小于3米。（3）储存库区周围有陡峭山体、水沟等能起到防盗、防火作用的自然屏障处，可不设密实围墙，但应设铁丝网围栏。 5 消防水池储存库区设高位水池，靠近库房就近布置，水池储水量不少于15m3。结构、壁厚、防漏等可以按照一般水池的要求处理。长、宽、深根据场地自由确定。6 围墙外的防火沟渠及防火要求（1）草原和森林地区的储存库周围宜修筑防火沟渠，防火沟渠边缘距库区围墙不宜小于10.0m，沟渠宽1.0至3.0m，深1.0m。（2）储存库门口8m范围内不应有枯草等易燃物，（3）储存库区内以及围墙外15m范围内不应有针叶树和竹林等易燃油性植物。
