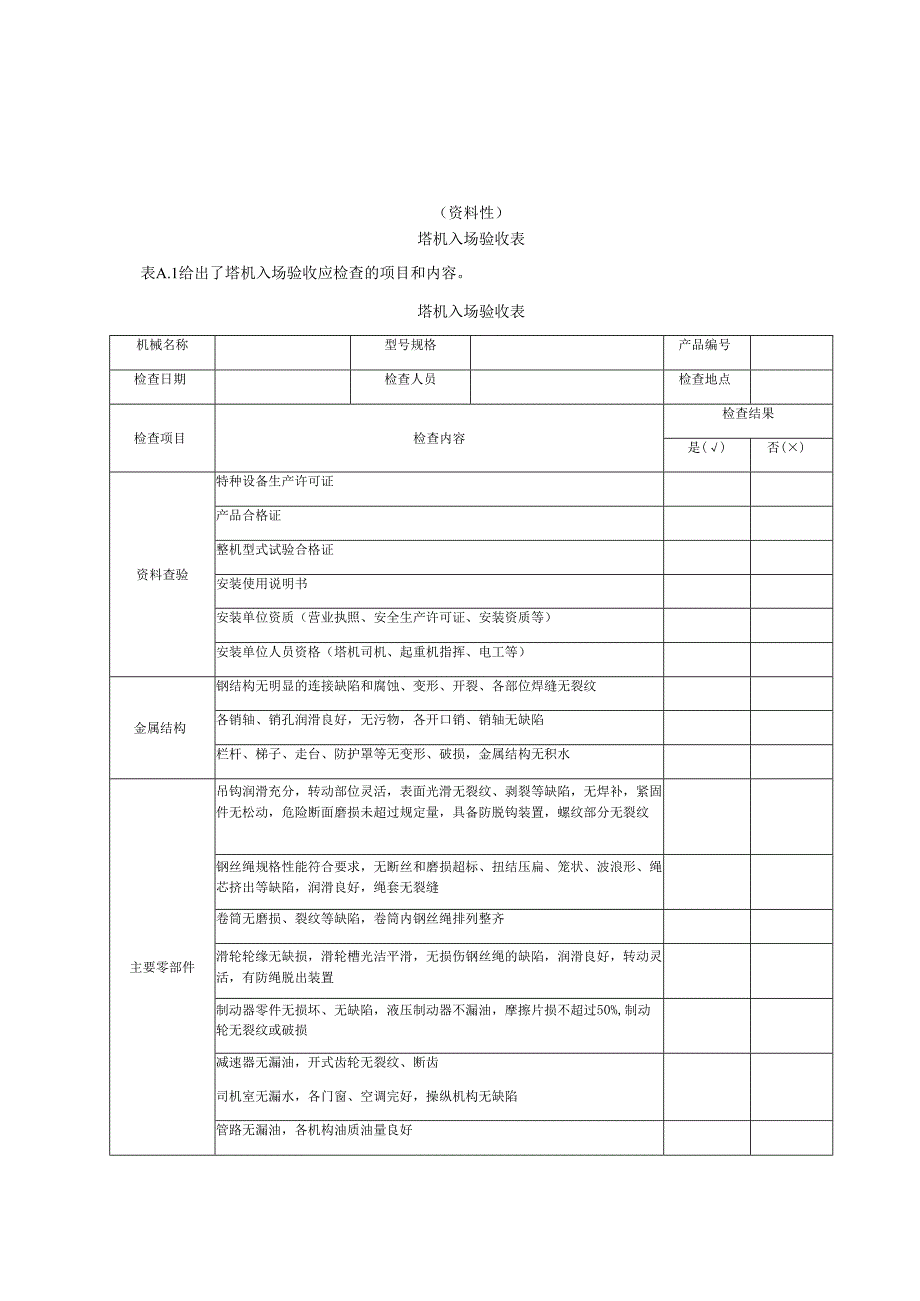

1、资料性)塔机入场验收表表A.1给出了塔机入场验收应检查的项目和内容。塔机入场验收表机械名称型号规格产品编号检查日期检查人员检查地点检查项目检查内容检查结果是()否()资料查验特种设备生产许可证产品合格证整机型式试验合格证安装使用说明书安装单位资质(营业执照、安全生产许可证、安装资质等)安装单位人员资格(塔机司机、起重机指挥、电工等)金属结构钢结构无明显的连接缺陷和腐蚀、变形、开裂、各部位焊缝无裂纹各销轴、销孔润滑良好,无污物,各开口销、销轴无缺陷栏杆、梯子、走台、防护罩等无变形、破损,金属结构无积水主要零部件吊钩润滑充分,转动部位灵活,表面光滑无裂纹、剥裂等缺陷,无焊补,紧固件无松动,危险断

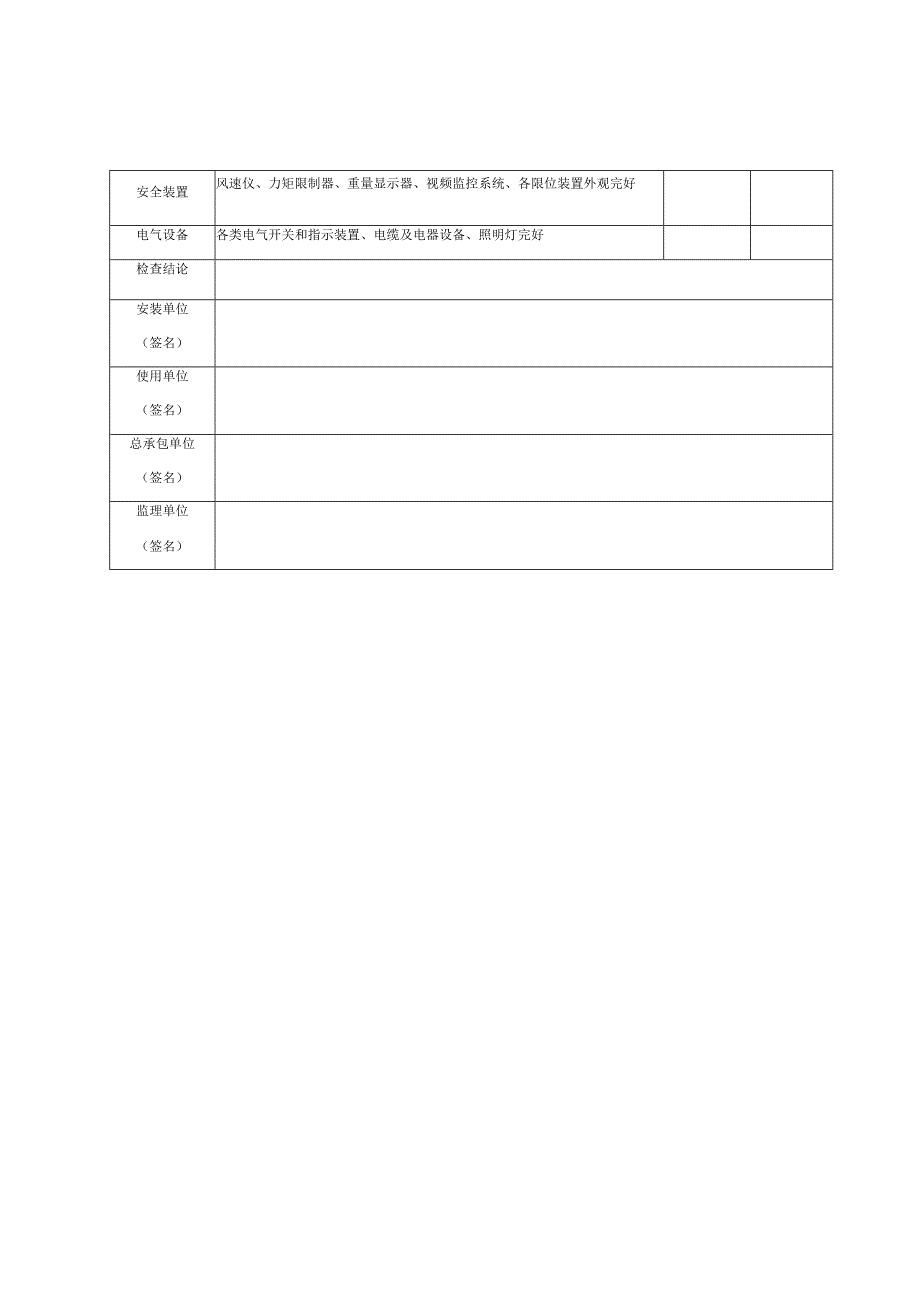

2、面磨损未超过规定量,具备防脱钩装置,螺纹部分无裂纹钢丝绳规格性能符合要求,无断丝和磨损超标、扭结压扁、笼状、波浪形、绳芯挤出等缺陷,润滑良好,绳套无裂缝卷筒无磨损、裂纹等缺陷,卷筒内钢丝绳排列整齐滑轮轮缘无缺损,滑轮槽光洁平滑,无损伤钢丝绳的缺陷,润滑良好,转动灵活,有防绳脱出装置制动器零件无损坏、无缺陷,液压制动器不漏油,摩擦片损不超过50%,制动轮无裂纹或破损减速器无漏油,开式齿轮无裂纹、断齿司机室无漏水,各门窗、空调完好,操纵机构无缺陷管路无漏油,各机构油质油量良好安全装置风速仪、力矩限制器、重量显示器、视频监控系统、各限位装置外观完好电气设备各类电气开关和指示装置、电缆及电器设备、照明

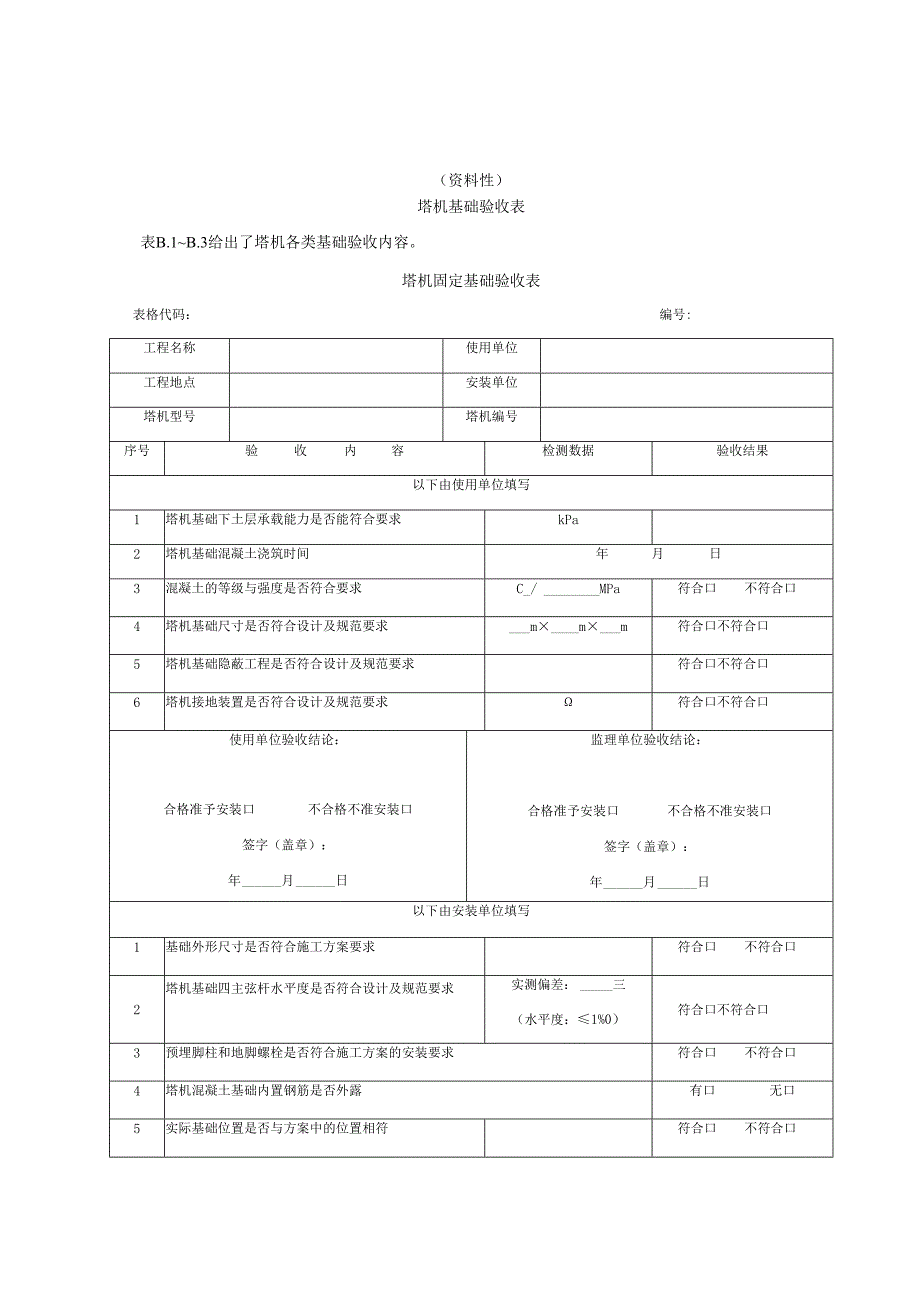

3、灯完好检查结论安装单位(签名)使用单位(签名)总承包单位(签名)监理单位(签名)(资料性)塔机基础验收表表B.1B.3给出了塔机各类基础验收内容。塔机固定基础验收表表格代码:编号:工程名称使用单位工程地点安装单位塔机型号塔机编号序号验收内容检测数据验收结果以下由使用单位填写1塔机基础下土层承载能力是否能符合要求kPa2塔机基础混凝土浇筑时间年月日3混凝土的等级与强度是否符合要求C_/MPa符合口不符合口4塔机基础尺寸是否符合设计及规范要求mmm符合口不符合口5塔机基础隐蔽工程是否符合设计及规范要求符合口不符合口6塔机接地装置是否符合设计及规范要求符合口不符合口使用单位验收结论:合格准予安装口不

4、合格不准安装口签字(盖章):年月日监理单位验收结论:合格准予安装口不合格不准安装口签字(盖章):年月日以下由安装单位填写1基础外形尺寸是否符合施工方案要求符合口不符合口2塔机基础四主弦杆水平度是否符合设计及规范要求实测偏差:三(水平度:1%0)符合口不符合口3预埋脚柱和地脚螺栓是否符合施工方案的安装要求符合口不符合口4塔机混凝土基础内置钢筋是否外露有口无口5实际基础位置是否与方案中的位置相符符合口不符合口安装单位验收结论:合格准予安装口不合格不准安装口签字(盖章):年月日塔机固定式基础(混凝土承台桩基础)验收表工程名称使用单位工程地点安装单位塔机型号塔机编号序号验收内容检测数据验收结果以下由使

5、用单位填写1塔机基础设计是否符合规范要求符合口不符合口2单桩承压力/抗拔力是否符合要求/kN3桩基础施工是否符合方案要求符合口不符合口4塔机基础承台混凝土浇筑时间年月日5混凝土的等级与强度是否符合要求C_/MPa符合口不符合口6桩基础隐蔽工程是否符合规范要求符合口不符合口7塔机接地装置是否符合规范要求符合口不符合口8塔机非标基础是否经相关专家组评审合格合格口不合格口使用单位验收结论:合格准予安装口不合格不准安装口签字(盖章):年月日监理单位验收结论:合格准予安装口不合格不准安装口签字(盖章):年月日以下由安装单位填写1塔机承台外形尺寸是否和施工方案描述一致符合口不符合口2塔机基础水平度是否符合

6、设计及规范要求实测偏差:三(水平度:1%o)符合口不符合口3预埋脚柱或地脚螺栓是否符合施工方案的安装要求符合口不符合口4塔机钢筋混凝土承台内置钢筋是否外露;符合口不符合口5实际基础位置是否与方案中的位置相符符合口不符合口安装单位验收结论:合格准予安装口不合格不准安装口签字(盖章):年月日(资料性)塔机附着装置安装收表表C.1给出了塔机附着装置安装验收内容及要求。塔机附着装置安装验收表工程名称塔机型号使用单位塔机编号安装单位附着距地面高度(m)制造单位附着装置安装日期验收内容及要求检查情况验收结果附着框在标准节上的安装位置是否符合要求;附着框与塔身是否固定牢靠附着撑杆是否存在明显变形,焊缝有无裂

7、纹;附着撑杆上下倾斜角允许偏差为5。建(构)筑物上预埋件、附着支座等是否安装牢固附着撑杆型式、附着撑杆水平夹角是否符合要求、安全可靠附着框、附着杆及附着支座之间连接销轴、螺栓是否符合要求,各处开口销是否齐全并处于开口状态相邻两层附着之间的间距是否符合使用说明书要求附着节点以上塔身悬臂高度是否符合说明书要求塔机垂直度是否满足要求。最高附着节点以下塔身轴心线对水平面的侧向垂直度不应大于相应高度的2%。,最高附着节点以上塔身轴心线对水平面的侧向垂直度不应大于4%o;安装单位验收意见(盖章)负责人:日期:监理单位验收意见(盖章)负责人:日期:使用单位验收意见施工总承包单位验收意见(盖章)(盖章)负责人:日期:负责人:日期:注:柔性附着装置安装可参照本表制定相应验收内容。
