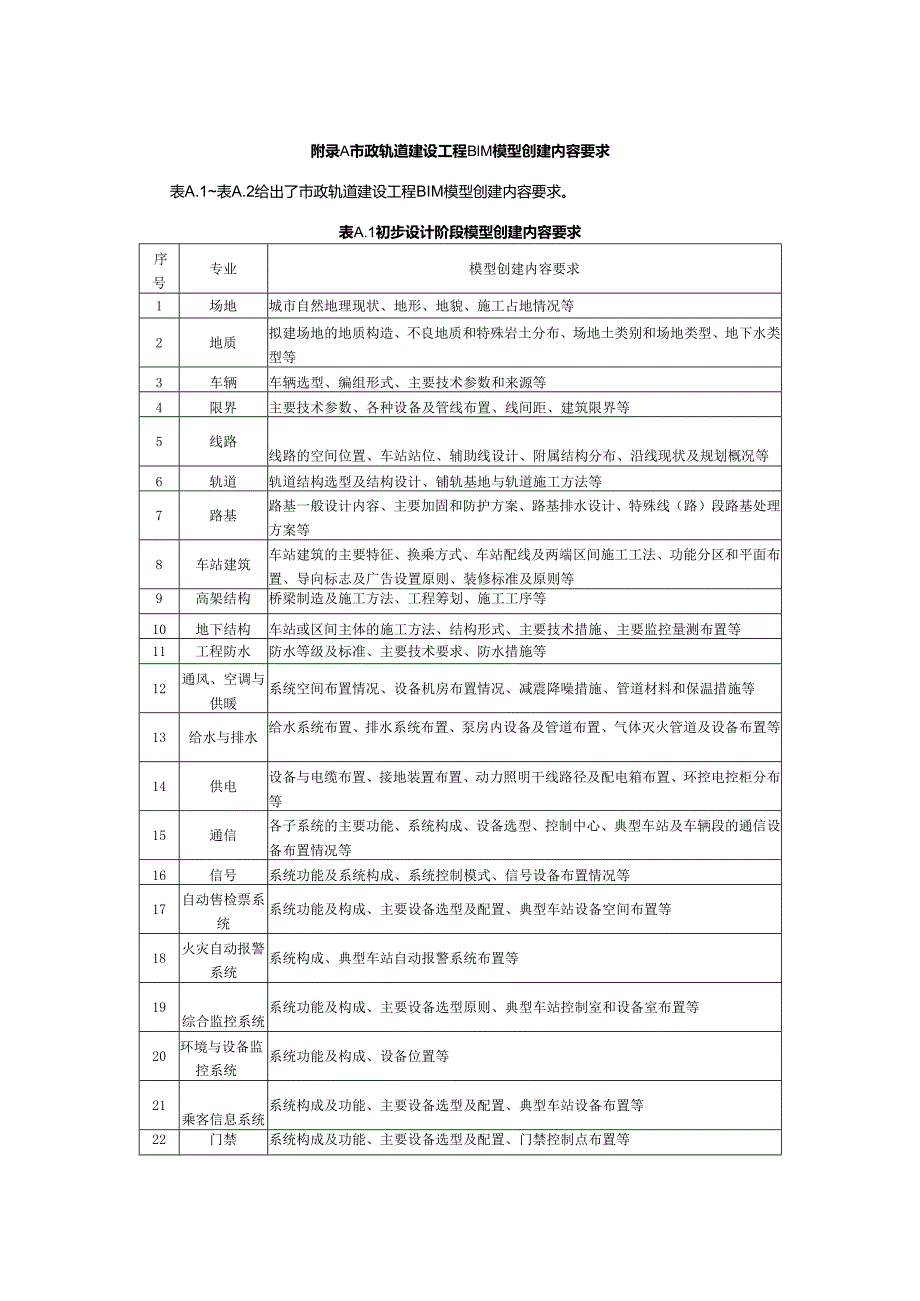

1、附录A市政轨道建设工程BlM模型创建内容要求表A.1表A.2给出了市政轨道建设工程BIM模型创建内容要求。表A.1初步设计阶段模型创建内容要求序号专业模型创建内容要求1场地城市自然地理现状、地形、地貌、施工占地情况等2地质拟建场地的地质构造、不良地质和特殊岩土分布、场地土类别和场地类型、地下水类型等3车辆车辆选型、编组形式、主要技术参数和来源等4限界主要技术参数、各种设备及管线布置、线间距、建筑限界等5线路线路的空间位置、车站站位、辅助线设计、附属结构分布、沿线现状及规划概况等6轨道轨道结构选型及结构设计、铺轨基地与轨道施工方法等7路基路基一般设计内容、主要加固和防护方案、路基排水设计、特殊线

2、路)段路基处理方案等8车站建筑车站建筑的主要特征、换乘方式、车站配线及两端区间施工工法、功能分区和平面布置、导向标志及广告设置原则、装修标准及原则等9高架结构桥梁制造及施工方法、工程筹划、施工工序等10地下结构车站或区间主体的施工方法、结构形式、主要技术措施、主要监控量测布置等11工程防水防水等级及标准、主要技术要求、防水措施等12通风、空调与供暖系统空间布置情况、设备机房布置情况、减震降噪措施、管道材料和保温措施等13给水与排水给水系统布置、排水系统布置、泵房内设备及管道布置、气体灭火管道及设备布置等14供电设备与电缆布置、接地装置布置、动力照明干线路径及配电箱布置、环控电控柜分布等15通

3、信各子系统的主要功能、系统构成、设备选型、控制中心、典型车站及车辆段的通信设备布置情况等16信号系统功能及系统构成、系统控制模式、信号设备布置情况等17自动售检票系统系统功能及构成、主要设备选型及配置、典型车站设备空间布置等18火灾自动报警系统系统构成、典型车站自动报警系统布置等19综合监控系统系统功能及构成、主要设备选型原则、典型车站控制室和设备室布置等20环境与设备监控系统系统功能及构成、设备位置等21乘客信息系统系统构成及功能、主要设备选型及配置、典型车站设备布置等22门禁系统构成及功能、主要设备选型及配置、门禁控制点布置等23运营控制中心调度大厅调度台、设备机房设备、电源室设备等的工艺

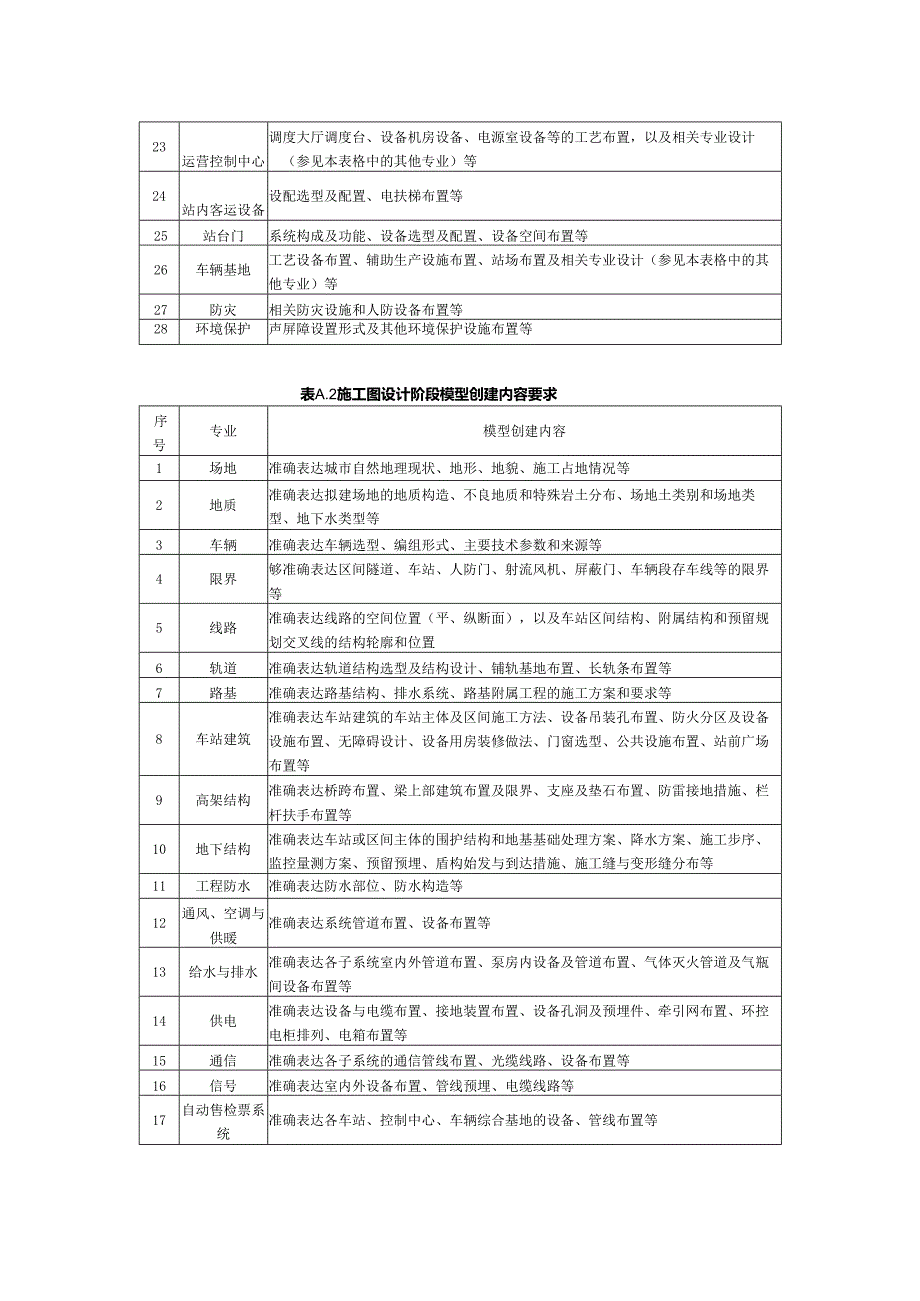

4、布置,以及相关专业设计(参见本表格中的其他专业)等24站内客运设备设配选型及配置、电扶梯布置等25站台门系统构成及功能、设备选型及配置、设备空间布置等26车辆基地工艺设备布置、辅助生产设施布置、站场布置及相关专业设计(参见本表格中的其他专业)等27防灾相关防灾设施和人防设备布置等28环境保护声屏障设置形式及其他环境保护设施布置等表A.2施工图设计阶段模型创建内容要求序号专业模型创建内容1场地准确表达城市自然地理现状、地形、地貌、施工占地情况等2地质准确表达拟建场地的地质构造、不良地质和特殊岩土分布、场地土类别和场地类型、地下水类型等3车辆准确表达车辆选型、编组形式、主要技术参数和来源等4限界够

5、准确表达区间隧道、车站、人防门、射流风机、屏蔽门、车辆段存车线等的限界等5线路准确表达线路的空间位置(平、纵断面),以及车站区间结构、附属结构和预留规划交叉线的结构轮廓和位置6轨道准确表达轨道结构选型及结构设计、铺轨基地布置、长轨条布置等7路基准确表达路基结构、排水系统、路基附属工程的施工方案和要求等8车站建筑准确表达车站建筑的车站主体及区间施工方法、设备吊装孔布置、防火分区及设备设施布置、无障碍设计、设备用房装修做法、门窗选型、公共设施布置、站前广场布置等9高架结构准确表达桥跨布置、梁上部建筑布置及限界、支座及垫石布置、防雷接地措施、栏杆扶手布置等10地下结构准确表达车站或区间主体的围护结构

6、和地基基础处理方案、降水方案、施工步序、监控量测方案、预留预埋、盾构始发与到达措施、施工缝与变形缝分布等11工程防水准确表达防水部位、防水构造等12通风、空调与供暖准确表达系统管道布置、设备布置等13给水与排水准确表达各子系统室内外管道布置、泵房内设备及管道布置、气体灭火管道及气瓶间设备布置等14供电准确表达设备与电缆布置、接地装置布置、设备孔洞及预埋件、牵引网布置、环控电柜排列、电箱布置等15通信准确表达各子系统的通信管线布置、光缆线路、设备布置等16信号准确表达室内外设备布置、管线预埋、电缆线路等17自动售检票系统准确表达各车站、控制中心、车辆综合基地的设备、管线布置等序号专业模型创建内容

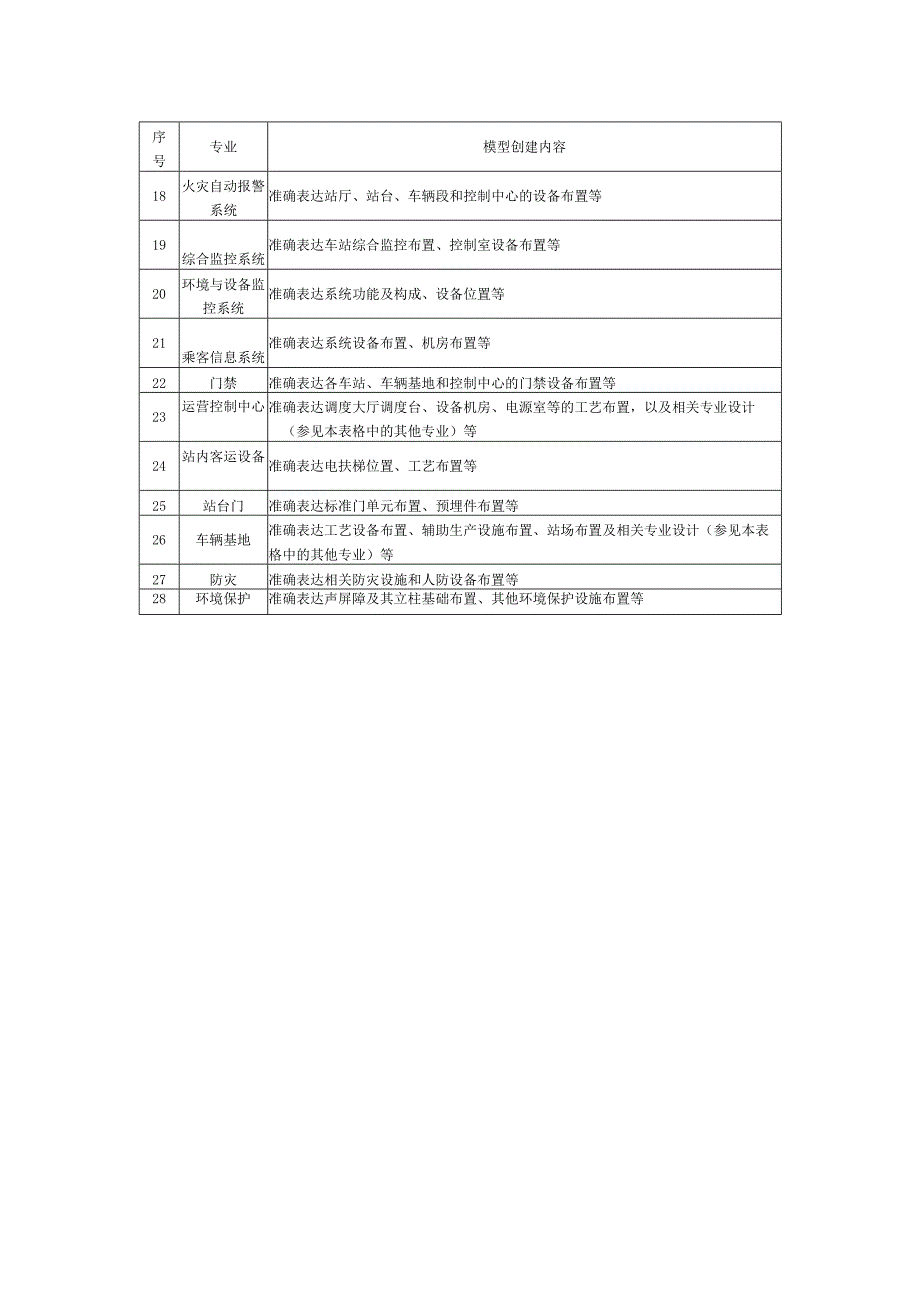

7、18火灾自动报警系统准确表达站厅、站台、车辆段和控制中心的设备布置等19综合监控系统准确表达车站综合监控布置、控制室设备布置等20环境与设备监控系统准确表达系统功能及构成、设备位置等21乘客信息系统准确表达系统设备布置、机房布置等22门禁准确表达各车站、车辆基地和控制中心的门禁设备布置等23运营控制中心准确表达调度大厅调度台、设备机房、电源室等的工艺布置,以及相关专业设计(参见本表格中的其他专业)等24站内客运设备准确表达电扶梯位置、工艺布置等25站台门准确表达标准门单元布置、预埋件布置等26车辆基地准确表达工艺设备布置、辅助生产设施布置、站场布置及相关专业设计(参见本表格中的其他专业)等27防灾准确表达相关防灾设施和人防设备布置等28环境保护准确表达声屏障及其立柱基础布置、其他环境保护设施布置等
