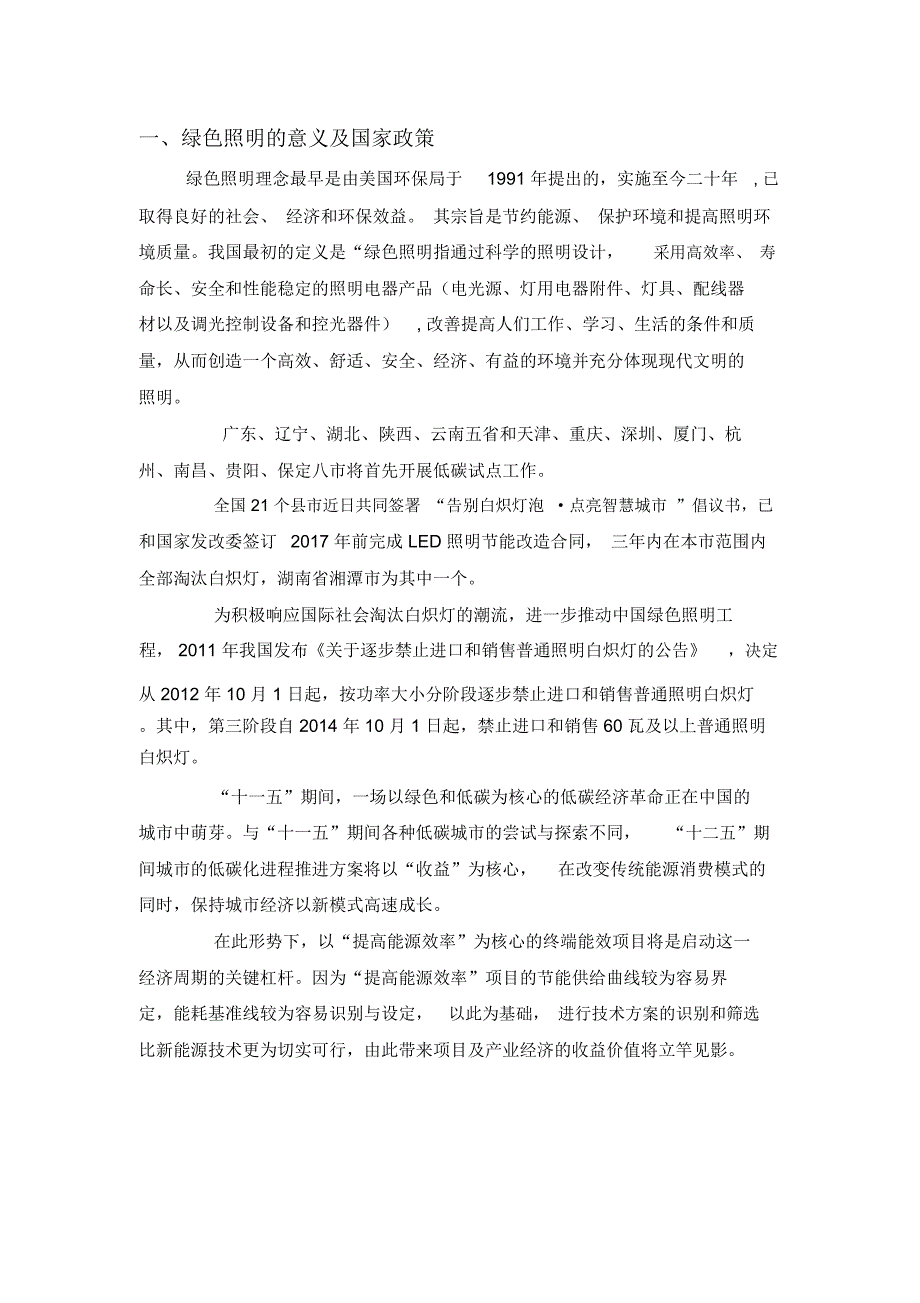

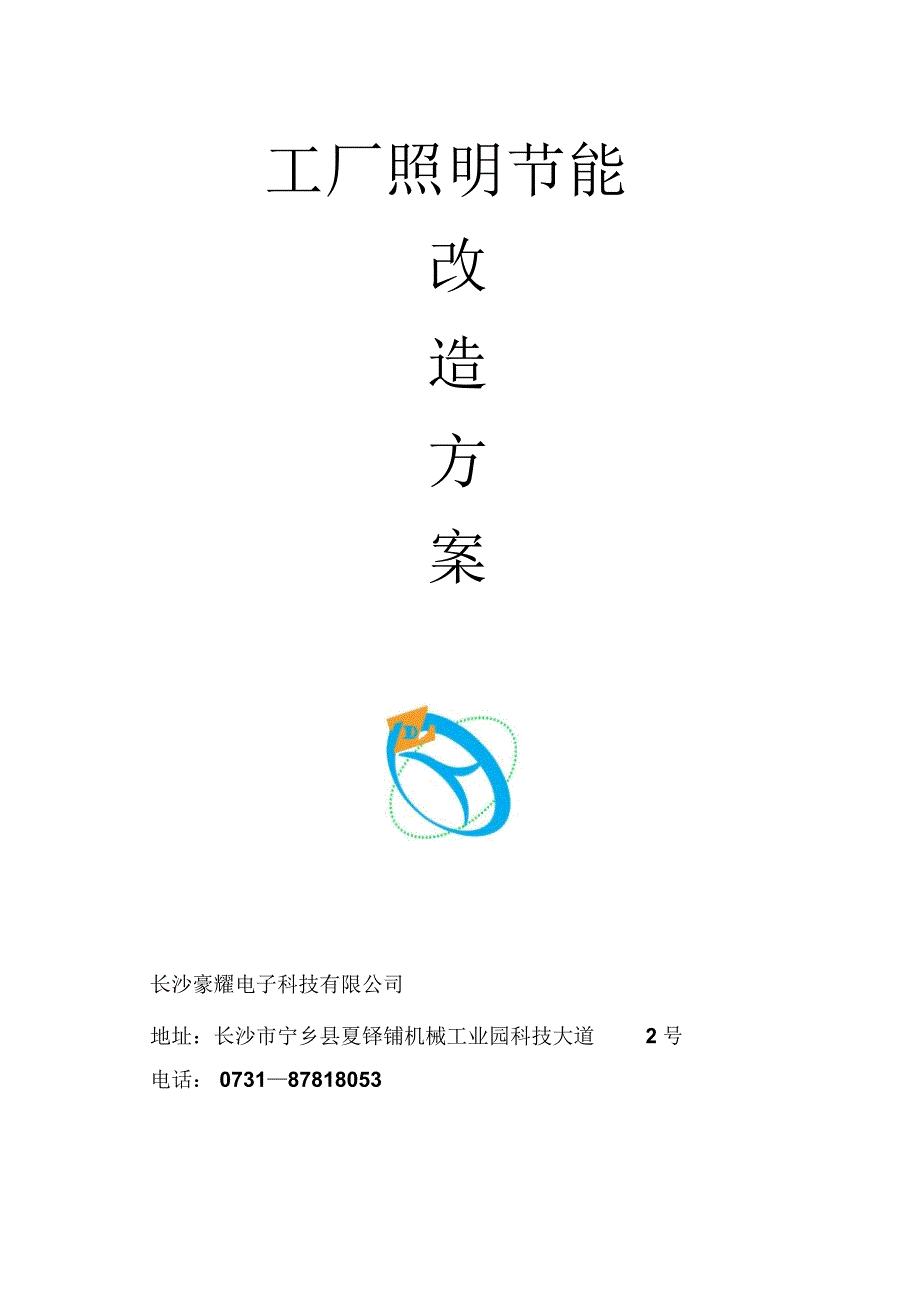

1、工厂照明节能改造方案长沙豪耀电子科技有限公司地址:长沙市宁乡县夏铎铺机械工业园科技大道2 号电话: 073187818053一、绿色照明的意义及国家政策绿色照明理念最早是由美国环保局于1991 年提出的,实施至今二十年, 已取得良好的社会、 经济和环保效益。 其宗旨是节约能源、 保护环境和提高照明环境质量。我国最初的定义是“绿色照明指通过科学的照明设计,采用高效率、 寿命长、安全和性能稳定的照明电器产品(电光源、灯用电器附件、灯具、配线器材以及调光控制设备和控光器件), 改善提高人们工作、学习、生活的条件和质量,从而创造一个高效、舒适、安全、经济、有益的环境并充分体现现代文明的照明。广东、辽宁
2、湖北、陕西、云南五省和天津、重庆、深圳、厦门、杭州、南昌、贵阳、保定八市将首先开展低碳试点工作。全国 21 个县市近日共同签署 “告别白炽灯泡 点亮智慧城市 ”倡议书,已和国家发改委签订2017 年前完成 LED 照明节能改造合同, 三年内在本市范围内全部淘汰白炽灯,湖南省湘潭市为其中一个。为积极响应国际社会淘汰白炽灯的潮流,进一步推动中国绿色照明工程, 2011 年我国发布关于逐步禁止进口和销售普通照明白炽灯的公告,决定从 2012 年 10 月 1 日起,按功率大小分阶段逐步禁止进口和销售普通照明白炽灯。其中,第三阶段自 2014 年 10 月 1 日起,禁止进口和销售 60 瓦及以上普

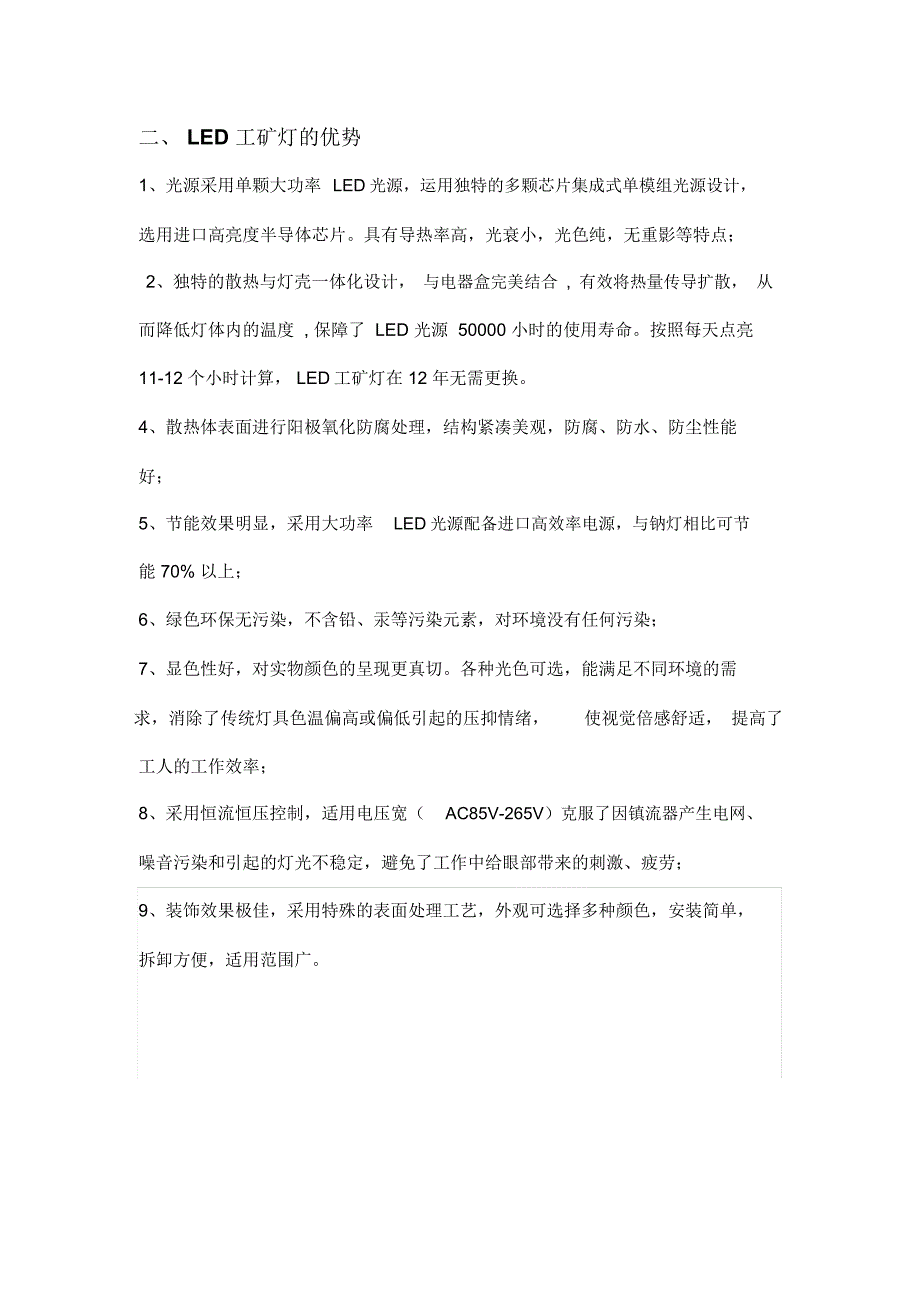

3、通照明白炽灯。“十一五”期间,一场以绿色和低碳为核心的低碳经济革命正在中国的城市中萌芽。与“十一五”期间各种低碳城市的尝试与探索不同,“十二五”期间城市的低碳化进程推进方案将以“收益”为核心,在改变传统能源消费模式的同时,保持城市经济以新模式高速成长。在此形势下,以“提高能源效率”为核心的终端能效项目将是启动这一经济周期的关键杠杆。因为“提高能源效率”项目的节能供给曲线较为容易界定,能耗基准线较为容易识别与设定,以此为基础, 进行技术方案的识别和筛选比新能源技术更为切实可行,由此带来项目及产业经济的收益价值将立竿见影。二、 LED 工矿灯的优势1、光源采用单颗大功率LED光源,运用独特的多颗芯
4、片集成式单模组光源设计,选用进口高亮度半导体芯片。具有导热率高,光衰小,光色纯,无重影等特点;2、独特的散热与灯壳一体化设计,与电器盒完美结合 , 有效将热量传导扩散, 从而降低灯体内的温度 , 保障了 LED 光源 50000 小时的使用寿命。按照每天点亮11-12 个小时计算, LED工矿灯在 12 年无需更换。4、散热体表面进行阳极氧化防腐处理,结构紧凑美观,防腐、防水、防尘性能好;5、节能效果明显,采用大功率LED光源配备进口高效率电源,与钠灯相比可节能 70% 以上;6、绿色环保无污染,不含铅、汞等污染元素,对环境没有任何污染;7、显色性好,对实物颜色的呈现更真切。各种光色可选,能满
5、足不同环境的需求,消除了传统灯具色温偏高或偏低引起的压抑情绪,使视觉倍感舒适, 提高了工人的工作效率;8、采用恒流恒压控制,适用电压宽(AC85V-265V)克服了因镇流器产生电网、噪音污染和引起的灯光不稳定,避免了工作中给眼部带来的刺激、疲劳;9、装饰效果极佳,采用特殊的表面处理工艺,外观可选择多种颜色,安装简单,拆卸方便,适用范围广。三、改造必要性1.能效对比。工厂传统照明基本上采用大功率高压钠灯、白炽灯,为了达到照明效果,灯具功率60-2000W 不等,耗电耗能巨大,成本过高,给企业造成很大一部分经济压力。现在国家、企业对绿色节能认识提高,加之LED 灯具有光通量大,节能50% 70%的
6、优势,很多工厂已采用LED 灯代替传统高压钠灯照明。2.豪耀 LED 产品特点。 长沙豪耀电子 LED 工矿灯采用超高亮LED 白光作为发光光源, 外壳采用铝合金, 外罩采用了高效率透镜, 散热采用铜片导热加铝合金条散热自然空气流通使得散热更加完美,结合客户的不同需求外形也会不断改变,具有显色性好,节能,启动电压宽,无频闪。电子工业厂房照明要求较好的显色性,以满足对物体本来颜色的还原,特别是生产检测区域。 同时光源应具有较高的发光效率,以达到节能的目的。2012 年,公司成功突破长期制约大功率 LED 灯具散热的瓶颈, 大功率散热器获得国家专利, 大功率 LED 灯具超越国内同行业厂家,达到世
7、界先进水平。3.豪耀改造案例。目前已成功进行工厂LED 照明节能改造的案例有公司本部、鑫迪风机、青山印务、博格水泵、华泰涂料等。4.节能补贴。使用 LED 灯具照明的工厂可以跟当地政府申请到一定的能源补贴。四、 LED 厂房照明灯具与传统照明灯具照明经济分析1. 50 盏 LED 灯具与传统照明灯具节能效益比较光源项目高棚灯LED工矿灯初 期 投规格250W100W¥450.00¥1250.00灯具灯具单价资造价(小计)¥22500.00¥ 62500.00初期节约支出 ( 合计 )¥ -40000.00光源功率250W100W整流器 +损耗63W18W单位灯具功率313W118W耗电量灯具总
8、功率15.65kw5.9kw每天耗电量187.8kwh70.8kwh每年耗电量68547kwh25842kwh5 年耗电量342735kwh129210kwh每天电费¥ 187.80¥ 70.80每年电费¥ 68547.00¥25842.00电费5 年电费¥ 34.2735 万¥ 12.921 万5年节约电费(小计)¥ 21.3525万寿命10 年光更换次数3 次0 次源单价¥ 150.00维 护 费工价¥ 20.00/ 盏次用5年维护费¥ 25500.00¥ 0.00(合计 )5年节约维护¥25500.00费(合计)备注50 盏以每天工作 12h 计,每年 365 天计1元/度电未计入更换灯
9、具及整流器更换费用5 年节约支出(总计)¥ 23.9025万初期全部投资¥22500.00¥ 62500.00初期节省投资¥-40000.0 05年节省电费¥ 21.3525万投资回报¥25500.005年节省维护费用回收期1.1 年计入维护费用5 年净收益¥ 19.9025 万计入维护费用2. 100 盏 LED 灯具与传统照明灯具节能效益比较光源项目高棚灯LED工矿灯初 期 投规格250W100W灯具灯具单价¥450.00¥1250.00资造价(小计)¥45000.00¥125000.00初期节约支出 ( 合计 )¥ -80000.00光源功率250W100W整流器 +损耗63W18W单位
10、灯具功率313W118W耗电量灯具总功率31.3kw11.8kw每天耗电量375.6kwh141.6kwh每年耗电量137094kwh51684kwh5 年耗电量685470kwh258420kwh每天电费¥ 375.60¥ 141.6每年电费¥ 137094.0¥51684.000电费5 年电费¥ 68.547万¥ 25.842万5年节约电¥ 42.705万费(小计)寿命10 年光更换次数3 次0 次源单价¥ 150.00维 护 费工价¥ 20.00/ 盏次用5年维护费¥ 51000.00¥ 0.00( 合计 )5年节约维护¥51000.00费(合计)5 年节约支出(总计)¥ 47.805万
11、初期全部投资¥45000.00¥125000.00投资回报初期节省投资¥-80000.0 05 年节省电费¥ 42.705万5 年节省维护费用¥51000.00备注100 盏以每天工作12h计,每年 365 天计1元/度电未计入更换灯具及整流器更换费用回收期1.1 年计入维护费用5 年净收益¥39.805 万计入维护费用3.500 盏 LED 灯具与传统照明灯具节能效益比较光源项目高棚灯LED工矿灯初 期 投规格250W100W灯具灯具单价¥450.00¥1250.00资造价(小计)¥ 225000.00¥625000.00初期节约支出 ( 合计 )¥ -400000.00光源功率250W10
12、0W整流器 +损耗63W18W单位灯具功率313W118W耗电量灯具总功率156 5kw59kw每天耗电量1878kwh708kwh每年耗电量685470kwh258420kwh5 年耗电量3427350kwh1292100kwh每天电费¥ 1878.00¥ 708.00每年电费¥ 68.547 万¥ 25.842万电费5 年电费¥ 342.735万¥ 129.21万5年节约电¥ 213.525万费(小计)寿命10 年光更换次数3 次0 次源单价¥ 150.00维 护 费工价¥ 20.00/ 盏次用5年维护费¥ 25.5 万¥ 0.00( 合计 )5年节约维护¥ 25.5 万费(合计)5 年节约支出(总计)¥ 239.025万投资回报初期全部投资¥ 225000.00¥625000.00初期节省投资¥ -400000.0 0备注500 盏以每天工作 12h 计,每年 365 天计1元/度电未计入更换灯具及整流器更换费用5年节省电费¥213.525万5年节省维护费用¥ 25.5万回收期1.1年计入维护费用5 年净收益¥199.025万计入维护费用五图片
