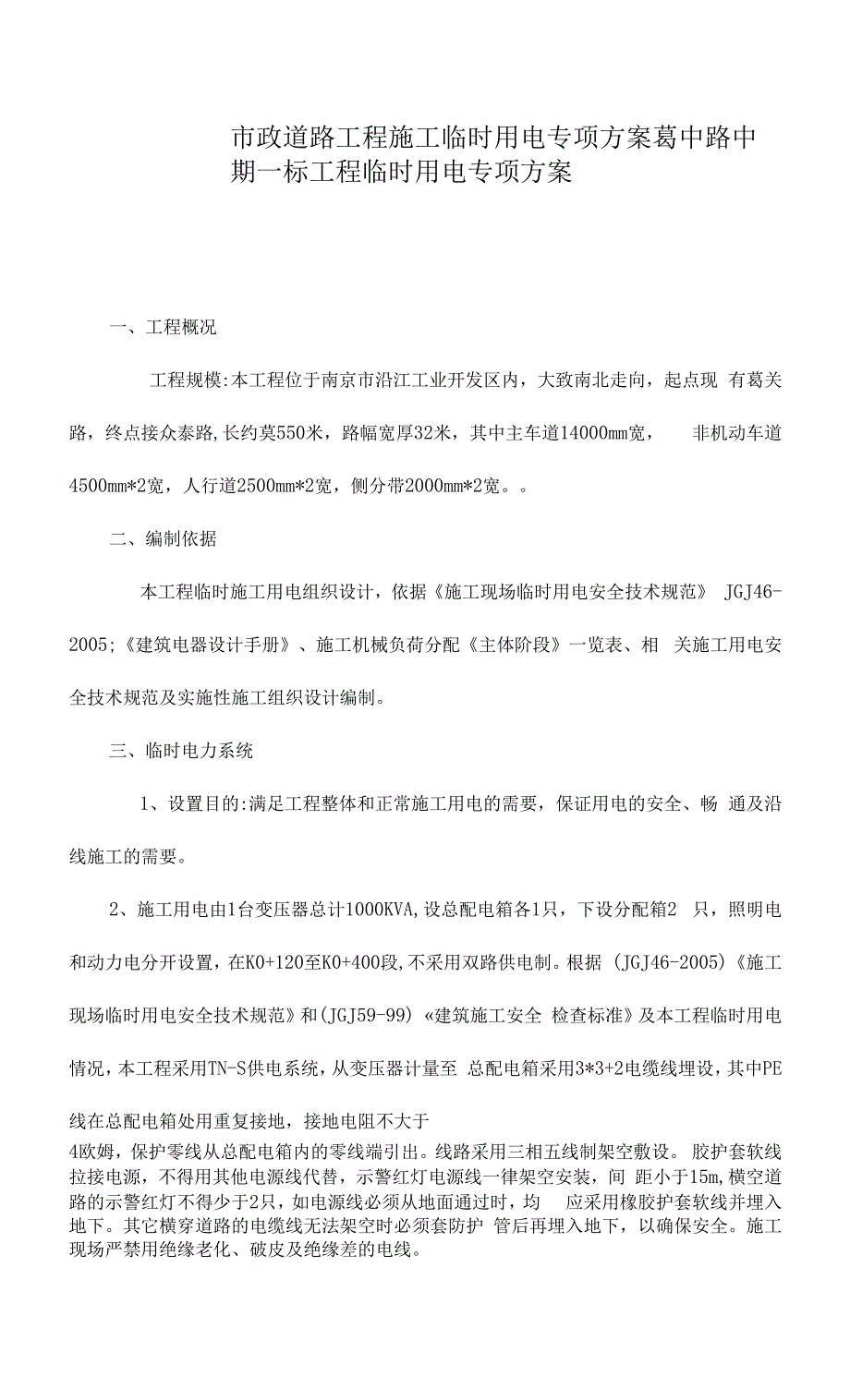

1、市政道路工程施工临时用电专项方案葛中路中期一标工程临时用电专项方案一、工程概况工程规模:本工程位于南京市沿江工业开发区内，大致南北走向，起点现 有葛关路，终点接众泰路,长约莫550米，路幅宽厚32米，其中主车道14000mm宽， 非机动车道4500mm*2宽，人行道2500mm*2宽，侧分带2000mm*2宽。二、编制依据本工程临时施工用电组织设计，依据施工现场临时用电安全技术规范 JGJ46-2005;建筑电器设计手册、施工机械负荷分配主体阶段一览表、相 关施工用电安全技术规范及实施性施工组织设计编制。三、临时电力系统1、设置目的:满足工程整体和正常施工用电的需要，保证用电的安全、畅 通及沿

2、线施工的需要。2、施工用电由1台变压器总计1000KVA,设总配电箱各1只，下设分配箱2 只，照明电和动力电分开设置，在K0+120至K0+400段,不采用双路供电制。根据 (JGJ46-2005)施工现场临时用电安全技术规范和(JGJ59-99) 建筑施工安全 检查标准及本工程临时用电情况，本工程采用TN-S供电系统，从变压器计量至 总配电箱采用3*3+2电缆线埋设，其中PE线在总配电箱处用重复接地，接地电阻不大于4欧姆，保护零线从总配电箱内的零线端引出。线路采用三相五线制架空敷设。 胶护套软线拉接电源，不得用其他电源线代替，示警红灯电源线一律架空安装，间 距小于15m,横空道路的示警红灯不

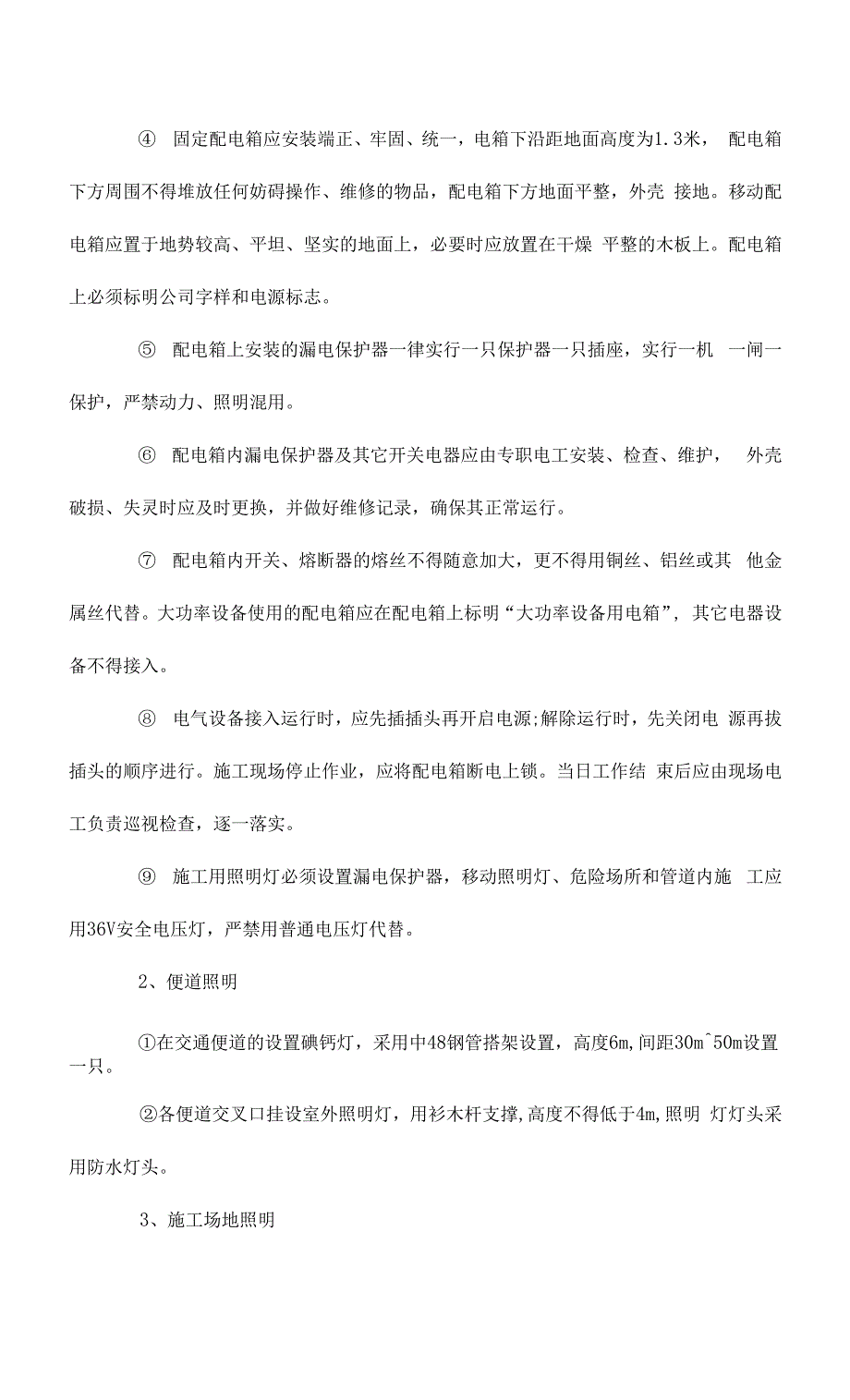

3、得少于2只，如电源线必须从地面通过时，均 应采用橡胶护套软线并埋入地下。其它横穿道路的电缆线无法架空时必须套防护 管后再埋入地下，以确保安全。施工现场严禁用绝缘老化、破皮及绝缘差的电线。 固定配电箱应安装端正、牢固、统一，电箱下沿距地面高度为1.3米， 配电箱下方周围不得堆放任何妨碍操作、维修的物品，配电箱下方地面平整，外壳 接地。移动配电箱应置于地势较高、平坦、坚实的地面上，必要时应放置在干燥 平整的木板上。配电箱上必须标明公司字样和电源标志。 配电箱上安装的漏电保护器一律实行一只保护器一只插座，实行一机 一闸一保护，严禁动力、照明混用。 配电箱内漏电保护器及其它开关电器应由专职电工安装、检

4、查、维护， 外壳破损、失灵时应及时更换，并做好维修记录，确保其正常运行。 配电箱内开关、熔断器的熔丝不得随意加大，更不得用铜丝、铝丝或其 他金属丝代替。大功率设备使用的配电箱应在配电箱上标明“大功率设备用电箱”, 其它电器设备不得接入。 电气设备接入运行时，应先插插头再开启电源;解除运行时，先关闭电 源再拔插头的顺序进行。施工现场停止作业，应将配电箱断电上锁。当日工作结 束后应由现场电工负责巡视检查，逐一落实。 施工用照明灯必须设置漏电保护器，移动照明灯、危险场所和管道内施 工应用36V安全电压灯，严禁用普通电压灯代替。2、便道照明在交通便道的设置碘钙灯，采用中48钢管搭架设置，高度6m,间距

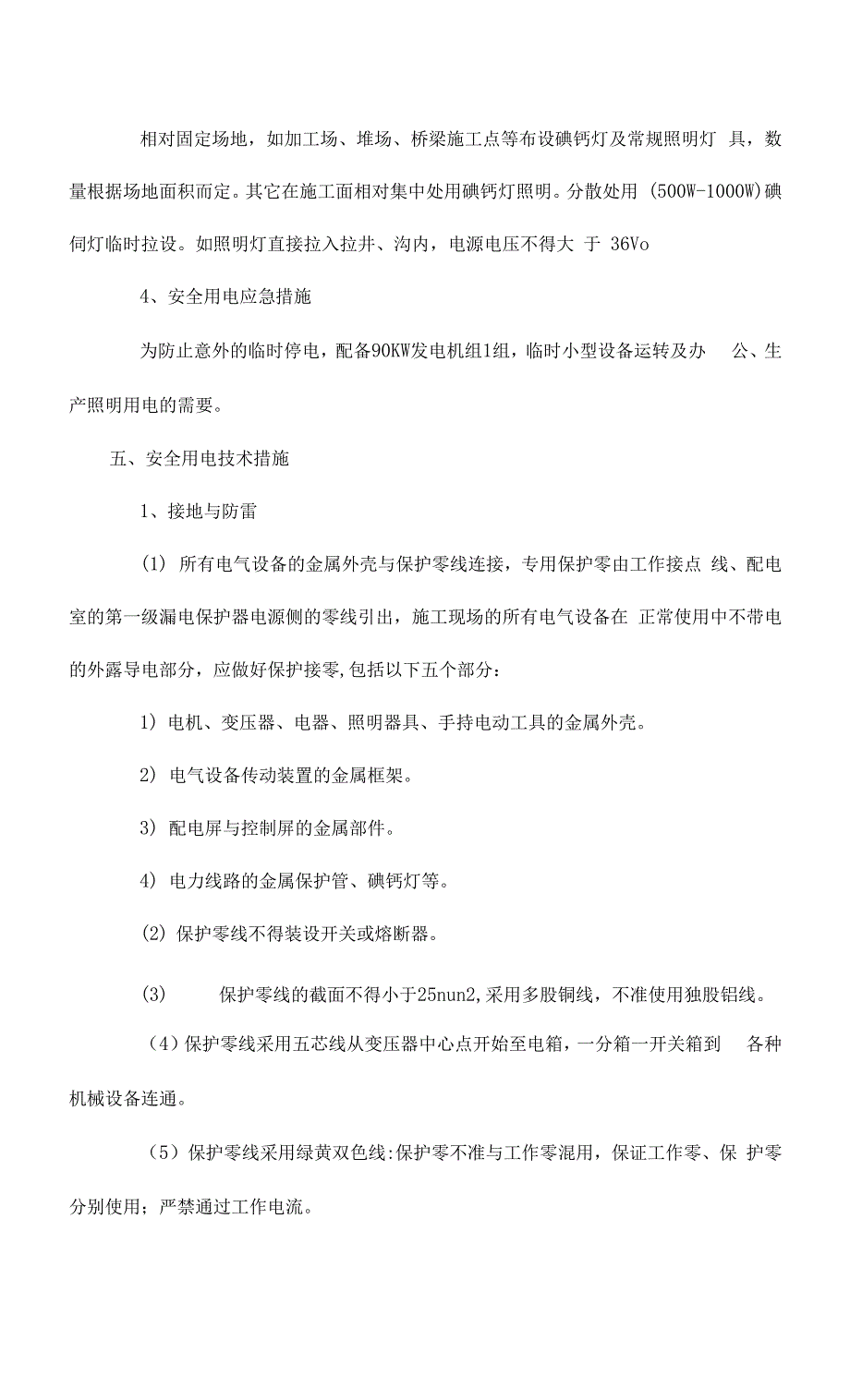

5、30m50m设置一只。各便道交叉口挂设室外照明灯，用衫木杆支撑,高度不得低于4m,照明 灯灯头采用防水灯头。3、施工场地照明相对固定场地，如加工场、堆场、桥梁施工点等布设碘钙灯及常规照明灯 具，数量根据场地面积而定。其它在施工面相对集中处用碘钙灯照明。分散处用 (500W-1000W)碘伺灯临时拉设。如照明灯直接拉入拉井、沟内，电源电压不得大 于 36Vo4、安全用电应急措施为防止意外的临时停电，配备90KW发电机组1组，临时小型设备运转及办 公、生产照明用电的需要。五、安全用电技术措施1、接地与防雷(1) 所有电气设备的金属外壳与保护零线连接，专用保护零由工作接点 线、配电室的第一级漏电保护

6、器电源侧的零线引出，施工现场的所有电气设备在 正常使用中不带电的外露导电部分，应做好保护接零,包括以下五个部分：1) 电机、变压器、电器、照明器具、手持电动工具的金属外壳。2) 电气设备传动装置的金属框架。3) 配电屏与控制屏的金属部件。4) 电力线路的金属保护管、碘钙灯等。(2) 保护零线不得装设开关或熔断器。(3) 保护零线的截面不得小于25nun2,采用多股铜线，不准使用独股铝线。（4）保护零线采用五芯线从变压器中心点开始至电箱，一分箱一开关箱到 各种机械设备连通。（5）保护零线采用绿黄双色线:保护零不准与工作零混用，保证工作零、保 护零分别使用；严禁通过工作电流。（6）在总配箱、分配箱

7、做重复接地，每一重复接地装置的接地电阻值应不 大于10欧姆。2、电气设备设置1）配电系统设置总配箱、分配箱和开关箱及流动电箱，开关箱与分配箱距 离不超过40m,开关箱至用电设备的距离不超过3-5mo2）照明线路设置在各级配电箱的右侧，动力开关上侧引入；照明漏电保安 器上,照明线路不得和动力线路混合使用空开。3）每台用电设备必须设置独立漏电保护器，严禁用一个开关控制两台以 上的电气设备。4）配电箱、开关箱中导线的进出线口应设备在箱体的下底面，严禁设在箱 体的上顶面、侧面、后面或箱门处。5）配电箱制作由加工厂完成，现场电工只负责保管和使用，配电箱的安全 技术要求单列到加工厂电工班。6）配电箱、开关

8、箱应装设在干燥、通气及常温场所,不得装设在易受外来 固体撞击、强烈振动、液体倾溅及热源烘烤的场所，周围不得对方有碍操作、维 修的物品。7）配电箱、开关箱应装设端正、牢固，移动式的箱体应装设在坚固的支架上，固定式配电箱、开关箱的下皮与地面的垂直距离应大于1. 3m,小于1. 5口,移动 式的下皮与地面的垂直距离为0.6- 1.5m。箱体采用铁板制作，铁板厚度大于1. 5mm。3、漏电保护器设置1）漏电保护器装设在配电箱电源隔离开关的负荷侧和开美箱电源隔离开 关的负荷侧。2）漏电报案选用泄露电型漏电保安器，其漏电动作电源不大于30mA,总 配电箱动作电流放宽到80mA,额定漏电动作时间小于0. I

9、so3）若漏电保安器具备过负荷和短路保护功能，可不设分路熔断器和自动 开关。4）漏电保护器必须按产品说明书安装、使用，对搁置已久，重新使用的连 续使用一个月的漏电保护器，要认识检查其特性后方可使用，发现问题及时送加 工厂更换。5）手动开关电器用于直接控制照明电路和容量不大于5. 5KW的动力电路, 容量大于5. 5KW的动力电路采用自动开关电器。4、电气设备的安装1）配电箱、开关箱内的电器安装在绝缘板上，然后整体紧固在箱体内。电 器设备之间、设备与板四周的距离应符合有关工艺标准的要求。2）配电箱、开关箱内的工作零线应通过接线端子板连接，并应于保护零线 端子板分设。3）配电箱、开关箱内的连接线应

10、采用绝缘导线，导线的型号及截面应严格 执行临电图纸的标示截面，导线接头不得松动，不得有外露带电部分。4）各种箱体的金属构架、金属箱体、金属电器安装以及箱内电器的正常 不带电的金属底座外壳等必须做保护接零，保护零线应经过接线端子连接。5）配电箱后面的配线需排列整齐，帮扎成束，并用卡钉固定在盘板后，引 出及引入的导线应加护套分路成束并做防水弯或留出适当余度，以便检修。移动 箱的进出线须用橡皮绝缘电缆。6）导线剥削出不应伤线芯和过长，导线压头牢固可靠，过股导线不应盘圈 压接，应加装压线端子。六、电气设备的使用和维护1、施工现场的所有配电箱、开关箱应每月进行四次检查和维修。检查、 维修人员必须是专业电

11、工。检查、维修时，必须按规定穿、戴绝缘鞋、手套，必须 使用电工绝缘工具。2、检查、维修配电箱、开关箱时必须将前一级相应的电源开关分闸开关 分闸断电，并悬挂停电标志，严禁带电工作。3、配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标志。4、总、分配电箱应配锁,配电箱和开关箱应指定专人负责。5、各种配电箱内不允许设置任何杂物，并应保持清洁，不得连接其他临时 用电设备。6、施工现场内临时用电的安装和维修或拆迁必须由经过培训后取得上岗 证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初 级电工不允许进行中、高级电工作业。七、安全用电技术措施：1、在总配电箱、分配电箱和移动开

12、关分别设漏电保护开关，实行“三级配电、三级保护”及“一机一闸一保护”，末级配电箱漏电动作电流小于或等于30mA,脱扣时间小于或等于0. 1秒。2、龙门架设备防雷接地措施。3、在采用TN-S系统供电,线路中端及系统末端均设重复接地，其接地电 阻不大于4欧姆。4、电气设备应符合下列要求：(1) 配电系统实行总配电箱、分配电箱、开关箱分级配电。(2) 配电箱设在干燥、通风及常遇场所。(3) 配电箱安装应牢固、平整。(4) 导线进出箱体底部进出。5、电气设备安装：(1) 配电箱内各原件应安装牢固、平整。(2) 各配电箱的构架等正常不带电的金属体应作保护接零。八、预防电气火灾措施：1、电气操作人员应执行

13、规范，正确连接各种导线，接线柱要压接牢固。2、严禁超载使用电动机，电机周围不得堆放易燃物。3、施工现场严禁使用电炉。4、使用电焊时配备防火设备。5、配电箱、开关箱旁严禁堆放杂物及易燃物。6、一旦发生火灾，立即切断电源，配备干粉灭火器等绝缘灭火器。九、施工现场用电检查制度：1、施工现场的电气设备必须具有有效的安全措施,若无有效安全技术措施的电气设备不能使用。2、必须经常对现场的电气线路和设备进行检查。对电气绝缘、接地接零 电阻、漏电保护器等开关是否完好，必须定期测试。对现场所用各种线路老化、 破皮、漏电现象及时更换，并做好书面记录。3、发现使用碘钙灯和家用电器（包括电炉、热得快、电热杯、电饭煲）

14、 取暖、烧水、烹饪情况,责令停止使用并处以50-500元的罚款，该费用在班组中 扣除。4、发现私拉电线，违章用电及时制止，切断。并对进行罚款。5、夜间施工须有电工、机修班派员值班，及时安排作业区域的照明用电。6、施工现场电气设备及上述内容由现场电工，机修工履行并检查监督。7、各职工严禁在使用的电线上随意挂晾衣服。违者每次罚款10-50元, 造成后果者，一切责任自负。8、为确保安全，严禁在使用电线中段或灯头上挂钓用电，违者按工地治安 综合管理奖罚制度进行处罚。十、施工用电的安全管理措施1、临时用电必须符合部颁标准和当地供电局的有关安全运行规程，施工 用电设施专人管理，并经培训合格持证上岗。2、电

15、动设备集中使用的场所，由技术人员编制临时用电施工组织设计, 经技术负责人审核，报主管部门批准后实施。3、低压架空线必须采用绝缘铜制或铝线，架空线必须设在专用电杆上, 严禁架设在树杆、脚手架上。4、电缆线沿地面敷设时，不得采用老化脱皮的电缆线，中间接头牢固可靠 保持绝缘强度;过路处穿管保护，电源端设漏电保护装置。5、移动的电气设备的供电线，使用橡胶套电缆。6、电缆线路采用“三相五线”连接方式，电气设备和电气线路必须绝缘 良好。7、使用自备电源或与外电线共用同一供点系统时，电气设备根据当地要 求作保护接零或作保护接地，不得一部分设备作保护接零，另一部分设备作保护 接地。8、移动式发电机供电的用电设

16、备，其金属外壳或底座，与发电机电源的接 地装置有可靠的电气连接。9、手持电动工具和单机回路的照明开关箱内必须装设漏电保护器，照明 灯具的金属壳必须做接零保护。10、各种型号的电动设备按使用说明书的规定接地或接零。传动部位按 设计要求安装保护装置。11、维修、组装和拆卸电动设备时，断电挂牌，防止其他人私接电动开关 发生伤亡事故。实行“一机一闸一漏”制，严禁“一闸多用”。12、现场的配电想坚固、完整、严密,有门、有锁、有防雨装置，同一配 电箱超过3个开关时，设送开关，熔丝及热元件,按技术规定严格选用，禁止用铁 丝、铝丝、铜丝等非专用熔丝代替。13、室内配电盘、配电柜要有绝缘垫，并安装漏电保护装置。

17、14、变压器设接地保护装置，其接地电阻不大于4欧姆，变压器设护栏, 设门加锁，专人负责，近旁悬挂“高压危险，请勿靠近”的警示牌。15、施工现场临时用电要定期进行检查，防雷保护、接地保护、变压器及 绝缘强度，每季测定一次,固定用电场所每月检查一次，对检查不合格的线路、设 备及时予以维修或更换，严禁带故障运行。16、突发性停电首先应指挥人员保持冷静，避免工程内部发生混乱，各部 门和班组应及时到达施工现场，管理好所属班组人员。电工班组K应立即组织本 班组人员达到现场,查明停电原因，并立即通知安全员和有关人员汇报情况。停电 期间应立即停止所有用电设备,并停止使用。送电时应通知有关人员做好检查工 作，避

18、免送电时造成人员和机械设备损坏。17、钻孔灌注桩分项工程，若系统停电，则利用发电机组，对突然停钻的钻 头进行提升，以防埋钻;在玲灌注前必须同商品位供应商联系、协议，确保停电半 小内将役送到现场继续灌注。18、当发生意外触电事故时，立即启动应急准备与响应预案，第一目标是 保护人员的安全，第二是尽量减少对环境的污染,第三是降低财产损失。由项目部 经理陈士勇担任总指挥,项目部技术负责人庄孝汪、安全员耿致锋、质检员袁方 积极配合协助其工作。3、本工程主要机具有21台,功率为183. 6KW,主要机具表如下:拟投入的用电设备计划表序号设备名称型号规格数量产地额定功率生产能力用于施工部位备注制造年份校搅拌

19、机 JZC350校搅拌机 JZC350砂浆搅拌机M120电焊机BX1-160磔振动棒 ZR50上海7.5良好混凝土搅拌2000浙江3. 5良好整个工程2000浙江25良好整个工程2000浙江1. 1良好整个工程20001414木工刨床 450 1浙江 3.5良好 整个工程 2000平板振动器2.8 2浙江 1.1良好 整个工程 20008发电机TFW-1501浙江90良好整个工程20009钢筋弯曲机GW40 1浙江7. 5良好整个工程200010钢筋调直机GT4*8B 1浙江3.5良好整个工程200011钢筋切断机GQY32E 1浙江3.5良好整个工程20007. 5良好 整个工程 20007

20、各配电箱用电复核及导线截面选择:1、水泵 110 4 浙江1. 1、350搅拌机:查表 KX0. 7, cosOQ. 68, tg0. 7 tg 1. 02有功功率:Pjsl43KW无功功率:Qjsl43Xl. 023. 06Kvar视在功率:Sjsl4 JPjsl42+ Qjsl424. 29KV. A计算电流:KXO. 7, cosOO. 7Ijsl4KXXSjsl3/V3XUXcos04. 29/1.73X0. 38X0. 79. 57A导线截面选择：3X2. 5+1X1. 5铜芯线箱内开关及保护设备：HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30m

21、A1. 10、照明：有功功率:Pjs430KW无功功率:Qjs330Xl. 5245. 6Kvar导线截面选择:3X6+1X4铜芯线箱内开关及保护设备：HG1 30A隔离开关两只、RTTP30A八只，接电排两排选择漏电保护器:AB62-20A九只：漏电工作电流15mA,三角插座八只。分配电箱（包括：电焊机、钢筋切断机、钢筋弯曲机）用电总负荷及导线截 面选择：有功功率:Pjs47. 77+5. 3+316. 27KW无功功率:Qjs316. 27X 1. 9832. 2Kvar视在功率:Sjs3 VPjsl32+ Qjsl3236. 1KV. A计算电流:KXl,cos（D0. 7Ijs3KXX

22、Sjs3/ J3XUXcos36. 1/1. 73X0. 38X0. 778. 5A导线截面选择:3X10+2X6铜芯线箱内开关及保护设备：HR-5 100A 一把,IIR-5 60A三把,接电排两条。选择漏电保护器:DZ15L 60/3902三只：漏电工作电流50mA(2) 分配电箱(包括:木工圆盘偏、木工平刨)用电总负荷及导线截面选择：有功功率:Pjs34+3. 757. 75KW无功功率:Qjs37. 75X 1.027. 9Kvar视在功率:Sjs3 JPjsl32+ Qjsl3211. 1KV. A计算电流:KX1, cos 0. 7Ijs3KXXSjs3/V3XUXcosO)ll.

23、 1/1. 73X0. 38X0. 724. 1A导线截面选择:3X2. 5+2X1. 5铜芯线箱内开关及保护设备:HG1 60A-把,HG1 30A三把,接电排两条。选择漏电保护器:DZ15L 30/3902三只：漏电工作电流50mA(3) 分配电箱(包括:350搅拌机、750搅拌机、砂浆机、平板震动器、插入式 震动棒)用电总负荷及导线截面选择：有功功率：Pjs35. 5+7. 5+2. 58+3. 3+1. 117. 4KW无功功率:Qjs317.4Xl. 9834. 45Kvar视在功率:Sjs3 VPjsl32+ Qjsl3238. 6KV. A计算电流:KXl,cosO0. 7Ijs

24、3KXXSjs3/V3XUXcos038. 6/1. 73X0. 38X0. 783. 9A导线截面选择:3X 10+2X6铜芯线箱内开关及保护设备:HR-5 100A-把,HR-5 60A三把,接电排两条。选择漏电保护器:DZ15L 60/3902三只：漏电工作电流50mA(4) 分配电箱(包括水泵2台)用电总负荷及导线截面选择：有功功率:Pjs460+10+1585KW无功功率:Qjs385X 1. 98168. 3Kvar视在功率:Sjs3 VPjsl32+ Qjsl32188. 55KV. A计算电流:KXl,cosO0.7Ijs3KXXSjs3/。3XUXcos中 188. 55/1

25、73XO. 38X0. 7286. 8A导线截面选择:3X75+2X35铜芯线箱内开关及保护设备：HR-5 500A 一把,HR-5 60A二把,接电排两条。选择漏电保护器:DZ30L 500A三只：漏电工作电流250mA分配电箱(包括:搅拌桩机1台、水泵2台)用电总负荷及导线截面选择： 有功功率:Pjs454+1569KW无功功率:Qjs469Xl. 98136. 62Kvar视在功率:Sjs3 JPjs42+ Qjs42153. 06KV. A计算电流:KXl,cosO0. 7I js3KXX Sjs3/ V 3 XUX cos 153. 06/1. 73X0. 38X0. 7332.

26、6A导线截面选择:3X75+2X35铜芯线箱内开关及保护设备：HR-5 500A 一把,HR-5 60A二把,接电排两条。选择漏电保护器:DZ30L 500A三只：漏电工作电流250mA(5) 分配电箱(包括:照明、打夯机、平板震动器、插入式震动棒)用电总负荷 及导线截面选择：有功功率:Pjs430+3+l 1+1. 135. 2KW无功功率:Qjs335. 2X1. 9870Kvar视在功率:Sjs3 VPjsl32+ Qjsl3278. 1KV. A计算电流:KX1, cosOO. 7Ijs3KXXSjs3/V3XUXcos078. 1/1. 73X0. 38X0. 7169. 8A导线截

27、面选择:3X35+2X10铜芯线箱内开关及保护设备:HR-5 200A-把,HR-5 100A三把，接地排两条。选择 漏电保护器:DZ20L 200A三只：漏电工作电流100mA2、总的计算负荷计算，干线同期系数取Kx0.9总的有功功率:PjsO. 9X250. 03225. 03KW总的无功功率:Qjs30. 9X225. 0310X1. 98401Kvar视在功率:Sjs3 VPjsl32+ Qjsl32459. 8KV. A计算电流：Ijs3KXXSjs3/ V3XUXcos459. 8/0. 657669. 86A导线截面选择:3X95+2X75铜芯钢包电缆线四、临时施工用电组织设计专
