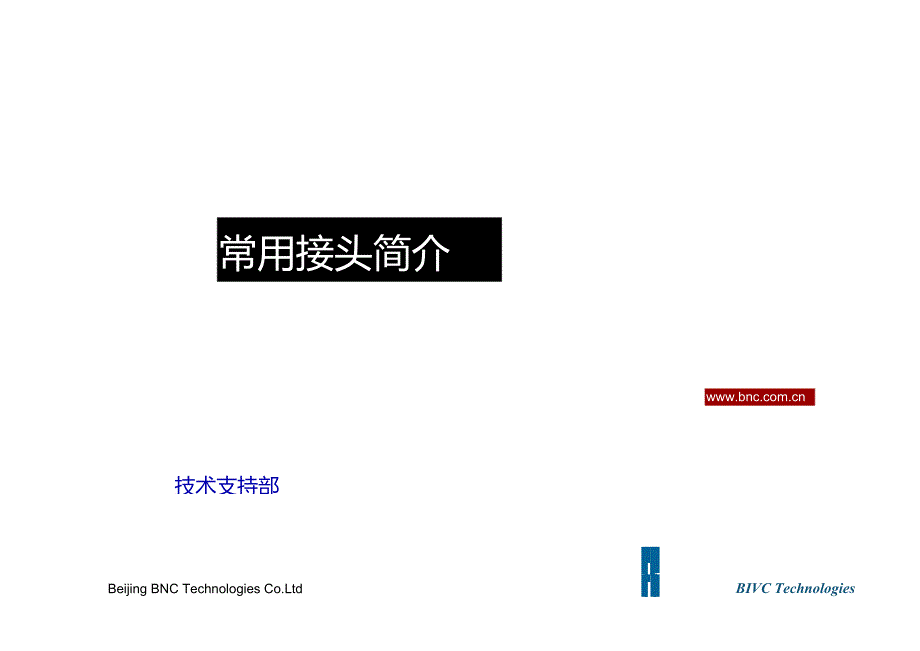

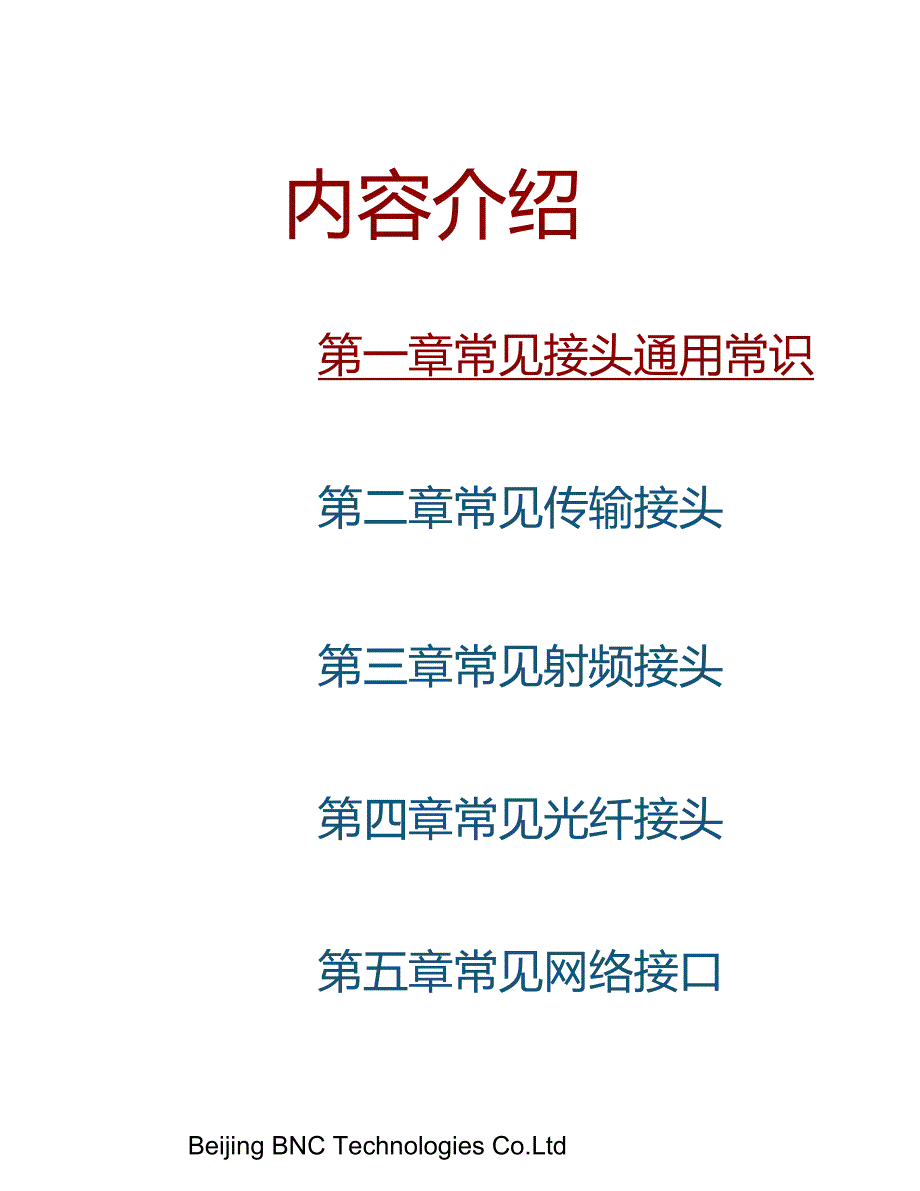

1、技术支持部Beijing BNC Technologies Co.Ltd NJBic常用接头简介BIVC Technologies内容介绍第一章常见接头通用常识第二章常见传输接头第三章常见射频接头第四章常见光纤接头第五章常见网络接口Beijing BNC Technologies Co.LtdBNC TechnologiesBNC TechnologiesPage 2国基科技BNC Technologies常见同轴连接器简介同轴连接器用于传输射频信号，其 传输频率范围很宽，可达18GHz或 更高，主要用于雷达、通信、数据 传输及航空航天设备。同轴连接器的基本结构包括：中心 导体（阳性或阴性的中

2、心接触件）； 内导体外的介电材料，或称为绝缘 体；最外面是外接触件，该部分起 着如同轴电缆外屏蔽层一样的作用, 即传输信号、作为屏蔽或电路的接 地元彳牛。同轴连接器主要分为：SMA、 SMB、BNC、TNC、SMC、N型、 BMA 等。Beijing BNC Technologies Co.LtdPage 3BNC TechnologiesBeijing BNC Technologies Co.LtdPage 3BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage 3BNC Technologies同轴连接器一通用常识Male：公接头，

3、螺纹在内，里面是针。如TNC(M)Female：母接头，螺纹在外，里面是一个 洞。如SMA(F)Page 4RP： Reverse Polarity的意思，就是头和里 面的针是相反的。国基科技BNC TechnologiesBeijing BNC Technologies Co.Ltd射频同轴连接器一通用常识国基科技BNCTedmologiMBeijing BNC Technologies Co.LtdPage 6射频同轴连接器一通用常识Bulkhead：就是可锁螺丝在板子上的接头 含华司，螺冒及挡墙(如SMA FEMALE BULKHEAD)PCB：就是有脚，可以焊接在板子上的接头。 (如S

4、MA FEMALPCB)Panel：是有螺丝孔，可用螺丝锁在板子上 的接头oPage 5(ISMA PANEL MOUNT)通常有4孔跟2孔 之分描述一个射频接头常用的要素：1、接头类型：SMA、SMB、BNC、TNC、SMC、N型、BMA等2、特性阻抗：50欧姆标50或50不标，75欧姆标753、接触键方式：公头，母头4、外壳形式：直式：不标；弯式：W5、安装形式:法兰盘：F螺母：Y焊接：H6、接线种类：适配的电缆型号，内径外径的要求等7、衰减：对应不同频段的射频信号通过引起的信号强度衰减8、螺纹类型：外螺纹、内螺纹 备注：通常设备侧接头都为母头外螺纹，线缆侧的多为公头内螺纹。国基科技BNC

5、TedmologiMBeijing BNC Technologies Co.LtdPage 6内容介绍第一章常见接头通用常识第二章常见传输接头第三章常见射频接头第四章常见光纤接头第五章常见网络接口Beijing BNC Technologies Co.Ltd常见传输线缆接头SMB接头国基科技Beijing BNC Technologies Co.LtdPage #BNC TechnologiesBNC接头SMZ接头国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies国基科技Beijing BNC Technologies Co.Lt

6、dPage #BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies常见传输线缆接头一L9L9系列产品是一种小型螺纹连接的同轴连接器，具有尺寸小、重量轻、机 电性能俱佳的特点。共通讯设备和无线电仪器的高频回路中连接射频同轴 电缆用。常用于中心机房的DDF传输机架。常见传输线缆接头一SMBSMB型同轴连接器是一种小型的推入锁紧式射频同轴连接器，具有体积小、 重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的 高频回路中连接同轴电缆用。在无线设备上常用于基站侧E1传输电缆连接 基站DDF小传输

7、盒使用。国妹科技BNC Technologies常见传输线缆接头一 BNCBNC型同轴连接器是-种卡口式射频刿晋密鷺g駕黙影接触町 靠等特点，广泛用于无坯电设备和电子仪器领域连接射频冋轴电况。 在无线I常用于无线测试仪表或微波传输设备上的线缆接头。国基科技Beijing BNC Technologies Co.LtdPage 13BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies内容介绍

8、第一章常见接头通用常识第二章常见传输接头第四章常见光纤接头第五章常见网络接口Beijing BNC Technologies Co.Ltd常见射频线缆接头一DIN型-N型Page 13国基科技Beijing BNC Technologies Co.LtdBNC TechnologiesPage #国基科技Beijing BNC Technologies Co.LtdBNC Technologies DIN母头（馈线接头）DIN公头（馈线侧跳线接头）DIN公头（设备 侧跳线接头）N型公头N型母头DIN型公头DIN型母头Page #国基科技Beijing BNC Technologies Co.L

9、tdBNC Technologies常见射频线缆接头一SMCSMC型同轴连接器是一种小型螺纹式射频同轴连接器，具有体积小、重量 轻、抗震性好、可靠性高等特点，供无线电设备和仪器中连接射频同轴电 缆用。在华为设备中使用较少。H 第 E (0 |国基科技Beijing BNC Technologies Co.LtdPage 15BNC Technologies半刚电缆、半柔电缆安装型SIVIC嵌入式接头常见传输线缆接头一SMASMA系列连接器是一种应用广泛的小型螺纹连接的同轴连接器，寿命长， 性能优越、可靠性高，广泛用于微波设备和数字通信设备的射频回路射频 同轴电缆或微带。在无线设备上常用于单板上

10、的GPS时钟接口及基站射频模块的测试口。常见射频线缆接头一TNCTNC型同轴连接器是一种螺纹连接器式射频同轴连接器，具有工作频带宽、 连接可靠、抗震性能好等特点，共无线电设备和仪器中连接射频同轴电缆 用，特别适用于在震动条件下的移动通信设备中。常见射频线缆接头一N型N型系列同轴连接器是一种具有螺纹连接器结构的中大功率连接器，具有抗 震性强、可靠性高、机械和电气性能优良等特点，广泛用于震动和环境恶 劣条件下的无线电设备和仪器中连接射频同轴电缆用。常用于GPS天馈线，射频模块的射频连线，避雷器、功分器、合路器等接 头。国基科技Beijing BNC Technologies Co.LtdPage

11、17BNC Technologies常见射频线缆接头_ DIN型DIN型（也叫7/16或L29）系列同轴连接器是一种较大型螺纹连接的连接器, 具有坚固稳定、低损耗、工作电压高等特点，且大部分具有防水结构，可 用于户外作为中、高能量传输的连接器，广泛用于微波传输和移动通信系统中。希用于基站天馈线接头，天线接头等。ffli 7/16 IHXSJ同IWFie署壤英寸成mi 7/16 D丄腔冋紬辻接器与咲寸填鞍的功科齟成X连在雪体B迄砸涪忘C密豹泾圈E就SF套F诡卿导0G诡线內导ED协缩迂吾K側務介质国基科技Beijing BNC Technologies Co.LtdBNC Technologies

12、国基科技Beijing BNC Technologies Co.LtdBNC TechnologiesPage 18国基科技Beijing BNC Technologies Co.LtdBNC Technologies常见射频线缆接头一DIN型-N型L4.5PNM-RCType h Male P/rgF!a-eT for 5/S r LDF4.5 50 cable国基科技Beijing BNC Technologies Co.LtdPage 19BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologiesch

13、aracteristicsN公头左右两侧都是DIN母头常见射频线缆接头一DIN型-N型应用场景接头类型首先看DIN头还是N头，DIN头直径大，约是N头直径的2倍。 然后是看螺纹判断是公头还是母头，内螺纹是公头，外螺纹的是母头。国基科技Beijing BNC Technologies Co.LtdPage 21BNC Technologies常见射频线缆接头一DIN型-N型应用场景国基科技BNC TechnologiesBeijing BNC Technologies Co.LtdPage 23常见射频线缆接头一同轴终端负载同轴终端负载用于同轴传输系统的末端连接，一般用于射频信号传输的系 统测试

14、具有与传输线适配的特征阻抗，是系统中的能量吸收元件，特征 阻抗分别为50欧姆与75欧姆。国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies内容介绍第一章常见接头通用常识第二章常见传输接头第三章常见射频接头第四章常见光纤接头第五章常见网络接口Beijing BNC Technologies Co.Ltd光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是 光纤连接器的基本要求。

15、在一定程度上，光纤连接器也影响了光传输系统的 可靠性和各项性能。光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接 器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分 为:FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连 接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器 通常用于网络设备端。按光纤端面形状分有FC、PC （包括SPC或UPC）和 APC；按光纤芯数划分还有单芯和多芯（如MRJ）之分。国基科技Beijing BNC Technologies Co.LtdPage 24BNC Technologies光纤连接

16、器图集Beijing BNC Technologies Co.LtdBeijing BNC Technologies Co.Ltd常见光纤线缆接头Beijing BNC Technologies Co.LtdPage 26BNC TechnologicBeijing BNC Technologies Co.Ltd常见光纤线缆接头一FC型这种连接器最早是由日本NTT研制。FC是FerruleConnector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接 器，采用的陶瓷插针的对接端面是平面接触方式(FC)o此类连接器结构简 单，操作方便，制作容易，但光纤端面对微尘

17、较为敏感，且容易产生菲涅 尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进， 采用对接端面呈球面的插针(PC),而外部结构没有改变，使得插入损耗和 回波损耗性能有了较大幅度的提高。常见光纤线缆接头一LC型LC型连接器是著名Bell研究所研究开发出来的，采用操作方便的模块化插 孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用 尺寸的一半，为125mm。这样可以提高光配线架中光纤连接器的密度。目前，在单模SFF方面，LC 类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。常见光纤线缆接头一SC型这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩

18、形，所采用的插 针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC或 APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价 格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器 通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型 的。ST连接器的芯外露，SC连接器的芯在接头里面。常见光纤线缆接头一ST型LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔 (RJ)闩锁机理制成。国基科技Beijing BNC Technologies Co.

19、LtdPage 31BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies国基科技Beijing BNC Technologies Co.LtdPage #BNC Technologies内容介绍第一章常见接头通用常识 第二章常见传输接头 第三章常见射频接头 第四章常见光纤接头第五章常见网络接口Beijing BNC Technologies Co.LtdRJ45接口 RJ-45接口就是我们现在最常见的网络设备接口，俗称“水晶 头”,专业术语为RJ45连接器，属于双绞线以太网接口类型。 RJ-45插头只

20、能沿固定方向插入，设有一个塑料弹片与RJ45插 槽卡住以防止脱落RJ1接口 RJ-11接口和RJ-45接口很类似，但只有4根针脚（RJ-45为8 根）。在计算机系统中，RJ-11主要用来联接modem调制解调 器。日常应用中，RJ-11常见于电话线。CONSOLE 端 口 CONSOLE端口一般为设备的控制端口，Console端口使用配置 专用连线直接连接至计算机的串口，利用终端仿真程序（如 Windows下的“超级终端”）进行本地配置。路由器的 Console 端 口多为 RJ-48C 端 口。CONSOLE国基科技Beijing BNC Technologies Co.LtdPage 35BNC Technologies曲吟善=曲驟口7ETH3N 口CONSOLE2 4G5=248VDCSTATUS io ETH3N5Bej=ng BNC Technoogjes CO.LaPage 35IE離単舜BNCTechflQIQThank You
