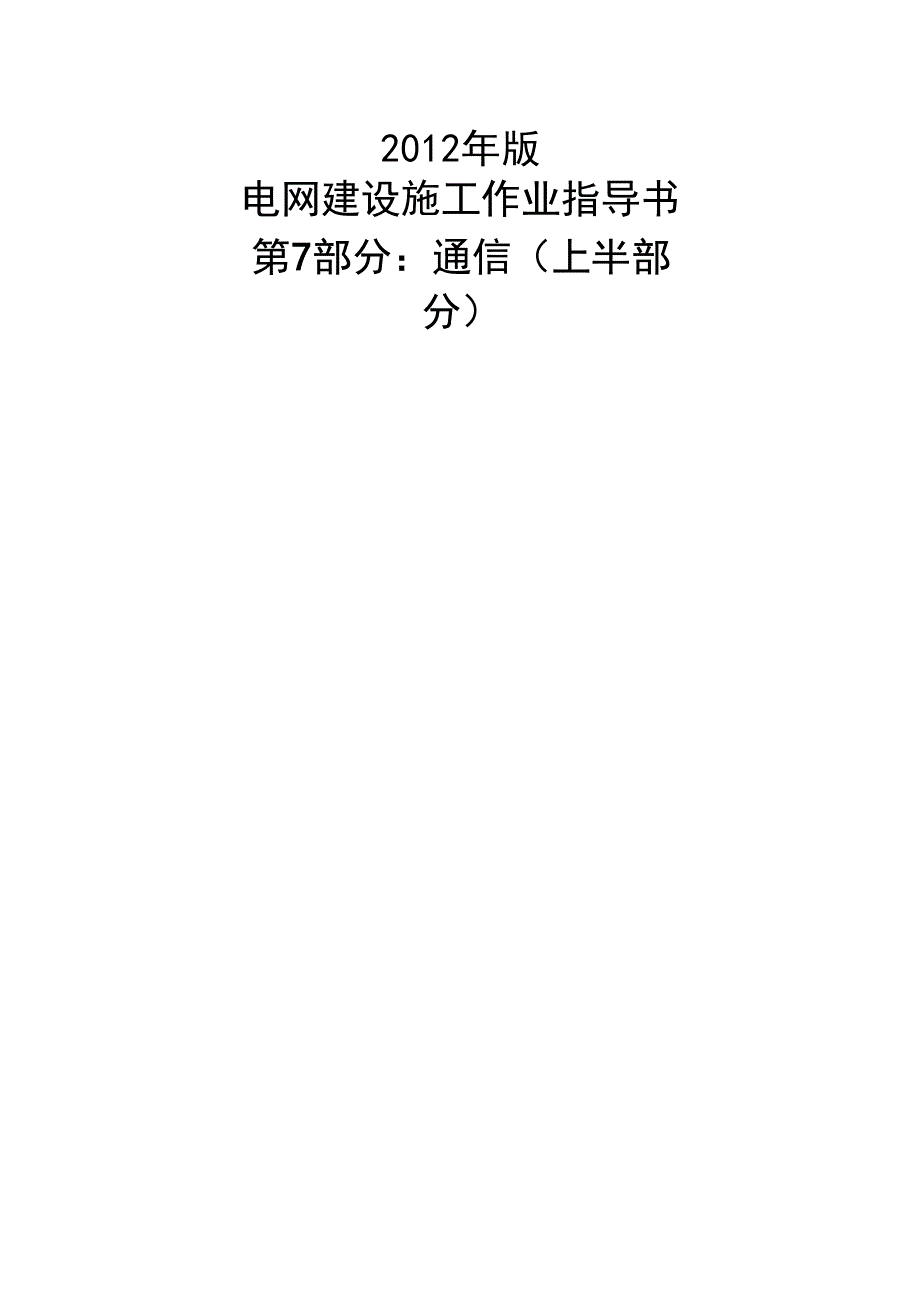

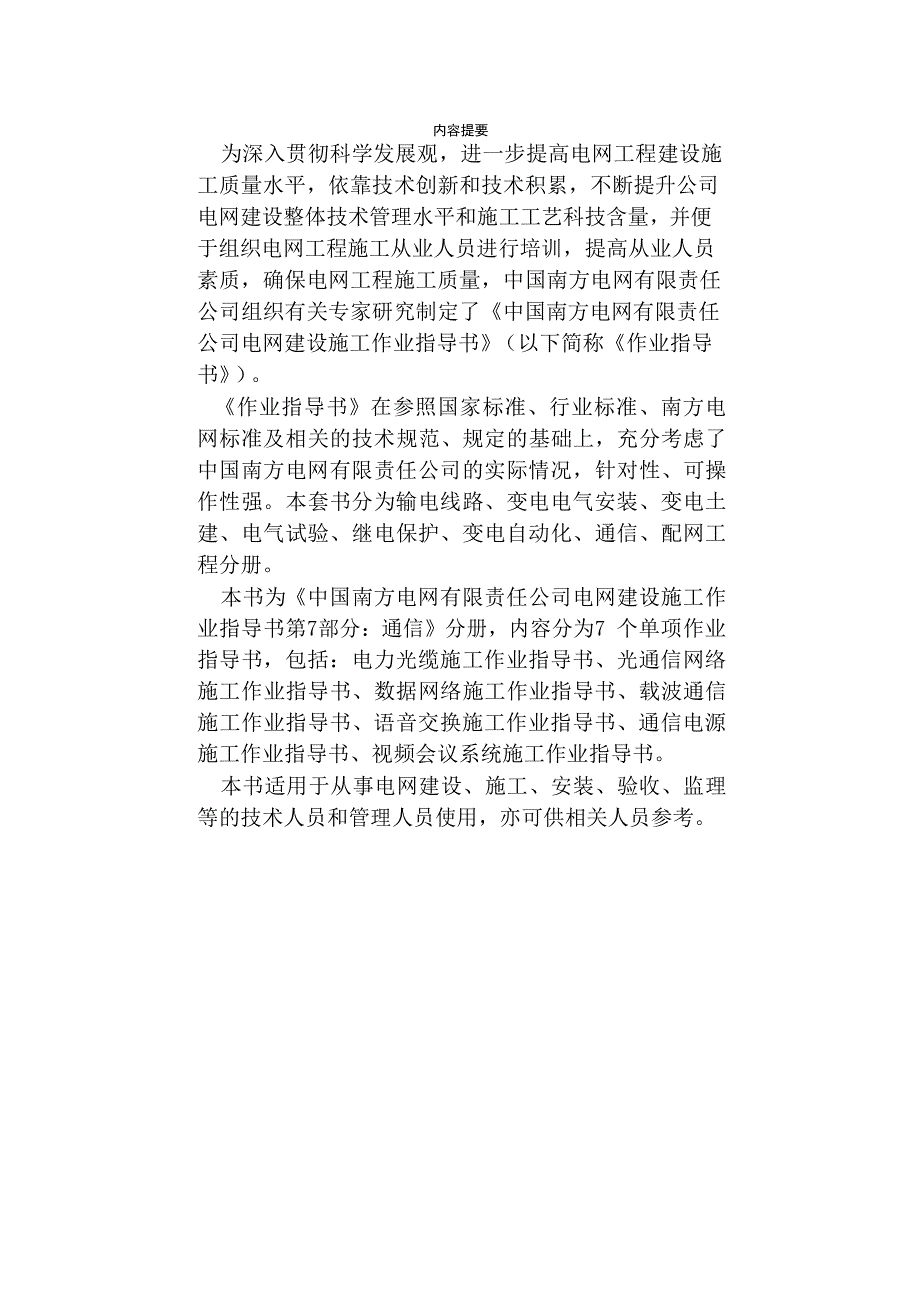

1、2012年版电网建设施工作业指导书第7部分：通信（上半部分）内容提要为深入贯彻科学发展观，进一步提高电网工程建设施工质量水平，依靠技术创新和技术积累，不断提升公司电网建设整体技术管理水平和施工工艺科技含量，并便于组织电网工程施工从业人员进行培训，提高从业人员素质，确保电网工程施工质量，中国南方电网有限责任公司组织有关专家研究制定了中国南方电网有限责任公司电网建设施工作业指导书（以下简称作业指导书）。作业指导书在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。本套书分为输电线路、变电电气安装、变电土建、电气试验

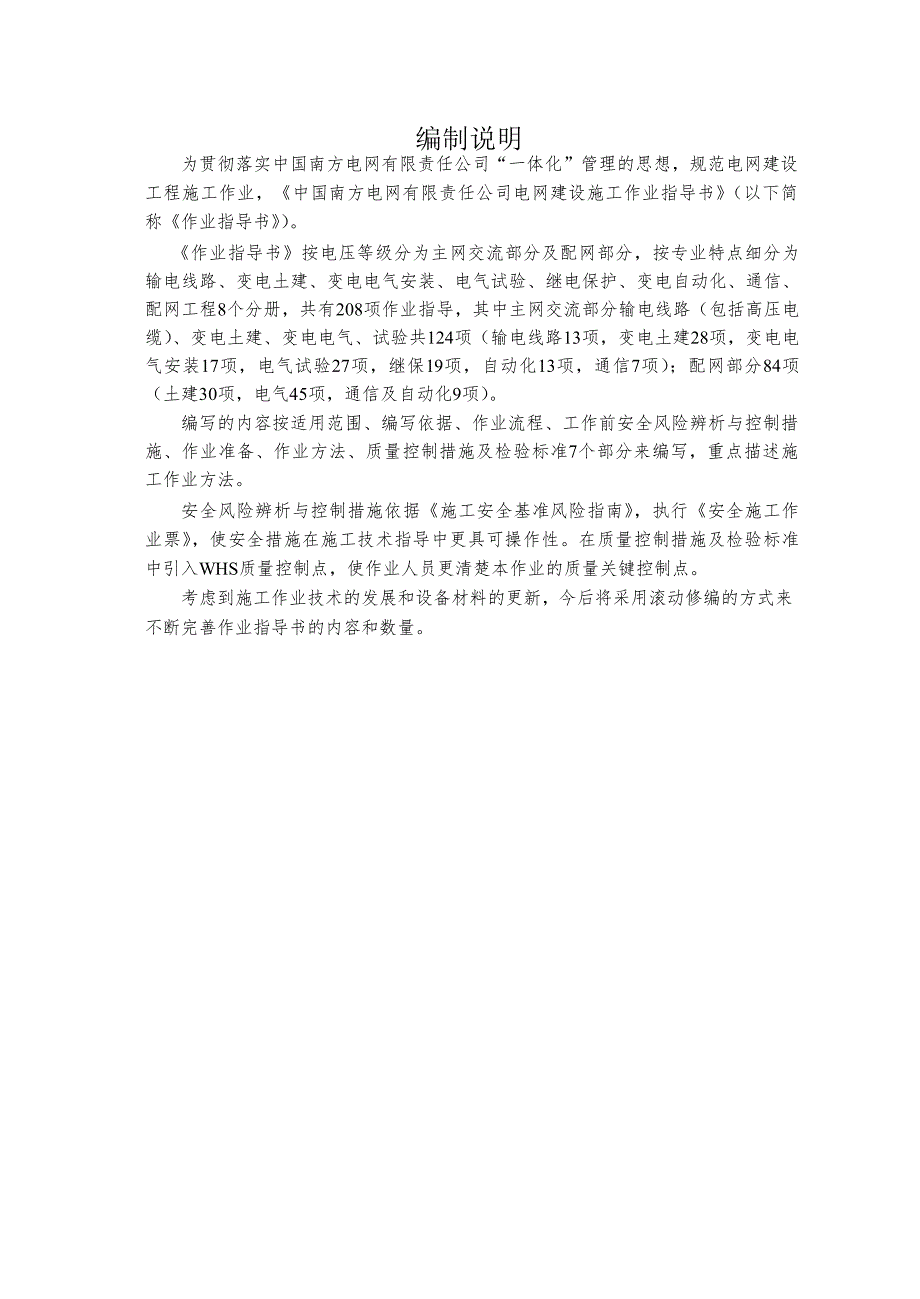

2、继电保护、变电自动化、通信、配网工程分册。本书为中国南方电网有限责任公司电网建设施工作业指导书第7部分：通信分册，内容分为7 个单项作业指导书，包括：电力光缆施工作业指导书、光通信网络施工作业指导书、数据网络施工作业指导书、载波通信施工作业指导书、语音交换施工作业指导书、通信电源施工作业指导书、视频会议系统施工作业指导书。本书适用于从事电网建设、施工、安装、验收、监理等的技术人员和管理人员使用，亦可供相关人员参考。编制说明为贯彻落实中国南方电网有限责任公司“一体化”管理的思想，规范电网建设工程施工作业，中国南方电网有限责任公司电网建设施工作业指导书（以下简称作业指导书）。作业指导书按电压等级
3、分为主网交流部分及配网部分，按专业特点细分为输电线路、变电土建、变电电气安装、电气试验、继电保护、变电自动化、通信、配网工程8个分册，共有208项作业指导，其中主网交流部分输电线路（包括高压电缆）、变电土建、变电电气、试验共124项（输电线路13项，变电土建28项，变电电气安装17项，电气试验27项，继保19项，自动化13项，通信7项）；配网部分84项（土建30项，电气45项，通信及自动化9项）。编写的内容按适用范围、编写依据、作业流程、工作前安全风险辨析与控制措施、作业准备、作业方法、质量控制措施及检验标准7个部分来编写，重点描述施工作业方法。安全风险辨析与控制措施依据施工安全基准风险指南，
4、执行安全施工作业票，使安全措施在施工技术指导中更具可操作性。在质量控制措施及检验标准中引入WHS质量控制点，使作业人员更清楚本作业的质量关键控制点。考虑到施工作业技术的发展和设备材料的更新，今后将采用滚动修编的方式来不断完善作业指导书的内容和数量。施工作业指导书应用说明施工作业指导书应用步骤如下：第一步：筛选工程开工前，施工项目部根据实际情况，从208份施工作业指导书中选出相关部分，形成工程项目的“施工作业指导书设置表”（附件1）。第二步：分析作业指导书中规定的施工流程、质量标准必须严格执行。施工项目部可针对施工器具、设备材料、作业环境和安全因素等的具体情况，对需要调整或增补的作业方法在指导书
5、原文上以“*”号进行标注，并将补充、完善的内容填写在相应指导书后的分析表中（附件2）。第三步：审批分析、补充后的施工作业指导书需经施工项目部审批，方可应用于现场施工。第四步：应用施工人员严格按照审批后的施工作业指导书开展现场施工。施工项目部应采用“看板提醒”措施，在作业现场设置“作业指导书小看板”（简单的图形或表格），标识作业主要工艺流程、关键工序技术标准及安全风险辨识等。施工作业指导书设置表项目名称：施工单位：序号专业指导书名称指导书编号备注施工作业指导书分析表施工作业指导书名称施工作业指导书编号具体内容：目录编制说明施工作业指导书应用方法说明DLTX-ZW 01电力光缆施工作业指导书1DL
6、TX-ZW 02光通信网络施工作业指导书58DLTX-ZW 03数据网络施工作业指导书105DLTX-ZW 04载波通信施工作业指导书151DLTX-ZW 05语音交换施工作业指导书179DLTX-ZW 06通信电源施工作业指导书 211DLTX-ZW 07视频会议系统施工作业指导书238中国南方电网有限责任公司电网建设施工作业指导书 第 7 部分：通信1第7部分：通信电力光缆施工作业指导书编码：DLTX-ZW-011.适用范围本作业指导书适用于南方电网电力光缆建设工程的施工、调试及验收作业。2.编写依据序号标准及规范名称颁发机构1电气装置安装工程35KV 及以下架空电力线路施工及验收规范GB
7、 50173-1992中华人民共和国建设部、国家技术监督局联合发布2 110-500kV 架空送 电 线路 施工 及验收规范 GB50233-2005中华人民共和国建设部、国家质量监督检验检疫总局联合发布3通信管道工程施工及验收规范GB 50374-2006中华人民共和国建设部、国家质量监督检验检疫总局联合发布4110kV-500kV 送变电工程质量检验及评定标准Q/CSG 10017.2-2007中国南方电网公司5变电站安健环设施标准Q/CSG10001-2004中国南方电网公司6南方电网工程施工工艺控制规范Q/CSG11105.2-2008中国南方电网公司7南方电网电力光缆技术规范中国南方
8、电网公司8南方电网电力光缆验收规范中国南方电网公司3.施工作业流程开始施工前条件检查开箱验货光缆本体及附件安装整改否是否满足要求是光缆接续整改否是否符合南网评定标准随工阶段是系统验收消缺否是否符合南网评定标准初验阶段是竣工验收结束4.安全风险辨析与预控4.1 电力光缆施工作业前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。4.2 按指南中与电力光缆施工相关联的电网建设安全施工作业票（编码： DLTX-ZW-01-01/07DLTX-ZW-01-07/07），结合现场实际情况进行差异化分析，确定风险等级
9、现场技术员填写安全施工作业票，安全员审核，施工负责人签发。4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。表4-1 OPGW、ADSS展放作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1山路陡峭引致摔伤、扭 伤、跌伤坠落、摔绊、扭伤可接受的风险配备急救药箱、工作服、鞋，提高施工人员注意力2跨越灌木引致伤害刺伤可接受的风险配备急救药箱、工作服、鞋3
10、高温引致中暑职业病可接受的风险配备急救药箱、饮用水、太阳帽，尽量避免高温天气作业4被雷击触电可接受的风险配备急救药箱，严禁雷雨期间露天作业5被劫匪袭击打击、刺伤可接受的风险尽量避免单人作业6被野外生物袭击咬伤低风险配备急救药箱7操作不当导致缆盘受损设备破损低风险严格遵循出厂说明书来进行缆盘运输和安装8高空作业无防护措施坠落低风险佩戴安全帽、安全带，加强安全教育9被高空坠物击中打击低风险佩戴安全帽10光缆展放时没接地造成触电触电低风险严格遵照安规进行作业，加强安全教育，加强 对施工人员的作业指导书培训11光缆展放时跌落坠落低风险严格遵照安规和作业指导书进行作业，作业前进行安全技术交底12光缆牵引
11、过程中脱离导致跑线打击中风险施工前检查牵引连接结构安装质量，检查牵引 连接金具性能，并核对型号对于光缆是否适用。 严格按照作业指导书进行作业13光缆卡滑轮设备破损低风险光缆展放期间，保证每个塔上的滑轮都有专人监督，加强对施工人员的作业指导书培训14光缆紧线使用非配套工具导致光缆受损设备破损低风险按光缆施工导则规定配置工器具15光缆 紧 线 时 导 致 光缆 受损设备破损低风险紧线前应检查紧线段光缆状况16光缆紧线发生人员伤害打击低风险紧线时人员远离光缆，不得站在光缆内角17引下施工过程光缆从高处跌落打击中风险严格按照作业指导书作业，作业前进行安全技 术交底，光缆引下施工时配备足够人力表4-2管
12、道光缆敷设作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1被车辆撞击交通意外低风险施工人员提高注意力，穿有警示标志的服装2高温天气引致中暑职业病可接受的风险配备急救药箱、饮用水、太阳帽，尽量避免高温天气作业3被塌方伤害坍塌低风险做好开挖地段的土质保护4高温天气引致中暑职业病可接受的风险配备急救药箱、饮用水、太阳帽，尽量避免高温天气作业5误伤在运行线缆设备破损低风险施工前核查相关资料，施工时随时通报现场异常情况6被水泥板压伤夹伤低风险施工人员提高注意力，配备急救药箱7沼气中毒中毒低风险施工前做好管井的通风8窒息窒息低风险合理地布置通风口9光缆拉伤设备破损低风险做好施工前技术交
13、底，加强对施工人员的作业 指导书培训10光缆压伤设备破损低风险做好施工协调，安排合理工期，并在光缆子管 适当位置做明显标识，加强对施工人员的作业指 导书培训11光缆被小动物咬损设备破损可接受的风险光缆敷设完成后做好子管的密封措施，加强对施工人员的作业指导书培训表4-3光缆接续作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1山路陡峭引致摔伤、扭 伤、跌伤，跨越灌木引致 伤害坠落、摔绊、扭伤、刺伤可接受的风险配备急救药箱、工作服、鞋，提高施工人员注意力2高温引致中暑职业病可接受的风险配备急救药箱、饮用水、太阳帽，尽量避免高温天气作业3被雷击触电可接受的风险配备急救药箱，严禁雷雨
14、期间露天作业4被劫匪袭击打击、刺伤可接受的风险尽量避免单人作业5被野外生物袭击咬伤低风险配备急救药箱6没有 对光缆 接地 造 成触电触电低风险严格遵照有关规定进行作业，加强安全教育，加强对施工人员的作业指导书培训7高空作业无防护措施坠落低风险戴安全带，加强安全教育8被高空坠物击中打击低风险佩戴安全帽，加强安全教育9误碰在运行纤芯通信中断可接受的风险标签制作明晰清楚，工作时提高注意力10尾纤接头损坏或适配器的人为损害设备破损低风险按照尾纤类型采用合适的手段接入适配器表4-4光纤测试作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1吸入有害气体中毒中毒低风险工作前先对机房彻底通风
15、2吸入有害粉尘职业病可接受的风险工作前先对机房进行清洁3被光源击伤职业性疾病低风险严禁直视带光尾纤4对尾纤的人为损害设备破损可接受的风险工作时提高注意力5光纤端子识别错误设备破损低风险标签制作明晰清楚，工作时提高注意力6尾纤接头损坏或适配器的人为损害设备破损低风险按照尾纤类型采用合适的手段接入适配器7误用 OTDR 击中设备设备破损低风险工作时提高注意力，加强安全教育8辅助工具缺乏职业性疾病可接受的风险配备折叠桌椅表4-5 业务接入作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1误碰在运行纤芯通信中断低风险标签制作明晰清楚，工作时提高注意力2标签制作有误通信中断低风险工作时
16、提高注意力3误碰在运行纤芯通信中断可接受的风险标签制作明晰清楚，工作时提高注意力4误用 OTDR 击中设备设备破损可接受的风险测试前认真阅读运行方式单，核对现场信息并得到通信调度确认5尾纤接头损坏或适配器的人为损害设备破损低风险按照尾纤类型采用合适的手段接入适配器表4-6变电站内光缆本体验收作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1吸入有害气体中毒中毒低风险工作前先等待室内通风片刻2吸入有害粉尘职业病可接受的风险工作前先对工作位置进行适当清洁3被走线架碰伤碰撞低风险佩戴安全帽4水泥砖板对人伤害夹击低风险专人监护，佩戴手套，工作时提高注意力5对线缆的人为损害设备破损可接
17、受的风险专人监护，工作时提高注意力，加强安全教育6被高空坠物击中打击低风险佩戴安全帽7高空作业无防护措施坠落低风险戴安全带，加强安全教育8对纤芯的人为损害设备破损可接受的风险工作时提高注意力表4-7站外线路光缆安装结构验收作业安全基准风险指南序号危 害 名 称风险种类风险等级风险控制措施1山路陡峭引致摔伤、扭伤、跌伤，跨越灌木引致伤害坠落、摔绊、扭伤、刺伤可接受的风险配备急救药箱、工作服、鞋，提高施工人员注意力2高温天气引致中暑职业病可接受的风险配备急救药箱、饮用水、太阳帽，尽量避免高温天气作业3被雷击触电可接受的风险配备急救药箱，严禁雷雨期间露天作业4被劫匪袭击打击、刺伤可接受的风险尽量避免
18、单人作业5被野外生物袭击咬伤低风险配备急救药箱6高空作业无防护措施坠落低风险戴安全带，加强安全教育7高空坠物打击低风险佩戴安全帽5.作业准备5.1人员配备工序名称建议工作人数负责人数监护人数路径复测411光缆开盘检查及测试41金具及附件到货验收411架空光缆架设20（每个配盘）2（每个配盘）2（每个配盘）导引（管道）光缆敷设10（每个配盘）2（每个配盘）2（每个配盘）金具及附件安装1211光缆接续安装411光缆本体、金具及附件安装质量验收4（每个配盘）1（每个配盘）1（每个配盘）光路衰耗双向全程测试、光纤排序核对3（每个站点）1（每个站点）1（每个站点）初步验收611竣工验收611编写竣工文件
19、215.2主要专用工器具配置序号名称规格/编号单位数量备注1卡线器个12放线滑车个203旋转连接器个14牵引用网套个15扭力扳手个16防扭鞭条1注：专用工器具配置以一个张力场计算5.3主要施工器具配置序号名称规格单位数量1牵引机根据实际情况选择台2张力机根据实际情况选择台3缆盘轴架车根据实际情况选择个4牵引绳线盘个5抗弯连接器个6牵引绳展放架个7牵引绳轴8卡线器个9接地滑车个10接地线套11手扳葫芦个12机动绞磨台13传递滑车个14平衡挂线锚线绳条15吊车台16对讲机台17地锚个注：本表为一个耐张段光缆架设主要工器具的配置量5.4主要光缆接续器具配置序号名称规格单位数量1钢管切割器个12光纤熔
20、接机台13光纤切割刀把14光纤接续专用工具套15穿线器盘17备用电源套18照明灯具组19光 机对110对讲机对111防风遮篷套112接地线条213光纤专用零星材料批1注：一个接续点的基本配置5.5验收工器具配置测试仪器仪表配置序号名称规格单位数量备注1经纬仪台12水平仪台13罗盘仪台14光时域反射仪台25光源台26光功率计台27红光笔支2其他辅助器具配置序号名称规格单位数量1望远镜个22非金属卷尺2剪线钳把13光纤切割刀把14V 型槽个15备用电源套16照明灯具组17光 机对18对讲机对19防风遮篷套110折叠桌椅套111接地线条212光纤专用零星材料批16.作业方法6.1光缆储运a）光缆运抵
21、工地前，应根据线行情况，核对光缆盘号、光缆长度、光缆外径等相关信息，防止出错； b）光缆储运过程应保持缆盘两个板垂直放置，不允许光缆侧卧和堆放； c）光缆短距离装卸必须按光缆盘标示方向短距滚动，不允许从车上或高处直接滚下； d）使用吊车装卸光缆，应用高强度钢轴穿入轴孔的方式装卸，防止钢索索坏缆盘； e）光缆长期不用，应存放在室内或高处干燥环境，并有遮盖物的环境内加以保护；f）每次只许吊装一盘光缆，光缆吊装过程，应避免挤压和任何的机械性冲击； g）光缆储运温度应控制在-40C+60C的范围内。6.2光缆到货盘检光缆本体检查(详细检查记录见光缆现场单盘开箱检验记录表电力光缆单位工程质量验评标准1.
22、1.1） a）核查光缆缆盘数量、规格、型号、盘号、长度是否符合合同要求； b）核查光缆缆盘包装方式、外观和标识是否符合合同要求，检查外观与盘架的完整性； c）检查出厂检验证明和产品合格证； d）检查光缆外观是否完好，盘绕排列是否整齐有序，无翘线情况，光缆端头包封是否密封完整； e）核查光缆结构和尺寸是否符合合同要求；f）核查OPGW外层绞合方向是否符合合同要求，检查外观有无损伤、挤压、松股、鸟笼现象；g）检查ADSS和导引（管道）光缆的外护套有无损伤、扭曲、鼓泡、挤压等现象。光纤类型、色谱、组别检查(及详细检查记录见光缆单盘测试记录表电力光缆单位工程质量验评标准1.1.3)a）选择适合的长度对
23、光缆进行开剥； b）核查光纤类型和数量是否符合合同要求； c）核查光纤组别分配和色谱是否符合合同要求,色谱色序为：蓝、橙、绿、综、灰，白、红、黑、黄、紫、粉红、粉蓝。光纤传输性能测试a）使用V型槽将光纤临时成端；b）使用光时域反射仪（OTDR）和与光纤同类型的活动连接器（跳纤）对光纤进行测试并存档，必要时配备一定长度的裸纤配合测试；c）核查光纤长度与光缆盘长是否一致；d）核查单位长度的光纤衰减指标是否符合合同要求。6.3光缆金具、附件开箱检查 a）核查金具和附件的型号、数量和包装方式是否符合合同要求； b）检查金具和附件的装箱单、合格证和出场检验证明； c）检查金具、附件外观是否完好，检查金具
24、之间、金具与光缆之间的连接性能； d）检查管道光缆用接续盒外观是否完好无损，检查接续盒封装后的气密性； e）检查光纤配线架（ODF）所配活动连接器（跳纤）排序是否遵循全色谱，其光纤类型与光缆光纤类型是否一致。检查光纤配线架（ODF）所配适配器的性能。根据检验结果填写光缆现场单盘开箱检验记录表(见电力光缆单位工程质量验评标准1.1.2）。6.4施工器具的检查用于光缆展放的牵引机，其额定牵引能力应大于光缆牵引张力的两倍，并具有控速和制动装置，以确保光缆展放过程的平稳性；张力机的性能，必须具备对光缆施以均匀的反作用张力，其可控能力至少不得低于2T。应按不同类型的光缆合理选用张力机：a）用于单层绞线的
25、OPGW光缆，张力机的张力轮直径应不小于800mm；b）双层绞线的OPGW光缆，张力轮直径应不小于1000mm。用于OPGW光缆展放的放线架必须带有刹车装置，并能提供反向张力。6.4.4尼龙滑轮的选用和配置要求a）用于20转角以内和水平直线的区域展放电力光缆，其滑轮直径应大于40倍光缆外径，且不得少于600mm；b）对于大转角或落差较大和紧邻牵引及张力机的起、止塔选用直径不少于800mm的滑轮，在一个耐张段内滑轮的配置数量不得超过20组；c）在特殊条件下，有必要加滑轮数量的，必须征得监理和厂家督导人员同意方可施工。网套连接器的选用 a）网套是用于光缆与防扭装置连接关键部位,网套必须与光缆配套使
26、用； b）使用时必须将光缆完全插入网套中，然后用铁丝扎紧； c）网套使用前必须认真检查,不得使用已经疲劳甚至出现断股的网套。旋转连接器和防扭鞕 a）光缆展放时，在牵引绳与光缆之间加装防扭装置以化解光缆的扭动； b）在使用前必须认真检验旋转连接器和防扭鞕质量，确保性能可靠。 c）光缆展放时,必须使用2只旋转连接器，建议使用不少于2个平衡锤。d）应由经验丰富的技能人员担任防扭装置的组装工作，防扭装置组装后必须经过检验，确认其可靠性；牵引绳的选用a）用于展放OPGW光缆的牵引绳的直径，一般略小于OPGW缆径的无扭编织钢丝绳,其额定抗拉强度必须大于光缆的牵引张力,牵引绳连接端变形或有断股现象不得使用；
27、b）用于ADSS光缆牵引绳，应采用抗拉能力大的纺纶绝缘绳，在使用前必须通过绝缘试验，确保施工安全。专用紧线器a）专用紧线器一般为螺栓型铝合金材质加工而成，紧线器夹线孔与缆径较为匹配且有较长的受力段，使光缆较长的一段压力均匀分布在光缆的外表，避免局部的压力过大导致光单元受损。专用紧线器一般应由光缆厂家提供；b）除了专用紧线器，使用光缆配套的耐张金具用于紧线，操作上更为方便、更加安全可靠。利用耐张金具作为紧线，一套金具一般限用两次，不得多次使用。6.5光缆金具及相关附件安装注意事项a）光缆所使用的金具，必须与光缆的外径和光缆的绞合方向相吻合，必须具有光缆相关匹配的额定抗拉强度； b）耐张线夹和悬垂
28、线夹，必须按照金具生产厂商推荐或配套的接地线进行接地； c）耐张线夹分为三类：终端型(单边)，接续型（双边），通过型（双边）。终端型线夹用于光缆终端，接续型用于相邻二盘光缆的接续塔上，通过型一般用于线路水平偏角大于 60或仰角大于 30以上以替代悬垂线夹；d）单悬垂及双悬垂线夹预绞丝单悬垂一般用于线路转角小于30或线路仰角小于15的通过型塔上，预绞丝双悬垂一般用于线路转角30和60或线路仰角小于15和30的通过型塔上； e）引线夹具是用于光缆从(杆)塔引下固定, 引线夹具的安装间距为1.5m-2m； f）关键性金具、部件必须经拉力试验合格方可使用。6.6光缆安装准备路径复测a）根据施工设计图，
29、深入施工现场进行全面的查勘，熟悉光缆施工段的地形地貌，记录光缆路由相关跨越设施的具体位置，制定详尽的实施方案。b）根据光缆路由的复核情况，落实光缆展放场地，提前做好光缆施工跨越（穿越）设施的准备工作。c）按光缆沿线的实际作业条件，制定相关的技术、安全措施，办理相关施工手续。d）制定光缆施工方案及作业指导书，交建设、监理单位审查备案，并作为施工过程检查和监督的依据。e）施工前必须对相关的作业班组作出详尽的技术交底，光缆施工的重点、难点及危险部位应落到工作责任人。f）根据光缆路径复测结果，向光缆熔接施工单位通报光缆接续的塔号（井号）及所在地和交通条件等信息。g）属较大范围的变动（如改变敷设方式、改
30、变路径等），应做实地勘察，做出比较方案并经监理单位报原批准单位批准。如环境和其他因素引起须作小范围设计修改的，由施工（监理）单位提出具体意见，经建设单位和设计单位同意确定。电力管坑内敷设光缆.1在电力管坑及电力隧道内布放光缆，宜选用非金属尼龙加强心阻燃光缆。光缆配盘长度；市区布放宜选用2000m盘长，郊区布放可选用3000m。光缆每千米左右中间设井预留光缆20m。.2管道及管道光缆敷设安装工艺流程如下图：勘查施工路由准备施工材料办理开工手续敷设PE或PVC子管子管固定安装套管光缆敷设光缆测试光缆接续光缆总体测试挂标志恢复电力设施完成.3水泥管或塑料主管孔内敷设子管的一般要求.3.1子管的选型及
31、子管规格a）子管采用内径2527mm、壁厚23mm的PE管；b） 1个主管孔内可放置多根子管，但子管等效总外径应不大于主管孔内径的85%；c）子管不允许接驳，子管单段长度应控制在80-120m为宜。.3.2子管敷设一般要求a） 1个管孔内可放34根子管，但子管等效总外径，应不大于主管孔内径85%；b）多根子管同时布放，一次敷设长度120m；c）为防子导管扭绞，先用胶布绑扎，间距2m；d）导管内可事先布放好拉缆用牵引线（可用锦纶线）；e）用机械布放时，速度10mmin；f）在下列情况下，导管可不开口直接穿越：人井间距很小，如两个井距加起来120m，且不是接头位置；路由直，不是接头位置；主管道无高
32、差、无位差，不是接头位置；g）子导管在人井内适当留长（可拉至井口），截去后，用塞子堵住，防泥砂污物流入，盘曲后放至井底。机械敷设光缆a）牵引机械设置牵引机械定位合理，设置应牢固可靠；应设设定合适的超载脱扣保险系统；牵引速度应10mmin。b）谨防光缆机械性损伤施工时防光缆机械损伤可以采用的方法和措施如下：光缆进出人井口时，防摩擦损伤，可用子导管拉出地面保护，或采用喇叭口，出口可用子管或半径大于20倍缆径的导轮进行保护；拐弯人井或管孔有高低差位时，采用子管固定或用导轮作光缆弯曲保护；当光缆牵引阻力较大时，用液体石蜡或尼龙微球润滑剂约可减小 3040%的摩擦力；缆盘仍用人工助推，此法并不减小摩擦力
33、主要是监视控制光缆曲率半径；光缆与牵引线之间须用牵引头和防扭器；施工结束后将管孔、子导管孔堵塞，防泥沙和鼠害。人工敷设光缆a）放缆盘12人，将子管拉出地面，穿入光缆，防井口处机械损伤，助推控制光缆弯曲半径；b）每个直道检修井(工作口)配置1人助拉；c）拐弯人井检修井(工作口)配置2人，1人助拉，1人控制弯曲半径；d）端头收缆34人（不超过4人）；e）光缆施工段必须保持通信联络畅通；f）在超过一次敷设长度时，采用“倒拉”（打8字）方法：缆盘放在中间位置，尽量选择在拐弯处开阔地；光缆从一端放到位后，将剩余光缆以“8”字形收容，然后向另一端倒拉；“8”字形尽量对称，曲率半径远大于40倍光缆半径，谨
34、防汽车展压、人踩、硬物冲砸。电缆检修井内光缆处理a）每个井内要放绑扎余量，沿井壁绑扎，必要时在井内盘一圈，作为维修余量，曲率半径不小于20倍光缆半径；b）包扎光缆与子管端口处封口，并挂标志牌；c）接头人井中光缆留长10-15m，用热缩帽或密封带作封口处理，自然盘曲后放井底，备接续用；d）人井内接头盒固定：光缆接头盒固定在托架上，并将余缆盘曲绑扎固定；光缆接头盒的位置在人井最上层，常年水线之上，并挂标志牌；e）布放管道光缆要注意安全，下井前要抽干井中积水，人孔井内要通风排毒。井口必须设围栏和告示牌；f）上下井过程不得蹬踏其它电缆和电缆支架。人孔井内光缆布放整齐，要设标牌和清理井中杂物；g）在电力
35、隧道或变电站内布放光缆，不可搬动和蹬踏电力电缆，不得触动电力设备，与带电设备要保持足够的安全距离，操作过程要有专责监护人。气送光缆敷设安装的工艺流程和一般要求气送光缆法的全称是“高压气流推进法”，其工艺方法介于直埋和管道之间。即用直埋的方法布放气送硅芯管道，用类似管道的方法敷设光缆。.1 硅芯管的规格和盘长建设光缆管道常用的HDPE硅芯管中40/33硅芯管主要适用于平原、丘陵、公路、路肩和沟边区域，46/38硅芯管主要适用于山匹、弯度较大的公路路肩和沟边等区域。其盘长分别为2000m和1500m（可定长生产）。.2 硅芯管管道的敷设a）埋深要求：硅芯管的埋深要求应满足附录2的规定。b）敷设要求
36、要领：沟底平坦、拐弯禁急、落差须缓；两端管口在布放之前应封堵；管道在沟内应平整、顺直，遇沟坎及转角应将光缆沟拉平并裁直，形成平滑过渡；布放后，应尽快连接密封，对引入手孔的管道应及时封堵；同沟布放两根以上管道时，应采用不同颜色的硅芯管，全程用管颜色或标记顺序须保持一致。c）连接件及工具应采用与硅芯管匹配的高质量连接件及工具。气密封接口：快速连接两段硅芯管；修补管：遇意外损坏时快速修补取代被损管段；抗缆塞：硅芯管与光缆接头盒连接处的密封保护；护缆塞：预埋空管防泥沙和水进入的密封塞；专用工具：专用割刀、接口扳手、滑轮割刀和修补钳等。 d）敷设方法无障碍时，每100m左右设一个人牵管前拉，直至放完；有
37、障碍物时从预留孔中穿越。.3 气送光缆敷设通常情况下，一台吹缆机一次可吹1000-2000m光缆长度；采用多台吹气机接力，光缆盘长可迭择4000-6000m。架空光缆敷设安装的工艺流程和一般要求.1 一般考虑光缆在邮电标准杆路的架空敷设，要考虑的主要因素有：如吊线和光缆的温度特性、抗拉强度和垂度（最大负荷时伸长率小于 0.2%）、杆距、风荷、冰凌、防雷击、外力损伤（枪击、小动物、山火甚至盗窃）。.2 工艺流程架空光缆敷设安装的工艺流程见下图。准备材料、工具和装备立杆或核对杆路缆位杆路整治挂吊线调垂度架光缆挂钩装附件完成.3 杆路条件架空光缆敷设安装的工艺流程优选一级二级杆路，市话农话杆路符合架挂条件时也可利用。a）架空光缆净距要求：基本杆高要符合光缆距地垂直距离，并符合与其他设施的水平净距，见附录3；b）电杆强度：架挂光缆后，安全系数（K）至少应满足：水泥杆K2；防腐木杆K 2.2；.4 吊线 a）吊挂重量：钢绞线（吊线）在不同负荷区和杆距时允许吊挂光缆重量见附录3； b）吊线架挂位置：位于最末层线担下不小于45cm处，距地面高度不够时可局部上移；两层以上吊线，间距不一般为40cm；c）吊线间隔接地，并在局站外终端处接地。.5 挂钩程式（见附录3）。.6 吊线挂钩的敷缆工艺
