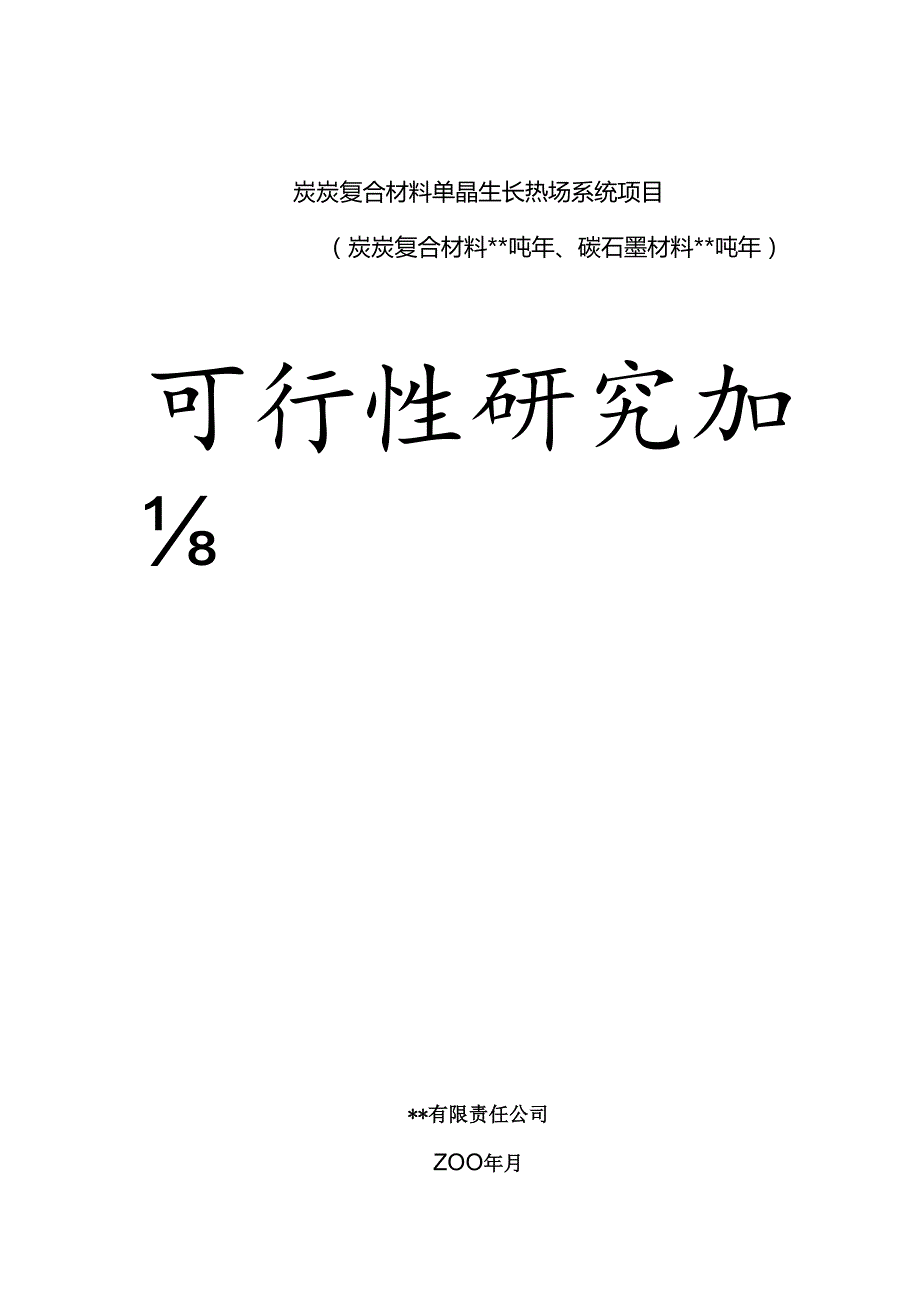

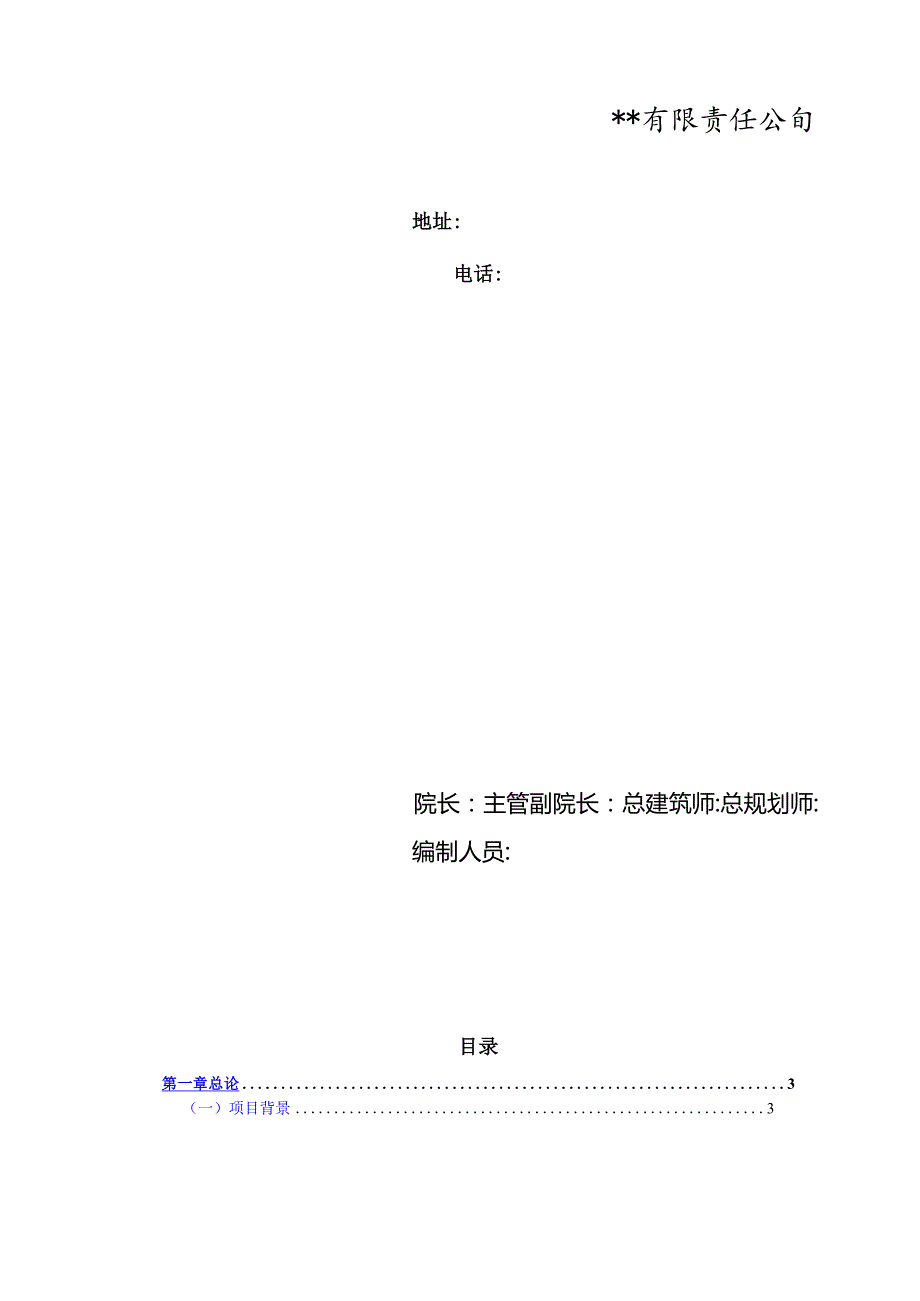

1、炭炭复合材料单晶生长热场系统项目（炭炭复合材料*吨年、碳石墨材料*吨年）可行性研究加*有限责任公司ZOO年月*有限责任公旬地址:电话:院长：主管副院长：总建筑师:总规划师:编制人员:目录第一章总论3（一）项目背景3（二）项目主要经济技术指标8（三）研究结论9第二章市场预测10（一）产品市场供应预测10（二）产品目标市场分析11（三）总体营销思路13第三章建设用地规模与产品方案13（一）建设用地规模13（二）产品方案14第四章场址选择16（一）场址所在位置现状16（二）场址建设条件16第五章技术方案、设备方案18（一）技术方案18（二）主要设备方案19第六章主要原材料、燃料供应21（一）主要原材

2、料供应21（二）能源供应21（三）主要原材料价格21第七章总体布置、运输与公用辅助工程22（一）总体布置22（二）场内外运输23（三）公用辅助工程23第八章节能、节水措施25（一）概述25（二）节能措施25第九章环境影响评价26（一）项目建设和生产对环境的影响26（二）环境保护措施方案26（三）环境影响评价27第十章劳动安全卫生与消防28（一）劳动安全28（二）生产事故及防范29（三）职业危害的防护29（四）消防设施30第十一章组织机构与人力资源配置31（一）组织机构31（二）人力资源配置32（三）员工培训计划32第十二章项目实施进度33（一）项目建设工期33（二）施工进度安排33（三）项目实

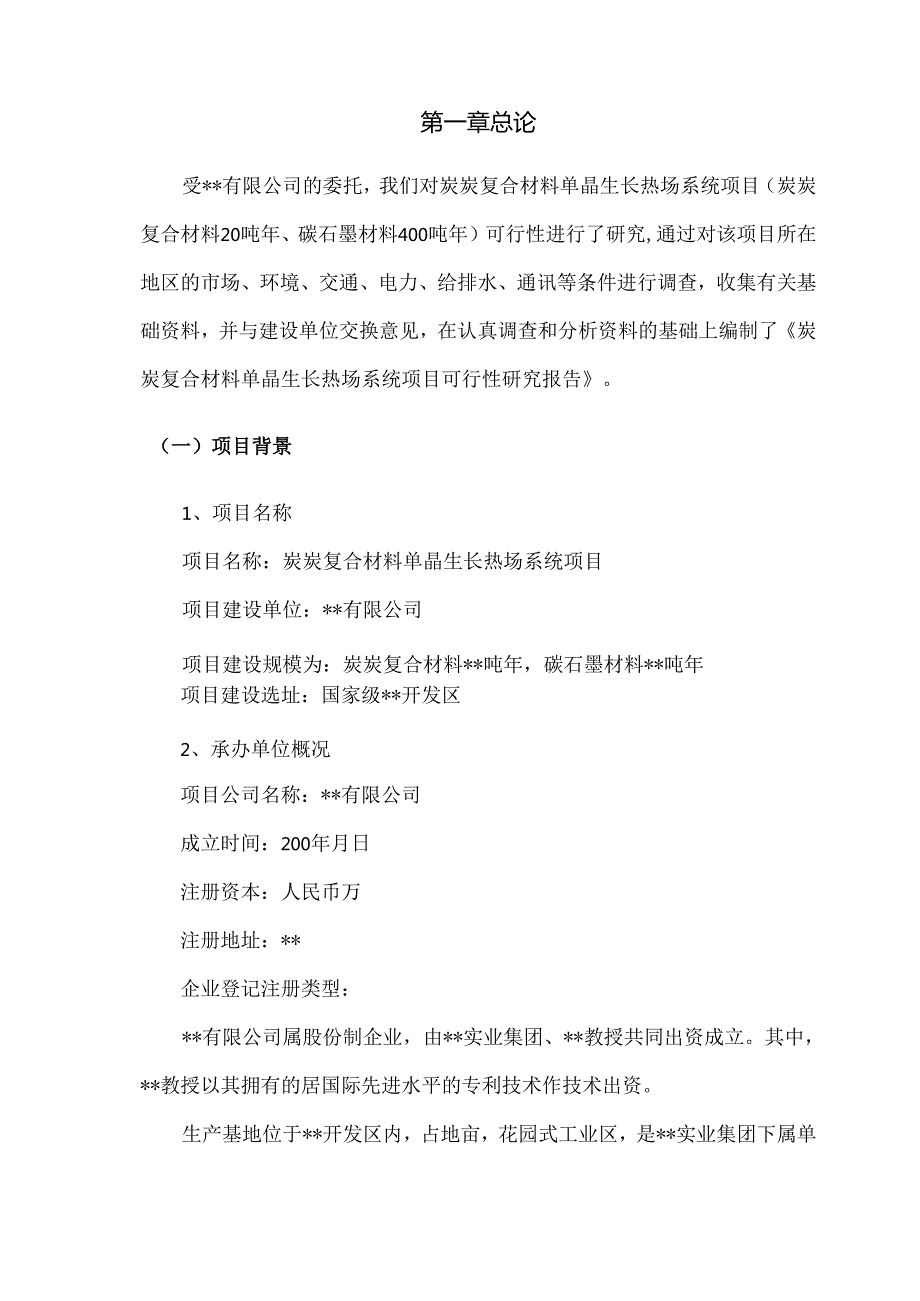

3、施进度表（横线图）33第十三章投资估算34（一）投资估算依据34（二）估算范围34（三）项目建设投资35（四）资金筹措36第十四章财务评价36（一）评价依据、范围及指标36（二）经济评价37（三）财务评价39（四）不确定性分析40第十五章研究结论41第一章总论受*有限公司的委托，我们对炭炭复合材料单晶生长热场系统项目（炭炭复合材料20吨年、碳石墨材料400吨年）可行性进行了研究,通过对该项目所在地区的市场、环境、交通、电力、给排水、通讯等条件进行调查，收集有关基础资料，并与建设单位交换意见，在认真调查和分析资料的基础上编制了炭炭复合材料单晶生长热场系统项目可行性研究报告。（一）项目背景1、项目

4、名称项目名称：炭炭复合材料单晶生长热场系统项目项目建设单位：*有限公司项目建设规模为：炭炭复合材料*吨年，碳石墨材料*吨年项目建设选址：国家级*开发区2、承办单位概况项目公司名称：*有限公司成立时间：200年月日注册资本：人民币万注册地址：*企业登记注册类型：*有限公司属股份制企业，由*实业集团、*教授共同出资成立。其中，*教授以其拥有的居国际先进水平的专利技术作技术出资。生产基地位于*开发区内，占地亩，花园式工业区，是*实业集团下属单位。主要从事新材料的开发及生产。*系*大学粉末冶金学院教授、博士生导师，*教授领导的科研队伍在该领域居于国际领先地位。*公司以*教授拥有的专利知识产权技术和雄厚

5、的研发实力为依托，通过整合人才、技术与市场优势，构筑新材料基地。*公司计划投资5000万元人民币，建设炭炭复合材料20吨年、炭石墨材料400吨年的生产线，实现年工业产值L5亿元人民币以上。并且*公司计划以此为产业基础，通过3年的时间，使公司的产品能够覆盖国内大部分或全部的硅单晶生长炉的热场系统，逐步进入国外硅单晶炉热场系统市场；努力开发新产品，扩大该新材料的应有领域，使其应有到其他的晶体生长设备及相关的高技术领域。3、可行性研究报告编制依据国家、*省、*市国民经济和SH发展第十个五年计划；*经济技术开发区产业发展规划;国家计委、建设部颁布的建设工程项目经济评价方法与参数；其他文件、协议等。4、

6、项目提出的理由与过程当今世界新材料的发展日新月异，特别是电子、通讯等相关领域发展迅猛，对硅材料需求十分旺盛。数十年以来，硅材料行业一直以“提高硅单晶的尺寸和质量”为主要目标，先后生产了4、5、6、8、12、16、18英寸硅片。据最新的国家半导体技术（ITRS）介绍，直径18英寸硅单晶抛光片是12英寸的下一代产品，也是未来22nm线宽的64G集成电路的衬底材料。集成电路产业是信息产业的核心，全世界以集成电路为核心的电子元器件，95%以上是硅材料制成的，其中直拉硅单晶的用量超过85%o随着超大规模集成电路集成度的迅速提高，迫切要求采用大直径的直拉硅单晶抛光片。超纯及完整晶体结构的硅晶体是一条长长的

7、价值链的起点。没有硅晶体就没有半导体、光电子、通讯技术及光电技术。硅晶体棒用于制作晶圆，晶圆是半导体工业中制作芯片的基础材料。硅材料的另一个大的需求来自太阳能。从长远看，世界上一半以上的能源生产要采用可再生能源。可再生资源主要有风、水、太阳能。太阳能直接转换成电能（光电效应）靠太阳能电池完成。电池的原材料是带特定晶体结构的硅。专家预测：在今后的十年，结晶硅将在太阳能电池的生产中成为在、最主要的材料。硅片工业目前在生产与市场方面已经形成了垄断，日本、德国等国的资本控制的八大硅片公司的销量占硅片总销量的90%,当前IC用主流硅片是8英寸，并向12英寸过渡。市场调研预测，到2006年，12英寸的硅片

8、的比例将由目前的1.3%增加到21.l%0在IC和太阳能发电等领域对硅单晶的巨大需求和消费,对其生产能力对生产技术提出了更高的要求。其中生产高纯半导体材料的高温电热真空炉一一硅单晶生长炉正在向大型化、自动化的方向发展。硅单晶生长炉隔热保温筒、用烟、发热体等热场系统元件采用高纯石墨、超高纯石墨材料制造，产品要求材料的金属杂质含量要求不超过530ppm0同时硅单晶生长炉最主要的易损件的消耗量特别大。根据权威部门统计，一台小型晶体生长炉（如12英寸）每年消耗的石墨用埸、加热器、保温隔热材料的价值，达到20万元以上；一台大型晶体生长炉的热场系统备件损耗，可达50万元以上。由于生产大型高纯石墨、超高纯石

9、墨材料工艺控制难，需要大型的等静压设备等，其投资极大。因此，高纯石墨尺寸受到限制，经常不能满足制造较大硅单晶生长炉的热场零件的要求；另外，石墨脆性大，机械强度不高，使用可靠性不强，使用寿命短。本项目提出的炭炭复合材料单晶生长热场系统零件的材料及热场解决方案，经过实践验证，对解决以上问题起到了很好的效果。实施本案对发展大型硅单晶生长设备，制造大尺寸的晶体，提升我国微电子技术水平具有极为重大的意义。5、项目拟建地点本项目拟建于国家级*经济技术开发区内。国家级*经济技术开发区创建于年月，200年月经gwy批准为国家级经济技术开发区。建区年多来，开发区坚持“以工业项目为主、吸引外资为主、出口为主和致力

10、于发展高新技术”的方针，强调以产业发展为中心，走产业兴区之路，通过卓有成效的招商引资工作，目前入区工业企业家，其中三资企业家，内资企业家，入区企业基本上实现了由单个到群体的转变，区内产业也正由零散向集成转变。到目前为止，区内共完成基本建设投资亿元，移动土石方近亿立方米，完成亿元人民币的基础设施投资任务，各项建设工作都取得了十分显著的成绩。目前，区内主次干道已拉通条，总长公里；座大型跨线桥已经竣工通车；已经完成公里，架设铁塔座的三回超高压线路的改道工程，个千伏的变电站已经投入使用，目前区内日供电能力已经达到240万千瓦时；2座日供水10万吨的自来水厂已经投入运行；日处理能力8万吨的污水净化中心已

11、经正式营业;装机容量为10万门的程控大楼，现已开通20000门程控电话和高速宽带通讯网，实现了与156个国家和地区通信联网；投资1400多万元的电视发射塔已经正式投入使用。目前，*经济技术开发区已经形成了以*、*为主体的先进制造工业，以*为主体的电子信息产业，以*为主体的新材料产业，以*系列为主体的食品饮料产业，以*为主体的轻印产业等五大产业格局。2003年年底，区内累计完成总产值亿元。*经济技术开发区位于*,地理位置优越，交通十分便利。6、项目预期目标炭炭复合材料单晶生产热场项目总体规划占地30亩，总投资4979.43万元，总建筑面积7000平方米（全部为标准工业厂房）固定资产投资2179.

12、93万元。项目建设预期目标：形成年产炭炭复合材料20吨年、碳石墨材料400吨年的生产能力。项目经济效益：项目实施期内（11年，含1年建设期）实现营业收入11524000万元,实现利润61143.41万元，上缴税收36448.78万元,项目具有良好的经济、SH效益。7、项目主要建设条件本项目市场前景较好，市场容量大；项目生产所需能源有保障，来源稳定可靠；项目建设资金有保障；项目建设地ZF对项目建设大力支持，项目用地落实，建设地域交通方便，施工条件良好，建设项目的主要条件基本具备。（二）项目主要经济技术指标项目建设主要经济技术指标见表I-Io炭炭复合材料单晶生产热场项目主要经济技术指标表IT序号指

13、标名称单位指标备注1项目产品规模1.1年产炭炭材料吨年1.2年产炭石墨材料吨年2主要原材料、燃料消耗2.1石墨吨年2.2炭纤维坯体吨年2.3炭源气体吨年2.4惰性气体吨年3公用动力消耗3.1平均供水量立方米小时3.2设备容量千瓦4运输量4.1运入量吨4.2运出量吨5项目总定员人7全员劳动生产率万元人8项目占地亩9项目总投资万元9.1固定资产投资万元9.2流动资金投资万元10年平均销售收入万元11年平均税金万元12年平均利润万元13平均投资利润率%14平均投资利税率%15财务评价指标15.1财务净现值万元15.2内部收益率%15.3投资回收期年16建设工期年(三)研究结论建设炭炭复合材料单晶生长

14、热场系统项目，能促进*经济技术开发区及整个*市工业发展，加快地方产业结构调整，增加人民收入；同时可拓宽就业渠道，保持项目区SH经济的可持续健康快速发展。本项目建设符合国家产业政策，符合国家的投资方向，当地ZF大力支持，建设条件具备，工程技术方案切实可行，市场前景广阔，经济效益良好，SH效益明显，项目建设是必要的也是可行的。第二章市场预测(一)产品市场供应预测1、国内供需现状国内现有生产硅单晶的设备600余台，近年来，每年递增200台左右。目前的设备主要拉制从3至6，少量为8的晶棒。由于单炉投料量仅为几十公斤，因此，多采用高纯石墨制造土甘土因，而这些高纯石墨多为进口冷等静压石墨。16英寸的热系统

15、的隔热保温套，则多为进口件。相当一部分较大型的进口设备，其热系统完全依靠进口。CC复合材料热场系统研究组，为满足半导体工业的要求，与西安理工大学单硅晶基地、有研硅股等单位合作，对CC复合材料热场系统进行试验和使用。在西安用CC复合材料制作的12出期(306mm)及加热器,装在加有横向磁场的TDR-62上，使用情况很好。2、国外的发展现状1993年东芝陶瓷申请的美国专利介绍用二维C纤维织物绕制作成Si单晶生长炉用埸坯体，浸渍树脂后碳化制成用烟。随后，在1997年美国Walsh等用三维CC复合材料制造了Si单晶生长炉用用埸埸帮、埸托、发热体、隔热屏及支撑块等；Metter等人制备的高纯CC复合材料

16、制造的硅单晶生长炉的热场零部件，通过一系列的高温处理，金属杂质含量控制到很低的程度。1999年，KaWaShima等采用CC复合材料在硅单晶生长炉的底部设置一个容积等于用埸的容积的环槽，在硅单晶生长炉出现意外漏硅时，可以防止其他热场零件受到损伤。东洋炭素、SGLCarbonComposites,Inc.等国外厂商在其产品介绍中,也提到CC复合材料制造单硅晶生长炉的坦埸、发热体等产品。其中提到的个别产品已经投入使用，大多数则仍处于研究阶段。（二）产品目标市场分析1、目标市场确定超高纯及晶体结构完整的硅晶圆是半导体工业中制作芯片的基础材料。集成电路的出现及发展，使人类步入了微电子时代。随着微电子

17、元件尺寸小型化、管芯面积大型化与LSl集成度的日益提高，硅单晶生长技术装备面临新的挑战。为改变我国集成电路用关键基础材料技术水平低、品种不配套、产业化规模小、关键基础材料依赖进口的局面，国家科技部设立了微电子配套材料专项，选择12英寸硅单晶抛光制备技术研究作为首次研究任务，并要求12英寸硅单晶抛光片形成小批量生产能力，达到0.130.10m集成电路技术要求。实施该项目第一个要解决的是12英寸硅单晶生长技术与装备的问题，大尺寸的热场系统的关键元件的设计制造技术，也迫切需要解决。本项目产品的销售市场主要集中在长江三角洲、珠江三角洲I、环渤海地区等电子产业发达地区，上述地区的客户对本案提出的方案有浓

18、厚的兴趣。2、主要竞争对手情况硅单晶炉热场的市场目前主要由两部分组成：炭炭复合材料制件市场由日本的东洋炭素、东海、吴羽化工等3家占领；而高纯石墨件这部分,则是主要由国内的一些厂家进口日本东洋炭素公司的石墨加工而成。国内现在有几家在上大尺寸高纯石墨项目。同时，从近一年的复合材料热场零件的试用过程中，许多原来制造石墨件的厂家也准备生产与炭炭复合材料相似的产品。国内还没有生产当今世界上的主流产品12英寸硅单晶的设备，国内的设备只用来生产8英寸的硅棒。而且该设备使用的均烟、保温隔热件等整个热场系统依靠进口。国外大型硅单晶生长设备的热场系统均由国外厂家的产品配套，其中吴羽公司的产品市场占有率最高。ZG、

19、欧美市场几乎全部为其所垄断。但是，在硅行业迅猛发展的今天，其生产能力有限，市场空缺较大。迅速实现硅单晶生长炉的热场国产化，对发展我国的IT产业的意义极大。3、项目的市场优势由于国外公司控制了该类产品的市场，产品价格奇高。所以，与国外对手相比较，本项目的产品有较大的价格优势。同时，由于*经济技术开发区*有限公司拥有自主知识产权，通过前期的产品研究开发，掌握了对生产的主要设备的技术要求及各项具体措施，摸索出了材料制备的主要工艺过程及相关技术参数，已先一步于国内竞争对手生产出了满足工业应用要求的产品。在技术上领先于国内对手；对于国际上的竞争对手，通过努力控制生产成本，在价格上也应当具有优势。通过大量

20、的、多方位的工业性试验，了解了市场需求和使用要求及其细节，减少了盲目性，降低了风险；通过试验和使用与使用方有较多的沟通，与客户建立了良好的关系。（三）总体营销思路根据产品的目标市场定位、产品定位及竞争力的研究结论，在市场营销战略上，应注意两个方面：一是建立完善的销售及售后服务网络，由销售工程师针对客户的使用和信息进行调研，以满足向高附加值产品发展的要求。二是在产品质量无较大差距的情况下，价格就成为高度敏感的因素,为提高产品竞争力，要发挥低成本策略的作用，充分利用自身优势，发展稳定而灵活的销售机制。本项目的产品价格的制定，原则上以国外同等质量的相同产品的价格为基础，较之低520%。第三章建设用地

21、规模与产品方案（一）建设用地规模确定项目建设规模遵循的基本原则：合理经济规模；市场容量；企业本身的资金、资源、原材料以及外部协作条件等通过对项目规模建设影响的因素进行了综合考虑，确定了项目的建设规模，本项目建设需用占地30亩，经研究决定，特在*经济技术开发内购地30亩，用于开发此项目。项目建设分列如下:序号项目名称结构面积（平方米）1车间钢结构2仓库钢结构3办公楼石专混结构4其他辅助设施石专混结构（二）产品方案1、产品方案构成项目建成以后，公司以生产、加工热场系统的保温隔热材料及生期为主，生产部分的大型发热体。针对这些产品的高纯度要求，对进入生产线的原材料的纯度、生产线的洁净度，进行严格控制，

22、保证产品的纯度和质量；材料的生产制造工艺、产品的机械加工、产品的转运、包装等过程要进行严格控制，在材料及产品的成型过程中，合理安排提纯工艺处理，保证产品的高质量，提高产品的纯度。根据产品的品种、规格多的特点，产品开发需要一项一项进行，争取在3年内，公司的产品能够覆盖大部分或全部的硅单晶生长炉的热场系统，同时逐步扩大到其他的晶体生长设备，进而扩大到其他的高技术领域。序号项目产品规模（吨年）1炭炭2炭石墨2、产品方案的目标公司成立以后，主要是以硅单晶生长炉的用埸、保温筒和固化保温毡为主要产品，重点针对国内当前面大量广的16英寸热场系统。等到该产品市场较为巩固以后，再开发其他系统的热场零件。公司热诚

23、与科研院所、企业合作，研究硅单晶生长炉对热场零部件的使用要求，研究CC复合材料制造的热场零件的特性，掌握CC复合材料在单晶生长炉上的特殊性和规律性，满足硅单晶生长炉具的其他性能要求。自主开发，突破关键技术，实现CC复合材料制造硅单晶生长炉热场零部件的国产化。配合863计划专项计划：及早研制出完全能满足IC级单晶Si生长炉拉制30Omm晶棒的（坦烟直径在60Omm左右）；研制出拉制300mm硅晶棒的单晶棒的单晶生长炉用发热体（发热体的直径在中80Omm左右）；通过物理机械性能检测，材料的抗拉强度达到普通高强石墨的3倍以上;金属杂质含量控制在100PPm以内；实现CC复合材料单晶硅生长炉热场的工业

24、化生产;密切与用户合作,调整制造热场材料的设计和拉晶的工艺参数,将产品做到令用户十分满意。第四章场址选择（一）场址所在位置现状1、地点与地理位置本项目的选址充分考虑项目的市场需求、物流成本等因素。同时，项目选址将充分考虑项目物流量主要通过公路和航空等物流通道向全国辐射的发展目标。经征询专家意见，本项目拟选址在*开发区内、运输条件较好、周围产业基础雄厚并且离城区不远、可依托*开发区有关福利等基础设施。该厂址位于*开发区，开发区紧邻107高速公路，距星沙物流中心2公里，生产用原料及辅助材料以及生产的深加工系列产品，可通过公路、航空等方式运输，交通运输条件十分便利。（二）场址建设条件1、自然条件*经

25、济技术开发区的地理环境十分优越项目区工程地质情况，根据ZG地质裂度区划图（1990）勘察，*地区地震最高裂度为Vl度。根据水质分析结果，按岩土工程勘察规范（GB5002194）有关标准测定，整个开发区内地下水有关标准测定，对硅无腐蚀性。气候条件（1）气温17.2年平均气温:最冷月平均气温：最热月平均气温：4.729.4极端最低气温：-11.3oC极端最高气温：43(2)降水量年平均总降水量：1393mm一日最大降水量：192.5mm(3)湿度最冷月平均相对湿度：81%最热月平均相对湿度：75%(4)风风速年平均：2.7ms主导风向和风速：夏季NNW2.6ms冬季NNW2.8ms30年一遇最大风

26、速：23ms(5)最大积雪深度20cm(6)最大冻土深度5cm(7)年雷暴日数49.5天(8)全年日照时数1677.1小时2、城镇规划及SH环境条件*经济技术开发区位于*,是国家级经济技术开发区，规划控制面积38.6平方公里，随着开发区投资者的增长，规划控制面积将进一步扩大。近年来，由于开发区得天独厚的区位优势、完善配套的基础设施建设和让利于投资者的各项优惠政策，吸引了众多国内外的投资者。3、交通运输条件*经济技术开发区为本项目提供了方便、快捷、高效、畅通无阻的交通运输条件，有效地保证了各种原材料的入厂和各种产品的外运。第五章技术方案、设备方案（一）技术方案1、生产方法材料的制备主要采用化学气

27、相沉积和化学气相渗（CVD和CVI）,及液相渗（浸渍）增密的方法。2、工艺流程炭纤维增强坯体（1维，2维，3维，N维纤维坯体）热塑性沥青碳氢气体液相热解炭带压力不带压力气相热解炭8001200oC切削加工炭化10001500热处理15002200C热处理22002750C热处理20002500C炭炭复合材料图1炭炭复合材料的制造工艺流程3、工艺技术来源由于该材料是重要的战略材料，发达国家对气设备和工艺均实行严密封锁，项目的工艺技术主要靠自主研究与开发。4、方案的物料消耗定额表每公斤复合材料消耗的各类材料（Kg）及电能如下:原料产品炭纤维碳源气体惰性气体水石墨电（度）炭炭复合材料（致密）炭炭复合

28、材料（低密）炭石墨制品（二）主要设备方案1、主要设备选型该项目的设备有材料的生产设备和加工设备。该复合材料的特点及产品的特定要求，迫使项目单位不得不自己开发主要得生产设备。待制造得产品除了要求纯度高、金属杂质含量很低以外，有的结构尺寸很大,壁很薄；有的尺寸很大，要求材质密度很低；有得产品要求中间密度低,表层极为致密；有的要求强度高，耐蚀、耐热震性能好。材料的生产设备有坯体制备设备，材料浸渍固化设备，炭化炉，石墨化炉，化学气相沉积炉等；考虑设备要适应、涵盖主要产品的制造要求，这些设备的恒温区尺寸直径达到1.3m,高度要求达到1m。加工设备则有大型车床，中型车床，锯床，刨床等。前者全靠自己设计制造

29、或者可以在市场上购买。2、主要设备来源项目的主要生产设备为大型、非标、专用设备，主要靠自主研制开发。这种大型设备，国际上只有美国、前苏联等少数国家能生产，国内原有的大型设备，均为引进设备。由于该设备是生产有重大的战略地位的材料的设备，发达国家明确规定禁止出口。公司组织力量进行攻关，对这些设备进行设计和制造，能按时交付使用。3、方案的主要设备清单自主开发大型和超大型的电阻加热炉，实现大型CC复合材料工件的化学气相沉积、炭化、高温热处理等工艺过程。为加速增密过程或能够制造尺寸大于设备能力的零件，需要制造大型浸渍树脂和沥青的设备为了保证最终产品的纯度，材料制备过程中需要多次提纯，需要开发提纯工艺和

30、完善提纯处理装置材料需要进行机械加工，获得零件的最终的几何形状和尺寸。公司需要添置多种机械加工设备。如数控车床、普通车床、大型卧式车床、立式车床等等为了达到精密的几何形状和尺寸精度，还需要精密磨床和机械加工中心为了解决制造过程中所需的工装、模具、刀具，要对成品进行精密的切分，需要快走丝的线切割机床和电火花机床等需要专用的大型真空包装设备。第六章主要原材料、燃料供应（一）主要原材料供应1、主要原材料品种该项目的原材料主要是炭纤维及炭纤维织物制品：炭布、炭纤维毡体。2、主要辅助材料品种辅助材料有树脂、炭源气体、氮气等。3、原材料、辅助材料来源炭纤维及其制品是委托其它单位加工。国内制造这种坯体或织物

31、的厂家基本能满足供应。同时，公司将努力与厂家建立良好关系，寻求多处材料供应商，保证原材料的供应。（二）能源供应该产品生产过程主要消耗电能。目前的容量为630KVA.年耗电量为36万度。液化石油气或天然气货源充足，年耗量约150吨。（三）主要原材料价格1、主要原材料、燃料价格预测序号名称价格Il备注I1纤维坯体800-1000元公斤2碳源气体7元公斤液化石油气3高纯氮气3元公斤4氤气20元公斤2、编制主要原材料、燃料年需要量表各原材料、燃料的年需求量分别为碳纤维坯体20吨；石墨380吨;碳源气体150吨；惰性气体250吨。序号名称单位需求规模1碳纤维坯体吨202石墨吨3803碳源气体吨1504惰

32、性气体吨2505水吨44006电度360000第七章总体布置、运输与公用辅助工程（一）总体布置总平面布置的原则和功能划分满足城市总体规划的要求，严格执行国家有关的政策、法规和falv,提高利用率。满足国家现行的防火、防噪、卫生、安全等规范、规定的要求；功能分区合理，物流短捷、交通顺畅；近期建设与远期发展相结合，协调好近远期工程的衔接，以及功能转换，立足现在，适当超前，合理、节约用地，高标准规划、高标准建设，一次规划，分期建设，做到宏观可控，微观可调，以适应今后的市场规模的不断调整和更新的需求。（二）场内外运输1、场外运输量及运输方式由于本项目生产的是高科技产品，不同于大众化产品，所以本项目的厂

33、外运输量比较小，运输任务比较轻。2、场内运输量及运输方式车间之间的物料，由小型翻斗车及人力推车运输，生产的中间产品及成品采用内燃叉车运输。厂区道路计划全长1500米，其中干道长500米，路面宽15米。3、运输设施及设备厂区外的运输如原材料的进厂和产成品的出厂，均委托*开发区内的物流公司代理完成，以期合理利用资源，降低投资成本和生产成本，提高资金的利用效率。厂区内物料的运输，由本企业自行完成，主要运输设备为内燃叉车、小型翻斗车，极小量的物料运输可以采用人力手推车完成。（三）公用辅助工程1、给排水工程给水工程。消防用水量按建筑防火规范有关规定：室外消防用水量为15升秒；室内消防用水为10升秒。厂区

34、室外消火栓布置间距V120m0消防给水与生产给水合并同一管网。外部给水*经济技术开发区内也有2座日供水为10万吨的自来水厂，均已投入使用，本项目的建设、生产、生活用水由自来水厂供给，能够保证本项目的用水需要。2、供电工程设计依据及范围供电设计严格按照民用建筑设计规范(JGJTl6-92)、建筑物防雷设计规范(GB50057-94)、供配电系统设计规范等进行设计。供电方案本工程用电电源由*开发区供电所统一考虑，在厂区范围内新建变电设施，消防应急负荷140KWo按规范规定，本工程除消防用电为一类负荷外，其余用户二类用电负荷。照明配电电源引自本厂区变电设备，正常照明采用密集型母线槽供电，事故照明采用

35、双电源回路自动切换。防雷部分按三类防雷建筑物设置，利用土建基础做接地装置。计算机系统接地单独设置：接地采用TN-C-S系统，接地电阻小于4欧姆。3、通信设施*开发区内，21层高装机容量为10万门的程控大楼已投入使用，国际互联网出口带宽为64KBPS,现已开通6000门程、控电话，实现了与156个国家和地区的通信联网。*开发区内的装机容量能够满足本项目的运行所需的通讯要求。4、绿化为了保护与创造工厂良好的生产、工作环境，展示美化的厂容厂貌,本工程在主体设计的同时同步考虑工厂的绿化设计，以充分利用和发挥绿色植物调节气候、净化空气，同时集隔离、防风、消声、吸尘、固土、衬托建筑群体、组织艺术空间、丰富

36、自然色彩的多种功能作用与效果。厂区绿化设计的树木花草配置应依据厂区总平面布置，竖向、道路及管线综合布置等的要求，适应当地气象、土壤、生态习性与防护性能,在不影响建筑物的自然采光通风，不妨碍生产操作、交通储存与设备架设的前提下，满足防水、防爆和卫生条件要求。第八章节能、节水措施（一）概述本设计遵循ZG国家节能方针，在保证安全生产的前提下，尽可能为企业建设、生产创造合理的节能条件。（二）节能措施1、车间、库房内无采暖情况下采取节能设计，增加采光面积或采用屋面采光板可节约照明能源。2、卫生器具采用节水型器具。3、尽量采用循环水，使生产水得到重复利用。4、选用低损耗高效变压器，合理选择变压器电容，使变

37、压器在经济方式下运行。5、选用节能型电容、光源和灯具，合理进行无功补偿，减少无功损耗。第九章环境影响评价（一）项目建设和生产对环境的影响1、项目生产对环境的影响本项目生产是利用炭纤维坯体增强、气体或液体增密形成基体生产材料，再经过机械加工，形成坯体和具有特定形状和尺寸的零件。材料生产中不产生废水、废渣，极少量的废气通过冷凝塔冷却之后，无色、无味、无毒害。机械加工过程中产生的灰尘，采用箱式布袋收尘装置回收，尽量减少空气中的扬尘，保证空气较高的洁净度；回收的切屑要进行综合利用。由于该产品的纯度和结晶度要求极高，部分生产场地要建成无尘车间。本项目无噪声污染，项目所有设备的运行和生产操作，均符合国家的

38、工业企业厂界噪声标准（GB12348-90）要求，即昼间噪声控制在65分贝以下、夜间噪声控制在55分贝以内。（二）环境保护措施方案1、项目设计符合国家环境保护falv法规和环境功能规划要求2、工艺设计积极采用不产生或少产生污染的新技术、新工艺、新设备，最大限度的提高资源、能源利用率，尽可能在生产过程中把污染物减少到最低限度。3、坚持污染物排放总量控制，达标排放。建设项目产生的各种污染或污染因素，必须在符合国家或省颁发的排放标准和有关法规后，方可对外排放。4、环保工程设计应因地制宜的采取行之有效的治理和综合利用技术。防止二次污染。5、坚持“三同时”原则。环境治理设施与项目建设的主体工程应同时设计

39、同时施工、同时投产使用。6、在项目建设中将严格遵守国家计委、国家环境保护委员会颁发的建设项目环境保护设计规定，确保本项目建成后对环境不造成污染,实现卫生达标。7、环境绿化。建筑平面布置充分利用现有的空地进行绿化，种植花草树木、草坪、绿篱。提高绿化面积，可作为净化空气、调节气温、改善劳动条件、保护和美化环境的重要措施，从而可减少生产对环境的污染。（三）环境影响评价通过对项目建设和生产过程中各种污染源、污染物及相关治理措施的分析，我们认为：1、项目建设基本对环境不会造成大的影响，可以接受;2、根据项目建设和生产过程中遇到的具体问题，及时采取有效措施防止污染的发生。第十章劳动安全卫生与消防（一）劳

40、动安全1、工厂原料、成品的存在形态在整个煨烧、蒸压、粉磨生产过程中，原料主要以块状物料形态存在，成品主要以粉状形态存在，在整个生产过程中，有少量的粉尘随其输送的气流外逸或随废气排放到大气环境中。2、职业卫生概况（1）粉尘：操作人员长期吸入粉尘，会对肺部及身体带来一定程度的损害，在本项目中扬尘较大的生产点均设置了收尘设备，对工作环境进行净化，其他工艺衔接点均采用密封垫密封，使其在密封装置中运行,排气点均经收尘设备处理后排放室外，以保证车间空气含尘浓度符合国家卫生标准。（2）噪音：噪音时一种恶性刺激源，它对人体的危害较大，除听力损伤外，还使工作效率下降，失误操作和工伤事故增多，在本项生产线中的磨机

41、房属主要声源，且属噪音设备，本项目从以下几个方面来控制其危害：从厂区布置上尽量减轻噪音危害，把强噪音车间和办公楼及一般可分离车间分开隔离，把同类型的噪音声源集中布置，减少噪声污染面。在设备选型上，选用性能好，低噪音的设备。对不同要求的控制室、操作间，采用相应的隔音、消声设施。（3）其他劳动保护采取相应的劳动保护措施及发放相应的劳动保护用品，以保护操作人员的安全。（二）生产事故及防范为了减少生产事故，在保障生产设备安全运行的情况下，防机伤和防电伤方面将采取以下措施。1、各生产车间的机械设备的传动部分均设置防护栏杆。2、凡集中控制的电机均在机旁设有停车按钮及可解控开车、并带锁匙的按钮。3、主要车间

42、的照明均采用双电源，手动切换，保证停电时的人身安全。4、所有电气设备均应有可靠的接地装置，防止发生触电事故。（三）职业危害的防护主要从以下两方而着手：改善劳动条件和改善操作环境。1、改善劳动条件合理有效的采用生产自动控制，减少或取消职工与强噪声设备和扬尘点的接触次数和时间。2、改善操作环境尽可能的采用集中控制或局部的控制室集中控制，保证控制操作人员的操作环境（四）消防设施1、消防安全设置的依据和原则该项目的建筑为单层建筑，根据消防法及其它有关消防的falv法规，并根据建筑设计防火规范要求和工程的火灾危险性定类，该项目区域内同一时间火灾次数按一次考虑，其消防用水量为60Om3。室外消防用水量为3

43、5Ls,火灾延续时间按3小时计，室内消防用水量为IOLs,火灾延续时间按4小时计。2、消防安全的综合措施设置合理的消防给水系统。区域室外消防利用城市给水管网压力泵用低压制供水，在项目建设区域内外给水管网上设置一定数量的地上式室外消火栓和一定数量的消防水泵结合器。项目多数建筑属于单层建筑，耐火等级分别为一、二级，基本属2类建筑、2级防火。设置防火防烟分区和安全疏散。各建筑设一个防火分区，各建筑有两个竖向封闭楼梯，有利于火灾时安全疏散人群。其它消防措施。在每一建筑物内都要配备一定数量干粉灭火器。所有消防设施都要通过当地消防部门的检查和验收，方可投入使用。第十一章组织机构与人力资源配置（一）组织机构

44、1、项目法人组建方案合资双方按照国家有关法规组建公司，暂定名为“*开发区*有限公司”。公司位于*开发区内，占地亩，注册资金万元人民币，其中*（执行董事）以现金方式投资万元人民币，占公司股份,*（总经理）以技术入股方式投资万元人民币，亦占公司股份%o2、管理机构组织方案和体系图3、机构适应性本项目为高资金密集型、高技术密集型项目，公司将投入较大力量,进行新设备、新技术、新工艺、新产品的研发，保持技术水平的领先地位和强劲的市场竞争能力。为保持技术创新，紧跟新材料领域的国际发展趋势，将保持设置机构的灵活性。（二）人力资源配置1、劳动定员数量及技能素质要求公司开工投产所需雇员为60人，所有员工均要求中专以上学历，技术人员要求本科以上学历，同时争取在3年内本科以上学历及中级以上职称者占全体员工的30%以上。2、职工工资福利根据我国falv、法规和有关人事制度，公司与其雇员签定能体现每个雇员员工个人素质的劳动合同，所有雇员的薪酬应反映每个雇员的职能、责任、工作业绩表现，并在国内人才市场具有竞争力。（三）员工培训计划项目建设过程中，项目公司应分期分批培训员工。重点培训生产线和关键岗位的操作人员、管理人员和营销人员。培训时间应与项目的建筑施工、设备安装、设备调试试车、投产以及生产运营等各阶段的工作进度相衔接，以保证项目正常生产。第十二章项目实施进度（一）项目建设工期本项目建设工期为一年
