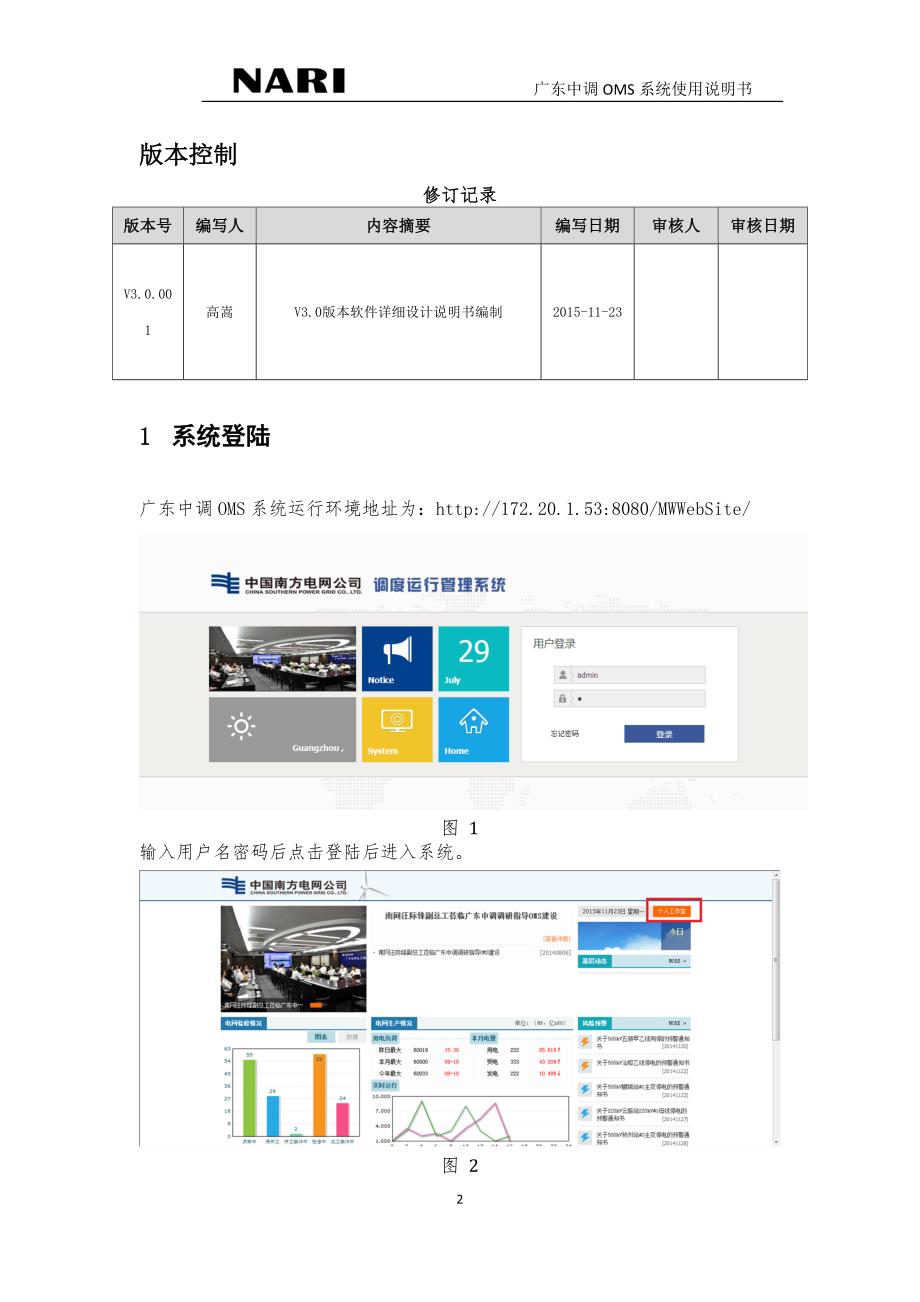

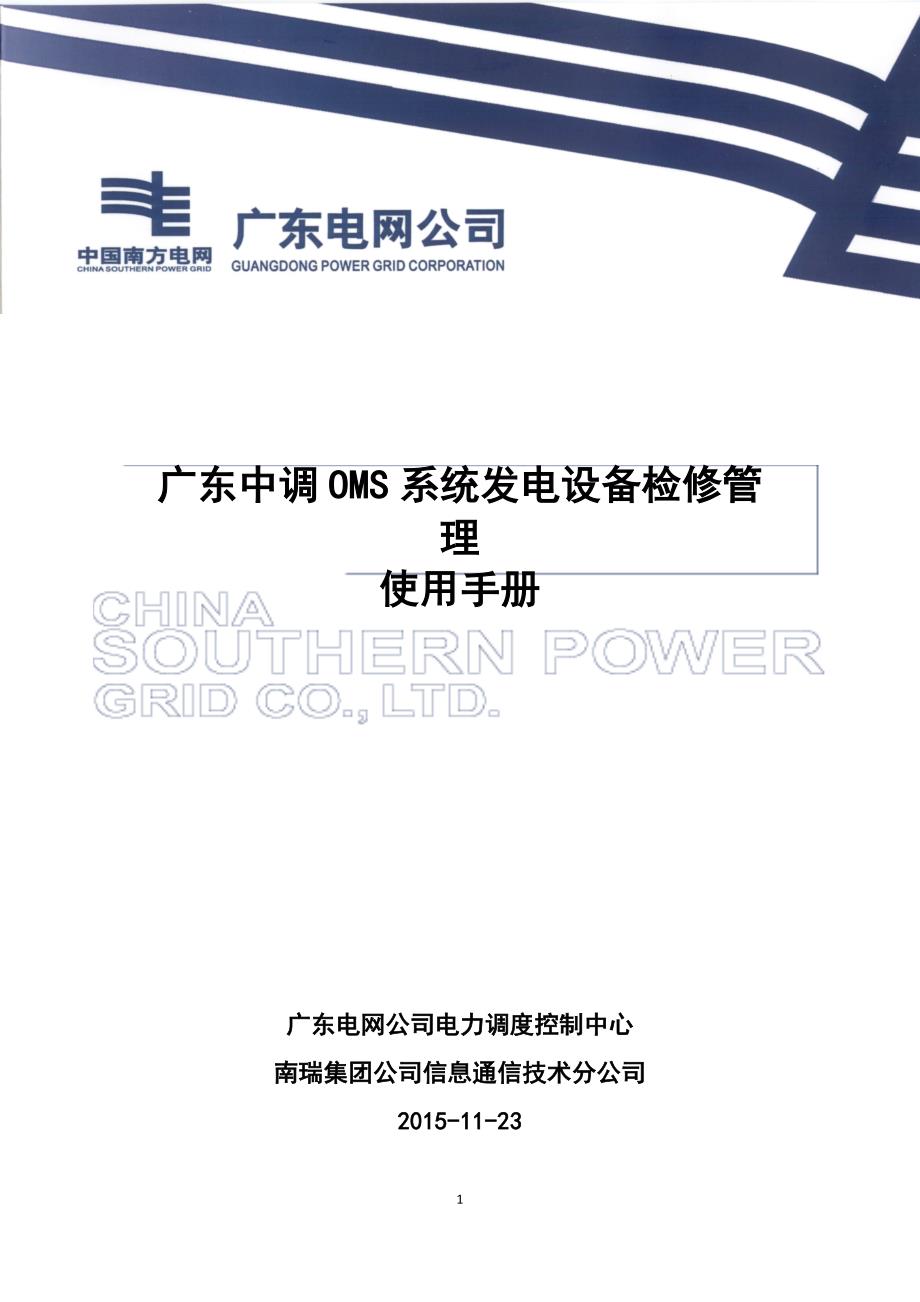

1、 广东中调OMS系统使用说明书广东中调OMS系统发电设备检修管理使用手册广东电网公司电力调度控制中心南瑞集团公司信息通信技术分公司2015-11-23南瑞集团信息系统分公司2 广东中调OMS系统使用说明书版本控制修订记录版本号编写人内容摘要编写日期审核人审核日期V3.0.001高嵩V3.0版本软件详细设计说明书编制2015-11-231 系统登陆广东中调OMS系统运行环境地址为:http:/172.20.1.53:8080/MWWebSite/图 1输入用户名密码后点击登陆后进入系统。图 2进入如图2界面,点击右上方“个人工作室”按钮。图 3进入后可看到如图3内容,点击“运行计划管理”并点击“

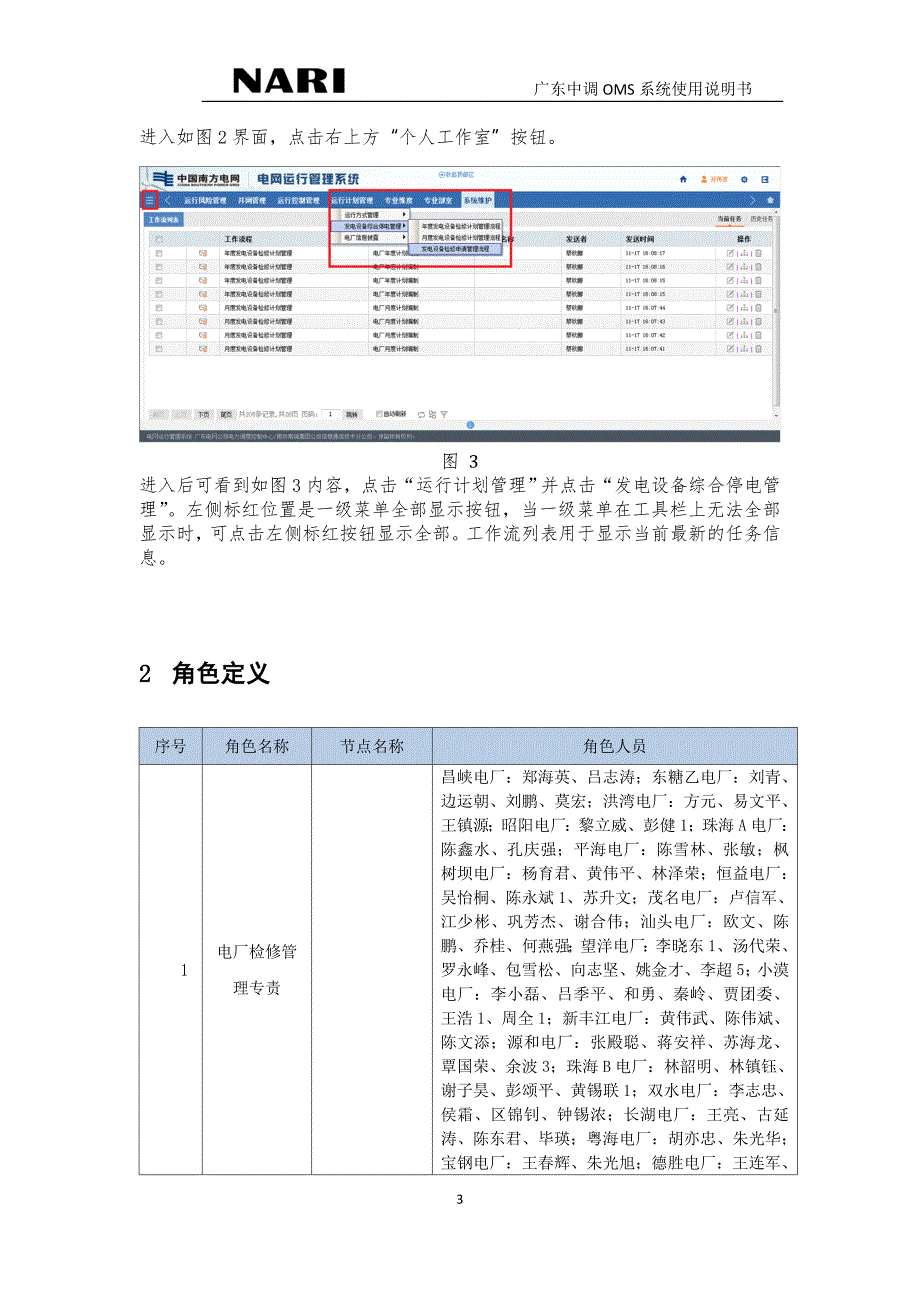

2、发电设备综合停电管理”。左侧标红位置是一级菜单全部显示按钮,当一级菜单在工具栏上无法全部显示时,可点击左侧标红按钮显示全部。工作流列表用于显示当前最新的任务信息。2 角色定义序号角色名称节点名称角色人员1电厂检修管理专责昌峡电厂:郑海英、吕志涛;东糖乙电厂:刘青、边运朝、刘鹏、莫宏;洪湾电厂:方元、易文平、王镇源;昭阳电厂:黎立威、彭健1;珠海A电厂:陈鑫水、孔庆强;平海电厂:陈雪林、张敏;枫树坝电厂:杨育君、黄伟平、林泽荣;恒益电厂:吴怡桐、陈永斌1、苏升文;茂名电厂:卢信军、江少彬、巩芳杰、谢合伟;汕头电厂:欧文、陈鹏、乔桂、何燕强;望洋电厂:李晓东1、汤代荣、罗永峰、包雪松、向志坚、姚金

3、才、李超5;小漠电厂:李小磊、吕季平、和勇、秦岭、贾团委、王浩1、周全1;新丰江电厂:黄伟武、陈伟斌、陈文添;源和电厂:张殿聪、蒋安祥、苏海龙、覃国荣、余波3;珠海B电厂:林韶明、林镇钰、谢子昊、彭颂平、黄锡联1;双水电厂:李志忠、侯霜、区锦钊、钟锡浓;长湖电厂:王亮、古延涛、陈东君、毕瑛;粤海电厂:胡亦忠、朱光华;宝钢电厂:王春辉、朱光旭;德胜电厂:王连军、周文汉、胡洪兴、周文俊、李志恒、黄辉5;福能电厂:王海平、吴志峰;汇东电厂:张小兵1、廖更成1、彭光1;华粤电厂:李浩强;虎门电厂:房海涛;红海湾电厂:蒋建、李群山、吴健、刘其常;海门电厂:彭文盛、杨博、刘旭葵、杨宝锷、李洪;高埗电厂:蒋

4、孝忠、黎明智;丰达电厂:孙伟波、衷勇;飞来峡电厂:罗新、张潮涌、刘杰;东兴电厂:姜明臣、邹仁亮;东兴B电厂:姜明臣1、邹仁亮1;定能电厂:朱荣钊、马平、周永航;大亚湾核电站:黄怡、李建春;达兴电厂:崔德辉、张桔;白沙电厂:蒋厚田、郑刚1、杨代勇、沈宇峰;永安电厂:邓玲琳、郭方玲;韶关电厂:温志康;梅县电厂:张小兵、廖更成;靖海A电厂:陈道勇、张世华;靖海电厂:陈道勇1;靖海B电厂:张世华1;南朗电厂:陈家星、王合;坪石B电厂:陈勇龙、黄秀丽;青溪电厂:毛龙波、谢德翰、陈伟忠、余振海;万丰电厂:陈卓毫、邱世勇、黄书宏;霞涌电厂:陈爱军、卢胜军、祁俊鹏、李乐、孙林林;新田A电厂:黄敬华、黎军源、纪

5、延龙;新田B电厂:黄敬华1、黎军源1、纪延龙1;阳江核电站:邹永久、赵勇;依海电厂:冯涛、许建华、周超1;湛江电厂:欧卫庆、李宇璇、谭展华;樟洋电厂:吴更、韦锋;柘林A电厂:李源、宋立信、高坤生、马一博;柘林B电厂:李源2、宋立信2、高坤生2、马一博1;荷树园A电厂:韩宝锋;荷树园B电厂:韩宝锋1;长海A电厂:何志伟、孙东林、黄祖健;长海B电厂:何志伟1、孙东林1、黄祖健1;沙角A电厂:庄惠荣;沙角B电厂:陈学文、凌发杰、朱兴根、纪德尧、李永毅;沙角C电厂:李向阳2、黎益民、刘红萍、赖春桃;铜鼓A电厂:王文海、张建安;铜鼓B电厂:王文海2、张建安1;铜鼓C电厂:王文海3、张建安2;横门A电厂:

6、严国利、李跃辉、杨峻;横门B电厂:严国利1、李跃辉1、杨峻1;横门C电厂:严国利2、李跃辉2、杨峻2;广州蓄能A电厂:郭裕达、刘毅、向鸣、刘杰5、冯志延;广州蓄能B电厂:郭裕达1、刘毅5、向鸣1、刘杰6、冯志延1;岭澳核电A站:李志军1、吴仲光1、姚卉1、黄郭鑫1;岭澳核电B站:李志军2、吴仲光2、姚卉2、黄郭鑫2;云浮A电厂:苏伯志、蓝志勇;云浮C电厂:苏伯志1、蓝志勇1;湛江生物质电厂:李定青;2电厂继保专责昌峡电厂:吴文胜;东糖乙电厂:刘志文、魏泽钦;洪湾电厂:刘霞、蔡林、张晓虎;昭阳电厂:吴文广、汪夏斌;珠海A电厂:刘海波2、孔永科;平海电厂:饶勇、赵东良;枫树坝电厂:练容规、李春秉;

7、恒益电厂:吴怡桐;茂名电厂:陈均寅;汕头电厂:杜媛;望洋电厂:王昊、李浩3;小漠电厂:刘宏、王际华;新丰江电厂:张兆洪;源和电厂:吴慧基、陈岱;珠海B电厂:刘胜建、罗建文;双水电厂:莫伟宁、廖伟炳;长湖电厂:陈东君;粤海电厂:苏文芳、陈素芳;宝钢电厂:朱明汕、汪利程;德胜电厂:仇胜伟、姜永利;福能电厂:何战、吴一戈;汇东电厂:刘云辉1、丘明伟1;华粤电厂:柴蓉洁;虎门电厂:丁珊、刘春生;红海湾电厂:董家华、罗奕金;海门电厂:陈飞文、吴斌;高埗电厂:彭牧、熊焰;丰达电厂:吴育涛、张学霖;飞来峡电厂:冯作标、赖新书;东兴电厂:孙凯歌、谢建江;东兴B电厂:孙凯歌1、谢建江1;定能电厂:谢京利、王聪;

8、大亚湾核电站:许航源、黄辉1、吴水健;达兴电厂:刘贵岩;白沙电厂:江林、胡黎明、韩劲风、李坤涛;永安电厂:张俊杰;韶关电厂:石生旺、桂俊伦;梅县电厂:刘云辉、丘明伟;靖海A电厂:刘会学、杨松;靖海B电厂:刘会学1、杨松2;南朗电厂:莫承创、陈家星;坪石B电厂:林海;青溪电厂:宋永中;万丰电厂:许汉尉;霞涌电厂:郑兵、赵祖光;新田A电厂:傅建华、李校东、郭晓平;新田B电厂:傅建华1、李校东1、郭晓平1;阳江核电站:王云辉、任仰凯、杨彬、黄清林、易合坤;依海电厂:梁益、郝玎玎、黄海波;湛江电厂:傅宁涛;樟洋电厂:田野;柘林A电厂:林亚阔、田存仁、张柘林B电厂:林亚阔2、田存仁2、张欣欣3、涂寅1;

9、荷树园A电厂:徐国辉、钟华望;荷树园B电厂:徐国辉1、钟华望1;长海A电厂:李兆忠、李小虎;长海B电厂:李兆忠1、李小虎1;沙角A电厂:苏月城;沙角B电厂:邓万力、辜彤、李刚3、徐庆;沙角C电厂:王春平、张震;铜鼓A电厂:铜鼓A电厂、肖华宾;铜鼓B电厂:黄常抒1、肖华宾1;铜鼓C电厂:黄常抒2、肖华宾2;横门A电厂:廖守勇、石传光;横门B电厂:廖守勇1、石传光1;横门C电厂:廖守勇2、杨峻2;广州蓄能A电厂:贺儒飞、程思明;广州蓄能B电厂:贺儒飞2、程思明1;岭澳核电A站:许航源1、黄辉2、吴水健1;岭澳核电B站:许航源2、黄辉3、吴水健2;云浮A电厂:潘志尚、刘士成、邹水华;云浮C电厂:潘志

10、尚1、刘士成1、邹水华1;湛江生物质电厂:李建龙1;3电厂检修管理主管昌峡电厂:刘文辉;东糖乙电厂:李平;洪湾电厂:李炼、王伟发;昭阳电厂:黄湛勋、陈海清;珠海A电厂:陈运强;平海电厂:张殿平;枫树坝电厂:刘太洪;恒益电厂:吴怡桐、王江华;茂名电厂:邓华裕、闫桂林、黄伟5;汕头电厂:陈建忠、张锐1;望洋电厂:董纯涛;小漠电厂:王峰1;新丰江电厂:谢加宁、黄继勇、陈喜新;源和电厂:董海英;珠海B电厂:杨群发、郭永雄;双水电厂:凌保辉;长湖电厂:陆卫丹;粤海电厂:胡元山、田大明、孙华;宝钢电厂:谢助理、廖立、谢同琪;德胜电厂:姜永利、曹伟;福能电厂:吴一戈、叶建雄;汇东电厂:丘明伟1;华粤电厂:柴

11、蓉洁;虎门电厂:刘春生;红海湾电厂:罗奕金、朱军;海门电厂:吴斌;高埗电厂:熊焰、林万良;丰达电厂:张学霖、李小宁;飞来峡电厂:赖新书、阴新华、杨林、莫伟明;东兴电厂:谢建江、王波1、徐应根;东兴B电厂:谢建江1、王波4、徐应根1;定能电厂:王聪;大亚湾核电站:吴水健、刘东、郑杰民;达兴电厂:刘贵岩、张伟2、史光志、赵伟;白沙电厂:李坤涛;永安电厂:张俊杰、李广运;韶关电厂:桂俊伦;梅县电厂:丘明伟;靖海A电厂:杨松、张坚彬;靖海电厂: ;靖海B电厂:杨松2、张坚彬1;南朗电厂:陈家星、廖毅军、周晓卫;坪石B电厂:林海;青溪电厂:宋永中;万丰电厂:许汉尉、黄颖;霞涌电厂:赵祖光、何文1;新田A

12、电厂:郭晓平、曲延方;新田B电厂:郭晓平1、曲延方1;阳江核电站:易合坤、侯俊峰;依海电厂:黄海波;湛江电厂:傅宁涛;樟洋电厂:田野、韩光宏;柘林A电厂:涂寅、王长庚;柘林B电厂:涂寅1、王长庚2;荷树园A电厂:钟华望;荷树园B电厂:钟华望1;长海A电厂:李小虎、郑同明、陈耕、吴志强2;长海B电厂:李小虎1、郑同明1、陈耕1;沙角A电厂:苏月城;沙角B电厂:徐庆、陈正佩;沙角C电厂:张震;铜鼓A电厂:肖华宾、刘英;铜鼓B电厂:肖华宾1、刘英1;铜鼓C电厂:肖华宾2、刘英2;横门A电厂:石传光、罗以勇;横门B电厂:石传光1、罗以勇1;横门C电厂:杨峻2、罗以勇2;广州蓄能A电厂:程思明、张明华、

13、周建为;广州蓄能B电厂:程思明1、张明华2、周建为1;岭澳核电A站:吴水健1、刘东1、郑杰民1;岭澳核电B站:吴水健2、刘东2、郑杰民2;云浮A电厂:吴伟基;云浮C电厂:吴伟基1;湛江生物质电厂:林炳南;通明电厂:王保君;3 年度发电设备检修计划管理 3.1 IT流程图图 43.2 使用说明流程功能菜单路径:运行计划管理 发电设备综合停电管理 年度发电设备检修计划管理,如下图所示:图 53.2.1 电厂检修管理专责电厂检修管理专责角色共需操作节点3个,公共节点两个,如图5中左侧树形图中,“电厂年度计划编制”、“电厂年度计划上报”、“电厂接收”三个节点为需操作的节点,“归档”、“相关查询”为用于

14、查询使用的节点。3.2.1.1 电厂年度计划编制 图 6如图6,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏标红位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,此部分为公有。3.2.1.1.1 草稿箱过滤条件:所有新建后,未发送的单子。提供的动态按钮:新建、删除、发送。按钮说明:“发送”按钮用于批量发送。“删除”按钮仅供草稿状态的单子使用。3.2.1.1.2 退单箱过滤条件:由审核不通过的单子将被退回至这里,包括电厂继保审核回退和中调退回,编辑后可重新发送至电厂继保专责

15、节点。提供的动态按钮:删除。3.2.1.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。3.2.1.1.4 检修计划表单页面图 7图 8图 9表单页面包含两个部分,主要内容和签字,通过图7中标签页按钮来切换。本节点只需要填写主要内容部分。系统默认值:申请单位、申请人、联系电话、申请时间默认使用当前用户当前登陆时间。申请人不可编辑,此默认值来自于较早的人资台账,部分数据可能存在出入,如出

16、现此类问题请手动更正并联系厂家维护人员更新人资数据。如无法显示申请人请联系厂家人员后台填入,并将用户信息提供至广东中调发电调度部,更新人员信息。申请开始时间、申请结束时间默认填写当天0点至当天23点59份,请手动修改。申请工期为系统自动计算,不可编辑。填报内容:所有标有红“*”处为必填字段。设备台账点选:双击设备名称后的输入框,系统会弹出如图9选择框,找到发电设备,双击相应机组机组名称就会出现在右侧已选设备列表中,点击确定后,对应机组名称会出现在页面的“设备名称”字段中,对应的机组额定容量会出现在页面的“额定容量”字段中。台账取出的机组名称是什么就是什么,不允许修改,目前台账格式为 #1F、#

17、2F。对于成套的燃气机组,提单按照一套提,不能燃机气机分开提单。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。特殊字段填写说明:*预试到期时间:一般是针对电网运维的设备,三年一个周期。*定检到期时间:指机组主保护的定检到期时间,一般是新投产后一年进行一次全检,之后每6年要求进行一次全检,每2-3年进行一次部检。具体请咨询继保专工。*涉及环保改造项目的应打上勾选框。*“检修内容”:填写本次检修的重点工作项目(如*部件检查、超低排放改造、高压缸揭缸检查、汽轮机解体之类的),而不是填机组A修B修之类的。*“对系统的要求”统一按照这几个格式填写:机组由运行转检修;机组维持检修状态由

18、计划检修转临时检修;机组由停备转检修。3.2.1.1.5 导出按钮特别说明图 10如图6中,提供导出按钮,点击导出会弹出图10所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图11,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 113.2.1.2 电厂年度计划上报3.2.1.2.1 待上报过滤条件:由电厂检修主管审核通过后发送至此的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。3.2.1.2.2 已发送过滤条件:所有由

19、本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。3.2.1.2.3 检修计划表单页面此节点,仅供复核使用,不提供任何填报功能。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。3.2.1.3 电厂接收3.2.1.3.1 待接收过滤条件:中调批复检修计划后后发送至此的单子。类似通知节点。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。3.2.1.3.2 已发送过滤条件:所有由本节点发送出去的

20、单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。3.2.1.3.3 检修计划表单页面此节点,仅供查看使用,不提供任何填报功能。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。此节点发送功能起到一个确认的作用。3.2.1.4 公共查询节点已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图12,此节点可查询当前流程中所有相应状态的单子。图 123.2.2 电厂继保专责电厂继保专责角色共需操作节点3个,公共节点两个,如图13中左侧树形图中,“电厂年度计划会签”三个节点为需操作的节点,“归档”、“相关查询”

21、为用于查询使用的节点。3.2.2.1 电厂年度计划会签 图 13如图13,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏第一行位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,此部分为公有。3.2.2.1.1 草稿箱过滤条件:由上一节点发来,未做任何处理的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。如在表单内填写内容,系统默认填写审核人为当前登陆用户,审核时间为当前时间,审核意见为“同意”。3.2.2.1.2 退单箱过滤条件:由审核不通过的单子将被退回至

22、这里3.2.2.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。3.2.2.1.4 检修计划表单页面图 14图 15表单页面包含两个部分,主要内容和签字,通过图14中标签页按钮来切换。本节点只需要填写签字部分。系统默认值:继保审核人、审核时间默认使用当前用户当前登陆时间。填报内容:所有标有红“*”处为必填字段。按钮说明:页面内提供“保存”、“发送”、“关闭”、“回退”、“查看流程图”。

23、3.2.2.1.5 导出按钮特别说明图 16如图17中,提供导出按钮,点击导出会弹出图10所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图18,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 173.2.2.2 公共查询节点已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图12,此节点可查询当前流程中所有相应状态的单子。图 183.2.3 电厂检修管理主管电厂检修管理主管角色共需操作节点

24、3个,公共节点两个,如图13中左侧树形图中,“电厂年度计划审核”三个节点为需操作的节点,“归档”、“相关查询”为用于查询使用的节点。3.2.3.1 电厂年度计划审核 图 19如图13,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏第一行位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,此部分为公有。3.2.3.1.1 草稿箱过滤条件:由上一节点发来,未做任何处理的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。如在表单内填写内容,系统默认填写审核人为当前登陆

25、用户,审核时间为当前时间,审核意见为“同意”。3.2.3.1.2 退单箱过滤条件:由检修管理专责复查有问题的单子回退在此处,编辑后可重新上报中调。不可删除(中调回退到“电厂检修管理专责”节点的单才允许删除)。3.2.3.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。3.2.3.1.4 检修计划表单页面图 20图 21表单页面包含两个部分,主要内容和签字,通过图20中标红处按钮来切换。

26、本节点只需要填写签字部分。系统默认值:审核人、审核时间默认使用当前用户当前登陆时间。填报内容:所有标有红“*”处为必填字段。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。3.2.3.1.5 导出按钮特别说明图 22如图6中,提供导出按钮,点击导出会弹出图22所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图23,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 233.2.3.2 公共查询节点检修结束后电厂要及时签收,在

27、待办任务里面,以免影响检修单归档。已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图24,此节点可查询当前流程中所有相应状态的单子。图 244 月度发电设备检修计划管理 4.1 IT流程图图 254.2 使用说明流程功能菜单路径:运行计划管理 发电设备综合停电管理 月度发电设备检修计划管理,如下图所示:图 264.2.1 电厂检修管理专责电厂检修管理专责角色共需操作节点3个,公共节点两个,如图5中左侧树形图中,“电厂月度计划编制”、“电厂月度计划上报”、“电厂接收”三个节点为需操作的节点,“归档”、“相关查询”为用于查询使用的节点。4.2.1.

28、1 电厂月度计划编制 图 27如图6,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏标红位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,除“继承年度计划”按钮外部分为公有。4.2.1.1.1 草稿箱过滤条件:所有新建后,未发送的单子。提供的动态按钮:继承年度计划(新建)、删除、发送。PS:优先使用继承功能继承年度发电设备检修,年度没有计划的才新建,年度有计划只是时间不一样的都只能继承。 按钮说明:“发送”按钮用于批量发送。“删除”按钮仅供草稿状态的单子使用。继承年度计划(

29、新建)按钮,点击后弹出继承选择框,可根据申请开工时间和完工时间查询相应的年度单子,并将年度检修计划内容复制到当前新建的单子中区,如点击取消按钮,继承年计划按钮就变为新建按钮,如下图,图28为点击取消后的效果。继承功能支持多条继承。图 28图 294.2.1.1.2 退单箱过滤条件:由审核不通过的单子将被退回至这里,包括电厂继保审核回退和中调退回。提供的动态按钮:删除。4.2.1.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节

30、点且此单未被相关人员签收(即操作)的单子。4.2.1.1.4 检修计划表单页面图 30图 31图 32图 33图 34表单页面包含两个部分,主要内容和签字,通过图30中左上标红处按钮来切换。本节点只需要填写主要内容部分。系统默认值:申请单位、申请人、联系电话、申请时间默认使用当前用户当前登陆时间。申请人不可编辑,此默认值来自于较早的人资台账,部分数据可能存在出入,如出现此类问题请手动更正并联系厂家维护人员更新人资数据。如无法显示申请人请联系厂家人员后台填入,并将用户信息提供至广东中调发电调度部,更新人员信息。申请开始时间、申请结束时间默认填写当天0点至当天23点59份,请手动修改。申请工期为系

31、统自动计算,不可编辑。数据列表处继承的单子,如图30,是否继承年计划位置为不可编辑且勾选上的,空白处显示被继承年度单子的开工时间信息。如未使用外层继承按钮,表单如图32,是否继承年计划为可勾选,当勾选后会弹出年度计划选择框,如图33,选择年度计划覆盖当前表单。继承只可用一次,不可重复继承。填报内容:所有标有红“*”处为必填字段。设备台账点选:双击设备名称后的输入框,系统会弹出如图34选择框,找到发电设备,双击相应机组机组名称就会出现在右侧已选设备列表中,点击确定后,对应机组名称会出现在页面的“设备名称”字段中,对应的机组额定容量会出现在页面的“额定容量”字段中。台账取出的机组名称是什么就是什么

32、不允许修改,目前台账格式为 #1F、#2F。对于成套的燃气机组,提单按照一套提,不能燃机气机分开提单。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。特殊字段填写说明:*预试到期时间:一般是针对电网运维的设备,三年一个周期。*定检到期时间:指机组主保护的定检到期时间,一般是新投产后一年进行一次全检,之后每6年要求进行一次全检,每2-3年进行一次部检。具体请咨询继保专工。*涉及环保改造项目的应打上勾选框。*“检修内容”:填写本次检修的重点工作项目(如*部件检查、超低排放改造、高压缸揭缸检查、汽轮机解体之类的),而不是填机组A修B修之类的。*“对系统的要求”统一按照这几个格式填

33、写:机组由运行转检修;机组维持检修状态由计划检修转临时检修;机组由停备转检修。4.2.1.1.5 导出按钮特别说明图 35如图6中,提供导出按钮,点击导出会弹出图35所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图36,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 364.2.1.2 电厂月度计划上报4.2.1.2.1 待上报过滤条件:由电厂检修主管审核通过后发送至此的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。4

34、2.1.2.2 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。4.2.1.2.3 检修计划表单页面此节点,仅供复核使用,不提供任何填报功能。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。4.2.1.3 电厂接收4.2.1.3.1 待接收过滤条件:中调批复检修计划后后发送至此的单子。类似通知节点。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。4.2.1.3.2

35、 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。4.2.1.3.3 检修计划表单页面此节点,仅供查看使用,不提供任何填报功能。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。此节点发送功能起到一个确认的作用。4.2.1.4 公共查询节点已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图37,此节点可查询当前流程中所有相应状态的单子。图 374.2.2 电厂继保专责电厂继保专责角色共需操作节点3个,公共节点两个,如图13中左侧树形图中,“电厂月度计划会签”三个节

36、点为需操作的节点,“归档”、“相关查询”为用于查询使用的节点。4.2.2.1 电厂月度计划会签 图 38如图13,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏第一行位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,此部分为公有。4.2.2.1.1 草稿箱过滤条件:由上一节点发来,未做任何处理的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。如在表单内填写内容,系统默认填写审核人为当前登陆用户,审核时间为当前时间,审核意见为“同意”。4.2.2.1.2 退单

37、箱过滤条件:由审核不通过的单子将被退回至这里4.2.2.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。4.2.2.1.4 检修计划表单页面图 39图 40表单页面包含两个部分,主要内容和签字,通过图39左上处按钮来切换。本节点只需要填写签字部分。系统默认值:继保审核人、审核时间默认使用当前用户当前登陆时间。填报内容:所有标有红“*”处为必填字段。按钮说明:页面内提供“保存”、“发送”

38、关闭”、“回退”、“查看流程图”。4.2.2.1.5 导出按钮特别说明图 41如图17中,提供导出按钮,点击导出会弹出图10所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图18,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 424.2.2.2 公共查询节点已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图43,此节点可查询当前流程中所有相应状态的单子。图 434.2.3 电厂检修管

39、理主管电厂检修管理主管角色共需操作节点3个,公共节点两个,如图13中左侧树形图中,“电厂月度计划审核”三个节点为需操作的节点,“归档”、“相关查询”为用于查询使用的节点。4.2.3.1 电厂月度计划审核 图 44如图44,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏第一行位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,此部分为公有。4.2.3.1.1 草稿箱过滤条件:由上一节点发来,未做任何处理的单子。提供的动态按钮:发送。按钮说明:“发送”按钮用于批量发送。如在表单内

40、填写内容,系统默认填写审核人为当前登陆用户,审核时间为当前时间,审核意见为“同意”。4.2.3.1.2 退单箱过滤条件:由检修管理专责复查有问题的单子回退在此处,编辑后可重新上报中调。不可删除(中调回退到“电厂检修管理专责”节点的单才允许删除)。4.2.3.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。4.2.3.1.4 检修计划表单页面图 45图 46表单页面包含两个部分,主要内容

41、和签字,通过图45中左上方按钮来切换。本节点只需要填写签字部分。系统默认值:审核人、审核时间默认使用当前用户当前登陆时间。填报内容:所有标有红“*”处为必填字段。按钮说明:页面内提供“保存”、“发送”、“关闭”、“回退”、“查看流程图”。4.2.3.1.5 导出按钮特别说明图 47如图44中,提供导出按钮,点击导出会弹出图47所显示的提示框,如点击“是”,默认导出当前状态下的所有数据,无视点选。如需选择导出时,请点击否,通过客户端导出。如出现浏览器提示控件不可用或不安全时,请运行加载项。运行加载项后仍提示失败时,如图48,请设置浏览器将本网址添加可信站点中,并将安全级别调低即可。图 484.2

42、3.2 公共查询节点检修结束后电厂要及时签收,在待办任务里面,以免影响检修单归档已归档,用于查询归档数据,此节点只显示当前用后归档后的数据。其他人归档的数据无法查到。相关查询,如图49,此节点可查询当前流程中所有相应状态的单子。图 495 发电设备检修申请管理 5.1 IT流程图图 505.2 使用说明流程功能菜单路径:运行计划管理 发电设备综合停电管理 发电设备检修申请管理,如下图所示:图 515.2.1 电厂检修管理专责电厂检修管理专责角色共需操作节点3个,公共节点两个,如图51中左侧树形图中,“电厂日前计划编制”、“电厂日前计划上报”、“电厂接收”三个节点为需操作的节点,“归档”、“相

43、关查询”为用于查询使用的节点。5.2.1.1 电厂日前计划编制 图 52如图52,此节点提供三种流程状态过滤,分别为“草稿箱”、“退单箱”、“已发送”。工具栏标红位置为动态提供的按钮,不同的状态提供不同的按钮工具。公共按钮为:“刷新”按钮、“查看流程图”按钮、“导出”按钮。工具栏2、3行为提供查询部分,除“继承月度计划”按钮外部分为公有。5.2.1.1.1 草稿箱过滤条件:所有新建后,未发送的单子。提供的动态按钮:继承月度计划(新建)、删除、发送。PS:优先使用继承功能继承月度发电设备检修,月度没有计划的才新建,月度有计划只是时间不一样的都只能继承。按钮说明:“发送”按钮用于批量发送。“删除”

44、按钮仅供草稿状态的单子使用。继承月度计划(新建)按钮,点击后弹出继承选择框,可根据申请开工时间和完工时间查询相应的月度单子,并将月检修计划内容复制到当前新建的单子中区,如点击取消按钮,继承月计划按钮就变为新建按钮,如下图,图54为点击取消后的效果。继承功能支持多条继承。图 53图 545.2.1.1.2 退单箱过滤条件:由审核不通过的单子将被退回至这里,包括电厂继保审核回退和中调退回。提供的动态按钮:删除。5.2.1.1.3 已发送过滤条件:所有由本节点发送出去的单子,全部在这里留有记录,仅限用户本人,同一节点其他用户发送的单子无法显示。提供的动态按钮:追回。按钮说明:“追回”按钮用于追回已发

45、送的单子。前置条件为只能追回流转至下一节点且此单未被相关人员签收(即操作)的单子。5.2.1.1.4 检修计划表单页面图 55图 56图 57图 58图 59表单页面包含两个部分,主要内容和签字,通过图55中左上标红处按钮来切换。本节点只需要填写主要内容部分。系统默认值:申请单位、申请人、联系电话、申请时间默认使用当前用户当前登陆时间。申请人不可编辑,此默认值来自于较早的人资台账,部分数据可能存在出入,如出现此类问题请手动更正并联系厂家维护人员更新人资数据。如无法显示申请人请联系厂家人员后台填入,并将用户信息提供至广东中调发电调度部,更新人员信息。申请开始时间、申请结束时间默认填写当天0点至当

46、天23点59份,请手动修改。申请工期为系统自动计算,不可编辑。数据列表处继承的单子,如图55,是否继承年计划、是否继承月计划位置为不可编辑且勾选上的,空白处显示被继承月度单子的开工时间信息以及年度单子的信息,是否继承年计划由所继承的月度单子是否继承年度计划决定,是否继承年度计划始终不可编辑。如未使用外层继承按钮,表单如图57,是否继承月计划为可勾选,当勾选后会弹出月度计划选择框,如图58,选择月度计划覆盖当前表单。继承只可用一次,不可重复继承。填报内容:所有标有红“*”处为必填字段。设备台账点选:双击设备名称后的输入框,系统会弹出如图34选择框,找到发电设备,双击相应机组机组名称就会出现在右侧已选设备列表中,点击确定后,对应机组名称会出现在页面的“设备名称”字段中,对应的机组额定容量会出现在页面的“额定容量”字段中。台账取出的机组名称是什么就是什么,不允许修改,目前台账格式为 #1F、#2F。对于成套的燃气机组,提单按照一套提,不能燃机气机分开提单。按钮说明:页面内提供“保存”、“发送”、“关闭”、“查看流程图”。特殊字段填写说明:*涉及环保改造项目的应打上勾选框。*“检修内容”:填写本次检修的重点工作项目(如
