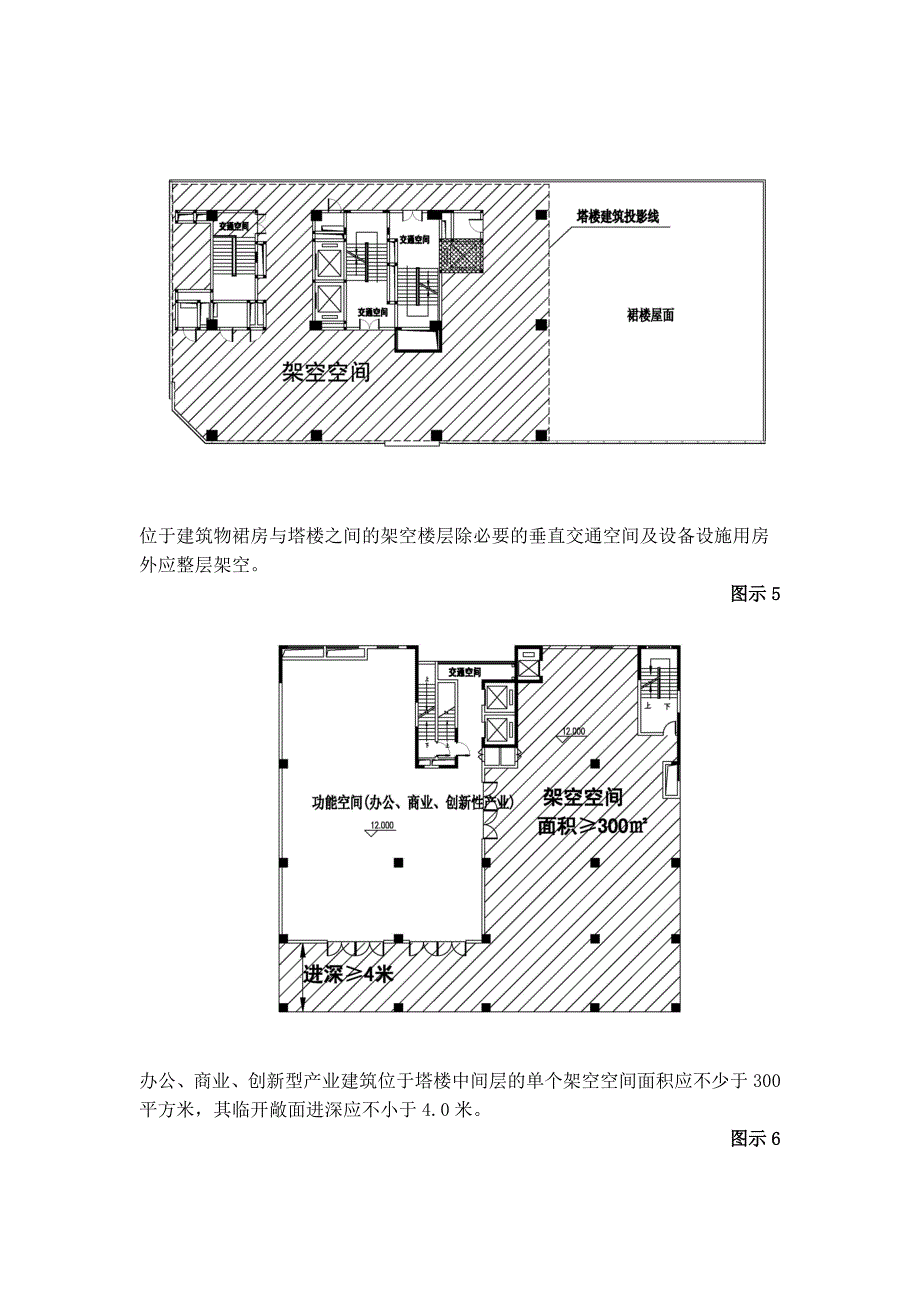

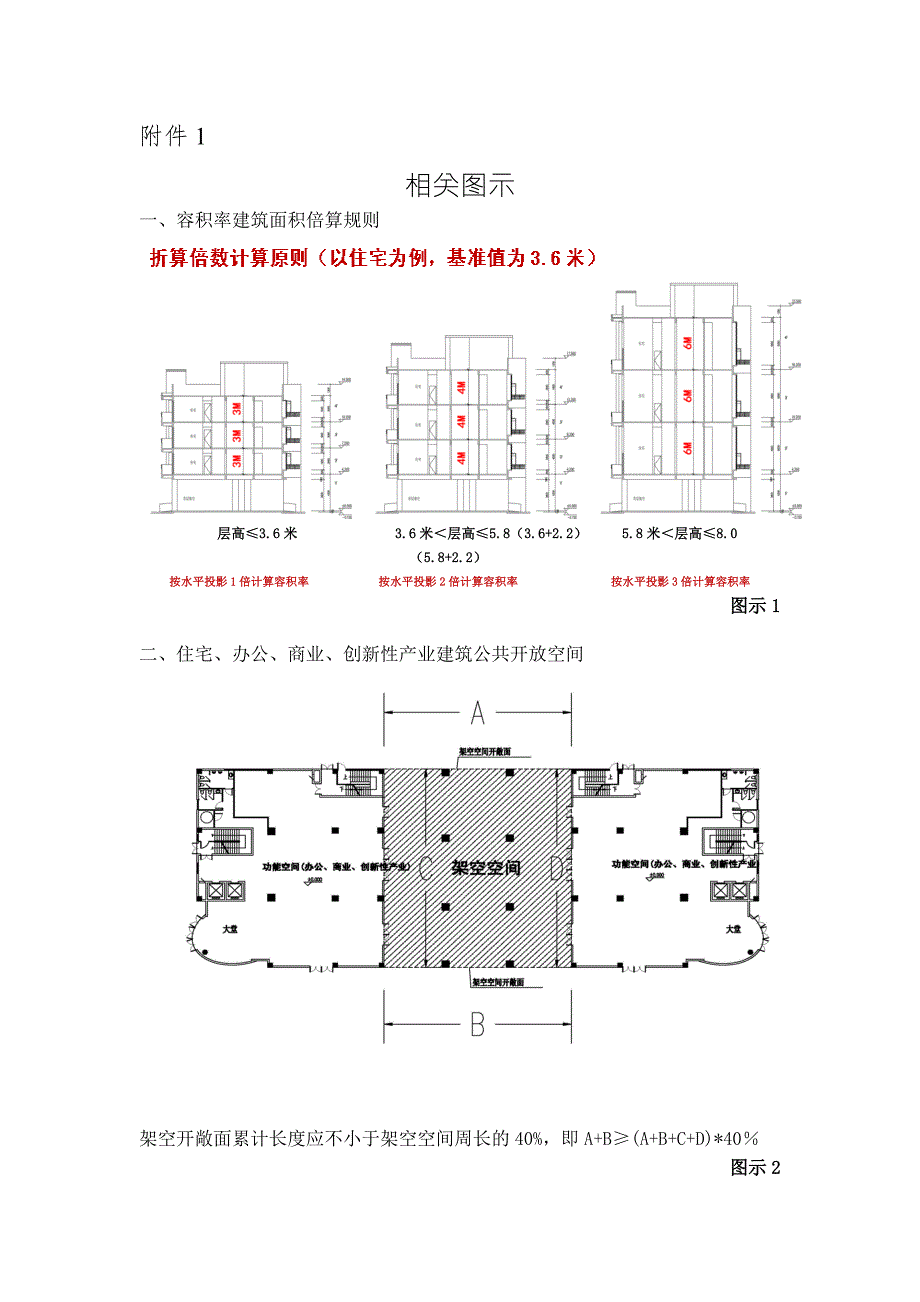

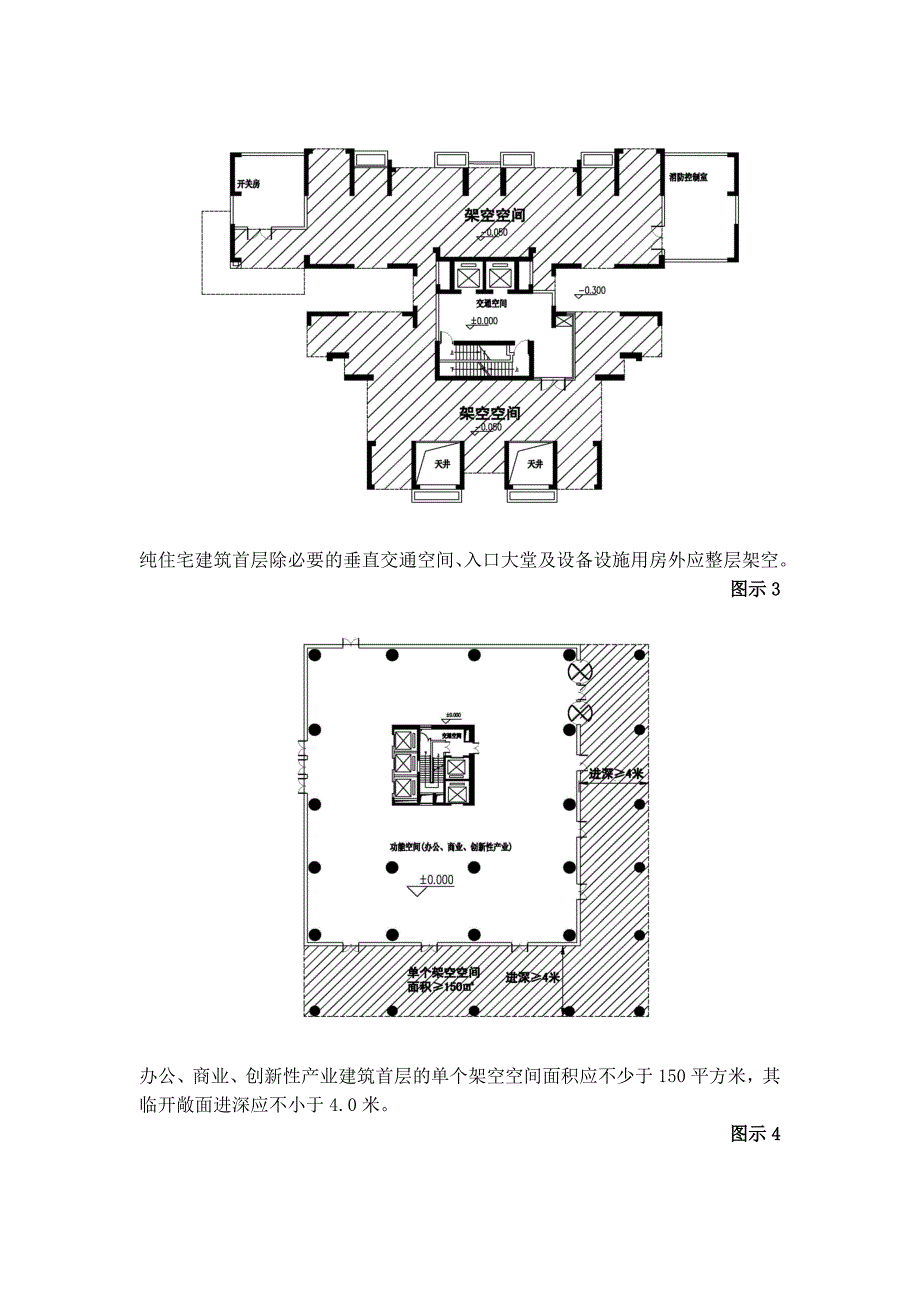

附件1相关图示一、容积率建筑面积倍算规则 层高3.6米 3.6米层高5.8（3.6+2.2） 5.8米层高8.0（5.8+2.2） 按水平投影1倍计算容积率 按水平投影2倍计算容积率 按水平投影3倍计算容积率 图示1 二、住宅、办公、商业、创新性产业建筑公共开放空间架空开敞面累计长度应不小于架空空间周长的40%，即A+B(A+B+C+D)*40 图示2纯住宅建筑首层除必要的垂直交通空间、入口大堂及设备设施用房外应整层架空。 图示3办公、商业、创新性产业建筑首层的单个架空空间面积应不少于150平方米，其临开敞面进深应不小于4.0米。图示4位于建筑物裙房与塔楼之间的架空楼层除必要的垂直交通空间及设备设施用房外应整层架空。图示5办公、商业、创新型产业建筑位于塔楼中间层的单个架空空间面积应不少于300平方米，其临开敞面进深应不小于4.0米。 图示6二、 半开敞空间进深图示7 图示8图示9三、 住宅套内建筑面积图示10
