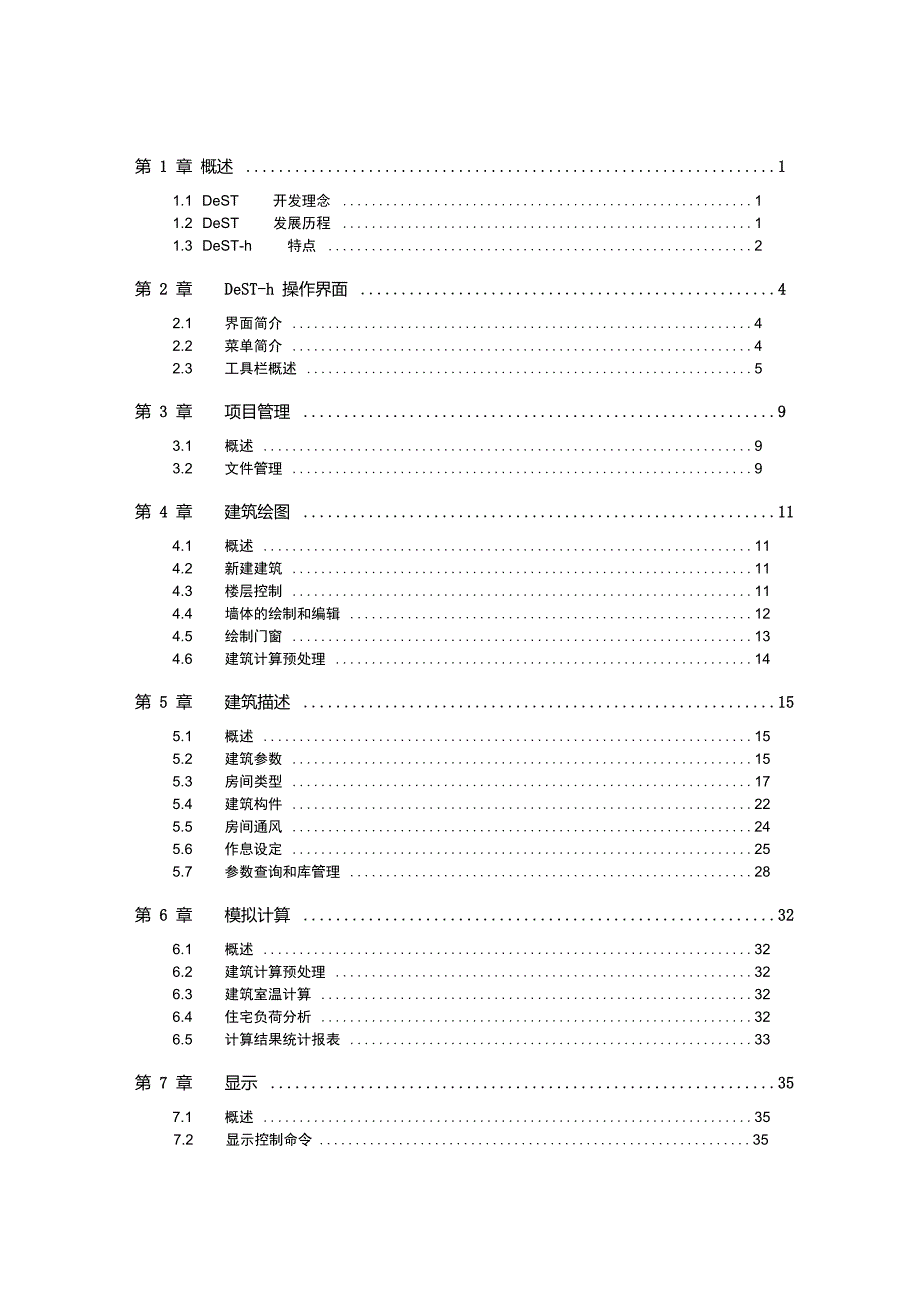

1、DeST-h 用户使用手册清华大学建筑技术科学系DeST开发小组2004.9第 1 章 概述 11.1 DeST开发理念 11.2 DeST发展历程 11.3 DeST-h特点 2第 2 章DeST-h 操作界面 42.1 界面简介 42.2 菜单简介 42.3 工具栏概述 5第 3 章项目管理 93.1 概述 93.2 文件管理 9第 4 章建筑绘图 114.1 概述 114.2 新建建筑 114.3 楼层控制 114.4 墙体的绘制和编辑 124.5 绘制门窗 134.6 建筑计算预处理 14第 5 章建筑描述 155.1 概述 155.2 建筑参数 155.3 房间类型 175.4 建筑

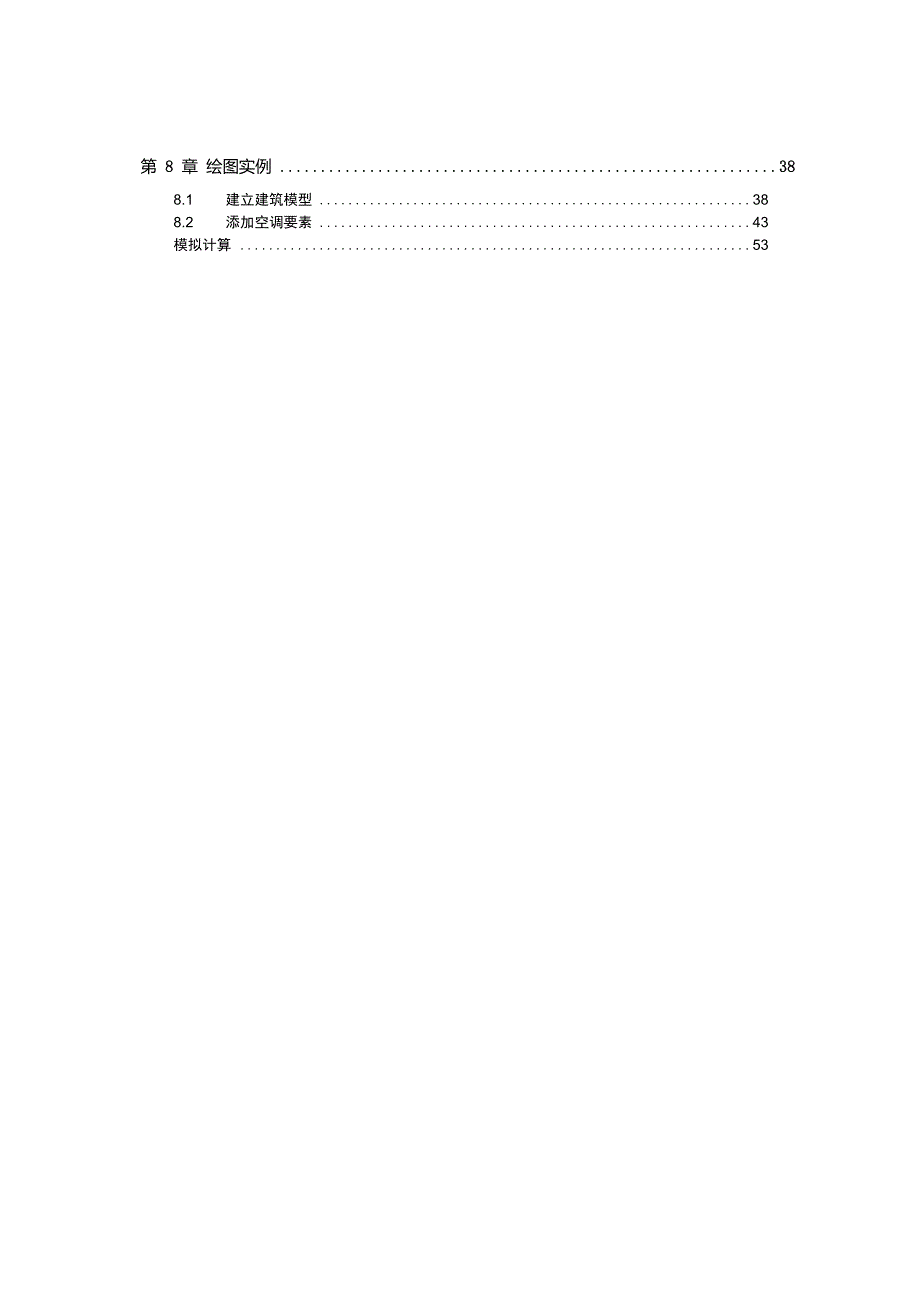

2、构件 225.5 房间通风 245.6 作息设定 255.7 参数查询和库管理 28第 6 章模拟计算 326.1 概述 326.2 建筑计算预处理 326.3 建筑室温计算 326.4 住宅负荷分析 326.5 计算结果统计报表 33第 7 章显示 357.1 概述 357.2 显示控制命令 35第 8 章 绘图实例 388.1建立建筑模型 388.2 添加空调要素 43模拟计算 53DeST-h使用手册第1章概述随着人们生活水平的提高,对住宅建筑设计的要求也越来越高。同时有越来越多前所未见的复杂的建筑设计方案出现,既要保证房间的舒适性又要保证节 能,很多问题已经不能只凭经验来解决,例如合理
3、的选择建筑的围护结构、选择 合适的外遮阳、以及各种新技术的采用等。同时,许多新型技术在实际应用中还 可能会出现许多预想不到的问题,这些都需要更为详尽的计算来辅助设计。 为此, 清华大学建筑学院建筑技术科学系建筑环境与设备研究所(原清华大学热能系供 热、通风与空气调节教研组)“综合十余年科研成果的结晶,开发出了用于建筑热环境设计模拟分析的软件平台建筑热环境设计模拟工具包( Desig nersSimulation Toolkit,简称DeST)。在DeST的基础上,针对住宅建筑开发了专用 的能耗模拟分析软件:DeST-h。1.1 DeST-h开发理念DeST-h充分考虑了人的创造性和计算机强大的
4、计算能力,并将两者有机地 结合起来,在整个软件中贯穿了“全工况分析”和“分阶段模拟”的概念。所谓“全工况分析”,指的是对建筑的热环境、设备的性能等进行全年逐时 的动态模拟分析;所谓“分阶段模拟”,指的是将空调系统的设计过程分为如下 几个阶段:建筑设计阶段、系统方案设计阶段、设备选择阶段、输配系统设计阶 段,在每一阶段,设计者通过对不同方案的模拟校核计算,可以比较选择出较为 理想的设计方案。1.2 DeST发展历程1.2.1 19801995,以研究建立模拟分析的模型为主?1980年1982年,江亿教授分别提出气象参数的随机模型和建筑热环境模拟及空调系统负荷计算的状态空间方法,构成DeST研究工
5、作的主要基础;?1991年,洪天真博士、江亿教授等完成建筑热环境模拟分析软件BTP的编制;?1995年,洪天真博士、张金乾等完成集成化的建筑热环境模拟分析软件IISABRE的编制。1.2.2 1996现在,以研究模拟分析的应用方法为主?1998年,陈锋博士、邓宇春、吴如宏等完成 DeST预演版本的工作,并在全国暖通空调学术年会上引起强烈反响;? 1996年至今,陈锋博士、薛志峰博士、王福林等完成多项建筑及 空调系统模拟分析的工程设计应用实例;? 2000年,翟超勤等完成 DeST理论验证工作;? 2000年,邓宇春、陈锋博士、夏建军博士等完成 DeST正式发行 版本的工作。1.2.3 DeST
6、版本历史? 2000年,DeST1.0版发布,并通过教育部鉴定;? 2002年,DeST-h发布,并与2003年通过教育部鉴定;1.3 DeST-h 特点DeST-h是DeST软件专为住宅产业单独开发的一个独立版本,简称DeST-h。进入21世纪,我国住宅产业进入了高速发展的阶段,随之而来的是住宅能 耗的不断增长。随着国民经济水平的逐步提高,采暖和空调设备的普及率不断攀 升,住宅类建筑的节能降耗已成为我国建筑节能工作的重要一环。与商业建筑相比,住宅类建筑的特点是室内发热量小, 并且室内人员及设备 的作息变化较大,通过改变住宅建筑围护结构的保温.隔热性能可以从一定程度上 降低住宅建筑的能耗,如果
7、设计能够紧密结合当地的气象特点, 适当采用一些被 动式的设计方法,例如合理利用太阳能、合理利用自然通风等方式,不仅降低了 住宅的能耗,同时会使住户的热舒适性得到提高。与商业建筑相比,住宅类建筑的房间功能形式较为简单,一般有起居室、卧 室、厨房、洗手间等几种,所以在 DeST-h中,用房间功能类型来定义房间内扰 和系统参数,将房间的人员、灯光和设备热扰都固定于房间类型上,这样大大降 低了房间内扰设定的工作量。强大的构件库为建筑构件提供了更多的选择,开放式的结构允许用户自由定义新的构件。在 DeST-h中,综合考虑了遮阳、通风、 天空背景辐射等因素,使得住宅类建筑的模拟计算更符合实际情况, 反映被
8、模拟 建筑的真实能耗状况。-3 -DeST-h使用手册-4 -DeST-h使用手册第2章 DeST-h操作界面2.1 界面简介DeST-h以AutoCAD14为开发平台,用户可在 AutoCAD界面下完成工程项目建模及空调方案模拟等功能,AutoCAD下的命令在DeST-h中同样有效。工具栏口*口|型 叩:啣詞创也圈q罔 引口|回口|山吗 打划询上啡I =t|h| t|*i|创口円IE日:一岸罔丸期 |叫口刖右国科 创田忸旧口皿旧I出| 网.ititl |吨|u阴护|酣|曰司倒Z属性活动楼图2.1 1 DeST-h 操作界面简介ItORTHO MODEL证 曲存r ti呦it工具栏.iA9(M
9、 101 II:菜单主视窗状态栏oKdU3d a帕删层控制r !*命令栏2.2 菜单简介DeST-h的操作菜单包括项目管理、建筑描述、建筑编辑、系统描述、设置、 模拟计算、显示、建筑构件、帮助等选项。? 项目管理菜单中包含当前工程进度所需的操作:新建、保存和打印 等功能;? 建筑描述菜单中包含描述建筑拓扑结构及热扰的操作:建立楼层、 绘制直墙、在墙上开门、开窗及增加热扰等;? 建筑编辑菜单中包含对当前图形设定参数的编辑功能,如改变楼层高度等;? 系统描述菜单用于描述系统的信息;? 设置菜单可以设置一些图形表现的形式;? 模拟计算菜单中包含有各种计算操作所需的命令,如建筑室温计算,住宅负荷分析等
10、 显示菜单控制当前图形的显示状况,包括视窗配置、视图缩放、选 择当前楼层、着色、消隐等;? 建筑构件菜单可修改、添加建筑构件库,包括围护结构、门窗、窗 帘、遮阳等,并可从其他建筑图中导入构件库;? 帮助菜单是对DeST-h的简短说明。2.3 工具栏概述为方便用户,软件设计了工具栏。除了利用菜单栏,用户可直接点取工具 栏上的命令进行设置。2.3.1标准工具栏-5 -DeST-h使用手册-6 -DeST-h使用手册2.3.2显示工具栏隐藏 某楼 层隐藏对 象属性 窗口显示对显示象属性某楼窗口层JJL 丿图2.3.2 1显示工具栏2.3.3建筑工具栏新新删复制建建除生成建楼楼楼层筑层层编新建修辑
11、地下改建楼层层筑C)高1丿1丿图2.3.3 1建筑工具栏-# -绘制 矩形 直墙*结束在直斜墙墙上修改开窗连绘制直墙I_开启 斜墙 修改)在直墙上开门I_开天窗DeST-h使用手册2.3.4构件工具栏-7 -# -图234 1构件工具栏2.3.5 系统工具栏-# -# -图2.3.5 1系统工具栏-# -DeST-h使用手册2.3.6热环境工具栏图236 1热环境工具栏2.3.7后处理工具栏厂建筑室广生成结温计算果报表气Ihl.壮住宅负 荷分析图2.3.7 1后处理工具栏-8 -DeST-h使用手册-9 -DeST-h使用手册第3章项目管理3.1 概述项目管理菜单的主要功能是选择对当前文件的操
12、作:项目的建立与保存、图形打印等功能。DeST-h的计算依托于建筑图形的描述,在进行模拟计算时第一步要做的工 作就是建立一个描述建筑的拓扑结构和热扰状况的图形文件。3.2 文件管理用户可以通过项目管理菜单中的下述命令对当前工程项目的文件进行管理。3.2.1 新建根据提供的不同的图形模板创建新 的工程项目,如果当前工作项目改动后未 保存,AutoCAD会首先提示是否保存当 前项目。不同的模板可以提供不同的缺省 参数,用户可以添加定义图形模板,将定 义好缺省参数的图以模板格式保存在 template目录下,新建项目时就可以利用 了。选择 Dest2.dwt开始DeST-h文件的建立。 图3.2.1
13、 1 DeST-h新建文件界面 选择More files 可寻找当前列表框内未列出的模板文件,选择Acad.dwt则 采用AutoCAD提供的模板。3.2.2 打开打开用户磁盘上保存的项目或者是局域网上其它计算机提供共享的项目323 保存保存用户对当前图形所作的任何修改, 如果是新建的项目,则将提示用户指 定保存路径和文件名称。324 另存为将当前图形保存至不同的目录路径或者换用不同的文件名称保存。325 打印管理打印预览:预览打印效果。打印设置:选择设置打印机。打印:打印当前图形。326 退出退出 DeST-h。-10 -DeST-h使用手册第4章建筑绘图4.1 概述描述建筑楼宇的拓扑结构:
14、建立建筑、建立楼层、画分隔墙体、识别房间、 添加门窗、房间标注。最后全楼拓扑检查,通过后即确定建筑构图形式。4.2 新建建筑选择菜单栏中“建筑描述”中的“新建建筑”,或者工具栏中的“比”, 根据提示在命令栏中输入建筑名称。4.3 楼层控制4.3.1 新建楼层点击“建筑描述”中的“新建楼层”,或者工具栏中的“上3”,在命令栏中 根据提示给定新楼层的层高并创建新的楼层,所给的楼层高度单位是米。若要建 立地下的楼层,则点击“建筑描述”中的“新建地下楼层”。楼层是DeST-h的一个基本作图空间,选定当前楼层后,用户所画的门、 窗、墙都将属于该楼层,直至用户改变了当前楼层。用户删除楼层的动作将清除 选定
15、楼层中的所有建筑构件。如果是新项目,在进行任何构图动作之前必须新建 楼层,否则将给出错误信息;如果项目中已经创建了楼层,新建的楼层将追加在 最高层之上。4.3.2 选择楼层设置当前工作楼层。可以直接从“活动楼层控制”工具栏上点取选择当前 工作楼层。4.3.3 更改当前楼层层高首先在“活动楼层控制”工具栏上点取需要更改的楼层,再点击“建筑编 辑”中的“改变楼层高度”,或者点击工具栏中的“国”,在命令栏输入新楼层 高度即可,单位:米。4.3.4 复制生成楼层拷贝已经画好的当前楼层至一新建的楼层, 新楼层自动创建于最高层之上。 先选择被拷贝的楼层,再点击“建筑描述”中的“复制生成楼层”,或者工具栏中
16、的“ I迫I”。注意:复制生成的楼层只包括原楼层中的建筑结构部分;复制后的房间 类型(包括内扰和系统参数)采用默认值;通风、系统等其它设定不能被复制。4.3.5 删除当前楼层删除当前楼层上的所有建筑构图,其他楼层将不作任何改变。点击“建筑 描述”中的“删除当前楼层”,或者工具栏中的“刘”,在命令栏中确定。4.4 墙体的绘制和编辑4.4.1 绘制直墙在当前楼层上布置墙体,DeST-h支持直墙和倾斜墙体的绘制。点击“建筑 描述”中的“绘制直墙”,或者工具栏中的“刚”,在命令栏根据提示依次输入 直墙各端点坐标(推荐),也可在图中直接绘制,单位:毫米。注:1.在DeST-h中所有涉及到的长度单位除非特
17、别指明,所用的单位都是毫米。2有时由于新建图的尺度较小,DeST-h中不允许过短墙的存在,因此出现无法直接在图上绘制直墙的现象。解决办法:输入zoom”命令,输入s”( Scale),再输入比例因子(如 0.001,即图形尺寸缩小了 1000倍)。4.4.2 绘制矩形直墙点击“建筑描述”中的“绘制矩形直墙”,或者工具栏中的“旦”,在命令栏根据提示输入矩形对角点坐标或在图中直接点取两对角点即可绘出。443绘制斜墙在DeST-h版本中,添加了绘制斜墙的功能。在已有直墙的基础上,点击“建筑编辑”中的“开启斜墙修改”,或者工具栏中的“回”,直墙的双线中间的一根绿线即为斜墙编辑。选中绿线交点(要打开OS
18、NAP功能),拖动至所需位置上。绘制完毕后,点击“建筑编辑”中的“关闭斜墙修改”,或者工具栏中的“”,即可恢复到普通视图。4.4.4 删除直墙在命令栏键入“ erase再选取欲删除的墙,或在当前楼层上点取欲删除的 直墙再按“ Delete键。4.5 绘制门窗4.5.1 在直墙上开门点击“建筑描述”中的“在直墙上开门”,或者工具栏中的“ n”,在命令 栏里根据提示输入门高、门宽,最后在图中选择门所在位置。用户可连续添加门 直至点击鼠标右键为止。4.5.2 在直墙上开窗点击“建筑描述”中的“在直墙上开窗”,或者工具栏中的T1S”,在命令 栏里根据提示依次输入窗台距地板高度、窗高、窗宽,在图中选择窗
19、所在墙,最 后选择定位方式,也可连续加窗直至点击鼠标右键为止。4.5.3 开天窗点击“建筑描述”中的“开天窗”,或者工具栏中的“心”,在命令栏里依 次输入天窗各端点的坐标或在图中直接画出, 形成封闭图形后单击鼠标右键。注 意:天窗不能盖住直墙。4.5.4 门窗删除在命令栏键入“ erase再选取欲删除的门窗,或选择欲删除的门窗再按Delete” 键。4.6 建筑计算预处理执行“模拟计算”中的“建筑计算预处理”命令,可对整个建筑进行检查,确定整个建筑的完整性和门窗布置的合理性,自动删除一些歧异的围护结构,并且自动加入房间标识和内扰(关于内扰的设置将在5.3节中介绍)。若全楼检查未获通过,则要对存
20、在问题的地方作相应的修改, 直到检查通过建筑构图阶段的 工作才告完成。建议在建立比较复杂的建筑时应多存盘及执行“建筑计算预处理” 命令检查围护结构的正确性。注意:在使用过程中,如果遇到一些可变参数为未显示出现的情况,可能是由于未进行建筑计算预处理而造成的,。-14 -DeST-h使用手册第5章建筑描述5.1 概述描述建筑物的各项参数,如围护结构类型、建筑地理位置、房间空调参数、 内扰参数、通风参数。并提供房间更名、房间参数查询等功能。5.2 建筑参数5.2.1 建筑命名点击“建筑编辑”中的“编辑建筑”,或者工具栏中的“卫1”,在“名称” 栏可查看建筑命名。若要修改建筑名,在此处直接修改后,按“
21、确定”即可。5.2.2 房间命名点击“活动楼层控制”工具栏中的“显示房间”,可以显示或隐藏房间标志。 此房间名称为系统自动分配。若要自行改变房间名称,可点击菜单栏“显示”中的“显示浏览窗口”,或者工具栏中的“主”,在图上选取想要修改的房间标记,在名称栏修改后,点击 “确定”即可。这时修改过的房间名称若还没显示出来,按4.6节中的方法进行“建筑计算预处理”,新的房间名就显示出来了。若要按系统自动重新命名,则点击“系统描述”中的“系统房间自动重命名”。 注意:想要进行这项操作,必须在将房间定义到系统(具体操作简见5.3.2节),并进行存盘后才能进行。按系统自动重新命名的规则如下:1)对空调系统的命
22、名空调系统的命名规则为:前一数字表示楼层,后一数字表示该楼层的第几个空调系统例如:“12”,表示一层的第二个空调系统。2)对房间的命名如果是空调房间,则前一数字表示楼层,第二个数字表示该楼层的第几个空 调系统,第三个数字表示该房间为所在空调系统中的第几个房间。例如:“123”,表示一层的第二个空调系统中的第三个房间。如果是非空调房间,则前一数字表示楼层,第二个数字赋为N,第三个数字表示该房间为所在楼层中的第几个非空调房间房间。例如:“1 N3”,表示一层的第三个非空调房间。3)多建筑的情况有多个建筑的项目,命名时对建筑加前缀序号和冒号。例如“1 :1-2-3 ”,表示第一栋建筑第一层第二空调系
23、统第三房间。5.2.3 地理位置点击“显示”中的“显示浏览窗口” ,在图中选定地点按钮(指北针),点 击“城市”选项,选择建筑所在城市,最后点击“确定”。该选项十分重要,因为不同的城市会有不同的气象条件,根据所选城市的不同,DeST-h会调用气象数据生成程序计算当地的全年逐时气象参数。厂自动垢入厂自动唱盘标识号1名称J南向话存城市lasJhD ef&ul lEnvi roim 菱 nt270.ODOOOI3 =盼订T图5.2.3 1地理位置编辑窗口5.2.4 方位在图5.2.3 1显示出的“城市”选项旁边有一个“南向角度”选项,若要改变建筑的方位直接改变其数值即可。注:“南向角度”的定义为:在
24、AutoCAD图形中,规定X轴指向为零度角,即俯视图中水平向右的方向。如果用户所画建筑图为上北下南,左西右东,则南向与Y轴指向相反,按逆时针计算南向角度值将是 270度。从模板继承来的缺省设置是270度,即默认用户的建筑图是按此方式绘制的,如果实际情况并非如此,则需要在图中找到实际南向所在的方位,并从X轴指向开始,计算逆时针转到此方位所经过的角度,此即所谓的南向角度。5.2.5 经验系数点击“设置”中的“缺省经验系数”,设置整个建筑缺省的家俱系数、表面 对流换热系数、表面吸收率等。其中家俱系数参见5.3节,每个房间各自的家俱系数以在5.3节房间属性中的设置为准。5.3 房间类型在住宅建筑中,房
25、间的功能不同其内部的人员、灯光、设备、系统的情况 就不同,这将在很大程度上影响房间最终的负荷。所以“房间类型”是一个非常 重要的参数。点击“显示”中的“显示浏览窗口” ,在图中选择所需房间,在属性栏上方 选择“基本属性”,然后点击“房间种类”,在弹出的房间类型工具栏中即可选择 房间的类型。在住宅版中共有卧室、起居室、厨房、洗手间、空房间几种房间类 型可供选择。你识号名你1面积平方米容,积垃才釆厂是否空调鹰间种类出邻窟可I所邻大气丁卜堆579R1-379121.616832437.8205961 -是4卧至000 Tr目动写入厂自动隐徹r空调属性9基本廂性电示I全部图5.3 1基本属性编辑窗口工
26、j-18 -DeST-h使用手册-19 -DeST-h使用手册-p|x|薄叮宀打:二:.占: 41.计 Hf|啊穴盘定文I 4Ill|世戶| 口|刽壬岸I:刁| 口|回口 田匕|到刚im|T|T| hd *TI :. I ; I ferJh 蘇 rot1出导人賞员号囲号1753球俱券战Aflfta密HiAK-MS也隔 .心旷推常地皿功尿好林車 量丸ZWl *卜如好 |1-I帽邙厲岂折播切 |丹丨的皓311B 升IF灯光齐HFEO oomBE加斥QOWdffin3S80-iFAatf1*AWODOWKl (ED onaiP呈爭爾闫 挣 JLtt 厂 TiSR 展 ZS.SK肛十躍羔址書2-Iom
27、o on旳式丄吋卑It It行.J : rC A5“価Ctjpwnd SIKiUBKER panind:Co “nd473& 1Z1VB.VOENW MODEL IILE图5.3 2房间类型定义窗口如果需要使用给定类型以外的房间种类,可以选择“自定义类型 ”直接改变表中参数,按“确定”键即可 。如需要将自设类型保留下来,则在选择“新建”后修改表中参数,按“确定”键即可新建一种类型。不论是更改类型、 自定义类型还是新增类型,最后都不要忘记在房间属性栏中按“确定”键做最后确定选择。属性设置中的“家俱系数”是指房间内的家俱对室内空气热容的影响系数。由于家俱的蓄热相当于增加了室内空气的热容,所以家俱系
28、数应该是大于1.0的系数,家俱系数取1.0时表示不考虑家俱影响。在“家俱系数”栏中直接修改数 值,按回车确认即可,DeST-h默认的家俱系数为30。5.3.1 内扰设定房间内扰的不同是房间功能不同的一个体现,即人员的活动强度、活动时 间,设备、灯光的发热量及其时间分布不同。不同的内扰会影响房间的自然室温 以及房间负荷的计算。? 增添内扰在完成了建筑绘制以后进行建筑预处理,则可对整个建筑进行检查,并自动加入房间标识和内扰(建筑预处理详见4.6节)? 编辑内扰点击菜单栏“显示”中的“显示浏览窗口”打开属性窗口,然后选定要编 辑的内扰所在房间的标志,会出现所选内扰的属性。图5.3.1 1内扰属性编辑
29、窗口考虑到房间内人员的走动、灯光设备的开停情况,在内扰得设定中采用了“作息”的概念以反映内扰的逐时变化规律,其设定详见5.6.1节。人员、灯光、设备的极限数量、平均产热产湿量等各项均可直接进行修改,按回车确认。“分配模式”一栏是用来设定内扰的散热量以对流方式进入空气及以辐射方式传给四周维护结构、地板、天花板所占的比例。若要自行建立分配模式,则按“新建”按钮,在右上角修改模式名称,再分别修改各项系数后按“确定”键图5.3.1 2热扰分配模式编辑窗口“指标类型”选项有总量指标、平米指标、功能指标三种选择。选择“总 量指标”,则“最多最少人数”和“最大最小功率”指的是的房间内的总数量。 选择“平米指
30、标”,上述两项指的是每平米的数量值。选择“功能指标”则利用 公式:Q = AF + B,其中Q为内扰总热量,F表示房间面积,A、B为需要用户设 定的参数,用户可以根据房间的功能加以设定。注意:1.当在某种房间类型下修改热扰参数时,整栋建筑的相同类型房间的参数会同时被修改。2.属性栏中的A、B值只有在选择功能指标的时候才需要设定。5.3.2 系统设定系统的不同是房间功能不同的另一个重要体现。? 定义系统选取菜单命令“系统描述”中的“添加系统”,添加一个空调系统,根据命 令栏提示,在图中选择系统插入点。选取菜单命令“系统描述”中的“增加房间到系统”,点击选取系统,再点击需加入系统的房间标志,按回车
31、或鼠标右键确定,则将房间加入了相应的空调 系统。在住宅版中有效的只有“独立空调系统”这一种形式。独立空调系统是指 将各房间作为独立的单元进行控制的系统,即认为每个房间由一个系统来控制。 空调负荷不受分区等因素的影响,对于住宅来说,进行负荷计算时这种系统形式 应该是最常见的。在第6章的住宅负荷分析中,采用的就是这种系统形式。 注意:使用了 “添加房间到系统”命令后,房间标志的显示发生了变化,文字部分的前半段 为房间的名称,括号中则是所属的空调系统。DeST-h 还增加了房间自动重命名的功能,详见5.2.2节。? 系统设置先按“显示”中的“显示浏览窗口” ,在图上选取系统所在房间。如果选择“空调属
32、性”选项,其中的“名称”为房间被加入到系统中后的新名称,“空调系统”为系统的名称。这两项均可以直接修改,然后按“确定”。或者可以自动重命名,命名规则详见 5.2.2节。亠疋出入闭 锻导a关标识号名称 I至调玮 I縮(平才米)翻(S方米)362RG-362 AC-13090.0000000.000000图5.3.2 1空调属性编辑窗口要对空调系统进行具体设定则选择“基本属性”选项。首先可以选择是否空 调。你识号名孙1面积(平方米容积垃才米】是否空调虏间种类出邻商可I所邻大气丁卜堆内墙fl-579R1-3T9121.61683243T.8205961 -是4时荃0 00 d厂目动写入厂自动隐嚴厂至
33、调届性金基本廂性|全部图532 2基本属性编辑窗口图5.3.2 3空调系统编辑窗口如果选择使用空调,那么接下来在“房间种类”选项中,对空调系统进行具 体设定。设定细目有:空调开停时间、室温上下限、湿度上下限、耐受温度上下 限。“空调开停时间”是指空调开启的时间分布。“湿度上下限”和“耐受温度上下限”是指空调开启的临界湿度和温度值,例如湿度上下限分别设为0.65和 0.2时,则当湿度大于0.65或小于0.2时空调开始运行。耐受温度上下限分别设 为28度和16度时,则当温度高于28度和16度时空调开始运行。“室温上下限”指的是空调运行所要达到的室内设计温度,例如室温上下限分别设为26度和18度时,
34、则空调运行时使得室温保持在 18度至26度的温度范围之内。以上几项参数的设定采用作息的设定方式,详见563节。5.4 建筑构件5.4.1 内墙、外墙、楼板、屋顶、楼地、门、窗给当前楼层内的房间选择建筑构件。 如果当前楼层为首层,则应为其房间指 定楼地代替楼板;如果当前层房间是顶层房间,则应为其指定屋顶构件。内墙、外墙、楼板、屋顶、楼地、门、窗等建筑构件的选择具有统一的对话 框界面。先按“显示”中的“显示浏览窗口” ,在图中选定建筑构件,在属性栏 中点击构件号即弹出所有可供选择的构件类型。选用时首先选定所要使用的构件的类别,也可以选择全部类别,对应该类别的所有可用构件在列表中显示其名称,而其构件
35、图例分页显示于其右方,当前选中的构件其列表项和图例均加亮显示,选好所用的构件后按0K钮并在“浏览窗口”中确认| .IMT 比yj-和厂工预a区厂目冃i草入rB毎卫号|名略i日;=|目目 HU创卜;丨111丨口1闭丨ffll增山丨创口I宣口1 aiHll240ftti_ ta iifir _ m 11D-2WC#-仝X血C一少一令一些氏瓦毁iffTt3Qflrn_HalAtCHqkpqMm3 wri淞羽皿(打29卍Md17Tfcrn_bB=! _wJl = 53 7ftnmlbnca:wallG 叶I biidL_wd E3 TtkrnJnS7ftrn_ bncx .wflMei HJEU37H
36、nm_lMKiii._Wlseiaitd_Ki _ 3 T(ym_ bici严I# i 璃 !_ 旳 9 7ftm_l3ndt._wflljMrtl t_i 30 皿n buc wri pm-liESO :brios. w_ph* &_60 37Ihn_bndi_wd_periit_45 3 TIinn hg1 即Id刁and EHDHBROVSEE f?asian.d:Ecaand:jjJ ,_d319.證创9出: QHTH OSMftlJ MODEL IXE報TE I图5.4.1 1建筑材料选择窗口在设定门的参数时,其中的“缝隙长度”、“透光比率”均可在相应的格中直接输入数值。在设定窗户参
37、数时,有“传统类型”和“工程类型”两种计算模型。“传统类型”是通过从构件库中选择不同的窗户材料和结构,由材料的不同特性决定整 个窗户的热特性。若选择“传统模型”则设定方法和前面叙述的方法相同。“工程类型”将窗户的性能简化为“ K ”和“SC”两个值。“ K ”为窗户的综合传热 系数,“ SC”为遮阳系数,“ SC”越大太阳透射得热越多。若选择“工程类型”, 按“确定”键后属性栏中会多出“ K ”和“SC”两个选项栏,在栏中直接输入数 值即可。确运导出其闭1左表面ID右表,,中平面ID |遊日|计直摂型値fsnw奮帘反肘舉1太阳热:亠496498S0001 -工程类塑1.0DC0001.OODO
38、DO23 -窗帘件息1!if厂自动塔入厂自鹽姦显示图541 2工程类型窗户的设定窗口在设定楼板、屋顶、楼地的时候,点击“建筑编辑”中的“编辑楼板” ,在 命令栏里根据提示选择“ Floor”(楼地)或“ Ceiling ”(天花板),再选择要设定 楼板的构件或上下表面,其余设置与其它建筑构件相同。在选择图中建筑构件的时候,如若要同时显示多个构件的设置,可先将需改 变构件的房间全部选中,再在右上角的“显示”一栏选择需要修改的构件类型, 所需要的构件就全部显示出来了。这时按表头键,即可分别按不同的顺序排列。 若要同时改变多个构件的设置,需要先按前面的方法将它们顺序排列,按住“ shift ”键,在
39、构件号处选中所有需修改的选项,这时再修改构件类型,即可将 几个构件同时修改了。如果在已有的建筑构件中没有合适的构件型号,可以在建筑构件库管理中添加用户自己的建筑构件。定义新的建筑构件具体方法参见本文 5.7节库管理部分。5.4.2 窗帘定义一组窗帘,分别设置其短波透过率、短波反射率,长波反射率和综合遮 阳系数。先按“显示”中的“显示浏览窗口”,在图中选定窗户,在属性栏中点击“窗 帘” 一项,在弹出的选项框里选择需要的窗帘后按“0K ”即可。窗帘的开关情况在“窗帘作息”栏中设定,其具体设定方法参见本文5.6.4节作息设定部分。可以修改已有窗帘的参数,删除选定的窗帘,也可以在编辑框里输入新的窗 帘
40、名称,按“添加”钮加入新的窗帘。窗帘列表中有一个名为“ NONE ”的窗帘, 这是一个系统所带的全部参数为零的窗帘,并且该窗帘不能被修改和删除,因为 在建筑构图阶段所画的窗缺省都是使用“ NONE ”窗帘,即没有窗帘。543 窗外遮阳在窗户属性栏中,点击“遮阳”一项可设定、修改、删除遮阳方式,方法与5.4.2窗帘的设定方法一样。5.5 房间通风设计人员很少想到要设置通风次数,因为在传统的设计方法中,通风是不用 设置的,除非专门的通风设计。在 DeST-h中,如果不设置通风,DeST-h就会认 为两个区域间没有通风。可以想象,一个房间如果没有通风就成了一个温室,温 度如何可想而知。不少用户就是因
41、为未设置通风而使得计算结果异常。设定通风首先要加入通风标志,先让系统知道哪两个房间之间或房间与外界 有通风。加入通风标志有两种方法,一种是点击“建筑描述”下的“加入通风”,或者工具栏中的“4”,在命令栏中根据提示输入起点,如果要定义从房间1到房间2的通风,那么起点就点击房间1中的任意点即可得到。然后命令栏会提示 输入终点,点击房间2中的任意点即为终点。其中房间2和房间1相邻即可,并 不要求在同一层内。另一种方法是点击“建筑描述”下的“自动加入通风标志”,或者工具栏中的“V”,再根据提示选择通风形式,即可加入相邻房间之间或房 间与外界之间的通风了。在 DeST-h中一般不设由房间至外界的通风,这
42、是因为 排风对于计算是没有影响的。0a233RI-?34旳12-2图5.5 1通风标志添加窗口加入通风标志以后就需要对逐时通风次数进行设定。按“显示”中的“显示 浏览窗口”,在图中选定需要设定的通风标志,即可进行通风次数设定。具体设 定详见5.6.2节。5.6 作息设定由于DeST-h进行的是全年工况的模拟,对一些参数可以进行全年逐时的设 定,如对于人员热扰,用户可以逐小时地定义热扰大小。5.6.1 内扰的作息设定设定作息可以反映出内扰在全年的逐时变化情况。在设置内扰属性的工作栏中,点击“人员/灯光/设备作息”,当左键弹起时,会出现一个对话框:图5.6.1 1内扰作息编辑窗口在房间属性设定中已
43、经选择了房间的功能类型,与此对应我们提供了默认的内扰设定方案。点击“查看”或“修改”都可以看到作息方案,但点击“查看” 时不能作修改。在未作修改时,系统对所有的作息均按默认值处理。系统的逐时 作息方案如下图所示:q ddmj so aoxfl 90 5DQCd *9 OCOM sjxoa 鸞运只JnUI弼I凹旦 S 旦nrRFILJL旦 Emus ssiBss in ill 購睡EBSBBI准nii LJHH貝口匕口匕 一:一二:一二:一 二:二二:二=11111E匚一匚_图 561 2热扰作息编辑窗口舉重EiEE nuDnDUDDUDDDUDnDDDDUD21其中的每个小方块表示一个小时的设定值。 纵向是按星期排列,从一月的第 一个星期直到十二月的最后一个星期; 横向是按小时,从星期一的0时直到星期 日的23时。其中的任何一个小时的设定都可以进行修改,修改重复时可以用拖 动方式选取多个小时,对其做统一设定。一些常用设定方式如下:? 整行(列)修改:将鼠标移到作息栏边缘,这时白色箭头变成黑色箭头,这样就可以一次性修改一行(一列)的作息了。? 复制、粘贴:一般,当一天的作息设定
