弱电井线缆改造方案.docx

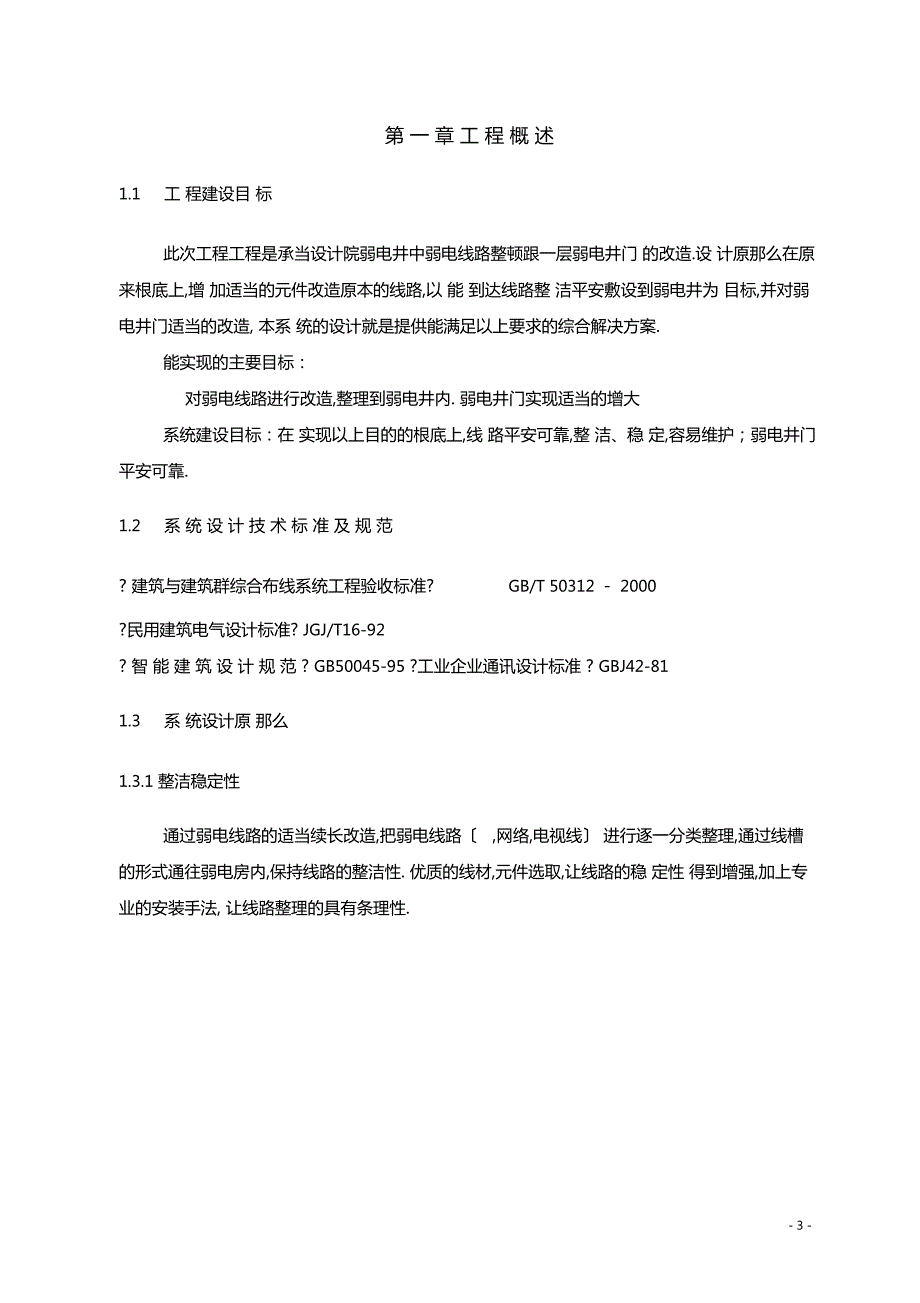

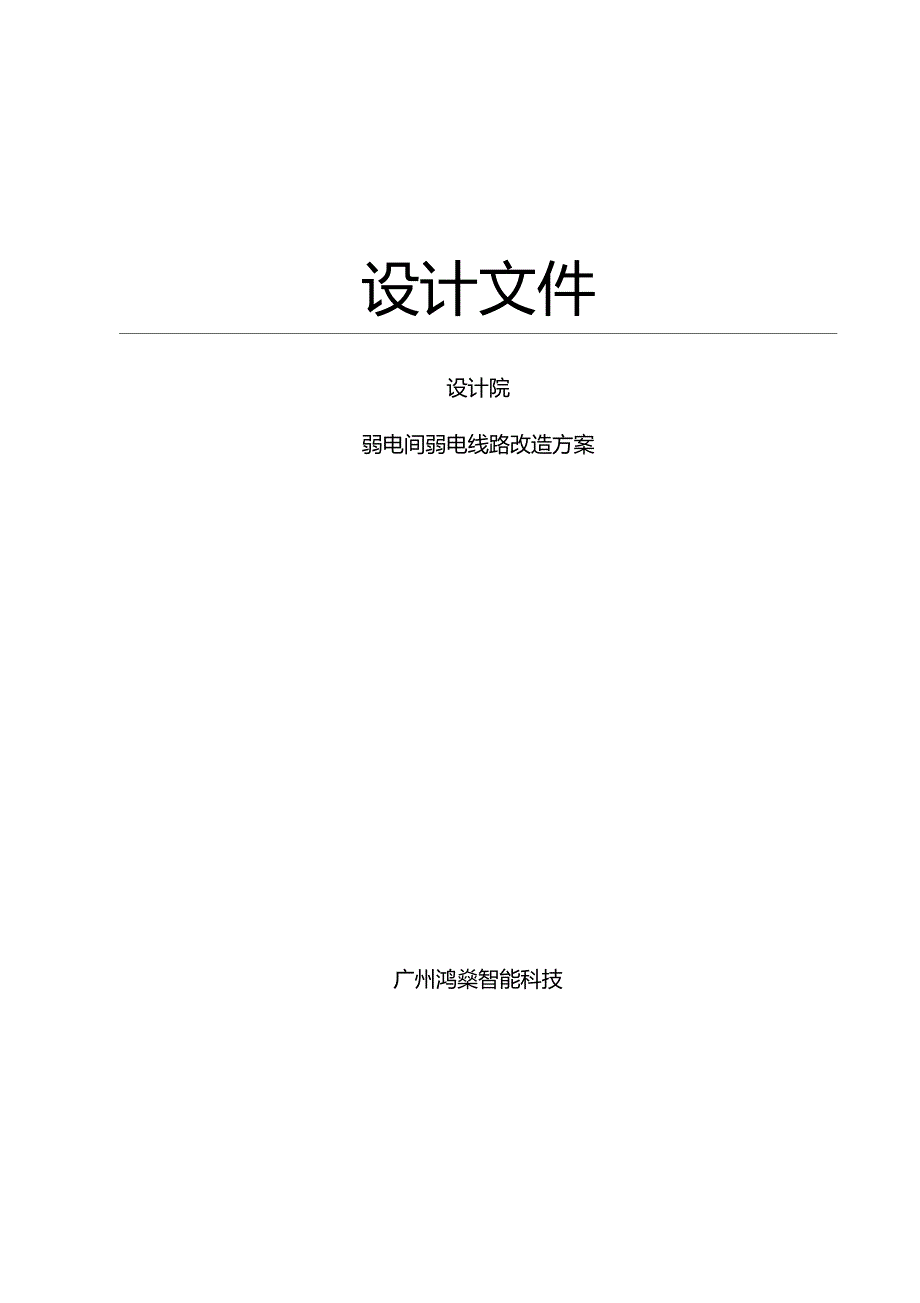

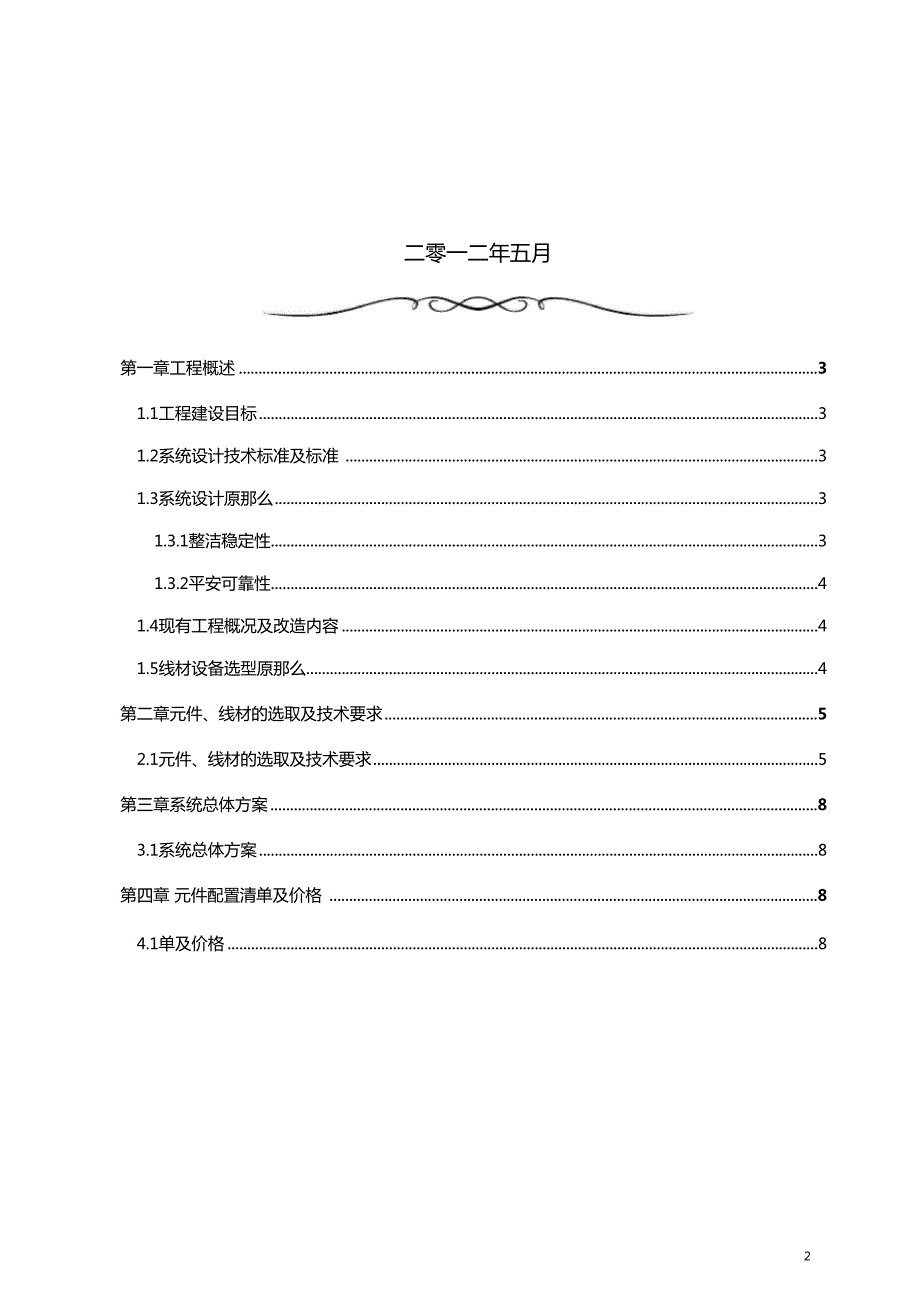

1、设计文件设计院弱电间弱电线路改造方案广州鸿燊智能科技二零一二年五月第一章工程概述31.1工程建设目标31.2系统设计技术标准及标准 31.3系统设计原那么31.3.1整洁稳定性31.3.2平安可靠性41.4现有工程概况及改造内容41.5线材设备选型原那么4第二章元件、线材的选取及技术要求52.1元件、线材的选取及技术要求5第三章系统总体方案83.1系统总体方案8第四章 元件配置清单及价格 84.1单及价格8- 3 -第 一 章 工 程 概 述1.1 工 程建设目 标此次工程工程是承当设计院弱电井中弱电线路整顿跟一层弱电井门 的改造.设 计原那么在原来根底上,增 加适当的元件改造原本的线路,以

2、能 到达线路整 洁平安敷设到弱电井为 目标,并对弱电井门适当的改造, 本系 统的设计就是提供能满足以上要求的综合解决方案.能实现的主要目标：对弱电线路进行改造,整理到弱电井内. 弱电井门实现适当的增大系统建设目标：在 实现以上目的的根底上,线 路平安可靠,整 洁、稳 定,容易维护；弱电井门平安可靠.1.2 系 统 设 计 技 术 标 准 及 规 范? 建筑与建筑群综合布线系统工程验收标准?GB/T 50312 2000?民用建筑电气设计标准? JGJ/T16-92? 智 能 建 筑 设 计 规 范 ? GB50045-95 ?工业企业通讯设计标准 ? GBJ42-811.3 系 统设计原 那么

3、1.3.1 整洁稳定性通过弱电线路的适当续长改造,把弱电线路 ,网络,电视线 进行逐一分类整理,通过线槽的形式通往弱电房内,保持线路的整洁性. 优质的线材,元件选取,让线路的稳 定性 得到增强,加上专业的安装手法, 让线路整理的具有条理性.1.3.2 平安可靠性选用优质线材,通过分类走线槽的形式走线防止了线路混淆,线 材优 质 报 废 断 线 现 象 出 现 ,加 上 配 有 设 备 箱 ,放 大 器 箱 ,电 话 交 接 箱 把 想 了 整 顿 到 箱 体 里 面 大 大 提 高 了 线 路 的 整 洁 性 ,安 全 可 靠 性 ,而 且 方 便 工 作 人 员 的测试维修等.1.4 现 有

4、工程概 况 及改 造内 容设计院内弱电线路有 线,网络线,电视线,原本线路较为杂乱, 整理无序线材残旧,维护不方便,原来的弱电井门偏小等在本次改造中, 主要改造包括以下几部份：1、改 造现有的 线材,适 当续长.2、增加24 口光纤终端盒,FC耦合器,.3、更 换现在网 络线水晶 头跟残旧 线材, 整 理 线路 .4、增加有限电视放大器, 分支分配器, 放大器箱等设备.5、增 加 交 接箱, 把 线整 理有序.6、改造一楼弱电间门, 适当增大.7 、 增 加 设 备 箱 .8、 把 弱电线通 过线槽渠 道来走线 .1.5 线 材, 设备 选 型原 那么1. 选用国际知名的线材 ,以及有雄厚实力

5、和绝对优秀技术支持水平的 厂 家、 代理 商, 以保 证设计指 标的实 现和 工作 的可 靠性 .2. 均选用同 类产品中技术最成熟、 性能先进、 使用可靠的产品型号, 以 保证 线材 和设 备的 先进 性、 成 熟性 .3. 选用优质 , 可靠的元件, 线材, 实现线路的平安稳定性.第二章 元件、线材的选取及技术要求2.1线材的选取与其技术要求根本规格光纤线缆类型单模光缆纤芯数量12波长1300, 1550损耗850/3.5, 1300/1.0, 1550/0.26规格50/125,62.5/125产品描述光缆由多条光纤组成,适应目前网络对长距离传输大容量信息的要求环境参 数工作温度-30

6、 60工作湿度0 - 90%型 号：FC-FC名 称：FC-FC光纤跳线联系电订：I能加恰竹觀絲先生规 格：单模黄多模橙FC-FC光纤跳线描 述：螺纹旋转插入式的跳线,外部增强方式是米用金属套, 紧固方式为螺丝扣,主要分为 FC-FC单模光纤跳线和 FC-FC多模光纤跳线5单模尾纤：产品特性依工业标准100%光学测试-保证可靠性低插入损耗,高回波损耗,性能高于业届标准的要求高质量的陶瓷套管-提供低插入损耗和耐久性 机械物理参数接头类型包括ST, SC, LC等尾纤接头材料；陶瓷套管重复插拔：V 0.3dB,每1000次插拔 插入损耗： 0.3 dB回波损耗： 50 dB符合标准YD/T 92

7、6ISO/IEC 11801TIA/EIA-568-B应用范围广泛应用于光纤通信,高效率,大容量光纤传输系统； 光纤数据传送,LAN ;光纤传感器,CATV网络,测试设备等任何光纤连接.产品名称产品图片康普 超五类4对非屏蔽双绞线(1061004CSL)根本参数电缆/双绞线类型适用范围传输速率单段长度康普 超五类4对非屏蔽双绞线(1061004CSL)超五类双绞线综合布线系统1000Mbps100米11305米2.2 元件设备的选取包装长度增强5类系统是本行业的高性能5e系统,超过目前所有拟议中的5e类和1000BASE-T标准性能概述满足综合布线系统设计要求的高速,高性能符合UL认证要求具有

8、优异的传输性能名词：24 口光纤终端盒根本规格光终设备类型24 口光纤终端盒性能概述全封闭,全保护采用按入式适配板适用于室外铠装、室内软光缆性能指标:锌合金压铸外壳,外表镀锡处理.体积小,重量轻.安装简单,两边孔位用来固定主体采用全锡封方式,屏蔽度： 5-1000MH皋 100dB.微带电路设计,性能指标优.外表喷漆处理,防氧化、不变色1214161820222426273032分支损耗偏差dB1.5插入损耗4-550MHz-3.52.72.01.41.01.00.70.70.70.7IN-OUT550-750MHz-3.83.32.51.91.71.20.80.80.80.8(dB)1750

9、1000MHz-4.13.52.82.32.01.40.90.90.90.9反向隔离度4-550MHz-27272730323532303535TAP-OUT550-750MHz-25252525303030303030(dB)750-1000MHz-24242425282828283030相互隔离度4-550MHz2525252525252525252525TAP-TAP550-750MHz2524242424252525252525(dB)750-1000MHz2423232323242424242424反射损耗5-550MHz1920202020202020202020IN/OUT/T

10、AP550-750MHz1818181818181818181818(dB)750-1000MHz1717161717171717171717尺寸mm118*60*17重量g115第三章,总体方案四层办公楼,每一层楼都分别装设有 ,网络跟电视,网络这边我们选用12芯室外单模光缆,3M光纤跳线,单模尾纤,超五类非屏蔽双绞线等线材,配上24 口光纤终端盒,FC耦合器,超五类非屏蔽水晶头对网络线路进行改造,更换坏掉的水晶 头跟残旧的网络跳线等.电视线这边,提供有线电视放大器,放大器箱跟 线等一些元件线材对有线电 视线路进行整改,提升线路跟有线电视的稳定性,进一步增强有线电视的接收信号, 另外把改造好
