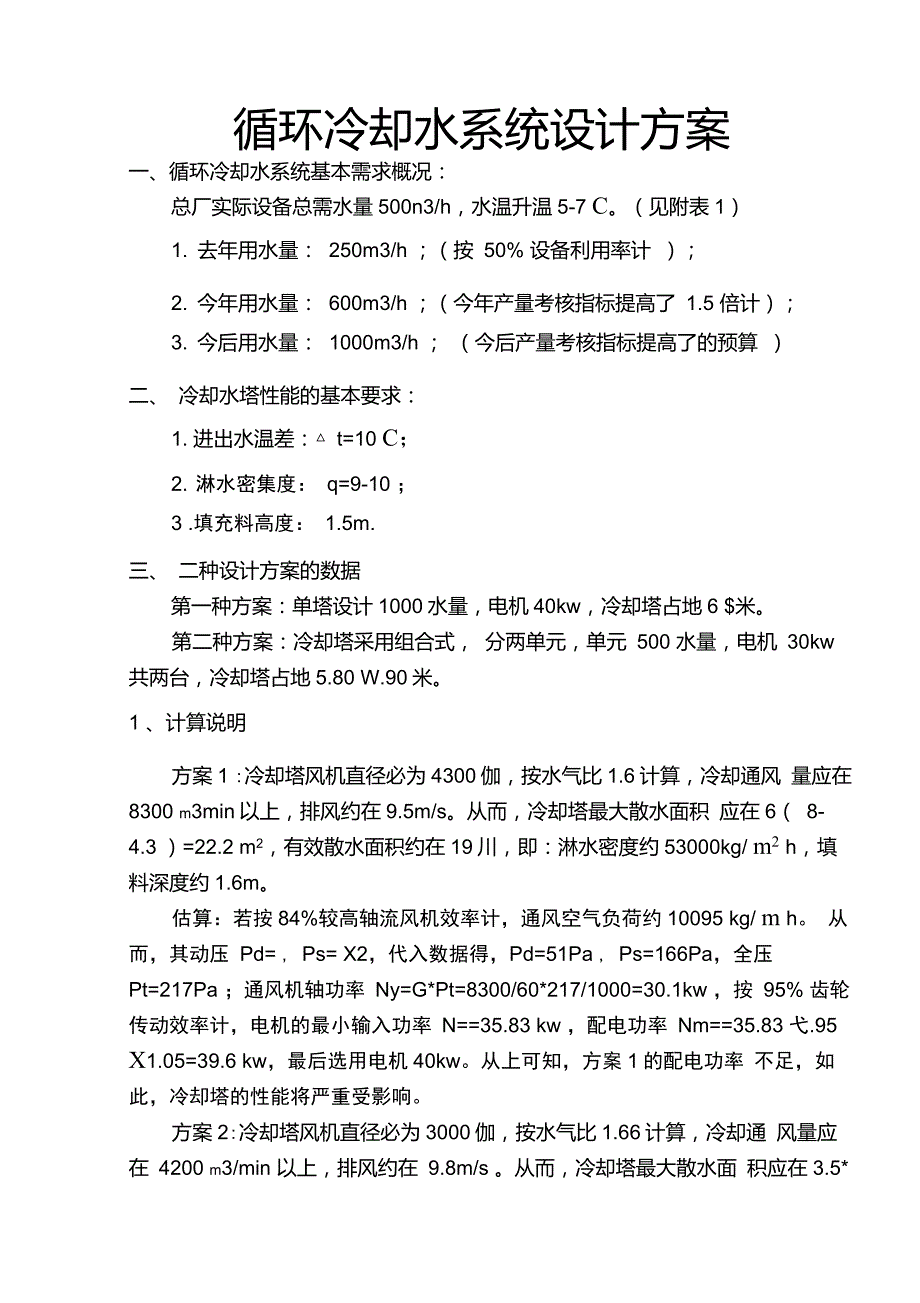

1、循环冷却水系统设计方案一、循环冷却水系统基本需求概况：总厂实际设备总需水量500n3/h，水温升温5-7 C。（见附表1）1. 去年用水量： 250m3/h ；（按 50% 设备利用率计 ）；2. 今年用水量： 600m3/h ；（今年产量考核指标提高了 1.5 倍计）；3. 今后用水量： 1000m3/h ； （今后产量考核指标提高了的预算 ）二、冷却水塔性能的基本要求：1. 进出水温差： t=10 C；2. 淋水密集度： q=9-10 ；3 .填充料高度： 1.5m.三、二种设计方案的数据第一种方案：单塔设计1000水量，电机40kw，冷却塔占地6 $米。第二种方案：冷却塔采用组合式， 分
2、两单元，单元 500 水量，电机 30kw 共两台，冷却塔占地5.80 W.90米。1 、计算说明方案1 :冷却塔风机直径必为4300伽，按水气比1.6计算，冷却通风 量应在8300 m3min以上，排风约在9.5m/s。从而，冷却塔最大散水面积 应在6（ 8-4.3 ）=22.2 m2，有效散水面积约在19川，即：淋水密度约53000kg/ m2 h，填料深度约1.6m。估算：若按84%较高轴流风机效率计，通风空气负荷约10095 kg/ m h。 从而，其动压 Pd= , Ps= X2，代入数据得，Pd=51Pa , Ps=166Pa，全压 Pt=217Pa ；通风机轴功率 Ny=G*Pt

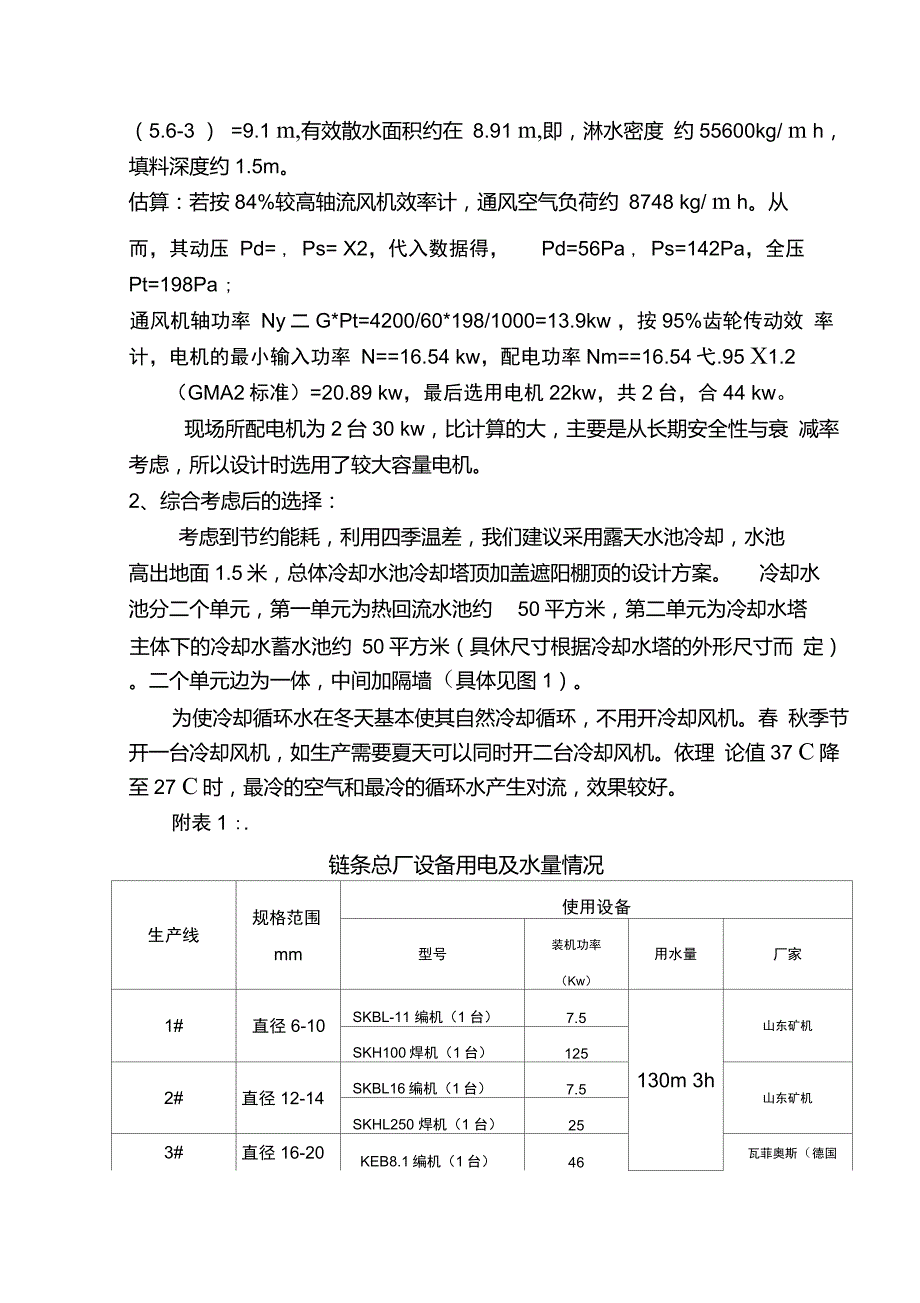

3、8300/60*217/1000=30.1kw ，按 95% 齿轮传动效率计，电机的最小输入功率 N=35.83 kw ，配电功率 Nm=35.83 弋.95 X1.05=39.6 kw，最后选用电机40kw。从上可知，方案1的配电功率 不足，如此，冷却塔的性能将严重受影响。方案2:冷却塔风机直径必为3000伽，按水气比1.66计算，冷却通 风量应在 4200 m3/min 以上，排风约在 9.8m/s 。从而，冷却塔最大散水面 积应在3.5* （5.6-3 ） =9.1 m,有效散水面积约在 8.91 m,即，淋水密度 约55600kg/ m h，填料深度约1.5m。估算：若按84%较高轴
4、流风机效率计，通风空气负荷约 8748 kg/ m h。从而，其动压 Pd= , Ps= X2，代入数据得，Pd=56Pa , Ps=142Pa，全压Pt=198Pa ;通风机轴功率 Ny二G*Pt=4200/60*198/1000=13.9kw ，按95%齿轮传动效 率计，电机的最小输入功率 N=16.54 kw，配电功率Nm=16.54弋.95 X1.2（GMA2标准）=20.89 kw，最后选用电机22kw，共2台，合44 kw。现场所配电机为2台30 kw，比计算的大，主要是从长期安全性与衰 减率考虑，所以设计时选用了较大容量电机。2、综合考虑后的选择：考虑到节约能耗，利用四季温差，我
5、们建议采用露天水池冷却，水池高出地面1.5米，总体冷却水池冷却塔顶加盖遮阳棚顶的设计方案。冷却水池分二个单元，第一单元为热回流水池约50平方米，第二单元为冷却水塔主体下的冷却水蓄水池约 50平方米（具休尺寸根据冷却水塔的外形尺寸而 定）。二个单元边为一体，中间加隔墙（具体见图1）。为使冷却循环水在冬天基本使其自然冷却循环，不用开冷却风机。春 秋季节开一台冷却风机，如生产需要夏天可以同时开二台冷却风机。依理 论值37 C降至27 C时，最冷的空气和最冷的循环水产生对流，效果较好。附表1 :.链条总厂设备用电及水量情况生产线规格范围mm使用设备型号装机功率（Kw）用水量厂家1#直径6-10SKBL

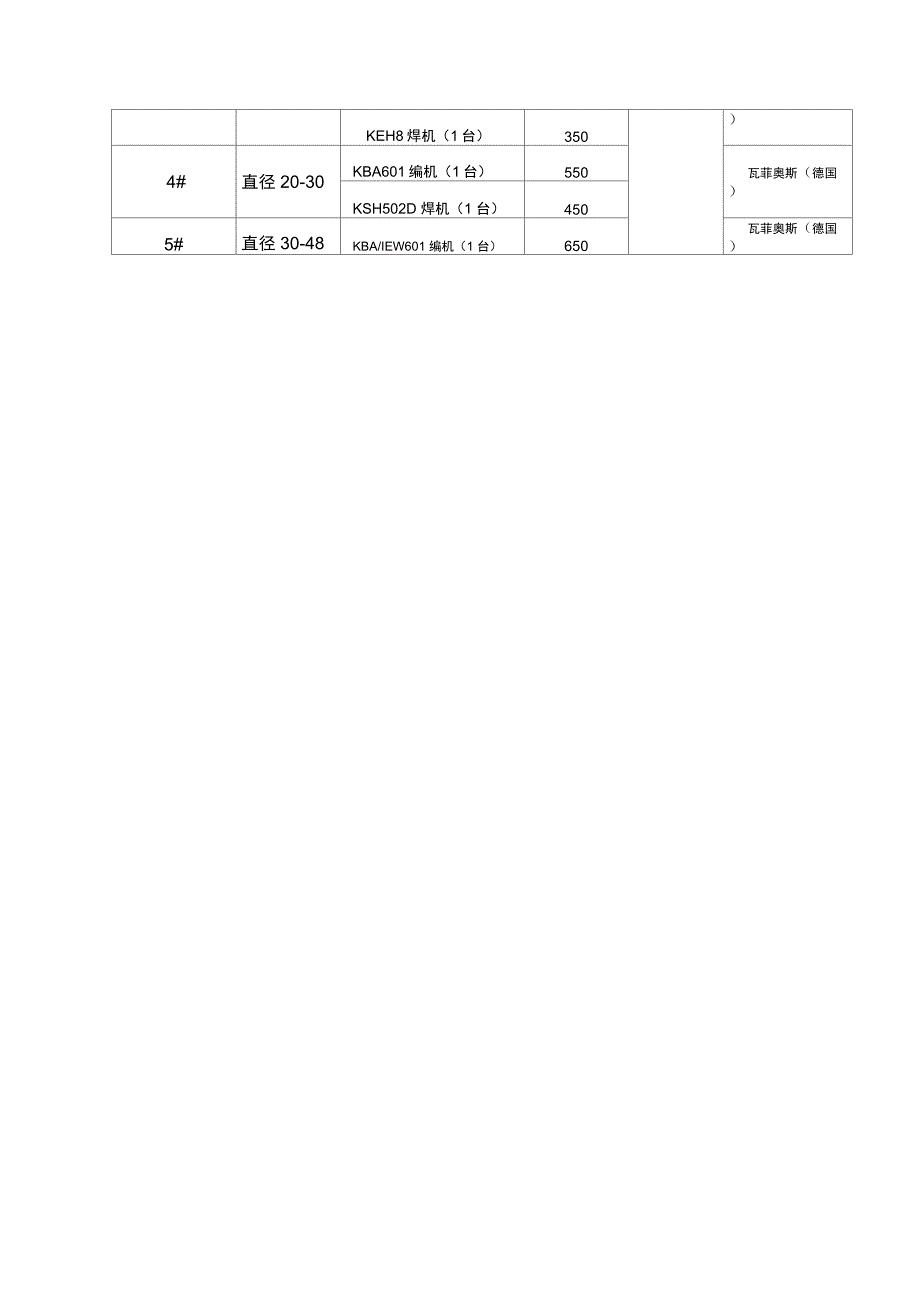

6、11 编机（1 台）7.5130m 3h山东矿机SKH100焊机（1台）1252#直径12-14SKBL16编机（1台）7.5山东矿机SKHL250 焊机（1 台）253#直径16-20KEB8.1编机（1台）46瓦菲奥斯（德国）KEH8焊机（1台）3504#直径20-30KBA601编机（1台）550瓦菲奥斯（德国）KSH502D 焊机（1 台）4505#直径30-48KBA/IEW601 编机（1 台）650瓦菲奥斯（德国）KSH602D 焊机（1 台）6106#、 11#直径6-10编机（2台）2 X7.5杭州环链焊机（2台）2 X125杭州久远7、8、12、13、14#直径12-14
7、编机（5台）5 X18.5杭州环链焊机（5台）5 X300杭州久远9、15#直径16-20编机（2台）2 X25杭州环链焊机（2台）2 X400杭州久远编机（2台）2 X550待定10、 16、 17#直径20-30焊机（3台）3 X450待定18#直径30-48异型环编机（1台）550无锡福克斯焊机（1台）450校链设备6-10SKX-102.230m 3h山东矿机6-10SZK42.5浙江双鸟10-14FWL-1000KN-ZD22无锡福克斯16-30KPH40020瓦菲奥斯（德国）32-48KPH6007218-30BLS-1000Z（3 台）3 X22张家口北方对焊26-48BLS-2
8、000Z（2 台）2 X30链条热处理机床6-10KGPS-100KW/8KH2 （1台）100300m 3h苏州胜吴12-14KGPS-160KW/6KH2 （1台）16016-22KGPS-250KW/4S （2台）40024-36KGPS-400KW/2.5S（1台）60032-48KGPS-900KW （ 1 台）900湘潭机电12-16IGPS160/80-8L（1 台）260湘潭机电6-10IGPS100/60-8L（1 台）160湘潭兆恒电器12-14IGPS160/80-8L（2 台）2 X26016-20IGPS200/100-8L （1 台）30020-30IGPS250/120-8L （1 台）370其它辅助设备退火炉、抛丸机、拉丝机、实验设备等500kW40m 3h合计13393.2kW （装机功率）X 0.7 （实际负荷系数）X 0.7（开机率）=6562.5kW （实际用电功率）500m 3/h未定J新增四、冷却水池总蓄水量为：1380立方米（6.5 $.0疋1.0）;建议用三台水泵（二 台工作，一台备用）。图1:循环冷却水系统示意图。设计人：汪正平联系方法：132821854782011-01-18
