康力产品介绍电梯.ppt

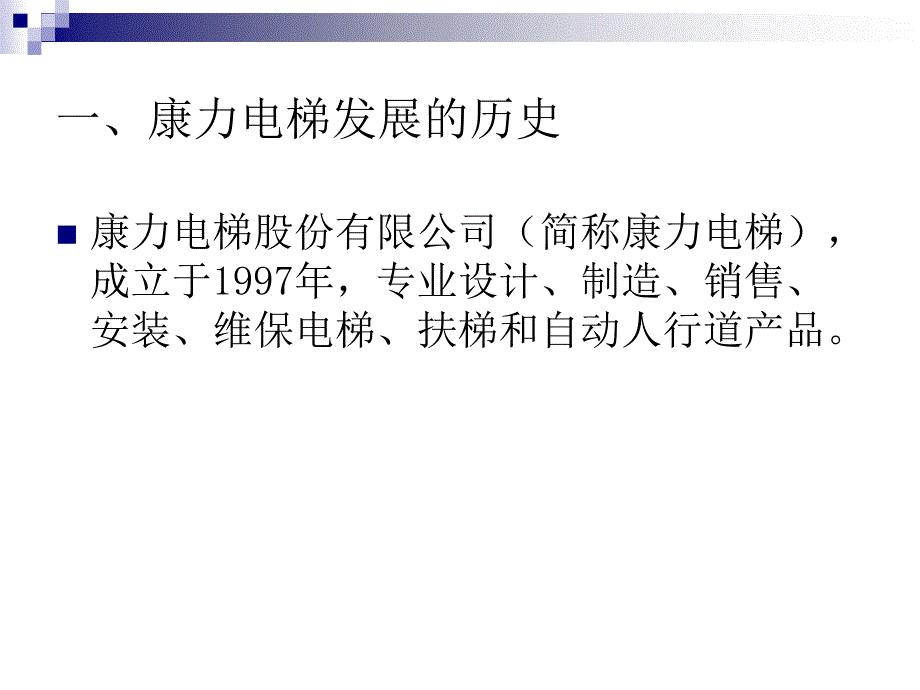

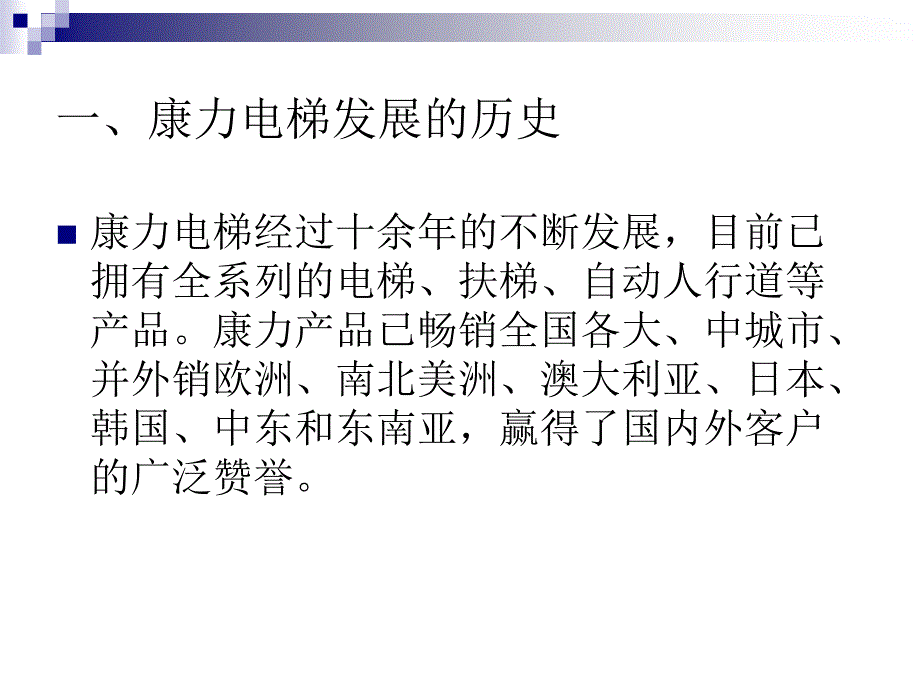

1、康力电梯股份有限公司产品介绍一、康力电梯发展的历史n康力电梯股份有限公司（简称康力电梯），成立于1997年，专业设计、制造、销售、安装、维保电梯、扶梯和自动人行道产品。一、康力电梯发展的历史n康力电梯经过十余年的不断发展，目前已拥有全系列的电梯、扶梯、自动人行道等产品。康力产品已畅销全国各大、中城市、并外销欧洲、南北美洲、澳大利亚、日本、韩国、中东和东南亚，赢得了国内外客户的广泛赞誉。康力电梯目前的产品种类和规格电梯类产品序号产品系列型号产品系列型号产品种类名称产品种类名称1KLK1乘客电梯、小机房电梯2KLK2商务电梯、高速电梯3KLG、KLWG观光梯、无机房观光梯4KLW无机房电梯5KLB

2、医用电梯6KLH载货电梯7KLY液压电梯康力电梯技术的新贡献n 当今世界，科技发展一日千里，电梯技术也不例外。电梯拖动技术，从AC2到ACVV再到ACVF，才不到二十年，可以说是连属两次飞跃，使电梯的性能达到当前美好水平。逻辑控制系统从五、六十年的继电器控制，到现在已完全被微机所取代。二十一世纪的电梯技术将朝着智能化、轻量、节能和环保等方向。n我公司通过引进技术和自行研制，不断吸收，不断进步，努力紧跟科技发展的形势，挤身于电梯先进技术的前列，为顾客不断提供更好的电梯产品和更好的服务。康力电梯技术的新贡献KLK2系列高速电梯系列高速电梯特点：电梯额定速度为2.5m/s-6m/s，可使用于中高层的

3、住宅楼、商务楼。电梯轿厢主参数完全参数化设计，轿厢尺寸可根据不同的客户需求在满足标准的情况下而随意变化。轿架结构具有更好的抗震性和减震性，加之先进的变频调速系统使乘坐更舒适。垂直梯类产品简介序号产品系列型号产品系列型号产品种类名称产品种类名称1KLK1乘客电梯、小机房电梯2KLK2商务电梯、高速电梯3KLG、KLWG观光梯、无机房观光梯4KLW无机房电梯5KLB医用电梯6KLH载货电梯7KLY液压电梯KLK1客梯系列 康力电梯传统机房电梯采用目前世界上最先进的交流变压变频（VVVF）调速系统。VVVF调速系统配以交流异步电动机或交流同步电动机，无论电梯速度高低如何，VVVF调速系统均可按照人体

4、工程学预设最佳速度曲线，精确调整电动机转速，使电梯启动、运行、停止时的速度变化在人们不知不觉中得以实现。此外，VVVF调速系统还能提供良好的平层准确度。产品简介产品简介KLK1客梯系列额定载额定载重量重量乘客人乘客人数数速度速度 m/skg人人1.01.51.61.752.04506630880010100013115015125016135018160021产品覆盖范围产品覆盖范围KLK1客梯系列主要配置主要配置序序序序号号号号子系统子系统子系统子系统来源来源来源来源序序序序号号号号子系统子系统子系统子系统来源来源来源来源1 1人机系统人机系统CannyCanny8 8曳引系统曳引系统Can

5、nyCanny2 2控制系统控制系统CannyCanny9 9层门层门CannyCanny3 3轿厢轿厢CannyCanny1010轿门轿门CannyCanny4 4门检测系统门检测系统CannyCanny1111对重对重CannyCanny5 5召唤系统召唤系统CannyCanny1212限速器系统限速器系统河北东方河北东方6 6轿架轿架CannyCanny1313绳和绳头组合绳和绳头组合天津高盛天津高盛7 7井道部件井道部件CannyCanny1414KLK1客梯系列主要零部件主要零部件主要部件型号产地门机 ZM08-01 Canny，苏州工厂 编码器 1024 德国海德汉，德国工厂 门机

6、变频器 日本松下，上海工厂 限速器 XS系列 东方，河北工厂 安全钳 AQ系列东方，河北工厂 控制柜KL-K Canny，苏州工厂 变频器L1000 YASKAWA，全球工厂 曳引机 GETM Canny，苏州工厂 KLK1客梯系列布置形式布置形式传统电梯布置模式，曳引机上置。KLK1客梯系列控制系统控制系统网络化网络化分布于电梯各部位的电控部件为该部位特定的要求而专门设计,从而使“人-机”信息交换更加方便，内容更加丰富，最大限度地满足客户的个性化需要。各部位电控部件以串行通讯方式进行联结，使电梯的控制十分简洁，更加可靠，各单台电梯核心网络通过群管理电脑以串行通讯方式进行联结，构成一组电梯的群

7、控网络，按照组内电梯的运行状况、乘客的呼梯请求，对乘客的心理候梯时间进行评估，计算出最佳的派梯服务方案，最大程度地缩短乘客候梯时间，同时提高各台电梯的运行效率并节能；通过公共网络，将电梯的运行状况远程传送到电梯管理中心，构成电梯远程管理网络。就等于为每台电梯请了一位“电脑管家”。KLK1客梯系列控制系统控制系统智能化智能化系统对控制对象和电梯井道参数进行自学习，以获得最理想的运行舒适感和效率，同时保证平层精度。系统对故障进行自诊断，确保电梯的安全。各层站电脑具有在故障时的自关闭功能，以使网络上的其它层站不受影响。随时监测电梯轿厢的载重量、轿厢和层站按钮的操作情况，一旦发现异常自动作出相应处理。

8、门机控制电脑对开门宽度、门负载大小等参数自学习，将学习结果自动加以处理，以达到最安全的模式和最佳的门运行效果，具有门故障检测功能，预负载起动，使电梯起动更平稳。KLK1客梯系列拖动系统拖动系统 采用新型、高性能的双DSP，双微机控制分别负责位置控制及逆变控制，使处理速度、控制精度及可靠性得到了极大提高；采用距离原则确定速度曲线，可根据不同状态对电梯速度进行控制，保证了电梯平滑地加速或减速，使平层精度更加准确、运行更加稳定；采用FRT/RTC技术，即使在断电的情况下也不会掉失系统数据，而且存储速度快，稳定性高，可全方位记录电梯的不同状态。KLK1客梯系列召召唤装置装置 大气和现代美感及其个性化轿

9、内操纵箱、层站召唤和指示器、按钮的造型、按钮的点阵色彩、点阵式动态层楼指示每一个细节力求体现人文关怀和与众不同。KLK1客梯系列轿厢装饰轿厢装饰 轿厢标准配置轿壁：发纹不锈钢厅门：发纹不锈钢层门：喷涂钢板吊顶：镜面不锈钢+亚克力透光板、地板：PVC仿大理石地板KLK1客梯系列标准功能标准功能序号功能序号功能1安全停靠 11满员自动通过 2电机参数自学习 12故障记录可查询 3井道层楼数据自学习 13消防状态反馈 4上电自动平层 14召唤按钮粘连自诊断 5轿内载重补偿 15电梯受阻失速保护 6电源过电压保护 16故障低速平层 7编码器故障保护 17触点粘连保护 8上下行超速保护 18反向指令消除

10、 9超载报警 19检测散热器温度 10自动返基站 20门负载检测 KLK1客梯系列可选功能可选功能序号功能序号功能1驻停开关操作10停电救援装置2紧急消防操作11远程监控3轿厢到站钟（单向、双向）12BAS功能4群控功能13语音报站5防捣乱操作14地震检测功能6轿内设置2个cop15门保护（安全触板加光幕）7轿厢监视器16多媒体显示8残疾人操纵盘17提前开门及再平层9IC卡服务 KLK1客梯系列主要特征主要特征之一之一 安全可靠安全可靠 电梯的设计制造是按照GB75882003电梯设计与制造安全规范。具有完善的安全保护，轻故障时电梯也可达到最近层开门放人后停梯。完善的安全保护确保电梯运行安全可

11、靠。KLK1客梯系列主要特征主要特征之二之二 乘坐舒适乘坐舒适 采用高精密的行星齿轮传动，性能优良的变频器控制技术，结构合理的消音减震布置，使电梯运行曲线达到最佳状态，振动小，噪音低，乘坐更加舒适。KLK1客梯系列主要特征主要特征之三之三 智能化、网智能化、网络化化 控制系统具有自学习，故障自诊断，故障记录，语音服务，远程监控，串行通讯等，提高了电梯运行舒适感、运行效率和安全性，便于电梯维修和管理。KLK1客梯系列主要特征主要特征之三之三 现代美感，与众不同现代美感，与众不同 信号系统按钮的造型，点阵灯色彩，动态的点阵指示，使电梯颇具现代美感，与众不同。KLG观光梯系列KLG观光电梯赋予了建筑

12、物个性和活力。无论是在室外封闭的，还是在室内的，观光电梯都能成为众人注目的焦点，乘客乘行其中，建筑艺术风格和四周风景尽收眼底。可供选择的灯光系列与轿厢外周边环境融为一体，其多彩造型，成为建筑物上一道流动的风景。KLW无机房系列产品覆盖范围产品覆盖范围额定载额定载重量重量乘客人乘客人数数速度速度 m/skg人人1.01.51.75630880010100013125016135018160021200027KLW无机房系列产品介绍产品介绍 KLW无机房系列无机房电梯为了满足某些建筑物对外观的特殊要求，采用最新永磁同步电机驱动的薄型无齿轮曳引机，省去了体积较大的减速装置，大大节省了空间，改进了电梯

13、井道内布置方式。永磁同步无齿轮曳引机低噪音、低振动的特性与不断改进的微机网络控制矢量化变频调速方式相结合，使电梯的运行更平稳、更安静，带来更舒适的乘坐体验。与高效率的驱动回路相结合，效率提高，能耗减少，并且避免了传统曳引机齿轮油可能渗透而造成的污染问题，在美化环境的同时使电梯的运行更加经济。KLW无机房系列主要配置主要配置序序序序号号号号子系统子系统子系统子系统来源来源来源来源序号序号序号序号子系统子系统子系统子系统来源来源来源来源1 1人机系统人机系统CannyCanny8 8曳引系统曳引系统CannyCanny2 2控制系统控制系统CannyCanny9 9层门层门CannyCanny3

14、3轿厢轿厢CannyCanny1010轿门轿门CannyCanny4 4门检测系统门检测系统CannyCanny1111对重对重CannyCanny5 5召唤系统召唤系统CannyCanny1212限速器系统限速器系统河北东方河北东方6 6轿架轿架CannyCanny1313绳和绳头组合绳和绳头组合天津高盛天津高盛7 7井道部件井道部件CannyCanny1414KLW无机房系列主要零部件主要零部件主要部件型号产地门机 ZM08-01 Canny，苏州工厂 编码器 1024 德国海德汉，德国工厂 门机变频器 日本松下，上海工厂 限速器 XS系列 东方，河北工厂 安全钳 AQ系列东方，河北工厂

15、控制柜KL-K-MRLCanny，苏州工厂 变频器L1000 YASKAWA，全球工厂 曳引机 GETM Canny，苏州工厂 KLW无机房系列布置形式布置形式曳引机在井道顶部的墙洞中KLW无机房系列主要特征主要特征（区别与KLK1有机房系列）驱动系统使用无无齿齿永永磁磁同同步步曳曳引引机机。与传统的蜗轮、蜗杆传动的曳引机相比具有如下优点：1.体积小和重量轻。2.传动效率高。传动效率可以提高2030。3.低噪声，所以整机噪声可降低510db(A)。4.能耗低。一般比异步电机降低4560耗损。5.不需要定期更换润滑油，因此其使用寿命长，且基本不用维修。KLW无机房系列主要特征主要特征（区别与KL

16、K1有机房间系列）乘坐舒适乘坐舒适 采用高精密的无齿永磁同步曳引机，性能优良的变频器控制技术，结构合理的消音减震布置，使电梯运行曲线达到最佳状态，振动小，噪音低，乘坐更加舒适。KLW无机房系列主要特征主要特征（区别与KLK1有机房间系列）高效节能高效节能 能耗低。从永磁同步电机工作原理可知其励磁是由永磁铁来实现的，不需要定子额外提供励磁电流，因而电机的功率因数可以达到很高（理论上可以达到1）。同时永磁同步电机的转子无电流通过，不存在转子耗损问题。一般比异步电机降低4560耗损。由于没有效率低、高能耗蜗轮蜗杆传动副，能耗进一步降低。KLW无机房系列主要特征主要特征（区别与KLK1有机房间系列）节

17、约建筑成本节约建筑成本KLW系列无机房电梯井道面积小，顶层高度低，设计施工简单，土建成本低，为用户使用提供了节省综合成本的最佳选择。KLW系列无机房电梯由于结构先进，为多种观光效果提供了最好的选择。无论是单平面、双平面观光还是三平面和四面透明观光均是其他电梯无法做到的。KLW无机房系列主要特征主要特征（区别与KLK1有机房间系列）使用寿命长，环保使用寿命长，环保 无需更换润滑油，减少油污，利于环保。无须减速机构，机构磨损小，使用寿命长。KLW无机房观光梯KLK2商务、高速客梯系列产品覆盖范围产品覆盖范围额定载额定载重量重量乘客乘客人数人数速度速度 m/skg人人1.01.752.02.53.0

18、4.06.0100013115015125016135018160021KLK2商务、高速客梯系列布置形式布置形式曳引机在顶部机房中KLK2商务、高速客梯系列主要配置主要配置序序序序号号号号子系统子系统子系统子系统来源来源来源来源序号序号序号序号子系统子系统子系统子系统来源来源来源来源1 1人机系统人机系统CannyCanny8 8曳引系统曳引系统CannyCanny2 2控制系统控制系统CannyCanny9 9层门层门CannyCanny3 3轿厢轿厢CannyCanny1010轿门轿门CannyCanny4 4门检测系统门检测系统CannyCanny1111对重对重CannyCanny5

19、 5召唤系统召唤系统CannyCanny1212限速器系统限速器系统河北东方河北东方6 6轿架轿架CannyCanny1313绳和绳头组合绳和绳头组合天津高盛天津高盛7 7井道部件井道部件CannyCanny1414主要部件型号产地门机 TKP131 Canny，苏州工厂 编码器 8129 多摩川，日本工厂 限速器 XS系列 东方，河北工厂 安全钳 AQ系列 沪宁，杭州工厂 控制柜KL-K江南，苏州工厂 变频器FRN LMIS FUJI，日本工厂 曳引机 WYT-Y系列 Canny，苏州工厂KLK2商务、高速客梯系列主要零部件主要特点（区别与其他）电梯轿厢主参数完全参数化设计，轿厢尺寸可根据不

20、同的客户需求在满足标准的情况下而随意变化。轿架结构具有更好的抗震性和减震性，加之先进的变频调速系统使乘坐更舒适。KLK2商务、高速客梯系列KLH货梯系列产品覆盖范围产品覆盖范围额定载额定载重重速度速度 m/skg0.250.51.010001600200030005000KLH货梯系列布置形式布置形式1000kg1600kg2000kg3000kg5000kgKLH货梯系列主要配置主要配置序序序序号号号号子系统子系统子系统子系统来源来源来源来源序号序号序号序号子系统子系统子系统子系统来源来源来源来源1 1人机系统人机系统CannyCanny8 8曳引系统曳引系统CannyCanny2 2控制系

21、统控制系统CannyCanny9 9层门层门CannyCanny3 3轿厢轿厢CannyCanny1010轿门轿门CannyCanny4 4门检测系统门检测系统CannyCanny1111对重对重CannyCanny5 5召唤系统召唤系统CannyCanny1212限速器系统限速器系统河北东方河北东方6 6轿架轿架CannyCanny1313绳和绳头组合绳和绳头组合无锡通用无锡通用7 7井道部件井道部件CannyCanny1414KLH货梯系列主要零部件主要部件型号产地门机 ZM08-01 Canny，苏州工厂 编码器 9024多摩川，日本工厂门机变频器 日本松下，上海工厂 限速器 XS系列 东方，河北工厂 安全钳 AQ系列东方，河北工厂 控制柜KL-K Canny，苏州工厂 变频器CIMR-LB7 YASKAWA，全球工厂 曳引机 YJ系列 Canny，苏州工厂 主要特点电梯轿厢主参数完全参数化设计，轿厢尺寸可根据不同的客户需求在满足标准的情况下而随意变化。轿架材料全部采用冷板折弯。在减轻轿厢重量的前提下又提高了轿厢的整体钢性。KLH货梯系列主要特点电梯轿厢主参数完全参数化设计，轿厢尺寸可根据不同的客户需求在满足标准的情况下而随意变化。轿架材料全部采用冷板折弯。在减轻轿厢重量的前提下又提高了轿厢的整体钢性。KLH货梯系列
