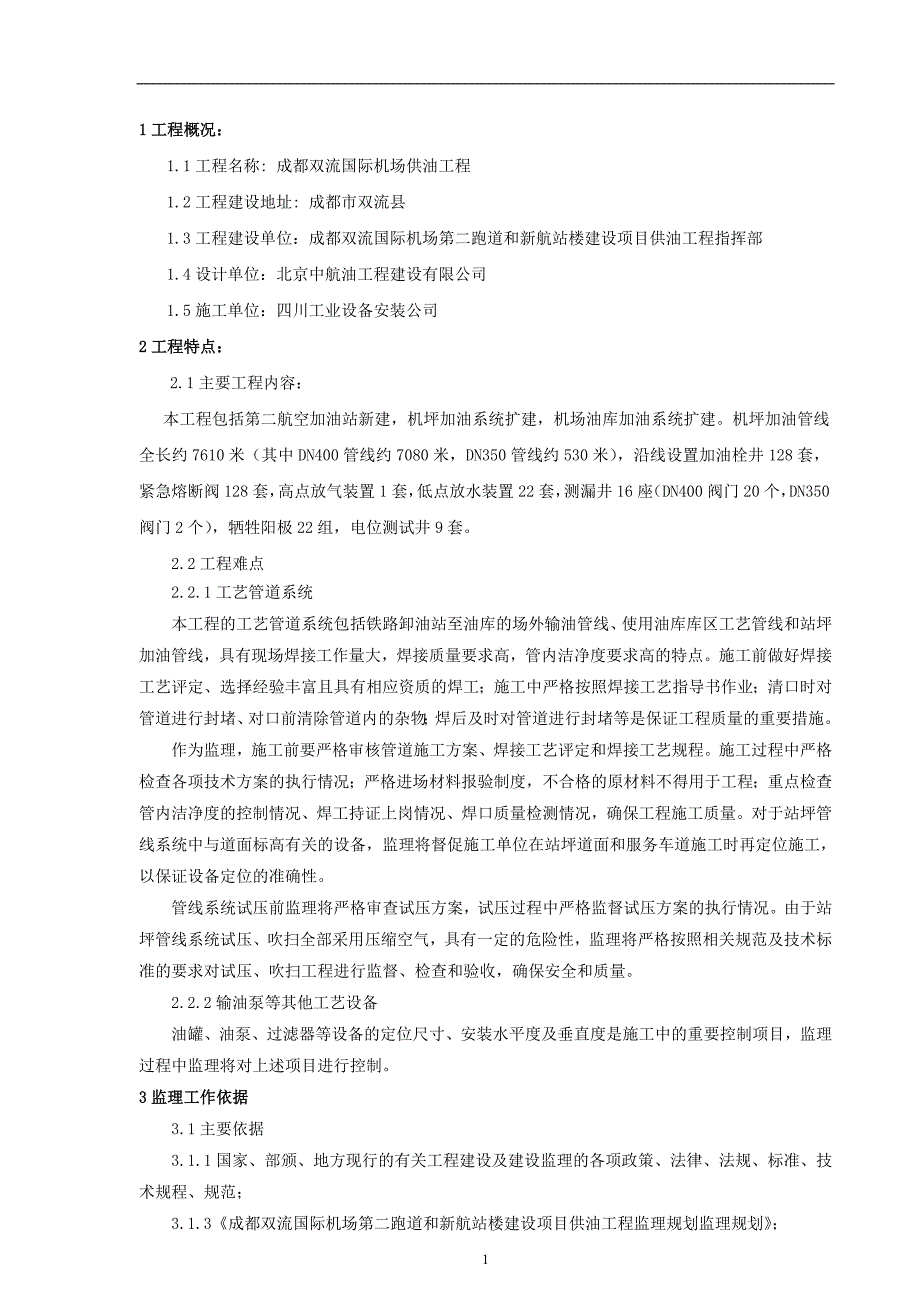

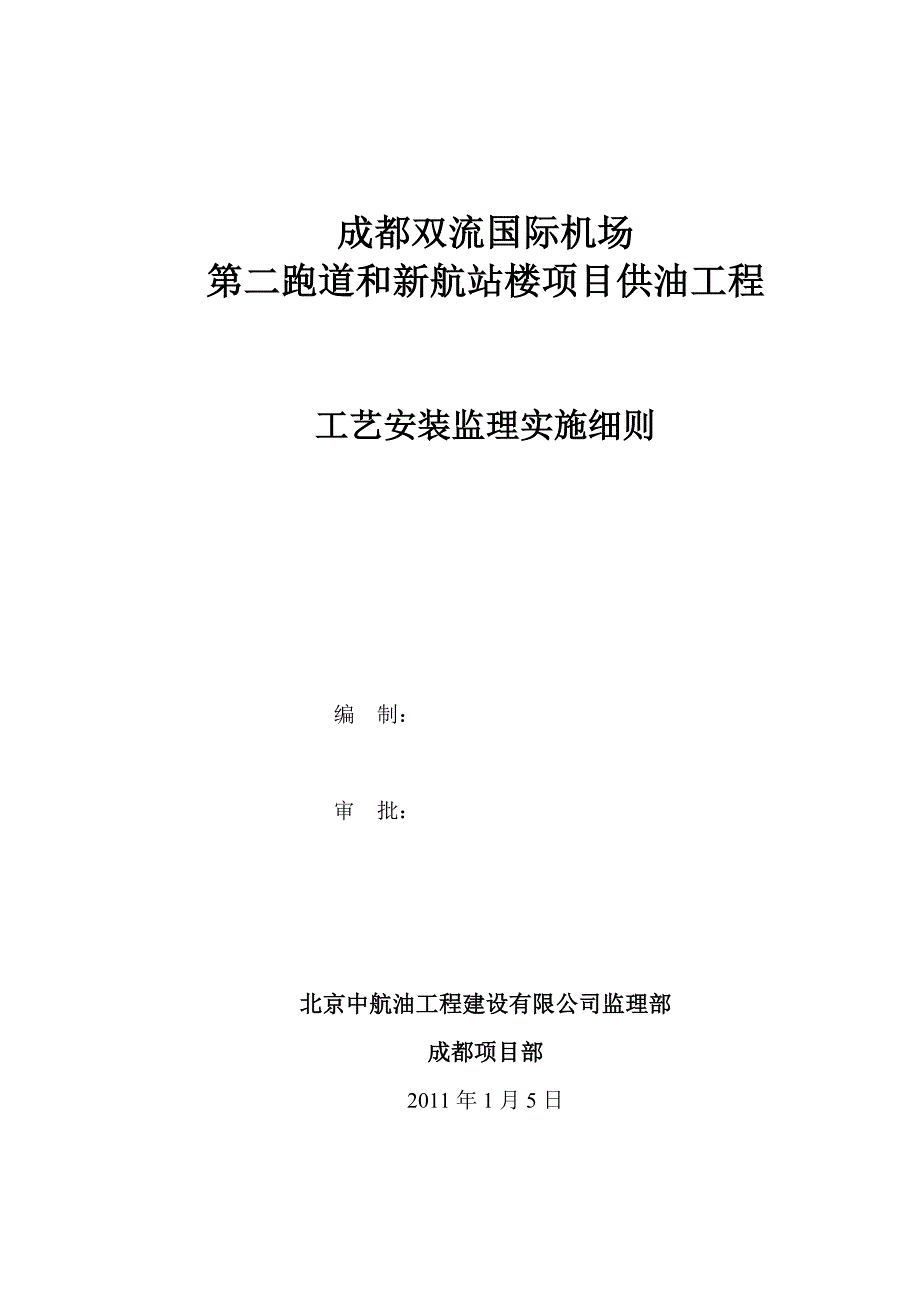

1、成都双流国际机场第二跑道和新航站楼项目供油工程工艺安装监理实施细则编 制：审 批：北京中航油工程建设有限公司监理部成都项目部2011年1月5日1工程概况：1.1工程名称: 成都双流国际机场供油工程1.2工程建设地址: 成都市双流县1.3工程建设单位：成都双流国际机场第二跑道和新航站楼建设项目供油工程指挥部1.4设计单位：北京中航油工程建设有限公司1.5施工单位：四川工业设备安装公司2工程特点：2.1主要工程内容：本工程包括第二航空加油站新建，机坪加油系统扩建，机场油库加油系统扩建。机坪加油管线全长约7610米（其中DN400管线约7080米，DN350管线约530米），沿线设置加油栓井128套

2、紧急熔断阀128套，高点放气装置1套，低点放水装置22套，测漏井16座（DN400阀门20个，DN350阀门2个），牺牲阳极22组，电位测试井9套。2.2工程难点2.2.1工艺管道系统本工程的工艺管道系统包括铁路卸油站至油库的场外输油管线、使用油库库区工艺管线和站坪加油管线，具有现场焊接工作量大，焊接质量要求高，管内洁净度要求高的特点。施工前做好焊接工艺评定、选择经验丰富且具有相应资质的焊工；施工中严格按照焊接工艺指导书作业；清口时对管道进行封堵、对口前清除管道内的杂物；焊后及时对管道进行封堵等是保证工程质量的重要措施。作为监理，施工前要严格审核管道施工方案、焊接工艺评定和焊接工艺规程。施工

3、过程中严格检查各项技术方案的执行情况；严格进场材料报验制度，不合格的原材料不得用于工程；重点检查管内洁净度的控制情况、焊工持证上岗情况、焊口质量检测情况，确保工程施工质量。对于站坪管线系统中与道面标高有关的设备，监理将督促施工单位在站坪道面和服务车道施工时再定位施工，以保证设备定位的准确性。管线系统试压前监理将严格审查试压方案，试压过程中严格监督试压方案的执行情况。由于站坪管线系统试压、吹扫全部采用压缩空气，具有一定的危险性，监理将严格按照相关规范及技术标准的要求对试压、吹扫工程进行监督、检查和验收，确保安全和质量。2.2.2输油泵等其他工艺设备油罐、油泵、过滤器等设备的定位尺寸、安装水平度及

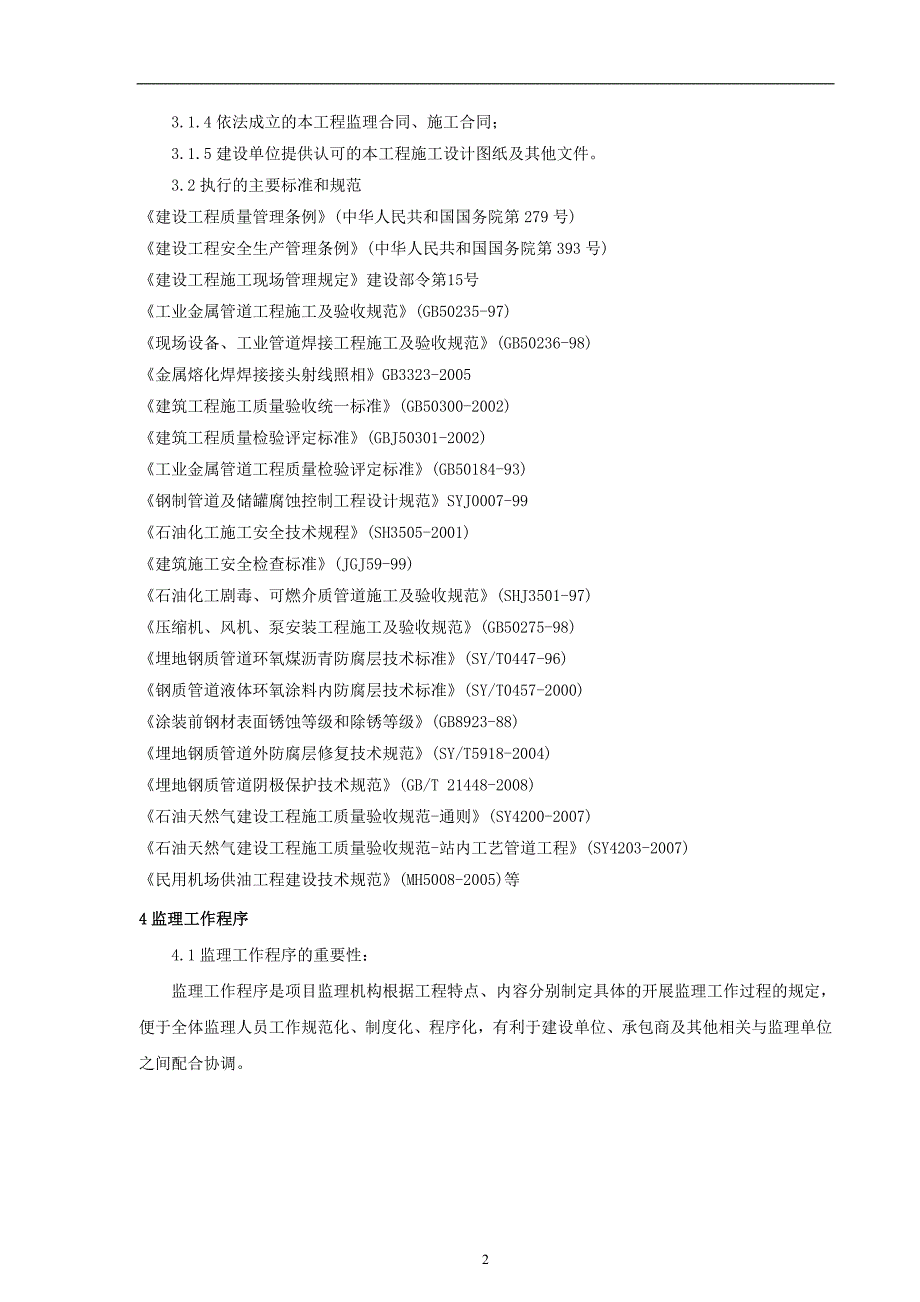

4、垂直度是施工中的重要控制项目，监理过程中监理将对上述项目进行控制。3监理工作依据3.1主要依据3.1.1国家、部颁、地方现行的有关工程建设及建设监理的各项政策、法律、法规、标准、技术规程、规范；3.1.3成都双流国际机场第二跑道和新航站楼建设项目供油工程监理规划监理规划；3.1.4依法成立的本工程监理合同、施工合同；3.1.5建设单位提供认可的本工程施工设计图纸及其他文件。3.2执行的主要标准和规范建设工程质量管理条例(中华人民共和国国务院第279号)建设工程安全生产管理条例(中华人民共和国国务院第393号)建设工程施工现场管理规定建设部令第15号工业金属管道工程施工及验收规范(GB50235

5、97)现场设备、工业管道焊接工程施工及验收规范(GB50236-98)金属熔化焊焊接接头射线照相GB3323-2005建筑工程施工质量验收统一标准(GB50300-2002)建筑工程质量检验评定标准(GBJ50301-2002)工业金属管道工程质量检验评定标准(GB50184-93)钢制管道及储罐腐蚀控制工程设计规范SYJ0007-99石油化工施工安全技术规程(SH3505-2001)建筑施工安全检查标准(JGJ59-99)石油化工剧毒、可燃介质管道施工及验收规范(SHJ3501-97)压缩机、风机、泵安装工程施工及验收规范(GB50275-98)埋地钢质管道环氧煤沥青防腐层技术标准(SY/

6、T0447-96) 钢质管道液体环氧涂料内防腐层技术标准(SY/T0457-2000)涂装前钢材表面锈蚀等级和除锈等级(GB8923-88)埋地钢质管道外防腐层修复技术规范(SY/T5918-2004)埋地钢质管道阴极保护技术规范(GB/T 21448-2008)石油天然气建设工程施工质量验收规范-通则(SY4200-2007)石油天然气建设工程施工质量验收规范-站内工艺管道工程(SY4203-2007)民用机场供油工程建设技术规范(MH5008-2005)等4监理工作程序4.1监理工作程序的重要性：监理工作程序是项目监理机构根据工程特点、内容分别制定具体的开展监理工作过程的规定，便于全体监理

7、人员工作规范化、制度化、程序化，有利于建设单位、承包商及其他相关与监理单位之间配合协调。监理工作流程总图监理阶段施工单位监理工作内容监理单位施工准备阶段参 加施工图设计交底参加和复查复 测测量资料检 查申 请单位工程开工报告审批或参与审批提供与解释承发包合同熟悉与提问提 报分包单位资质检查确认编 报施工组织设计参与审查建 立质量保证体系督促检查工程施工阶段（接下页）自 检隐蔽工程检查签认对标自检施工质量检查与旁站提报合格证工地材料设备检查确认上 报工程质量事故参加处理组织申请创优活动参加评选质量控制内容组织进行月施工计划参与审查编 报工程计量核实确认申 请变更设计参与审批或审批要 求索赔处理协

8、 调进度及投资控制内容安全文明施工控制内容编 报安全文明施工措施审 查建 立安全保证体系督促检查自 检安全文明施工状况监督检查（接上页）工程施工阶段提报资料工程质量检查报告提 报整理提报竣工文件监督检查请求验收竣工验收参 加及时处理保修工作协 调竣工验收阶段4.2施工准备阶段监理工作程序(1)设计交底前，总监理工程师组织监理人员熟悉设计文件，并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。(2)项目监理人员参加由建设单位组织的设计技术交底会，总监理工程师对设计技术交底会议纪要进行签认。(3)工程开工前，总监理工程师组织专业监理工程师审查承包单位报送的施工组织设计（方案），提出审查

9、意见，经总监理工程师审核，签认后报建设单位。(4)工程项目开工前，总监理工程师审核承包单位现场项目管理机构的质量管理体系、技术管理体系和质量保证体系，并在工程项目施工时予以确认，对质量管理体系技术管理体系和质量保证体系应审查以下内容：质量管理、技术管理和质量保证的组织机构；质量管理、技术管理制度；专职管理人员和特种作业人员的资格证、上岗证。(5)分包工程开工前，专业监理工程师审查承包单位报送的分包单位资质报审表和分包单位有关资质材料，符合有关规定后由总监理工程师签认。(6)专业监理工程师按以下要求对承包单位报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包单位报送的施工

10、测量成果报验申请表予以签认。检查承包单位专职测量人员的岗位证及测量设备鉴定证书；复核控制桩的校核成果，控制桩的保护措施以及平面控制网，高程控制网和临时水准点的测量成果。(7)专业监理工程师审查承包单位报送的工程开工报审表及相关资料，符合开工条件的由总监理工程师签发，并报建设单位。4.2.1 施工准备阶段监理工作流程1施工组织设计、施工方案2备料、材料验收3分包单位（如有）资质4施工设备进场5设计交底、图纸会审开工准备承包单位审核施工组织设计、资料审查监理工程师进场材料检查、资料审查合格、抽样送检监理工程师审查结果检验结果材料退场有关单位签署审核意见监理工程师材料进场，按要求堆放承包单位提交开工

11、报告承包单位审查开工条件监理工程师审核结果进入分部、分项工程工序施工附：1 材料设备到场情况2 材料检验报告3 施工测量放样单4 专职管理人员和特种作业人员资格证、上岗证不同意不同意合格不合格同意同意4.2.2图纸会审工作流程熟悉图纸、初审提问题各专业监理工程师监理内部会审总监主持复审整理问题清单各专业监理工程师清单问题补充各专业监理工程师清单问题复核总监理工程师问题清单汇总QA工程师在图纸审查会上提出已准备好的图纸问题清单各专业监理工程师落实清单中问题，整理归档4.2.3施工组织设计（方案）审查工作流程施工组织设计申报承包单位修改补充向承包单位询问和落实主要问题各专业监理工程师初 审各专业监

12、理工程师监理部会审项目总监主持，各专业监理工程师参加施工组织设计审批项目总监提出修改意见将批件返回承包单位并送建设单位施工组织设计付诸实施4.3施工阶段质量控制程序(1)施工阶段，承包单位必须按照已批准的施工组织设计进行安排和实施，当特殊情况方案变更时，对施工组织设计应进行调整、补充或变动，经专业监理工程师审查，并由总监理工程师签认。(2)专业监理工程师应要求承包单位报送重点部位，关键工序的施工工艺和确保工程质量的措施，审核同意后予以签认。(3)当承包单位采用新材料、新工艺、新技术、新设备时，专业监理工程师要求承包单位报送相应的施工工艺措施和证明材料，组织专题讨论，经审定后予以签认。(4)专业

13、监理工程师对承包单位在施工过程中报送的施工测量放线成果进行复验和确认。(5)专业监理工程师从以下5个方面对承包单位的试验室进行能够考核：(5.1)试验室的资质等级及其试验范围；(5.2)法定计量部门对试验室出具的计量证明；(5.3)试验室的管理制度；(5.4)试验人员的资格证书；(5.5)本工程试验项目及其要求。(6)专业监理工程师对承包单位报送的资料进行审核，并对进场的实物按委托监理合同约定或有关工程质量管理文件要求规定的比例采用平行检验或见证取样方式进行抽检。(7)监理工程师定期检查承包单位直接影响工程质量的计量设备技术情况。(8)总监理工程师安排监理人员对施工过程进行巡视和检查，对隐蔽工

14、程的隐蔽过程，下道工序施工完成后难以检查的重点部位，应安排监理员旁站。(9)专业监理工程师根据承包单位报送的隐蔽工程报验申请表和自检结果进行现场检查，符合要求予以签认。对未经监理人员验收或验收不合格的工序，监理人员拒绝签认，并要求承包单位严禁进行下一道工序的施工。(10)专业监理工程师对承包单位报送的分项工程质量验评资料进行审核，符合要求后予以签认，总监理工程师组织监理人员对承包单位报送的分部工程和单位工程质量验评资料进行审核和现场检查，符合要求后予以签认。(11)对施工过程中出现的质量缺陷，专业监理工程师及时下达监理通知，要求承包单位整改，并检查整改结果。(12)监理人员发现施工存在重大质量

15、隐患或已经造成质量事故时通过总监理工程师及时下达工程暂停令，要求承包单位停工整改，整改完毕并经监理人员复查，符合规定要求后，总监理工程师及时签署工程复工报审表，总监理工程师下达工程暂停令和签署工程复工报审表，宜事先向建设单位报告。(13)对需要返工处理或加固补强的质量事故，总监理工程师责令承包单位报送质量事故调查报告和经设计单位等相关单位认可的处理方案，监理组织机构对质量事故的处理过程和处理结果进行跟踪检查和验收。 4.3.1施工阶段质量控制工作流程承包单位达到分项工程报验条件进行自检承包单位填写 分部/分项工程报验表监理工程师审查监理工程师签认分项工程承包单位进行纠正承包单位继续施工达到分部

16、工程验收条件自检承包单位填写分项/分部工程施工报验表监理工程师审查总监理工程师签认分部工程承包单位进行纠正4.3.2交工验收阶段质量控制程序单位工程的各分项分部工程均完成，并已验收合格交工预验承包单位交工验收文件资料准备承包单位工程达到交工条件承包商申请交工预验收审查交工预验收申请监理工程师现场初验监理工程师审查文件资料监理工程师符合合同要求符合要求建设、监理、设计、施工单位验收是否通过验收工程移交进入保修期进行处理补充准备4.3.3隐蔽工程质量控制程序自检合格，签字认可后向监理报验，并附隐蔽记录、及有关施工资料承包单位监理复核提出整改要求转业监理工程师隐蔽记录单上签字认可监理工程师进入下一道

17、工序施工承包单位整改后再次申请承包单位监理再次验收下达不合格项目通知限期整改监理工程师整改后第三次申请承包单位监理再次验收下令停工整顿或向业主建议更换施工队伍总监理工程师合格合格合格4.3.4工程质量事故处理程序确定是否处理发 现 事 故事 故 调 查原 因 分 析补充调查是确定处理方案设计施工检查验收结 论确定防护措施防护措施的实施提交处理报告否4.4主要工序监理控制程序4.4.1工程材料、构配件、设备质量监理控制程序工程材料进场报验承包单位外观、几何尺寸检查监理工程师监理审查试验报告见证取样、平行取样送检监理工程师不合格合格进场使用承包单位资料审查监理工程师试验室试验4.4.2工艺管线工程

18、监理工作总流程电火花检漏 承包、监理单位不合格钢管、防腐等材料进场报验承包单位现场抽检 监理单位材料退场承包单位合格不合格合格测量放线承包单位不合格复测监理清管、组对、焊接承包单位焊口自检合格后报验承包单位整改施工单位现场检查 监理单位合格不合格专业无损检测 承包单位不合格巡视、平行检验监理单位管道内外防腐和报验承包单位防腐复验监理单位合格补口、补伤 承包单位巡视、平行检验 监理单位合格底片复评 监理单位错评、漏评底片不合格合格不合格隐蔽前防腐补口补伤 承包单位管沟报验 承包单位现场检查 监理单位不合格整改 施工单位沟底铺砂、下沟条件确认 监理单位管线下沟 承包单位管顶砂回填 承包单位合格管沟

19、开挖 承包单位合格旁站 监理单位管道试压 承包单位阀井等施工，管沟回填 承包单位交工验收投入运行（承包单位保运）旁站 监理单位管道吹扫 承包单位旁站 监理单位旁站 监理单位巡视旁站 监理单位4.4.3 管道组对监理程序： 管道组对承包单位监理工程师现场检查平行检验不合格合格进入下道工序施工承包商工程材料进场、检验承包单位组对前清管承包单位巡视监理工程师填写管道组对报验单承包单位巡视监理工程师平行检验监理工程师4.4.4管道焊接监理程序：管道焊接承包单位焊接工艺评定承包单位焊接工艺规程承包单位合格否？现场检查监理工程师核查焊口标识、平行检验焊缝外观、底片复核合格不合格合格进入下道工序施工承包单位

20、焊缝质量报验承包单位监理工程师审批1 焊工资质2 焊接设备3 焊材4 焊口组对合格巡视管道焊接条件确认监理单位4.4.5无损检测质量监理程序：焊口无损检测检测单位无损检测工艺规程或方案检测单位监理工程师审批1人员资质2. 无损检测设备3. 暗室4. 材料5. 焊缝外观检查合格巡视监理工程师复核定级不正确合格提交检测报告单、报验单检测单位评片、定级检测单位进行下道工序施工承包单位像质不合格无损检测条件确认监理单位 4.4.6预埋套管、穿管质量控制程序开工准备承包单位审核方案、措施业主、监理签字确认业主、监理单位开工报告承包单位审查作业条件业主、监理单位开始预埋套管承包单位审核结果审核结果1施工方

21、案2施工单位资质3施工设备、材料1作业人员、设备到位2技术交底3现场满足要求4管沟坐标、深度5预制套管合格6 地下管线、电缆已探清，不影响预埋套管7 技术措施到位旁站监理单位不同意同意不同意同意 同意 签署意见业主、监理单位控制穿管位置承包单位穿管测量记录承包单位监理审核穿管作业结束不同意同意试压条件承包单位确认试压条件监理工程师1 试压方案审批2 管线全部合格3 试压设备系统合格4 管顶铺砂合格5 试压报告审批6 安全设施开始试压承包单位压力升至0.6Mpa和1.2Mpa并稳压30分钟承包单位压力升至2.0Mpa并稳压4小时承包单位压力降至1.76Mpa并稳压4小时承包单位进行气密性试验承包

22、单位强度试压报告承包单位监理工程师检查签字确认试验报告承包商监理工程师检查签字确认进入下道工序施工承包单位不合格不合格合格合格4.4.7管道试压质量控制程序现场检查试压设备、系统状态、安全设施等符合要求监理巡视监理旁站监理旁站4.4.8管道吹扫监理程序准备吹扫承包单位确认吹扫条件监理工程师1 吹扫设备2 系统状态3 吹扫规程4 核查吹扫口位置5 靶片选择是否正确6 办理申请开始吹扫承包单位检查铝靶承包单位监理检查 结束见证监理工程师不合格合格不合格合格合格不合格4.4.9阴极保护监理控制程序阴极保护材料进场承包单位阳极（网）槽开挖监理工程师监理巡视阳极（网）埋设承包单位监理检查监理检查检查引线

23、与接头导电承包单位阳极（网）埋设报验承包单位阳极（网）槽报验承包单位引线、连接电线、测试电缆连接承包单位引线、连接电线、测试电缆连接处防腐承包单位恒电位仪安装、电线连接、防腐报验承包单位不合格合格监理平行检验监理平行检验监理旁站合格不合格监理平行检验测试桩穿线承包单位填写测试桩埋设报验单承包商监理检查监理检查不合格合格测试桩埋设承包单位保护参数测试承包单位阴极保护分部工程报验承包商监理检查平行检验监理工程师阴极保护施工完承包单位监理平行检验合格不合格监理平行检验见证、平行检验不合格合格5工程监理质量控制内容及方法5.1监理人员在现场质量监控中主要采取目视、量测、试验、书面检查四种方法。目视法：

24、凭借感官进行检查的感觉性检验，主要采取看、摸、敲对检查对象进行外观检查。量测法：用测量工具、计量仪器进行检查的检测方法，主要采用靠、吊、量、套等方法对检查对象进行外观检查。试验法：通过现场检查或试验室试验和无损检测对检查对象进行内在质量检查。书面检查：审查单位资质和人员资格证明，设备、材料、配件的出厂合格证、质量证明书及施工现场原始记录等。5.2质量事前控制（1）掌握和熟悉质量控制的技术依据。（2）工程所需原材料、半成品的质量控制。严把材料、设备的进场验收关，验收合格后方可用于工程。（3）审定承包单位提交的施工组织设计（方案）。（4）协助承包单位完善现场项目管理质量保证体系。（5）审核承包单位

25、关于材料试件的见证取样及试验方案。 （6）制定质量监理实施细则。5.3质量事中控制（1）施工工艺过程质量控制制定质量控制要点和控制手段。（2）工序交接检查严格执行监理程序，不经验收合格不得进行下道工序施工。（3）隐蔽工程检查验收对隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的部位进行旁站，并检查验收。（4）设计变更、工程变更和处理按监理合同及建设单位授权处理承包单位提出的工程变更，并签署意见。（5）工程质量事故处理包括质量事故原因、责任分析；质量事故处理措施、处理工程方案的审批；处理效果的检查。（6）行使质量监督权、质量否决权，下达监理指令对施工中已发生或将要发生的质量问题，责成承包单位加以

26、重视或整改，并要及时书面反馈整改结果和处理意见，形成质量环节的闭环控制。对施工质量差、管理混乱的承包单位，一票否决，下达暂停指令，必要时向建设单位建议将其逐出现场。5.4质量的事后控制（1）单位、单项工程交工验收。（2）审核整理工程技术文件资料并编目归档。5.5质量控制原则措施 1. 组织措施建立健全监理组织，完善职责分工，落实质量控制的相应责任。2. 技术措施严格事前、事中、事后的质量控制。3. 经济措施及合同措施严格质量检查和验收，质量不符合要求的不予计量工程量。5.6材料设备的质量控制措施5.6.1对工程原材料、半成品、构配件的质量控制：由于原材料、半成品、构配件的质量将构成永久性工程的

27、组成部分，其质量将直接影响工程质量，监理将以采购、进场、使用方面进行系统的监督与控制。（1）采购质量的控制:凡原材料必须有质量证明资料，构配件必须有生产许可证。外地材料及构配件应有进沪许可证。（2）安装设备、器材质量的控制:凡施工单位或业主在安装工程中的设备及器材，应按照订货合同及制造厂，出厂合格证及技术说明书予以核验。（3）材料、设备进场的质量控制:凡进场的原材料、半成品、构配件除检查施工单位的质量合格证书外，尚应按规定抽检复试、杜绝劣质材料混入于工程。（4）进口材料、设备的质量控制:对于进口材料、设备的检查验收，应按照设计文件、订货合同按国家有关规定进行。（5）材料、设备存放条件的质量控制

28、凡材料、设备进场后应按照其技术说明书要求，在存放期间的存放条件及环境、保管方法，使用时限等进行检查。防止损伤、损坏、变质、过期。经检查质量不合格者，不准使用或降低等级使用。（6）对于新材料、新型设备或装置的质量控制：应事先提交可靠的技术鉴定文件，有关试验资料和实际应用报告，由设计单位和业主认可后方可在工程中应用。57分部分项质量控制措施5.7.1给排水工程质量控制措施（1）审查承包商的专业施工方案，提出审查意见。（2）检查承包商进场施工人员、设备、机具、各种材料等施工准备情况。（3）检查各种预埋套管、预留洞口是否符合设计要求。（4）检查给排水和消防管材、卫生设备、构配件质量是否符合设计和规范

29、要求，特别是阀门的强度和严密性试验。（5）检查给排水和消防系统管道的位置、标高、连接方式、坡度、吊支架、防腐等是否符合设计和规范要求。（6）检查给排水和消防系统各种设备、构配件的安装质量是否符合设计和规范要求。（7）检查给水系统的通球、水压试验是否符合设计和规范要求。（8）检查排水系统的通球、灌水试验是否符合设计和规范要求。（9）检查消防系统的试射、水压试验是否符合设计和规范要求。5.7.2油罐安装制作工程质量控制措施（1）审查各承包商的专项施工方案，并提出书面审查意见。（2）检查承包商的人、机、开工条件，审批开工申请。（3） 审查焊接工艺评定、焊接工艺指导书、焊工资格证书。（4）审核进场钢材

30、焊材、等质量合格证明文件、检验报告。（5）检查钢板规格、厚度、表面外观质量。（6）检查油罐的预制质量，要求放样、下料、加工准确，矫正合理，外形几何尺寸良好。（7）检查油罐的安装质量，要求外形几何尺寸良好。（8）检查内浮顶、浮动吸油管的安装质量，要求联动装置应牢固、可靠，导电、导向密封装置符合设计和规范要求。（9）检查油罐充水试验情况，正负压及内浮顶升降情况。要求充水试验及内浮顶升降情况符合规范要求。5.7.3管线组对、安装质量控制措施（1）检查有无管口及管内杂物清理程序，观察管口管内杂物是否被清除。（2）检查组对使用的设备、工具、管口组对过程是否符合规范程序规定。（3）用焊缝检验尺检查对口角

31、度、组对的间隙及错边量等偏差。（4）对损伤管口和不合格管口是否进行修复并达到规定要求。（5）抽查管线安装坐标、标高、垂直度、坡度是否符合设计图纸要求。（6）检查机泵配管联接处是否有强行组以及受力情况.（7）查看施工记录核对现场质量检查员是否按规定进行现场抽检。检查质量验收是否按规定的程序进行，有关记录是否齐全完整。5.8 焊接质量控制措施（1）检查焊工资质、焊接工艺评定是否符合要求。 （2）检查焊接设备是否满足焊接工艺要求，并具有良好的工作状态和安全性能。焊接环境检查及在恶劣的天气条件下施工是否有保护措施。（3）检查使用的焊条、焊丝的规格、型号是否与焊接工艺文件中的相同。焊条焊前时间和温度，焊

32、条存放是否用焊条保温筒。（4）检查焊接工艺参数、层间温度、层间接头距离及焊渣、飞溅的打磨等是否按工艺规程要求进行。（5）检查焊缝表面质量和成型尺寸是否符合规定的要求，母材和焊缝表面的小型缺陷或损伤是否按规定进行修补。（6）检查对不合格焊口的返修实施情况，是否符合工艺要求。5.9无损检测质量控制措施（1）检查检测仪器、胶片是否满足相应检测任务的需要。（2）检查探伤人员资格证书。（3）检查射线探伤是否按规定的焊缝检测验收标准执行。（4）检测前，检查被检测区域的表面是否达到检测要求的条件。（5）无损检测人员是否按监理指令对焊口进行检测。（6）对射线照相底片进行100%复核，检查检测人员对缺陷的识别及

33、定性。（7）不合格缺陷是否及时通知委托单位进行返修处理，旁站监理不合格焊口返修，且100%复核射线底片，严格对其进行检查。（8）检查无损检测报告内容是否齐全完整，报告是否经有资格的人签发。5.10管道压力试验及吹扫质量控制措施（1）审查压力试验及吹扫方案。（2）确认管线、阀门、盲板等附属设备已按要求安装好。（4）检查试验系统、试压设备、压力表是否连接好。（5）旁站试压吹扫过程，检查试验压力，升压、稳压、降压的程序和时间是否符合规定。不合格处理后重新试压，直至试压合格。（5）检查爆破口位置。（6）核查爆破压力的选择，应控制在0.250.3Mpa之间。（7）核查爆破膜层数和厚度、清洁度。（8）检查

34、吹扫成果判定是否合格5.11阴极保护质量控制措施（1）检查材料质量、种类、规格、数量是否符合设计要求。（2）埋设前检查引出电缆与阴极、阳极接头处是否导电良好。（3）检查测试桩门启闭、密封、接线和螺栓规格符合设计要求。（4）检查电线接头处的搭接质量与绝缘质量是否符合要求。（5）检查接线桩电缆与阴极、阳极、油罐的连接是否牢固。（6）检查焊点防腐绝缘是否符合要求。（7）检查测试桩的埋设相对位置、高出地面距离。（8）检查牺牲阳极网的埋设深度、间距是否正确。（9）旁站检查阳极网的隐蔽过程。（10）检查恒电位仪的安装是否符合规范要求。（11）检查承包商保护参数测试结果，旁站平行检验保护参数。6关键点质量控

35、制措施6.1 质量控制点的等级划分根据后安油库扩建工程项目的内容，将主要工序列在附表，按各工序质量对工程最终质量影响的重要程度划分，将质量控制点的级别划分为A、B、C三个等级：A级：重要、关键工序的质量控制点（也称停止点）。B级：比较重要的质量控制点（也称见证点）。C级：一般质量控制点。6.2 质量控制点的实施程序对A级控制点的检查程序：承包单位在确认自检已经完成并有自检记录的基础上，通知监理单位、建设单位对控制点进行检查，承包单位会同监理单位、建设单位按约定时间参加控制点的检查，如检查合格按规定在交工资料上签字确认；如检查不合格要求承包单位限期整改后重新检查验收。监理单位、建设单位未按约定的

36、时间到场检查，承包单位不得进行该项工作。如果承包单位未按规定对控制点报检，监理单位、建设单位专业工程师有权要求承包单位对隐蔽工程重新剥开进行检查。检查完成后，应填写A级控制点检查记录进行备案，以防漏检。对B级控制点的检查程序：承包单位在在确认自检已经完成并有自检记录的基础上，通知监理单位对控制点进行检查，承包单位会同监理单位按约定时间参加控制点的检查，如检查合格按规定在交工资料上签字确认；如检查不合格要求承包单位限期整改后重新检查验收。监理单位未按约定的时间到场检查,可视为同意。如果承包单位未按规定对控制点报检，监理单位专业工程师有权要求承包单位对隐蔽工程重新剥开进行检查。对C级控制点的检查：

37、承包单位按规定对控制点进行检查，并填写质量控制点检查记录。专业监理工程师进行巡视检查或根据工程具体情况进行随机抽查，发现问题及时要求承包单位进行整改。6.3工程质量控制点及工程技术要求序号项目控制点质量控制措施及工程技术要求控制等级1储罐制安储罐基础1基础的坐标位置（纵横轴线）、标高、平面的水平度外型尺寸偏差应符合设计要求。2土建基础经检查、测量符合要求后，土建单位和安装单位进行土建基础中间交接，并办理移交手续。AB储罐验收1储罐型号、规格符合设计文件要求。2储罐质量证明书及性能检测报告应符合国家技术标准或设计要求。3配件齐备并按要求摆放标记。4按要求采取成品保护措施。BBCC1储罐制安储罐安
