1、扑翼飞行机器人的设计与 分析方案1绪论1.1引言目前国内外对飞行机器人的研究多集中于固定翼和旋翼类型，这两种类型的飞 行机器人各有特长，但活动场所和工作环境等都受到一定的限制。随着军事、民用的 发展和科学技术的进步，对于许多任务而言，固定翼和旋翼类型的机器人的飞行方 式是不够的。因此，为了适应任务的复杂性和环境的多样性，对具有更好机动灵 活性的飞行方式的研究是势在必行，即要在飞行方式上进行创新。与固定翼和旋翼 类型的飞行机器人相比，扑翼飞行方式由于其具有更大的机动灵活性、更好的避障能 力以及低廉的飞行费用，因而受到国内外众多研究者的广泛关注。许多国家都已在 这方面进行了研究，如美国加州大学、日

2、本东京大学等都已经在这个领域进行了深 入的研究探索工作，国内的科学家们也开始了这方面的基础研究工作。仿生扑翼飞行机器人目前还处在一个刚刚开始和兴起的阶段，虽然取得了一些 阶段性研究成果，但距离实用阶段还有很远，仍有很多理论和实践工作需要进行深 入研究。我国应利用这个有利时机，加大投入，争取在仿生扑翼飞行机器人研究 的某些关键技术方面取得突破。1.2扑翼飞行特点及其应用前景仿生扑翼飞行机器人或仿生扑翼飞行器，既属于飞行器范畴，又属于新概念的 仿生飞行机器人研究范畴，是一种模仿鸟类和昆虫飞行，基于仿生学原理设计制造 的新型飞行机器人：随着对动物飞行机理的认识和微电子机械技术（MEMS）、空气动 力

3、学和新型材料等的快速发展，仿生扑翼飞行机器人在目前己成为一个新的研究热 点。仿生扑翼飞行机器人若研制成功，它便有一些飞行机器人所不具有的优点：如原 地或小场地垂直起飞，极好的飞行机动性和空中悬停性能以及飞行费用低 廉，它将举 升、悬停和推进功能集于一扑翼系统，可以用很小的能量进行长距离飞行，因此更 适合在长时间无能源补充及远距离条件下执行任务。自然界的飞行生物无一例外地 采用扑翼飞行方式，这也给了我们一个启迪，同时根据仿生学和空气动力学研究结 果可以预见，在翼展小于15cm时，扑翼飞行比固定翼和旋翼飞行更具有优势，微型 仿生扑翼飞行机器人也必将在该研究领域占据主导地位。仿生扑翼飞行器通常具有尺

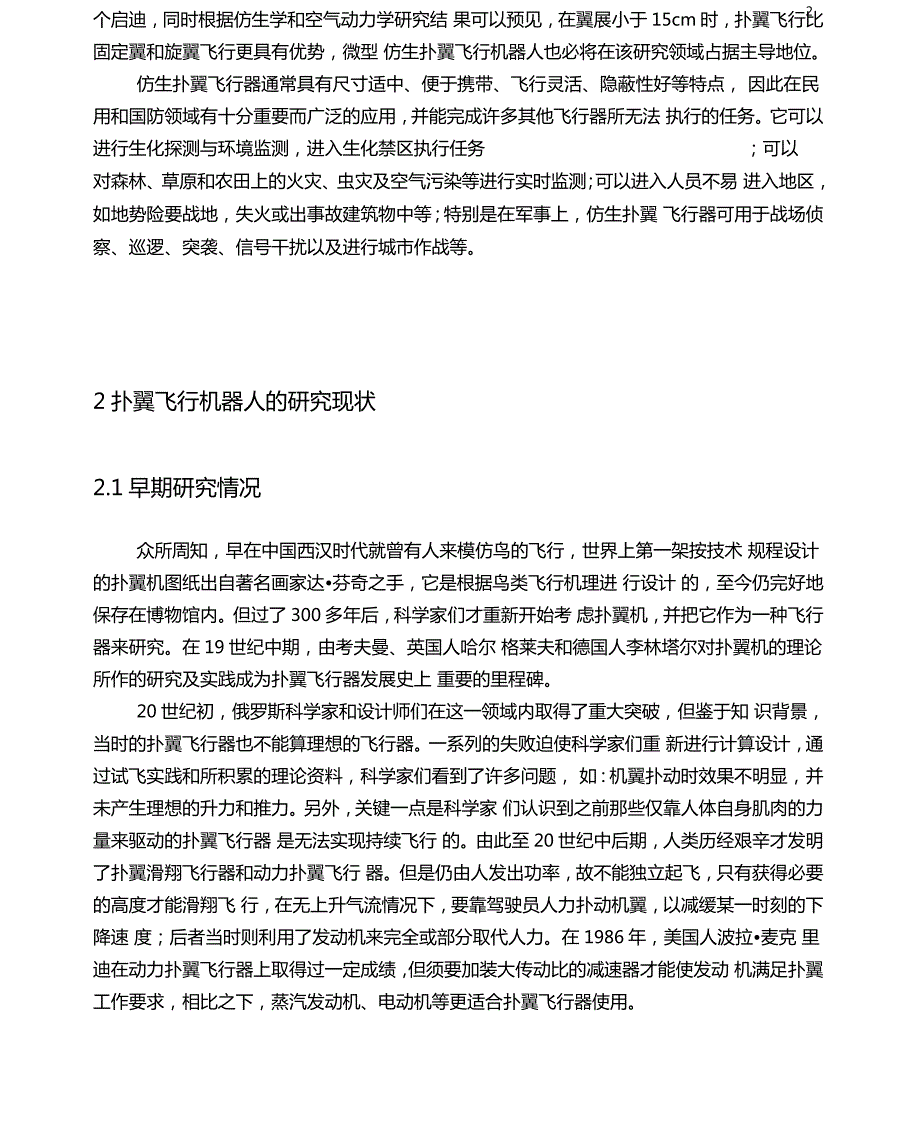

4、寸适中、便于携带、飞行灵活、隐蔽性好等特点， 因此在民用和国防领域有十分重要而广泛的应用，并能完成许多其他飞行器所无法 执行的任务。它可以进行生化探测与环境监测，进入生化禁区执行任务；可以对森林、草原和农田上的火灾、虫灾及空气污染等进行实时监测；可以进入人员不易 进入地区，如地势险要战地，失火或出事故建筑物中等；特别是在军事上，仿生扑翼 飞行器可用于战场侦察、巡逻、突袭、信号干扰以及进行城市作战等。2扑翼飞行机器人的研究现状2.1早期研究情况众所周知，早在中国西汉时代就曾有人来模仿鸟的飞行，世界上第一架按技术 规程设计的扑翼机图纸出自著名画家达芬奇之手，它是根据鸟类飞行机理进 行设计 的，至今

5、仍完好地保存在博物馆内。但过了 300多年后，科学家们才重新开始考 虑扑翼机，并把它作为一种飞行器来研究。在19世纪中期，由考夫曼、英国人哈尔 格莱夫和德国人李林塔尔对扑翼机的理论所作的研究及实践成为扑翼飞行器发展史上 重要的里程碑。20世纪初，俄罗斯科学家和设计师们在这一领域内取得了重大突破，但鉴于知 识背景，当时的扑翼飞行器也不能算理想的飞行器。一系列的失败迫使科学家们重 新进行计算设计，通过试飞实践和所积累的理论资料，科学家们看到了许多问题， 如：机翼扑动时效果不明显，并未产生理想的升力和推力。另外，关键一点是科学家 们认识到之前那些仅靠人体自身肌肉的力量来驱动的扑翼飞行器 是无法实现持

6、续飞行 的。由此至20世纪中后期，人类历经艰辛才发明了扑翼滑翔飞行器和动力扑翼飞行 器。但是仍由人发出功率，故不能独立起飞，只有获得必要的高度才能滑翔飞 行，在无上升气流情况下，要靠驾驶员人力扑动机翼，以减缓某一时刻的下降速 度；后者当时则利用了发动机来完全或部分取代人力。在1986年，美国人波拉麦克 里迪在动力扑翼飞行器上取得过一定成绩，但须要加装大传动比的减速器才能使发动 机满足扑翼工作要求，相比之下，蒸汽发动机、电动机等更适合扑翼飞行器使用。2.2国外研究现状初期的扑翼飞行机器人的发展融入了许多科学家的艰苦努力，但整体上都显得较为庞大且也相当笨重：，离实用还相当甚远，和目前发展的扑翼飞行

7、机器人相比， 也显得很笨拙，却为后期的研究工作提供了一定的理论基础和实践经验。国外对仿生扑翼飞行机器人的研究始于90年代初，目前研究工作主要包括仿生 飞行机理、微型仿生飞行机器人的设计与研制、材料及单个部件研究等几个方面。 随着MEMS技术、空气动力学和新型材料等的发展，如今的扑翼飞行机器人也越来 越灵巧且逐渐小型化，离实用也越来越近，它的发展也成为飞行器研 究领域最为热 门的前沿学科。其主要的进展有以下几方面：（一）“大扑翼”20世纪末，扑翼飞行器的发展也取得了可喜的成功。在1996年，加拿大人 詹 姆斯德拉瑞尔研制了 “大扑翼”，由24马力的两冲程超轻型发动机通过一个机械驱动装置直接与机翼

8、相连,一个链齿条装置驱动位于飞行员身后的两个构架上下运动，使机翼中段被反复抬出。在发动机转到3800转/分的最大速度时，机翼能扑动1.3次每秒。德拉瑞尔也认识到设计上最大的挑战是机翼，必须承认这 是历史上技术 最复杂的机翼。通过研究鸟类飞行的慢动作照片，结果发现在这一瞬间发生了太多 不同的运动，要模仿这些运动实在不易。在设计时，德拉瑞尔提出，只要能产生 扑动和扭转运动巧妙结合的效果就足够了，经过多年研究，他们验证了一种剪切一 弯曲设计和三轴控制方法原理的可行性，在“大扑翼”上，飞 行员通过操纵水平定面 来控制俯仰，向控制应该是扑翼的第三个功能，“大扑翼”的机翼还不行，它的机 翼设计排除了使用常

9、规的副翼进行直接滚转控制的可能，因此还得依靠方向舵。至 于滚转控制则靠的是一种偏航一滚转祸合的方法。然而理论研究和模型试验不能证 明一切，所有设计都还需在试飞中检验。今天的扑翼 飞行器就像上个世纪40年代 的超音速飞机一样，未知领域还非常多，特别是稳定性和控制问题在设计过程中依然 是非常重要的难题。遗憾的是“大扑翼”的首次试飞及改进后的试飞均未达到要 求，但它却为随后的深入研究工作提供了很好 的经验基础。（二）“夜鹰”在“大扑翼”的研究期间，加拿大人杰姆泰斯和赛德也正在尝试研制扑翼机一 “夜鹰”，他们的设计原理与德拉瑞尔的完全不同，而是更想接近鸟类的飞行方式， 因而飞行器没有垂尾和方向舵，而是

10、靠控制扑翼角度和频率来操纵，加上一个独立 控制的鸽子似的尾部上下、左右地运动或扭转着，同时在气流合适时 保持滑翔， 转向则是靠独立反向机翼弯曲。他们利用液压作动力驱动，能对扑翼角度和频率施 加直接控制，当然控制的量还得由计算机精确掌握，同时液压部件也要有很高的重 复频率和疲劳耐受力。虽然“夜鹰”在理论研究研究上渐趋成熟，但试飞结果同 “大扑翼” 一样，也未达到既定要求，故还需不断改进。（三）微型扑翼飞行器自20世纪中后期以来，鉴于仿生扑翼飞行机器人潜在的更具吸引力的应用 前 景，其在短时间内就吸引了许多研究者的关注，研究主要集中在扑翼飞行仿生机理 和扑翼结构方面，关于较大尺寸及微型扑翼的空气动

11、力学研究也逐渐成为热点。 仿生学原理方面研究工作通常分为结构、运动学和升力机理几部分进行。一些 学者对昆虫和鸟类的结构及运动学进行了比较深入的研究。了解到昆虫和鸟类与飞 行有关的奇异、微妙的结构和功能。通过吊飞和自由飞行试验研究，得到昆虫和 鸟类扑翅飞行运动模式，以及一系列有意义的飞行参数，如扑动频率、扑动幅度 等。Wooton认为昆虫飞行能力和飞行技巧的多样性大半来自于翅型多样性和微妙复 杂的运动模式。许多生物飞行的非定常机理以及生物的飞行运动模式也在模拟试验 的基础上得以提出。1973年weis-Fohg在对黄蜂的飞行运动研究的基础上，提出了一种产生升力 的“振翅拍击和挥摆急动(Clap

12、and Fling)”机构，并论述了这种机构产生瞬时升 力的 机理。1994年smith用有限元法和气动翼段法建立了飞蛾翅膀的弹性动力学与空气 动 力学耦合模型，研究了在气动力和惯性力作用下翼的各阶弯曲和扭转振型，并与刚 性翼模型进行了对比。1996年英国剑桥大学的Ellington等为研究扑翅周围的旋涡，研制了雷诺数与 天蛾相同的扇翅模型一扇板。通过风洞试验发现此扇板在下扇时产生一种强烈的前 缘旋涡，此前缘涡在上拍和下拍过程中均不脱落，他们经过分析认为前缘涡 不脱落 是昆虫翅膀产生高升力机制之一，提出曲于翅膀下拍产生前缘涡从而产生较大升力 的动态失速” (dynamics stall)机制。

13、Liu H等用数值求解Navier-Stokes方程,证 实昆虫翅膀在上拍和下拍过程中都存在附着前缘涡。1997年Hall等提出一种使扑翼大幅值拍打产生升力和推力的最小环流分布 的计算方法;Jones等系统地分析计算了单扑翼和前后组合扑翼的非定常流场、推力和功率。1999年美国加州大学伯克利分校以Dickinson为首的研究小组20在一个装 满 矿物油的油罐中对机械翅进行试验，模拟昆虫在低雷诺数下的飞行情况，得出了昆 虫依靠延迟失速(delayed stall) 旋转循环(rotational circulation)与尾流捕获(wake capture的共同作用来产生高升力的结论。另外，We

14、iShyy、Stacey等口从生物学角度出发，主要研究了低雷诺数下的扑 翼运动和柔性翼型对飞行的影响，认为柔性翅能增大升力。Srygley R B等提出昆虫 在飞行过程中根据飞行力需要，交替采用几种非定常高升力机理。Jones研制出一个 具有上下两对均可产生拍打和俯仰运动的扑翼机构，并进行了风洞试 验。仿生学原理研究的最终目的是研制成功仿生飞行机器人。以上这些研究较好地解释了一些生物的非定常高升力机理，也推动了仿生扑翼飞行关键技术的发展，但 对复杂运动研究较少，尚未形成一套完整和适用理论来指导仿生研究。另外可以发现，国际上关于大尺寸扑翼的研究已经从单纯理论分析计算开始转向研制实 际扑翼机构。微

15、型扑翼飞行器的兴起与美国国防高级研究计划局（DARPA）的重视是分不开的。早在1982年，美国加州大学伯克利分校就开始进行微型扑翼飞行的运动 机理 和空气动力学的实验研究，并在十几年研究的基础上于1998年开始实行微型扑翼飞行昆虫（Micromecha ni cal Flyi ng In sect, MFI）的研究计划，目的是模拟 苍 蝇的独特飞行性能，设计出一种能够独立自主操纵的微飞行机器，如图1所示。 该项目共分为四个阶段：叮行性分析、结构加工制作、空气动力学和机翼控制研究以 及飞控和集成综合系统研究。研究人员己对其空气动力学特性作了详细分析，设计研 制了一种仿昆胸腔结构（一种由压电执行器

16、驱动的差动机构），其能源由尾部的太 阳能电池供给，现已取得初步成功。接卜來的工作是研制机翼的闭环 控制器，通过控 制机翼产生的力的大小和改变机翼扇动模式，以使其能实现稳定飞行。图1 MFI及其独特的驱动机构美国佐治亚理工学院（GTRI）的“Entomopter是工程师Michelson和他的助手 研制的“仿昆虫微型扑翼飞行器”，如图2所示，这种微型飞行器有着与蝴蝶翅 膀相 似的机翼，机翼采用特殊结构和材料制成，可在一种往复式化学肌肉（Reciprocating Chemical Muscle, RCM）驱动下上下扑动，机翼上下扑动能根据昆虫飞行原理提供 升力，并使飞行器具有盘旋能力，尾部的天线

17、能够增加平衡作用。该扑翼飞行器的研 究者期望它能在未来的火星探测中发挥其重要作用。图2 Entomopter及其火星探测概念机日本东京大学Isao Shimoyama和他的研究小组最早从事微型仿生飞行机器 人 的研究，他们的研究重点是各种驱动器、能源以及基于MEMS技术研制仿生翅和柔性餃链机构，取得很多研究成果。图3所示为电磁场驱动的仿昆飞行机器 人。 图示结构中，板A、B、C构成了实现翅无摩擦运动的柔性机构，板B、板C与板A 上分别涂有相反磁性的磁层，翅膀上的灰色弹性薄膜是控制翅下拍时打开，上拍时闭 合。在电磁场的作用下，板B和板C朝着与板A运动方向相反的方法运动，使得翅膀上下拍动。另外，日

18、本东北大学K Shimasaki和他的研究小组也开展了电磁驱动微型仿生飞行机器人研究，如图4所示，在电磁力驱动下， 下拍时磁性翅膀向下压聚駄亚胺翅膀，两个翅膀一起向下拍动，上拍时聚駄亚胺 翅 膀在聚乙烯较链处向下弯曲，从而上下拍动产生升力差。他们的研究重点是柔性较链 和共振系统。日本研究者还研究了几种微型仿生飞行机器人，如静电场驱动微型仿生飞行机器人、螺线管驱动的仿昆拍动大模型、静电驱动的仿昆拍动小模型 等，并通过理论计算和实验初步证明微型仿生飞行机器人的可行性。图3东京大学研制的仿昆虫飞行机器人图4东北大学研制的微型飞行机器人加州大学和AeroVironment公司及加州洛杉矶大学共同研制了

19、微型扑翼飞行器，名为“ Microbaf如图5所示。该微型飞行器的研究人员通过大量实验研 究了扑 翼飞行方式的非定常空气动力学特性，并制作了一种轻型传动机构将微电机的转动转变为机翼的煽动。实验中，该飞行器的机翼能以20Hz的频率煽动，采用Nicd-50电池作为动力源，并在非控制条件下进行了18秒、46米远的飞行实验。这也是迄今为止文献公开报道的、有技术细节的、可以持续飞行的微型仿生 扑翼飞行器。美国加州大学还计划在2004年研制出翼展510mm,重46mg, 180HZ压电 石 英驱动的四翼“机器苍蝇”，又称“黑寡妇(Black Widow),如图6所示。美 国斯 坦福研究中心(SRI)和多伦

20、多大学在DARPA的资助下，设计了多种扑翼微型飞行器模 型，图7所示为他们共同研究的一种扑翼微型飞行器Mentor”，它有4片由“人工肌肉”驱动的扑动机翼和用来保持稳定的尾翼，整个飞行器约30厘米，重不到住5千克，并在2002年2月成为世界上第一架成功悬浮空中的微型 扑翼 飞行器。研制人员希望能够把它缩小至蜂鸟大小，这样它就可以被用于监视工作了。 此外，DARPA也资助了基于弹性动力和热动力的扑翼飞行器研究工作，另外几种类 型的微扑翼飞行机构也正在研制并取得了一定的成功。图5加州大学和AeroVironment公司及加州洛杉矶大学共同研制的Microbat图6机器苍蝇构想图图7 DARPA资助

21、下的“ Mentor ”此外，还有一些研究机构专门研究微型扑翼飞行机器人中单个部件，研究较多是微动力源。麻省理工正在研制微型涡轮喷气发动机/发电机组，可产生13g推力，自身重仅1g。发动机用硅制成，转速106r/min以上。美国M-DOT公司 己于 近期研制可一种微型涡轮喷气发动机，机长约7.6cm,重量85g,可以产生6.272N推力。IGR公司正在研制固体氧化物燃料电池，其能量密度是锂电池好 几 倍。2.3国内研究现状国内对仿生扑翼飞行的研究起步相对较晚，但国内科学家们始终关注着其发展 动态，近期国内不少高等院校和科研机构也开始这方面的基础和应用研究工作。仿生 学方面，张志涛等、曹雅忠等、

22、程登发等、吴孔明和郭予元、彩万志等 分别开展了生 物飞行动力学、生理学、功能形态学等方面的研究。清华大学的曾理江等人重点进行 了昆虫运动机理研究和应用以及有关昆虫运动参数的测量和 分析，在此基础上建立了 昆虫运动模型，研究了昆虫运动机理。升力产生机理方面，北京航空航天大学的孙茂等用 NavierStokes方程数值 解和涡动力学理论研究了模型昆虫翼作非定常运动时的气动力特性，解释了昆虫产生高升力的机理，在此基础上探索了微型飞行器的飞行原理，包括气动布局新 概 念、新控制方式、最大速度、允许重量、需要功率等问题。此外，北京大学、安徽工 业大学和厦门大学也对昆虫飞行产生高升力非定常机理进行了探讨。

23、南京航空航天大学的昂海松等对鸟类飞行机理进行了深入研究， 提出一种新 型的变速一折叠模型，通过非定常涡格法的计算分析了仿鸟复合振动的扑翼气动特 性。为微型扑翼飞行机器人的设计提供了一定参考依据。哈尔滨工程大学杨兰生等也对鸟扑翼模型进行分析，并提出一种仿生扑翼空间关节机构。在昆虫和鸟类飞行机理研究基础上，西北工业大学目前也正在研制微型扑翼 飞行 器，如图8所示，飞机采用聚合物铿电池和微型电动机驱动，碳纤维机架，柔性机 翼，总重约15g,扑翼频率15-20H乙 由于受电池容量限制，飞行时间约8-18So试验 样机已经在低速风洞中进行了风洞试验。南京航空航天大学胡宇群 等对微型飞行器中 的若干动力学

24、问题进行了研究，南京航空航天大学胡铃心也成功了国内第一架在空中悬浮飞行的扑翼飞行器，如图9所示。图8西北工业大学的微型扑翼飞行器图9南京航空航天大学研制的微扑翼飞行器上海交通大学蔡弘等研究了翼展50-60mm的基于电磁和基于压电驱动 的扑 翼MAV方案。中科院赵亚博也就关键力学和智能材料问题进行了研究。但总体而 言，我国在这方面的研究与国外相比尚有一定差距，尤其在实践方面更是如此，可见中国在仿生扑翼飞行器方面的研究可谓任重而道远。相信不久的将来，我 国在仿生扑翼飞行器方面的研究必能取得重大进展与突破。3扑翼机器人研制的关键技术虽然目前国内外对扑翼飞行器空气动力学、飞行力学及其实现机构的研究己取

25、 得了初步的理论和试验成果，但这些研究距离实际能够飞行的扑翼飞行器尚有一定 差距。为了实现扑翼飞行，除了应继续从理论和实验上进一步深入地研究仿 生机理 之外，非定常机理的研究、高性能的动力系统和能源问题、高效驱动机构的设计 与制造以及以后的通信与控制系统等应成为扑翼飞行器研制的关键。3.1空气动力学问题仿生扑翼飞行机器人的空气动力学问题非常复杂。由于目前研究的都是尺寸 小、速度低类的，仿生扑翼飞行机器人要在比较低的雷诺数下飞行，此时空气粘 滞 力很大，这与飞机完全不同，显然飞机的空气动力学理论不能完全适合于仿生扑翼 飞行机器人。仿生扑翼飞行研究以模仿鸟和昆虫类扑翅运动为主，但昆虫和鸟类的翅膀不

26、 像 飞机翼那样具有标准的流线型，而是类似的平面薄体结构。按照传统的空气动力学 理论，它们无法有效地利用空气的升力和阻力，因而就很难起飞。但是它们 翅膀 在拍动过程中伴随着快速且多样性的运动，这会产生不同于周围大气的局部不稳定气流，这种非定常空气动力学效应是研究和理解昆虫、鸟类飞行机理和空气动力学 特性进而实现仿生飞行的重要基础。目前仿生扑翼飞行机器人在低雷诺数下的空气 动力学问题还处在试验阶段，没有具体的理论和经验可以遵循，只能参考常规飞行 的理论和试验技术。因此应在充分认识生物飞行非定常空气动力学及翅膀运动模式 的基础上，提取精华并简化运用，以实现能有效地产生升力和推进力的仿生机构, 达到

27、实现仿生扑翼飞行的目的。器设计中所采用的一些成熟技术,如气动力计算方法与软件系统,在此基础上发展新3.2飞行动力和能源问题动力装置在仿生扑翼飞行机器人研究中起着关键作用，也是目前微型仿生扑翼 飞行机器人发展所面临的制约因素之一。动力装置要在保证整个飞行器尺寸小的前 提下，能提供足够的能量并转化为机器人所需驱动力，以及维持机载设备工作所需 电能。研制高功率和高能量密度微型动力装置和微型动力源是一个迫切需要解决的问 题。早期仿生扑翼飞行器的研究经验告诉我们，仅靠人体肌肉的力量来驱动的扑翼 飞行器是无法实现持续飞行的。由于微型仿生扑翼飞行器要求外形较小、质量轻、 驱动元件效率高、能耗少，这就要求在对

28、仿生扑翼飞行内在关系的分析了解 基础 上，对其能源动力系统的质量、大小以及功率等方面的因素对扑翼飞行驱动的作用 12进行深入细致的探讨。目前动力装置主要采用微型马达、微型内燃发动机、基于MEMS技术的微静电 致动器、压电致动器以及交变磁场驱动器、各种人造肌肉等。这些都在国内外的 研究中被尝试应用，但考虑到驱动效率，马达依然是较常用的驱动器，目前的马 达做的非常微小，如上海交大研制的直径为1mm的电磁型超微马达等。另夕卜，人造 肌肉具有稳心性好、结构紧凑、响应速度快以及具有更高的动力与质量比等特点， 也是将来的发展方向。为驱动提供能量的能源种类很多，如电化学电池、燃料电池、微型涡轮发电 机、热光

29、电发电机、太阳能电池等。由于仿生扑翼飞行机器人最终目标是自主飞 行，因此无线式供给将是以后发展的重点。考虑到扑翼飞行对质量和大小的要求， 在今后的研制过程中，电池和微型马达应是相当长一段时间内的首选对象。3.3仿生翼、扑翼机构和材料设计和制造具有非定常空气动力学特性的高效仿生翼，是仿生扑翼飞行研究中 亟待解决的问题。飞行所需气动力都是靠机翼上下拍动来产生。因此仿生翼必须轻 而坚固，能够在高频振动下不会断裂，且要能够提供足够的升力和推进力等。仿生 翼的研究包括翼的结构和形状设计、运动模式的实现、材料的选择以及与制造有关 的工艺问题。在设计过程中，翼形主要还是仿造动物翅膀形状，翼的重量 要轻， 在

30、扑动过程中还要有灵敏的柔性，当然还要通过多种翼形比较，选择最有效的形 状。进行仿生翼研究的目的并不是要完全模仿生物的翅膀来实现灵巧的运动模式，而 是在进一步研究鸟类、昆虫翅膀结构和运动特性的基础上，提取其精髓并进行简化，从而研制出更具灵活性和更优运动性能的翼形。扑翼机构也不同与一般运动机构，模仿生物的翅膀的简化运动模式，运动机构就需要实现复合运动,高频和摩擦是一个重要的问题此外，材料的选择涉及仿生扑翼飞行的整个过程，设计中的重量轻、柔性以及微型化等要求都与材料有关。另外，为保证整体重量轻，翼有一定强度且能灵活变 形，聚脂化合物及碳纤维等也被广泛采用。在研制过程中，必须综合考虑扑翼飞行 的结构特

31、性、运动和动力特性及机构制作的工艺特性要求来选择合适性能的材料。3.4通信和控制系统在仿生飞行器的发展过程以及未来的应用过程中，通信和控制系统是必不可少 的重要装备，这其中的翼变化控制和稳定性控制是控制系统研究的关键。像鸟类和昆虫一样实现对仿生扑翼飞行的控制是不现实的，控制系统须根据 实 际使用要求进行很大的简化。首先，将外部条件简化，即考虑飞行环境是理想的; 其次，可采用多级简单控制方法。另外，结合实际研制过程，遥控操作、电子调速及 2方向舵相结合的简单控制系统仍将是首选。神经网络式控制系统的发展为仿生扑翼 飞行器的控制系统研究提供了很好的前景。此外，该类飞行器在执行任务时往往要远离操纵者，

32、这就要求飞行器必须具备 灵敏的通信系统，来实现对飞行器的控制及传递收集到的有价值信息等。研制适合 的GPS接收机和地面匹配系统是较为前沿的通信方式，这对该类飞行器的发展来说 是非常必要的。目前适用于仿生飞行器的通信系统仍处于不断发展阶段，但随着电 子、计算机技术的快速发展，更加先进的通信技术肯定能够得以实现。14两类扑翼式飞行方式的比较自然接种扑翼式飞行方法主要有两种，一种是常见的鸟类的飞行方式，另一种 是昆虫的飞行方式，两者都是扑翼式飞行，但是飞行的机理、飞行方式却不尽相 同，下面我们进行全面的分析。4.1鸟类的飞行机理鸟类通过扑翼能产生大部分的升力和前进力，此外鸟类也借助大气实现翱翔和 滑

33、翔飞行，这两部分介绍已经比较成熟。这里主要对鸟的扑翼过程进行分析。扑翼是鸟类所共有的飞行方式。鸟翼从功能上分为两部分，外翼和内翼。内翼 的作用与飞机的机翼相似，它主要由伯努利原理产生升力，是鸟翼中弯度最大的部 分，鸟通过自体控制内翼在飞行过程中的适时迎角而不产生失速，获得飞行所需的 部分升力。外翼同样能产生升力，但是它主要产生前进力。与内翼相比较，这部分 弯度较小，同时更具有柔韧性。通常鸟在扑翼过程中翼根和翼梢之间会形成几何相对扭转外翼部分的扭转比较 大，带动内翼作小角度扭转。当向下扑翼时，翼内侧产生升力和阻力（合力F方向如 图10 （ a）所示），翼外侧产生升力和推进力（合力F方向如图10

34、c）所示）， 如此在整个翼面上形成的总空气动力方向指向前上方（可分解为向上的总升力和向 前的总推进力）。图10扑翼的扭转受力示意为了更好地说明鸟的扑翼运动，通过观察可以发现，鸟翅在正常飞行（不考虑起飞降落）时的运动可分解为三个关键部分：垂直运动（上扑下扑）：轴向运 动（翅的扭转）；翅的折叠（上扑过程中）。鸟翼的各个部分的运动示意如图11 所示。外翼的活动范围要比内翼大得多，前臂部的扭转运动能使翅的每一部分获得 不同的迎角，其适时扭转作用就是在升力和阻力之间寻找最优点。另外，在上扑过 程中，垂直方向阻力会急剧增大，这时翅膀就会依靠折叠和展羽运动来减小迎风的有效面积，从而减小阻力。鸟在飞行过程中

35、主要依靠尾翼的弯曲与扭转和肘部的弯曲 来控制身体的平衡并做出各种飞行姿态。前臂拄转迎角产生羽毛图11鸟翅的详细分解及运动示意鸟在扑翼过程中就是结合鸟翅各个部分的协调灵活运动来产生有效的升力和前进力。除此之外，动物仍需要依靠由扑动引起的空气动力效应来推进52oKnoiler和Betz分别在1909和1912年首先独立地提出了对扑翼推进的解释。Katzmayr则在1922年对Knoller-Betz效应进行了试验验证。1935年，VonKarman和Brugers对实验中观测到的尾涡所诱导出的阻力或推力提出了理论上的解 释。当位于尾涡中心面上方的一组涡按顺时针转动，而位于下方的按逆时针转动时，在

36、尾涡中心面附近将形成一个方向与来流方向相反的流动区域，如图 12所示， 这是带来阻力的尾涡的特征；反之，当位于尾涡中心面上方的一组涡按逆时针转 动，而位于下方的按顺时针转动时，在尾涡中心面附近形成一个量值更大且方向与 前方来流方向一致的流动区域，如图13所示，此时尾涡诱导出推进力。在滑翔飞行 时， 动物身后形成的尾涡与图12中的性质相同，此时它们的飞行阻力具有较大的涡阻含 量。而当动物进行简单扑翼时，扑翼诱导出的则是与图2巧中性质相同的尾涡， 于是扑翼上便有推力的产生。类似图13的简单扑翼使很大一部分扑翼功率以涡的形式消耗在尾涡中，除非扑翼频率非常低，否则推进效率相当低。图12诱导出阻力的尾涡

37、图13诱导出推力的尾涡4.2昆虫的飞行机理4.2.1昆虫飞行的非定常特性昆虫的飞行机理要比鸟类的飞行机理复杂的多，昆虫的飞行雷诺数远远小于 鸟 类，传统的空气动力学无法解释昆虫在低雷诺数环境下飞行。然而，昆虫在飞 行器所无法比拟的。行时能携带两倍于自身重量的物品,其飞行技巧也是令人惊叹的，是任何现有的飞参照螺旋桨推进理论中的前进比（Advanee Ratio,亦称相对进距）定义，可以定义扑翼飞行中的前进比J为飞行速度与扑翼翼尖运动的平均速度之比其中u是飞行速J2 flI是迎长，f是扑翼频率，为弧度表示的扑翼幅度。一般地，非定常飞行状态时前进比JV1,而准定常以及定常飞行时的前进比Jlo自然界的

38、大黄蜂、黑蝇和果蝇它们自由飞行时的前进比分别在 0.66, 0.50 和.033左右。一般来说，体重小于55g的昆虫和一些鸟类都处于非定常区域。 所 以，昆虫包括小鸟的飞行机理要用非定常空气动力学解释。4.2.2昆虫翅膀的形状和结构要解释昆虫的高升力机理，必须先弄清其翅膀的结构，昆虫的高升力与其翅 膀 的微妙结构是分不开的。虽然昆虫种类繁多，翅膀形状和结构也各不相同，但具有 很多共同点。如图14所示，通常翅膀形状呈三角型，具有三边：靠近头部的称为前 缘，靠近尾部称为内缘和后缘，其余一边称为外缘。但在昆虫飞行机理和 生飞行进 行，照固定基语，后和外同称为后缘。图14昆虫翅膀的形状和结构一些昆虫翅

39、膀厚度只要1微米，却能承受住飞行中产生的强大气动力，主要 是 因为翅膀是由坚韧而又富有弹性以及具有一定刚度翅脉组成。翅脉由纵向翅脉和横向翅脉组成，就像骨架一样对翅面起着支撑、加固作用。纵向翅脉沿翅长度 方 向外伸，类似悬臂梁结构，其横截面在翅根部较大并由翅根向翅尖逐渐减小，横向 翅脉将纵向翅脉相互连接在一起，纵横向翅脉连接后类似于桁架结构，从结 构上来 说提供了很大的强度和刚度。昆虫为了在飞行过程中产生足够升力，就不能只是简单地、不加扭转地反复扑 动两翅，需要通过翅膀的灵巧变形，利用空气动力学效应来产生足够有效的升力。 昆虫使其翅灵巧变形的方法很多，而下面几种是最常用的：第一，昆翅都能在一定范

40、围内扭转和翻转，因而在扑翅过程中其迎角不断变 化，这点和鸟的翅膀一样，翅翼发生螺旋形状扭转，很像螺旋桨的推进面的弯曲 形状;同时也利用翅膀扑动过程中和涡相关的非沱常机理來产生大部分升力。第二，翅的弯度（翅前缘到后缘的凸曲线的曲率）能够改变。风洞测试表明， 同样大小的两块板在不失速的前提下，弯度越大的板获得的升力越大。仿生学研 究表明，昆翅在一个扑动循环中有大部分时间是弯曲的。第三，昆虫能够改变其翅翼的受力面积，使上下扑动产生升力系数差。生物 学研究表明：有些种类的蝴蝶能够通过改变前后翅的相互叠合程度来改变翅的总面 积;蝗虫则能在上扑时将其后翅收缩到半折叠状态，以减小其后翅面积。第四，昆虫能采用

41、倾斜的扑翅平面，使得其在向前飞行时，翅下扑相对与空 气的速度要大于上扑时。当需要使用接近水平面的扑翅平面时，昆虫会将其整个 躯体向前倾斜来做到这一点。生物学研究表明，构成昆虫翅膀的生物材料非常刚硬，也具有较大的弹性模 量，柔性对于飞行是有益的，翅膀柔性越大，飞行机动性和灵活性越大。4.2.3昆虫飞行的非定常高升力机理昆翅在一个扑动循环中的运动可以分为四个部分：当翼翅以很大的攻角在空 气中扫掠时的两个平动（下挥和上挥）和当翼翅在转变扫掠方向时的两个快速转 动（顺翅和反翅）。在这个过程中，昆虫通过翅膀的变化就能产生大于自身体重许 多倍的升力，有关这个过程非定常流动机制的解释主要有：（1）拍击与挥摆

42、 （Clap and Fling）拍击一挥摆机制可以分为四个过程，如图15所示。首先，两翅总是在其向上 扑动的顶点处拍到一起（A）。然后两翅绕其后缘逐渐旋转并从前缘处分开（B）。 这时两翅间夹角增大，强迫空气流入两翅分开时造成的真空中，随着两翅交角增 大，空气流动使得翅表面很快形成两个相反的附体环流（C） o当翅张开到一定角 度，两分开，各自扑动，这时翅表面各有一个附体环流，使得下扑时产生尽可能大 升力（D）。这种靠翅膀旋转可以产生环流及升力的机理还未完全得到了解，但 事实 上多飞行动物都利用这一机制，如鸽子起飞时所需要的大升力便是由翅膀背部拍挥 摆而产生的。1D图15合拢和分开机制(2) 前

43、缘涡和延迟失速昆虫翅膀以大迎角扑动时，由于在翅膀前缘处有压力梯度，流体在前缘处产 生 分离，便形成如图16(a所示前缘涡。由于涡的快速转动，在翅上表面形成 低压区， 因而产生升力。前缘涡产生能瞬时增大升力，涡的分离又会使升力顺时减小，但昆虫翅膀不会 像飞机机翼一样由于分离而发生失速现象。前缘涡产生后就向上表面后缘流去，由 于在很短的瞬间内，翅膀的快速翻转使前缘涡不会与翼翅分离，此时涡又重新附着在前缘，使得翅前缘在整个扑动过程中都有前缘涡附着， 都有升力产生， 从而形成延迟失速。(3) 旋转环流当翼翅接近折返点时，翼翅开始绕着展向轴快速转动，如图16(b)、(c)、(d)所 示，此时翼翅的转动增

44、加了围绕翼翅的转动环量，同样使得翼翅的升力获得增加。这是一种与马格斯(Magnus Effect)性质相同的机制。(4) 尾流捕获尾流捕捉机制如图16(e)所示。昆虫翅膀每一次拍动后都产生一个诱导尾涡，这 是由翅膀在流体中平动和旋转引起的。翅膀拍动速度特别快，在前一行程尾流 还没 来得及散开时，翅膀迅速改变方向，向后推动这个搅动空气。扑翼使很大一部分扑 翼功率以涡的形式消耗在翅尾涡中，而尾流捕获恰好能有效回收损失的能量，提高 昆虫飞行效率，显著地增加了翼翅的升力。(a)阿 0(d)(e)图16昆虫扑翼产生高升力的机制5扑翼飞行机器人的设计及分析仿生翼及其运动系统是仿生扑翼飞行机器人的关键所在，

45、能否设计出结构合 理、工作效率高的仿生翼及其运动系统是整个机器人设计成败的决定性环节。翼的结构及运动方式对动物的飞行起着非常重要的作用。 从总体来看，目前对仿生 翼的研究是零散的，尚缺乏深层次系统和全面的理论研究。本文在对扑翼飞行有了 一定的理解后，对扑翼机器人进行仿生机械设计、分析。对扑翼机器人的设计重要集中在以下几个方面进行：扑翼运动机构的设计、仿 生翼的设计、动力源设计、运动控制机构的设计、机器人控制系统的设计。我们可 以得到如图17的仿生扑翼飞行机器人的主要组成部分示意图。图17仿牛扑翼飞行机器人的主要组成部分5.1扑翼运动机构的选择参考国内外的文献，我们可以看到，根据所设计的扑翼机器

46、人是仿鸟还是仿昆 虫，扑翼运动机构的种类主要有两种。一种是连杆机构，由电动机驱动；一种 是共 振机构，由压电晶体的逆压电效应驱动。这两种机构都可以有效的产生围绕 某轴的 摇杆运动，从而驱动仿生翼进行扑翼运动，产生升力和前进力。但是这两种机构又 各有各的特点，连杆机构的特点是扑翼运动的幅度较大，可以产生较大的升力和前 进力，并且机构容易实现，有很成熟的机械设计机构町以参考，但是也存在着一定 的问题，那就是结构较大，较为容易磨损，只能用于仿真“较大”的鸟类或昆虫， 要应用于仿真较小的鸟类或昆虫，则须依靠MEMS技术，这就受制于MEMS技术的水平程度。这种机构应用比较成熟，有较多的成功的案例，给 扑

47、翼式机器人带来了希望。共振机构的结构较为简单，且结构尺寸明显减小，可以 用于仿真尺寸很小的昆虫类，它利用压电晶体的逆压电效应，用电压产生的相应 压电晶体的位移来作为直线驱动，并未驱动中间传递机构，而是直接利用电压来 驱动“翅”来产生相应的摆动。这种“翅”利用单层或者多层压电晶体与弹 性层（如薄钢片）横向或纵向叠加而成，当给压电晶体通电的时候，压电晶体产生一定 的位移，带动弹性层一起运动，当电压的频率较高时，翅膀振动的频率就 较高， 当振动的频率与机构的固有频率相同时，整个机构就会产生共振，这时翅膀振动 的幅值最大，产生的升力也就最大，最终实现扑翼飞行。但是这种机构也有它本 来的缺陷。首先是振动
