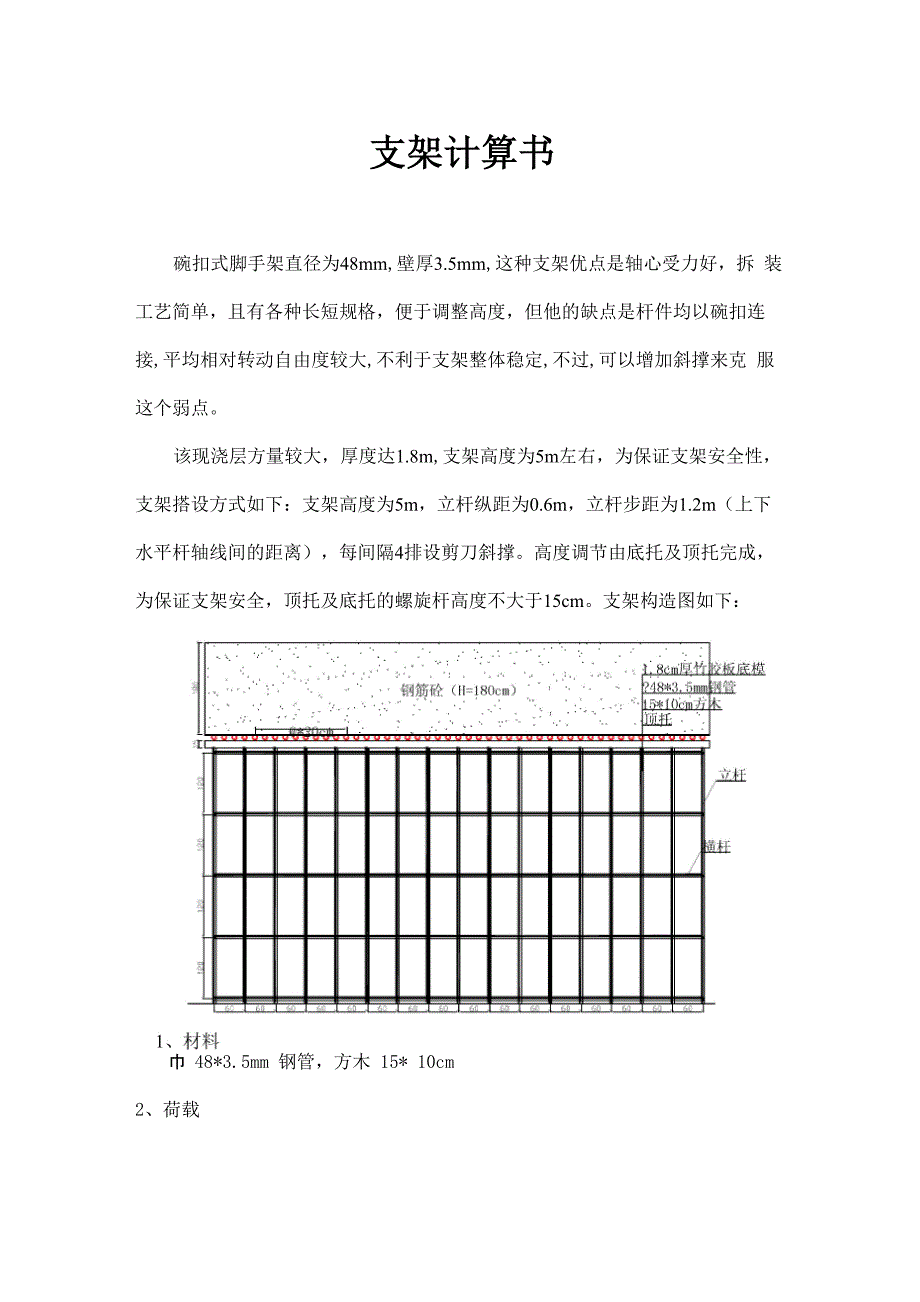

1、支架计算书碗扣式脚手架直径为48mm,壁厚3.5mm,这种支架优点是轴心受力好，拆 装工艺简单，且有各种长短规格，便于调整高度，但他的缺点是杆件均以碗扣连 接,平均相对转动自由度较大,不利于支架整体稳定,不过,可以增加斜撑来克 服这个弱点。该现浇层方量较大，厚度达1.8m,支架高度为5m左右，为保证支架安全性， 支架搭设方式如下：支架高度为5m，立杆纵距为0.6m，立杆步距为1.2m（上下 水平杆轴线间的距离），每间隔4排设剪刀斜撑。高度调节由底托及顶托完成， 为保证支架安全，顶托及底托的螺旋杆高度不大于15cm。支架构造图如下：巾 48*3.5mm 钢管，方木 15* 10cm2、荷载钢筋砼

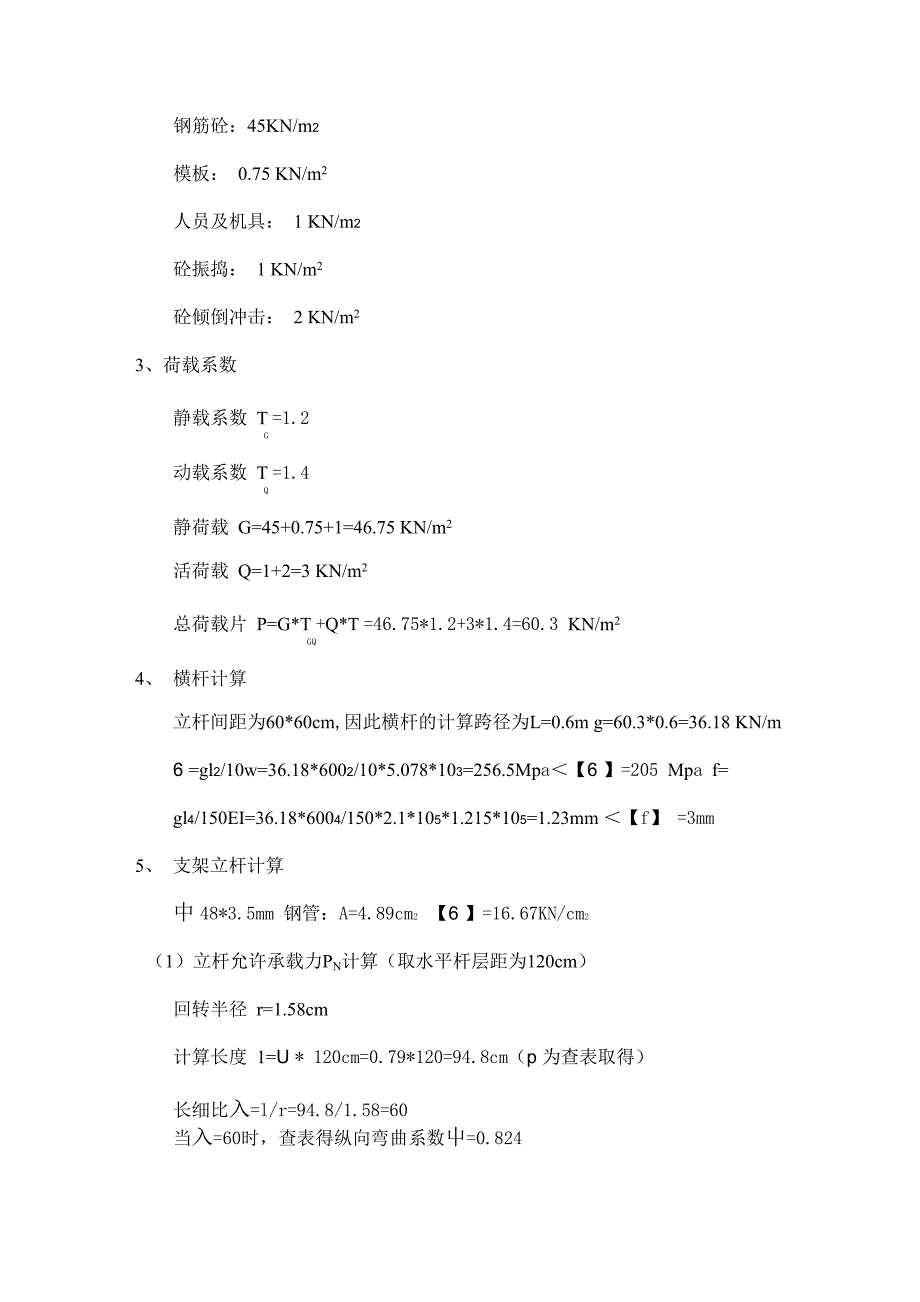

2、45KN/m2模板： 0.75 KN/m2人员及机具： 1 KN/m2砼振捣： 1 KN/m2砼倾倒冲击： 2 KN/m23、荷载系数静载系数 T =1.2G动载系数 T =1.4Q静荷载 G=45+0.75+1=46.75 KN/m2活荷载 Q=1+2=3 KN/m2总荷载片 P=G*T +Q*T =46.75*1.2+3*1.4=60.3 KN/m2GQ4、横杆计算立杆间距为60*60cm,因此横杆的计算跨径为L=0.6m g=60.3*0.6=36.18 KN/m6 =gl2/10w=36.18*6002/10*5.078*103=256.5Mpa【6 】=205 Mpa f= gl4

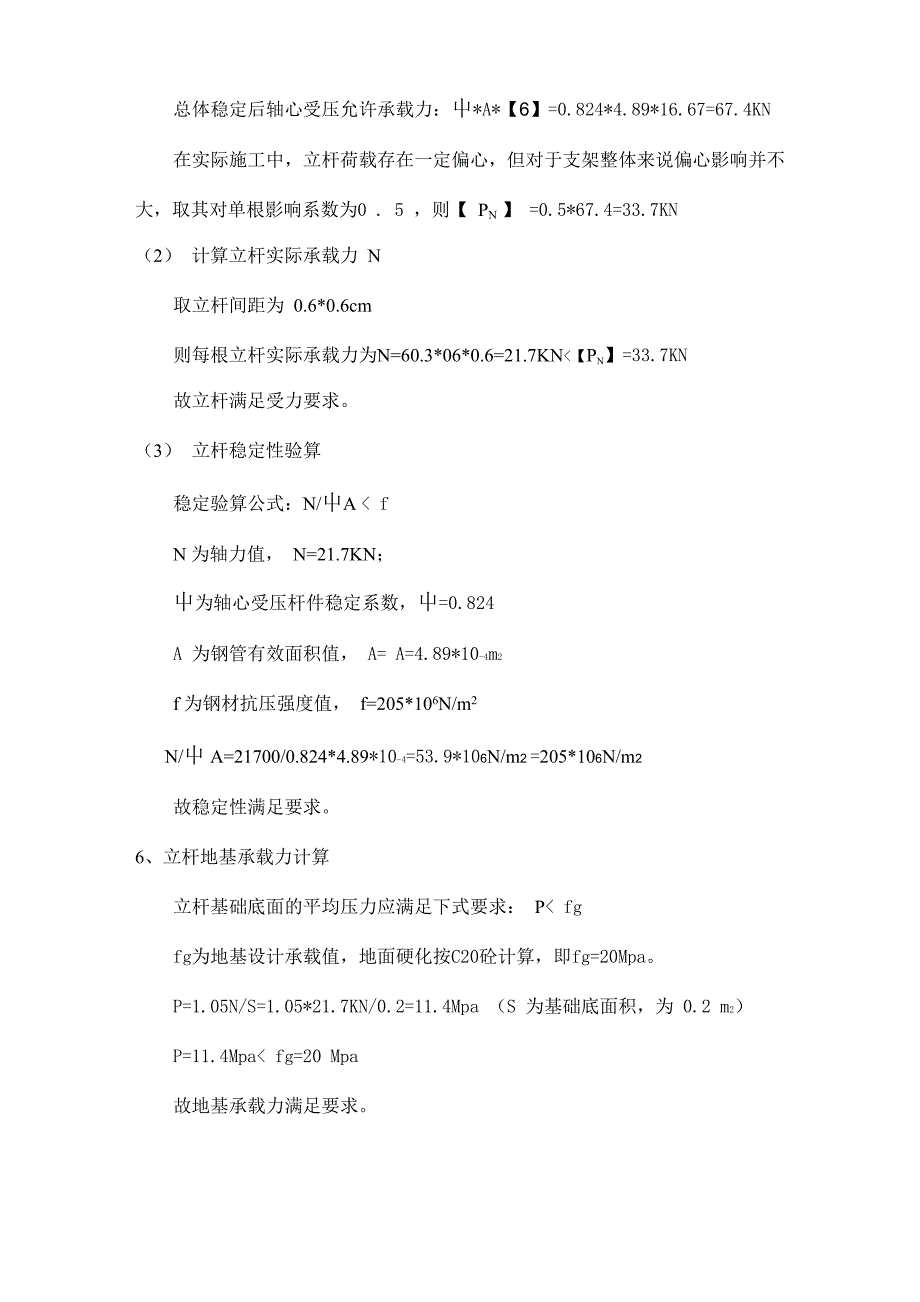

3、/150EI=36.18*6004/150*2.1*105*1.215*105=1.23mm 【f】 =3mm5、支架立杆计算中 48*3.5mm 钢管：A=4.89cm2【6 】=16.67KN/cm2（1）立杆允许承载力PN计算（取水平杆层距为120cm）回转半径 r=1.58cm计算长度 1=U * 120cm=0.79*120=94.8cm（p 为查表取得）长细比入=l/r=94.8/1.58=60当入=60时，查表得纵向弯曲系数屮=0.824总体稳定后轴心受压允许承载力：屮*A*【6】=0.824*4.89*16.67=67.4KN在实际施工中，立杆荷载存在一定偏心，但对于支架整体来
4、说偏心影响并不大，取其对单根影响系数为0 . 5 ，则【 PN 】 =0.5*67.4=33.7KN（2）计算立杆实际承载力 N取立杆间距为 0.6*0.6cm则每根立杆实际承载力为N=60.3*06*0.6=21.7KN【Pn】=33.7KN故立杆满足受力要求。（3）立杆稳定性验算稳定验算公式：N/屮A fN 为轴力值， N=21.7KN；屮为轴心受压杆件稳定系数，屮=0.824A 为钢管有效面积值， A= A=4.89*10-4m2f 为钢材抗压强度值， f=205*106N/m2N/屮 A=21700/0.824*4.89*10-4=53.9*106N/m2 =205*106N/m2故稳定性满足要求。6、立杆地基承载力计算立杆基础底面的平均压力应满足下式要求： P fgfg为地基设计承载值，地面硬化按C20砼计算，即fg=20Mpa。P=1.05N/S=1.05*21.7KN/0.2=11.4Mpa （S 为基础底面积，为 0.2 m2）P=11.4Mpa fg=20 Mpa故地基承载力满足要求。
