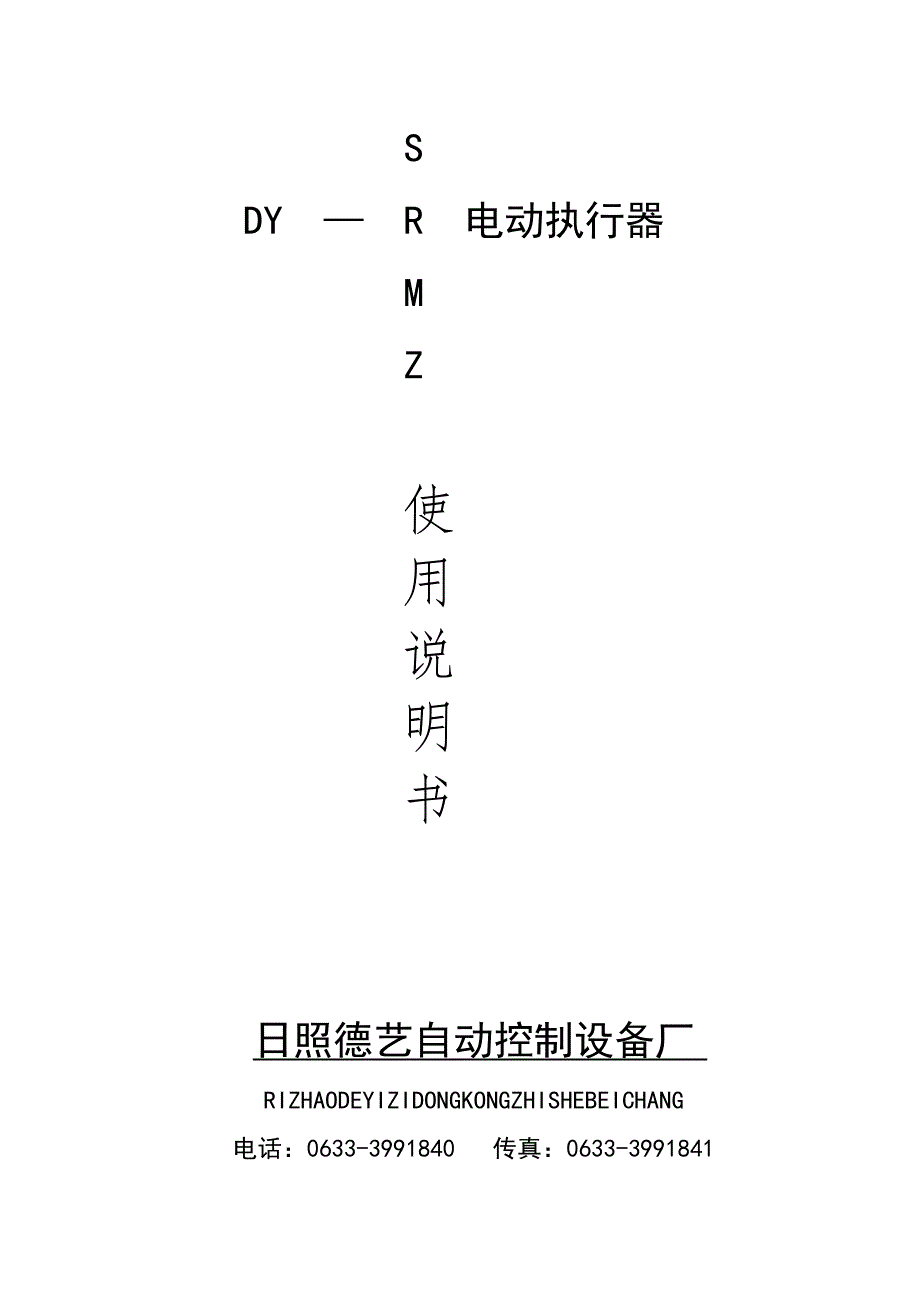

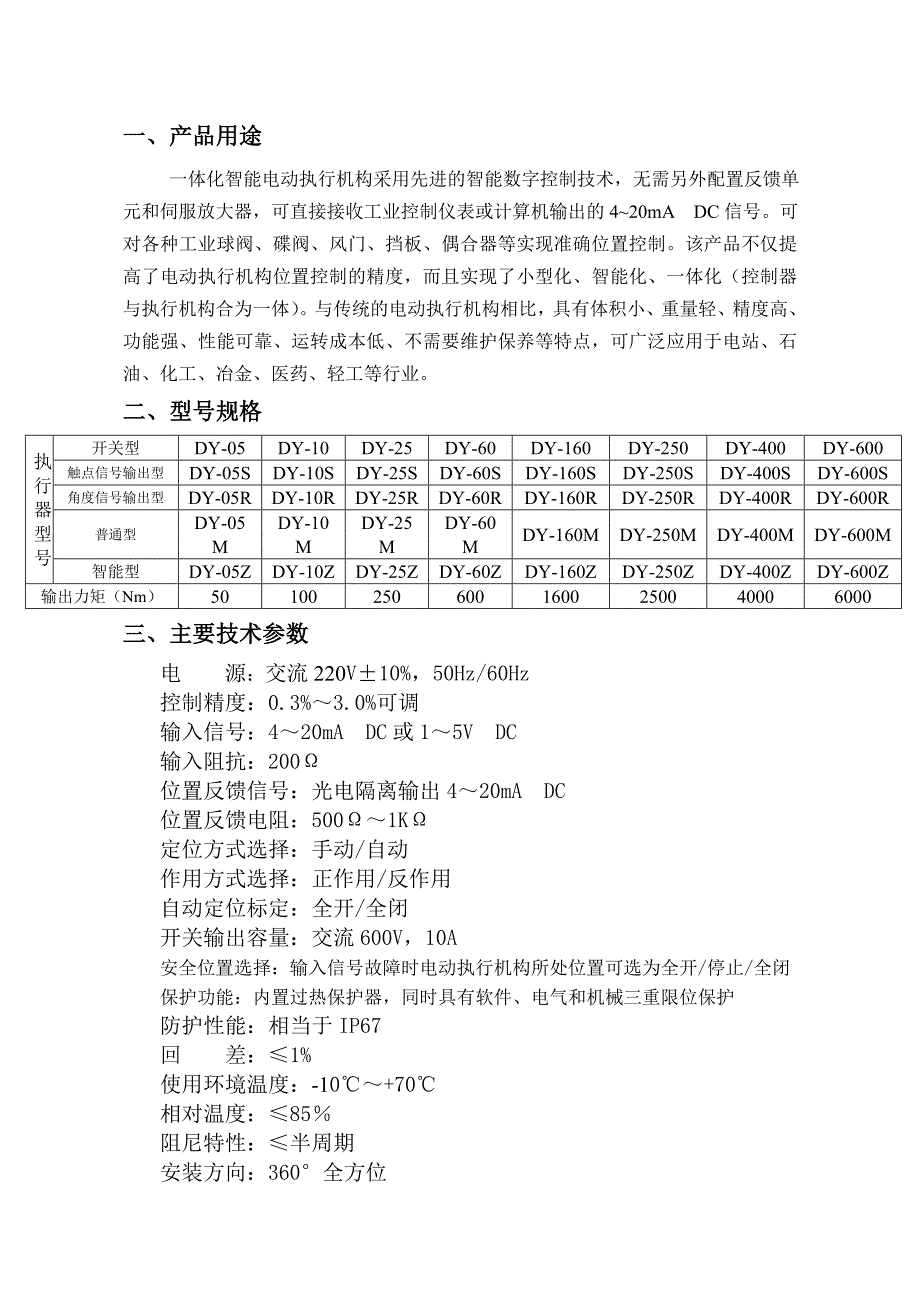

1、 SDY R 电动执行器 MZ使用说明书日照德艺自动控制设备厂 RIZHAODEYIZIDONGKONGZHISHEBEICHANG电话：0633-3991840 传真：0633-3991841一、产品用途 一体化智能电动执行机构采用先进的智能数字控制技术，无需另外配置反馈单元和伺服放大器，可直接接收工业控制仪表或计算机输出的420mA DC信号。可对各种工业球阀、碟阀、风门、挡板、偶合器等实现准确位置控制。该产品不仅提高了电动执行机构位置控制的精度，而且实现了小型化、智能化、一体化（控制器与执行机构合为一体）。与传统的电动执行机构相比，具有体积小、重量轻、精度高、功能强、性能可靠、运转成本低
2、不需要维护保养等特点，可广泛应用于电站、石油、化工、冶金、医药、轻工等行业。二、型号规格执行器型号开关型DY-05DY-10DY-25DY-60DY-160DY-250DY-400DY-600触点信号输出型DY-05SDY-10SDY-25SDY-60SDY-160SDY-250SDY-400SDY-600S角度信号输出型DY-05RDY-10RDY-25RDY-60RDY-160RDY-250RDY-400RDY-600R普通型DY-05MDY-10MDY-25MDY-60MDY-160MDY-250MDY-400MDY-600M智能型DY-05ZDY-10ZDY-25ZDY-60ZDY-
3、160ZDY-250ZDY-400ZDY-600Z输出力矩（Nm）501002506001600250040006000三、主要技术参数电 源：交流220V10%，50Hz/60Hz控制精度：0.3%3.0%可调输入信号：420mA DC或15V DC输入阻抗：200位置反馈信号：光电隔离输出420mA DC位置反馈电阻：5001K定位方式选择：手动/自动作用方式选择：正作用/反作用自动定位标定：全开/全闭开关输出容量：交流600V，10A安全位置选择：输入信号故障时电动执行机构所处位置可选为全开/停止/全闭保护功能：内置过热保护器，同时具有软件、电气和机械三重限位保护防护性能：相当于IP67

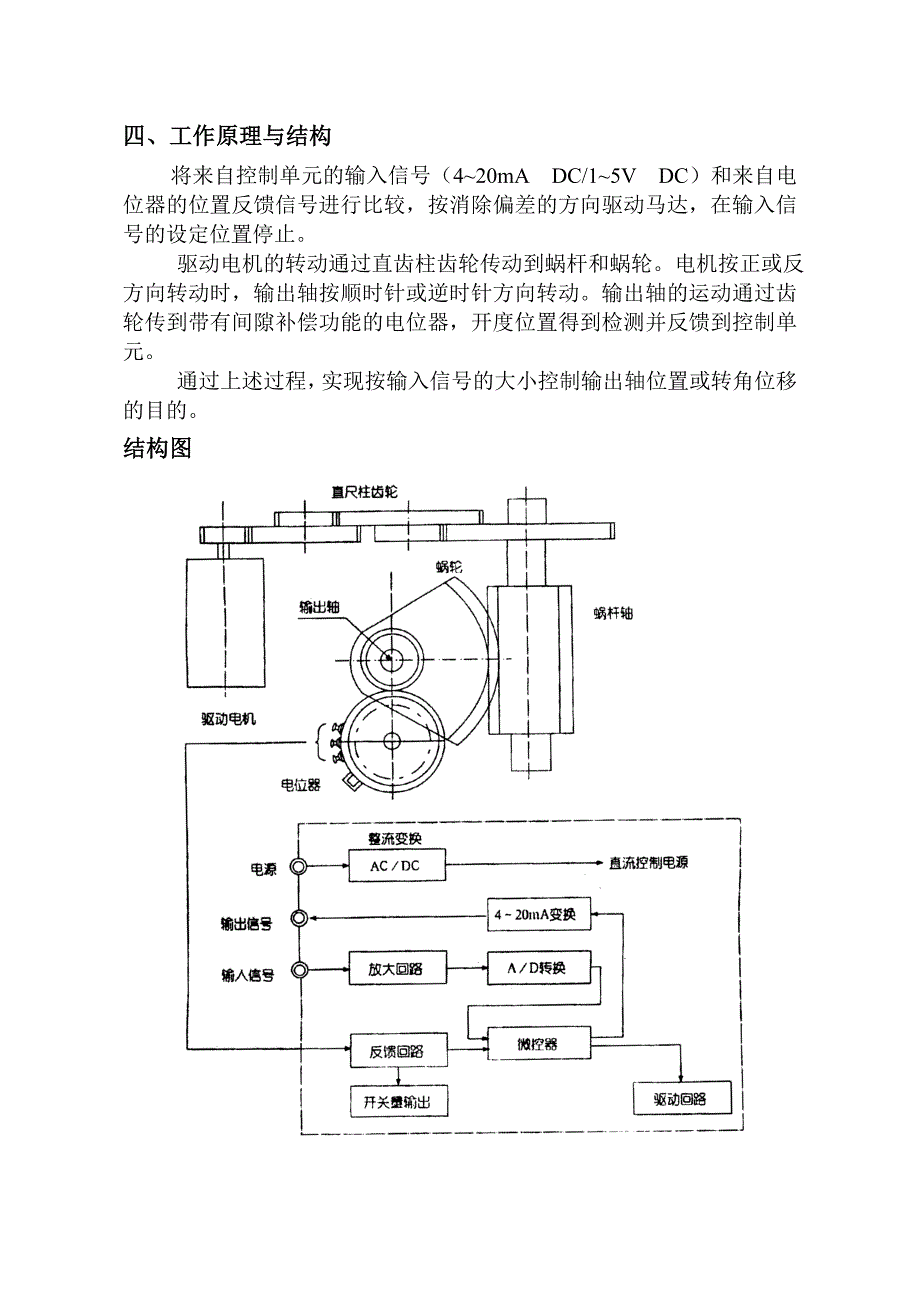

4、回 差：1%使用环境温度：-10+70相对温度：85阻尼特性：半周期安装方向：360全方位四、工作原理与结构 将来自控制单元的输入信号（420mA DC/15V DC）和来自电位器的位置反馈信号进行比较，按消除偏差的方向驱动马达，在输入信号的设定位置停止。 驱动电机的转动通过直齿柱齿轮传动到蜗杆和蜗轮。电机按正或反方向转动时，输出轴按顺时针或逆时针方向转动。输出轴的运动通过齿轮传到带有间隙补偿功能的电位器，开度位置得到检测并反馈到控制单元。通过上述过程，实现按输入信号的大小控制输出轴位置或转角位移的目的。结构图五、安装与外型尺寸5-1外型及安装尺寸5-3安装注意事项 室内安装注意事项 属非防爆
5、产品，所以不要安装有爆炸性气体的室内。 安装在有水飞溅的地方时，要加装防护盖，以策万全。 请预留进线、手动时所需要的空间。 室内安装注意事项 请加装防护盖，以确保使用无忧。 注：拆装执行器的电气盖、接线盖时要将螺钉（缺少螺钉要补齐）拧紧，这样才能达到防水防尘的效果。一旦进入雨水，会瞬间损坏电气部件。六、配线连接图 6-1电源配线请使用外径尺寸是911的电缆。使用电线管时，其外径尺寸也必须是911。如果电缆直径与电线管的直径不符合要求，可能会造成机内进水而损坏机器。6-2配线工程 使用电线管时，要充分采取防水对策。 如图所示，机器高于电线管，电线管内水珠不会流进执行机构，以确保机器安全。七、 电
6、气接线图八、限位开关的调整方法注意：执行机构上电调试前，必须进行限位开关的调整，否则会损坏机构和执行对象（如阀门、风门、挡板、偶合器勺管等）。关行程调整：用手柄往关方向转动执行机构，将执行对象（阀门、风门、挡板、偶合器勺管等）至全闭，然后将手柄回转壹圈，调整关行程挡块，使关行程开关刚好动作，并锁紧螺钉。开行程调整：用手柄往开方向转动执行机构，将执行对象至全开，然后将手柄回转壹圈，调整开行程挡块，使开行程开关刚好动作，并锁紧螺钉。九、 一体化智能执行器的调试与标定执行器上电调试前必面进行第八项的关行程与开行程的调试1、 上电，此时显示阀位实际开度值，执行器处于自动状态。2、 点按S键切换为手动状态，分别按键和键，执行器应对应为“开方向”和“关方向”趋势动作，否则检查定位器与执行器之间的六线插件是否连接正确、可靠。3、然后按下列流程图进行设定调试：
