普乐特变频型空压机控制器与各类变频器联网通信.doc

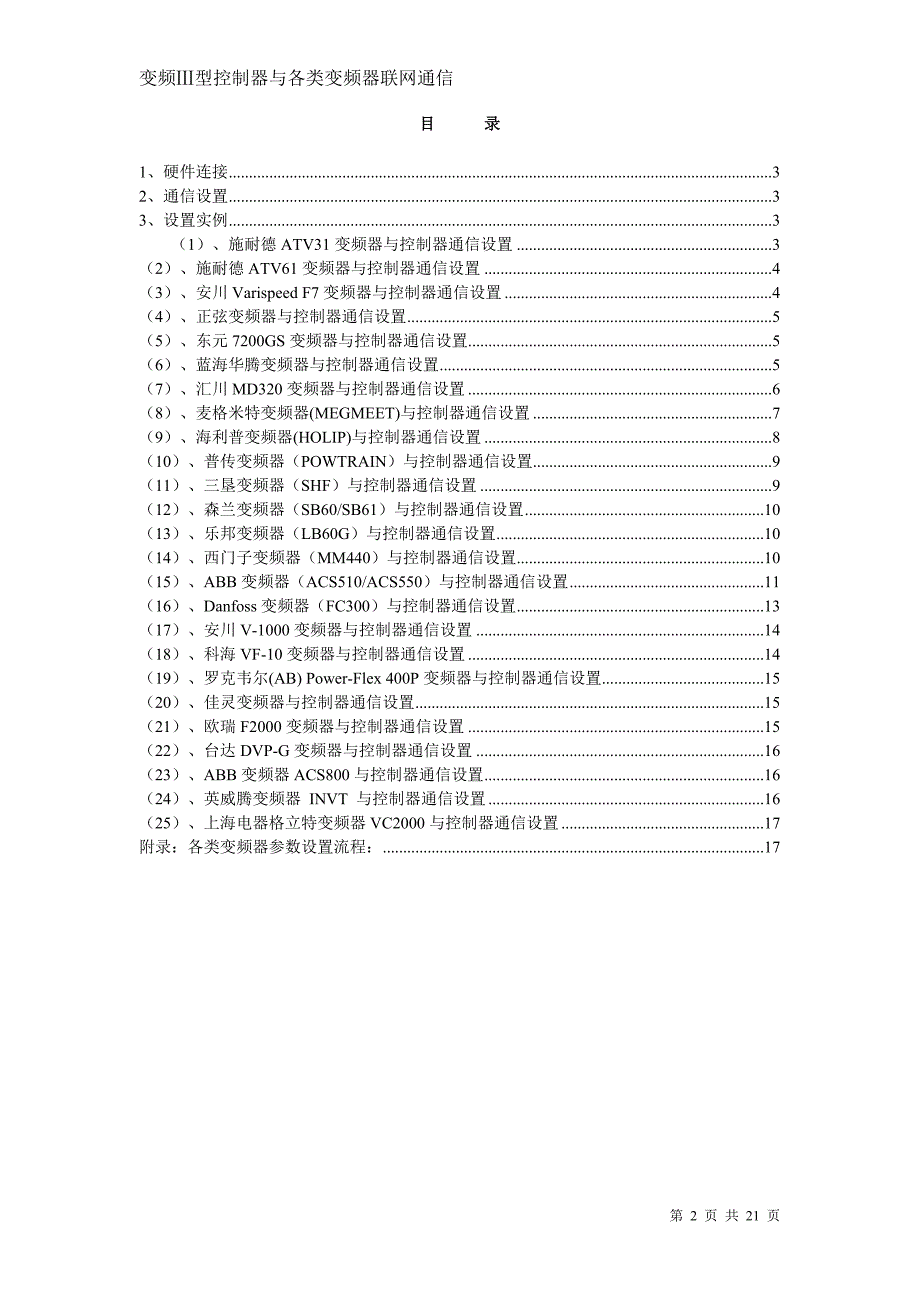

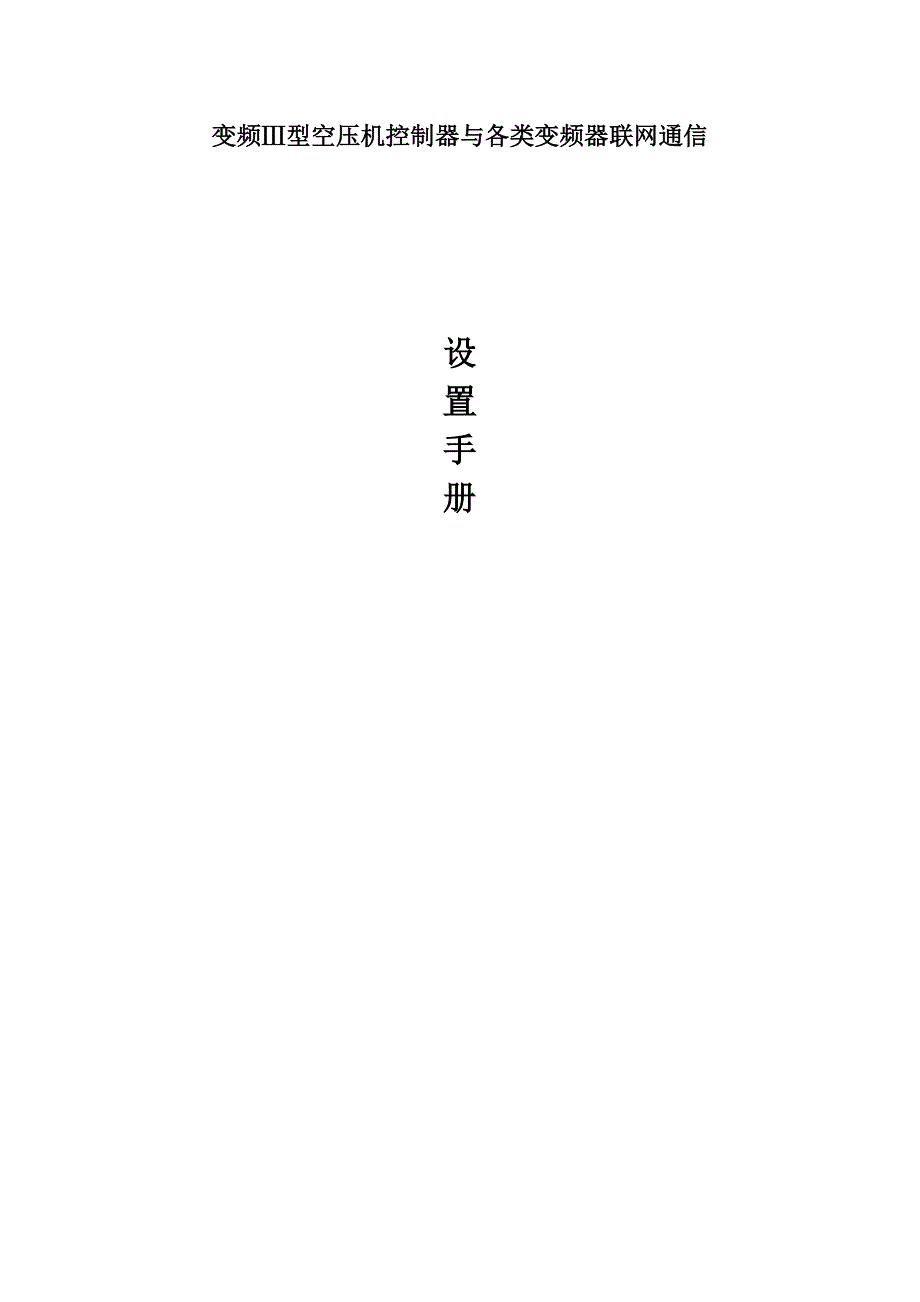

1、变频型控制器与各类变频器联网通信变频型空压机控制器与各类变频器联网通信设置手册 目 录1、硬件连接32、通信设置33、设置实例3（1）、施耐德ATV31变频器与控制器通信设置3（2）、施耐德ATV61变频器与控制器通信设置4（3）、安川Varispeed F7变频器与控制器通信设置4（4）、正弦变频器与控制器通信设置5（5）、东元7200GS变频器与控制器通信设置5（6）、蓝海华腾变频器与控制器通信设置5（7）、汇川MD320变频器与控制器通信设置6（8）、麦格米特变频器(MEGMEET)与控制器通信设置7（9）、海利普变频器(HOLIP)与控制器通信设置8（10）、普传变频器（POWTRAI

2、N）与控制器通信设置9（11）、三垦变频器（SHF）与控制器通信设置9（12）、森兰变频器（SB60/SB61）与控制器通信设置10（13）、乐邦变频器（LB60G）与控制器通信设置10（14）、西门子变频器（MM440）与控制器通信设置10（15）、ABB变频器（ACS510/ACS550）与控制器通信设置11（16）、Danfoss变频器（FC300）与控制器通信设置13（17）、安川V-1000变频器与控制器通信设置14（18）、科海VF-10变频器与控制器通信设置14（19）、罗克韦尔(AB) Power-Flex 400P变频器与控制器通信设置15（20）、佳灵变频器与控制器通信设置

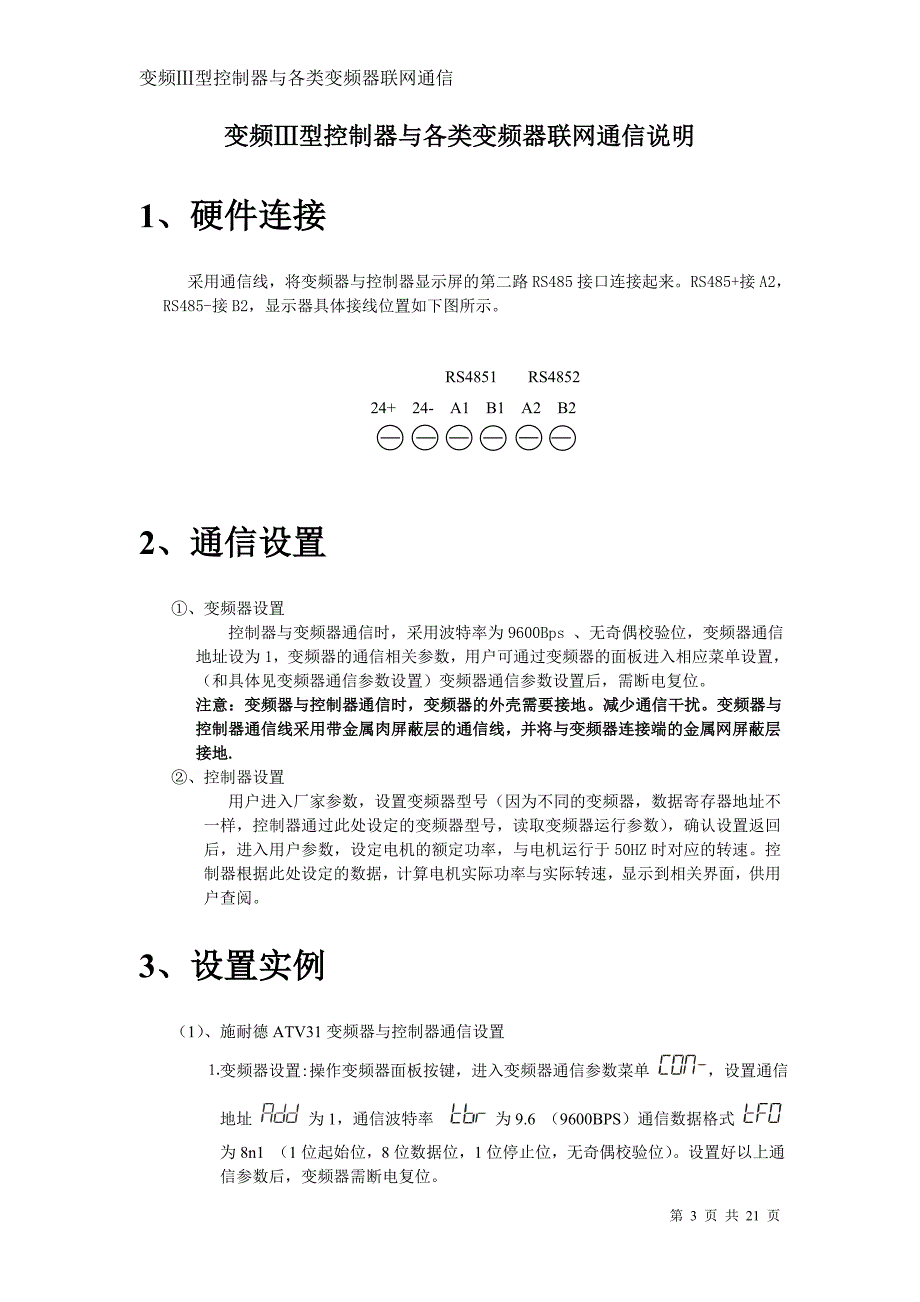

3、15（21）、欧瑞F2000变频器与控制器通信设置15（22）、台达DVP-G变频器与控制器通信设置16（23）、ABB变频器ACS800与控制器通信设置16（24）、英威腾变频器 INVT 与控制器通信设置16（25）、上海电器格立特变频器VC2000与控制器通信设置17附录：各类变频器参数设置流程：17变频型控制器与各类变频器联网通信说明1、硬件连接 采用通信线，将变频器与控制器显示屏的第二路RS485接口连接起来。RS485+接A2，RS485-接B2，显示器具体接线位置如下图所示。24+ 24- A1 B1 A2 B2RS4851RS48522、通信设置 、变频器设置 控制器与变频器通

4、信时，采用波特率为9600Bps 、无奇偶校验位，变频器通信地址设为1，变频器的通信相关参数，用户可通过变频器的面板进入相应菜单设置，（和具体见变频器通信参数设置）变频器通信参数设置后，需断电复位。 注意：变频器与控制器通信时，变频器的外壳需要接地。减少通信干扰。变频器与控制器通信线采用带金属肉屏蔽层的通信线，并将与变频器连接端的金属网屏蔽层接地. 、控制器设置 用户进入厂家参数，设置变频器型号（因为不同的变频器，数据寄存器地址不一样，控制器通过此处设定的变频器型号，读取变频器运行参数），确认设置返回后，进入用户参数，设定电机的额定功率，与电机运行于50HZ时对应的转速。控制器根据此处设定的数

5、据，计算电机实际功率与实际转速，显示到相关界面，供用户查阅。3、设置实例 （1）、施耐德ATV31变频器与控制器通信设置 变频器设置:操作变频器面板按键，进入变频器通信参数菜单 ，设置通信地址 为1，通信波特率 为9.6 （9600BPS）通信数据格式 为8n1 （1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上通信参数后，变频器需断电复位。 控制器设置：进入厂家参数，设置变频器型号为ATV31，再返回用户参数，进入压力、温度、变频参数预置菜单，设置电机额定功率及额定转速（50Hz）。（变频器传输的功率值是相对于电机额定功率的百分比）控制器利用此处设置的功率值与变频器传输来的功率

6、比值，计算电机的实际功率。若用户此处设置错误，将导致显示的功率错。控制器根据当前电机运行频率与50Hz时额定转速，计算电机当前实际转速，若用户额定转速设置错误，将导致显示的电机实际转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位：0.1V； 电机功率：1%；输出频率：单位：0.1Hz（2）、施耐德ATV61变频器与控制器通信设置 变频器设置:操作变频器面板按键，首先进入变频器通信参数菜单 ，再进菜单 ，设置通信地址 为1，通信波特率 为9 6 （9600BPS）通信数据格式 为8n1 （1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上通信参数后，变频器需断电复位

7、 控制器设置：进入厂家参数，设置变频器型号为ATV61，再返回用户参数，进入压力、温度、变频参数预置菜单，设置电机额定功率及额定转速（50Hz）。（变频器传输的功率值是相对于电机额定功率的百分比）控制器利用此处设置的功率值与变频器传输来的功率比值，计算电机的实际功率。若用户此处设置错误，将导致显示的功率错。控制器根据当前电机运行频率与50Hz时额定转速计算电机当前实际转速，若用户额定转速设置错误，将导致显示的电机实际转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位：1V； 电机功率：1%；输出频率：单位：0.1Hz4.通信线制作：水晶头弹片朝下，水晶头朝前，从左到右数第四根

8、线是RS485+、第五根线是RS485-。（3）、安川Varispeed F7变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。 H5-01：设置从机地址，此处设为1。 H5-02：设置波特率，此处设为3，对应9600BPS。 H5-03:设置校验位，此处设置为0，无奇偶校验。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为CIMR-F7B，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处

9、是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。Varispeed F7变频器能将电机的功率传输上来，所以控制器中不需要设置电机额定功率，选择Varispeed F7变频器时，此项参数设置无意义。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位：0.1V； 电机功率：0.1KW；输出频率：0.1Hz(输出频率的单位在变频器参数o1-03中设置) （4）、正弦变频器与控制器通信设置 1 变频器设置：l 设置变频器通信地址为1；通信波特率为9600BPS;校验方式设为无校验（1位起始位，8位

10、数据位，1位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。 F5.28：本机地址号码。此处设置为1。 F5.29：通信波特率，此处设为2，对应9600BPS。 F5.30：通信校验方式，此处设置为0，无校验。 l 通用速度给定方式：F0.09，此处设置为3,选择420mA电流输入（输入信号接入IS端子）。l 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为SINE303，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。

11、若用户此处设置错误，将导致显示的电机转速错。SINE303变频器能将电机的功率传输上来，所以控制器中不需要设置电机额定功率，选择SINE303变频器时，此项参数设置无意义。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 0.1V； 电机功率：0.1KW；输出频率：单位：0.01Hz。（5）、东元7200GS变频器与控制器通信设置1变频器设置：l 设置变频器通信地址为1；通信波特率为9600BPS;校验方式设为无校验（1位起始位，8位数据位，2位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。l 变频器地址：Sn-30 设置为1。l 通讯波特率和校验方式：Sn-31=1000

12、l Sn-04:设成0100 频率来自外部端子。 控制器设置：进入厂家参数，设置变频器型号为7200GS，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。7200GS变频器能将电机的功率传输上来，所以控制器中不需要设置电机额定功率，选择7200GS变频器时，此项参数设置无意义。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 1V； 电机功率：0.1KW；输出频率：单位：0.01Hz。（6）

13、蓝海华腾变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。 PC.00：设置波特率，此处设为5，对应9600BPS。 PC.01：设备通信格式，奇偶校验。此处设置为0，1位起始位，8位数据位，无奇偶校验。 PC.02：设置变频器通信地址，此处设为1。 P0.03：控制运行模式，设置为0 V/F控制 P0.04：1 1：AI1 模拟量给定； P0.06：1 运行命令给定方式 P0.08：3 加速时间0 P0.09：3 减速时间0 P0.14：25 频率下限

14、P3.09：1 防反转选择 P5.00：2 X1 端子输入功能选择 P6.00：4440 P6.01：20% P7.02：14 P8.00：0 P9.01：2 P9.02：2940 更多参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为V5H，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。V5H变频器能将电机的功率传输上来，所以控制器中不需要设置电机额定功率，选择V5H变频器时，此项参数设置

15、无意义。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 1V； 电机功率：0.1KW；输出频率：单位：0.01Hz。（7）、汇川MD320变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n2设置好以上参数后，请断电复位。 FD-00：设置波特率，此处设为5，对应9600BPS。 FD-01：设置数据格式，此处设为0，对应8N2。 FD-02：设置变频器通信地址，此处设为1。 FD-05：设置为1 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为MD320，再返回用户参数，进入压力、温度、变频参数预置菜单，根

16、据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 MD320变频器电流单位根据功率不同分档：75KW以下，电流单位是二位小数，75KW以上（包括75KW）电流单位是1位小数位。所以用户需在电机功率里正确设置电机的额定功率，若用户设置错误，会导致显示电流值放大或缩小10倍。 通信数据单位： 电机电流：75KW以下，单位：0.01A，75KW以上（包括75KW），单位0.1A；电机电压：单位： 1V； 电机功率：0.1KW；输出频率：单位：0.01Hz。 硬件

17、接线及设置:(以下内容仅供参考) F5-02:2 TA TB输出选择 故障输出 接控制器的变频器故障输入点14、22 F0-02:1 命令源选择,端子命令通道. F0-03:3 模拟量由AI2给定 F0-09:0 运行方向:方向一致 F4-00:1 DI1端子选择 :正转运行. （8）、麦格米特变频器(MEGMEET)与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n2设置好以上参数后，请断电复位。 13_00：设置数据格式，此处设为0，对应8N2（1起始位、8数据位、2停止位、无校验）。 13-01：设置波特率，此处设为2，对应9600BPS。

18、13-02：设置变频器通信地址，此处设为1。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为MEGMEET，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 0.1V； 电机功率：1%(以2倍电机额定功率为100%)；输出频率：单位：0.01Hz。 4420mA信号输入： 03_00:速度指令给定通道设置为4 ，对应AI2

19、 控制器的420mA信号输出端子（13、21）连接到变频器信号输入端子(07_AI2、06_GND) 5.启动变频器信号输入： 03_01:速度控制运行命令通道设置为1 或2 （见变频器说明书P111） 控制器启动变频器信号输出端子（37、40）连接到变频器信号输入端子（22_X1、21_G24） 6.变频器故障复位信号输入： 09_04:X5数字输入端子功能设置为6 异常复位命令。 09_08:数字输入端子正反逻辑设定，万位X5设置为1 控制器故障复位信号输出端子（38、40）连接到变频器输出端子（26_X5、21_G24）.控制器有故障时，38、40号端子接通，有信号输出，故障复位后断开。

20、 7.变频器故障信号输出： 将变频器故障输出端子连接到控制器变频器故障输入14号端子（常闭，有故障时断开）. （9）、海利普变频器(HOLIP)与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式RTU 8n1，设置好以上参数后，请断电复位。 CD162：设置数据格式，此处设为3，对应8N1（1起始位、8数据位、1停止位、无校验），RTU。 CD161：设置波特率，此处设为1，对应9600BPS。 CD160：设置变频器通信地址，此处设为1。 CD182：设置为0，选择海利普通信协议。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为

21、HOLIP，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 0.1V；输出频率：单位：0.01H；海利普变频器无功率输出。 4420mA信号输入： CD034=1，选择运行频率来源为外部端子；CD065=3，外部模拟量通道选择4-20MA的电流输入。控制器的420mA信号输出端子（13、21）连接到变频器信号输入端子AI和ACM；（其中AI为正

22、端输入） 5.启动变频器信号输入： CD033=1，运行指令来源选择为外部端子，CD050=02，变频器正转运行有效，控制器启动变频器信号输出端子（37、40）连接到变频器信号输入端子FOR与DCM，变频器正转启动； 6.变频器故障复位信号输入： CD052=10，异常复位命令； 控制器故障复位信号输出端子（38、40）连接到变频器输入端子RST和DCM，控制器有故障时，38、40号端子接通，有信号输出，变频器复位，故障复位后，断开。 7.变频器故障信号输出：将变频器输出端子CD058设置为02，没有故障时，FA，FB吸合,FB,FC断开；有故障时，FA，FB断开,FB,FC吸合。故障输出端子

23、连接到控制器变频器故障输入14号端子（常闭，有故障时断开）（10）、普传变频器（POWTRAIN）与控制器通信设置变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;设置好以上参后，请断电复位。 F73y11：通信波特率，设置为3，对应9600BPS。 F73y12：本机通信地址，设置为1。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为POWTRAN，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设

24、置错误，将导致显示的电机转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 1V；输出频率：单位：0.01Hz。 44-20mA电流信号控制变频器频率做如下设置：F04 ： 2 F05 ： 1 F69o04 ：4变频器输入信号端子：I2 V3（地） 接控制器输出的4-20mA电流.控制器控制变频器运行端子 37 40 接变频器 FWD Com端子控制变频器正转,用于启动变频器。 5变频器故障输出端子接到控制器14号端子与22号端子上，（有故障时，断开） 6控制器38、40号端子输出故障复位信号，可用于复位变频器，变频器有故障时，38、40号端子闭合，用户按复位键复位故障后，3

25、8、40号端子断开。（11）、三垦变频器（SHF）与控制器通信设置变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式8n1,选择对通信电文附加校验和，通信方式设为RS485通信.有串行通信功能。设置好以上参数后，请断电复位。 CD142：设置有无电文校验和，此处设为1，对通信电文附加校验和。 CD143：设置2，选择RS485通信。 CD146：设置为1，有串行通信功能。 CD147：通信地址设置为1，将变频器通信编码设置为1。 CD148：通信波特率，设置为4，对应9600BPS。 CD149：校验位，设置为0，无校验位。 CD150：停止位，设置为1，1位停止位。 更

26、多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为SHF，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 0.1V；输出频率：单位：0.01Hz。 4420mA信号输入： 设定频率采用420mA的方式，需要设定功能代码F1002=8（外部端子VIF1输入）。420mA电流输入信号接入信号端子：IRF/VRF2 ACM CD00

27、2:6CD001:2启动变频器信号：接入DZ1 DCM1Cd063:P50 （频率增益）FB FC变频器故障输入点，常闭（12）、森兰变频器（SB60/SB61）与控制器通信设置变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式8n1,设置好以上参数后，请断电复位。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为SB60/SB61，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导

28、致显示的电机转速错。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 0.1V；输出频率：单位：0.01Hz。（13）、乐邦变频器（LB60G）与控制器通信设置变频器设置: 变频器地址设为2，波特率9600，1位起始位，8位数据位，1位停止位，无校验。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为LB60G，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据单

29、位： 电机电流：单位：0.1A；电机电压：单位：1V；输出频率：单位：0.01Hz。（14）、西门子变频器（MM440）与控制器通信设置 变频器设置: 参数等级专家级：P0003=3 参数不过滤：P0004=0 COM口使能：P20090=1 （参考）波特率9600：P20100=6 变频器地址设为1：P20110=1USS通信中PZD长度：P20120=0USS通信中PKW长度：P20130=4 更多通信参数请查阅用户手册（13。3） 控制器设置：进入厂家参数，设置变频器型号为MM440，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ

30、时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据： 西门子变频器传输电流、电压、频率、功率时采用浮点数，控制器与变频器上显示数据会有一定误差。 （15）、ABB变频器（ACS510/ACS550）与控制器通信设置1：RS485通信端口：传动的端子X1:28 32 用于 RS485 通讯。 注意A、B、屏蔽线与地线标识。为了激活串行通讯，设置参数9802 COMM PROTOCOL SEL( 通讯协议选择） = 1 ( 标准MODBUS)。2:变频器通信设置：将变频器通通信波特率设为9600BPS、

31、数据格式为：8n1、无奇偶校验位。具体参照下图参数表： 5302：设为1，变频器通信地址为1. 5303:设为9.6，变频器通信波特率为9600BPs. 5304:设为0，通信格式为1个起始位，8个数据位，1个停止位，无校验位。应用宏: ABB 标准宏 ( 默认)该宏提供一种通常的方案： 2- 线式 I/O 配置， 带三个恒速。这个应用宏是默认宏。这个应用宏的缺省参数值的定义就是 ACS510 完整参数表 ，第 51 页开始的列表中的值。 1604：故障复位选择（16）、Danfoss变频器（FC300）与控制器通信设置FC通信协议：9600 8n1 偶校验位485端子：68 + 69 变频器

32、设置:R830=0 FC通信协议R831=1 变频器通信地址，设置为1R832=2 通信波特率 ，对应9600 控制器设置：进入厂家参数，设置变频器型号为FC300，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。 通信数据单位： 电机电流：单位：0.01A；电机电压：单位： 0.1V；输出频率：单位：0.1Hz；电机功率：0.01KW。4FC300通信端口为68（485+）、69（485-）；启动与停止

33、变频器端子默认为18、27号端子；频率控制端子为53、55或54、55号端子，注意需将模拟输入信号端子跳线设为电流信号输入。（17）、安川V-1000变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。 H5-01：设置从机地址，此处设为1。 H5-02：设置波特率，此处设为3，对应9600BPS。 H5-03:设置校验位，此处设置为0，无奇偶校验。 O1-03：设置为0，频率单位0.01HZ O1-10：设置频率显示的最大值，请参考说明书。 O1-11：设置

34、显示的小数点位数，请参考说明书，一般设置为2。 O2-04：设置变频器容量控制。请参考说明书。 更多通信参数请查阅用户手册 控制器设置：进入厂家参数，设置变频器型号为V1000，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。V1000变频器功率单位根据变频器功率不同分档：11KW以下，功率单位是二位小数，11KW以上（包括11KW）电流单位是1位小数位。所以用户需在电机功率里正确设置电机的额定功率，若用

35、户设置错误，会导致显示功率值放大或缩小10倍。 通信数据单位： 电机电流：单位：0.01A；电机电压：单位：0.1V；输出频率：0.01Hz （18）、科海VF-10变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后，请断电复位。 D4：设置从机地址，此处设为1。 D3：设置数据格式，此处为0，对应8n1 D2：设置波特率，此处为3，对应9600Bps控制器设置：进入厂家参数，设置变频器型号为VF-10，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置

36、额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。VF-10无功率数据。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位：0.1V；输出频率：0.01Hz （19）、罗克韦尔(AB) Power-Flex 400P变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后， 请断电复位。 C104：设置从机地址，此处设为1。 C102：设置数据格式，

37、此处为0，对应8n1 C103：设置波特率，此处为3，对应9600Bps控制器设置：进入厂家参数，设置变频器型号为Power-Flex，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。VF-10无功率数据。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 1V；输出频率：0.01Hz ；输出功率:0.1KW（20）、佳灵变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9

38、600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后， 请断电复位。 CD81：设置从机地址，此处设为1。 通信格式、波特率、校验位、停止为默认为：9600 8N1 控制器设置：进入厂家参数，设置变频器型号为JP6C-T9，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置错误，将导致显示的电机转速错。JP6C-T9无功率数据。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位：

39、1V；输出频率：0.01Hz （21）、欧瑞F2000变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后， 请断电复位。 F901=2 选择RTU数据传输模式F903=0 无校验F904=3 波特率9600BPS控制器设置：进入厂家参数，设置变频器型号为F2000，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的实际转速。若用户此处设置

40、错误，将导致显示的电机转速错。F2000无功率数据。 通信数据单位： 电机电流：单位：0.1A；电机电压：单位： 1V；输出频率：0.01Hz （22）、台达DVP-G变频器与控制器通信设置 变频器设置:设置变频器通信地址为1；通信波特率为9600BPS;通信格式为8n1（1位起始位，8位数据位，1位停止位，无奇偶校验位）。设置好以上参数后， 请断电复位。 09-00 通讯地址 设为109-01 通讯传送速度 设为 01： Baud rate 9600 09-04 通讯格式 设为02：8-bit for RTU09-05 奇偶挍验和停止位设定03：None parity + 1 stop bit控制器设置：进入厂家参数，设置变频器型号为DVPG，再返回用户参数，进入压力、温度、变频参数预置菜单，根据电机铭牌，设置额定转速（50HZ）（此处是50HZ时，电机对应额定转速）。控制器根据用户此处设定值，及电机的运行频率，计算电机当前的
